Как подключить дифференциальный автомат: возможные схемы подключения + пошаговая инструкция

Номинал (по току)

Формула для подбора номинала: мощность запитываемых приборов (совокупная, всех на линии) умножается на 1000 и делится на 220 В. Добавляют запас — до 20 % (не больше, чтобы не было «ложняков»).

Номинал подбирают выше, чем на автомате на ступень. При АВ на 25 А в пару к нему берут экземпляр на 32 А. Если на вводе (в начале всей сети, перед счетчиком) стоит АВ («пожарный») на 50 А, то после него ставят УЗО на 63 А. Для примера — часть диапазона возможных номиналов: 16, 25, 32, 40, 50, 63, 80 А.

Если сначала (перед) стоит АВ с меньшим номиналом, как и должно быть, то после защитного устройства можно ставить автоматы с величинами неограниченными суммарно, но в конкретном одном АВ значение должно быть меньшим.

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Рекомендации по установке

Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:

1. Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
2. Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
3. Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
4. Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
5. Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
6. Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
7. Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
8. Подачу электрического питания и контроль работоспособности дифференциального автомата.

Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.

Особенности конструкции дифференциальных автоматов

Комбинированный прибор состоит из двух главных узлов:

• Автомат защиты, у которого два расцепителя. Электромагнитная катушка обеспечивает выключение питания в магистрали при коротких замыканиях. Тепловой расцепитель в виде биметаллической пластины нужен для обесточивания сети в случае увеличения предела нагрузки. У приборов бывает 2 (однофазная сеть) или 4 полюса (трехфазная сеть);
• УЗО. Элемент защитного отключения не дает разъединить линию за счет реле. Узел в нормальных условиях генерирует магнитные потоки, равные по силе. При наличии токовой утечки реле переключается, обесточивая сеть.

Помимо УЗО и АВ дифавтомат включает дифференциальный трансформатор и электронный усилитель.

Преимущества и минусы устройств

Дифференциальные автоматы при условиях правильного монтажа обеспечивают надежную защиту электролинии. При покупке прибора с номинальным параметром тока в 16, 20, 25, 32 Ампер не нужно дополнительное УЗО.

К недостаткам относят отсутствие маркера-флажка у моделей некоторых производителей. Без этого обозначения сложно установить причину выключения питания.

Токовые параметры для бытовых сетей

По параметрам тока для срабатывания защиты устройства разделяют на классы:

• В – допустимая нагрузка в 5 раз;
• С – допустимая нагрузка в 10 раз;
• D – допустимая нагрузка в 20 раз.

При минимальной емкости оборудования подойдут приборы В-класса, для квартиры или частного дома – С-класса.

Назначение дифференциального автоматического выключателя

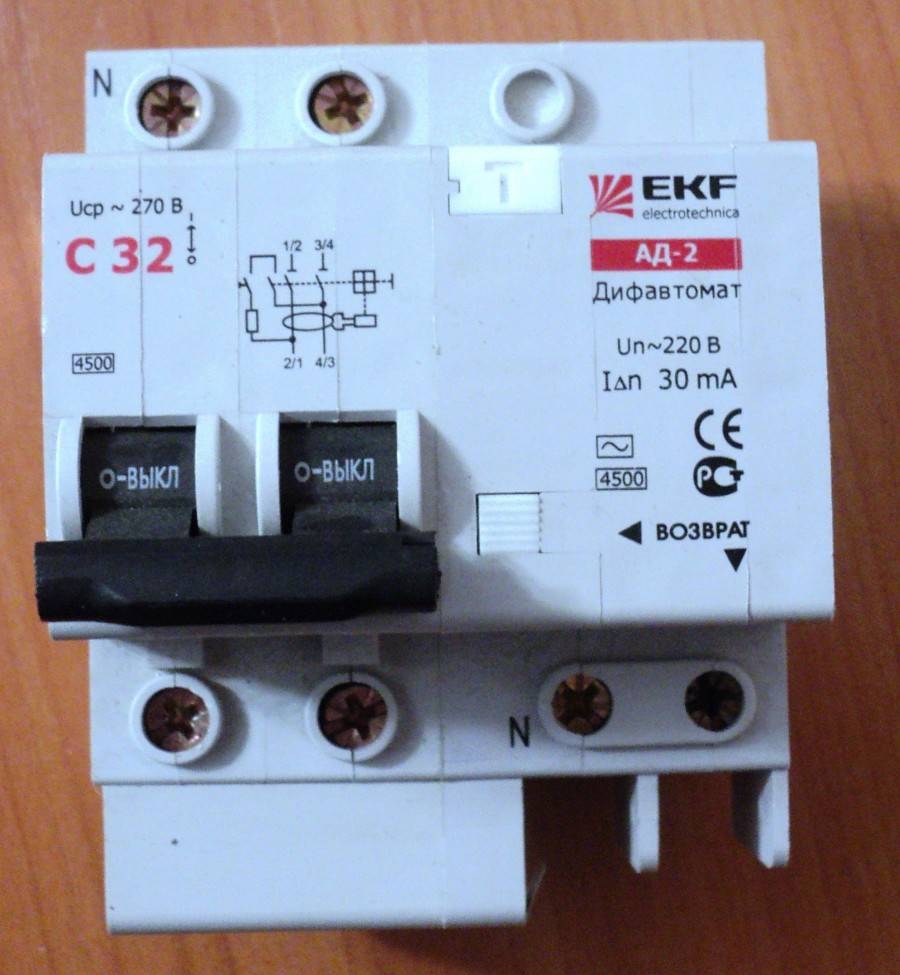

Дифавтомат представляет собой электромеханический защитный прибор, предназначенный для следующих целей:

• отключения напряжения при кратковременном замыкании проводов в сети;
• защиты потребителей электрической энергии от колебаний напряжения;
• предотвращения подачи электроэнергии при аварийной утечке тока.

В общем корпусе дифференциального автомата объединено компактное устройство защитного отключения и выключатель-автомат.

Дифференциальный автомат состоит из двух защитных устройств

В случае касания человека с токоведущими элементами электрических приборов и оголёнными проводами срабатывает как устройство защитного отключения, мгновенно обесточивая цепи питания.

При перегрузке, вызванной включением мощных бытовых приборов или внешними факторами, а также в случае замыкания, прибор отключает подачу электрической энергии. В этой ситуации он функционирует как выключатель дифференциального тока.

Применение УЗО

Устройство защитного отключения используется для осуществления коммутации в сети, питающей группы потребителей при протекании токов, действующих в нормальных условиях эксплуатации.

Возникновение тока утечки объясняется наличием некоторого сопротивления изоляции проводки и электропотребителей. Поскольку это сопротивление не может быть бесконечно большим, то через него всегда будет протекать так называемый нормальный ток утечки, величина которого должна находиться в определенных допустимых пределах.

Для того чтобы лучше представлять себе, от каких нежелательных процессов, происходящих в электросети, защищает дифавтомат или УЗО, рассмотрим следующие схемы.

На первой из них изображен случай поражения человека электрическим током, которое происходит в результате прикосновения к незаземленному корпусу электроприбора с нарушенной изоляцией. В этой схеме имеется автоматический выключатель, разъединяющий свои контакты в случае возникновения тока перегрузки или короткого замыкания, но такая защита не срабатывает при замыкании фазы на землю.

На втором рисунке показан путь протекания тока утечки при нарушении изоляции заземленного корпуса электроприбора. Поскольку сопротивление кожи человека значительно выше, чем сопротивление контура заземления, то в этом случае поражения током не происходит. Однако металлические части корпуса имеют определенный потенциал относительно земли.

Опасность возникновения подобной ситуации кроется в том, что при использовании обычных автоматических выключателей, в случае значительного уменьшения сопротивления изоляции электроприборов не происходит автоматического отключения потребителя от сети.

Протекание тока утечки вызывает нагрев мест присоединения заземления к корпусу, что увеличивает их сопротивление. В свою очередь, влажность воздуха, состояние кожных покровов человека, материал обуви и пола в помещении, а также множество дополнительных факторов влияют на значение сопротивления контура корпус – человек – земля. Если учесть особенности эксплуатации электроприборов в местах с повышенной влажностью (кухня или ванная комната), то опасность удара током сохраняется достаточно высокой.

Кроме того, протекание тока через нарушенную изоляцию вызывает ее нагрев и еще большее разрушение. В определенных случаях это может вызвать пожар.

Номинальные величины токов утечки, на которые рассчитаны большинство современных устройств защитного отключения, составляют 30 и 100 мА. Возрастание дифференциальных токов может быть вызвано различными причинами, самой распространенной из которых является ухудшение изоляции между заземленным корпусом электроприбора и фазным проводом электрической сети. Большие токи утечки появляются в тех случаях, когда при монтаже электропроводки были допущены нарушения, связанные с неправильным подключением нулевого и заземляющего проводов.

На третьей схеме представлена электрическая цепь, в которой, кроме автоматического выключателя, используется УЗО. В случае возникновения тока утечки, значение которого превышает номинальное, автоматика разрывает цепь.

Если использовать подобную защиту в электрических сетях, потребители которых не имеют заземления, то для ее срабатывания необходимо возникновение замкнутой цепи между металлическим корпусом прибора и землей. Как правило, такая цепь замыкается, если к корпусу электроустановки прикасается человек.

Таким образом, применение УЗО позволяет разомкнуть электрическую цепь в следующих случаях:

1. Если человек прикасается к незаземленному корпусу электроустановки, который оказался под напряжением вследствие повреждения изоляции.
2. При возникновении тока утечки через заземляющий контур из-за нарушения изоляции токоведущих частей, при этом значение такого тока должно превышать допустимое.
3. В случае ошибочного подключения нулевого и заземляющего проводов в электроустановке.
4. При обрыве нулевого провода.

Установка дифавтомата в одно- и трехфазной сети

Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.

В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.

Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.

Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.

Выбор дифавтомата:

Выбор дифавтомата осуществляется по следующим критериям:

— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:

U_{ном. ДА}⩾ U_{ном. сети}

При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.

— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя  номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:

1. С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
2. С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
3. С помощью следующей таблицы:

Таблица автоматических выключателей для однофазной сети 220 В

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток,1 фаза, 220В.	Сечение жил кабеля, мм2
16	0-2,8	0-15,0	1,5
25	2,9-4,5	15,5-24,1	2,5
32	4,6-5,8	24,6-31,0	4
40	5,9-7,3	31,6-39,0	6
50	7,4-9,1	39,6-48,7	10
63	9,2-11,4	49,2-61,0	16
80	11,5-14,6	61,5-78,1	25
100	14,7-18,0	78,6-96,3	35
125	18,1-22,5	96,8-120,3	50
160	22,6-28,5	120,9-152,4	70
200	28,6-35,1	152,9-187,7	95
250	36,1-45,1	193,0-241,2	120
315	46,1-55,1	246,5-294,7	185

Таблица автоматических выключателей для трехфазной сети 380 В

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток, 1 фаза 220В.	Сечение жил кабеля, мм2.
16	0-7,9	0-15	1,5
25	8,3-12,7	15,8-24,1	2,5
32	13,1-16,3	24,9-31,0	4
40	16,7-20,3	31,8-38,6	6
50	20,7-25,5	39,4-48,5	10
63	25,9-32,3	49,2-61,4	16
80	32,7-40,3	62,2-76,6	25
100	40,7-50,3	77,4-95,6	35
125	50,7-64,7	96,4-123,0	50
160	65,1-81,1	123,8-124,2	70
200	81,5-102,7	155,0-195,3	95
250	103,1-127,9	196,0-243,2	120
315	128,3-163,1	244,0-310,1	185
400	163,5-207,1	310,9-393,8	2х95*
500	207,5-259,1	394,5-492,7	2х120*
630	260,1-327,1	494,6-622,0	2х185*
800	328,1-416,1	623,9-791,2	3х150*

— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

— По дифференциальному току:

Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.

В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:

ΔI_сети=((0.4*I_сети)+(0.01*L_{провода}))*3, миллиАмпер

где: I_сети — ток сети (рассчитанный по формуле выше), в Амперах; L_{провода} — общая длина проводки защищаемой электросети в метрах.

Рассчитав ΔI_сети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔI_ДА:

ΔI_ДА⩾ ΔI_сети

Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА

Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются,  как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.

В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае  расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

— По типу исполнительного механизма:

Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.

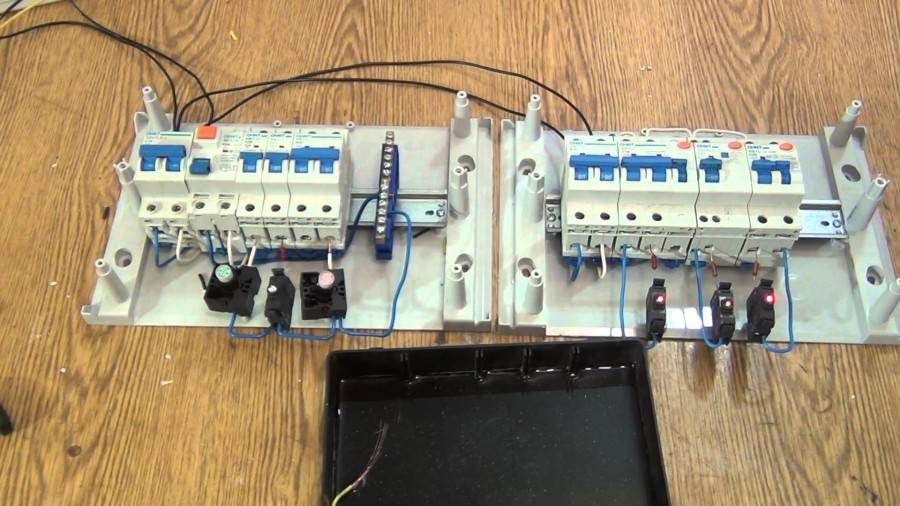

Схемы с несколькими УЗО в однофазной сети

Другим популярным вариантом является схема, где на отдельных линиях есть защита.

Схема с несколькими УЗО с разводкой по линиям после счетчика

Многих устраивает схема, изображенная на рисунке выше, поскольку все линии защищены. При этом легко обнаружить неисправность при появлении утечки тока по отключению одной линии. Кроме того, другая сеть остается работоспособной, что создает преимущества. Подключения фазы L, ноля N к аппаратам и земли PE, идущей на защиту электроприборов, выделяются другими цветами:

• синий – фаза;
• черный – ноль;
• зеленый – земля.

Ни в коем случае нельзя путать ноль и землю. Они выполняют разные функции, и при ошибочном подключении фаза может оказаться на корпусе прибора.

Следующая схема на рисунке ниже похожа на предыдущую, только здесь есть дополнительное УЗО на входе. При этом сразу возникает вопрос: зачем оно требуется? Общее устройство нужно преимущественно в тех случаях, когда не все линии защищены. Цвета проводов совпадают с предыдущей схемой.

Схема с общим и групповыми УЗО

Схема должна обеспечить селективность отключения, когда есть несколько защитных устройств и должно сработать только одно. Прежде всего, у входного устройства ток утечки должен быть больше и составлять не менее 100 мА. Еще селективность обеспечивается, когда есть устройства с разными задержками отключения.

Недостатком схемы является более высокая стоимость и необходимость размещения всего оборудования на большом распределительном щите.

Токовая защита не решает проблем с коротким замыканием. Если оно произойдет, устройство тут же выходит из строя. В связи с этим в одной линии с УЗО есть автоматический выключатель, который следует ставить с номиналом протекающего тока на одну ступень ниже.

Автоматы можно ставить последовательно: как перед защитным устройством, так и после него. Они не мешают друг другу и срабатывают, когда есть разные аварийные ситуации. Автоматы также срабатывают при очень больших токах утечки.

Установка дифференциального автомата в сеть с одной и тремя фазами

Перед тем, как приступить к установке оборудования, необходимо найти на его корпусе кнопку «Тест» и зажать ее. Это позволяет создать искусственную утечку тока, на которую прибор реагирует выключением. Такая особенность проверяет работоспособность защитного устройства. Если при проведении проверки не произошло отключение сети, то следует отказаться от монтажа этого прибора.

Правила подключения

При стандартной электросети с одной фазой (при напряжении 220 В) устанавливают устройство с двумя полюсами. Монтаж дифференциального автомата в сети с одной фазой предполагает правильное соединение проводников нейтрали: от нагрузки ноль подсоединяют с нижней части корпуса, соответственно с верхней части от питания.

Видео – Подключение дифференциального автомата в сеть с одной фазой

Установка дифавтомата с четырьмя полюсами необходима при наличии трехфазной электросети, где напряжение будет 380 В. В остальном, способ подключения не имеет принципиальных отличий. Разница в том, что трехфазный аппарат имеет внушительный размер, а значит, требует больше места. Обуславливается это потребностью установки вспомогательного блока дифференциальной защиты.

Существуют определенные типы защитных устройств, где имеется маркировка 230/400 В. Особенность их в том, что они предназначаются для сетей как с одной, так и с тремя фазами.

Схемы подсоединения

Согласно правилам, при составлении схемы подключения автоматики следует учитывать, что дифавтомат необходимо подключать к проводу нейтрали и фазы только на том ответвлении, для которого он предназначается.

Схема подключения дифференциального автоматаСхема подключения дифференциального автомата

Вводной автомат

Дифавтомат при таком подключении необходимо закрепить на вводе проводки. Схема подсоединения получила характерное название потому, что предполагает защиту разных групп потребителей и ветвей.

При выборе устройства для этой схемы необходимо брать в расчет все критерии линии, особенно степень потребляемой мощности. Такой метод подключения аппарата защиты имеет множество преимуществ:

• экономия средств на покупку оборудования, ведь на целую электросеть, устанавливается только одно УЗО;
• отсутствие необходимости приобретения габаритного щитка (устройство имеет минимальный размер).

Подключение вводного автомата на несколько энергопотребителей

Тем не менее, такая электросхема имеет и некоторые недостатки:

• при наличии перебоев с работой системы защиты, отключается подача электроэнергии на квартиру или частый дом, а не на отдельные линии;
• опять же, в случае неисправностей придется потратить много времени и сил для того, чтобы найти неработоспособное ответвление. Кроме того, придется искать причину возникновения сбоя.

Способы монтажа

Электрическая проводка в большинстве квартир бывает однофазной на 220 В, заземление может присутствовать, а может, нет. Существует два варианта установки дифавтомата:

• после счетчика (или перед ним) на всю квартиру (дом);
• на каждую группу потребителей в отдельности.

Фазовый и нулевой провода подключаются от того участка цепи, которую дифавтомат защищает. К верхним клеммам подключают провода, подающие питание, к нижним – провода, идущие к нагрузке. Провод заземления идет отдельно и соединяется с шиной, к которой подключены провода заземления от всех групп электропроводки.

Первый способ состоит в том, что устанавливают один однофазный дифавтомат в квартире или частном доме. Он будет защищать сразу всю электропроводку.

Если он устанавливается перед счетчиком, то должен быть опломбирован вместе с ним. Минус такового подключения – крайне сложно идентифицировать поломку, в случае срабатывания дифавтомата. Необходимо будет просканировать всю имеющуюся проводку после точки входа.

Если квартира трёх или четырёхкомнатная, объём работы получится довольно большой. К тому же это вызывает неудобство, ведь все электроприборы на протяжении осмотра перестают работать.

Вторая схема подключения дифавтомата более удобна. Можно установить на каждую группу потребителей по одному однофазному дифавтомату или же применить дифференциальный автомат только к той группе, которая требует особой защиты, что к тому же практично.

В большинстве случаев так и делают. Дифавтомат подводят к группе, защищающей ванную комнату или какие-либо мощные приборы, в ней находящиеся.

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.

Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

Монтаж проводят строго по ранее подготовленной схеме.
Прибор монтируется внутри электрического щита рядом с автоматами.
Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь)

Важно использовать схемы по подключению, нанесенные на корпусе защитного аппарата.
После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
Проверить срабатывание прибора путем активации кнопки «Тест».. Как правило, верно подобранное устройство успешно проходит тестовый режим. Как правило, верно подобранное устройство успешно проходит тестовый режим

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

Временная, токовая характеристика

Данный параметр предопределяет возможность выдерживать автоматом переходные токовые броски. Т.е. в процессе пуска электрооборудования происходит скачок тока в сети, чтобы автомат не реагировал на такие резкие изменения, он может отличаться по конструкции магнитного выключателя.

В целом, различают три вида автоматов: категория B – автомат может выдерживать кратковременное превышение тока в пять раз, относительно номинального, категория C – в десять раз и категория D – в 20 раз соответственно.

Выбор той или иной категории предопределяется видом нагрузки: активная, индуктивная или емкостная.

Что выбрать

По функциональности между связкой УЗО+АВ и АВДТ разницы нет. Все-таки популярнее первое, оно дешевле, а пользователи чаще желают сэкономить.

Дифференциальный автомат дороже, но и компактнее указанной связки, что имеет значение в ограниченном пространстве распредщитка, а также он подключается немного быстрее, поскольку это не 2 отдельных изделия, а 1 модуль.

УЗО+АВ имеет еще такое преимуществ: если одно из них выйдет из строя замена будет дешевле, достаточно будет поменять только один сломанный аппарат. Кроме того, УЗО целесообразно выбирать, когда уже есть автомат, доставить его к нему.

Нет однозначного ответа, что лучше установить: пользователь должен оценить перечисленные особенности под свои запросы.
