Устройство вентиляции в бане: технические варианты и популярные схемы

Парилка и вентиляция

Устройство бани

Парилка является тем самым местом в русской бане, где происходит очищение и обновление организма. Без свежего воздуха это невозможно, а, значит, вентиляция в парилке бани должна хорошо работать.

Если здесь располагается печь, имеющая поддувало, то можно быть уверенным, что вентиляция будет осуществляться. Через него будет происходить циркуляция воздуха. Только при установке печи надо сделать так, чтобы оно располагалось немного ниже чистового пола. Необходимо учитывать, что такая вентиляция возможна только в момент, когда топится печь.

Поэтому для регулярной вентиляции надо оборудовать отверстия с задвижками, открывая и закрывая которые, можно регулировать поступление чистого воздуха в баню. Здесь достаточно важна вентиляция пола, так как после всех процедур он покрыт водой и надо после использования бани его хорошо просушить и проветрить, иначе через короткое время доски начнут гнить.

Когда затапливается печь, то вентиляционные отверстия надо закрыть до прогрева помещения. Для того чтобы не спровоцировать обратную тягу, надо, чтобы приточные отверстия имели меньший диаметр, чем вытяжные.

Очень часто, когда баня имеет большую площадь и место позволяет, то печь располагают не в парилке. В этом случае уже надо обеспечивать вентиляцию другим способом. Рядом с нагревателем на высоте примерно полуметра делают приточное отверстие, а на другой стороне – вытяжное, немного отступив от потолка.

Все эти способы относятся к естественному процессу вентиляции и, если вы все выполнили верно, то правильная вентиляция бани будет обеспечена.

Стандартные схемы вентиляционных систем

Механическая схема

Одновременно является самой дорогой, но и самой эффективной. Для комплектации понадобятся вентиляционные клапаны для сауны, фильтры, диффузоры, устройство для нейтрализации шумов и иные компоненты.

Естественное вентилирование

Такой тип вентиляции сауны и парилки считается самым легким для организации своими руками. Но это можно сказать лишь о процессе ее установки, потому как достаточный воздухообмен можно организовать лишь после точных просчетов. К тому же, у такой системы присутствует и ряд отрицательных моментов. К примеру, она зависима от скорости ветра и его направленности.

Приточно-вытяжная система вентиляции

Такую вытяжку в сауне можно по праву считать наилучшим решением инженерной мысли. В ней сочетаются: эффективность, невысокая стоимость и ее несложно сделать самому.

Стоит подробнее разобраться в схеме такой вентиляции.

Вентилирование разных помещений бани:

В силу различий в температурном и влажностном режиме каждого из банных помещений, вентиляция в них организуется по-разному.

мойки

Моечное отделение — самое влажное, поэтому рекомендуется оборудовать его вентиляционным стояком, который располагается в углу, под полом. Это асбоцементная труба, которая потом выводится на крышу и снабжается сверху дефлектором. Вентиляция в мойке происходит за счет разницы давлений между помещением и концом трубы над крышей, воздух стремится наружу, увлекая с собой и лишнюю влагу.

Причина, по которой приходится выводить на крышу, проста: если влажный воздух сразу выгонять на улицу, то стена, где будет расположено это отверстие, быстро испортится с внешней стороны.

чердака

Чердачная вентиляция — это особая песня. Она делается на этапе установки кровли.

1- перекрытие 2- софиты 3- конёк крыши

ВАЖНО! Неверно мнение, что для вентиляции чердака достаточно по окошку на фронтоне. Эти окошки не заменят приточно-вытяжную систему в кровле

Приточные отверстия делаются под навесом кровли (между обрешеткой кровли и верхней частью стены, где стропила опираются на мауэрплат), а вытяжные — на коньке. Отверстия должны быть и на фронтонах, но они небольшие и очень высоко расположенные.

Также важно принимать во внимание соотношение между площадью приточных и вытяжных отверстий с одной стороны и общей площадью чердака. Оптимально, чтобы первые составляли 1/500 от второй. Соотношение между площадью приточных и вытяжных не 50 на 50, вытяжные должны быть на 10-15% больше по площади, чем приточные

Соотношение между площадью приточных и вытяжных не 50 на 50, вытяжные должны быть на 10-15% больше по площади, чем приточные.

Эта система подходит для тех бань, у которых чердак холодный. А есть еще бани с мансардами. Там вентиляция тоже делается в момент, когда кровля еще открыта с чердака.

Для вентиляции подкровельного пространства (между материалом кровли и мембраной) может использоваться либо естественная, либо принудительная вентиляция. Но для функционирования той и другой нужны аэраторы и софиты.

Аэраторы устанавливаются либо на площади кровельного ската, либо на коньке (эти наиболее эффективные). Они служат для вытяжки. А софиты отвечают за приток воздуха. Это сайдинг-панели для обшивки свесов крыши, часть из которых должна быть перфорированной. Соотношение площади вентиляционных отверстий и вентилируемой площади то же, что упоминалось выше 1/500.

ВАЖНО! Эффективность аэраторов будет выше, если устанавливать только обычные или только коньковые

Вентиляторы для подкровельного пространства используются приточные

Особое внимание уделяется проводке, дабы она не стала причиной возгорания

бани в подвале или цокольном этаже дома

Часть владельцев загородных домов отводит под баню подвал или цокольный этаж. Подобное расположение горячего и влажного помещения предъявляет особые требования к вентиляции, на которой держится теперь уже долговечность целого дома.

Заметим, что перепланировка бывшего жилого или хозяйственного помещения включает и перепланировку вентиляции. В целом, это затратнее, чем баня, заложенная в проект строящегося дома.

Так или иначе, нужно не забыть о вентиляционном зазоре между стенами и утеплителем. Это обезопасит от порчи утеплителя конденсатом. Но влага в воздушном коридоре тоже должна куда-то уходить. Поэтому для подвальных и цокольных бань рекомендуется профессионально сделанная приточно-отточная вентиляция, причем лучше не естественная, а принудительная. Та и другая сопровождается установкой цокольного дефлектора.

Расположение подвальной вентиляции зависит от конкретики проекта и здесь приводиться не будет. Возможна также установка специального осушителя.

Хорошим вариантом будет выбор вентиляции басту — это не так затратно, но очень эффективно. Об устройстве басту говорилось выше.

душевой

При наличии в бане душевой кабины или открытого душа стоит установить рядом принудительную вентиляцию, которая ускорит процесс просушки. Если считать, что приток воздуха обеспечен за счет уже имеющихся приточных отверстий, расположенных в моечной и других помещениях, то можно поставить вентилятор только на вытяжное отверстие, которое находится поблизости от душа. (Аналогичным образом можно поступить, если в бане есть санузел.)

предбанника

Предбанник страдает от конденсата в силу разницы температур между ним и горячими помещениями бани. Поэтому вентиляция в нем необходима так же, как и везде в бане. Один продух располагается внизу, другой сверху. Нижний отвечает за приток воздуха, верхний — за его отток. Установка принудительной вентиляции не возбраняется. Помимо этого проветривать предбанник можно с помощью двери и (если есть) окна.

Рекомендации по обустройству банной вентиляции

Для улучшения воздухообмена внутри банных помещений и продления срока эксплуатации деревянных конструкций специалисты советуют задуматься над обустройством вентилируемого пола. Для этого доски напольного покрытия следует настилать с некоторым зазором между элементами. Он может доходить до 10 мм. В фундаменте постройки закладываются небольшие приточные проемы, так называемые отдушины.

Вентилируемые полы легко узнать по зазорам между элементами. Такая конструкция способствует быстрому высыханию деревянных деталей, чем значительно продляет их срок эксплуатации

В противоположных друг другу стенах тоже выполняются небольшие отдушины, помогающие активировать воздухообмен

Важное замечание. Эти отверстия необходимо защитить металлической сеткой, иначе возможно, что в бане поселятся грызуны

Уровень поддувала печки желательно опустить ниже пола. Так в процессе протапливания поддувало будет дополнительно работать как вытяжка.

Если планируется обустройство принудительной вентиляции, достаточно важно грамотно подобрать оборудование. Нужно помнить, что для монтажа в бане подходят только специальные влагоустойчивые и термостойкие приборы

Желательно, чтобы присутствовала возможность регулирования их мощности. Так можно будет максимально гибко реагировать на изменение условий. К примеру, зимой при значительном перепаде температур, тяга будет очень хорошей.

Прибор сможет работать на минимальной мощности, тогда как летом при минимальном перепаде ему придется функционировать с большей отдачей. Кроме того, следует точно подобрать тип вентилятора. Он может быть канальным, который ставится внутри воздуховода, либо радиальным. В последнем случае устройство монтируется на выходе вентиляционной шахты.

Еще один важный момент – вентиляционные короба. В зависимости от типа системы и пожеланий владельца они могут быть разными. Самыми надежными и долговечными считаются так называемые твердые изделия. Их изготавливают из оцинкованной стали либо из специального пластика. Чуть менее надежный, но более простой в монтаже вариант – гибкие воздуховоды. Они выполнены как гофрированная труба с внутренним каркасом из металла.

Вентиляционные проемы желательно оборудовать жалюзи и регулируемыми решетками. Последние могут иметь такой вид. Он значительно облегчает регулировку интенсивности воздушного потока

Монтаж банной вентиляции не представляет особой сложности. Сначала выполняют все необходимые отверстия и монтируют вентиляционные короба. Если необходимо внутрь либо снаружи короба монтируются вентиляторы. Это зависит от типа устройства. Далее электроприборы подключаются к сети. Способ их подключения зависит от того, в каком режиме будет работать вентилятор.

Оборудование может включаться автоматически, по мере повышения концентрации влажности и углекислоты в воздухе. Можно включать его одновременно с освещением, задействуя датчик движения или нажатием отдельной клавиши. Выключение может осуществляться с использованием таймера, тогда оно наступит по истечении определенного заранее времени, либо при отключении освещения.

Ошибки сооружения вентиляции

Если учесть все тонкости устройства системы вентилирования, то результат будет радовать не одно десятилетие. Но, часто неопытные мастера допускают досадные ошибки, которые прямо влияют на качество процедур и настроение отдыхающих в сауне/бане.

Наиболее распространенная ошибка – планировка схемы укладки воздуховодов по завершении строительства. Это самое неприятное, ведь такие работы следует делать еще в самом начале. Тогда не только все удобно будет монтировать, но и легко скрыть коммуникации, задекорировав их.

Излишняя герметичность стен и пола может привести к тому, что в скором времени они будут требовать замены

Во-вторых, излишняя герметичность помещения может сослужить отнюдь не лучшую роль. Так, если под дверью нет зазора хотя бы в 2-3 см, окна и отверстия для притока, то в такой парилке можно задохнуться. Это крайне неудачный вариант.

Третья ошибка, допускаемая при обустройстве системы вентиляции – проделывание только вытяжного отверстия под потолком. Оно обеспечит эффект парника, когда воздухообмен не происходит. Чтобы вдохнуть глоток свежего воздуха, предстоит открывать окно или двери.

Вытяжное и приточное отверстие следует обеспечить задвижкой – ею удобно пользоваться, да и она способна вписать в любой интерьер, не нарушая общую концепцию

Именно задвижка помогает четко подобрать комфортную температуру и влажность, выпустив излишек горячего воздуха.  При закрытой же задвижке, наоборот, можно быстро нагреть хорошо проветренное помещение.

Наличие защитной решетки на входном или выходном отверстии защитит от случайного попадания внутрь парилки насекомых, птиц и прочей живности

Пятая ошибка – размещение клапанов входа и выхода на одном уровне друг напротив друга. При такой схеме можно наблюдать сквозняки, гуляющие по ногам и полное отсутствие перемешивания воздушных масс. Воздух, приходящий с улицы, не будет успевать нагреваться и подмешиваться в парную смесь под потолком помещения.

Шестая ошибка – установка сложных дорогостоящих систем вентилирования. Оборудование от резких перепадов температур долго не выдерживает и требует периодического ремонта и замены отдельных приборов.

Сложные системы – это недешевое удовольствие, особенно, если парилкой пользуются от случая к случаю – пару раз в году

Поэтому при подборе оптимальной схемы вентилирования, следует учитывать особенности своего помещения, его размеры, высоту потолков

Важно не забыть от этом еще на этапе планирования строительных работ, чтобы не переплачивать впоследствии

Правильная вентиляция в остальных помещениях

Профессионалы рекомендуют проводить вентиляцию по всему банному комплексу.

Вентиляция на чердаке

Наиболее эффективным вариантом будет размещение притока воздуха под шифером, а отток на коньке крыши. Таким образом, потоки будут проходить идти с двух сторон, поднимаясь снизу наверх. Более дешевым вариантом будут окна, но они не полностью справляются со своей задачей, в результате чего пар разрушает строение.

Вентиляция помывочной

В данном помещении принято устанавливать принудительную вентиляцию, которая будет направлять отработанный воздух в сторону предбанника при помощи электрических вентиляторов.

Вентиляция цокольного этажа

Если для вас удобнее разместить баню в подвале частного дома, то стоит учитывать, что вентиляцию будет провести дороже. Не стоит забывать о том, что помещение под будущую баню должно быть хорошо проветриваемым и с возможностью подвода необходимых коммуникаций.

От эффективности вентиляции будет зависеть безопасность всего дома. В данном вопросе лучше всего довериться профессионалам и установить принудительную вентиляцию, так как естественная невозможна из-за подземного расположения. На этапе постройки нужно рассчитать необходимое расстояние от стен до утеплителя, чтобы избежать скапливание конденсата. Из-за того, что помещение находится ниже уровня земли также невозможна естественная вентиляция.

Вентиляция ванной комнаты

В случае если в оставшихся помещениях уже проведены вентиляционные шахты, то в ванной комнате и туалете достаточно правильно спроектировать вентилируемый продух, который будет вытягивать неприятные запахи. Отверстия можно расположить в потолке или вверху стены.

Вентиляция предбанника

Между парилкой и предбанником также возникает мощный температурный перепад, что способствует скапливанию конденсата. Для вентиляции предбанника подойдут естественный или комбинированный вид, где воздух поступает через приточное отверстие и вытягивается через отточное по общим шахтам.

Так как в предбаннике нет прямого контакта с влагой, то вентиляцию можно попробовать сделать своими руками. Для упрощения и ускорения проветривания в предбаннике также принято устанавливать окна.

Где должно находиться отверстие для притока холодного воздуха

При создании проекта банного комплекса нужно заложить трубу, которая будет вести в парную. Отверстие притока холодного воздуха в парную должно располагаться внизу. Свежий воздух будет поступать из соседнего помещения, поэтому выход переработанного газа должен быть в эту же комнату, а не на улицу.

В наши дни наиболее популярным является расположение приточного отверстия под полками. Отверстие будет незаметным и не сквозит. Небольшим минусом является то, что из-за труднодоступности тяжело регулируется положение заслонки.

Размещение притока вентиляции за печкой также очень распространенный вариант

Важно учесть, что заслонки в таком случае должны быть металлическими, так пластиковые от высоких температур плавятся, что может привести к возгоранию. Однако этот способ не подойдет тем, у кого печь установлена в простенке

Монтаж выходного оттока можно выполнить следующим образом:

• при возведении строения заложить в стене;
• вмонтировать в потолок, предварительно сделав короб для вывода через крышу.

Где размещать приточные и вытяжные отверстия

1. приточное (из которого поступает свежесть) должно располагаться внизу, ближе к полу;
2. вытяжное — размещается вдали от печи, ближе к потолку.

При этом приточный проем желательно располагать около печи, чтобы в холодное время года воздух немного прогревался перед попаданием в парилку.

Высота, на которой размещаются отверстия, составляет около 30 сантиметров: от пола или потолка.

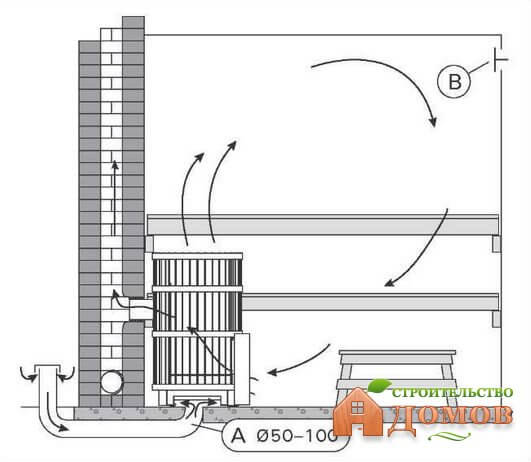

Эффективной будет установка приточных клапанов в фундамент (под полом). Применение клапанной системы или установка дополнительной защитной решетки на проём обезопасит вас от возможного проникновения грызунов. В этом случае пол лучше стелить с небольшими щелями для более свободного доступа кислорода. Если вы хотите гладкий и ровный пол, то можно обойтись специальными вентиляционными окошками, которые можно закрыть декоративными деревянными решетками.

ВАЖНО! При размещении клапана на фундаменте необходимо обеспечить забор свежести с улицы, а не с подпола, иначе вместе с воздухом будут поступать неприятные запахи.

К числу распространённых схем размещения относятся:

• для бань с постоянно работающей печью: входное отверстие напротив печи в 30 сантиметрах от пола, а поддувало топки будет играть роль вытяжки;
• для бань с проливными полами: приточное отверстие в 30 см от пола за топкой, а «отработка» уходит после остывание через щели в полу;
• расположение обоих отверстий на одной стене: напротив печи, но одно у пола, а второе – у потолка. На выход ставится вентилятор. Оправдано там, где стена с отверстиями обращена к улице.
• расположение отверстий на одной высоте, но на противоположных стенах (не выводите в одну линию!), аналогично ставится вентилятор. Считается не очень эффективным, поскольку тепло практически сразу будет выходить вовне, да и просушка помещения будет быстрее за счет открытой двери.

Подробнее узнайте про вытяжку в бане в соответствующем материале.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

• время от времени слегка приоткрывать дверь в парилку;
• сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
• если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
• сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

• вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
• приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
• оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
• сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Способы устройства воздухообмена

Циркуляция воздуха в бане может быть произведена двумя путями:

• самопроизвольно;
• принудительно.

Принимая решение, как сделать вентиляцию в предбаннике своими руками, нужно учитывать размер самого помещения и его функциональные особенности.

Естественное вентилирование

Естественное движение воздуха достигается за счет разности температур и давления внутри строения и снаружи. Устраивая такую вентиляцию в предбаннике бани, нужно правильно разместить приточные и вытяжные окна. Оптимально, если холодный воздух будет поступать снизу, через ход, устроенный в 25-35 см от пола в непосредственной близости к печи. Отток отработанного горячего воздуха будет производиться через вытяжку в 15-20 см от потолка.

Вытяжка принудительным путем

Заставить воздушные потоки внутри парной в финской или русской бане двигаться можно с помощью механизмов.

Различают два типа систем принудительной вентиляции:

1. С помощью электроники. Такая система контролирует температуру воздуха, его влажность, и в автоматическом режиме регулирует его подачу и очистку. Однако устройство таких сложных технологичных установок может обойтись достаточно дорого и не вписаться в бюджет.
2. Комбинированный способ обустройства вытяжки предполагает, что наряду с монтажом отверстий для подачи и вывода воздуха, устанавливаются специальные вентиляторы. Они будут принудительно заставлять воздушные массы двигаться, создавая при этом ощущение естественного воздухообмена.

Нужна ли теплоизоляция воздуховодов?

Теплоизолированные металлические воздуховоды мы видим в системах кондиционирования. Они пошли оттуда. Там основная функция теплоизоляции — предотвращение образования конденсата. В системе кондиционирования по воздуховодам подается воздух, температура которого ниже, чем окружающего воздуха.

С баней все в точности до наоборот. В воздуховодах подается воздух горячее наружного. Как ни странно, это условие обеспечивается не всегда. Например, если длинный приточный воздуховод идет по утепленной мансарде бани, то в нем образуется конденсат, как и в воздуховоде кондиционера. В этом случае наружная теплоизоляция необходима.

Важно. Второе назначение теплоизоляции на воздуховодах — уменьшение уровня шума

Если вы используете вентиляторы, то покупайте воздуховоды с теплоизоляцией. В противном случае вся вентиляционная система будет сильно гудеть.

Выводы и полезное видео по теме

Рассмотрим основные схемы банной вентиляции:

Как обустроить вентиляцию в моечной:

Как просушить баню после использования:

Баня остро нуждается в грамотной вентиляции. От нее зависит безопасность и комфорт принимающих водные процедуры людей и долговечность самой постройки. Обустройство системы нужно выполнять по всем правилам, планируя ее еще на этапе проектирования бани. Если владелец затрудняется выполнить проект вентиляции самостоятельно, стоит обратиться к специалистам. Тогда новая баня прослужит долго и здесь всегда будет комфортно и безопасно.

Выводы и полезное видео по теме

Рассмотрим основные схемы банной вентиляции:

Как обустроить вентиляцию в моечной:

Как просушить баню после использования:

Баня остро нуждается в грамотной вентиляции. От нее зависит безопасность и комфорт принимающих водные процедуры людей и долговечность самой постройки. Обустройство системы нужно выполнять по всем правилам, планируя ее еще на этапе проектирования бани.

Если владелец затрудняется выполнить проект вентиляции самостоятельно, стоит обратиться к специалистам. Тогда новая баня прослужит долго и здесь всегда будет комфортно и безопасно.

У вас есть личный опыт обустройства вентиляции в бане? Вы можете поделиться собственными методами или задать вопросы по теме статьи в расположенном ниже блоке.
