Как подключить двойной выключатель на две лампочки: схемы + советы по подключению

Схема подключения двойного выключателя

Двухклавишный выключатель предусматривает регулирование освещения в разных помещениях с одного места. Рассмотрим подробности схемы подобного устройства.

От подстанции или электрощитка выводится трехжильный кабель к распределителю, откуда и провода пойдут на соединение с выключателями и светильниками. От светильников подходит четыре провода.

В разветвителе нейтраль от щитка соединяется с нейтралью от светильника. Два заземления (от электрощита и от светильника) соединяются между собой. Две фазы (от щитка и от выключателя) также соединены друг с другом. Нулевой проводник от выключателя соединяется с фазой лампочки. Фазы лампочки и выключателя в распределительном коробе соединяются. Фазные жилы светильников подключаются к центру цоколя лампочек, которые подключаются двойным выключателем. Это предусмотрено для того, чтобы не произошло случайного соприкосновения человека с электричеством.

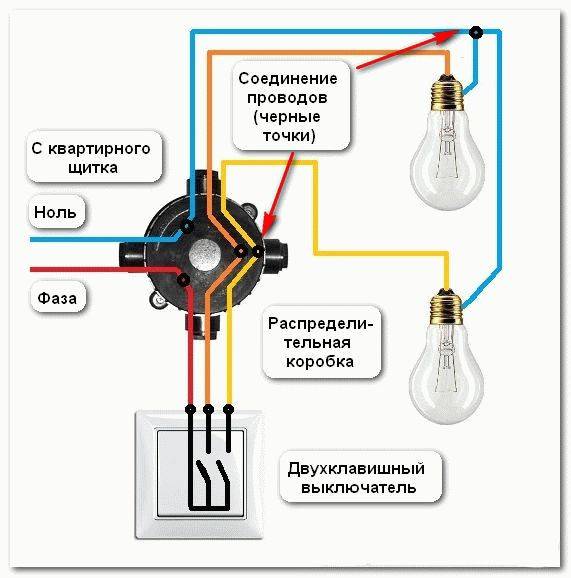

Схема подключения двухклавишного выключателя

Как подключить двухклавишный выключатель: этапы монтажа

Теперь реализуем выше приведенную схему.

  1. От основого щитка, предоставляющего электроэнергию в дом, выводим трехжильный кабель и располагаем к распределительной коробке.
  2. Фазный (красный, белый или коричневый) провод соединяется с фазным проводником в распределителе, приходящим от центрального контакта двухклавишного выключателя.
  3. Нейтральный проводник от щитка подключаем к нулю светильника. Все соединения производятся также в распределителе.
  4. Приходящий от щитка соединяется с желто-зеленой жилой, которая крепится к корпусу предполагаемого светильника.
  5. Синий провод в корпусе выключателя подключаем к контакту левой клавиши прибора, а в разветвителе соединяем с фазой светильника.
  6. Подсоединяем фазу с контактом правой клавиши выключателя, а в распределительном коробе подключаем его с фазой второго светильника.
  7. Нажимаем левую клавишу выключателя — происходит замыкание цепи и зажигается первый светильник. Нажимаем на правую клавишу выключателя — включается второй источника света.

Возможно подключение двухпроводным электрическим кабелем с отсутствующим заземлением.

Двухклавишный выключатель

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

  1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
  2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
  3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов. Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке

Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Схема подключения и особенности

схема подключения

По причине большого сходства с одноклавишной разновидностью, схема подключения не имеет принципиальных различий.

Сам процесс будет выглядеть следующим образом:

  1. Первоначально, необходимо изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
  2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
  3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
  4. Необходимо соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
  5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
  6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
  7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
  8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
  9. После того, как все соединения завершены, можно приступать к пайке и оснащению скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

Процесс подключения двойного выключателя обладает целым рядом различных нюансов, к основным особенностям относятся:

  1. Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Он не только идеально подойдет под габариты устройства, но и предоставит широкий спектр различных видов монтажа. Подрозетники старого образца имеют диагональ 70 мм., поскольку старые устройства были габаритнее, и плохо подходят под современные модели. К тому же, в прежние времена их изготавливали из металла, а не из пластика.
  2. Подготовка проводов зависит не только от типа выключателя, но и от разновидности светильника. Этот процесс осуществляется в заводских условиях, поэтому если их расположение не устраивает, то придется производить демонтаж устройства для изменения данных параметров.
  3. Внутри установочного короба традиционно имеется 3 проводника, рекомендуемая длина для них не должна превышать 10 см.
  4. Некоторые современные модели двойных выключателей относятся к модульному типу, то есть фактически состоят из 2 одинарных устройств. В таком случае, потребуется подвести питание к каждой части механизма, это осуществляется при помощи перемычки, которую можно сделать самостоятельно из обыкновенного провода. С его помощью соединяются оба механизма.

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Схемы подключения двойного выключателя

Конструкция двухклавишного выключателя – это два одноклавишных, которые установленны в единый корпус.

Схема соединения состоит из:

  • лампочек, соединенных параллельно;
  • выключателя;
  • распределительной коробки;
  • источника питания на 220 В.

В распределительную коробку вводится:

  • кабель с двумя проводами (один из них фаза, второй – ноль) со щита (источника питания);
  • кабель на 3 провода от переключателя;
  • 2 кабеля на 3 провода от осветительного прибора (приборов).

Фаза источника питания соединяется с фазой двухклавишного переключателя. Свободными остаются две жилы от осветительного прибора и две – от выключателя. Их необходимо попарно соединить.

Чтобы расключить жилы в распределительной коробке, лучше всего использовать быстрозажимные клеммы.

Для подключения проводов к осветительному прибору требуются клеммные колодки. В них согласно маркировке заводятся жилы. Фаза присоединяется к центральному контакту источника света, ноль – к цоколю.

После нажатия любой из клавиш цепочка замыкается, светильник (или часть лампочек люстры) загорается. Повторное нажатие цепочку размыкает.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Что такое проходной выключатель?

Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта – неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

  • включена 1 линия;
  • включена 2 линия.

Инструкция по подключению двухкнопочного выключателя

Монтаж двойного выключателя – задача не сложная. Здесь просто будет больше контактов, чем в одноклавишнике. Для установки двойного выключателя света вам понадобится трехжильный провод, инструменты для зачистки проводов и клеммы.

Перед началом работы разберите выключатель, снимите с него внешние клавиши. Далее следуйте по инструкции:

ФотоОписание работ
Для подключения 2х клавишного выключателя проведите от щитка трехжильный провод к распределительной коробке.
Фазу подключите к разъему автомата, ноль – к нулевой шине, провод заземления – к шине заземления.
Освободите и зачистите концы всех трех жил, промаркируйте фазу, ноль и землю.
От коробки к выключателю спустите трехжильный провод, оставьте концы достаточно длинными, чтобы было удобно их зачищать и крепить.
Зачистите и промаркируйте концы этого провода в коробке.
Фазу подсоедините к верхней клемме переключателя, а ноль и землю – к двум нижним. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами.
Подключение в первой люстре проводится, как и в случае с одноклавишным переключателем. Земля подсоединяется на корпус, фаза и ноль – ко соответствующим контактам люстры.
Концы провода от первой люстры промаркируйте и зачистите.
Повторите процедуру со вторым светильником. Можно использовать для подключения контактную группу.
Концы провода от второй люстры также подготовьте для соединения.
Скрепите соответственно промаркированные жилы. Фазы, ноль, землю – все по отдельности.
Если в системе нет заземляющего проводника, количество соединений будет меньше в коробке и на люстрах.
Последний этап работы – установка клавиш выключателя и крышки коробки.

Схема и принцип действия подсветки с использованием светодиода

Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1. Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора:

Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2).

В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Пошаговая инструкция по установке

После того, как все провода были подсоединены к клеммам соответствующих модулей и процесс подключения остался позади, можно переходить к финальной стадии – установке выключателя.

Для осуществления этого процесса необходимо следовать нижеуказанному алгоритму действий:

Поместить подключенный механизм в специальную установочную коробку

Делать это нужно осторожно и аккуратно, все выпирающие провода требуется подогнуть возле корпуса.

Устройство закрепляется и крепится по размеченному уровню. Надежная фиксация реализуется при помощи крепежного механизма, являющегося частью установочного короба

Также, можно задействовать специальные зажимы, располагающиеся на корпусе механизма, они представляют собой два фиксирующихся болта.

Если происходит установка модульной разновидности, то она размещается в специально предназначенном для этого суппорте. Его крепеж осуществляется при помощи закручивания болтов, после того как механизм будет вставлен в короб.

К вставленному в поверхность стены механизму крепится пластиковая рамка, этот процесс обычно не вызывает сложностей, поскольку она всегда обладает специальными защелками или иными приспособлениями, обеспечивающими надежность осуществляемого крепежа.
В рамку вставляются клавиши.

После возобновления подачи электричества, систему можно протестировать. Если происходит включение или отключение света в помещении после нажатия клавиш, то все было сделано правильно.

Инструменты для подключения выключателя.

Любые электромонтажные работы требуют понимания и знания базовых норм электротехники. Более опытным исполнителям также могут пригодиться приобретённые навыки в этом деле. Однако этих двух факторов мало для того, чтобы установить выключатель. Необходимо иметь в наличии ещё и соответствующий инструмент, ведь голыми руками не поработаешь.

Для выполнения такого типа электромонтажных работ понадобится следующее:

  • отвертки с прямым и крестовым жалом;
  • кусачки для провода (бокорезы);
  • изолента;
  • пассатижи (пласканки);
  • отвёртка—индикатор (либо тестер-мультиметр).

Помимо основных инструментов в работе пригодятся специальные приспособления для соединения проводов. Для этих целей нужно подготовить:

  • колодки, в них провода зажимают винтом;
  • соединительные изолирующие зажимы (или пружинные);
  • нож для очистки конца провода от изоляции.

В большинстве случаев электромонтёры соединяют провода на так называемую «скрутку» и заматывают её изоляцией.

Если у вас будут под рукой такие инструменты и приспособления, выполнить подключение выключателя с одной клавишей будет достаточно просто и не займёт много времени при должной подготовке.

Заключение

Для конкретных условий управления освещением применяется определенный выключатель света. Схема его подключения напрямую связана с конструктивными особенностями. Наиболее распространены простые модели, обеспечивающие размыкание или замыкание электрической цепи. Схема усложняется за счет применения двух и трех клавиш, с помощью которых можно переключать столько же светильников или управлять яркостью люстры. В дополнение к ним появились проходные выключатели, позволяющие регулировать освещение из разных мест. Затем стали выпускаться системы дистанционного и сенсорного управления, за счет которых значительно увеличилась функциональность Несмотря на высокие цены, такие выключатели находят все более широкое применение, благодаря созданию комфортных условий и экономии электроэнергии.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
