Специфика монтажа полотенцесушителя
Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.
При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.
Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол
Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.
Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.
В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими сальниками. Модели допускается нагружать до 5 кг
Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.
При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.
Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.
Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.
С особенностями подключения ПС к системам ГВС ознакомит подборка фото:
Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.
Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.
Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

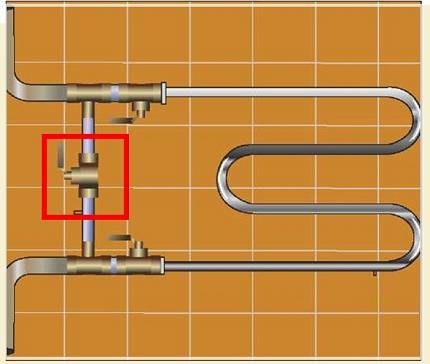

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают
Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.
Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.
Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас
Основные моменты
Грамотный монтаж любого сантехнического изделия в ванной комнате требует наличия у специалиста профессиональных навыков. Дело в том, что достаточно допустить небольшую погрешность в замерах, чтобы это стало причиной возникновения серьезных неприятностей и проблем с эксплуатацией прибора. Поэтому, если перед вами возникла задача по установке полотенцесушителя, лучше всего, чтобы эта работа была поручена квалифицированному специалисту.
Во время проведения подобных работ имеются важные моменты, о которых необходимо помнить:
- При проведении замеров недопустимы округления;
- Перед установкой необходимо точно выбрать место установки сантехнического изделия;
- Обязательным является использование в конструкции таких элементов, как муфты, фитинги, кронштейны и пр.
- Обязательно необходимо правильно выбрать схему подключения устройства.
Общий принцип
Подключение водяного полотенцесушителя к стояку горячей воды или отопления ничем не отличается. Все схемы идентичны. Разница только в сезонности. ГВС есть почти всегда (если есть вообще), отопление — только в холодное время года.
Водяной полотенцесушитель подключается отдельными трубами: схема подключения полотенцесушителя в общем, без рассмотрения частностей
В любом случае полотенцесушитель подключается через специальные и отдельные отводки. Он не потребляет воду/теплоноситель, только отбирает часть тепла. Поэтому в расход ГВС может не считаться. С отоплением — вопрос. Это, по сути, отопительный прибор. Так что может считаться как радиатор.
Возможные варианты подключения полотенцесушителя к отоплению
Конечно же, и введение бывает разных типов. В статье же рассмотрено каждое из них отдельно.
Нижнее подключение
Считается, что обладает менее эффективными действиями. Но всё же стандартный и универсальный вариант, которые будет долговечно эксплуатироваться в любом направлении подачи в стояке. Принцип работы очень прост — горячая вода заходит с одной стороны, а выходит из другой. Чтобы работоспособность не занижала оптимальные показатели, следует:
- Установить краны Маевского так, чтобы они были на верхних выводах. Это нужно для спускания воздуха, который обычно скапливается в верхней части.
- Соблюдать направление подводящих труб (пропорции примерно 4 мм на один метр).
- Байпас приобретать зауженный и прямой. И следить, чтобы его ничто не перекрывало, иначе он будет замедлять циркуляцию и ухудшать напор воды.
- Помещение, в котором находится устройство, лучше держать в изоляции.
Нижнее подключение с верхней подачей воды
Несмотря на то что подача происходит сверху, отвод стояка всё равно должен быть расположен ниже верхней границы полотенцесушителя. Потому что в других случаях он вовсе не будет включаться. Однако, если помнить об условии, что подключение должно находиться выше отвода, агрегат надо будет, так сказать, задирать к потолку.
Отводы от стального стояка ГВС для полотенцесушителей
При монтаже полотенцесушителя в многоквартирных жилых домах основной проблемой является подключение к стальному стояковому трубопроводу, при этом рассматривается несколько методов:
Сварка. Для подключения к трубопроводу непосредственно устанавливаемого полотенцесушителя, в трубе вырезают два отверстия и приваривают штуцер с резьбой. Метод требует наличия сварочного аппарата или газовой горелки, а также присутствия специалиста по газосварочным работам, трудности могут возникнуть в случае старого трубопровода с тонкими стенками, которые аппарат будет прожигать, затрудняя или делая невозможной сварку.
Нарезка резьбы. При данной методике стальной трубопровод обрезают, с помощью плашки нарезают резьбу на поверхность трубы и затем накручивают переходные тройники со стали на полипропилен. После подсоединяют к стояку отрезки впаянной полипропиленовой трубы с резьбовыми фитингами на конце, которые прокладывают в штробах стены.
Рис. 13 Пример хомутового соединения в частном доме
Хомуты. Метод довольно прост и осуществляется следующим способом: в трубопроводе просверливают отверстие большого диаметра и устанавливают в эту точку составной хомут с герметизирующий резиновой прокладкой и резьбовым отводом необходимого диаметра, обе половины соединяют при помощи болтов.
Способ является довольно простым и не связан с большими затратами, его легко реализовать своими руками, минусы — резиновая прокладка, не предназначенная для длительной работы с горячими трубами (лучше ставить фторопласт) и возможность смещения узла вниз при ослаблении болтов.
Муфты Гебо. Чугунная муфта Gebo представляют собой компрессионные фитинги, которые надежно и герметично соединяются с трубой посредством металлического кольца с прорезью (сухаря) и уплотнительного кольца. Для подсоединения вырезается участок трубы, сверху и снизу вставляются тройники Gebo с отводами нужного диаметра и трубный отрезок между ними. Соединение очень надежно и по практичности использования превосходит приведенные выше технологии, работая в узлах 10 и более лет.
Рис. 14 Муфты Gebo
Какие конструкции бывают
Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.
Итак, все полотенцесушители можно разделить на четыре группы:
- П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
- Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
- Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.
Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.
Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.
Основные варианты подключения полотенцесушителей
Всё зависит от того, есть ли в доме централизованная система горячего водоснабжения или общедомовая магистраль отопления.
К системе горячего водоснабжения
Удобный и часто используемый вариант подключения:
- Не требует оформления документов.
- Подходит для любого сезона, так как отключить стояк можно по заявлению в ЖЭКе.
- Полотенцесушитель работает круглогодично, в том числе и летом.
- Установить можно своими силами.
От отопления
Более трудоёмкий способ, так как требует вмешательства в работу системы отопления. Предполагает оформление некоторых документов в управляющей компании:
- Заявление на установку прибора.
- Заказ проекта с планом и размерами соединений.
Установка проводится профессионалами. После подсоединения приглашаются сантехники из ЖЭКа для приёмки. Присоединённый к магистрали центрального отопления полотенцесушитель отключается с закрытием отопительного сезона, что не совсем удобно.
Что такое полотенцесушитель?
Полотенцесушитель – это дополнительный отопительный прибор для ванной, который осуществляет обогрев помещения до приемлемой температуры. Его устройство достаточно простое, он представляет собой изогнутую трубу, закрепляемую с помощью специальных кронштейнов на стене санузла. Он выполняет следующие функции:
Обогрев помещения. А ванной комнате не предусматривается установка настенных отопительных приборов, поэтому внутри этого помещения всегда немного прохладнее, чем в остальной квартире. Особенно это ощущается после приема ванной, ведь если разгоряченное горячей водой тело резко охладить, можно и заболеть. Полотенцесушитель в ванной поднимает температуру до комфортных значений.
- Снижение влажности в санузле. Из-за постоянного контакта с водой в помещении ванной всегда повышенная влажность, из-за этого часто страдает отделка стен, потолка или пола, мебель. Полотенцесушитель за счет своей температуры подсушивает помещение, делая микроклимат санузла более приемлемым и комфортным.
- Сушка белья. чаще всего используется для сушки белья и других банных принадлежности. Это очень полезная функция этого незаменимого прибора, особенно если он подключается в системе горячего водоснабжения, а не к отоплению, тогда он поможет сушить одежду даже летом.
Типичные ошибки самостоятельных мастеров
Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.
Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после – циркуляция в нем прекращается.
Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка крана Маевского, чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.
Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.
Для того чтобы выпускать воздух, образующийся при закипании теплоносителя или занесенный в систему отопления во время ее заполнения, устанавливаются воздухоотводчики (+)
Монтаж комбинированной модели
Установка электрического полотенцесушителя требует особых усилий.Основное преимущество этой установки заключается в беспрерывном нагревании сушки в любое время года. Помимо этого здесь можно регулировать температурный режим.
В процессе ремонтных работ необходимо провести дополнительную разводку из трубопровода. Это позволит экономить потребление электроэнергии в зимний период времени. По завершению отопительного сезона используют электрическую сеть.
Потребление такого устройства составляет около 1 кВт. Для безопасного использования необходимо сделать дополнительную розетку. Помимо этого для неё устанавливают дополнительный автомат. Это позволит сократить частоту перебоев подачи электроэнергии к оборудованию.
Основным требованием является наличие заземления, которое обеспечит нормальную работу конструкции. Его делают максимально близко к электрической розетке. Правильный угол наклона такого приспособления повышает КПД данного приспособления.
Если в квартире отсутствует заземление, то рекомендуется сделать зануление. Это когда в электропроводке пересекаются провод земли с нулевой зоной.
Как видите установка такой системы требует особых знаний в сфере электричества. Фото инструкция установки помогает правильно выполнить монтажные работы.
Подключение полотенцесушителя
Thượng Tá Quân Đội Nhân Dân Việt Nam
| При обосновании допускается отключать полотенцесушители от системы горячего водоснабжения или отопления в летний период |
Но обоснований-то не было – ванные не перегревались
Потом ввели этот пункт – для летнего периода.
После запросов “простого народа” появилось мутное разъяснение
| При обсуждении п.5.6* СНиП 2.04.01-85* была признана целесообразность установки запорных вентилей на полотенцесушителях в жилых зданиях для возможности отключения полотенцесушителей на время их ремонта или замены без ущерба для остальных водопотребителей, присоединенных к данному стояку. Поэтому установка вентилей весьма желательна. |
Если отключение полотенцесушителей на летний период приводит к нарушению температурно-влажностного режима в ванных комнатах, то полотенцесушители отключать не следует.
Вот так вот – уже про “на время ремонта”, да “без ущерба для остальных” – будто полотенцесушители каждый день меняют. И это вроде как авторы СНиП отвечают.
Но потом еще появилось:
| Примечание 2 п. 5.6 СНиП 2.04.01-85* об отключении полотенцесушителей в летний период относится к открытым системам теплоснабжения (отопления) круглогодичного действия. В то же время специалистами признано целесообразным предусматривать запорную арматуру на полотенцесушителях, в т.ч. и централизованного горячего водоснабжения для возможности их отключения на время ремонта, замены и т.д., что весьма актуально для коммерческих жилых зданий. |
Техническое решение, о котором Вы пишите (перемычка меньшего диаметра, чем диаметр стояка горячего водоснабжения), внедряется в Москве в соответствии с регламентами Московских городских строительных норм (МГСН) «Жилые здания».
Однако, по мнению некоторых проектных и строительных организаций, такое решение не является оптимальным, и вопрос подлежит дальнейшему обсуждению.
Ну и где в СНиП про “открытые системы”? Где про “коммерческие здания”? И где результаты “дальнейшего обсуждения”? Это лет 5 назад обсуждали, с тех пор и Добромыслов успел умереть.
И это отключение делали кто как. Некоторые умудрялись просто краны на каждом ПС ставить. Другие делали замыкающие участки, но кто с одним краном (достаточно для снятия перегрева), а кто с двумя. В общем, поставщики арматуры в масштабе страны неплохо поживились.
В новом СП 30.13330.2012 изложено так
| 5.2.6 Полотенцесушители, устанавливаемые в ванных и душевых комнатах для поддержания в них заданной температуры воздуха согласно СП 60.13330 и СанПиН 2.1.2.2645, следует подключать к подающим трубопроводам системы горячего водоснабжения или к системе электроснабжения потребителя. При обосновании полотенцесушители допускается подключать к циркуляционным трубам системы горячего водоснабжения при условии установки отключающей арматуры и замыкающего участка. . 10.5 В целях улучшения гидравлических характеристик системы горячего водоснабжения и возможности замены полотенцесушителей в период эксплуатации жилых зданий (без отключения стояков горячей воды) полотенцесушители, как правило, необходимо подсоединять к сплошному по вертикали водоразборному стояку с установкой запорной арматуры в местах подключения. |
Для затекания горячей воды в полотенцесушители диаметр стояка (патрубка) между подсоединениями к полотенцесушителю целесообразно уменьшать на один диаметр или предусматривать «сжим». Принятые конструктивные решения должны быть проверены гидравлическим расчетом.
Основные этапы
Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:
- Демонтаж имеющегося полотенцесушителя;
- Установка нового стояка;
- Монтаж шаровых кранов и байпаса;
- Соединение при помощи сварки трубопроводов;
- Установка полотенцесушителя, включающая его подключение.
Довольны распространены ситуации, когда ещё до подключения нового полотенцесушителя приходится снимать старые изделия. Для подобных случаев получили распространение следующие схемы подключения полотенцесушителя старых модификаций:
- для современных устройств;
- для змеевиков старого образца.
Демонтаж современной конструкции
Следует убедиться, что центр присоединительных патрубков находится у изделия в том же месте, что и у демонтируемого полотенцесушителя. После снятия старого изделия необходимо путем присоединения к ответным элементам разъемов выполнить монтаж нового, после чего приступают к подключению его к системе и закреплению на стене.
Демонтаж старого змеевика
Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.
Как подключить полотенцесушитель на стояк горячего водоснабжения
Полотенцесушители подключают к ГВС при централизованном горячем водоснабжении круглогодичного действия. Допускается подсоединение агрегатов к самостоятельным системам отопления круглогодичного действия. В этом случае обязательна установка запорной арматуры, позволяющей отключать полотенцесушители в летний период.
Все чаще в домах железные трубы (чугун, сталь, медь) меняются на пластиковые. Уже почти во всех квартирах стоит полипропилен. Подключим полотенцесушитель к пластиковому трубопроводу.
Так выглядит узел подключения по закрытой схеме:
Подсоединение агрегатов к ГВС выполнено посредством соединительных муфт. Они выпускаются в следующих размерах:
- 1′′×1/2′′ или 1′′×3/4′′;
- 3/4′′×3/4′′ или 3/4′′×1/2′′.
Узел подсоединения по открытой схеме:
По ходу движения теплоносителя делают уклон подводки к полотенцесушителю. По всей длине – от пяти до десяти миллиметров. Если подводка менее пятидесяти сантиметров, то она может быть строго горизонтальной.
Ось полотенцесушителя и подводящая труба могут быть удалены от поверхности облицовочной плитки или штукатурки на:
- 3,5 сантиметра – при диаметре трубы до 23 миллиметров;
- 5-5,5 сантиметра – при диаметре трубы от 40 до 50 миллиметров.
Подводка и агрегат должны плотно прилегать к опорам и быть прочно закрепленными. При этом полотенцесушитель и подводящий трубопровод не приваривают, а ставят на кронштейны или поддерживающие крюки. «Горячая» труба подвержена температурным деформациям. В любом случае. Если произвести сварку, возрастет нагрузка на стену.
Полотенцесушитель должен быть четко выверен по горизонтали. В противном случае внутри может образоваться воздушная пробка, мешающая теплоносителю заполнить весь агрегат. Чтобы предупредить подобные неприятности, в схему подключения добавляют краники Маевского.
Специфика монтажа полотенцесушителя
Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.
При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.
Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол
Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.
Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.
В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими сальниками. Модели допускается нагружать до 5 кг
Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.
При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.
Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.
Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.
С особенностями подключения ПС к системам ГВС ознакомит подборка фото:
Галерея изображений
Полотенцесушители, подключаемые к стоякам централизованных сетей горячего водоснабжения, используются как приборы для сушки белья и обогреватели ванных комнат
Изготавливают их из бесшовных стальных труб в виде лестниц с перекладинами или выполненных в форме змеевика конструкций
Приборы изготавливают из материалов, устойчивых к стандартным для ванных и душевых условиям эксплуатации. Внешнее покрытие защищает трубы от ржавления
Приборы-полотенцесушители, выпускаемые для подключения к стоякам ГВС, могут использоваться в качестве радиаторных типов, допускаются к подключению в контуры отопления.
Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.
Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.
Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.
Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают
Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.
Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.
Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас
