Замена, перенос или ремонт выключателя

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Пример устройства разводки для жилого помещения из категории стандартных проектов. Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Ремонт выключателя

Не всегда старый выключатель нужно выбрасывать и менять на новый. Иногда достаточно его отремонтировать. Устройство выключателя довольно простое и починить его в случае поломки можно без особого труда. Если разобранный выключатель внимательно рассмотреть, то можно понять, что основную функцию в нём выполняет контактная пара, которая силой механического воздействия перемещается из одного положения в другое. В одном положении электрическая цепь соединяется, в другом — разъединяется.

Необходимые инструменты и материалы

Для разборки и сборки выключателя понадобится только один инструмент — отвёртка с плоским шлицом, размер которого 3–5 мм. Для зачистки контактов нужен кусок наждачной бумаги с мелким зерном или надфиль.

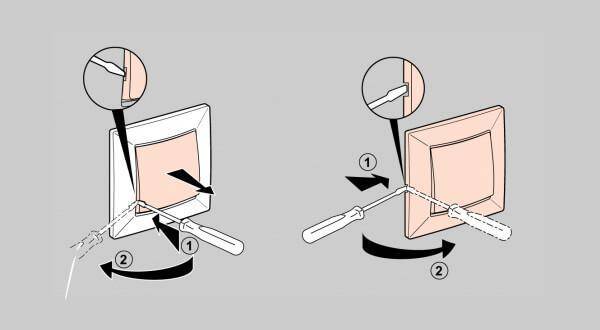

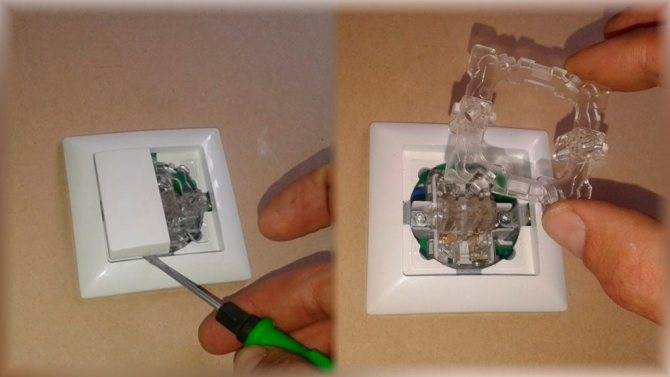

Как разобрать выключатель

Процесс разборки выключателя был описан выше. Для удобства приведём его здесь ещё раз.

Современные выключатели состоят из неразборного цоколя, который в случае повреждения просто меняется.

Чистка контактов

Если выключатель работает нестабильно (то включает, то не включает лампу), вероятнее всего, причина кроется в подгоревших контактах. При внимательном осмотре такие контакты могут оказаться слегка обугленными или даже оплавленными. Происходит это оттого, что провод недостаточно жёстко закреплён в клеммнике. Другой причиной может быть скачок напряжения в сети в момент включения. Лампа слишком большой мощности также может со временем вызвать повреждения на контактах. Как бы там ни было, контакт нужно восстановить, тогда он будет и дальше исправно служить. Для этого его зачищают мелкой наждачной бумагой до появления равномерного металлического цвета.

Иногда проводник может оказаться лужёным, т. е. обработанным оловом. Тогда вместо наждачной бумаги лучше воспользоваться мелким напильником — надфилем.

Другие возможные неполадки и способы их устранения

Иные неполадки с выключателями происходят редко. Но бывают случаи, когда внутрь выключателя попадает инородное тело или какой-нибудь мусор. Например, во время ремонта. Тогда его нужно разобрать и тщательно очистить от всего лишнего, желательно продуть пылесосом цоколь. Как правило, после этого работа выключателя снова налаживается.

Как собрать выключатель

Сборка происходит в обратном порядке. Если ремонт проводится впервые, можно раскладывать запчасти на столе в порядке разборки или фотографировать поэтапно. При ремонте одноклавишного выключателя расположение проводов не имеет значения. Но если в нём две или три клавиши, то во избежание путаницы входящую жилу лучше сразу пометить маркером. Им же можно пометить и место её подсоединения.

Проверить результат ремонта можно уже после установки цоколя в подрозетник. Для этого нужно включить питание сети на щитке и протестировать выключатель. Если он работает в нормальном режиме, можно завершать сборку, устанавливать защитный корпус и клавишу.

Видео: ремонт и замена выключателя

Приступая к работе по замене выключателя осветительных приборов, необходимо позаботиться о мерах безопасности. Нужно помнить, что электрический ток способен причинить ущерб здоровью и представляет опасность для жизни. Необходимо соблюдать главное правило охраны здоровья, которое заключается в том, что монтаж должен происходить только при отключённых от сети питания приборах.

Как заменить выключатель своими руками

Проблему, как заменить выключатель, рассматривают в трёх случаях:

  1. Замена накладного выключателя;
  2. Замена встроенного включателя;
  3. Замена накладного включателя на встроенный прибор.

Замена накладного выключателя

Проблему, как поменять выключатель с одной кнопкой накладного типа своими руками, решают просто. Нужно произвести следующие действия:

  • Выключают моноблок счётчика, питающего соответствующий включатель. Если счётчик напрямую связан с электропроводкой квартиры, то отключают счётчик;
  • Отвёрткой извлекают винт и снимают корпус устройства;
  • Отвёрткой-тестером проверяют отсутствие напряжения на зажимах проводов (индикатор не светится);
  • Освобождают от зажимов провода фазового разрыва;
  • Демонтируют платформу выключателя;
  • Процесс установки новой арматуры происходит в обратном порядке.

Обратите внимание! Также меняют устройства с двумя или тремя кнопками. Такие конструкции практически не встречаются. Просто устанавливают группу из одинаковых моно включателей

Просто устанавливают группу из одинаковых моно включателей.

Замена встроенного включателя

Как и в предыдущем случае, понадобятся отвёртка-тестер и простая отвёртка:

  • отключают ток;
  • снимают одну или две клавиши, в зависимости от конструкции устройства;
  • отвинчивают с двух сторон винты (не до конца) распорок;
  • вытягивают из коробки металлическую арматуру;
  • освобождают из зажимов провода;
  • процесс установки нового выключателя происходит в обратном порядке.

Дополнительная информация. Если прибор не клавишный, а имеет другую конструкцию, то отвёрткой просто поддевают лицевую панель и производят аналогичные вышеописанным действия.

Замена накладного включателя на встроенный прибор

Такие действия необходимо производить при замене наружной электропроводки на скрытое электроснабжение. Для смены включателей понадобятся следующие инструменты и материалы.

Инструменты:

  • отвёртка-тестер;
  • отвёртки;
  • перфоратор;
  • бурильная коронка по бетону для перфоратора;
  • шпатель;
  • строительный нож;
  • кусачки;
  • пассатижи.

Инструкция установки встроенного включателя


Комплект встроенного включателя

После демонтажа открытой проводки снимают старый выключатель, прокладывают скрытую электропроводку к месту установки встроенного устройства включения света. Монтаж включателя производят в несколько этапов:

  1. В патрон перфоратора вставляют насадку (коронку) для бурения кирпича или бетона. Коронка чуть больше по диаметру и глубине пластиковой коробки;
  2. В намеченном месте просверливают перфоратором отверстие;
  3. В коробке со стороны протяжки проводов надрезают ножом перемычки просечек;
  4. В образовавшийся паз протягивают концы фазового провода;
  5. Монтажное отверстие в стене заполняют жидким алебастром;
  6. В проём вставляют пластиковую коробку. Коробка своими краями должна находиться вровень с поверхностью стены;
  7. Концы проводов зачищают от ПВХ покрытия на длину 5-8 мм;
  8. Концы вставляют в зажимы арматуры выключателя и винтами фиксируют их;


Зажимные винты

  1. Если зачищенные места проводов выступают за пределы зажимов, их покрывают изоляционной лентой;
  2. Арматуру вставляют в коробку;


Установка арматуры в коробку

Отвёрткой осторожно вкручивают винты боковых распорок до полной фиксации; Закрепляют декоративную накладку; Клавиши вставляют шипами в отверстия рычагов; Включают счётчик электроэнергии. Если выключатель света другого типа, то сборку выполняют, в соответствии с прилагаемой инструкцией

Вне зависимости от типа конструкции, установка встроенного прибора происходит в таком же порядке. Исключение составляют датчики движения. Это выносные приборы, их монтируют на потолке

Если выключатель света другого типа, то сборку выполняют, в соответствии с прилагаемой инструкцией. Вне зависимости от типа конструкции, установка встроенного прибора происходит в таком же порядке. Исключение составляют датчики движения. Это выносные приборы, их монтируют на потолке.

При наличии минимального опыта обращения с инструментами для любого хозяина жилья решить вопрос, как поменять выключатели своими руками, не вызовет затруднений. Основное правило должно обязательно соблюдаться – все монтажные работы должны производиться при отключённом токе.

Как перенести выключатель в другое место

После проведения подготовительных мероприятий перенос выключателя на новое место осуществляется в определенной последовательности. Об этом будет подробно написано ниже.

Извлечение и отсоединение старого выключателя

Прежде всего снимается крышка распределительной коробки и отсоединяется старая отводка. Затем извлекается выключатель и отсоединяется от проводов.

Отрезаются мешающие концы так, чтобы остатки проводки остались внутри гнезда.

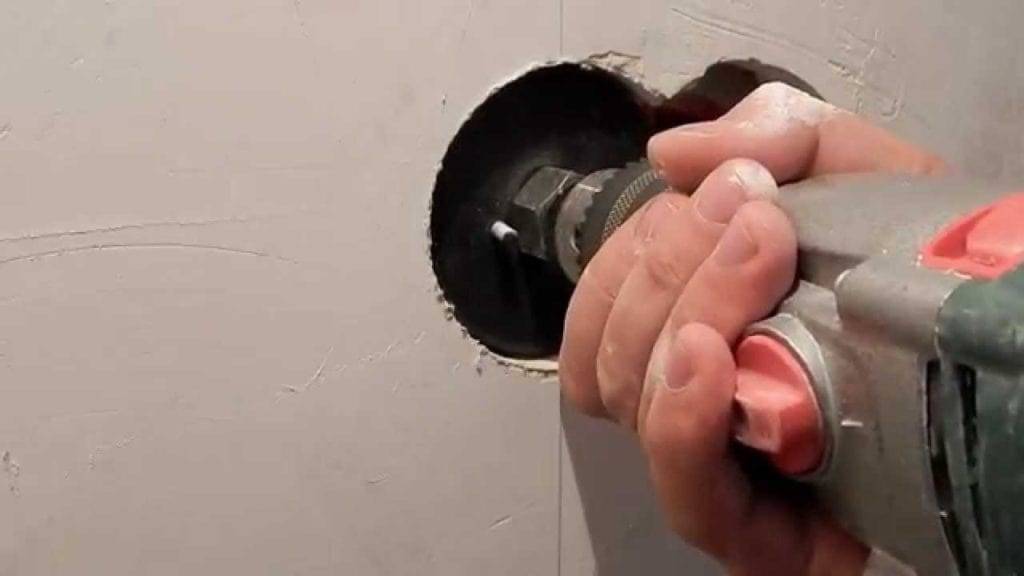

Сверление нового отверстия

Оно проводится в нужном месте с использованием специального инструмента. Лучше всего подойдет перфоратор с коронкой диаметром 65 мм. При этом инструмент переводится в режим сверления.

Во время работы рекомендуется увлажнять участок стены рядом с отверстием. После достижения глубины 5-6 см сверление прекращается, а все погрешности стенок исправляются с помощью долота и стамески.

Штробление канавки под проводку

При скрытой проводке провода от распределительной коробки до выключателя укладываются в вертикальный канал – штробу. Она пробивается в стене с помощью особого инструмента – штробореза (небольшая дисковая пила для бетона). Можно сделать канал перфоратором, установив его в режим дробления. Стандартный размер штробы – 2х2 или 2,5х2,5 см.

Провода присоединяются к электроцепи в распределительной коробке и аккуратно укладываются внутрь штробы. В гнездо выключателя выводятся концы с запасом (длина 5-8 см). Далее канал шпаклюется, а поверхность тщательно выравнивается.

Установка и замазывание монтажной коробки

Для надежного закрепления выключателя в гнезде в просверленное отверстие устанавливается пластиковая монтажная коробка. Можно использовать стандартный подрозетник.

Внутрь коробки вводятся провода. Далее она фиксируется с помощью боковых лапок.

Крепление и подключение выключателя на новом месте

Установка и фиксация выключателя осуществляются вышеописанным способом. На месте расположения старого прибора остается заметный дефект.

Что сделать со старым отверстием

Наиболее простой способ – извлечение старой монтажной коробки. Она переворачивается дном наружу и штукатурится, а поверхность стены тщательно выравнивается. Другой вариант – заполнение отверстия монтажной пеной с последующим оштукатуриванием.

Возможные причины переноса

Причин необходимости переноса выключателя существует множество. Связаны они с неудобствами при включении/выключении света из-за неудачного местоположения. Наиболее распространенные причины следующие:

  1. Выключатель расположен слишком высоко/слишком низко. В квартирах со старой планировкой они установлены по советским стандартам, на высоте 160 см от пола. Когда в квартире есть маленькие дети, включение и выключение света может вызвать затруднения. Выход — установить выключатель по европейскому стандарту — 90 см от пола.
  2. Перестановка мебели. Бывает, при перестановке мебели шкаф или диван затрудняют доступ к включателю, в этом случае его придется переносить в новое место.
  3. Непрактичное местоположение — выключатели расположены в неудобных местах. Бывает так: чтобы включить свет в прихожей, приходится пройти почти до конца коридора. С улицы, в темноте, в обуви это делать неудобно. Данная проблема имеет два решения: перенести старый включатель или поставить дополнительный (при правильном монтаже можно пользоваться обоими выключателями).

Установка с двумя кнопками

Проходной выключатель: принцип работы и подключение

Разница в подключении с одноклавишным выключателем в том, что подключаются три провода фазы на клемму L3 и два провода – к L1 и L2. В трехклавишном выключателе четыре провода: одна фаза и три контакта для разных групп подключения. Остальная методика снятия, установки и подключения для выключателей скрытой и внешней проводки остается прежней.


Схема подключения двукнопочного выключателя

Не всегда цвета проводов соответствуют назначению красный – фаза, а синий или черный – нейтральный. В частных домах и старых постройках все может быть наоборот или одним цветом. В отдельных случаях фазы на выключатели может не быть, заведен нейтральный. Все надо проверить индикаторными приборами.


Установка выключателя скрытой проводки

Как перенести выключатель без штробления и проводов?

Перенести выключатель с одного места в другое мастеру совсем не сложно. Другое дело если в квартире уже сделан ремонт, и делать новые дыры в стенах со свеженькими обоями ну совсем как не хочется. Как поступить в этом случае? Вариантов не так уж и много.

Можно воспользоваться открытым методом проводки.

Специальные пластиковые короба надежно закрепляют на стене, и затем мастер делает разводку кабеля в нужном направлении и на нужное расстояние. Возможно, эта технология понравится далеко не каждому, поскольку наружная проводка имеет малопривлекательный внешний вид. Поэтому рассмотрим метод прокладки кабеля в плинтусе.

В современных плинтусах предусмотрены ниши, в которые можно уложить электрический кабель

Но как с пластиковым коробом, так и с плинтусом, важно использовать только целый кабель. Для установки без штробления стены понадобится накладной выключатель

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

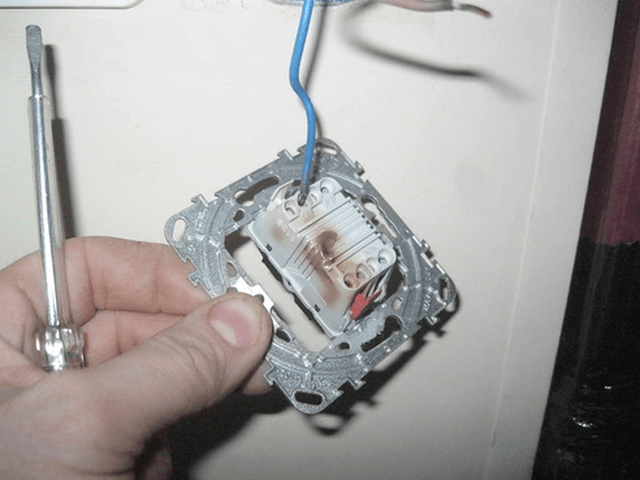

Как снять старый выключатель?

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

  1. Снять клавишу и верхнюю крышку.
  2. Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
  3. Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
  4. Отключить напряжение в сети.
  5. Промаркировать фазу изоляционной лентой либо другим способом.
  6. Ослабить винты, удерживающие распорные лапки.
  7. Извлечь прибор из подрозетника.

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

  1. Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
  2. Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
  3. Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

  1. Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
  2. Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
  3. Установить выключатель в подрозетник строго горизонтально без перекосов.
  4. Зафиксировать устройство раздвижными лапками, затянув винты.
  5. Проверить правильность работы осветительных приборов, включив автомат на электрощите.
  6. Если выключатель работает правильно, установить крышку и клавиши.

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

  1. Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
  2. Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
  3. Разместить выключатель в подрозетнике.
  4. Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
  5. Убедиться что устройство работает корректно, подав питание.
  6. Установить крышку и обе клавиши.

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

  • молоток;
  • зубило;
  • шпатель;
  • двухжильный провод длиной 10–15 см;
  • немного шпатлевки или гипса;
  • изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

  1. Определить, в каком направлении проложен кабель в стене.
  2. Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
  3. Отрезать кусачками участок поврежденного кабеля.
  4. Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
  5. Туго скрутить защищенные провода между собой.
  6. Плотно обмотать оголенные участки изоляционной лентой.
  7. Утопить соединенный кабель в канал.
  8. Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.

Демонтаж

Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу

Обесточив цепь, вы исключите возможность поражения электрическим током.

На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.

Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.

В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.

Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выключателя приступайте к дальнейшим действиям.

Открутите два винта раздвижных планок, фиксирующих каркас выключателя в настенном гнезде. Открутите винты на клеммах, освободив провода; если концы имеют горелую изоляцию, откусите этот участок кусачками. Отметьте фазный провод, загнув его, или приклейте изоленту для удобства дальнейшего подключения.

Выключатели для открытой проводки демонтируются по такой же методике, разница в том, что они не имеют фиксирующего механизма с раздвижными планками. Затем выкручиваются шурупы, прижимающие конструкцию выключателя к стене.

Замена неисправного выключателя освещения

Ремонт или замену выключателя наиболее квалифицированно и безопасно выполнит специалист-электрик, имеющий допуск к электротехническим работам. В любом случае помещение, где предполагается провести замену установочного изделия, должно быть обесточено. Разборка выключателей старого образца производится вывинчиванием крепежного элемента, удерживающего защитную крышку. У новых европейских изделий, прежде всего, необходимо отделить клавишу от корпуса, посредством отвертки, вставленной в среднюю часть бокового зазора.

После визуального осмотра определяют, с какой стороны (сверху или снизу) подходят провода к токоведущим зажимам. Чтобы не было лишних проблем, новый выключатель должен иметь похожую конструкцию. Она может различаться тем, что клеммы будут расположены с другой стороны, дотянуться до которых проводам не представится возможным по причине недостаточной длины. Изделие придется устанавливать в перевернутом виде, и от этого поменяется привычный стандарт включения. Чтобы включить свет, нужно будет нажать на нижнюю часть клавиши и наоборот. Через проводники освещения протекают не большие токи, поэтому если хотите оставить привычный стандарт: включения/выключения освещения можно с помощью пружинных клемм нарастить провода, которые легко вмещаются в коробке вместе с выключателем.

Для одноклавишного выключателя не будет никакой разницы, как подключать провода. У двухклавишного и трехклавишного варианта один провод должен быть общий (питающий), а остальные будут питать соответствующие светильники. Для трехклавишного выключателя понадобится четырехжильный проводник. Общий провод (питающий) нельзя менять с другими проводниками, иначе выключатель не будет корректно работать. Кроме того, общий (питающий) провод должен являться фазовым. То есть все выключатели в доме должны работать на разрыв не нулевого проводника, а фазы сетевого напряжения. В противном случае при замене электроламп человека может ударить током при прикосновении одновременно, к примеру, стояка горячей или холодной воды, даже если выключатель будет отключен. Для полной безопасности во время замены ламп или ремонта светильников, правильно будет обесточить линию с помощью автоматического выключателя в электрическом щите.

Проверку на правильность подключения фазы к электроустановкам сможет сделать специалист при помощи индикатора отвертки или при помощи мультиметра.

выключатель — контроль наличия питания

Демонтаж неисправного выключателя производят путем расслабления крепежных зажимов и извлечения его из коробки. Если требуется, зачищают концы проводки и изолируют опасные места. Новое изделие устанавливают в обратном порядке, фиксируя необходимые крепежные элементы. После подачи напряжения проверяют четкость срабатывания изделия, правильность коммутирования.

Заменить вышедший из строя электрический выключатель не сложнее, чем розетку. Линии энергоснабжения осветительных приборов в квартирной проводке имеют меньшее значение максимального тока, выполнены из более тонкого провода, приблизительно 1,0-1,5 мм в диаметре. Этого вполне достаточно, чтобы питать большую люстру в зале, имеющую 5 лампочек мощностью по 75 Вт, и тем более 100-ватный светильник в прихожей или на кухне. Если в доме используются энергосберегающие лампы, то нагрузка на осветительную проводку будет еще меньше.

Наверняка случалось делая ремонт столкнуться с проблемой как поменять выключатель

. Дело вроде не хитрое, но

страшно, электричество все-таки, вдруг не получиться разобраться с проводами. Ну и непонятно, что куда подключать и к чему прикручивать.

На самом деле сложного здесь ничего нет и бояться нечего, все просто как забить гвоздь в стену. Прочитав эту статью, в которой все подробным образом изложено, у вас больше никогда не возникнет вопроса, как поменять выключатель

Итак, у нас имеется выключатель, который необходимо поменять.

Первым делом нужно демонтировать старый выключатель, а уже потом переходить к установке нового.

Восстановление поворотных и сенсорных моделей

Сенсорные выключатели подлежат ремонту в специализированных мастерских. В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

Ремонт выключателя

Далеко не всегда требуется замена выключателя при его плохой работе. Вполне возможно, что следует просто провести небольшой ремонт.

О его необходимости говорят такие признаки: не включается или не выключается свет при нажатии клавиши, раздается треск после включения, часто перегорают лампы в светильнике, моргает свет, нагревается выключатель.

Необходимые инструменты и материалы

Для проведения ремонта достаточно иметь такой инструмент:

  • отвертки (минусовые и крестовые, разного размера);
  • плоскогубцы;
  • кусачки;
  • тестер;
  • индикаторная отвертка;
  • шлифовальная шкурка;
  • надфиль.

Работы начинают с разборки выключателя. Процедура выполняется ранее описанным способом.

Чистка контактов

Наиболее частой причиной неисправности становится подгорание контактов. Их чистку вполне можно провести своими руками. Грубая очистка обеспечивается плоской отверткой и ножом. Для тонкой работы потребуется шлифовальная шкурка. Все надо делать аккуратно, чтобы не повредить пружинный механизм и пластиковые детали.

Другие возможные неполадки и способы их устранения

Можно выделить и другие причины неполадок:

  1. Плохой контакт в зажиме. Концы проводов извлекают из клеммника и откусывают на расстоянии 10-15 мм. Затем провода снова зачищают и повторно надежно закрепляют.
  2. Некачественные винты зажима. Они не обеспечивают надежное закрепление провода. Возможно, не хватает длины. Можно попытаться заменить винты или увеличить диаметр провода путем его сгиба или лужения.

Как собрать выключатель

При поломке пластмассовых деталей и подплавлении корпуса ремонт проводить нецелесообразно. Гораздо проще заменить старый выключатель новым.

Как перенести выключатель в другое место

После проведения подготовительных мероприятий перенос выключателя на новое место осуществляется в определенной последовательности. Об этом будет подробно написано ниже.

Извлечение и отсоединение старого выключателя

Прежде всего снимается крышка распределительной коробки и отсоединяется старая отводка. Затем извлекается выключатель и отсоединяется от проводов.

Отрезаются мешающие концы так, чтобы остатки проводки остались внутри гнезда.

Сверление нового отверстия

Оно проводится в нужном месте с использованием специального инструмента. Лучше всего подойдет перфоратор с коронкой диаметром 65 мм. При этом инструмент переводится в режим сверления.

Во время работы рекомендуется увлажнять участок стены рядом с отверстием. После достижения глубины 5-6 см сверление прекращается, а все погрешности стенок исправляются с помощью долота и стамески.

Штробление канавки под проводку

При скрытой проводке провода от распределительной коробки до выключателя укладываются в вертикальный канал – штробу. Она пробивается в стене с помощью особого инструмента – штробореза (небольшая дисковая пила для бетона). Можно сделать канал перфоратором, установив его в режим дробления. Стандартный размер штробы – 2х2 или 2,5х2,5 см.

Провода присоединяются к электроцепи в распределительной коробке и аккуратно укладываются внутрь штробы. В гнездо выключателя выводятся концы с запасом (длина 5-8 см). Далее канал шпаклюется, а поверхность тщательно выравнивается.

Установка и замазывание монтажной коробки

Для надежного закрепления выключателя в гнезде в просверленное отверстие устанавливается пластиковая монтажная коробка. Можно использовать стандартный подрозетник.

Внутрь коробки вводятся провода. Далее она фиксируется с помощью боковых лапок.

Крепление и подключение выключателя на новом месте

Установка и фиксация выключателя осуществляются вышеописанным способом. На месте расположения старого прибора остается заметный дефект.

Что сделать со старым отверстием

Наиболее простой способ – извлечение старой монтажной коробки. Она переворачивается дном наружу и штукатурится, а поверхность стены тщательно выравнивается. Другой вариант – заполнение отверстия монтажной пеной с последующим оштукатуриванием.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
