Подключение
Нюансы
Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.
Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:
- фаза — красный, коричневый либо белый;
- ноль — голубой, синий -либо черный;
- заземляющий — желтый либо зеленый.
Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.
Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.
Установка двойной розетки может осуществляться как с заземлением, так и без него
Подготовительные работы
Для производства работ потребуется собрать такой инструмент:
- крестовую и плоскую отвертки;;
- нож или скальпель для зачистки изоляции;
- изоленту;
- плоскогубцы.
Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.
Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке
Потому важно выключить все автоматы
Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.
Разметка на стенке
Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.
Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки
Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

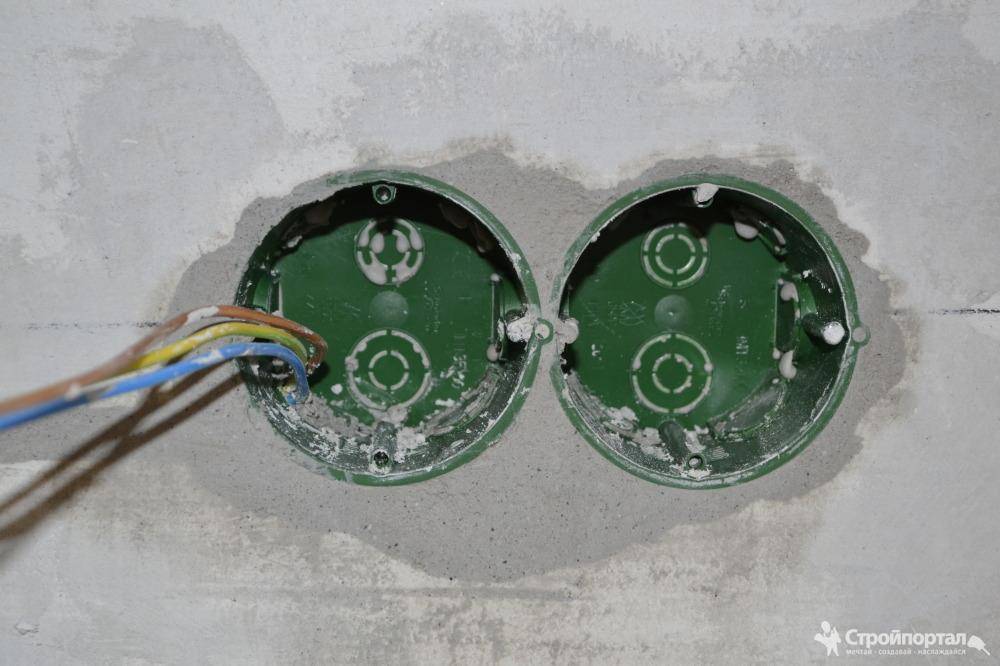

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства
Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.
Выполнение разводки и скрутки
Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.
Сначала нужно разобрать розетку на две части: разделить механизм и панель.
Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.
В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.
Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его
Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх
Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх
Как подключить двойную розетку самому
Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?
Почему именно двойная розетка?
Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.
Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.
Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер
Инструменты для установки двойной розетки
Для установки двойной розетки понадобиться такой набор инструментов:
Отвертка соответствующая шурупам, прикручивающим розетку
Отвертка, покрытая диэлектриком
Кабель (если предстоит установка розетки, а не ее замена)
Перфоратор (также — если требуется установка розетки на новое место)
Перфоратор (также — если требуется установка розетки на новое место)
Прежде чем приступать к подключению
Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:
Выбрать место установки
Выбрать подходящие розетки
Процесс установки
Первое, что нужно сделать — это обезопасить себя, обесточив розетку.
Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.
Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.
Откроется механизм розетки, с которым и предстоит работать:
Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.
Вот они перед нами:
Подключение двойной розетки
В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.
Соединение происходит вот по такой схеме:
То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.
При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.
Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:
Также можно воспользоваться индикаторной отверткой.
Очень важно осуществить подключение проводов к клеммам розетки правильно
На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.
Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.
Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным
Если все верно, то можно затянуть винты.
Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.
Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.
После того как механизм закреплен, можно прикладывать накладку и затягивать винты.
Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула
Осталось только включить напряжение и проверить работоспособность розетки.
При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.
Порядок крепления подрозетника
Двойной подрозетник с подведенными к нему электрическими проводами прикрепляется к розетке посредством держателей, расположенных на боковых гранях. Эти приспособления не всегда входят в комплект устройства, и в таком случае их нужно приобретать отдельно. Существуют также модели без фиксирующих лапок, которые привинчиваются к розетке и стене с помощью шурупов.
Чтобы обеспечить высокую надежность крепления, лучше дополнительно воспользоваться цементным раствором или алебастром. Дело в том, что двойной подрозетник испытывает сильную нагрузку, и крепления устройства могут ослабевать и расшатываться в процессе его эксплуатации. Это приводит к вываливанию подрозетников с оголением проводов и возникновению опасных аварийных ситуаций.
Смешайте сухой алебастр с водой, чтобы получить густую однородную массу, напоминающую по консистенции сметану. Лучше всего разводить раствор небольшими порциями, работать с которыми будет более удобно. Поместите материал в то место, где подрозетник будет соприкасаться со стеной. Для обеспечения хорошего схватывания смеси с поверхностью предварительно смочите внутренние края ниши водой. Примерно через 20-30 минут после нанесения алебастра можно приступать к установке внутренней части устройства. Поместите «стакан» в подготовленную нишу, хорошо прижмите и выровняйте его положение, используя уровень и молоток.
Если между подрозетником и стеной образовались щели, заполните их остатками алебастра. Снимите ножом наплывы, пока гипс не обрел абсолютную прочность. Разместите в правильном положении розетку и, убедившись, что устройство находится в окончательном положении, закрепите его с использованием винтов. Если нужно скорректировать уровень, воспользуйтесь круглогубцами.
Остается только приложить сверху лицевую панель и зажать ее при помощи шурупов. Корпус будет закрывать неприглядную часть розетки и защищать ее от возможных повреждений. Как только розетка будет полностью установлена, включите автоматы на щитке и проверьте работу электрооборудования. Начать тестирование лучше с подключения небольших по мощности приборов, например, малогабаритной бытовой техники или настольной лампы. Это позволит системе набрать оптимальную мощность для работы в более серьезных условиях, а также избежать серьезных последствий при наличии ошибок в процессе установки розетки.
Двойная розетка в один подрозетник
Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.
Демонтаж старой розетки
До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.
При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

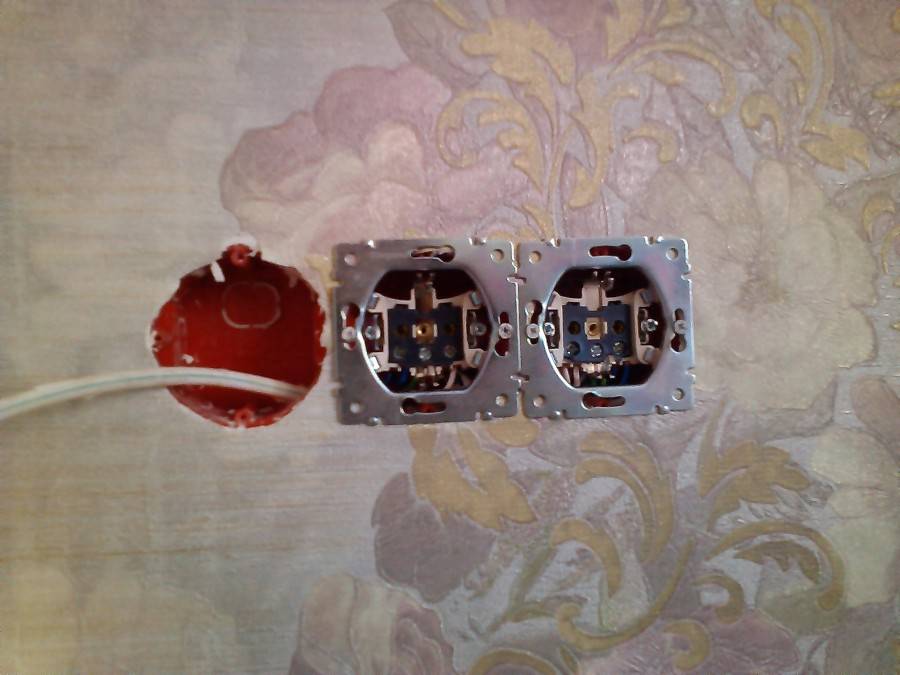

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части
Установка нового подрозетника
У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.
К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.
Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.
Подготовка к подключению
Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).
Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.
Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.
Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.
Подключение проводов
Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.
Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.
На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.
Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».
Установка двойной розетки в подрозетник
Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике
Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке
Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.
Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант. Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу
Наконец ее суппорт соединяется саморезами с корпусом установочной коробки
Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.
Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.
Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать. |
Классификация двойных розеток

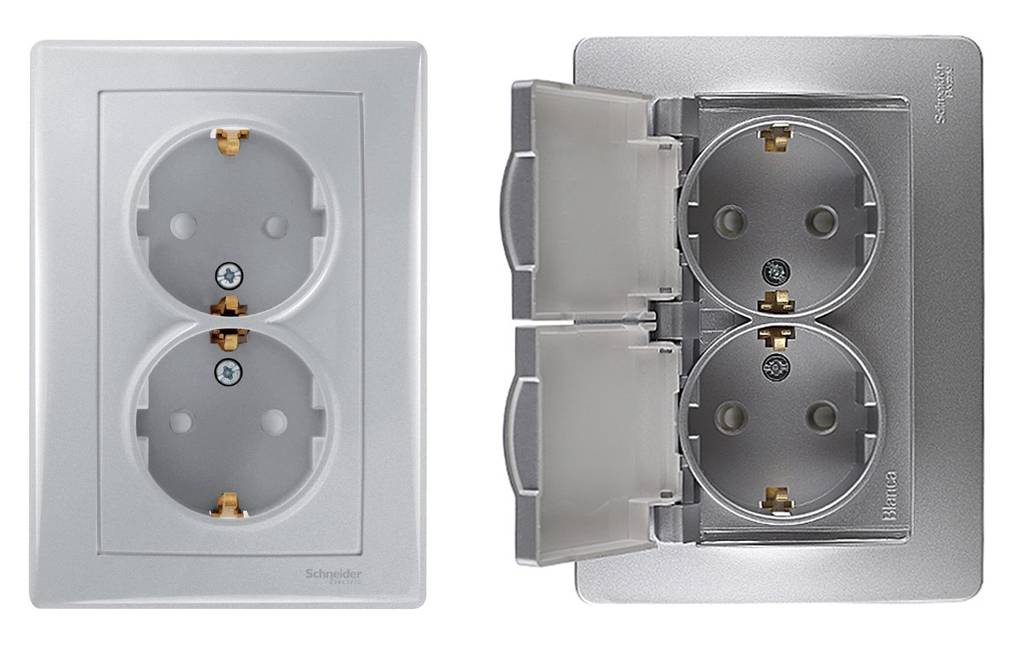

Существуют разные виды двойных розеток, прежде всего отличающиеся исполнением. Выбирать подходящую розетку следует исходя из конкретных потребностей и задач.
Двойные розетки принято классифицировать на:

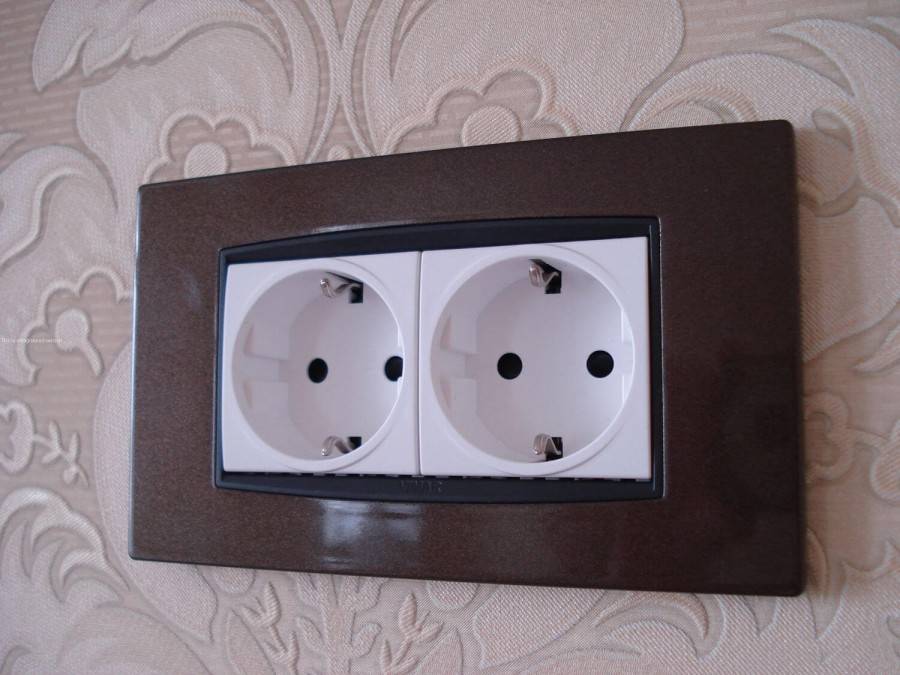

С заземление и без

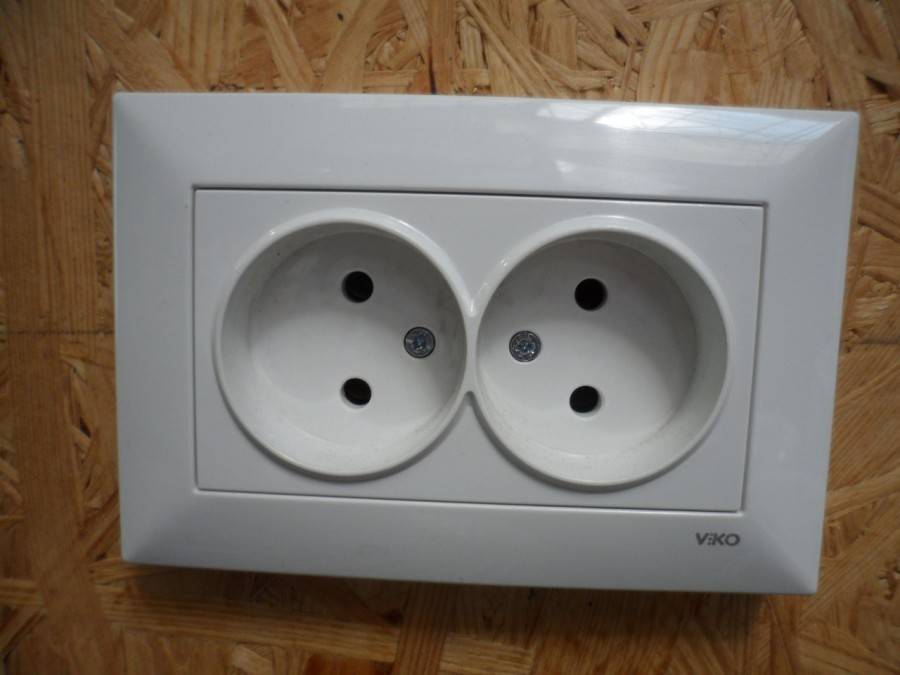

Изделия с заземлением помимо основных двух контактов (фаза и ноль) имеют дополнительный – для подключения провода заземления. Заземляющий контакт имеет две составляющие – внутреннюю и внешнюю. К внутренней подключается кабель заземления, к внешней – электроприбор через соответствующий контакт в вилке.
Открытые и закрытые
Закрытые розетки оснащены специальной шторкой, перекрывающей отверстия для подключения вилки. Такие модели не позволяют вставить в розетку ненадлежащий предмет (гвоздь, иголку и т. п.), и обычно используются в целях обеспечения безопасности детей.
Шторка сдвигается только при одновременном воздействии на оба отверстия, то есть при подключении вилки электроприбора. Также есть двойные розетки с крышкой, закрывающей отверстия.
В данном случае для подключения вилки необходимо приподнять крышку. Последняя защищает не только от поражения током, но также попадания воды, пыли и других загрязнений в розетку.

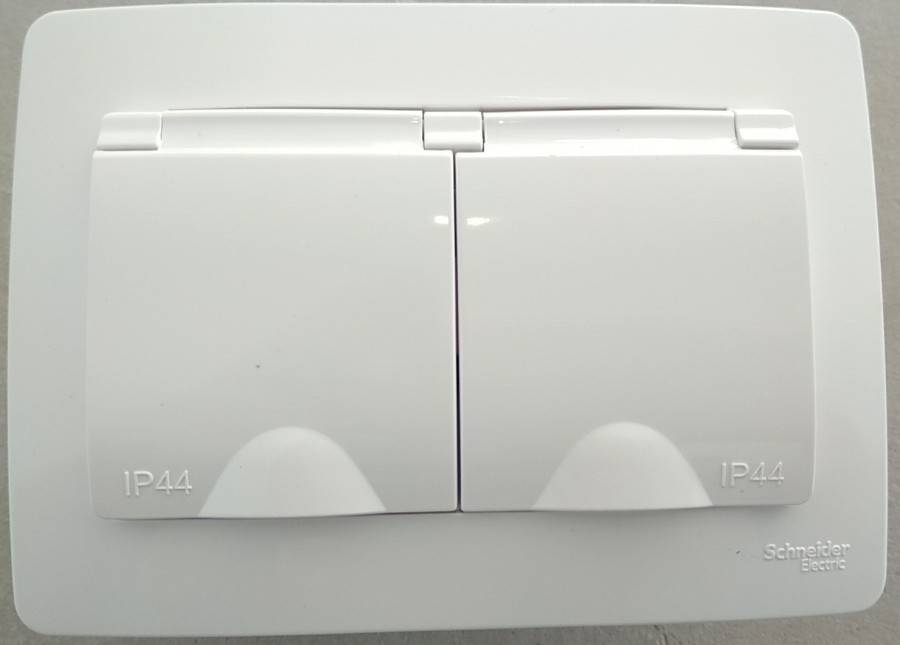

С защитой от попадания влаги или пыли
Для помещений с высоким уровнем влажности рекомендуется выбирать двойные розетки с классом защиты IP44, оснащенные крышкой.
Программируемые
Оснащаются таймером, позволяющим задавать время автоматического отключения и включения. Современные программируемые розетки могут оснащаться модулями дистанционного управления (через Wi-Fi или Bluetooth), позволяющими их включать, выключать и настраивать таймер со смартфона.
Подпружиненные
Оснащены внутренней пружиной и корпусной кнопкой, позволяют практически автоматически извлекать вилку без усилия. При нажатии на кнопку пружина выталкивает вилку из розетки.

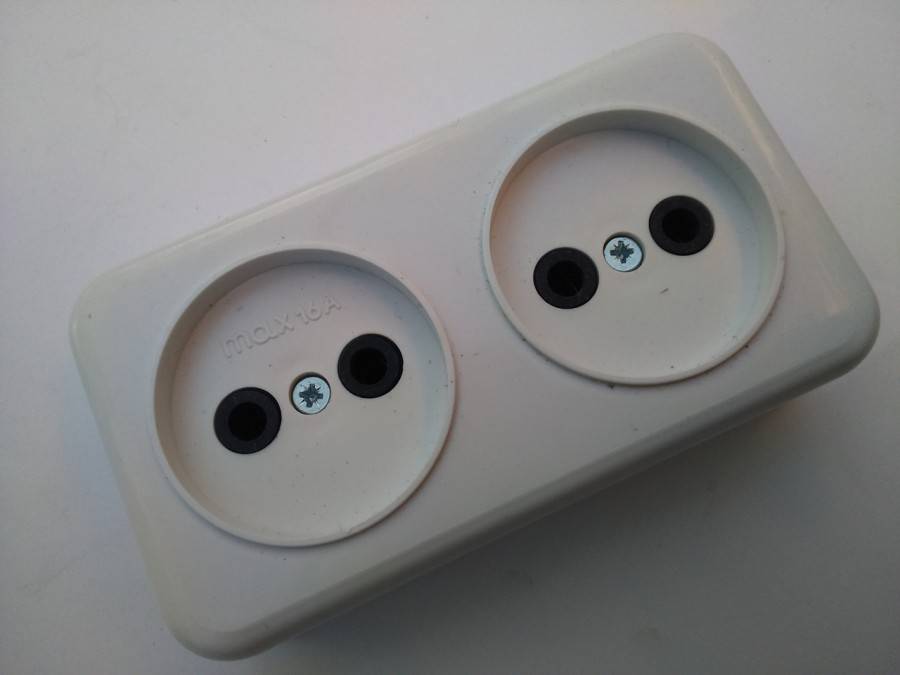

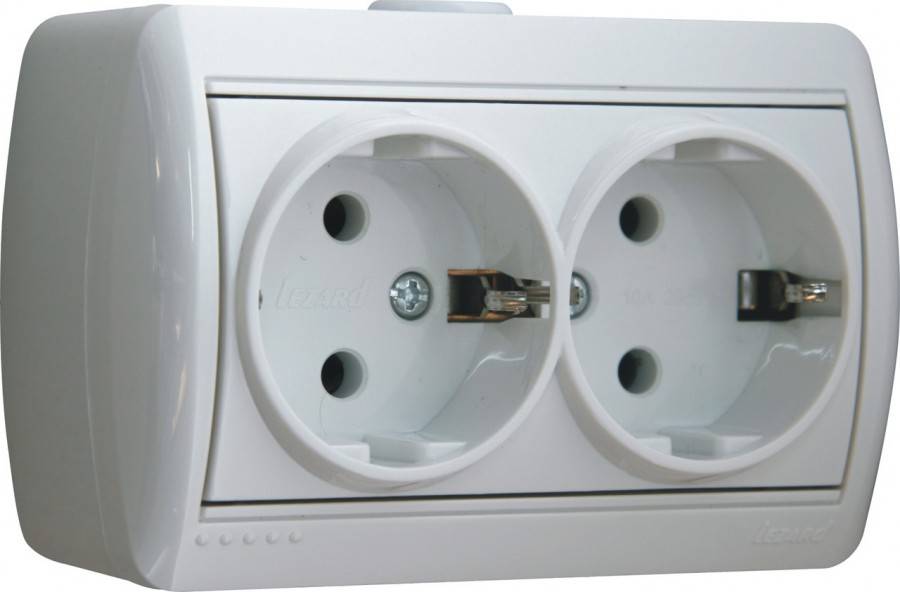

Встраиваемые (внутренние) и накладные (внешние)

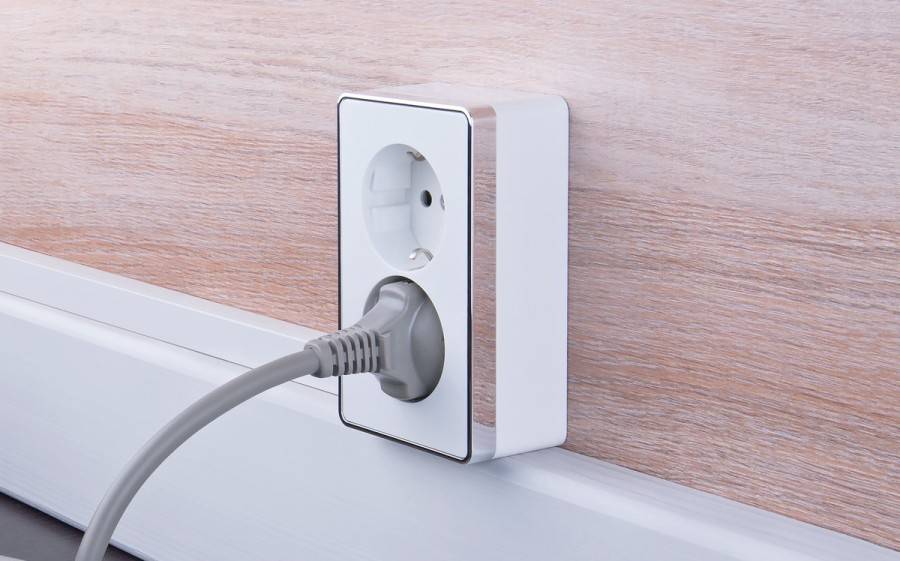

Внутренняя двойная розетка монтируется практически вровень со стеной. При этом сама конструкция и контакты розетки находятся в стене. Накладная розетка выступает над стеной и монтируется непосредственно на нее.
Почему именно двойная розетка
Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.
На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.
На что рассчитана среднестатистическая розетка
силовая розетка
Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.
Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.
- 220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
- 220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
- 220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт
Мощность бытовых электроприборов
Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:
Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.
Когда появляется необходимость ставить двойную розетку
Двойная розетка
В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.
Преимущества такого решения следующие:
- Изделия имеют один корпус. Нет необходимости делать вставки и перемычки с помощью скруток. Кабель сохраняет свою целостность после монтажа и подключения устройства.
- Общая крышка для обоих гнезд. Это не только эстетично, но и практично. Чтобы поставить крышки при установке сдвоенных розеток, потребуется расширять отверстия в стене для увеличения расстояния между монтажными колодками. В любом случае между внешними накладками останется щель, которая никак не украсит стену.
- Нет необходимости сверлить отверстие под двойной подрозетник. Двойные конструкции отлично помешаются в стандартные стаканы в стенах. Их монтажные колодки соответствуют размерам одинарных изделий.
- Простота установки. Подключить розетку на два гнезда также легко, как и устройство с одним входом. Суппорт и подпружиненные лапки обеспечивают точное позиционирование и прочную фиксацию механизма.
Инструменты и материалы
Из инструментария мастеру будут необходимы крестовидная и плоская отвертки, пассатижи, приспособление для зачистки оплетки (например, канцелярский нож), уровень. Если планируется установить устройство на новое место, для сверления гипсокартона, бетона или дерева потребуется перфоратор.
Чтобы установить розетку, необходимы дополнительные материалы:
- изоляционная лента;
- подрозетник;
- саморезы.
Кабель из соответствующего материала будет нужен, если придется сделать новую розетку, а не поменять старую. Если есть возможность, рекомендуется прокладывать провода в гофру — это дополнительная мера безопасности от пожара.
Разводка и скрутка проводов
Это наиболее сложный и ответственный этап работ, требующий соблюдения внимательности и осторожности. Наступает время подсоединить электропровод к контактам
Аккуратно протяните его от распределительной коробки к двойной розетке. Вместо короны установите на перфораторе сверло с чуть большим диаметром, чем у сечения провода, подводимого к розетке, либо диаметра гофротрубы, в которой будет находиться провод. Лучше всего, если диаметры провода и сверла будут совпадать. Заведите основной кабель через первое монтажное отверстие, а вспомогательный – через второе.
Скрутка проводов должна выполняться непосредственно в «стакане»
Прежде чем приступить к работе, зачистите 1,5 см с конца кабеля от оплетки, соблюдая осторожность, чтобы случайно не перекусить его. Для этого вполне подойдет острый нож, которым можно подрезать обмотку вкруговую и аккуратно снять с кабеля
Чтобы было удобно, поднимите вертикально края жил. Для продления срока службы розетки запаяйте оголенные концы проводов либо закрепите латунным контактом. Второй вариант будет более эффективным, так как упрощает дальнейшее использование розетки и делает его достаточно безопасным.
Подключая розетку с заземлением, обязательно следуйте основному правилу разводки: слева будет располагаться «нуль», а справа – «фаза». Подсоедините заземляющий кабель к центральной и верхней клеммам устройства, оснащенным выступающими за пределы корпуса «усиками». Контакт заземления закрепляется по такой же схеме. Помните, что запрещается крепить фазовый и нулевой провода к одной пластине, иначе это неизбежно приведет к короткому замыканию и выходу из строя всей проводки. После завершения установки электрических соединений можно приступать к монтажу подрозетников, который станет финальным этапом работ.
Проводить или нет розетку от розетки?
Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.
Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.
Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев. На нашем сайте есть целая статья посвященная выбору и размещению кухонных розеток.
Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.
Технически оснащенная кухня нуждается в достаточном количестве точек подключения к электросети. Об этом следует помнить еще на этапе составления дизайн-проекта интерьера будущего помещения
Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:
- если нужна розетка для электроплиты;
- когда решили со стиральной машиной подключить бойлер;
- если суммарная мощность приборов более 2,2 кВт.
В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.
Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить. Для того чтобы узнать о правилах подключения розетки для электроплиты рекомендуем прочесть этот материал.
Еще один неудачный пример, когда в ванной предусмотрена розетка только для стиральной машины. Но со временем приобрели бойлер. А о том, как правильно расположить и подключить розетки в ванной, читайте далее.
В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.
Результат перенапряжения сети может быть плачевным – хорошо, когда проблему вовремя обнаружили или сработал автомат и пожара удалось избежать
Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.
Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм2. Поэтому суммарная мощность приборов может быть чуть более 2 кВт.
Нельзя в такие розетки-соседки, запитанные от одной жилы, включать одновременно посудомоечную машину, духовой шкаф и обогреватель, или бойлер и стиральную машинку
Варианты обустройства двух розеток из одной
Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.
Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.
При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:
- новая точка, удаленная от существующей на пару метров;
- сдвоенная модель вместо одинарной;
- целый блок из 3-6 точек.
В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.
Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.
Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку
Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.
А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.
Подключение двойного выключателя и розетки
Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах. Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.
Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.
Как подключить двойную внешнюю розетку?

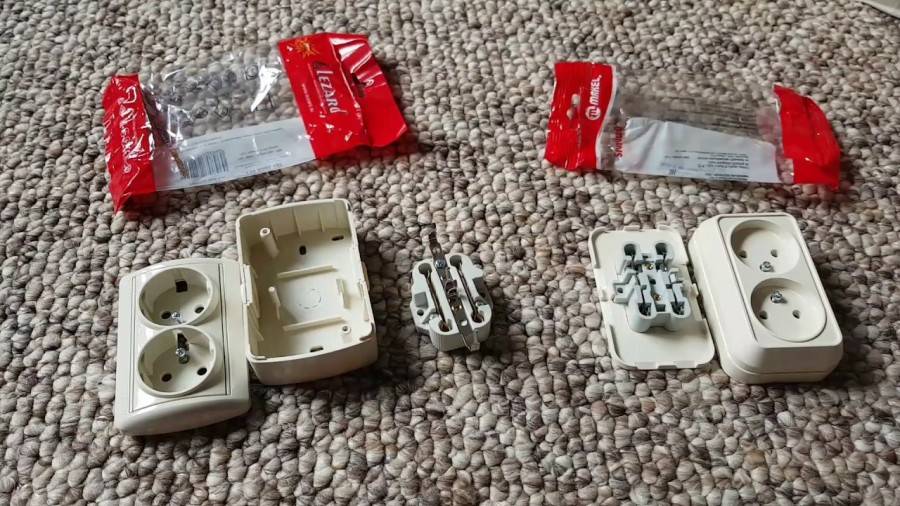

Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов: 1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах. 2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель. 3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. 4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.
5. Отмечается место крепежных отверстий. 6. Фиксируется основание прибора с помощью дюбелей типа гвозди. 7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки. 8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм. 9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой). 10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов. 11. Затем восстанавливается корпус наружной розетки в обратном порядке.
Как последовательно подключить двойные компьютерные розетки?
Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.
READ Как подключить lider evg видео
Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.
RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на: • одинарные; • двойные; • терминальные; • комбинированные.
По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.
Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.
Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.
Источник
