Как самому построить русскую печь

Русская печь с подтопком: как выполнить кладку

Русская печь с подтопком – это современная, надежная конструкция, направленная на выполнение нескольких функций. Устройство печи с подтопком позволяет готовить пищу как на чугунной плите, так и в горниле, обогревать помещение площадью в до 60 кв. м. Выглядит традиционно, что делает ее наиболее подходящей для интерьеров в деревенском стиле.

Для того чтобы собрать русскую печь с подтопком необходимо:

  1. Выложить в первом ряду основание трубы, малой и большой подпечки.
  2. Сформировать аналогично второй и третий ряд с местом под зольник в последнем.
  3. Кладку четвертого ряда начать с уступа (как и в обычной конструкции).
  4. В пятом ряду следует перекрыть зольник, а в шестом – установить колосниковую решетку, заложить газоход (если печка будет и на дровах, и на газу).
  5. Сформировать в седьмом ряду место под топку.
  6. Восьмой и девятый ряд выкладывать стесанным кирпичом.
  7. Дымоход перекрыть в десятом ряду.
  8. Выложить трубу.

Отделка готовой печи может включать в себя роспись. Расписать можно подтопок или свод горнила так, чтобы печь получилась сказочная. Лучше использовать традиционные цвета и мотивы.

Советы по технологии строительства

Возведение русской отопительной печки – вопрос серьезный. Домовладельцу без опыта в печном деле будет весьма непросто, поэтому рекомендуем запастись временем и терпением. Подробные указания по приготовлению раствора и кладке мы опубликовали в статье про строительство камина, начинающим советуем ознакомиться с указанным материалом.

Здесь мы дадим общие рекомендации, касающиеся именно русской домашней печи:

  1. Даже мини-версия отопителя весит свыше 2 тонн. Фундаментную плиту надо опереть на стабильный горизонт грунта, глубину можно определить по залеганию существующего основания жилища.
  2. В готовом здании «подошву» нужно устраивать отдельно от фундамента дома, отступив не менее 10 см. На стадии строительства коттеджа основания, наоборот, объединяются – выставляется общая опалубка и производится заливка бетоном.
  3. Нужен качественный кирпич и раствор, а не смесь из овражной глины. Правильная геометрия камней сильно облегчит вам труд – неровные кирпичи придется подпиливать.
  4. Замачивайте красный кирпич в ведре на 2—3 минуты, как изображено на фото. Огнеупор в воду не погружайте, только ополаскивайте от пыли.
  5. Допускается кладка горнила и топливника из керамического кирпича, как делали наши предки. Но помните: такие камеры боятся случайного перетопа, материал начинает крошиться и осыпаться.
  6. Скачков температуры боится и лежанка, устроенная на сыпучем основании. Вот почему рекомендуется заполнять пустоту над сводом глиняным раствором. Если засыпать полость песком, на перекрыше могут появиться мелкие трещины. Не успели построить печь, как нужно делать ремонт.
  7. Огнеупорная кладка не перевязывается с керамической, для обеспечения зазора между двумя стенками вставляется картон. Горизонтальные швы прокладываются каолиновой негорючей ватой.
  8. Трубу необязательно гнать доверху из кирпича. Облегчите конструкцию – после разделки установите сэндвич – дымоход, выходящий на крышу, как показано на фото.

Напоследок несколько слов о том, как правильно топить новую печку. Высушив печь в течение 2—3 дней (летом), сначала разведите небольшой костерок на верхней заслонке. Когда труба прогреется, начинайте помалу топить горнило, потом – нижнюю камеру. Количество дров наращивайте медленно, не торопитесь. Задача – равномерно прогреть тело печи для окончательной просушки.

Кладка

Важный параметр кладки – герметичность. Поэтому русская печь строится только из целых кирпичей, а толщина швов не должна превышать 5 мм.

Обмазка уменьшает теплопроводность печных стен и способствует отложениям на них сажи и копоти. Более того, в процессе эксплуатации глина может отслоиться и забить печные каналы. Применяют три метода кладки:

  • «в кирпич» (толщина стенки равна длине кирпича);
  • «в полкирпича» (стенка по ширине кирпича);
  • «в четверть» (стенка из кирпича, поставленного на ребро).

Внутренние стенки делают толщиной в полкирпича, наружные – в кирпич.

Перевязка швов выполняется путем использования неполноразмерного кирпича или метода тычковой и ложковой кладки, когда кирпич кладут плашмя, следующий слой – тычком наружу. Керамический кирпич «вытягивает» влагу из раствора, поэтому перед укладкой его вымачивают в воде. При строительстве русской печи нужно тщательно удалять излишки раствора, особенно внутри печи.

Возвращение традиций

Нельзя сказать, что русская печь в доме – это музейный экспонат, который неожиданно вернулся из прошлого. На самом деле, она никуда и не исчезала, более того, она является частью некоторых русских глубинок, которые незнакомы с магистральным газом.

Массовое возвращение русской кормилицы в избалованные цивилизацией дома – это не дань моде. Вероятнее всего, здесь играет роль желание людей чувствовать себя в доме комфортно и уютно, наполнить его приятным ароматом выпечки и встретиться семьей перед очагом открытого огня за вкусным ужином приготовленным в настоящей русской печи. Ведь ни одно чудо техники не даст тех ощущений и эмоций, которые испытывают люди при виде пламени.

Поможет чувствовать себя в доме комфортно и уютно

Русская печь, отделанная качественным материалом, не выглядит пришельцем в доме. Сегодня она стала более компактной, практичной и износостойкой. Печь на дровах, в зависимости от ее конструкционных особенностей, размещают не только на кухне, но и в гостиной, столовой. Мастера для удобства хозяек интегрируют в них все необходимое, вплоть до вытяжек.

Русская печь без встроенных варочных поверхностей с легкостью может занять центральное место в библиотеке, спальне. Лежанка может с легкостью заменить даже самое уютное кресло или даже диван.

Чтобы выбрать наиболее подходящий проект для дома, нужно рассмотреть подробно несколько вариантов. Они различаются размером, функциональностью, ну и конечно стоимостью.

Обустройство русской печи в загородном доме – это работа только для профессионалов. Независимо от навыков в строительстве, возведение такой конструкции требует не только умений, но и знаний особенностей, а также технологий.

Интересное дизайнерское решение

«Аля-рус» — дизайнерских хит

Эта модель имеет достаточно компактные размеры. Она не имеет дополнительного оснащения, такого как варочная поверхность, большого лежака или возможности наблюдать за эффектом пламени. Этот вариант подойдет для небольшой кухни. Такая печь украшается декоративными элементами, которые ассоциируются с Россией. Она смотрится легко и прелестно в деревянном доме. Особенности:

  • несмотря первичную простоту декора, такую печь не стоит перегружать аксессуарами. Достаточно будет нескольких украшений;
  • ее можно устанавливать не только под стенкой. За счет своей компактности, она неплохо будет смотреться и центре кухни, если позволяет площадь.

Этот вариант бюджетный. И если хочется в доме русскую печь, но при этом средства не позволяют роскоши, можно остановиться на этом варианте.

Подходит для домов в деревенском стиле

Это будет Вам интересно:

Русская изба – классический стиль

Такая конструкция лучше подходит для домов в деревенском стиле. Это могут быть строения из сруба, дерева или иметь соответствующий интерьер. Классический стиль – это печь, выполненная из кирпича, отделанная декоративными элементами.

Отличным вариантом будет использование изразцов. Они способны украсить печь и придать ей исконно русский колорит. Такие печи выполняются функциональными – есть варочная поверхность, большой и удобный лежак. Можно устанавливать ее таким образом, чтобы функциональная часть была в кухне, а декоративная топка – в гостиной. Это даст возможность наслаждаться эффектом открытого пламени и легким потрескиванием дров.

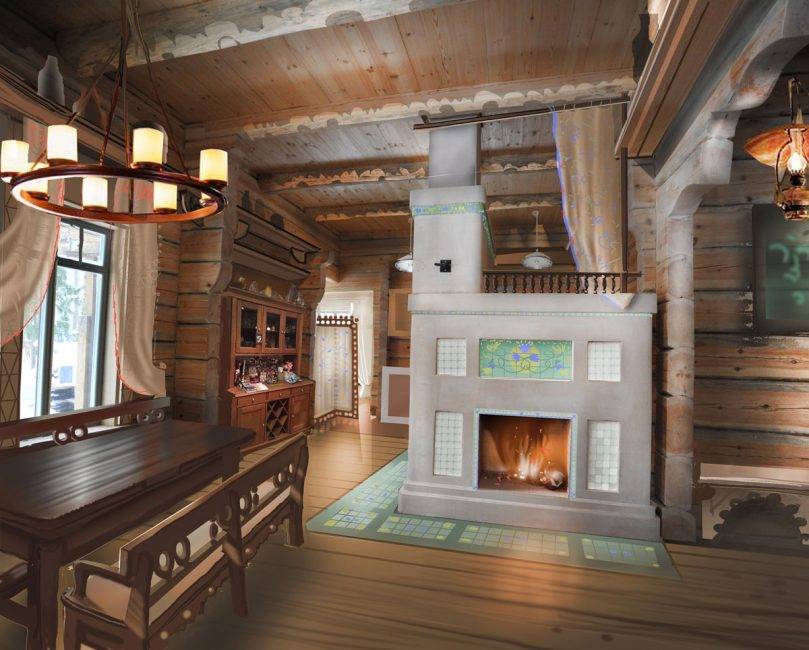

Терем – богатство и роскошь

Большая русская печь, напоминающая собой иллюстрации со старых русских сказок. Конструкция, выполненная в данном стиле – яркий акцент в любом помещении. Она красиво будет смотреться как в классическом интерьере, так и современном.

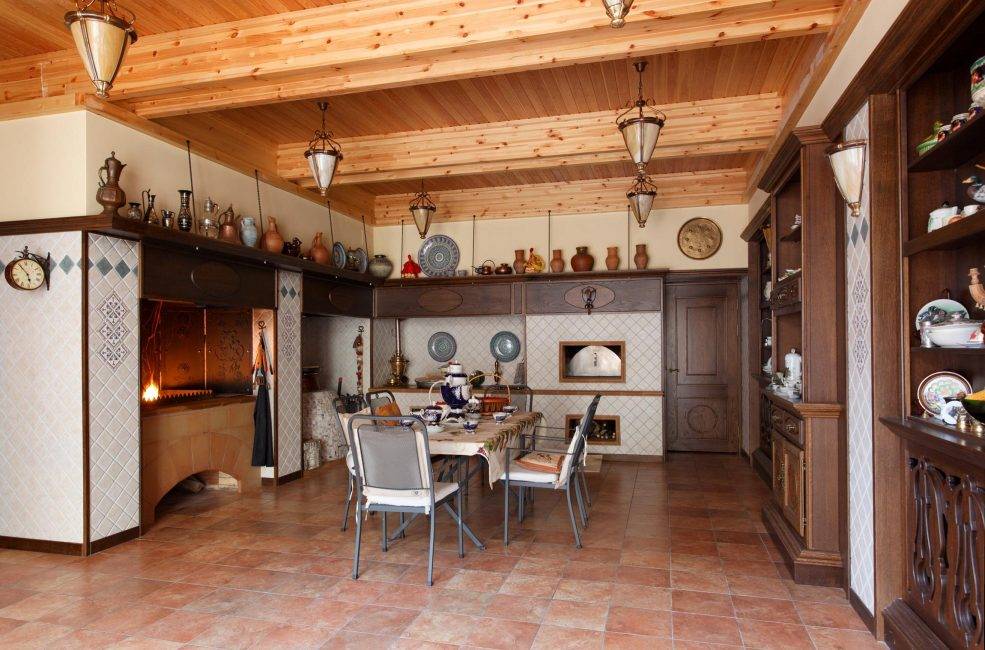

В стиле кантри

Характерные особенности:

  • допускается украшение огромным количеством изразцов. Они только придадут сказочности оформлению;
  • конструкция имеет достаточно большие размеры, поэтому подходит она только для больших помещений;
  • могут использовать многие другие декоративные украшения они не перегрузят конструкцию.

Эта модель может быть оборудована варочной поверхностью, большим лежаком, который можно украсить легкими тканями. Часто дизайнеры предлагают устанавливать ее около стены и топочную часть выносить в соседнее помещение. Это даст возможность получить одновременно многофункциональную русскую печь на кухне и красивый камин в гостиной.

Современный Дизайн квартиры-студии. 150+ Фото Идей для интерьера

Печи своими руками: схемы и чертежи

Строительство любой печи начинается с составления подробной схемы расположения и внешнего вида конструкции. Чертежи порядовки (порядовка – это точное описание размещения кирпичей в каждом ряду кладки) можно найти в сети. Но перед этим следует определиться с типом и размерами конструкции, ее месторасположением в доме.

Кроме того, не следует забывать и о потолочных перекрытиях: печь следует располагать так, чтобы ее труба не приходилась на балки. Размеры и тип конструкции во многом зависят от площади дома. Практически любой проект печи можно переработать под собственные нужны. При этом, строение печи будет одинаковым.

Так, русская печь любого вида состоит из:

  • Основания (в виде отдельного фундамента);
  • Зольника, который будет обеспечивать приток воздуха к камере сгорания, и накапливать золу;
  • Топливника с дверцей для загрузки дров;
  • Дымохода, который отвечает за вывод продуктов сгорания (одну из главных ролей тут играет металлическая заслонка, которая будет перекрывать отверстие между дымоходом и горнилом);
  • Дымооборотов – каналов, которые соединяют топливник с дымоходной трубой.

Рисунок конструкции можно сделать на обычной бумаге, можно создать разноплановые проекты с помощью программ для 3d визуализации или сделать макет печи из картона (для этого можно использовать обычный коробок, формируя внутри каналы из бумаги).

Это интересно: Как сделать дымоход в бане своими руками — схема, устройство и прочее

Нюансы кладки русских печей

В случае, когда запроектирован фундамент, его нужно делать качественно, контролируя уровнем горизонтальность основания под печь. После того, как оно готово, приступают к основному этапу работы. Разобраться, как правильно сложить русскую печь, может помочь чертеж. Основное при укладке кирпичей – придерживаться порядовки.

Чтобы конструкция получилась максимально безопасной, настоящую русскую печь делают абсолютно герметичной. По этой причине не используют треснутые кирпичи.

Толщина швов между рядами может составлять от 5 до 8 миллиметров. При обеспечении герметичности печники не советуют задействовать глину, обмазывая ею стены изнутри. Дело в том, что после этого в процессе работы агрегата на них начинает собираться сажа и понижается степень их теплопроводности.

В один или полтора кирпича кладут наружные стены, а внутренние – также в полкирпича. Если сделать внутренние стены в целый кирпич, то они получатся слишком толстыми и прогреваться будут дольше, а значит, принцип работы русской печи нарушится, и расход топлива возрастет.

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

  • Пара разноразмерных мастерков из нержавеющей стали.
  • Расшивка для швов, если планируется такой вид отделки.
  • Молоток-кирка каменщика.
  • Резиновая киянка.
  • Угловая шлифмашина (болгарка) с отрезным кругом.
  • Электрическая дрель с набором свёрл.
  • Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
  • Ножницы для работы по металлу.
  • Ёмкости для смешивания раствора.
  • Сетка для просеивания глины и песка.
  • Рулетка.
  • Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

  • Кирпич красный (марка не ниже М-150) – 1900 шт.
  • Песок — 300 кг.
  • Глина (как можно более жирная) – 250 кг.
  • Картон базальтовый или другой негорючий уплотнитель.
  • Рубероид для влагоизоляции фундамента.
  • Варочная панель двухконфорочная размерами 400х700 мм.
  • Топочные дверцы размерами 250х210 мм и 250х180 мм.
  • Колосниковая решётка 200х280 мм — 2 шт.
  • Колосниковая решётка 250х380 мм.
  • Дымовая задвижка 180х260 мм.
  • Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
  • Поддувальная дверца — 250х150 мм.
  • Заслонка горнила — 380х450 мм.
  • Бак водогрейный 120х280х500 мм.
  • Уголок стальной с полкой 60 мм — 1.5 м.
  • Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.

Подручные инструменты

Комплект необходимых инструментов так же собирают заранее. Он должен состоять из:

  • Шлифмашинки угловой 230-ка;
  • Шлифмашинки угловая 125-ка (не обязательно, но желательно, чтобы не переставлять круг и чашку);
  • удлинителя с тройником (чтобы не переключать розетки);
  • уровня 80 см;
  • уровня 30 см;
  • линейки металлической 1 м;
  • рулетки 3м;
  • мастерка строительного кладочного;
  • молотка обычного и резинового;
  • миксера с насадкой для приготовления раствора или дрели с регулирующимися оборотами;
  • ведра для замешивания раствора;
  • емкости для замачивания кирпича;
  • тряпки для рук и кирпича;
  • бетономешалки (хотя можно мешать и вручную);
  • лопаты.

Основные типы печей

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

  • отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
  • отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

Кладка голландки своими руками

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Такими бывают каменки

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

На рисунке изображена простейшая кирпичная печь для обогрева и приготовления пищи

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Русская печь в доме

Традиционный домашний быт российского крестьянина в прямом смысле строился вокруг печи. Под нее при устройстве избы отводили значительную часть внутреннего пространства. Печка не только обогревала помещение, но и служила местом для сна всей семьи, готовки пищи и выпечки хлеба.

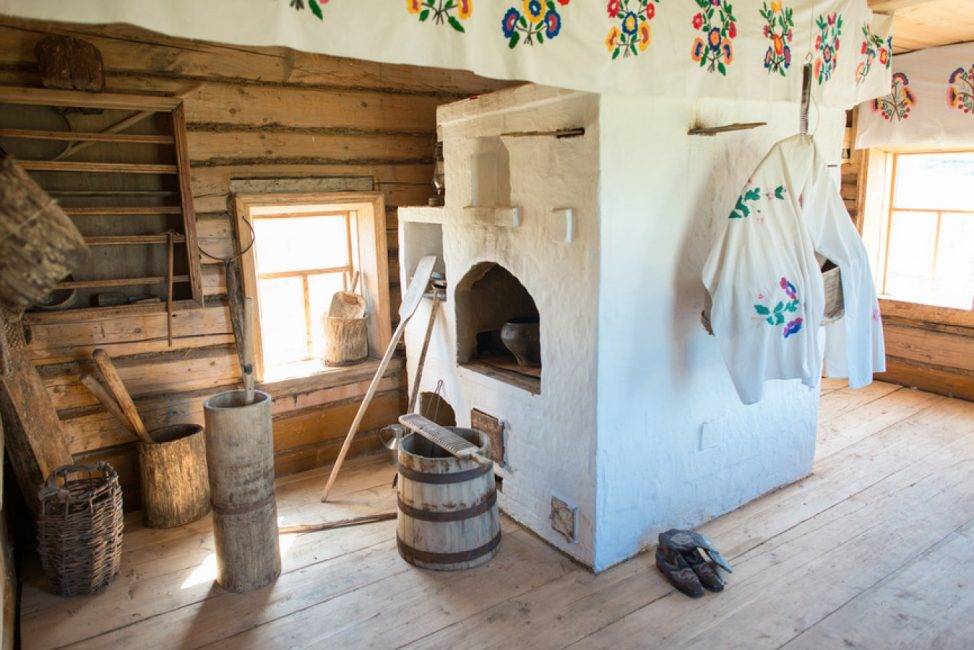

Старинная русская печь в избе

К достоинствам таких печей относят:

  • долгий срок службы при правильном уходе;
  • способность часами удерживать тепло;
  • множество дополнительных способов использования – сушка ягод и грибов, применение для хозяйственных дел и ремесел;
  • способность защищать организм от болезней.

Последнее означает, что на лежанке хорошо разогретой печи практически весь отопительный период поддерживается температура примерно 25-28 градусов тепла.

Были у такой конструкции и минусы:

  • печь в доме отнимала много полезной площади;
  • из-за значительного веса предполагала собственный фундамент (поэтому не было возможности обустраивать ее в многоэтажном доме);
  • требовала большого количества топлива;
  • топка не выдерживала высокие температуры.

Главным недостатком исторической конструкции русской печи было то, что обогрев помещения происходил лишь в средней и верхней зоне, а ближе к полу совсем не поступал. Отчасти этот недостаток компенсировался устройством дополнительных огневых камер (подтопков).

Виды печных конструкций

Печи, которые используются исключительно для тепла, в настоящее время встречаются крайне редко. Возможность проведения системы отопления сделала их применение нецелесообразным.

К таким печам относятся «голландки». Это компактная вертикальная конструкция, которая может быть двух- или одноярусной. В ней обустраивается дымоход, который может быть:

бесканальнымканальнымкомбинированным

Обязательным атрибутом каждого деревенского дома на Руси была кирпичная печь, которая выполняла варочно-отопительные функции.Поскольку еда готовится в чугунах, которые устанавливаются непосредственно в топку, блюда получаются не только невероятно вкусными, но и имеют легкий аппетитный аромат дыма.

Есть варианты русской печи с лежанкой, с варочной поверхностью, оборудованной перед топкой. Обязательным элементом конструкции является лежанка, расположенная над топкой. Дымоход в русской печи имеет канальную систему.

Наиболее распространенным вариантом варочно-отопительной печи является Шведка.

Она занимает значительно меньшую площадь, нежели русская печь. Преимуществом такой конструкции является высокая эффективность. При своей компактности она отлично справляется с обогревом дома в 30 м2.

В печи обустраивается удобная варочная поверхность, дополнительно можно установить духовой шкаф, нишу для сушки ягод, грибов. Есть конструкции печи шведка с лежанкой или камином. Качественный обогрев конструкция обеспечивает благодаря сложной системе дымоходов.

Этапы непосредственной порядовки отопительно-варочной печи

Важно помнить, что огнеупорный кирпич на схеме-порядовке обозначают штриховкой и его ни в коем случае нельзя заменять на обычный: это может обнулить все старания и не позволит печи справиться со своими принципиальными задачами

Кирпичная кладка

Этапы кирпичной порядовки выглядят следующим образом:

Начальный кирпичный ряд должен укладываться с помощью угольника, а уровни четко контролироваться

От этого зависит долговечность и эффективность будущего отопительно-варочного агрегата.
Второй ряд кладут, точно согласовывая каждый шаг с порядовкой.
Третий ряд подготавливают, учитывая его соответствие высоте дверцы поддувала.
Укладке 4-го ряда стоит уделить особое внимание. Этап кладки осуществляется в направлении вправо, здесь монтируют дверку, необходимую для удаления золы и перекрывают дверцу поддувала, а над зольником делают отверстие в виде квадрата.
Укладка 5-го ряда аналогична четвертому, но здесь еще сужают зольное отверстие.

На ряде №6 применяют шамотовый огнеупорный кирпич. Затем перед решеткой от колосника скалывают кирпич, что должно обеспечить в итоге эффективность укладки топлива на решетку. Между 6-м рядом и колосником оставляют 15-миллиметровое отверстие, заполненное золой или в крайнем случае песком, обеспечивающими компенсацию при возможном расширении материала.
На 7-м ряду делают печной канал в виде буквы П, причем его перекрывают таким образом, чтобы из него в итоге образовалось 3 канала.
Затем монтируют топочную дверь, используя в качестве основы шестой огнеупорный пласт.
8 и 9 слои аналогичны 7-му

Единственное, на чем стоит акцентировать внимание – уровни конца 9-го ряда и дверки топки обязаны совпадать. Затем стесывают кирпичи и перекрывают перегородку топки и канал слева.
10-й пласт снова состоит из кирпича, обладающего огнеупорными свойствами, но расположенного в вертикальном положении, что контролируется уровнем

Затем укладывают специальный варочный слой.

  • Последний слой должен перекрывать дверки топки и оставлять два канала, которые имеют сечение в виде квадрата.
  • Финальный «аккорд» – укладка варочной поверхности. При этом необходимо перекрыть дверцы камеры для топки, а также вмонтировать заслонку и дверцу.

Конструкция печи

Под подиной, сверху досок, кладется листовой асбест, который предохраняет от возгорания доски и не пропускает вниз тепло. С 8-го ряда начинается утолщение боковых стенок до 19 см за счет прикладывания к основной стенке кирпичей на ребро. С 8-го по 11-й ряд эти кирпичи удобнее ставить стоя. Сюда пойдут кирпичи с отбитыми углами, так как их все равно нужно стесывать. В 11-м и 17-м рядах идет перевязка разной системы кладки. Перевязка нужна для крепости печи. 8-й и 9-й ряды под подиной засыпаются речной галькой, смешанной с крупнозернистым песком или битым стеклом, битыми негодными уже чугунами. На засыпку с зазорами в 3—5 мм между кирпичами на плашку кладется подина. Сверху зазоры засыпаются сухим зернистым песком, который уплотняется постукиванием по положенной дощечке. Потом всей плоскостью кирпича подина притирается так, чтобы на ней не было бугорков.

Печь русская с лежанкой и плитой: схема кладки, размещение и расчёт основных параметров конструкции

Классическая русская печь – довольно громоздкая конструкция. Её размеры составляют 2,5 м в длину, 1,5 м по ширине и от 2 м в высоту. Такой печной агрегат способен обеспечить качественное отопление площади около 40 м.кв. За счёт разветвлённой системы внутренних дымовых каналов и ряда технических решений, обеспечивающих быстрый нагрев и высокую теплоёмкость конструкции, современные модификации могут иметь меньшие размеры.

Наиболее часто применяются 3 типоразмера русской печи:

  1. Большой (площадью от 2310*1600 мм),
  2. Средний (площадью не более 2130*1470 мм),
  3. Малый (площадь основы не превышает 1780*1240 мм).

Конфигурация и габариты отопительного агрегата, а также его расположение в помещении выбираются в зависимости от размеров и планировки последнего.

Самой важной частью проекта является схема русской печи. Именно она позволяет принять конфигурацию агрегата, а также определить необходимое количество стройматериалов и рассчитать общий объём работ

Поэтому нужно постараться, чтобы чертёж был максимально точным.

Конструкция русской (духовой) печи

В печи можно выделить три основные составляющие:

  1. Фундамент.
  2. Корпус.
  3. Дымовая труба.

Фундамент

Глубина заложения фундамента под печь зависит от свойства грунтов, отапливается ли здание в холодный период времени, каков уровень грунтовых вод. В случае непостоянного прогрева здания глубина подошвы фундамента предусматривается ниже глубины промерзания грунта в наиболее холодное время.

1 — подошва фундамента; 2 — бутовая кладка; 3 — глубина закладки; 4 — гидроизоляция; 5 — уровень пола; 6 — массив печи

Бутобетон состоит из бетонной смеси и бутового камня.

  • цемент М400 — 1 часть;
  • песок — 2 части;
  • гравий или щебень фракции менее 3 см — 4 части.

Для изготовления бетона песок берется с минимальным количеством органических, глинистых, пылевидных, слюдяных примесей, которые значительно понижают прочностные и морозостойкие свойства бетона.

Вода вливается в сухую смесь цемента, песка и гравия постепенно, при постоянном перемешивании ингредиентов до достижения необходимой подвижности смеси. В этом случае объем воды примерно равен объему взятого цемента.

Фундамент под печь можно сооружать как с помощью опалубки, так и безопалубочным способом при плотных неосыпающихся грунтах и глубине подошвы фундамента менее 1,25 м. В случае безопалубочного устройства размер котлована должен соответствовать размеру фундамента. Под подошву фундамента необходимо уложить слой утрамбованного щебня толщиной не менее 10 см.

Бутобетонная кладка представляет собой процесс втапливания бутового камня в слой уложенного бетонного слоя высотой 20 см. Бутовый камень должен быть меньше 30 см, его погружают в слой бетона на глубину больше 1/2 его высоты. Зазор между укладываемыми камнями, а также между камнем и опалубкой составляет 4–6 см. Когда слой бута полностью уложен, настилается следующий слой бетона и процесс втапливания камня повторяется.

Для достижения полноценного качества бетонных работ перерывы в процессе устройства фундамента допускаются, только когда промежутки между камнями заполнены бетоном последнего слоя. В сухую, ветреную или жаркую погоду при перерывах в работе более суток для предотвращения быстрого высыхания поверхность бетона покрывают каким-либо материалом (можно толем) и 3–4 раза в день смачивают водой. Перед возобновлением работы поверхность последнего слоя очищается от загрязнения и смачивается водой.

Бутовый камень можно заменить обломками красного кирпича или кусками бетона, заполнителем же бетонной смеси может быть кирпичный щебень. Камни, обломки кирпича до погружения их в бетонную смесь должны быть тщательно очищены от загрязнений. В сухую и жарку погоду в случае использования битого кирпича обломки перед укладкой вымачиваются в воде.

Сроки набирания бетоном прочности зависят от его температуры. При температуре 10 °С за первые сутки он наберет примерно 10% своей полной прочности, за 7 дней примерно 60%, а за 28 дней — 85%. При увеличении температуры бетона сроки его полного набирания прочности сокращаются. Приступать к кирпичной кладке на поверхности фундамента необходимо не ранее чем спустя 14–28 дней.

Корпус печи

В русской избе печь устанавливали в углу недалеко от двери. От одной стены отступали примерно 20 см, а от другой, где находилась входная дверь, примерно 1 метр. В этом месте часто обустраивали чулан, где хранили продукты и кухонную утварь.

На поверхность фундамента, набравшего прочность, укладывается 2 слоя гидроизоляционного материала (рубероид, толь или др.). Далее выкладывается основание печи (опечье). В классической русской печи прошлого для этого использовали деревянный брус или бревно.

1 — подпечье; 2 — подшесток; 3 — шесток; 4 — под; 5 — душник; 6 — перекрыша; 7 — полудверка; 8 — задвижка; 9 — труба дымохода

Подшесток служил для хранения кухонной утвари, а в подпечье укладывали инвентарь для печи (ухваты, кочерги, сковородники). Сейчас эту часть печи выкладывают преимущественно из кирпича (глиняного обыкновенного). Причем использовать нужно полнотелый. Кирпич бывает лицевой и рядовой. Лицевой используется для облицовки, рядовой — для внутренней кладки печи. Для поверхностей, соприкасающихся с открытым огнем, необходимо применять огнеупорный кирпич (шамотный), который выдерживает температуры более 1300 °С.

Схема печного устройства

Выбрав за основу для сбора дровяной печки из кирпича одну из схем порядовки, ее необходимо распечатать и подробно изучить.

Печники рекомендуют для дома или дачи выбирать модель шведку. Можно соорудить русскую печь для дома. Выбор за хозяином.

Фото увеличиваются, нажимайте!

Рассмотрим правила укладки отопительно-варочной модели, которая подойдет как для дома, так и для дачи. Практическое руководство для домашнего мастера подкрепим фото.

  1. Выкладка любой печки начинается с нижнего ряда, который должен быть идеально ровным. Здесь требуется применить уровень, строительный уголок. Работа начинается с внешнего контура и переходит в центр. Кирпичи соединяются с помощью глиняного раствора.
  2. Второй ряд имеет функциональное значение. Необходимо заложить отверстие поддувала с дверкой. Определив место дверки по нужной стороне, выкладываем в шахматном порядке кирпичи, чтобы швы не выстраивались в единую вертикальную линию. Чередуют длинные и короткие детали.
  3. Поднимают третий ряд до верхнего края двери поддувала, перекрывая ее сверху.
  4. Четвертый ряд имеет свою особенность — кирпич кладут слева и устанавливают в районе поддувала еще одну дверь. Этот отсек будет отвечать за скопление и вычистку полученной от сгорания дров золы. Отверстие будет располагаться и в пятом ряду. Поэтому принцип работ одинаков. Здесь необходимо предусмотреть стесывание кирпича, чтобы острые углы не мешали очищению отсека.
  5. С шестого ряда в ход идет огнеупорный кирпич. Начинается выкладка топки, где температура бывает самой высокой. Чертежи порядовки обычно имеют особую штриховку расположения этого материала. Поэтому сложностей возникнуть не должно. По схеме можно заранее высчитать количество всех материалов. В основание ряда закладывается решетка, на которую будут ложиться дрова. Необходимо стесать грубые углы, чтобы решетка легла ровна.
  6. С седьмого ряда помимо топочного отсека происходит перестроение канала, он разделяется на три колодца. Следуя схеме, этот нюанс не останется незамеченным.
  7. На горизонталь 6 ряда монтируется дверка топки, которая постепенно перекрывается кирпичом сверху.
  8. Постепенно приближаемся к варочному отсеку кирпичной печки, соблюдая последовательность схем порядовки.
  9. После завершения кладки варочного портала переходят к нюансам отопительного очага. От правильности его возведения зависит, насколько тепло будет в доме в холодное время.

Отдельно стоит уделить время для изучения дымоходной системы, которая в каждом доме имеет свои особенности.

Заключение:

Отдельно стоит уделить время для изучения дымоходной системы, которая в каждом доме имеет свои особенности. Некоторые хозяева выбирают способ встраивания печи в уже готовую трубу, имеющую отдельные колодцы для удаления продуктов горения и фильтрации воздуха. Иногда приходится выстраивать отдельную трубу для дровяной печи, которая удалена от вытяжного канала. Тогда специфика работ по возведению печки в конце монтажа будет иметь иную последовательность. Создавайте в доме комфорт и тепло самостоятельно, чтобы потом получать от этого удовольствие. Обязательно вложите душу в процесс построения дровяного очага. Печка отдаст свое тепло каждому члену семьи и в зимнюю стужу, и при осенней слякоти. Если добавить смекалки и дизайнерских идей по оформлению фасадной  части или по всему периметру очага, то печка может стать уникальным объектом интерьера загородного дома или дачи.

Видеоматериал:

Советуем вам посмотреть видео, в котором рассказывается как построить печь своими руками:

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

  • подпечья, используемого для сушки дров, его делают не всегда;
  • холодной печурки для хранения кухонной утвари, ее также может не быть;
  • шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
  • пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
  • горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
  • щеки – передней стенки горнила;
  • устья печи – отверстия между щеками;
  • перетрубья – ниши, над которой начинается дымоотводящая труба;
  • вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
  • лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

  1. Подпечье. Оно необходимо для сушки и хранения дров.
  2. Холодная печурка — это маленькая выемка для хранения посуды.
  3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
  4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
  5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
  6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
  7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
  8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
  9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
