Как подсоединить антенный кабель к штекеру: подробные инструкции по разделке и подключению

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

  • разветвитель;
  • антенный кабель;
  • антенный усилитель;
  • кусачки;
  • остро наточенный нож или скальпель;
  • паяльник.

Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Как соединить штекер с телевизионным кабелем

План действий делится на 2 основных этапа:

  • подготовка (зачистка) кабеля;
  • накручивание разъема.

Разделка кабеля

Ниже предоставлена инструкция, в которой написаны определенные размеры. Вы можете немного отклониться от приведенных значений. Установка штекера на телекабель все равно пройдет успешно.

  1. Удалите внешнюю оболочку на 10-12 мм от любого края кабеля. Сначала сделайте легкий надрез по окружности провода, чтобы не повредить внутреннюю оплетку. Затем руками снимите материал.
  2. Полностью отогните экран во внутреннюю сторону кабеля, то есть на внешнюю изоляцию. Можно расправить равномерно оплетку с фольгой по всей окружности. Или скрутить все в один жгут. Разницы особой нет, так как в конце все равно будет контакт с корпусом F-разъема. Перед загибом можете надрезать экран вдоль, как это сделано на изображениях ниже. Так будет проще загнуть и расправить.
  3. Аналогичным образом, через несильный надрез, уберите внутренний изолирующий материал, оставив всего 2-3 мм.

Как правильно одеть штекер

  1. Теперь нужно одеть имеющийся штекер, а точнее, разъем. Всю конструкцию штекера раскрутите, возьмите только разъем. С усилием руками начните накручивать разъем на телевизионный провод. Если движение выполняется с трудом, штекер можно зажать в плоскогубцы. Накручивать требуется до момента, когда экран полностью не спрячется под разъемом. Жила должна полностью высунуться с разъема, образовав небольшой запас. А внутренняя изоляция может немного выступить внутри разъема. Если внутри выступили металлические нити от экрана, то обязательно необходимо удалить их. Кончиком ножа аккуратно срезаете нити, чтобы внутри не случилось замыкания экрана с сердечником кабеля.
  2. Кусачками или ножницами укоротите жилу так, чтобы она выступала с разъема всего на 2-3 мм.
  3. Последний шаг заключается в обратном вкручивании ранее отсоединенного переходника к разъему типа F. Сборка не отличается от типа переходника.

Инструкция выше полезна также, когда необходимо подключить усилитель к антенне или использовать одну антенну на несколько телевизоров. В первом случае может использоваться внешний усилитель, который врезается в кабель. Последний прикручивается к усилителю как раз через F-разъемы. Аналогичное соединение необходимо и при подключении 2-3 телевизоров к одной цифровой антенне. Там задействуется разветвитель (делитель, сплиттер) сигнала. К нему тоже нужно присоединяться к резьбовым гнездам с помощью F-разъемов.

Монтаж разъема также осуществляется, когда нужно соединить кабель при обрыве или для удлинения.

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги.

Соединение

После покупки подходящего кабеля необходимо подключить его к телевизору.Этот этап не менее важен, чем выбор провода, так как даже самый дорогое и качественное изделие не будет передавать хороший сигнал, если подключение будет произведено неправильно.Установка штекераПокупать штекеры советуется из того же магазина, где и кабели. Попросите продавца помочь Вам выбрать подходящие комплектующие.Самым распространенным видом штекера является F-штекер. Он предназначен для передачи сигналов как аналогового так и цифрового телевидения.

Подключить штекер к антенному проводу очень просто:

Канцелярским ножом сделайте круговой надрез верхнего защитного слоя до экранной оболочки длиной в пару сантиметров;
После удаления внешней оболочки осторожно отгибайте назад экран или оплетку. Часть фольги загибайте повторно, чтобы с штекером контактировала не внутренняя, а внешняя ее часть;
Снимите изоляционную оболочку центрального провода;
Наденьте штекер на кабель и прокрутите его по часовой стрелке до упора;
Срежьте лишние куски жилы.. Установка штекера завершена

Установка штекера завершена.

Еще полезно посмотреть видео, как подсоединить телевизионный штекер к коаксеальному кабелю:

Иногда качество тв сигнала неожиданно снижается. В таких случаях необходимо выявить причины ухудшения сигнала и устранить их.

  • При повреждениях кабеля для начала необходимо найти место разрыва.Далее разделите кабель на 2 части и с каждым из частей проведите ту же операцию, что и при надевании штекера. Купите специальные насадки, которые одеваются на кабель и соединяют поврежденные части.
  • Аналогичным образом можно удлинить кабель. Рекомендуется использовать для удлинения кабель одинаковой марки и модели.
  • Качество сигнала также может падать из-за резких поворотов телевизионного провода.Нельзя гнуть кабель резко на 90 градусов. Обязательно изгибайте кабель с определенным радиусом.

Обязательно посмотрите видео, как соединить телевизионный кабель:

Как выбрать ТВ-тюнер

Собираясь заказать ТВ-тюнер для монитора, компьютера, ноутбука или автомобиля, ознакомьтесь с критериями выбора. Грамотный и основательный подход поможет выбрать действительно оптимальный видеотюнер, который будет осуществлять прием ТВ-каналов с автомобильной антенны или спутникового и кабельного ТВ

Для этого обратите внимание на несколько полезных советов:

Определитесь между аналоговым и цифровым устройством. Первый вариант отлично подойдет в случае, если вы собираетесь сделать привычное эфирное телевидение, которое принимаете на коллективную или комнатную крышу, или у вас дома есть кабельное ТВ. Этот тип настройщика является самым сложным в реализации, т.к. он должен обеспечить хорошее качество приема в разных условиях и защиту от помех. Цифровой может стать предпочтительным вариантом, т.к. цифровое телевидение сегодня стало широко распространенным. Часто можно встретить гибридные модели, способные поддерживать несколько типов сигнала.
Сделайте выбор между внутренним и внешним TV-тюнером. Первый занимает минимум места, т.к. устанавливается внутрь ПК, но для этого нужно вскрыть корпус компьютера

Боле удобным в этом плане является внешнее устройство с подключением посредством USB.
Обратите внимание на дополнительные функции. Будет хорошо, если выбранная модель может захватывать видео, принимать сигналы FM-радиостанций и т.д.

Для цифрового телевидения

Если вас интересует цифровое ТВ, то обратите внимание на DVB-T тюнеры. По сравнению с аналоговым вещанием цифровое способно обеспечить высокое качество картинки независимо от разного рода помех. Цифровой поток нередко включает в себя несколько аудиотреков, в том числе многоканальных

Кроме DVB-T, к цифровым видеотюнерам относятся DVB-S/S2 и DVB-C – первые являются спутниковыми, а вторые кабельными. Можете сразу приобрести своего рода мегагибридный TV-тюнер, которые сочетает в себе аналоговые и два цифровых типа телевизионного вещания

Цифровой поток нередко включает в себя несколько аудиотреков, в том числе многоканальных. Кроме DVB-T, к цифровым видеотюнерам относятся DVB-S/S2 и DVB-C – первые являются спутниковыми, а вторые кабельными. Можете сразу приобрести своего рода мегагибридный TV-тюнер, которые сочетает в себе аналоговые и два цифровых типа телевизионного вещания.

Для аналогового телевидения

Выбираемое для аналогов ТВ устройство обязательно должно быть способным обеспечить приемлемый уровень качества в разных условиях и иметь развитые механизмы обработки сигнала. Правда, далеко не все модели аналоговых тюнеров могут отвечать этим требования. Некоторые устройства обладают крайне ограниченным функционалом и предоставляют пользователю картинки неудовлетворительного качества. Особое значение имеет функционал и удобство работы с ПО. Идеальным выбором может стать гибридный вариант ТВ-тюнера, который можно использовать и для цифрового ТВ.

Для автомобиля

Большую популярность приобрели активные антенны, устанавливаемые внутри салона на лобовое стекло. Такие антенны имеют компактные размеры. Чтобы увеличить функционал устройства такого типа, подберите подходящий TV-тюнер. Востребованы и цифровые модели DVB-T2, используемые для приема разных каналов связи. Благодаря им вы сможете просматривать любимые передачи на качественном уровне. Среди известных автомобильных цифровых приемников можно выделить INCAR DTV-16, BGT-TV-Box, MyDean DTV-1519 и др. Однако их стоимость превышает 11-12 тысяч рублей.

Выбор кабеля

Для соединения антенны с телевизором или цифровой приставкой необходим коаксиальный кабель сопротивлением 75 Ом. На рынке имеется множество марок разных производителей. Какой выбрать?

Начните с типа сердечника.

Для передачи телесигнала от антенны к ТВ-приемнику применяются кабели, у которых центральная жила сделана:

  • Из чистой меди. Используются для систем спутникового телевидения: транслируемый из космоса сигнал имеет крайне малую мощность, и любые потери тут неуместны. Медь же имеет очень низкое сопротивление.
  • С омеднением. Центральная жила стальная, но покрыта сверху тонким слоем меди. Такие кабели используются для эфирных телесистем: потери сигнала больше, но не критичны, а стоит омедненная сталь почти в 2 раза дешевле.

При выборе кабеля важно учесть:

  • Тип передаваемого сигнала. «Брендовые» марки кабелей лучше использовать для спутниковых телеантенн. Для эфира или кабельной разводки достаточно простых отечественных.
  • Длину трассы. Даже «премиум» марки имеют внутреннее сопротивление, и чем длиннее путь сигнала, тем больше его потери. На дистанциях до 5 м этим можно пренебречь, но при подключении внешней антенны на высокой мачте расстояние будет сказываться.
  • Толщину центральной жилы. Стандартные кабели имеют жилу в 1 мм толщиной. Встречаются и более тонкие шнуры с полумиллиметровой жилой. Они удобнее при монтаже, но их труднее подсоединять к устройствам, а потери на сопротивление часто выше.
  • Возможные помехи на пути прокладки. Если рядом будут источники помех (линии сигнализации, электропроводка и пр.), лучше купить вариант с максимальным экранированием.
  • Материал внешней оболочки. Кабель снаружи изолируется с помощью ПВХ черного цвета или полиэтилена – белого. Разница внутри помещения небольшая, но для уличных работ мастера рекомендуют более надежный ПВХ.

Среди марок кабелей, применяемых для телеантенн, наибольшей популярностью пользуются следующие:

  • RG 6. Продукт совместного российско-китайского производства. Недорогие, но качественные, экранированные, с центральной жилой в 1 мм из стали или меди, оплеткой из алюминия и оболочкой из ПВХ.
  • РК 75. Чисто российский аналог RG 6, выпускаемый еще с советских времен. Имеет медную центральную жилу диаметром в 1 мм, оплетку из меди или же двойной экран из луженой меди и алюминиевого лавсана. Может использоваться как для трансляции эфирного или кабельного ТВ, так и для подключения спутниковых антенн (при двойном экране).
  • RG 59. Тонкий и легкий кабель с жилой в 0,5 мм. Универсален, но из-за высокого сопротивления жилы малопригоден для передачи сигнала на расстояние более 200 м.
  • SAT 50. Итальянский, с миллиметровой жилой и двухслойным усиленной оплеткой из меди и олова. Отличается высоким коэффициентом экранирования – до 60 дБ.

Приставка через Wi-Fi мост

Согласитесь, если завести роутер домой придется, то вот к приставке можно и не проводить провод. Если только приставку можно было бы подключить по Wi-Fi к роутеру. Беда в том, что обычно как раз в приставках интерактивного ТВ нет Wi-Fi. Но есть общее проверенное решение (тестировали на Ростелекоме и Билайне) – построить Wi-Fi мост.

Wi-Fi мост – это два отдельных устройство. Одно из них подключается к роутеру, а другое к самой ТВ приставке. Между собой они соединяются по Wi-Fi. Универсальный способ для любых технологий.

Скорее всего сейчас есть и другие решения, моей задачей было больше показать саму доступность идеи организации дома такого моста – ведь можно поставить один передатчик и несколько приемников.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток.
Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

  • CABLETECH – фирма-производитель CABLETECH (Китай).
  • RG 6U/48 – марка кабеля.
  • HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
  • 75 OHM – волновое сопротивление 75 Ом.
  • 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

С чего следует начать?

Перед тем как подсоединять антенный кабель к штекеру, нужно выполнить подготовительные работы. Подсоединение осуществляется двумя способами: экранирующая оплетка заворачивается, а можно также обойтись и без этого. Судя по многочисленным отзывам, самый лучший и надежный контакт достигается именно с завернутой оплеткой. Разделывается кабель при помощи ножа или резака. Для этого от его конца отступают на полтора сантиметра. Далее аккуратно по кругу разрезают внешний изоляционный слой

Важно чтобы оплетка и алюминиевая фольга остались целыми. Отрезанная изоляция удаляется

В результате и оплетка, и фольга должны получиться открытыми. Затем они заворачиваются назад.

С целью улучшить прочность фольги ее изнутри обматывают полиэтиленом. Как утверждают специалисты, в ходе зачистки фольга часто повреждается. Если штекер насадить на кабель с отвернутой фольгой, контакт будет некачественный. Поэтому часть фольги некоторые мастера загибают обратно токопроводящей частью сверху. После необходимо снять изоляцию с центральной жилы. В данном случае от конца провода также отступают, но на 10 мм

Важно не испортить сам кабель

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

  • выбор места размещения сплиттера и закрепление его в нем;
  • снятие заглушек с использующихся разъемов;
  • разделка и подсоединение ТВ кабеля.

Подключение кабеля к штекеру

F — разъем папа

Чтобы сразу без переделок правильно подключить антенный кабель к штекеру достаточно соблюдать некоторые размеры и последовательность действий, при этом не опасайтесь что вас может ударить током, так как напряжение в кабеле весьма малы. Итак чтобы правильно зачистить ТВ кабель нужно:

  • на расстоянии 12 — 15 мм сделайте надрез наружной оболочки чтобы не повредить оплетку и наклоняя в стороны отломите и стащите ее (можно сделать это и удобным для вас способом);
  • заверните оплетку;
  • при завороте фольги учитывайте что ее внутренний слой не проводит ток, поэтому его снова повернуть вокруг оси наружным слоем вверх или вовсе его удалить;
  • надрежьте диэлектрик центральной жилы на расстоянии 8 -10 мм от конца и снимите его;
  • накрутите F — разъем на кабель;
  • закрутите штекер в коннектор.

Если центральная жила выглядывает более чем на 4 мм она может упереться внутри разъема и не дать закрутиться до конца гайке, поэтому лишнее удалите.

При малом диаметре кабеля можно накрутить немного изоленты и уже на него заворачивать оплетку.

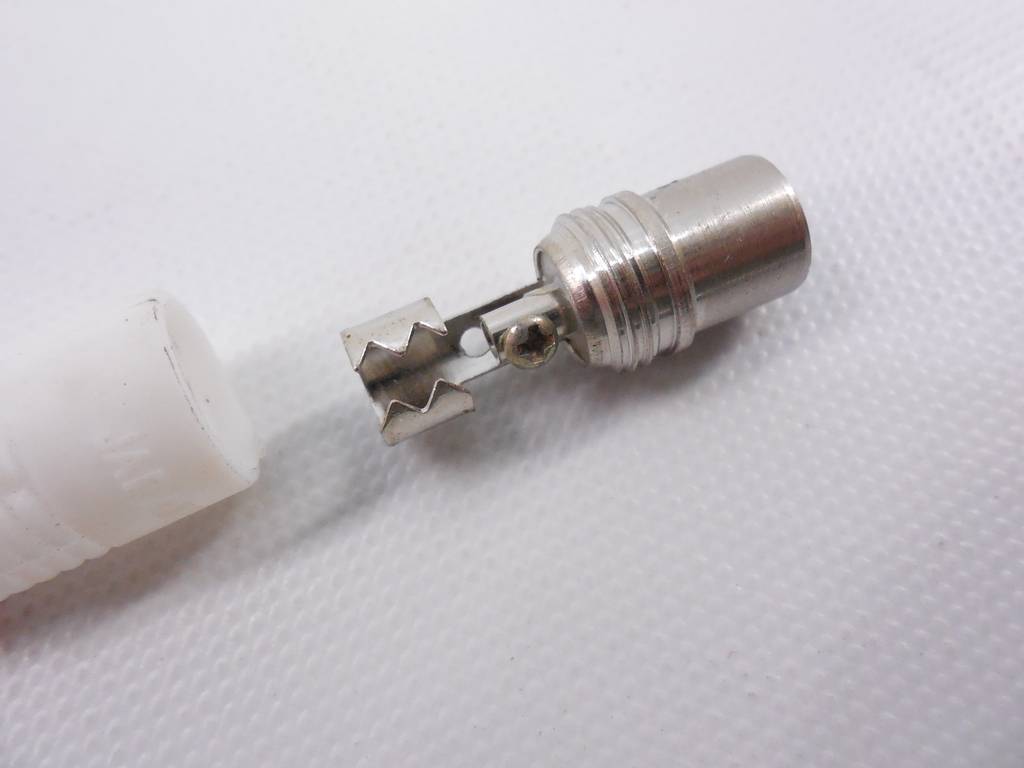

Штекер с обжимом

В данном случае центральная жила зажимается винтом, а оплетка обжимается корпусом штекера:

  • на кабель надевается защитный кожух;
  • наружная оболочка зачищается на 10 мм;
  • алюминиевая фольга удаляется;
  • на 3 мм удаляется изоляция центральной жилы;
  • оплетка накручивается на оставшийся диэлектрик;
  • центральная жила вставляется в паз и зажимается винтом;
  • корпусом штекера обжимается оплетка;
  • защитный кожух накручиваем на корпус.

Подключение сепаратора блока питания антенны

В данном случае при подключении кабеля к блоку питания несколько меняются размеры:

Правильно подключаем блок питания к антенне

  • наружная защитная оболочка зачищается на 15 мм;
  • удаляется фольга;
  • оплетка сдвигается к защитной оболочке;
  • на 5 мм удаляется диэлектрик центральной жилы;
  • ослабляется винты крепления кабеля в сепараторе;
  • в получившиеся проемы вставляется кабель и зажимается винтами.

Будьте внимательны при зажиме оплетки: во-первых она должна касаться залуженной площадки на плате; во-вторых, следите чтобы оплетка не коснулась центральной жилы.

Для просмотра эфирных телеканалов, помимо выбора подходящей антенны, необходимо ее корректное подключение

Разберемся, как правильно это сделать, на что обратить особое внимание и как избежать возможных проблем, о которых вы могли и не догадываться

Соединение телевизионного кабеля пайкой

Соединение отрезков кабеля с помощью пайки можно назвать самым удобным, надежным, недорогим способом. С помощью паяльника и припоя можно надежно закрепить отрезки кабеля разных диаметров или закрепить (зафиксировать) экран из алюминиевой фольги к проволочной экранной оплетке. Такая технология позволяет без потерь передаваемого сигнала соединять любые экранированные провода (низкочастотные, высокочастотные, телевизионные и т. д.).

Прежде чем начинать пайку мест соединений, надо зачистить оба конца от изоляции на расстоянии 20 мм. Загнуть экраны назад. Центральную жилу очистить таким образом, чтобы получилась небольшая ступенька (длиной 2-3 мм) в ее изолирующем элементе. В результате медная жила будет очищена от защитного покрытия наполовину. Далее надо разделить срезанную половину изоляции и центральную жилу между собой с углом 45 градусов друг от друга.

Затем обе медные жилы нужно залудить оловянным припоем (использовать канифоль). После того как концы залужены выполнить пайку медных жил между собой. На месте пайки не должно быть наплывов, капельных образований, сосулек из потекшего олова. Если таковые есть, нужно произвести зачистку шкуркой либо надфилем до ровной поверхности. Далее легким нажимом сводим ступеньки защитного слоя вместе и изолируем место пайки.

Когда место пайки было надежно изолировано, начинаем соединение экранной оплетки обоих концов

Обратите внимание, что оплетка центральной жилы сделана на основе алюминиевой фольги, с одной стороны имеет бумажную основу, а бумага не является проводником электронных сигналов. Поэтому экранную оболочку рекомендуется укладывать бумажной основой в изолированной части центральной жилы, снаружи будет алюминиевая часть

Например, при соединении двух алюминиевых экранов нужно, чтобы алюминиевая часть одного экрана соприкасалась с алюминиевой частью другого. Это дает устойчивую проходимость сигнала и выдает необходимое качество изображения телевизионного аппарата.

Как удлинить кабель антенны телевизора

Скрутка

Самый легкий в реализации способ соединения двух отрезков кабеля. Для него не понадобится никаких дополнительных приспособлений. Однако, наряду со своей простотой, он является и наименее надежным, да и внешне выглядит тоже не очень. Скрученные контакты с течением времени могут окислиться, что повлечет за собой значительное ухудшению качества передаваемого по телевизионной линии изображения. Этот вариант скорее уж подойдет в качестве временной меры, когда нет возможности произвести удлинение кабеля как-то иначе.

Для скрутки нужно:

  • Снять внешнюю изоляцию примерно на 5 сантиметров и, стараясь не нарушить целостность оплётки, отодвинуть её;
  • Убрать изоляцию, проходящую внутри кабеля, обеспечив тем самым доступ к жиле проходящей в центре на 2-3 см;
  • Тщательно перекрутить между собой жилы наращиваемого кабеля и используемого для удлинения куска, и закрыть это место изолентой;
  • Произвести скрутку экранов в месте произведенного соединения и тщательно заизолировать это место.

Особо важным моментом при подобном соединении является полное исключение возможности контакта центральной части кабеля с экраном.

Использование сплиттера

Сплиттер – представляет собой специальный прибор, который обеспечивает разветвление телевизионного сигнала. Его используют, когда необходимо не просто сделать антенный кабель длиннее, а создать новое ответвление, позволяющее пустить сигнал на еще один телевизор.

Для реализации данного способа необходимо приобрести использования сам сплиттер и в зависимости от того, какую его модель вы подобрали, F-разъемы либо ТВ-штекера

Особое внимание следует уделить маркировке устройства. Сплиттер оснащен одним отверстием для установки провода, тянущегося от антенны — он обозначен гравировкой «IN» -INPUT и несколькими выходными отверстиями — для кабелей тянущихся к телевизорам

Применяя этот способ, важно правильно разделить концы кабеля, идущего от антенны и установить их в разъёмы. Для этого следует:

Снять проходящую сверху изоляцию примерно на 2-3 см и, осторожно отодвинуть оплётку в противоположную ее расположению сторону;
Сделав отступ от края на 2-3 мм, убрать изоляцию, которая проходит внутри, оголив тем самым расположенную по центру жилу;
Тщательно закрепить на кабеле F-разъем (если получилось не плотно – сделайте подмотку при помощи фольги);
Произвести срез проходящей по центру жилы так, чтобы ее выступ за конец разъема был не более чем пол сантиметра;
Произвести аналогичные действия с другим концом;
Произвести присоединение кабелей к сплиттеру, обращая при этом внимание на его маркировку.

Использование переходника

Применение проводника дает возможность выполнить его наиболее эстетично и качественно. Этот способ используют в основном в тех случаях, когда требуется просто продлить уже имеющуюся линию. Порядок производимых в данном случае операций практически полностью идентичен предыдущему способу. Отличие же состоит лишь в том, что дополнительно вам потребуется приобрести переходник и два F-разъема.

Действовать в данном случае необходимо следующим образом:

  • расположить F-разъемы на концах антенного кабеля (так же как и в предыдущем способе);
  • произвести соединение частей линии, совместив для этого F-разъем с переходником.

Использование пайки

Пайка — еще одним вариант, который может быть использован для соединения проводов. Она не требует применения большого количества вспомогательного оборудования, она неразборна и недорогостояща. Для того чтобы спаять кабель, вам понадобятся паяльник и минимум навыков обращения с ним. Перед тем, как производить пайку следует произвести операции аналогичные приготовлению к скрутке и только потом паять.

Мы рассмотрели наиболее простые и распространенные способы удлинения антенного кабеля для телевизора. Какой наиболее подойдет для каждой конкретной ситуации – решайте сами. Если вам требуется выполнить экстренное соединение – используйте скрутку, а для наиболее долговечного и надежного скрепления — сплиттер или переходник.
