В чем причина несовместимости?
- Процесс окисления алюминиевого провода неотвратим, поскольку в окружающем воздухе всегда присутствует влага. Контакт с медным проводником значительно ускоряет его течение. В итоге у слоя окислов удельное сопротивление получается выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
- Алюминиевый провод по сравнению с медным обладает меньшей электропроводимостью, отчего сильнее греется. В ходе эксплуатации проводники несколько раз проходят через нагрев и охлаждение, при этом они сжимаются и расширяются. Если учесть существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя короткое время контакт ослабнет, и будет греться.
- Гальваническая несовместимость этих двух материалов приводит к возникновению электролизной реакции при протекании электротока. Даже минимальная влажность способствует возникновению коррозии узла. Отсюда все прелести: нагрев, оплавление изоляции, замыкание и, как итог – возгорание. И здесь даже защита кабеля металлорукавом не поможет.
Короткие выводы
Как же избежать нежелательных последствий, когда приходится делать соединение меди и алюминия в проводке или распределительной коробке? Анализируя вышесказанное, напрашиваются два простых вывода:
- Не допускать прямого контакта медного и алюминиевого проводника.
- Исключить доступ воздуха в соединительный узел.
Ну, условия второго умозаключения мы выполнить вряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.
Соединяем провода скруткой
Скрутка
Наиболее часто для соединения проводов используется обыкновенная скрутка. Это простой в своем исполнении метод, не требующий использования дополнительных приспособлений. Одновременно с этим скрутка – наименее надежный вариант соединения проводников, в особенности, если они изготовлены из разных материалов.
Каждый металл имеет склонность к некоторому изменению своих размеров при перепадах температуры. Для разных металлов показатель температурного расширения различается. Из-за этого свойства материалов при изменении температуры в соединении может появиться зазор. Он приведет к повышению сопротивления контакта, в результате чего начнет выделяться тепло, кабели окислятся и соединение нарушится.
Бандажная скрутка
Разумеется, на это уходит далеко не один год, однако если в ваши планы входит обустройство долговечной и качественной сети, от соединения по методу скрутки лучше отказаться в пользу более надежного варианта.
Метод подходит для соединения кабелей разного диаметра. Допустима скрутка одножильного и многожильного проводов, но в такой ситуации проводник с несколькими жилами надо предварительно пролудить припоем, чтобы он превратился в одножильный.
Соединение проводов сваркой
Кабели скручиваются, после чего выполняется герметизация соединения. Для герметизации хорошо подойдет защитный лак с водостойкими свойствами. Чтобы соединение было максимально качественным, медный кабель рекомендуется пролудить припоем до начала работы.
Соединение проводов скруткой
Количество витков в соединении подбираем в соответствии с диаметром кабеля. Если диаметр проводника не превышает 1 мм, делаем минимум 5 витков. При скрутке более толстых проводов делаем минимум 3 витка.
Соединение электрических проводов пайкой
Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.
Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.
Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.
Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.
С концов проводов снять изоляцию.
Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.
Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.
Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.
Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

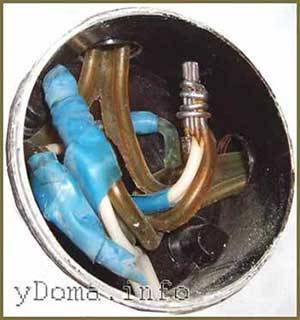

Соединение проводов в распределительных коробках
Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.
При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.
Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.
Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.
Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.
При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .
Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.
Правила безопасности
При выполнении всех электротехнических работ, чтобы обезопасить себя и окружающих, соблюдают правила техники безопасности, четко следуют разработанным инструкциям:
- простая скрутка алюминиевых жил с медными или алюмомедными не допускается, т.к. в процессе электролиза контакт разрушается, перегревается, искрит;
- во время сварки обязательно используют защитную маску и резиновые сапоги;
- в помещении, где выполняют сварочные работы, надежно защищают легковоспламеняющиеся предметы;
- алюминиевую проводку, особенно если она открытая, лучше укладывать в гофрированные рукава, а места соединений помещать в распределительные коробки;
- сварку и пайку выполняют только люди, имеющие соответствующие навыки;
- все оголенные части проводов надежно изолируют.
Wago
Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.
Ими можно стыковать между собой как моножилы, так и многопроволочные провода.
Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.
Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).
Попадаются отдельные компактные экземпляры и на 32А-41А.
Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:
Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.
Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.
Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.
Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.
Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.
Всегда правильно подбирайте именно клеммники ваго.
Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.
ЗВИ
Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.
С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.
Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):
Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.
В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.
Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.
Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.
В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.
Удивительно, но наименьшее значение получается у винтовых зажимов.
Где используются алюминиевые провода
Запрет на применение алюминиевых проводки в жилых помещениях был введён более пятнадцати лет назад из соображений пожарной безопасности, но с появлением новых алюминиевых сплавов, не уступающих по характеристикам медным кабелям, ситуация координально изменилась.
Область использования провода зависит не только от вида токопроводящей жилы, но и материала изоляции, а также конструктивных особенностей изделия. На сегодняшний день алюминиевые кабели обеспечивают передачу и распределение электроэнергии в разных стационарных установках. В жилых зданиях прокладываются кабели с алюминиевой жилой сечением 16 мм2 или более.
Неоспоримые достоинства алюминиевых кабелей представлены ценовой доступностью, незначительным весом и образованием стойкой оксидной плёнки, а к недостаткам можно отнести хрупкость, низкую электропроводность, склонностью к окислению и относительно небольшой срок службы.
Выбор флюса
Речь пойдет о пайке медных деталей. Для железа и алюминия существуют специальные кислотные составы, это тема отдельного материала.
На самом деле, это личное предпочтение каждого. Надо просто попробовать различные составы, и определить для себя лучший. Кому-то нравится паяльный жир (консистенция, как у солидола), некоторые любят жидкий флюс. Мы расскажем о традиционной канифоли.
Точнее — как правильно с ее помощью паять.
Этот флюс на основе сосновых смол, обладает отличными чистящими свойствами. Он обеспечивает механическую, и химическую очистку, кроме того, хорошо защищает поверхность от окисления при нагреве. Недостаток один: в чистом виде канифоль твердая. Это значит, что ее нельзя заранее нанести на соединяемые детали. Однако технология есть:
- коснувшись канифоли жалом паяльника, набираем на него припой;
- погружаем ножки детали или провод во флюс с помощью паяльника (он плавится), при этом поверхность покрывается тонким слоем припоя;
- аналогично наносим припой на место пайки;
- состыковываем залуженную деталь (провод) с местом пайки;
- касаемся паяльником флюса, затем набираем припой, снова макаем в канифоль;
- сразу же переносим жало в зону пайки.
Таким способом паяют детали уже многие десятилетия. При определенной сноровке, ограничений по выбору материалов для соединения нет. Именно такая методика идеально подходит для тренировок. Если вы ее освоите — остальные способы будут казаться еще проще.
Особенности подключения разных проводов
Большинство людей, имеющих хоть какое-то отношение к проведению электромонтажных работ, известен факт, касающийся стыка медных и алюминиевых проводов: их соединять не советуется. Впрочем, многие люди об этом знают, однако все равно делают: авось как-нибудь продержится. В результате получается, что медно-алюминиевая скрутка служит весьма и весьма недолгий век. В случае, когда соединение размещается на открытом воздухе или в комнате, где повышенная влажность, то срок службы подобной пары значительно сокращается.
А ведь ситуации, в которых требуется произвести соединение именно медных и алюминиевых проводов, далеко не редкость. В частности, подобное явление практически стало правилом при проведении ремонтных работ в помещениях с проложенной проводкой из алюминия.
В таких случаях решением проблемы станут специально изготовленные клеммники или соединения болтового типа, через которые и будет осуществляться контакт медного и алюминиевого проводов. За счет применения клеммного или болтового соединения устраняется прямой контакт между двумя металлами. Рассмотрим наиболее популярные варианты таких соединителей, не углубляясь в детали конструкции.
Пожалуй, один из наиболее ранних и протестированных способов – это использования клеммного соединения типа «орешек». Как нетрудно догадаться, причиной названия послужило внешнее сходство формы переходника с орехом.
Конструкция такого соединения представляет собой три пластины, которые зажимают провода между собой. Преимуществом такого вида соединений является отсутствие необходимости разорвать магистраль для установк отходящего провода. Нужно только открутить пару болтов, вложить между пластинами нужный провод, а затем вернуть болты на место. Отходящему проводу предназначено место между средней и третьей пластиной. После установки его на место соединение фактически завершено.
На втором месте по популярности размещаются пружинные клеммы экспресс-соединения. Как следует из названия, их использование предоставляет максимальную быстроту соединения. И в самом деле, для выполнения соединения потребуется лишь зачистить концы медного и алюминиевого проводов, а затем вставить их в отверстия и зафиксировать.
Внутри такого клеммника находится специальная смазка, препятствующая окислению проводов. Следует учесть, что подобные переходники наиболее подходят для цепей освещения или иных участках с небольшой нагрузкой. К примеру, использование его в силовой цепи может вызывать перегрев контакта и его разрыв.

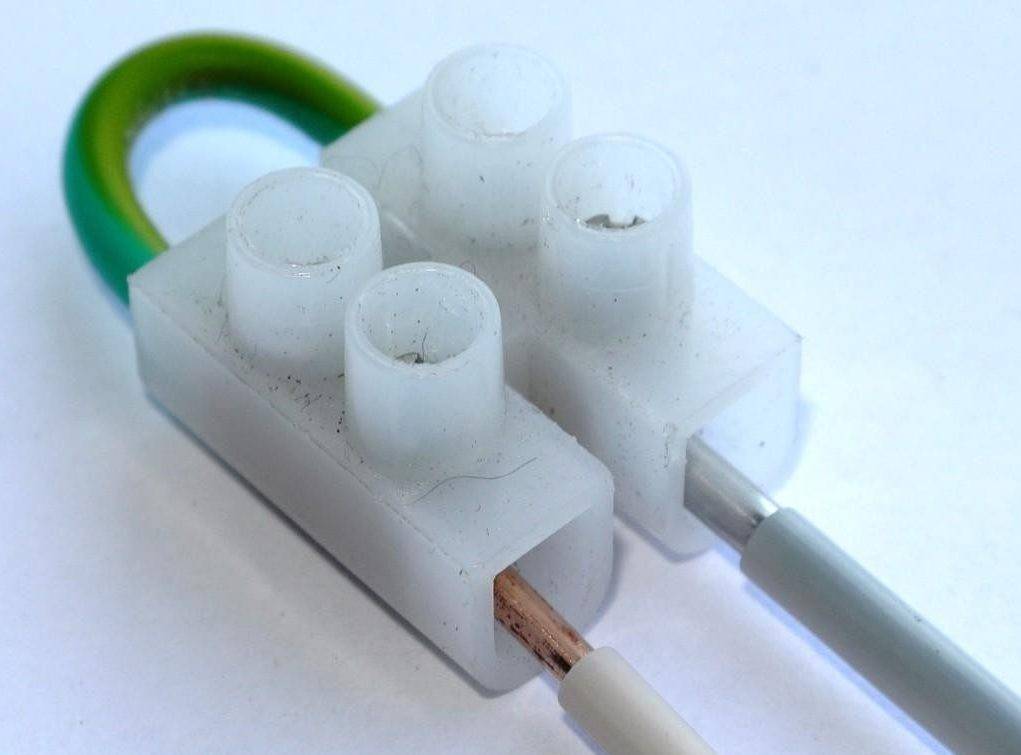

Достаточно широкое применение нашли и клеммные колодки. Выглядит она как планка, на которой находятся клеммники. Для подключения к ней провода требуется выполнить зачистку проводника, а затем зафиксировать его в отверстии с помощью крепежного винта. Соответственно, другой провод вставляется в другое отверстие.
Допустим вариант, при котором провода из меди и алюминия будут соединяться болтовым соединением. Для этого необходимо на болте между проводниками из разных металлов поместить специальную анодированную шайбу, предотвращающую непосредственный контакт материалов.
Следует иметь в виду, что монтажными работами должны заниматься специалисты соответствующего профиля. В дальнейшем следует выполнять регулярную проверку винтовых и болтовых соединений: для провода из алюминия это два раза в год, для медных участков – один раз в 2 года.

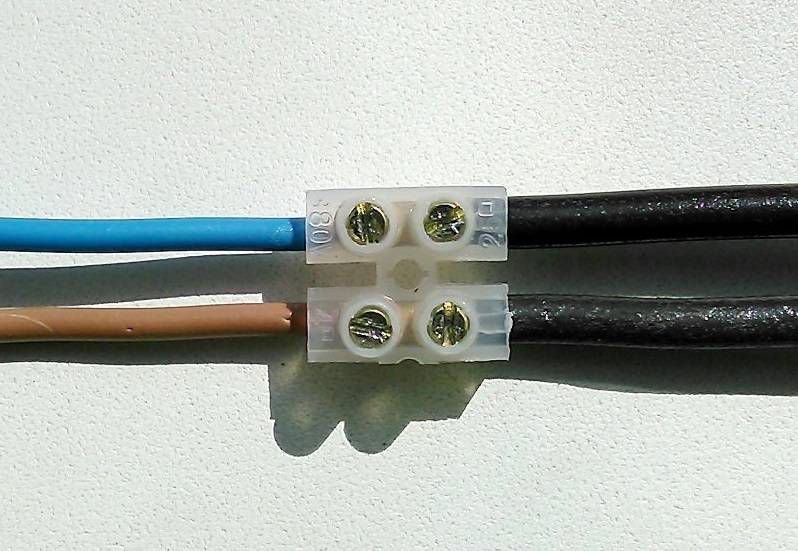

Винтовые клеммники

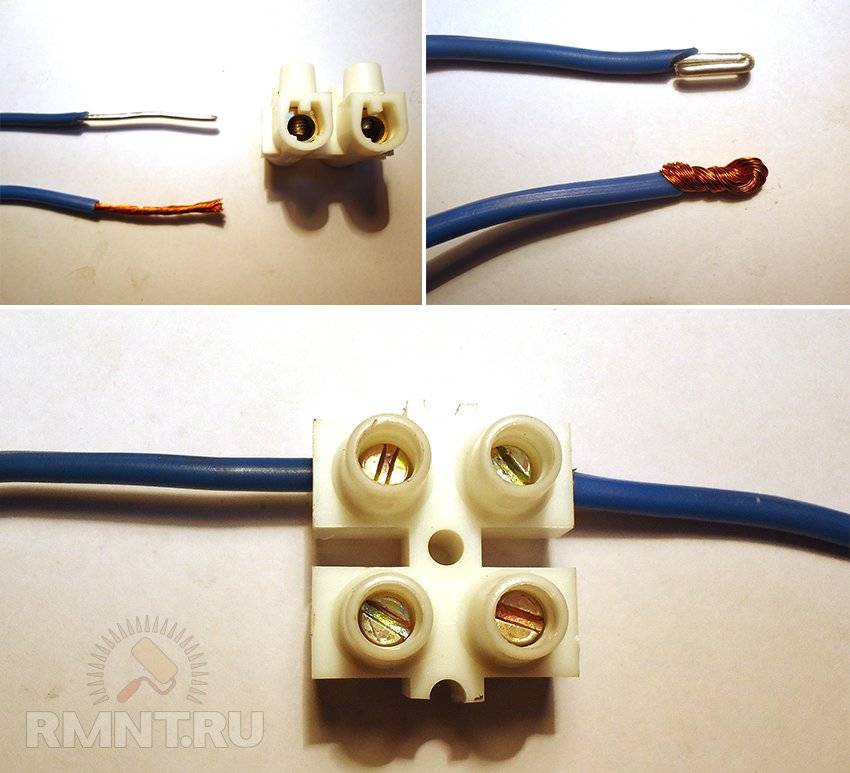

Винтовые клеммники позволяют соединять две жилы без непосредственного контакта между ними. Два провода заводятся в клеммник и прижимаются с помощью винтов. Недостатком такого сжима является необходимость регулярно подтягивать винты, поэтому нужно их монтировать в местах свободного доступа. Также они рассчитаны исключительно на группы освещения (хотя производитель утверждает, что подходят и для розеток), так как выдерживают невысокую токовую нагрузку.
Главным преимуществом винтовых клеммных колодок является дешевизна. Например, клеммная колодка DKC 43112FV стоит менее ста рублей.
Как лучше надежно соединить между собой два кабеля
Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:
- пайка;
- сварка;
- обжим гильзами.
Простые способы соединения, не требующие инструментов и знаний:
- соединение с помощью клеммных колодок;
- пружинные зажимы;
- колпачки СИЗ;
- болтовое соединение.
Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.
Со спайкой
Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:
- зачистка изоляции;
- очистка от окислов при помощи наждачной бумаги;
- проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
- проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
- место пайки охлаждается.
Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция
Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике
Без пайки
Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.
Использовать только соединение скруткой по правилам ПУЭ запрещено.
Медные
Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.
Алюминиевые
Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.
Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.
Соединение при помощи неразъемного соединения
Данный тип соединения обладает практически всеми достоинствами первого, резьбового соединения. Главная разница только в том, что нет возможности разборки и повторной сборки соединения. Все потому, что обычно при разборке застежка ломается. Для использования данного метода потребуется специальный инструмент – заклепочник. На сегодняшний день данный тип соединения проводов часто используется при неразъёмном соединении проводок в тонких стенах современных квартир, в том числе при создании перегородок. Главные отличия в скорости, простоте использования, доступной цене. Весь принцип действия данного заклепочника достаточно прост.
Происходит втягивание, а также отрезание металлического стержня протиснутого через алюминиевую заклепку со шляпкой трубчатой формы. Сам стержень обладает некоторым утолщением. В момент когда он втягивается в трубку она расширяется. Сами заклепки можно отдельно подбирать по длине и диаметру.
Перед тем как приступить непосредственно к соединению проводки требуется немного подготовить, также как и при резьбовом соединении. Диаметры колец проводов должны быть немного больше чем сами заклепки. Средний диаметр обычно бывает около 4 мм. На заклепку должен быть одет сначала провод из алюминия, потом шайба и медный провод и снова шайба. После этого стержень вставляется в заклепочник и его ручки сжимаются. Все, соединение готово. Данный способ наряду с резьбовыми считаются наиболее надежными
Метод пайки
При сварке проводов используется оловянный припой
Перед облуживанием поверхности удаляют оксидную плёнку. Сделать это можно как механическим воздействием, например наждачной бумагой или щёткой с металлической щетиной, так и с помощью специального химиката – флюса. Он представляет собой белый порошок, который растворяется в воде, после чего наносится на концы залуживаемых жил.
Окисление алюминия на воздухе происходит за считанные секунды, так что одним механическим воздействием удалить окислы не удастся. Рекомендуется комбинировать использование флюса и зачистки поверхности.
Если производится спайка двух жил, достаточным будет использование паяльника мощностью 60 Вт. Для проводов с большим сечением и при пайке многожильных скруток понадобится паяльник мощностью от 150 Вт.
Олова в припое должно быть не менее 50%. Можно взять припой с 60-90% содержанием.
Пайка алюминия по шагам:
- Обезжирить поверхность. Подойдёт бензин, спирт. Это истончит оксидную плёнку.
- Зафиксировать жилы провода в необходимом положении.
- Нанести флюс. Убедиться, что он попал в стык кабелей.
- Прогреть место скрутки паяльником или газовой горелкой. В последнем случае стоит быть аккуратным, так как металл быстро нагревается и может расплавиться.
- Облудить место соединения. Аккуратно растереть паяльником припой до появления однородной блестящей плёнки.
Правильно обработанная поверхность приобретает характерный металлический блеск. Нельзя допускать появления наплывов и незалуженных участков.
Оловянный припой подвержен коррозии, поэтому готовое соединение обрабатывается лаком.
Используем современные колодки с пружинными зажимами
Не так давно на рынке электрического оборудования и комплектующих были представлены модифицированные клеммы, оснащенные пружинными зажимами. Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки.
Используем современные колодки с пружинными зажимамиКлеммники wago
| Клеммники wago | Ток (А) | Число подкл. проводн. | Сечение проводн/ (мм²) | Наличие контактной пасты |
|---|---|---|---|---|
| 222-413 | 32 | 3 | 0,08-4,0 | без пасты |
| 222-415 | 32 | 5 | 0,08-4,0 | без пасты |
Одноразовые клеммные колодки позволяют соединять одножильные проводники сечением в пределах 1,5-2,5 мм2. Если верить производителям, такие колодки разрешается использовать для соединения кабелей в системах с током вплоть до 24 А. Однако профессиональные электрики относятся к такому заявлению скептически и не рекомендуют подавать на клеммы нагрузки выше 10 А.
Используем современные колодки с пружинными зажимами
Многоразовые же колодки оснащаются специальным рычажком (обычно он окрашен в оранжевый) и позволяют соединять кабели с любым количеством жил. Допустимое сечение соединяемых проводников – 0,08-4 мм2. Максимальный ток – 34А.
Для выполнения соединения с помощью таких клемм делаем следующее:
- снимаем с проводников 1 см изоляции;
- поднимаем рычажок клеммы вверх;
- вставляем провода в клемму;
- опускаем рычажок.
Клеммы без рычажков просто защелкиваются.
Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2
В результате кабели будут надежно зафиксированы в колодке. Затраты на выполнение такого соединения будут более существенными, зато вы потратите на работу гораздо меньше времени и избавите себя от необходимости использования каких-либо дополнительных инструментов.
В плоско-пружинном зажиме провод с зачищенной изоляцией просто вставляют в отверстие клеммы Wago до упораЭлектрические соединители с врезным контактом
Способы соединения проводов или кабелей между собой
Места соединения двух проводников должны удовлетворять следующим требованиям:
- надежность;
- механическая прочность.
Соблюсти эти условия можно и при соединении проводников без спайки.

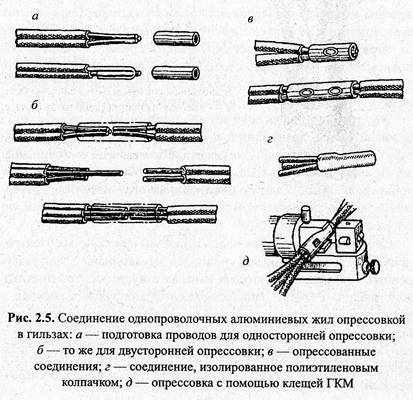

Опрессовка
Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.
Алгоритм опрессовки:
- зачистка изоляции;
- зачистка проводов до чистого металла;
- провода нужно скрутить и вставить в гильзу;
- проводники обжимаются при помощи специальных клещей.
Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.
Болтовое соединение
Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.
Порядок соединения такой:
- зачистка изоляции;
- зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
- на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
- конструкция затягивается гайкой.
С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.
Клеммники
Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:
- зачистка изоляции на 5-7 мм;
- удаление оксидной пленки;
- установка проводников в гнезда друг напротив друга;
- фиксирование болтами.
Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.
Виды клеммников для многожильных и одножильных кабелей
Всего существует 5 основных видов клеммников:
- ножевые и штыревые;
- винтовые;
- зажимные и самозажимные;
- колпачковые;
- ужимные типа «орех».
Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.
Клеммы в распределительной коробке (медные или металлические)
Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:
- дешевые приборы обладают низким качеством;
- соединить можно только 2 провода;
- не подходят для многожильные проводов.
Самозажимные клеммники WAGO
Используется 2 вида клеммников Ваго:
- С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
- С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.
При правильной эксплуатации клеммники Ваго работают 25-30 лет.
Использование наконечников
Для подключения используют 2 вида наконечников и гильз:
- в первых соединение производится внутри изделия;
- во втором оконцевание двух электропроводов происходит разными наконечниками.
Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.
Пайка наконечников электропроводки
Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.
Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.
Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.
Выводы
Таким образом соединять медный и алюминиевый провод вполне возможно, но необходимо учитывать место расположения кабеля, окружающую среду. Скруткой, медь и алюминий соединять можно только в сухом помещении. При повышении влажности в комнате это соединение может прийти в негодность и более того, вызвать пожар. Наиболее оптимален на сегодняшний день это метод соединения электропроводки посредством пружинных клеммников.
Основное достоинство этого способа — стабильная фиксация в любых окружающих условиях. При всех достоинствах винтового клеммника, резьбового или заклёпочного соединения при эксплуатации в условиях резкой смены температуры возможно ослабление контакта под винтом. Ввиду разности температурного расширения металлов проводов. В результате этих изменений возможна потеря контакта или короткое замыкание. Таким образом, при всем многообразии методов соединения медной и алюминиевой проводки наиболее безопасным методом на настоящий момент, является использование самозажимных клеммников.
