Как правильно вывести канализационную трубу на улицу

Элементы внутренней канализационной системы

К таковым можно отнести следующие детали;

1. Сифон и сливной патрубок кухонной мойки.
2. Такое же устройство для умывальника в ванной комнате.
3. Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
4. Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.

Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.

Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

Как сделать схему внутренней канализации дома самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

1. Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.

1. В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
2. Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
3. Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.

1. Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
2. Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.

При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Плитный фундамент и прокладка коммуникаций

Этот вид основания требует очень точных расчетов, еще в самом начале создания проекта.

После заливки такого фундамента с ошибками, будет невозможно проложить нужные коммуникации. Поэтому сначала роется траншея. В нее укладываются все коммуникации и канализационные трубы, одетые в специальные защитные гильзы.

В плитном фундаменте гильза играет очень важную роль. Она защищает монолитную плиту от высокого давления, а также облегчает процесс замены поврежденного участка трубы. Если гильза будет отсутствовать, провести замену трубы в таком фундаменте просто невозможно. Повреждение труба может получить и в момент заливки фундамента.

Стоимость выполнения работ

Экономическая составляющая должна определяться еще на проектировочном этапе. Она включает в себя:

• проектные расходы, в том числе, услуги специалистов;
• стоимость труб и трубопроводной арматуры;
• стоимость элементов канализационной системы (септик, дренаж и др.);
• стоимость строительных материалов и дополнительно инструмента;
• транспортные расходы;
• расходы на наемный труд и аренду спецтехники.

Очевидно, что определяющими факторами конечной стоимости будет тип наружной канализации, фактическая длина линий, разновидности использованных элементов и коэффициент использования наемного труда. Рассмотрим средние цены на некоторые основные материалы и элементы.

Наружные канализационные трубы из ПВХ диаметром 50 мм будут стоить 55-95 рублей за погонный метр, а трубы диаметром 110 мм – 130-180 рублей, в зависимости от производителя и толщины стенки.

Средняя цена метра чугунной трубы диаметром 50 мм составит 820-950 рублей, диаметром 100 мм – 1250-1500 рублей, а диаметром 150 мм – 2900-3200 рублей.

Чугунные трубы с композитными защитными покрытиями стоят в 1,5-2 раза дороже по сравнению с незащищенными изделиями того же диаметра. На арматуру и дополнительные детали трубопровода закладывают обычно 15-25% суммарной стоимости труб.

Едва ли не самым дорогим элементом наружной канализации является септик. Минимальная цена простейшего изделия на 1 кубический метр составит около 20 тысяч рублей, на 2 куба – 27 тысяч рублей, на три – 40 тысяч.

Изделия среднего класса, имеющие дополнительные защитные механизмы и надежные ребра жесткости, будут стоить в два раза дороже, а цена эксклюзивных биосептиков от известных производителей составит 120-180 тысяч.

Стоимость строительных материалов должна учесть потребность в песке, кирпиче, цементе, шлаке, утеплительных материалах, пенах и герметиках. Она рассчитывается индивидуально в зависимости от размеров и конфигурации как всей системы, так и отдельных элементов.

Количество кирпичей можно вычислить, зная фактические размеры одного кирпича и теоретические размеры ямы или колодца, которые будут им выкладываться.

Кстати, в большинстве случаев вполне оправданным решением будет использование кирпича, бывшего в употреблении. Потребность в растворе и, соответственно, в его компонентах несложно определить по принципу 0,2-0,25 кубических метра на 1 кубический метр кирпича.

Количество песка, который потребуется для амортизации трубопровода в траншеях, можно легко рассчитать, зная ширину траншей и диаметр уложенных в них труб, но на деле песок чаще всего покупают «на глаз» и с большим запасом как расходный материал, который всегда пригодиться в хозяйстве. Потребность в утеплительных материалах определяется по площади ямы под септик или, если изолируются трубы, по их метражу.

Кроме того, на современном рынке услуг есть множество компаний, предлагающих общую организацию наружной канализации или создание отдельных ее частей «под ключ». В таком случае расчет потребностей в материалах и их стоимости, часто – и составление предварительного проекта, выполняется специалистами компании, а конечная стоимость превышает стоимость самостоятельного выполнения работ на 40-60%.

Из чего состоит вентиляционная система септика?

В канализационном колодце из бетонных (или пластиковых) колец нужно устанавливать такие элементы:

1. Труба для подачи свежего воздуха. Проводится с улицы непосредственно в камеру захвата стоков. Ее необходимо монтировать для подпитки бактерий-аэробов кислородом, так как без него они попросту погибнут (в отличие от анаэробов, для которых кислород губителен).
2. Труба для выведения скоплений газов, образующихся при переработке бытовых отходов бактериями. Это по сути вытяжка, которая обеспечивает отвод метана, сероводорода, различных фосфорных соединений, которые вредны и для самой конструкции, и для людей или животных на участке.

Схема вентиляционной системы септика

Это обязательные конструкционные элементы системы. Дополнительно вытяжной воздуховод может комплектоваться вентилятором, чтобы создавать более стабильную и сильную тягу. По факту такое решение является не обязательным: воздухообмен будет достаточным, если правильно смонтировать естественную систему.

Принцип работы

Схема работы системы достаточно проста, поэтапно ее можно описать так:

1. В канализационную систему дома врезается фановый стояк или фановый клапан. Через них в канализационную трубу подсасывается воздух при смыве (воды в ванной, на кухне, от стиральной машины, при сливе унитаза, и так далее). Это необходимо, чтобы не создавать вакуум внутри системы, который будет высасывать гидрозатворы.
2. Вместе с бытовыми отходами воздух от сантехнической точки (ванной, душевой кабины, раковины, унитаза) попадает в центральную трубу канализации, которая проходит от дома до септика.
3. Через трубу бытовые отходы выводятся в канализационный колодец, где в итоге и оседает большая фракция стоков. Постепенно происходит заполнение камеры кислородом (воздухом).
4. Через внутренние каналы (они монтируются выше уровня воды) воздух попадает в следующие резервуары.
5. Внутри резервуаров происходит подпитка бактерий стоками и кислородом. Получается, что в каждой камере поочередно воздух загрязняется.
6. В последнем по счету резервуаре монтируется вытяжная труба, которая выводится на улицу. Именно через нее загрязненный воздух выходит наружу.

Как обустроить вентсистему, если в доме нет фанового стояка или клапана?

Некоторые дома могут строиться без установки фанового стояка или клапана. Такое допускается, если это, к примеру, небольшая постройка, в которой сантехническими точками не пользуются одновременно (к примеру, одновременно не принимают душ и не включают стиральную машинку). В этом случае в канализационной системе не создается слишком сильного разрежения, и она не будет засасывать гидрозатворы.

Но в этом случае внутрь септика не будет и поступать воздух, поэтому нужно будет организовывать его приток другим способом. Для этого нужно в отрезок канализационной трубы, пролегающий по улице от дома до септика, врезать вертикальный отвод вверх. Его нужно выводить над поверхностью земли, на высоту минимум в 50 см. В этом случае идущие под давлением стоки будут подсасывать через нее воздух с улицы.

Главные правила проектирования и монтажа вентсистемы

Организуя такую систему, следует соблюдать следующие правила:

1. Трубопровод для канализации следует ставить таких размеров, чтобы в диаметре он был на 30% больше, чем предполагаемый объем стоков. В том числе это требуется для защиты от появления вакуумной пробки при смыве, а также для улучшения притока воздушных масс.
2. Для нормального притока воздуха конец фанового стояка необходимо выводить через крышу здания. При этом стояк должен быть прямым, иначе возможно сопротивление воздуху и нарушение его циркуляции. В принципе вывод фановой трубы в атмосферу не обязателен: ее можно вывести и на чердак. Как вариант, вместо нее можно установить и фановый клапан, который не нужно будет никуда выводить: подсасывать воздух он будет прямо из санузла, в котором установлен.
3. Для защиты канала от различного сора, насекомых и грызунов необходимо смонтировать сетку и поставить защитный зонтик.
4. Проход воздушных масс из одной бетонной емкости в другие осуществляется через трубы между ними. Поэтому эти трубы должны иметь достаточно большой диаметр, чтобы не забиваться.
5. Самые распространенные в малоэтажном строительстве диаметры для труб (используемых для вентиляции): 50, 110 и 125 мм.

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.

Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.

Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

Испытания работы внешней системы канализации

Первичная проверка магистрали проводится не ранее чем через сутки после завершения работ по укладке и подключению в общую систему канализации. Необходимо полное схватывание (высыхание) герметика в стыковочных соединениях. Проверка, насколько правильно выполнена сборка системы, проводится до полной засыпки грунтом.

Применяется один из методов:

• гидростатический;
• пневматический.

Гидростатический – проводится заполнением стояка и канализации водой. Выход в накопитель перекрывается. В течение 30 минут проводится наблюдение за наличием утечек

Особое внимание уделяется местам стыка элементов трубопровода. Допускается отпотевание труб не более 5% поверхности

Пневматический – в систему подается сжатый воздух (0,05 МПа) и в течение 15 минут поддерживается давление. Стыки покрываются мыльным раствором. Наличие утечек определяется по звуку и наличию пузырей. Этот метод применяется, если:

• уличная температура имеет отрицательное значение;
• не подключена система водоснабжения.

После проведения испытаний желательно дополнительно обмотать герметизирующей лентой места стыков труб или нанести специальный защитный состав

Особое внимание надо уделить местам труднодоступным для устранения неполадок

Прежде чем закопать коллектор проводят проверку работы теплового кабеля, при его наличии.

Обязательно на проектной схеме канализации указываются точки стыковки элементов системы, доступ к которым будет затруднен.

Монтаж системы своими руками в частном доме

После того как выгребная яма размещена на участке, можно приступать к рытью траншеи нужной глубиной. В центральной части России это 2-2,5 метра, в северных районах – на метр больше, а южным регионам 1-1,5 метра. Траншею начинают копать от места приема сточных вод на верх, к дому.

Теперь на дно ямы по всей длине насыпают мелкую песчано-гравийную смесь, «подушку». Лучше сразу хотя бы немного «прострелять» уклон и выровнять песок.

Следующим этапом будет прокладка самого трубопровода. В начале конец заводится в колодец так, чтобы раструб смотрел по направлению к дому. Желательно сразу закрепить трубу в отверстии раствором или пеной. Дальше их последовательно соединяют холостым концом в раструб. Чтобы упростить процесс, резинки смазывают моторным маслом или специальной смазкой.

Каждую трубу меряют на соответствие нужному уклону. Это можно сделать строительным уровнем, но лучше взять нивелир.

После сборки внешней линии, магистраль выравнивают по всей длине, чтобы весь прямой участок просматривался в отверстие.

Теперь нитку посыпают песком и аккуратно подбивают края. Затем насыпается так называемый защитный слой того же песка.

В зависимости от протяженности наружного участка системы каждые 8-10 метров на поверхность вытягивают фановый стояк. Для этого вставляется стыковочный тройник раструбом вверх, а в него – труба того же диаметра. Монтировать фановый стояк нужно на уровень засыпки грунта, чтобы он немного торчал из земли.

Как только трасса проложена пора заводить систему в дом. Зачастую подкапывают яму прямо под фундамент дачи и проделывают отверстие в полу комнаты, где будет санузел или кухня. Это наиболее практичный способ завода трубы.

Между перекрытием, фундаментом или полом не нужно вставлять никакие гильзы. После монтажа отверстие необходимо хорошо и плотно заделать, чтобы избежать размыкания стыков во время эксплуатации.

В случае если выкопать ров нужной глубины не представляется возможным, слив необходимо теплоизолировать. Утепление наружной канализации осуществляется при помощи таких материалов:

1. Минеральная вата.
2. Стекловолоконная ткань.
3. Пенополистирольная скорлупа.
4. Крупные древесные опилки и рубероид.

Способ теплоизоляции у всех материалов практически одинаковый. Не нужно укутывать магистраль полностью, достаточно только положить утеплитель наверх, и можно сыпать защитный слой. Однако это не относится к пенополистирольной скорлупе, так как она состоит из двух полуцилиндров, которые надевают на трубу целиком и только потом стыкуют между собой в траншеи.

Проблемы при монтаже канализации и пути их решения

При подготовке траншей для ассенизационной сети могут возникнуть сложности, связанные с особенностями почвы на участке.

Залегание скальных пород в грунте или слишком большая глубина промерзания не позволяют без спецтехники вырыть траншеи нужной глубины. В этом случае канализацию прокладывают на меньшей глубине, но трубы обязательно утепляют и поверх утеплителя обматывают гидроизоляционной пленкой.

Для защиты канализации от замерзания можно использовать:

• рулонные материалы, которыми трубы оборачивают со всех сторон,
• формовый утеплитель цилиндрической формы, надеваемый на трубы,
• засыпной теплоизоляционный материал, которым заполняется свободное пространство траншеи,
• греющий кабель, уложенный вдоль ассенизационного канала,
• готовые утепленные трубы.

Слишком сыпучий, рыхлый грунт не дает выровнять стенки траншей и котлована для сточного колодца, постоянно осыпаясь на дно. В дальнейшем осыпающийся грунт может привести к деформации труб и коллектора, появлению трещин и протечек. Чтобы укрепить стенки траншей, в них собирают опалубку из досок или перед укладкой труб собирают в траншее специальные лотки, а в котловане для коллектора оборудуют саркофаг из бетона.

Глубина укладки канализационных труб

Глубина промерзания грунта является основополагающим фактором при заглублении в землю канализационных труб. Их нужно укладывать ниже точки промерзания, иначе зимой они промерзнут, и пользоваться канализацией будет невозможно до весенней оттепели. Появление даже небольших наростов льда на внутренних поверхностях трубопроводов приводит к уменьшению их проходимости и образованию засоров.

В южных регионах глубина укладки канализационных труб составляет пятьдесят и более сантиметров, в центральных районах — семьдесят и более сантиметров. Нужно точно знать глубину промерзания грунта именно в вашем регионе, чтобы не заглубляться в землю более, чем это необходимо, так как в таком случае возрастут расходы на выполнение работы.

Оборудование вентиляционной системы

Чтобы соблюсти санитарные нормы и сделать проживание в доме максимально комфортным, систему канализации необходимо оборудовать вентиляцией.

Для предупреждения застоя газов в трубах и их проникновения в жилые помещения устанавливают фановую трубу.

Фановая труба — это простая вертикальная конструкция, по своему виду напоминающая стояк. Ее выводят на кровлю, чтобы испарения уходили в атмосферу

Можно отказаться от монтажа дополнительного вентиляционного оборудования, но при условии, что частный дом не выше 2-х этажей, а нагрузка на канализационную сеть минимальна.

Если же в здании проживает много людей, количество санузлов более 2-х, стоки выводятся в очистное сооружение, то монтаж фановой трубы обязателен. Благодаря ей атмосфера в доме будет здоровой, а вода из гидрозатворов никуда не исчезнет из-за разницы давлений в сети.

Обслуживание вентиляционной системы

Время от времени система будет требовать технического обслуживания. Сама процедура обслуживания малоприятна, но необходима. Как вариант, можно обратиться в профильные компании, которые оказывают такие услуги, но это будет не бесплатно.

План вентиляционной системы для септика

Если вы будете делать это самостоятельно, следует помнить о таких правилах:

• нельзя заниматься обслуживанием септиков самостоятельно: должен быть как минимум один напарник, так как из-за содержания в канализации метана и углекислоты один рабочий может потерять сознание (и если некому будет оказать помощь – он погибнет);
• перед началом работы обязательно необходимо закрепить страховочные ремни, чтобы избежать возможного падения внутрь колодца;
• колодец может содержать большое количество метана и сероводорода – поэтому во время работ вблизи канализации не должно быть открытого огня, запрещено курить, желательно не использовать электронные приборы (они могут дать искру).

Монтаж внутренней канализации

Правила монтажа внутренней канализационной разводки не зависят от вида септика и выполняются всегда по одной и той же технологии. До начала монтажных работ необходимо начертить эскиз с указанием всех сантехнических приборов и размеров помещений.

Схема канализации в частном доме

Если сантехнические приборы установлены на двух и более этажах, их стараются располагать друг над другом – это облегчает работу канализационной системы и уменьшает количество коммуникаций. По эскизу рассчитывают необходимое количество труб и фитингов.

Для работы необходимы инструменты:

• ножовка по пластику или металлу;
• мелкозернистый напильник;
• уровень и рулетка;
• хомуты для крепления труб к стене.

При монтаже трубы стараются подбирать таким образом, чтобы получить минимальное количество соединений. При необходимости резки труб используют ножовку или электролобзик с мелкими зубьями. Отпиливают нужный отрезок строго перпендикулярно оси трубы, острым ножом срезают заусенцы, а с внешней стороны снимают фаску в 15° с помощью мелкозернистого напильника.

Соединение труб

Соединение труб выполняют с помощью уплотнительного кольца или на герметик. Монтаж с уплотнительным кольцом более простой и занимает меньше времени. Для соединения труб отрезают участки нужной длины, как описано выше, смазывают силиконовой смазкой (в случае, если трубы туго входят) или жидким мылом для облегчения скольжения и заводят гладкий конец трубы в раструб до риски. После этого трубу вынимают в обратном направлении на 9-11 мм. Это позволяет кольцу плотно герметизировать стык, а также обеспечивает зазор для теплового расширения.

Шаг 1. Монтаж внутренней канализации начинают с установки стояков. Их выполняют из труб диаметром 110 мм, установленных строго вертикально. Место установки стояков определяется проектом, чаще всего их располагают в ванной или туалете. Трубы устанавливают по уровню и крепят к стене хомутами. При соединении прямых участков труб следят за тем, чтобы раструбы были направлены вверх. В нужных местах устанавливают тройники или отводы.

Установка стояка

Шаг 2. На каждом отвороте или разветвлении, в местах наиболее вероятного образования заторов, канализационные стояки оснащают ревизией. Если трубы прокладывают скрыто в стене, в месте установки ревизии обязательно делают смотровой лючок.

Канализационные ревизии

Шаг 3. Каждый стояк оснащают фановой трубой того же диаметра, выведенной через перекрытия на улицу. Она (труба) необходима для отвода газов и уменьшения шума в трубах, ее нельзя совмещать с дымоходом или системой вентиляции!

Вывод фановой трубы на крышу

Шаг 4. К стоякам через установленные тройники и отводы монтируют горизонтальные участки канализации. Их длина не должна превышать 10 м, при этом необходимо обеспечить уклон 2 см на 1 пог. м для труб Ø110 мм и 3 см на 1 пог. м для труб Ø50 мм. При необходимости поворота на 90 градусов используют два отвода на 45 или три отвода на 30 градусов – это обеспечит плавный переход и снизит вероятность засоров.

Горизонтальные участки канализации

Шаг 5. Горизонтальные участки в местах соединений также оснащают ревизией – тройником с крышкой. Ответвление тройника устанавливают строго вверх, чтобы через него не сочилась вода.

Ревизия на разветвлении канализационных труб

Шаг 6. Подключение к сантехническим приборам выполняют с использованием сифона – он предотвращает попадание газов из канализации внутрь помещения. Кроме того, в нижней части сифона скапливается мусор, песок и другие загрязнения, которые могут привести к засору труб. Они достаточно просто удаляются при ревизии с помощью съемной крышки.

Слив с сифоном

Диаметр труб для подключения точек должен соответствовать диаметру их выходного отверстия. Переход между трубами выполняют с помощью переходной муфты либо, при объединении труб от нескольких приборов, посредством тройников с разным диаметром ответвлений.

Шаг 7. Унитаз подключают к горизонтальной трубе Ø110 мм с помощью отводов или гибкой муфты (в зависимости от его конструкции и типа выпуска). Гидрозатвор в этом случае обеспечивается конструкцией унитаза.

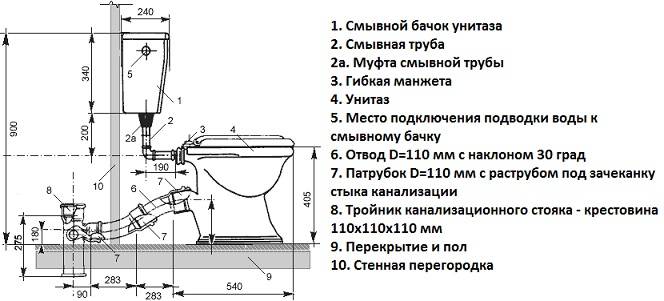

Схема подключения унитаза

Шаг 8. Стояки, а в одноэтажных домах — горизонтальные трубы, подключают к наружной канализации. Делать это лучше с помощью соединения трех отводов на 30 градусов – так будет обеспечен плавный слив воды.

Соединение внутренней и наружной канализации

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности

Канализация в столбчатом фундаменте

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

• Согласно схеме расположения канализационных труб копают траншеи.
• Подбирают гильзы для труб.

Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.

Укладывают трубы в защитные гильзы.

Канализация в плите

Канализационная система делает проживание в доме более комфортным

Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации

Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом

Сверление электрическими инструментами

Перфоратор имеет ударный поршень. Используются буры, пики и насадки со специальным разъемом. Инструмент имеет несколько режимов работы: сверление, соединение с ударом и удар. Вместо молотка и зубила используется режим удара, в разъем вставляется пика или лопатка.

Похожий инструмент – ударная дрель. Нажатием на курок запускается мотор. Скорость достигает 27000 оборотов в минуту. На переключенных скоростях можно работать с молотком или без него. Вращательное движение подается на зубчатую передачу. Но дрель не заменит отбойную функцию, как у перфоратора, когда долотом или специальной пикой отбиваются куски.

В дрели ударная функция является вспомогательной. Если нажимать на сверло, удар сильно отдает в руки. Не совсем удобно сверлить большое количество отверстий.

Алмазная установка – это эффективный инструмент, чтобы просверлить природный и искусственный камень с применением коронки. Установка оснащена защитой от утечки тока. Состоит из электрического бор-мотора и стойки. В комплектацию некоторых установок входит водоохладительный насос. Максимальная температура не должна превышать 30 градусов.

Чтобы пробурить отверстие перфоратором, проходят вкруговую толстым буром. Далее вставленным в перфоратор зубилом убирают куски кирпичей, предварительно распылителем увлажнив пыльную поверхность отверстия.

Важно правильно подобрать силу давления руки и массу тела на перфоратор относительно массы сверла. Чем длиннее, больше и толще сверло, тем больше понадобится силы. Глубокую дырку делают в несколько приемов с поступательными движениями вперед-назад

Глубокую дырку делают в несколько приемов с поступательными движениями вперед-назад.

Работа буром по бетону:

• Выбрать режим работы;
• Сдвинуть рычаг переключателя;
• Нажать на курковый переключатель;
• Запустить мотор.

Максимальная скорость достигает 43000 ударов в минуту. Бур удаляет осколки из дырки, одновременно все глубже вгрызаясь в бетон.

Важно! Будьте осторожны в работе с перфоратором. Инструмент следует держать крепко, двумя руками, иначе его может вырвать и повредить кисти рук

Уклон трубы и другие характеристики магистрали

1. Соответствие уклона трубопровода расчетным показателям. Коэффициент расчета для наружной канализации в зависимости от ее диаметра:

• 110 мм – 2 см на 1 погонный метр;
• 160 мм – 8 мм на 1 погонный метр.

Прямолинейность магистрали коллектора (исключение засоров):

• повороты должны быть максимально сглажены;
• в местах поворота около 90°, при наличии ответвлений в магистраль встраивается канализационная ревизия (фитинг) и устанавливается инспекционный колодец;
• прямые участки проверяются с помощью натяжения веревки;
• регулирование высоты линии труб производится увеличением, уменьшением подушки из песка.

Протяженность канализационной линии. Требования СНиП по установке дополнительного смотрового колодца, исходя из диаметра трубы:

• 150 мм – через 35м;
• от 200 до 450 мм – 50 м.

Правильность и качество сборки элементов магистрали:

• раструб труб должен быть направлен против течения стоков для уменьшения вероятности протечек;
• резка допускается на прямых участках с обязательной проверкой на герметичность;
• проверка на наличие трещин и сколов элементов трубопровода.
