Как проверить напряжение в розетке мультиметром: правила измерения

Типовые измерения бытовым мультиметром

Измерение постоянного тока

Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.

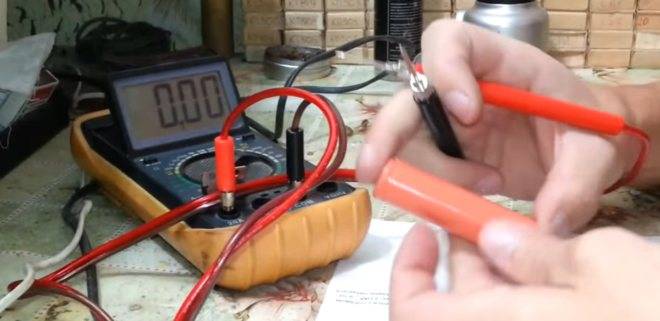

Как проверить батарейки или аккумуляторы

Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.

Измерение опасного напряжения

Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.

Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.

Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Проверка радиокомпонентов

Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.

Проверка диода или резистора.  Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.

Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.

В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.

Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.

Как проверить заземление

Измерение заземления также можно произвести с помощью бытового тестера.

  1. Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто—зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.
  2. Определяем фазу. Для этого существует индикаторная отвертка.
  3. Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
  4. Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
  5. Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.

Как проверить заземление без индикаторной отвертки

Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.

Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.

Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.

Разница между переменным и постоянным напряжением

Правильнее будет говорить о разнице между постоянным и переменным током. Различные электроприборы работают либо от постоянного тока, либо от переменного.

Переменный означает, что направление движения электронов в проводнике меняется от плюса к минусу с заданной частотой, то есть меняется полярность тока. В бытовой розетке по стандарту действующее напряжение 220 В, (амплитудное 311 В) а частота изменения тока 50 Гц. От такого напряжения работают все включающиеся в розетку приборы.

А вот аккумуляторы и батарейки — это источники постоянного тока. Они всегда имеют фиксированные плюс и минус (полярность). Частота у постоянного тока, естественно, отсутствует.

Техника безопасности

Необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений

Мультиметр — это портативный многофункциональный измерительный прибор. Он питается от батарейки. Устройство безопасно для мастера при условии соблюдения техники безопасности:

  • Если мастер не знает предварительного напряжения в сети, замерить показатели можно, но колесо управления обязательно ставят на самый большой показатель Вольт.
  • Желательно работать в диэлектрических перчатках (можно в обычных хозяйственных, резиновых).
  • При определении сопротивления сети желательно убедиться в том, что питание полностью отключено, а конденсаторы приведены к 0 (разряжены).
  • Во время работы с точкой питания 20 А измерения проводят не больше 15 секунд.
  • Нельзя проверять показатели сети мультиметром в условиях высокого уровня влажности.
  • Запрещено крутить колесо управления и выставлять его в иные режимы в процессе измерений.
  • Нельзя использовать устройство, если оплетка щупов повреждена, корпус имеет видимые повреждения.
  • Замену батарейки прибора проводят только после установки рабочего колеса в режим ON и отсоединения всех щупов/проводов. Отработанный элемент утилизируют в специальные отходы. С бытовым мусором выбрасывать батарейки и аккумуляторы запрещено. Это приводит к загрязнению окружающей среды.

Измеряем напряжение: пошаговая инструкция

В комплект любого мультиметра входит две вещи: сам прибор и провода с щупами. Перед тем как приступить к работе нужно правильно собрать устройство. На корпусе имеются маркированные разъемы. В отверстие с пометкой COMвставляется черный провод (всегда), красный подсоединяется ко входу с надписью VΩmA. Наличие третьего разъема с надписью 10 А свидетельствует о том, что мультиметр способен измерить силу тока до 10 ампер, а некоторые модели и до 20 А. Для таких случаев красный кабель устанавливается в этот разъем.

Провода подсоединили, теперь выбираем режим измерения. Для проверки напряжения переменного тока нужно перевести рычаг «крутилки» в поле с надписью ACVили V, выбрав положение «750» (для сетей 220 и 380 вольт). Режим с маркировкой «200» предназначен для измерения напряжения сети менее 200 вольт.

Теперь, когда все готово, вставляем щупы (держась за верхние части) в гнезда розетки и смотрим результат. При исправной проводке на табло появятся цифры с точностью до десятых долей. Теперь можно провести суточный/недельный мониторинг показаний напряжения вашей сети и узнать, имеют ли место его перепадыв течение дня.

При незначительных погрешностях и колебаниях волноваться не о чем. Ну а если показания отличаются от нормы или скачут изо дня в день, то рекомендуется принять меры в виде установки стабилизатора напряжения. Но это тема отдельной статьи.

Принцип измерения стрелочным прибором типа «цешка» такой же. После подсоединения щупов к сети смотрим на соответствующую шкалу и считываем показания.

Бытовая сеть электропитания

Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике сети бытового электрического питания.

А розетка, в данном случае, выступает исключительно в роли “точки выхода” напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет “работать” потребитель.

Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть “наша” 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.

В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы “запитать” такие устройства, как насосная станция, компрессор, токарный станок и т.д.

Бытовая электрическая сеть “выдаёт” в розетках напряжения в 220 В (одна фаза) для нынешних бытовых приборов зарубежного и отечественного производства: от чайников и фенов до посудомоечных и стиральных машин

Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.

С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц.

Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от “наших” 50 Гц может легко “вздуться” и она (печь) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.

Вставка концов щупов в розетку

Напряжение может иметь переменные или постоянные значения, в соответствии с которыми требуется выбрать оптимальное положение на измерительном приборе. Выбор диапазона не слишком сложный, но чаще всего устанавливаются максимальные значения с постепенным переключением на меньший уровень.

Очень важно проверить правильность выбора гнезд и подключения щупов:

  • провод черного цвета нужно установить на клемму, имеющую маркировку «СОM», что обозначает «Минус» или «Земля»;
  • провод красного цвета нужно установить на клемму, в маркировке которой присутствует литера «V».

Правила работы с мультиметром

Рядом с регулятором выбора режима тестирования определяются пограничные значения, которые при замерах уровня напряжения в электрической розетке на 220 Вольт должны устанавливаться на деление с маркировкой «750».

Измерительный прибор считается готовым к выполнению замеров, если после установки всех параметров на дисплее появится ноль, а щупы мультиметра вставлены в тестируемую эклектическую розетку.

Техника безопасности перед работами

Мультитестер — это многофункциональный портативный прибор, который питается от батарейки (обычно «кроны») и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

«Крона» — батарея гальванических элементов питания, габаритные размеры 48,5Х26,5Х17,5 мм. Масса батарейки около 53-55 граммов. Выходное напряжение — 9 В, ёмкость в среднем — 600 мА*ч

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко «сгореть», частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

  1. Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
  2. Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

  1. Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
  2. Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
  3. При работе с разъёмом «20А» время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под «ноль».

Плавкий предохранитель являет собой стеклянную колбу с внешними металлическими контактами в виде «колпачков». Внутри колбы находится кусок проволоки, которая расплавляется в момент перегрузки, она размыкает цепь и сохраняет прибор от поломки

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Измерение силы тока

Хорошо если в хозяйстве есть сравнительно неплохой мультиметр, на котором есть метка A~ что показывает способность прибора измерять силу переменного тока. Если же используются бюджетные приборы для измерения, то, скорее всего, на его шкале будет только метка DCA (постоянный ток) и чтобы им воспользоваться нужно будет проводить дополнительные манипуляции, для которых придется вспоминать азы построения электроцепей.

Если прибор «умеет» мерять переменный ток «из коробки», то в целом все делается так же как и для измерения напряжения, но мультиметр подключается в цепь последовательно с нагрузкой, например, лампой накаливания. Т.е. от первого разъема розетки провод идет к первому щупу мультиметра – от второго щупа провод идет к первому контакту на цоколе лампы – от второго контакта цоколя провод идет ко второму разъему розетки. Когда цепь замкнута, то на экране мультиметра отобразится сила тока, которая протекает через лампу.

Подробно об измерении силы тока рассказано в этом видео:

Всегда надо хотя бы примерно представлять себе какую силу тока придется мерить, чтобы не испортить сам измеряющий прибор.

Что это такое

Электроизмерительный прибор, объединивший в одном корпусе вольтметр, омметр и амперметр, правильно называют мультиметр, мультитестер или ампервольтомметр. Ещё в быту можно услышать такие его названия, как «тестер» или «цешка». Он способен измерить напряжение, сопротивление и силу переменного и постоянного тока.

Ещё им замеряют емкость конденсаторов, «прозванивают» диоды и транзисторы, выясняют сохранность электросети.


Не аналоговый мультиметровый измеритель позволяет узнавать точные данные

Тестеры бывают и аналоговыми (со стрелками), и цифровыми (с экраном). Цифровые доступнее и удобнее в обращении, но принцип измерения один и тот же у обоих видов.

Полный спектр измерений, которые способен выполнить мультиметр, нужен при сборке электросхем, ремонте бытовых и промышленных электроприборов, требует от специалиста высокой квалификации. При этом в быту такой незаменимой вещи тоже может найтись применение, например, для несложных работ в бытовой 220-вольтовой электросети.


Определять параметры аппаратом несложно

Измерение Силы тока в цепи электроприбора, подключенного к источнику питания

Чтобы измерить силу тока в цепи подключенного электроприбора, мультиметр нужно подключить в разрыв одного из проводов питания, как это показано на схеме.

Здесь:

  • 1 – розетка сети переменного тока или контакты автономного источника электропитания;
  • 2 – электроприбор;
  • 3 – провода (кабель) питания электроприбора;
  • 4 – место разрыва электроцепи и подключения щупов мультиметра;
  • 5 – тестер, включенный в режим измерения переменного тока;
  • 6 – измерительные провода из комплекта поставки мультиметра.

Чтобы подключить мультиметр в разрыв электроцепи, необходимо разрезать один из ее проводников и зачистить изоляцию на обрезанных концах.


Вставка штекеров измерительных проводов в гнезда мультиметра

Измерение силы тока осуществляют в такой последовательности:

  1. Ручкой переключателя мультиметра устанавливают необходимый режим измерений, учитывая при этом вид тока (переменный или постоянный).
  2. Той же ручкой устанавливают верхнюю границу измерения СТ. При этом рекомендуется изначально выбрать предел измерения, превышающий предполагаемую величину измеряемого параметра.
  3. Вставить штекеры измерительных проводов в соответствующие гнезда мультиметра.
  4. Подключить щупы тестера к зачищенным концам провода и убедиться в надежности контакта.
  5. Включить электропитание прибора и зафиксировать показания мультиметра. При необходимости можно изменить верхнюю границу измерений и повторно зафиксировать полученный результат.
  6. Отключить электропитание и отсоединить щупы тестера от концов проводника.
  7. Соединить разрезанный провод и тщательно заизолировать это место.

Если нужно измерить силу тока не нарушая целостность электроцепи, оптимальным вариантом будет использование мультиметра, оснащенного встроенными токоизмерительными клещами.

Иногда потребность в измерении силы тока в цепи переменного тока может возникнуть в тот момент, когда под руками нет мультиметра с такой функцией. Однако радиолюбители нашли выход из ситуации, используя для измерения силы тока в цепях переменного тока тестеры, работающие только на постоянном токе. Достаточно дополнить электрическую цепь диодным мостом, включив мультиметр, измеряющий параметры цепей постоянного тока по следующей схеме:

Аналогичный результат можно получить, если включить в схему электроцепи специальный калиброванный шунт с заведомо известным сопротивлением. При этом шунт выбирается таким образом, чтобы его номинальное напряжение совпадало с номинальным напряжением измерительного прибора.

Затем параллельно контактам шунта подключить мультиметр с установленным режимом измерения напряжения (вольтметр) и измерить величину падения напряжения на шунтированном участке электросети. Как померить напряжение мультиметром, указано в инструкции по его эксплуатации.

В этом случае мультиметр выполняет функцию вольтметра, однако величина измеренного напряжения будет прямо пропорциональна силе тока. Заведомо зная сопротивление прецизионного шунта, по формуле I = U/R легко можно рассчитать и величину силы тока в цепи. Если взять калиброванный шунт, имеющий сопротивление 1 Ом, номинальное ее значение можно будет определить по шкале вольтметра (I = U/1 = U).

В домашних условиях такой низкоомный шунт (R = 1 Ом) проще всего изготовить самостоятельно, например, намотав небольшой отрезок тонкой нихромовой проволоки (сечение – 0,123 мм, удельное сопротивление – 7,94 Ом/м, диаметр – 0,4 мм) длиной 126 мм, на планку из стеклотекстолита.

Установив самодельный резистор в разрыв цепи и подключив к его контактам мультиметр, можно измерить напряжение на зашунтированном участке цепи. Его величина по номиналу будет соответствовать силе тока, протекающей через резистор: I = U/1 = U.

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Немного теории – как подключаются измерительные приборы

Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание. Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

  1. Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
  2. Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
  3. Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
  4. Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
  5. При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
  6. После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
  7. Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
  8. Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными. При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству

Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера

Функциональные элементы мультиметра

Современные изготовители выпускают различные модели мультиметров. Широкой популярностью пользуются цифровые приборы с различными дополнительными функциями, которые считаются более точными. Нормальной считается погрешность до тех процентов. Чем меньше показатель отклонения, тем достоверней тестовая проверка.

Даже самое простое электроизмерительное устройство способно определить самые стандартные величины – силу тока, напряжение и сопротивление. Более дорогие мультиметры оснащены специальными датчиками для измерения температуры. Также с помощью такого ручного инструмента определяется емкость, интервалы между импульсами, частота и индуктивность.

Среди функциональных возможностей мультиметра выделяют:

  1. Распознавание нарушений в работе электрической цепи. Прибор способен с помощью звукового сигнала – «прозвонки» выявить величину сопротивления, которая опустилась ниже необходимой шкалы.
  2. Проверка полупроводниковых элементов. Мультиметром можно выполнить проверку диодов, транзисторов или тиристоров, а именно их исправность.
  3. Многие усовершенствованные модели оснащены дисплеями, на которые подается сигнал, и могут проводить необходимые вычисления.

Наиболее популярными дополнительными возможностями считаются:

  • фиксирование прибором выявленной величины – кнопочная или автоматическая;
  • подсветка показателей на экране;
  • счетчик отключения питания;
  • индикатор перезагрузки;
  • автоопределение рубежей измерения.

В профессиональных моделях установлена самая минимальная погрешность точности. Иногда используется способность цифровой обработки. В рабочей памяти закрепляется необходимые максимальные параметры, с помощью которых прибор высчитывает среднюю величину.


Также на лицевой стороне мультиметра находится значок «прозвонки» и ручка для переключения диапазонов

Почти на всех мультиметрах имеются уловные обозначения, которые отображают функциональные элементы устройства:

  • «DCA» – измерение силы постоянного тока;
  • «Ω» – значок сопротивления;
  • «ACV» – показатель постоянного напряжения;
  • «DCV» – обозначение переменного напряжения.

Некоторые электроизмерительные устройства имеют сразу два индикатора – цифровой и стрелочный. Для облегчения работы с устройством используют две измерительные шкалы, которые способствуют проводить измерение в разных значениях.

Возможные неисправности

Если мультиметр перестал измерять напряжение или неправильно его показывает, проверьте другим тестером батарейку, размещенную внутри корпуса, или просто замените ее.

Проверьте также, соответствует ли выставленный порог измерения напряжению, которое должно быть у объекта, который вы проверяете. Проверьте, верно ли установлен характер вольтажа — батарея не проверяется в режиме переменного, а розетка — постоянного напряжения.

Если не определяется параметр в одной розетке, проверьте его в другой. Если проблема возникла при проверке маленькой батареи — возможно, дело в плохом контакте щупа и клеммы.

Протестируйте устройство на различных объектах, априори работоспособных. Если мультиметр в принципе перестал измерять вольтаж, то либо иссяк его встроенный источник тока, либо повреждена плата управления, либо — наиболее частый случай — поврежден кабель одного из щупов.

Следует осмотреть кабели на предмет разрыва, убедиться в хорошем контакте с гнездом. Если разрыв обнаружен — замените или почините провод, восстановив его целостность.

Если же никаких видимых причин потери работоспособности не обнаружено, то, скорее всего, мультиметр сгорел. Это могло произойти из-за попытки измерить завышенное напряжение, либо мощного сетевого скачка или других причин.

Техника безопасности

Несмотря на легкость эксплуатации мультиметра, прибор достаточно опасен и при несоблюдении элементарной техники безопасности, можно оказаться в неприятной ситуации.

Всегда, планируя работу с электрическим измерителем, следует придерживаться таких правил:

  • рабочее место должно быть максимально освещено. Если приходится производить замеры внутри тусклой комнате, следует заранее подготовить ее, обеспечив себя дополнительными лампами;
  • в процессе измерений, бывает, что от устройств могут исходить искры. Именно поэтому категорически запрещается нахождение взрывоопасных веществ (или предметов) около рабочей зоны;
  • также существует правильная технология держания щупов: ручка должна быть изолирована, а держать их рекомендуется одной рукой (для исключения удара током);
  • требуется внимательно следить за расположением мультиметра – он должен ровно лежать на столе (или другой гладкой, твердой, поверхности). Не желательны падения, они могут вывести прибор из строя;
  • не допускается работа в помещении с повышенной влажностью.

При обращении с мультиметром, категорически не допустимы следующие действия:

  • использование с неисправными узлами, кнопками, переключателями;
  • запрещено пользоваться проводом при его деформации. Требуется немедленно заизолировать, в случае надрыва. Но лучше, заменить на новый.
  • подключать провода в несоответствующий им разъем или в отверстие, предназначенное для высокого тока. Эти ошибки грозят поломкой всего устройства.

При возникновении опасности, или если владелец был ударен током, следует немедленно обратиться за медицинской помощью. После этого больше не работать с этим устройством, заменив его на новое и исправное.

Выше были рассмотрены важные нюансы, связанные с мультиметром и его работой. Разобравшись со всеми пунктами, выйдет абсолютно точно проверять наличие электроэнергии в проводах, исправность приборов или аккумуляторов, без которых некоторая техника не сможет работать.

Для успешной работы, мало выучить устройство и расположение клавиш управления находящихся на измерителе

Важно понять, минимальные правила:

  • что такое переменный ток;
  • что означает постоянный;
  • где они бывают и как обращаться с устройствами, которые работают на электричестве.

Измеряем напряжение в розетке

Обычно тестер приобретают для работы с электротехникой и проводкой. Основная цель – проверка уровня напряжения в бытовой розетке и силу тока, которую она может поддерживать. При помощи мультиметра это сделать совсем не сложно. Так как в розетках, которые установлены в частных и многоэтажных домах, протает переменный ток, то для проверки напряжения нужно установить тумблер прибора в зону ACV. Это позволит ему правильно работать в нужном режиме, а также давать точные показания.

Напряжение в сети должно быть около 220 вольт (допустимо колебание напряжения в обе стороны на 10-15 единиц). В связи с этим нужно установить переключатель в диапазоне ACV на отметку равную 220 или больше предполагаемого значения. Ничего страшного нет в том, если подходящей цифрой на шкале окажется слишком большое значение – 500 или 750. На функционирование прибора и его точность это практически не повлияет.

После того как тестер будет настроен, а щупы подключены к соответствующим гнездам, их можно ввести в розетку. Для проверки напряжения в данном случае нет разницы в том, какого цвета контакт подключать первым или в каком из отверстий он будет находиться. Обязательно нужно держаться только за изолированные части пробников, не прикасаясь оголенными участками кожи к металлическим контактам

Для большей безопасности лучше дополнительно надевать резиновые печатки. Крайне важно знать, что пробники не должны соприкасаться между собой, пока они подключены к источнику электроснабжения. В противном случае произойдет короткое замыкание. В том случае, если все сделано правильно, тогда на экране мультиметра будет выводиться текущее напряжение в розетке, и одновременно во всем доме. Таким же образом можно проверить заземление и силу тока, изменив положение тумблера на приборе. Уровень заземления и его исправность можно узнать при «прозванивании» тестером контура самого заземления

Установить есть ли в помещении заземление можно при включенной электроэнергии на щитке. Тестером проверяются перемычки между нулем и фазой, а также «землей» и фазой. Затем значения сравниваются. Заземление в квартире присутствует, если после последнего замера показания немного отличаются от первого. Если на экране вовсе нет никаких цифр, то заземление отсутствует. Такую проверку можно сделать при помощи контрольной лампочки

В том случае, если все сделано правильно, тогда на экране мультиметра будет выводиться текущее напряжение в розетке, и одновременно во всем доме. Таким же образом можно проверить заземление и силу тока, изменив положение тумблера на приборе. Уровень заземления и его исправность можно узнать при «прозванивании» тестером контура самого заземления. Установить есть ли в помещении заземление можно при включенной электроэнергии на щитке. Тестером проверяются перемычки между нулем и фазой, а также «землей» и фазой. Затем значения сравниваются. Заземление в квартире присутствует, если после последнего замера показания немного отличаются от первого. Если на экране вовсе нет никаких цифр, то заземление отсутствует. Такую проверку можно сделать при помощи контрольной лампочки.

Особенности проверки электромоторов с дополнительными элементами

Дополнительными элементами, электродвигатели оснащаются с целью оптимизации работы или защиты.

Чаще всего применяются:

  1. Термопредохранители: отключают двигатель от электропитания по достижении температуры, опасной для изоляционных материалов. Располагаются на корпусе (крепятся скобой) или под изоляцией обмотки. Во втором случае проверку выполнить проще, поскольку выводы легкодоступны. Определить, с какими разъемными ножками связана защитная схема, можно при помощи мультиметра или индикатора фазы (похож на отвертку с лампочкой). В норме сопротивление между выводами термопредохранителя весьма мало (короткое замыкание).
  2. Термореле: часто применяются вместо термопредохранителей. Обычно бывают нормально замкнутыми, но встречаются и разомкнутые. Для диагностики по нанесенной на корпус реле маркировке, в справочниках или Интернете, находят сопротивление его компонентов, затем проверяют мультиметром их фактическое значение. Для поиска в Сети, в строке набирают марку реле и следом «Data Sheet» («даташит»). Если термореле сгорело, по его параметрам подбирают аналог.
  3. Трехвыводные датчики оборотов двигателя. Устанавливаются в стиральных машинах. Основной элемент датчика — металлическая пластина, на которой при пропускании через нее токов малой величины формируется разность потенциалов.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
