Как проверить тягу в газовой колонке: обзор способов проверки тяги и методов борьбы с обратной тягой

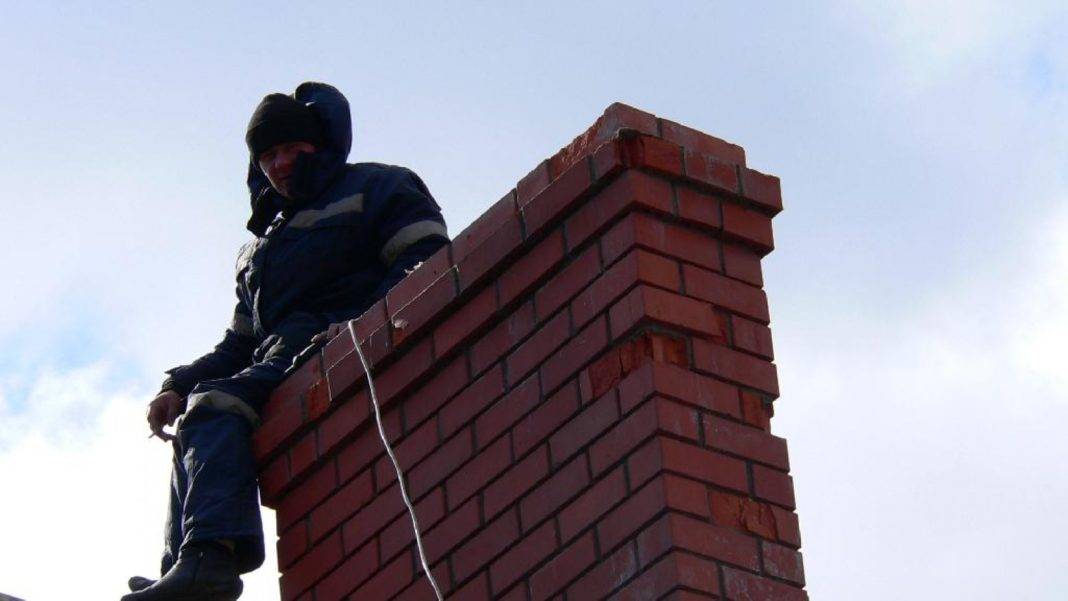

Периодичность и правила профессиональной проверки дымохода

В многоквартирных домах за проверку, очистку и ремонт каналов отвечают должностные лица, на которые возложено содержание общедомового имущества. Легальность их деятельности должна быть подтверждена лицензией. В частном жилом секторе собственник осуществляет осмотр и обслуживание самостоятельно либо с привлечением специалистов на договорной основе.

Профессиональна проверка и чистка обязательна в следующих условиях:

  • при введении в эксплуатацию газифицированного здания, подключении и приемке нового оборудования;
  • в ходе ремонта и переоснащения каналов;
  • при отсутствии тяги;
  • регулярно по мере использования системы.

Организуется периодическая и первичная проверка дымохода. Последняя осуществляется при приемке новых каналов, после капитального ремонта, переустройства системы. Данная процедура возлагается на специализированные организации с привлечением представителя домовладельца, результат декларируется в акте первичной проверки.

Проверке подвергаются:

  • исполнительно-техническая документация;
  • соответствие собранных элементов проекту;
  • полноценность и качество кладки, сборки;
  • сечение канала – оно должно соответствовать паспорту газового оборудования;
  • наличие очищающих устройств и точки их внедрения;
  • специфика теплоизоляции и зоны прокладки труб;
  • наличие и габариты противопожарных уступок и разделок;
  • наличие тяги, отсутствие засоров;
  • целостность оголовка и корректность его размещения относительно крыши.

Периодическая проверка осуществляется минимум 3 раза в год:

  • не менее чем за неделю до старта отопительного сезона;
  • в середине этого периода;
  • в течение недели после его окончания.

Проверять дымоход нужно 3 раза в год

Кирпичные дымоходы подвергаются осмотру 1 раз в квартал, гончарные, асбестоцементные и бетонные – ежегодно, печи отопительно-варочные – три раза в год в соответствии с привязкой к цикличности отопительного сезона. Зимой ежемесячно, а в северных регионах – 2 раза в месяц осуществляется осмотр оголовков для предотвращения их обмерзания и как следствие закупорки.

В ходе данных регулярных мероприятий уточняют обособленность каналов и плотность их стенок, отсутствие накоплений сажи и засоров, наличие тяги, состояние противопожарных разделок и теплоизоляции. Результаты фиксируются записью в журнале или в виде отдельного акта. Если дымоотводящие системы не пригодны к эксплуатации, потребители уведомляются о необходимости в отключении газовых приборов до завершения ремонтных работ.

Как работает датчик тяги в газовом котле?

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

  • Из-за засорения дымохода;
  • При неправильном расчете размеров дымохода или некорректной его установки.
  • Если сам газовый котел был установлен неправильно;
  • Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Как исправить ситуацию

Если проверка тяги в дымоходе показала ее полное отсутствие или плохое качество вам придется принимать определенное решение, чтобы не остаться без тепла в непогоду.

Вообще, в идеале, в дымоотводящую трубу устанавливают специальное устройство – регулятор тяги дымохода. Оно помогает поддерживать в системе дымоотводящих газов требуемое строительными нормами давление. Это в свою очередь исключает неправильную работу системы в целом. При необходимости регулятор может, как уменьшить, так и увеличить силу вытяжки отработанных газов в трубе.

Итак, такой прибор пригодится для профилактики, а что делать, когда труба дымохода уже не справляется с нагрузкой или вообще, как оказалось спроектирована неправильно. Тогда остается только исправлять ошибки и делать это как можно скорее.

Потому использовать камин или печь при неправильной работе дымохода просто запрещено. Угарные газы можно вообще не заметить. Иногда просто начинает болеть голова и появляется сонливость, человек может прилечь на некоторое время и надышаться ядовитыми веществами.

Если говорить о высоте трубы, то в соответствии с установленными нормами, ее величина напрямую зависит от уклона крыши.

Если высота трубы не соответствует приведенным параметрам, ее придется нарастить. По установленным нормам допускается устраивать высоту трубы несколько больше, но никак не меньше положенных норм.

Только обязательно учитывайте факт того что рано или поздно трубу придется чистить

Может быть, вы это будете делать самостоятельно, а может, воспользуетесь услугами специалиста, это неважно. Просто помните, что слишком высокую трубу будет невозможно правильно и хорошо почистить

Основные причины срабатывания

Выделяют ряд основных причин, по которым может сработать контроллер независимо от типа камеры сгорания, которая установлена в газовой установке.

Не стоит абсолютно полагаться на работу датчика. Поэтому, если есть возможность, лучше заранее предусмотреть негативные варианты развития событий и устранить причину их возникновения.

Порывистый ветер

Чтобы порыв ветра не гасил горелку, специалисты рекомендуют устанавливать стабилизатор. Его монтируют в месте выходного патрубка.

Неправильная установка

Если при монтаже были допущены ошибки в расчетах или установке. Производят контрольные замеры и проверяют правильность установки котла и дымохода. Высоту отвода рассчитывают в зависимости от расположения трубы от конька. Специалисты рекомендуют размещать ее по центру кровли. Оголовок располагают выше конька на 50 см.

Отключение вентилятора

Отключение вентилятора останавливает приточную вентиляцию, и угарный газ не выводится на улицу. В этом случае выявляют причину остановки работы вентиляционной системы.

Специалисты рекомендуют производить сезонный профилактический осмотр отопительного прибора осенью и весной. Работа котла без термореле не рекомендована.

Некачественная тяга

Некачественная тяга – основная причина, по которой может сработать контролирующий датчик. Такая проблема может возникнуть из-за неправильной конструкции котла и выводной системы. Например, некачественную тягу может вызвать дымоход с неверно рассчитанными габаритам, если речь идет о котле с естественным выводом продуктов горения, или вентилятор, работающий не на нужной мощности, если дело касается котла с принудительной тягой.

Стоит также проверить целостность выводной системы. Если части трубы плохо соединены между собой, величина силы тяги изменится.

Обратная тяга

Обратная тяговая сила – разновидность некачественной тяги. Она образуется, если в выводной системе появляется так называемая воздушная пробка. При ее наличии газы, которые должны выйти через выводную систему на улицу, возвращаются обратно в газовую установку из-за того, что не могут преодолеть воздушную пробку.

Эта проблема может возникнуть из-за плохой теплоизоляции (герметичности) труб выводной системы. Как только герметичность трубы нарушается, образуется перепад температур, который провоцирует появление воздушной пробки.

Засорение дымохода

Изменение тяги может произойти и по причине засорения дымохода. Если его выход плохо огражден от внешних воздействий, то в него может попасть, например, листва. Но даже хорошая защищенность выходного отверстия не гарантирует его чистоту. Птицы могут свить гнездо на теплом месте и тем самым повлиять на тягу. Но даже отсутствие птиц не гарантирует хорошей тяги, потому что выходная система может загрязняться собственной сажей.

Выход из ситуации один – регулярно чистить дымоход не только для устранения проблем, но и для профилактики их возникновения.

Сильный ветер

Если выводная труба расположена таким образом, что в нее может дуть ветер, то стоить подготовиться к тому, что это повлияет на работу котла. Порыв ветра, попавший в трубу, может преодолеть сопротивление выходящих навстречу продуктов горения и задуть горелку.

Если контроллер в такой ситуации не сработает, то топливо так и будет неконтролируемо подаваться в котел, но сгорать в нем не будет. Чтобы не допустить такого развития ситуации, нужно купить стабилизатор и установить его на месте выходного патрубка.

Регулировка газовой колонки


Регулировка высоты пламени горелки — чем ближе к максимуму тем горячей вода. Регулировка потока воды — чем ближе к максимуму, тем поток больше, следовательно, вода холоднее. Зима/Лето — режим использования колонки в разные времена года. Зимой мощность больше чем летом.

Не все мастера знают, как правильно настроить газовую колонку и попросту не делают это, оставляя как есть (по умолчанию). Но мы не рекомендуем оставлять настройки заводскими и произвести регулировку самостоятельно.

Настройка температуры

  • Установите ручку подачи газа и воды на нагревателе на минимум.
  • Откройте краны подачи газа и воды на трубопроводах.
  • Откройте кран горячей воды и отрегулируйте необходимый вам напор воды с помощью ручки на газовой колонке.
  • Подождите 1-2 минуты и замерьте температуру. С помощью ручки подачи газа на колонке увеличивайте пламя, тем самым повышая температуру воды до нужной вам.
  • Когда температура воды будет комфортной, можно оставить все регулировки в покое и пользоваться водой.

В дальнейшем, подстраивать температуру можно другой ручкой (подача нагретой воды).

Настройка давления


Это мембрана в газовой колонке, если она выходит из строя, то агрегат перестает реагировать на напор воды.

При регулировке колонки иногда возникают неприятные моменты. Новая колонка или включается при очень малом напоре, либо не хочет запускаться вовсе. Это зависит от повышенного или пониженного напора воды в трубопроводе и устраняется следующими способами.

Давление системыРешение
ПовышеноПоменять входной вентиль. Поставить регулятор давления.
ПониженоПоменять мембрану, возможно, она прохудилась или засорилась.

Как проверить тягу?

Перед розжигом котла, печи или камина силу тяги проверяют, чтобы предотвратить задымление помещения, в следующих случаях:

  • плохая погода на улице – сильный ветер, снегопад, туман, дождь;
  • в доме длительное время никто не находился, отоплением не пользовались;
  • температура в помещении ниже, чем на улице;
  • есть сомнения в правильной работе дымохода.

Рекомендуем ознакомиться: Как и за чей счет проводится замена стояка канализации в многоквартирном доме

Если после розжига резкого задымления не произошло, некоторое время стоит понаблюдать за горением. Это позволит выявить проблемы циркуляции газов в дымоотводе, в том числе вовремя заметить слабую тягу, которая может быстро превратиться в обратную.

Способы проверки направления и силы тяги:

  • Использовать анемометр – прибор для измерения давления, создаваемого потоком воздуха на входе и выходе дымохода. Нормой считаются показания от 10 до 20 Па.
  • Поднести к открытой топке лист тонкой бумаги, салфетку, тонкую ленту или пакет, придерживая за один край. Если тяги нет, предмет останется неподвижным, при хорошей тяге он отклонится в сторону отопительного прибора, при обратной тяге – в противоположную сторону.
  • Использовать для проверки горящую спичку, лучину или свечу. При обратной тяге пламя отклоняется в сторону от топки, при правильной – наклоняется к топке и гаснет, при отсутствии тяги пламя остаётся ровным.
  • Поднести зеркальце к открытой топке – если на его поверхности появились капельки влаги, значит отведение дыма затруднено.
  • Посмотреть на цвет пламени: золотисто-жёлтое пламя говорит о нормальной тяге, белое – об избыточной, а оранжево-красное – о недостаточной тяге и возможном возникновении обратной.

Избыточная тяга не опасна для жизни, но снижает КПД отопления – слишком сильный поток воздуха вытягивает тепло из помещения. Кроме цвета пламени об избыточной тяге можно узнать по гулу и гудению в отопительном приборе и дымоходе.

Почему дымоход работает неправильно

Если выяснится, что тяги нет или она плохая, то нужно постараться разобраться, почему так произошло.

1. Самая сложная ситуация — плохо спроектированный дымоход (неверно подобранное сечение, диаметр трубы или высота дымохода неправильно рассчитана). Если неопытный человек берется делать дымоход своими руками, то он часто допускает фатальные ошибки. Если причина в неверном проекте, то единственное, что можно будет сделать – это полностью перестроить систему дымоотведения.

2. Еще один ответ на вопрос, почему нет тяги – это халатно смонтированный дымоход (негерметичность стыков). В этом случае, устранить неисправность можно своими руками.

3. Возможно, дымоход засорился, и его просто надо прочистить. Для этого можно пригласить специалиста или сделать работу по прочистке своими руками. Может быть, в помещении «гуляет сквозняк», и из-за этих воздушных потоков нарушена работа дымохода.

Обратная тяга

А почему возникает обратная тяга и что делать при ее появлении? Обратная тяга — неправильная работа системы отопительного устройства и дымохода в целом. Определение «обратная тяга» говорит само за себя: «отработанное» топливо в виде дыма возвращается обратно в помещение, вместо того, чтобы уходить в атмосферу.

Причины обратной тяги в дымоходе могут быть самыми разными, начиная от проектирования и заканчивая материалами, из которых монтирован дымоход. Основные моменты, которые обязательно надо проверить при неправильной работе дымохода.

  • Ошибка при расчете габаритных размеров дымохода:
    • форма поперечного сечения дымохода выбрана неверно;
    • ошибка в расчетах поперечного сечения ведет к неправильно подобранному диаметру трубы дымохода;
    • высота трубы рассчитана неверно (не соблюдены рекомендации строительных норм и правил, касающиеся высоты и расположения дымохода).
  • Отступления от предъявляемых требований к устройству дымоходов:
    • не должно быть уступов и сужений сечения;
    • абсолютная гладкая наружная поверхность дымохода;
    • отводить трубы допускается не более чем на метр, если нужно, то под углом 30°;
    • дымоход не защищен специальным наконечником от атмосферных явлений (не касается дымоходов, предназначенных для газовых котлов).
  • Неправильный монтаж

    Негерметичность конструкции.

    элементов дымохода:

  • Неподходящий строительный материал для дымоходов.
  • Засорение некоторых участков трубы.
  • Очень холодный воздух в трубе перед началом работы отопительного устройства.
  • Непогода на улице, порывистый ветер, атмосферные осадки.
  • Температура на улице выше температуры в помещении.

Постарайтесь адаптировать все причины, приведенные выше, к вашей ситуации, и вы обязательно поймете, почему нет необходимой тяги в дымоходе.

Опрокидывание тяги в дымоходе

Опрокидывание тяги носит кратковременный характер. За небольшой период времени происходит втягивание «отработанного» топлива обратно в помещение, потом тяга восстанавливается. При условии, что изначально в работе дымохода такого не было, можно предположить причины возникновения обратной тяги в дымоходе.

  • Обычное засорение трубы дымохода.
  • Произошла разгерметизация конструкции.
  • За окном разыгралась непогода, возможно, попадание осадков в устье дымохода.
  • Пониженное атмосферное давление на улице.

Принцип работы датчика

Устройство гарантирует безаварийную работу оборудования и предотвращает утечку угарного газа в отапливаемое помещение. Принцип его работы довольно прост: оно отслеживает направление движения рабочих отходов и подаёт специальный сигнал в случае обнаружения неполадок – в дымоходе начнёт стремительно повышаться температура. В тот же момент автоматика активирует клапан, который перекрывает подачу газа к горелке, и оборудование прекращает функционировать.

В случае некорректной работы устройства ситуация может выйти из-под контроля из-за образования обратной тяги: весь угарный газ будет выталкиваться не на улицу, а прямо в дом. Чтобы избежать неприятных последствий, нужно внимательно следить за оборудованием и обращаться за помощью к специалистам при первых признаках неисправности конструкции.

Газовая колонка включается с хлопками


Обязательно вовремя меняйте элементы питания в газовой колонке, т. к. если они будут севшими, ваша колонка начнет издавать хлопки во время включения. Также из-за севших батареек колонка может самопроизвольно выключаться.

Эти звуки при включении и во время работы указывают на следующие моменты:

  • внутрь системы (в горелку) из-за малого напора газа попало немного воздуха, что породило микровзрыв;
  • пламя срывается из-за большого напора газа;
  • засор жиклера;
  • мала тяга вентиляции;
  • разрядились батарейки.

Своими силами вы сможете устранить только неисправности, описанные в двух последних пунктах.

Как проверить измеритель тяги для газовой колонки: поиск и удаление поломок

От автора: здравствуй, друзья! Колонка газовая — это довольно непростая конструкция, которая состоит из многих компонентов. Любой из них играет важную роль в работе устройства. В случае неполадки некоторых из таких элементов поломка видна тут же, для этого не потребуется проводить какое-то испытание. А вот измеритель тяги для газовой колонки как проверить? И зачем вообще необходима данная деталь? Собственно про это и пойдёт речь в данной статье.

Вообще, колонка газовая — прекрасное устройство для отопления. Не напрасно оно является наиболее распространенным у хозяев как квартир, так и приватизированных домов. Котел обладает большей эффективностью, не просит чрезмерно сложного обслуживания, а применяемое горючее в большинстве случаев стоит буквально копейки.

Единственный минус этого оборудования — это предполагаемая опасность его эксплуатации в случае каких-нибудь поломок. Каждый знает, что газовая утечка, к примеру, как правило имеет страшные результаты, аж до взрыва, разрушения дома и смерти людей. Благодаря этому любой компронент колонки должен работать замечательно, каждая поломка должна здесь же исправляться, а решительно вышедшая из строя деталь подлежит замене.

Благодаря этому очень и очень важно вовремя выявить неполадку. Для этого производятся постоянные проверки системы, причем, в основном, осуществляются они профессионалами службы газа

Но и вы лично можете иногда исследовать некоторые детали, от них зависит безопасность проживающих в доме людей. Одной из подобных частей конструкции считается измеритель тяги.

Обратная тяга и вентиляция

  • Природные законы вентиляции никто не отменял:
  • у теплого воздуха плотность значительно ниже, чем у холодного;
  • поэтому теплый воздух стремится вверх;
  • если где-то внутри дома распахнуты окна или двери на улицу с прохладной погодой, воздух при включении отопительных приборов пойдет именно туда, а не в дымоход (как того хотелось бы пользователю).

Сила вентиляции при оттоке воздуха

  • Большое значение имеет внутренняя архитектура здания:
  • если в доме много окон, есть балконные двери либо лестницы на верхний этаж — все это приведет к образованию сквозняков;
  • на расположенных выше уровня топки площадках открывать окна и двери на улицу не рекомендуется.

Несоблюдение столь простых советов — гарантия того, что образуются сбивающие тягу воздушные потоки.

Обеспечение вентиляции приточным воздухом

  • Иногда происходит следующее:
  • помещение герметично (двери заперты, окна закрыты);
  • при растапливании печи либо включении газового котла или колонки области низкого давления подтягивают свежий воздух из дымохода;
  • итог — тяга опрокидывается;
    • Решение напрашивается само собой — необходимо создать требуемый оборот воздуха. Что нужно делать для этих целей:

  • установить стеновые приточные клапаны;
  • установить приточные клапаны на окнах ПВХ;
  • разместить на окне прибор принудительной вентиляции для забора воздушных масс с улицы в помещение (такие приборы врезаются непосредственно в оконное стекло — как делать врезку, можно посмотреть на видео в интернете);
  • чуть-чуть приоткрыть форточку, дверь или окно.

Реализация одной из этих мер приведет к тому, что атмосферное давление в помещении снизится, и обратная тяга исчезнет.

При наличии газовой колонки

  • У работающей на газе колонки есть ряд особенностей:
  • ее камера сгорания вытягивает воздух из помещения;
  • недостаток кислорода становится заметным довольно быстро (воздух разреживается, чувствуется кислородный дефицит);
  • из дымохода периодически будет проникать воздух, что приведет к угасанию колонки и задымлению помещения.

Иногда пользователь мечется в поисках дефекта газовой колонки вместо того, чтобы тщательно проанализировать вентиляцию — ее состоятельность и эффективность.

Как проверить данный показатель?

Чтобы избежать указанных рисков, перед использованием котла, необходимо проверить наличие тяги. Методы проверки таковы:

  • Показания анемометра. Это специальный прибор, используемый для определения скорости движения газов (часто его называют «ветромер»). Современные анемометры позволяет точно определить значение тяги и прийти к обоснованному выводу о целесообразности пуска оборудования. К несчастью, качественное измерительное устройство будет не дешевым.
  • Визуальные «дедовские» методы. Лист легкой бумаги (например, туалетной), поднесенный к дымоходу, покажет наличие тяги и ее интенсивность. Чем больше лист отклоняет под потоком ветра, тем лучше тяга. Аналогичные сведения нам даст дым от сигареты, размещенной в дымоходе.
  • Проверка механических засоров. Распространенная причина проблем с удалением дыма – засорение в трубах. Проверить наличие засора можно с помощью металлического шара, который спускается на веревке из верхней точки дымохода к нижней. Если шар без проблем добрался до конца, то дымоход чист. Наличие проблем с отводом дыма в данном случае означает наличие проблем в другой области (короткий или недостаточно широкий канал).

Проверит наличие засора возможно с помощью визуального осмотра, если это позволяет конструкция дымохода.

Вывод

При любых подозрениях, касающихся нарушения тяги, необходимо остановить котел до тех пор, пока не разберетесь с ситуацией. Лучший способ проверки показателя – использование анемометра, но для оценочного определения наличия тяги хватит и листа бумаги.

Тяга (также разрежение) – это снижение давления в топочной камере котла вследствие разницы температур, способствующее притоку в нее новых воздушных масс. Соответственно, нагретый воздух вытесняется и отводится через дымоход. При достаточной тяге котел в полном объеме получает необходимый для сжигания газа воздух, а продукты сгорания сразу же выводятся на улицу.
