Типы холодильников в зависимости от видов сосудов-конденсаторов
Всего по конструктивным особенностям выделяют четыре вида химических охладительных аппаратов. Рассмотрим особенности каждого из них.
Холодильник Либиха
Другие названия этого нисходящего охлаждающего устройства: прямоточный холодильник или холодильник с прямой трубкой (ХПТ). Его изобрел немецкий ученый химик Юстус фон Либих. Конструкция аппарата представляет собой две стеклянные трубки, запаянные одна в другой. Внутренняя трубка наполняется парами кипящей жидкости, а внутри внешней – циркулирует проточная вода.
Эта конструкция имеет широкое применение и может быть частью устройства, с помощью которого осуществляется простая или вакуумная перегонка.
Холодильник Аллина
Другое название – «шариковый» устройство получило от формы внутренней трубки, напоминающей последовательно соединенный шары. Такая конструкция позволяет увеличить площадь теплообмена и повысить производительность. Но поскольку при наклонной его установке конденсат может скапливаться в шарах, то работать холодильник Аллина может только как обратный.
Змеевиковый холодильник
Лорен Р. Грэхем по-другому изменил конструкцию простейшего химического холодильника, поместив внутрь трубки стеклянный змеевик. Конденсирование в нем происходит намного быстрее, чем в прямоточном или шариковом, но применяться устройство может только как нисходящий из-за капиллярного эффекта.
Разновидность спирального холодильника – охлаждающее устройство Штеделера. Здесь в качестве охлаждающего вещества используется лед с поваренной солью или твердая углекислота с ацетоном. Его применяют для жидкостей с низкой температурой кипения.
Дефлегматор Димрота
Сходен по конструкции со спиральным (змеевиковым) холодильником, но имеет несколько иной принцип действия дефлегматор Димрота.
Этот холодильник представляет собой колбу, внутри которой находится охлаждаемая водой спираль. Витки спирали могут быть раздвинуты или плотно намотаны в зависимости от сферы применения. Пары жидкости конденсируются на спирали и отводятся через отверстие внизу колбы. Температура легко настраивается благодаря штуцеру под термометр, расположенному вверху колбы.
Пальцеобразный холодильник
Этот аппарат называют еще «охлаждающий палец» или погружной холодильник. У него ряд преимуществ: компактные габариты, отсутствие необходимости спаециально закреплять его в охлаждающей системе
Обратный и прямой холодильник
По принципу действия химические холодильники могут быть:
- прямыми;
- обратными;
- универсальными.
Прямой холодильник (другое название – нисходящий) применяется, чтобы разделить жидкость на низкокипящие и высококипящие компоненты.
Обратный холодильник используется во время проведения высокотемпературных реакций, при этом пар возвращается в реактор (стеклянную колбу). Конечно, кипячение можно было бы проводить и в герметичном сосуде, но тогда существует высокая вероятность взрыва реактора из-за высокого давления.
Назначение этих двух приборов определяет их конструктивная разница. Обратный холодильник устанавливают вертикально сверху над колбой с кипящей жидкостью, чтобы пар после конденсирования стекал вниз. Прямой холодильник устанавливают под наклоном, чтобы жидкость из него могла свободно стекать в приемник.
Универсальные приборы имеют такую конструкцию, которая позволяет использовать их как прямые и обратные холодильники.
Производители
Рассмотрим три наиболее известных компании, которые занимаются производством холодильных установок.

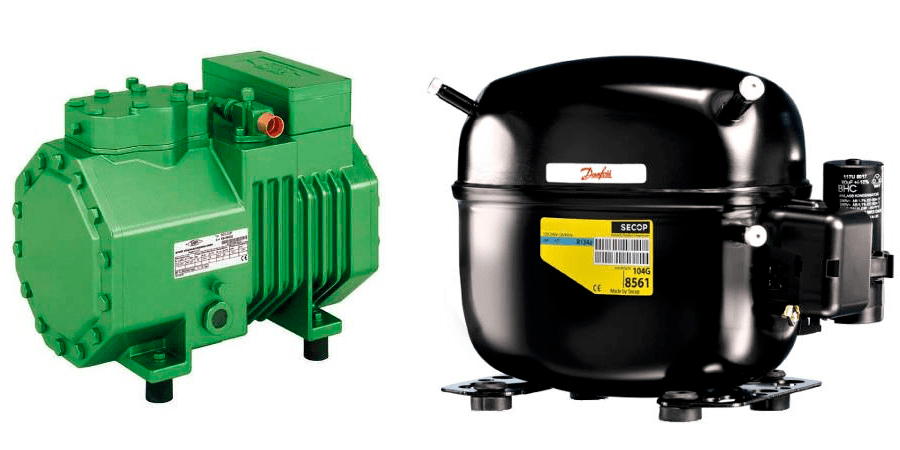

Secop
Лидер на рынке среди производителей холодильных установок. Энергетическая эффективность всех компрессоров компании Secop составляет более 20 %.
Объем поршней у разных моделей составляет от 2.4 до 34.4 кубических сантиметра. Немецкая компания дает гарантию, что холодильная установка будет оптимально охлаждать и поддерживать заданную температуру. Герметичный корпус позволяет работать оборудованию в тяжелых условиях.
Panasonic
Качество и долговечность гарантируются спиральными установками. Модели представлены тихими, бесшумными, практически без вибраций образцами.
Как полагается японской продукции, оригинальные устройства надежны и износоустойчивы, так как выполняются из материалов отличного качества. Время эксплуатации агрегата увеличивается за счет специальных подшипников, уменьшающих трение деталей.
Embraco
Бразильская компания является лидером среди производителей герметичных компрессоров. Embraco отличается социальной, экологической и экономической ответственностью.
Производственная мощность и более 10 тысяч сотрудников позволяют производить в год до 40 миллионов единиц продукции, в том числе и компрессоров.
Принцип работы холодильника для новичка
Само оборудование не создаёт холода, оно функционирует как тепловой насос. Технология охлаждения простыми словами состоит в следующем: прибор передаёт тепло из отсека в комнату. Для выполнения данной задачи оборудование снабжено такими составляющими:
- 1 или 2 компрессора;
- конденсатор, он же внешний радиатор;
- испаритель;
- фреон.
Испаряясь, любая жидкость становится холоднее. При сжатии и конденсации греется. Наглядно расскажу на примерах:
- Хладагент, нагретый до +5 градусов, проникает в компрессор.
- Он сжимает его до жидкого состояния.
- При конденсации агент греется до +40 градусов.
- Затем под влиянием давления агент переходит в конденсатор, там он остывает до +25 градусов.
- Хладагент проникает в испаритель. Там он расширяется и кипит.
- Фреон остывает до 0 градусов и охлаждает камеру холодильного оборудования.
- Забирая тепло у основного отсека, у фреона повышается температура до +5 градусов.
- Процесс повторяется.
Этого позволяют достичь физические качества агента. Температура его закипания значительно ниже 0 градусов, потому он кипит и трансформируется в пары.
Из каких частей состоит холодильный агрегат?
Все знают, что холодильный шкаф сохраняет холод, охлаждает и замораживает продукты, предотвращая их быструю порчу. При этом немногие могут ясно представить себе, откуда появляется холод внутри камеры, как его вырабатывает агрегат рефрижератора, почему холодильник иногда выключается. На самом деле охлажденный воздух ниоткуда не появляется сам — снижение его температуры происходит прямо в камере во время работы холодильного агрегата (рис.1). Подробнее — в статье как осуществляется регулировка температуры в холодильнике.
Рис. 1. 1 — испаритель, 2 — конденсатор, 3 — фильтр-осушитель, 4 — капилляр, 5 — компрессор
Рабочий агрегат холодильника состоит из 4 частей:
- компрессор;
- конденсатор;
- испаритель;
- хладагент.
Настоящее сердце всей системы — компрессор. Он обеспечивает циркуляцию хладагента по множеству тонких трубок, часть из которых можно увидеть на задней внешней стенке холодильного шкафа. Другая часть скрыта под панелью внутри камеры в современных моделях, но в старых рефрижераторах они образуют стенки морозильного отделения либо просто закреплены на потолке камеры. Во время работы компрессор сильно нагревается, как любой двигатель, и должен время от времени отдыхать. Чтобы он не вышел из строя от перегрева, внутри находится реле, которое при достижении определенной температуры двигателя размыкает электрическую цепь. В этот момент компрессор выключается.
Трубочки на внешней стенке холодильника — это конденсатор. Назначение его в том, чтобы отдать тепло в окружающее пространство. Компрессор, перекачивая хладагент, загоняет его в конденсатор под давлением. В результате газообразное вещество (фреон, изобутан) переходит в жидкое состояние и довольно сильно нагревается. Вот эти излишки тепла и должны рассеяться во внешнюю среду, чтобы хладагент сам охладился до комнатной температуры.
Зная о том, как должен работать холодильник, рачительные хозяева постараются обеспечить своему помощнику наилучшие условия для легкого охлаждения компрессора и конденсатора. Это поможет ему прослужить дольше.
Для того, чтобы получить холод в камере, существует другая часть системы трубок, куда сжиженный газ попадает потом. Ее называют испарителем. От конденсатора она отделена фильтром-осушителем и капилляром — очень тонкой трубочкой, которая не пропускает сразу весь сжиженный хладагент, а заставляет компрессор с усилием проталкивать его в испаритель. Попадая туда, небольшие количества фреона моментально вскипают и расширяются, снова переходя в газообразное состояние. Во время этого процесса происходит поглощение большого количества тепла. Трубочки внутри камеры охлаждаются сами и охлаждают воздух в холодильнике. Потом хладагент возвращается в компрессор, и весь цикл начинается сначала.
Чтобы продукты в камере не превратились в лед, внутри нее установлен терморегулятор. Шкала с делениями позволяет установить желаемый уровень охлаждения, и как только нужные показатели будут достигнуты, холодильник отключается.
Абсорбционное холодильное оборудование
В абсорбционных моделях по охладительному контуру циркулирует пара веществ – абсорбент и хладагент. В качестве хладагента в подавляющем числе вариантов применяют аммиак, но может использоваться и другое вещество:
- метанол;
- ацетилен;
- бромистого лития раствор;
- фреон.
Абсорбент – это жидкость, у которой поглотительная возможность достаточно высокая. В качестве нее может выступать вода, серная кислота и другое. Принцип функционирования абсорбционного агрегата заключается в абсорбции, то есть – поглощении одного вещества иным. Конструкция представлена ведущими узлами:
- генератором;
- насосом;
- регулирующими вентилями;
- абсорбером;
- испарительным элементом.
Компоненты системы соединяются трубками, при помощи которых реализуется замкнутый в кольцо единый контур. Процесс охлаждения становится возможен благодаря тепловой энергии и выглядит следующим образом:
- Хладагент, который растворен в жидкости, идет к испарителю.
- Из концентрированного раствора хладагента и жидкости отделяются закипающие при 33 ̊С аммиачные пары, которые охлаждают объект.
- Вещество поступает в абсорбер, где вновь поглощается абсорбентом.
- Насос качает раствор в генератор, подогреваемый определенным тепловым источником.
- Вещество начинает кипеть и образуемые пары аммиака идут в конденсатор.
- Хладагент начинает остывать и переходит в жидкое агрегатное состояние.
- Рабочая жидкость следует через регулирующий вентиль, подвергается процессу сжатия и идет в испарительный элемент.
По итогу аммиак, который циркулирует в замкнутом охладительном контуре, принимает тепло из охлаждаемой камеры попадая в испарительный элемент и передает его внешней среде, присутствуя в конденсаторе. Циклы идут постоянно.
По причине невозможности выключения агрегата, в плане энергопотребления он не экономичен. Когда такое холодильное оборудование становится неисправным, провести его ремонт в большинстве случаев невозможно.
В конструкции устройства отсутствуют трущиеся и движущиеся компоненты, что делает их фактически бесшумными. Такие агрегаты подходят для строений, где электросеть постоянно испытывает пиковые нагрузки или где регулярные перебои с поступлением электроэнергии.
Принцип абсорбции по большей части реализован в промышленных охладительных установках, малых автохолодильниках. Гораздо реже эти устройства применяют в бытовых целях, но тогда агрегат работает на газу.
Функция быстрой заморозки
Данная функция характерна для двухкамерных холодильников. В таком режиме холодильник может беспрерывно работать достаточно долго. Предназначена же быстрая заморозка для эффективного промораживания продуктов в больших объемах.
После активации опции, на панели зажигаются специальные светодиодные индикаторы, показывающие, что компрессор запущен. Тут нужно учитывать то, что функционирование агрегата не будет остановлено автоматически, а слишком долгая работа холодильника может негативно сказаться на его состоянии.
После ручного отключения установки индикаторы сами погаснут, а компрессорный привод выключится.
Современные холодильники оснащены большим количеством самых разных функций. И сегодня домохозяйки знают о существовании функции автоматической разморозки. Необмерзающие и капельные холодильные системы сделали человеческую жизнь гораздо проще, но принцип действия холодильника остался прежним.
Абсорбционный газоэлектрический агрегат
Многие предпочитают называть такие устройства электрогазовыми. Такие устройства обладают рядом преимуществ, среди которых:
- бесшумная работа;
- компактный размер;
- экономичность;
- долгий срок эксплуатации, редкие обращения в сервис ремонта.
Также такие холодильники можно установить в автомобили, работающие на бензине или на газу.
Watch this video on YouTube
Watch this video on YouTube
Принцип работы абсорбционного агрегата минибаров
Watch this video on YouTube
Watch this video on YouTube
Хотите разбираться лучше других?
- Принцип работы компрессорных, абсорбционных и термоэлектрических холодильников – Принципиально устройство холодильника представляет собой закрытую термоизолированную камеру, в которой поддерживается постоянная низкая температура. Если бы это была идеальная…
- По какому принципу работает компрессор в бытовом холодильнике – Компрессор холодильника – что это Компрессором называют устройство, осуществляющее сжатие какого-либо вещества (в нашем случае – это хладагент в виде фреона), а также его…
- Как работает холодильник на газе? – Газовые агрегаты имеют отличительную черту: они способны работать даже без доступа к электричеству. Принцип их действия заключается в использовании газа, который добывается…
- Принцип работы газовых холодильников – История развития холодильного оборудования достаточно длительная и она отмечена разработкой разнообразных подвидов бытовых агрегатов. Среди существующих конструкций можно…
- Принцип работы пускозащитного реле для бытового холодильника – Привод компрессора бытового холодильника — это обычно асинхронный электродвигатель с питанием от однофазной сети 220 В. Его особенность в том, что при запуске необходимо пусковое…
Устройство роторных механизмов
Если быть точным, то такие устройства необходимо называть двухроторными, поскольку необходимое давление создается благодаря двум роторам со встречным вращением.
Внешний вид двухшнекового (ротационного) компрессора
Внутри компрессора фреон, попадая в сжимающийся «карман» выталкивается в отверстие небольшого диаметра, чем создается необходимое давление. Несмотря на относительно небольшую скорость вращения роторов, создается необходимый коэффициент сжатия. Отличительные особенности: небольшая мощность, низкий уровень шума. Основные элементы конструкции механизма представлены ниже.
Конструкция линейного роторного компрессора в виде схемы
Обозначения:
- Отводной патрубок.
- Отделитель масла.
- Герметичный кожух.
- Фиксируемый на кожухе статор.
- Обозначение внутреннего диаметра кожуха.
- Обозначение диаметра якоря.
- Якорь.
- Вал.
- Втулка.
- Лопасти.
- Подшипник на валу якоря.
- Крышка статора.
- Вводная трубка с клапаном.
- Камера-аккумулятор.
Как устроен холодильник
Любой современный холодильник состоит из следующих основных агрегатов:
- Двигатель.
- Конденсатор.
- Испаритель.
- Капиллярная трубка.
- Осушительный фильтр.
- Докипатель.
Схема работы холодильника
Электродвигатель
Двигатель является основным узлом бытового прибора. Предназначен для циркуляции охлаждающей жидкости (фреона) по трубкам.
Двигатель состоит из двух агрегатов:
- электромотор;
- компрессор.
Электромотор преобразует электрический ток в механическую энергию. Агрегат состоит из двух частей – ротора и статора.
Корпус статора устроен из нескольких медных катушек. Ротор имеет вид стального вала. Ротор соединен с поршневой системой двигателя.
При подключении двигателя к сети питания в катушках возникает электромагнитная индукция. Она является причиной возникновения крутящего момента. Центробежная сила приводит ротор во вращательное движение.
При вращении ротора двигателя происходит линейное перемещение поршня. Передняя стенка поршня сжимает и разряжает рабочую жидкость до рабочего состояния.
Положение двигателя холодильника
В современных охлаждающих установках электродвигатель находится внутри компрессора. Такое расположение преграждает газу путь для самопроизвольной утечки.
Для уменьшения вибраций двигатель находится на пружинистой металлической подвеске. Пружина может находится снаружи или внутри устройства. В современных агрегатах пружина находится внутри корпуса двигателя. Это позволяет эффективно гасить вибрации при работе аппарата.
Конденсатор
Представляет собой змеевидный трубопровод диаметром до 5 миллиметров. Предназначен для отвода тепла от рабочей жидкости в окружающую среду. Конденсатор располагается на задней наружной поверхности прибора.
Испаритель
Представляет систему тонких трубок. Предназначен для испарения рабочей жидкости и охлаждения окружающего пространства. Располагается внутри или снаружи морозильника.
Устройство компрессора
Капиллярная трубка
Предназначена для снижения давления газа. Имеет диаметр от 1,5 до 3 миллиметров. Расположена на участке между испарителем и конденсатором.
Фильтр-осушитель
Предназначен для очистки рабочего газа от влаги. Имеет вид медной трубки диаметром от 10 до 20 мм. Концы трубки вытянуты и герметично впаяны с капиллярную трубку и конденсатор.
Внутри трубки находится цеолит — минеральный наполнитель с высокопористой структурой. На обоих концах трубки установлены заграждающие сетки.
Фильтр-осушитель
Со стороны конденсатора установлена металлическая сеточка с размерами ячеек до 2 мм. Со стороны капиллярной трубки установлена синтетическая сетка. Размеры ячеек такой сетки составляют десятые доли миллиметра.
Докипатель
Представляет собой металлическую емкость. Устанавливается на участке между испарителем и входом компрессора. Предназначен для доведения фреона до кипения с последующим испарением.
Служит защитой двигателя от попадания жидкости. Попадание рабочей жидкости может привести к выходу его из строя.
Особенности работы холодильника и его модулей
Условия работы холодильника по параметрам окружающей среды
Как и у любого электрического прибора, у бытовых холодильников имеются ограничения по температуре окружающей среды, причем нижняя граница данного диапазона установлена в +5С.
В случае установки устройства на улице при наличии более низких или даже отрицательных температур, в работе холодильника могут возникнуть следующие проблемы:
- Некорректное функционирование термостата. Как указывалось выше, при достижении требуемой температуры терморегулятор подает сигнал, который размыкает электроцепь и прекращает подачу электрического тока на двигатель, после чего весь холодильник выключается. По море того, как воздух внутри камер начинает нагреваться, цепь замыкается, двигатель запускается, и устройство вновь начинает работать. Однако, при условии слишком холодных температур окружающего воздуха, особенно при их отрицательных значениях, термостат не сработает
- Проблемы с запуском компрессора. В аппаратах предыдущего поколения в качестве хладагента использовались жидкости R12,R22, которые при понижении температуры окружающей (и, соответственно, рабочей) среды ниже +5С приобретали повышенную вязкость, вследствие чего работа механизмов становилась затруднительной.
- Эффект «влажного хода» испарителя. Так как при низких температурах окружающего воздуха тепло в камерах холодильника будет отсутствовать, возникнут проблемы в функционировании испарителя. В компрессор будет поступать газ, насыщенный водяными парами, что через очень короткое время неизбежно приведет к его поломке.
Таким образом, эксплуатация аппарата при низких или отрицательных температурах значительно сократит время его службы и приведет к очень дорогостоящему ремонту.
Режим включения и отключения холодильника
Как правило, не существуют строгих ограничений по времени, в течение которого холодильник должен находиться во включенном либо выключенном состоянии. Эффективность его работы определяется возможностью достигать и поддерживать требуемую температуру как в основном отделении, так и в морозильной камере.
Тем не менее, существует такое понятие, как оптимальный коэффициент времени работы, который считается исходя продолжительности работы и суммарного времени работы и простаивания. Данный коэффициент получается при делении времени рабочего цикла на суммарную продолжительность.
Из расчета видно, что эффективность работы аппарата будет тем выше, чем меньшее значение будет иметь данный коэффициент К примеру, значение показателя в пределах 0,2 означает, что допущена ошибка в выставлении внутренней температуры. Однако, при приближении коэффициента к 0,6 это должно сигнализировать о том, что имеется утечка хладагента.
Принципы работы холодильника No Frost и с «плачущей» стенкой основной камеры
В подобных моделях No frost присутствует испаритель, располагающийся за панелью из пластика в задней стенке морозильной камеры. За ним помещен вентилятор, передающий холод посредством своей работы. За счет специально предусмотренных отверстий холодный воздух охлаждает сперва морозилку, а затеи и основную камеру.
Также данные модели оснащены автоматической системой размораживания, принцип работы которой заключается в том, что при помощи таймера через определенные промежутки времени в течение суток активизируется работа нагревательного элемента, установленного над испарителем. Таким образом, жидкость испаряется наружу, и иней не оседает на стенках морозилки.
Принцип работы «плачущей» задней стенки основан на том, что при работе испарителя на нем образуется лед. Потом, когда холодильник отключается на определенное время, наледь тает, а образовавшаяся жидкость стекает в специально предусмотренное технологическое отверстие (капельный способ).
Функция «суперзаморозки»
Данная функция предусмотрена в двухкамерных моделях современных холодильников, причем, способ запуска данной опции может быть как механическим, так и автоматическим. При подобном режиме компрессор морозилки работает до тех пор, пока все продукты полностью не промерзнут. После чего в устройствах с механическим регулятором ее нужно отключить вручную, в иных моделях она отключается автоматически спустя определенное время.
Максимальный срок работоспособности компрессора ограничивается, как правило, тремя сутками, после чего его требуется отключить во избежание перегрева компрессора.
Основные типы холодильников
Тип холодильника определяется, отталкиваясь от нескольких параметров. Так, в зависимости от сферы назначения различают морозильники, холодильники и холодильники-морозильники. В зависимости от способа получения холода – абсорбционные и компрессионные. По способу установки – напольные по типу шкаф либо стол. В зависимости от числа камер холодильники подразделяются на одно-, двух- или трехкамерные.
Наибольшей популярностью на мировом и отечественном рынках пользуются двухкамерные холодильники. В основном они состоят из холодильной и морозильной камер.
Холодильник Side-by-side
Самая большая камера у холодильников «Side-by-side». Их конструкция предполагает расположение по бокам морозильной и холодильной камер, причем каждая из них закрывается отдельной дверью. В холодильниках типа «Combi» объем морозильной камеры может составлять до половины общего полезного объема. В большинстве случаев морозильная камера в таких устройствах располагается ниже холодильного отделения.
В зависимости от способа размораживания различают холодильники с ручным, автоматическим либо полуавтоматическим размораживанием. В ручном размораживании нуждаются холодильники старого образца. Некоторые модели холодильников оснащены специальным реле оттаивания, способным отключать питание компрессора. Обратно включается компрессор после того, как внутри холодильника установится температура, близкая к комнатной. Этого времени достаточно для оттаивания ледяной шубы.
Большая часть современных холодильников обладает функцией автоматического размораживания морозильной камеры. Избыточная влага со стенок испарителя стекает по специальному желобу в лоток, расположенный на крышке компрессора. Из лотка вода постепенно испаряется под воздействием тепловой энергии, исходящей от корпуса компрессора. Процесс размораживания цикличен и не нуждается в постороннем вмешательстве либо контроле.
Зона нулевой температуры
Трехкамерные холодильники оборудованы кроме морозильной и холодильной камер, еще и зоной нулевой температуры. Некоторые производители оснащают такую зону возможностью выполнять функции какой-либо из камер, посредством понижения либо повышения в ней температуры.
Также холодильники могут обладать статической либо динамической системой охлаждения. В статических системах воздух либо неподвижен, либо перемещается посредством естественной конвенции. Применяется в основном во многих бюджетных холодильниках. В динамической системе воздух циркулирует под действием вентилятора. Такая система получила название «No Frost» и позволяет добиться равномерного распределения температуры по всей площади камеры и быстрое восстановление заданной температуры после ее повышения. Главное преимущество такой системы – при работе холодильника на стенках камеры не образовывается иней.
Комплектация и назначение элементов поршневых компрессоров для холодильника
Если вы заглянете за ваш холодильник, то сможете увидеть там небольшой черный металлический бачок с приплюснутым воротом, от которого отходят несколько трубок.
Это и есть компрессор. Его кожух герметичен, а подводящие медные трубки выведены к решеткам охлаждения холодильника, размещенным на его задней панели.
Внутри кожуха находится механизм компрессорной установки, состоящей из мотора, поршневого цилиндра с прилегающим к нему клапаном, креплений и медных трубок, витиевато закрученных вокруг самой установки. Таких трубок в современных компрессорах всего три. Две из них, расположенные рядом, отвечают за подачу и возврат в систему фреона, который постоянно циркулирует в системе под определенным давлением. Это давление и призван создавать компрессор.
Третья трубка обычно запаяна с конца.
Она находится на противоположной стороне от предыдущих, и через нее систему заправляют фреоном.
Эта трубка ведет к пластиковому глушителю, сглаживающему шум от поступающего в корпус фреона.
Двигатель компрессора чаще всего асинхронный, состоит из вертикально расположенных обмоток (статора) и подвижного якоря (ротора), к концу которого закреплен коленчатый вал с кулисой или шатуном, приводящей в движение поршень. Корпус двигателя объединен с цилиндром компрессора, и размещен на независимой подвеске из четырех пружин, сглаживающих вибрацию от двигателя, и делающих работу компрессора почти бесшумной.
Во время работы компрессора, установка вместе с двигателем достаточно сильно нагревается, и ее температура внутри кожуха может достигать порядка 100 °С.
Происходит это из-за нагнетаемого компрессором высокого давления для перегонки фреона, в среде которого вынужден работать двигатель. На дне кожуха располагается некоторое количество минерального или синтетического масла (около 200 гр), которое под температурой и давлением превращается в аэрозоль и смешиваясь с хладагентом, попадает в охладительную систему холодильника.
За подачу масла на подшипники, клапана и поршень компрессорной установки отвечает центробежный масляный насос, который располагается внутри вала ротора.
Пускозащитное реле, оснащенное термодатчиком, находится на внешней стороне кожуха компрессора и выполняет несколько очень важных функций:
- Регулирует подачу электричества на компрессорную установку;
- Отсекает подачу электричества на заклинивший ввиду каких-либо поломок двигатель компрессора, предохраняя обмотку статора от перегрева и сгорания. Спустя некоторое время происходит повторная подача, и в случае неполадки, отключение;
- Предохраняет проводку от возгорания в случае перегрева контактной группы, и подведенных к ней проводов. Крайне полезная функция, поскольку по вине возгорания проводки до сих пор происходит огромное количество бытовых пожаров.
Описание линейного компрессора холодильника
Когда мы закрываем дверцу холодильника, то слышим характерный шум, который издаётся его работой. Начиная работать, компрессор создаёт разницу давления внутри камер. В процессе работы он охлаждает отсеки холодильника, выводя тепло путём сжимания и перекачивания хладагента. Он передаёт тепло из внутренних камер наружу, тем самым охлаждая их.
Сам линейный тип оборудования, представляет собой небольшое устройство, которое работает при помощи внутреннего поршня приводимого в движение электричеством. Он не большой и занимает мало места. Весь механизм хорошо спрятан под его коробкой. Конструкцией предусмотрены специальные отверстия для крепежа к корпусу машинки.
Термостат холодильника
Обычно термостат построен на основе измерения давления. Понятно, что холодный воздух тяжелее, следовательно, можно определить достаточно ли давит мембрану. Доступ к чувствительному элементу ведется через трубку. Винтом подтягивается натяжение мембраны. В результате получаем такие небольшие «карманные часы», у которых вместо цепочки длинная трубка. Лишний отрез укладывается между стенками, заборное отверстие проводится в рабочую камеру.
Современные термостаты гораздо более примитивны. Унылая термопара, от величины ЭДС которой зависит, что предпримет электронная плата холодильника в следующий момент. Понятно, такая схема в отличие от предыдущей требует наличия питания, что несколько усложняет процесс регулировки. Зато ремонт превращается в настоящее развлечение: главное найти термопару с подходящими характеристиками, не требуется драть половину холодильника, чтобы тянуть трубку. Упрощает жизнь мастеров.
Закончили рассказ про то, как работает холодильник, упомянули аспекты устройства прибора.
