Как можно сделать кондиционер своими руками в домашних условиях?

Как сделать кондиционер с применением медной трубки и вентилятора

Кондиционер из вентилятора и медной трубки

Подобный охладитель воздуха достаточно компактен, сделать его не представляет труда. Однако нужно учитывать следующие моменты.

Вариант первый. Чтобы этот прибор охлаждал воздух эффективно, потребуется проточная вода.

Вариант второй. Можно заменить систему с проточной водой ведром, также заполненным водой. Но ведро придется переносить вместе с устройством. Чтобы не пришлось существенно переплачивать за беспрерывно потребляемую воду (в случае установки в доме водяного счетчика), выбирают вариант конструкции с циркуляцией воды.

Детали для самодельного кондиционера

  1. Вентилятор. Модель любая, только должна присутствовать передняя защитная решетка.
  1. Медная трубка. Варианты: 1/4˝ или же 6,35 мм. Длина трубки напрямую зависит:
  • от плотности укладки спирали;
  • от диаметра решетки вентилятора, куда она будет упакована.

Если брать за образец стандартный напольный вентилятор, тогда потребуется ориентировочно от 5 метров до 10 метров трубки.

  1. Погружная помпа, которую используют для аквариума. Ее производительность — от 600 л/ч до 1000 л/ч.
  1. Тонкая проволока (простой вариант). Можно взять пластиковые хомуты, пригодные для крепления.
  1. Трубка, внутренний диаметр которой 6 мм. Сгодится только гибкий пластиковый вариант.
  1. Аккумулятор холода.
  1. Термоящик. Подойдут пластиковое ведро, сумка-холодильник. Однако в термоящике таяние льда происходит медленнее, чем в обычном ведре. Так что лучше использовать именно термоящик.
  1. Металлические хомуты.

Где взять аккумулятор холода

Эти устройства устанавливаются в автотранспорте, а также в переносных сумках-холодильниках, чтобы поддерживать востребованную температуру. Внутри аккумулятора присутствует быстро замерзающая жидкость. Аккумулятор укладывают в морозильник, затем этот источник холода переносят в пластиковый ящик или в изотермическую сумку.

Процесс изготовления мини-кондиционера

Шаг первый. Вентилятор освобождается от верхней защитной решетки.

Шаг второй. Используется медная трубка. Ее начало — центр решетки, дальше скручивается спираль. Больше витков у спирали, значит, быстрее охладится комната. Но тут нельзя забывать простую истина: если уложить спирали слишком плотно, то ее витки станут препятствовать прохождению воздуха.

Вода будет циркулировать по медной трубке. Она станет охлаждаться в герметичной ёмкости. Вентилятор же будет обдувать теплообменный контур и направлять охлажденный воздух в пространство комнаты.

Шаг третий. На передней решетке крепится трубка, используются хомуты-затяжки из пластика. Но можно, если нет хомутов, зафиксировать спираль самой обычной мягкой тонкой проволокой.

Шаг четвертый. Когда теплообменник на решетке оказывается надежно закрепленным, концы хомутов обрезаются.

Шаг пятый. Решетка с прикрепленной к ней спиралью снова устанавливается на вентилятор, то есть на прежнее место. Концы медных трубок нужно подвести к стороне прибора (к любой) или завести за заднюю решетку. Главное, чтобы концы выходили в сторону охлаждающего ящика.

Шаг шестой. Концы пластиковых трубок присоединяют к медному змеевику по его концам. Поверху в местах соединения устанавливаются зажимы-фиксаторы – металлические хомуты. Тогда в этих местах вода не будет протекать.

Шаг седьмой. Трубку (любой конец) подсоединяют к патрубку помпы. Оба шланга по длине должны соответствовать следующему условию: они должны свободно доставать до ёмкости с охладителем.

Шаг восьмой. Когда все трубки будут подключены, их, совместно с помпой, размещают в ёмкости:

  • или в сумке-холодильнике;
  • или в пенопластовом коробе;
  • или в пластиковом ведре.

Шаг девятый. В термоящик заливается вода, система проверяется на протекаемость и герметичность. Когда вставится помпа, а вода примется циркулировать по трубкам, нужно убедиться в прочности мест соединения. Помпа станет втягивать воду, которой сперва следует пройти через весь змеевик, после чего она выльется в ёмкость через другую трубку – сливную.

Шаг десятый. В случае успешно проведенного испытания, в ёмкость, куда налита вода, добавляется лед, а также укладываются аккумуляторы холода. После чего крышка плотно закрывается.

В термоящик при работе кондиционера нужно периодически добавлять лед.

Шаг одиннадцатый. Вентилятор можно включить, чтобы убедиться, что собранная система вполне работоспособна. Цены на кондиционеры

Видео: КАК СДЕЛАТЬ КОНДИЦИОНЕР ИЗ ВЕНТИЛЯТОРА В ДОМАШНИХ УСЛОВИЯХ?!

Уникальное устройство из бутылок

Этот домашний кондиционер не нуждается в электроэнергии. Для его работы потребуется только сквозняк, обитающий в жилом помещении.

Чтобы понять, как работает эта система, нужно провести небольшой эксперимент:

  • Широко открыть рот и подуть на руку — кожа почувствует горячий воздух;
  • Сделать то же самое, но при свернутых губах в трубочку — на коже почувствуется прохладный воздух.

Это говорит о том, что если воздух идет через небольшое пространство, то при резком его расширении он станет прохладным. Для этого эксперимента понадобится подготовить лист прочного картона или фанеры (желательно). Размеры его должны соответствовать габаритами оконного проема, на котором будет находиться эта домашняя сплит-система.

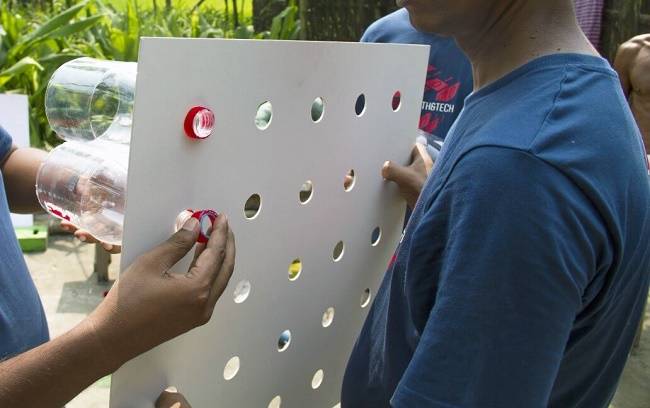

В процессе понадобятся также пластиковые бутылки. От всех них во время монтажа потребуется только верхняя часть горлышка вместе с пробкой. Все бутылки придется отрезать по одинаковому принципу. Пробки нужно убрать, но выбрасывать их не стоит, они могут в дальнейшем понадобиться для крепежа бутылок.

Бутылок должно быть много (15-25 штук), чтобы покрыть всю поверхность фанерного листа. При этом они не должны прикасаться к друг другу, приемлемое расстояние между бутылками — 3-4 см. Разметить лист можно при помощи простого карандаша.

Для сверления небольших дырочек на фанере необходима коронка с диаметром 18 мм. вооружившись дрелью, можно приступать к процессу создания отверстий. В полученные кружочки нужно вставить горлышки бутылок.

Готовый кондиционер устанавливают в оконный проем воронками наружу. Через 10-15 минут температура в помещении уменьшится на 5-7 градусов. Регулировать поток прохладного воздуха можно при помощи крышек. Их можно надеть на верхние или нижние ряды горлышек, и продувать помещение воздух будет несильно.

3 Техника безопасности

Чтобы самостоятельно собранный кондиционер не нанёс вред здоровью и имуществу людей, необходимо соблюдать элементарные правила. С их помощью можно избежать непредвиденных ситуаций и сделать работу устройства максимально безопасной.

Основные требования:

1. Изготовленный в домашних условиях кондиционер не рекомендуется подключать к электросети через удлинитель.

2. Запрещается подключать устройство к розетке, от которой работают другие бытовые приборы (телевизор, пылесос, холодильник, стиральная машина).

3. Нельзя использовать самодельный прибор с повреждённым корпусом и проводкой. Если пренебречь этим правилом, то можно получить удар электрическим током, который приведёт к серьёзной травме или смерти.

4. Работающее устройство необходимо располагать в таком месте, которое будет недоступно для маленьких детей и домашних животных.

5. Категорически запрещено выполнять ремонтные работы или какие-либо манипуляции со включённым аппаратом.

6
Важно предотвратить попадание влаги на проводку или другие части кондиционера, которые связаны с электричеством.

7

Рекомендуется не направлять потоки холодного воздуха на людей или домашних животных
Такая простая мера предосторожности поможет избежать простудных заболеваний.

8. Запрещено класть на работающий прибор какие-либо легковоспламеняющиеся предметы.

9

Не рекомендуется использовать самодельный кондиционер на протяжении длительного периода.

10. Нельзя уходить из дома и оставлять работающее устройство.

Сделанный своими руками кондиционер — это хороший бюджетный вариант для тех людей, которые не могут позволить себе покупку заводского устройства. При правильном его изготовлении и соблюдении всех рекомендаций профессионалов можно значительно упростить процесс эксплуатации аппарата и сделать его максимально безопасным.

Простейшая конструкция из пластиковых бутылок

В домашних условиях соорудить подобие кондиционера своими руками можно, используя для этого лед или воду. Существует большое количество самых разнообразных конструкций таких устройств, прототипом которых можно считать, например, влажную простыню, которой завешивают открытое окно или проем открытой уличной двери, либо обвернутую мокрым махровым полотенцем емкость с водой или льдом, устанавливаемую на подоконник у открытого окна. В этих случаях вода, испаряясь, охлаждает ткань, проходя через которую за счет тривиального сквозняка поток воздуха приносит в помещение ожидаемую прохладу.

Аналогичный эффект можно получить, соорудив нехитрую конструкцию из листа фанеры и горлышек, вырезанных из широко распространенных пластиковых бутылок. Для этого необходимо:

  • взять лист фанеры, размер которого соответствует проему, где он будет установлен;
  • отрезать от каждой бутылки горлышко таким образом, чтобы получить некоторое подобие воронки размером не более 1/3 длины бутылки;
  • насверлить в фанерном листе большое количество отверстий, диаметр которых должен соответствовать размеру горлышка воронки, но при этом необходимо учитывать, что части бутылок должны быть установлены достаточно плотно, однако с небольшим зазором;

  • установить полученные пластиковые воронки в отверстия, закрепив их с обратной стороны фанерного листа пластмассовыми резьбовыми кольцами, которые получаются, если от крышек, закрывающих бутылки, аккуратно отрезать верхнюю часть;
  • собранное таким образом устройство поместить в проем окна, причем широкая часть воронок должна быть направлена в сторону улицы.

Однако любители самоделок могут из подручных материалов соорудить и более эффективные конструкции, используя для этого бытовые вентиляторы, сумки-холодильники, подержанные автомобильные радиаторы и даже комплектующие из старых холодильников.

Как превратить обычный вентилятор в кондиционер

Вот и наступило лето, а вместе с ним и жара, от которой порой некуда деться. Холодные напитки, прохладный душ и нахождение  в тени, лишь ненадолго помогают охладиться и отдохнуть от палящего солнца.

Единственным наиболее действенным методом спасения от жары в это время года является кондиционер. Но не каждый может позволить себе его приобретение и установку. В такой ситуации на помощь приходит смекалка и руки, которые растут из плеч, а также немного денег и времени.

Предлагаем вам узнать, как из обычного вентилятора можно сделать отличный кондиционер!

  • Источник

Для изготовления кондиционера своими руками, нам понадобится: — вентилятор (любого типа), — медная трубка  — прозрачная ПВХ трубка — пластиковые хомуты — аквариумная погружная помпа производительностью 600-1000л/ч

— термоящик (пенопластовый ящик)

  1. Чтобы превратить обычный вентилятор в кондиционер, достаточно только прикрепить теплообменник на решетку вентилятора, по которому будет циркулировать холодная вода, а вентилятор в свою очередь потоком воздуха будет передавать холод от теплообменника в помещение.

В качестве теплообменника будем использовать медную трубку 1/4″ ( 6,35 мм ) которая используется для систем кондиционирования. Длина трубки будет зависеть от размера вашего вентилятора и плотности спирали.

Разумеется, чем выше плотность спирали, тем быстрее будет происходить охлаждение, но не стоит забывать, что очень плотная спираль будет затруднять движение потока воздуха, так что здесь главное не переусердствовать. Для стандартного напольного вентилятора длина медной трубки для намотки спирали составляет 5-10м.

  • Крепить медную трубку к решетке вентилятора удобней всего при помощи пластиковых хомутов, но как вариант можно использовать тонкую проволоку.
  • Концы хомутов обрезаем, чтобы не портили внешний вид.

Для подключения помпы к теплообменнику можно использовать прозрачную ПВХ трубку с внутренним диаметром 6мм., для удобства подсоединения к теплообменнику.

  1. Можно подбирать ПВХ трубку, по диаметру патрубка помпы, но в таком случае, необходимо будет подмотать изоленту на концы теплообменника и зафиксировать металическими хомутами.
  2. В качестве резервуара для холодной воды, будем использовать пенопластовый ящик (термоящик) или любую другую емкость (бочка, канистра), которую желательно утеплить пенопластом.

После того как все трубки соединены, помещаем помпу и сливной шланг в термоящик. Периодически, для поддержания низкой температуры, бросаем в термоящик куски льда, аккумуляторы холода или замороженные баклажки со льдом.

Как вы видите, сделать кондиционер своими руками совсем не сложно. Разумеется,самодельный кондиционер будет уступать заводскому но, тем не менее, это достойный варианты борьбы с жарой.

  • Для тех кому данная конструкция кондиционера покажется сложной, предлагаем рассмотреть вариант, более простого кондиционера:
  • Для изготовления простейшего кондиционера, нам понадобится:
  • — небольшой вентилятор (настольный или автомобильный),
  • — термобокс (пенопластовая коробка)
  • — колено от пластиковой канализационной трубы

В крышке термоящика, вырезаем два отверстия. Одно отверстие для вентилятора вырезаем с тем расчетом, чтобы вентилятор не провалился. Второе отверстие вырезается впритык по диаметру колена. Само колено необходимо для направленного распределения холодного потока воздуха по комнате.

Принцип действия, самодельного кондиционера, довольно прост. В термобокс засыпается лед и накрывается крышкой (на которой установлен вентилятор).

Поток воздуха, от вентилятора охлаждаясь за счет льда, будет выходить через колено, и распределяться по комнате.

Если у вас нет термобокса, можно использовать большой пластиковый контейнер, только в данном случае, на внешних стенках будет образовываться конденсат, который будет стекать на пол. Чтобы такого не происходило пластиковый контейнер необходимо термоизолировать листовым пенопластом.

Преимущества самодельного кондиционера

1. Кондиционер из холодильника значительно экономит денежные средства

Это особенно важно, когда ни курс доллара, ни зарплата украинца не способствуют комфортному летнему микроклимату

2. Позволяет создать удобные и прохладные условия в таких помещениях, где вы бываете не особо часто и куда устанавливать дорогой самостоятельный кондиционер будет слишком дорого или нецелесообразно, например, на даче, а возможно, и в офисе.

3. Делая кондиционер из холодильника самостоятельно, вы избавляете себя от необходимости определяться с моделью, прибегать к помощи профессионалов для установки агрегата, а также вы априори перестаете нуждаться в специализированном обслуживании и возможном ремонте техники.

4. Пропадает необходимость в покупке и замене специальных фильтров, которые обычно используются в кондиционерах и время от времени требуют замены. (А это, к слову, выливается в круглую копеечку). Просто в холодильнике такая деталь, как фильтры, попросту не предусмотрена.

5. Пользоваться прохладным воздухом в жаркий летний день приятно, а получать холод от устройства, сконструированного своими руками – приятнее вдвойне. К тому же, вы всегда будете знать конструкцию своего кондиционера и в случае поломки сами сможете ее быстро устранить.

Как работает кондиционер

Принцип работы кондиционера

Чтобы правильно установить агрегат, прежде нужно разобраться в принципе его работы и устройстве. Кондиционер состоит:

  • из испарительного блока;
  • из компрессора;
  • из трубок, соединяющих эти две системы.

На наружной стороне стены устанавливается компрессор, а в помещении — испаритель. В дорогих моделях предусмотрено сразу несколько внутренних блоков, подключенных к одному компрессору.

Весь этот период скапливающиеся в камере испарения хладагента откачиваются компрессором, и давление за насосом повышается. Дальше хладагент нагревается, превращаясь из жидкости в туман, плотность которого высокая. Хладагент в состоянии высокоплотного тумана поступает в камеру, предназначенную для конденсата и оснащенную радиатором. Там его охлаждает вентилятор, вновь превращая в жидкость. И тогда он под давлением наново поступает в сопло испарителя. По этой схеме рабочий процесс повторяется вновь и вновь.

Типы кондиционеров и их устройство

В общем случае кондиционер представляет собой прибор, посредством которого можно поддерживать в помещении заданный температурный режим. Кроме того, с его помощью осуществляется очистка воздуха от вредных частиц. Все кондиционеры по принципу работы можно разделить н две группы: испарительные и компрессорные.

Компрессорный кондиционер

Компрессорные установки (или как их теперь называют — сплит-системы) — это достаточно сложные устройства, принцип действия которых основан на способности хладагента изменять свое агрегатное состояние, переходя под действием давления и температуры из жидкого состояния в газообразное и наоборот. Основные узлы такого агрегата: наружный и внутренний радиаторы (теплообменники), соединенные между собой трубками и компрессор (см.рис.).

Компрессор создает в системе избыточное давление, вследствие чего фреон, которым заправлен кондиционер, циркулирует между радиаторами, испаряясь в одном из них и конденсируясь в другом. При этом осуществляется перенос тепла, позволяющий при необходимости охлаждать или нагревать воздух в помещении.

Испарительный кондиционер

Устройство испарительного кондиционера значительно проще, чем у компрессорного. В его работе не применяются опасные для окружающей среды хладагенты, а используется обычная вода. Да и принцип их работы основан на эффекте испарения последней (см. рис.).

Конструктивно испарительный кондиционер состоит из:

  • корпуса с поддоном (поз.4), как правило, изготовленные из влаго- и термостойких материалов;
  • фильтров испарительных (поз.2), материалом для изготовления которых служат целлюлоза или полимеры (они имеют сотовую структуру, что обеспечивает максимальный контакт воздушного потока с влажной средой);
  • емкости для воды, оснащенной водяным насосом (поз.1), которая служит для насыщения жидкостью испарительного фильтра;
  • вентилятора (поз.3), обеспечивающего принудительное перемещение воздушного потока сквозь испарительные фильтры.

Работает испарительный кондиционер следующим образом. Воздух с улицы втягивается вентилятором и подается на испарительные фильтры, постоянно подпитываемые холодной водой из емкости. При прохождении теплого воздушного потока сквозь холодный фильтр вода начинает испаряться, в результате чего воздушные массы увлажняются и одновременно охлаждаются.

По сравнению с компрессорными кондиционерами испарительные аппараты отличаются малой энергоемкостью, однако не способны нагревать воздух. А простота их конструкции позволяет легко изготовить подобное устройство своими руками, используя при этом подручные материалы.

Преимущества в самодельном кондиционере:

  • Значительная экономия денежных средств семейного бюджета
  • Можно создать комфортабельные условия в дачных домиках, так как ставить дорогой кондиционер в них не целесообразно, потому как при наступлении зимних месяцев, хозяева уезжают в город, а кондиционер может стать добычей воришек.
  • Положительные эмоции от вещи, сделанной собственными руками.
  • Новый опыт и получение знаний о том, как из холодильника сделать кондиционер.
  • Нет необходимости в дорогостоящем обслуживании и профилактик.
  • Создание комфортной атмосферы при помощи охлаждения воздуха.
  • Увеличение работоспособности, всем известно, что жара очень быстро утомляет. А прохладный воздух бодрит и заставляет себя чувствовать энергичнее.
  • Не нужно покупать и менять фильтры, так как кондиционер из холодильника их не предусматривает.

Алгоритм сборки самодельного агрегата

Почти все элементы воздушного теплового насоса можно изготовить самостоятельно. Компрессор рекомендуется снять с обычной сплит-системы. Как правило, такой прибор имеет подходящие характеристики и работает достаточно бесшумно. Помимо компрессора, понадобится ряд материалов:

  • металлический бак из нержавейки, объемом 100 л или более;
  • пластиковая бочка с широкой горловиной;
  • трубы из меди различного диаметра (толщина стенок трубы — не менее 1 мм);
  • набор муфт и переходников;
  • электроды;
  • сливной кран;
  • отвоздушиватель ДУ-15;
  • предохранительный клапан;
  • манометры;
  • устройства для автоматического управления;
  • кронштейны для крепления элементов системы;
  • фреон и др.

Чтобы сделать воздушный тепловой насос, необходимо:

  1. Запастись подходящим компрессором и кронштейнами для его монтажа на стену. Чтобы сделать тепловой насос мощностью 9кВт, понадобится компрессор на 7,2 кВт.
  2. Изготовить из медной трубки змеевик, равномерно намотав трубу вокруг баллона нужного диаметра.
  3. Для изготовления конденсатора разрезать пополам стальной бак на 100 литров, вставить внутрь медный змеевик.
  4. Заварить бак и установить резьбовые соединения. Для установки готового конденсатора также понадобятся кронштейны.
  5. Разрезать пластиковую бочку, чтобы сделать испаритель.
  6. Вставить в испаритель медный змеевик из трубы на ¾ дюйма.
  7. Для монтажа испарителя на стену нужен еще один набор L-образных кронштейнов.
  8. Соединить элементы в общую систему.
  9. Пригласить мастера по холодильному оборудованию, который проверит качество сборки и закачает в систему хладагент.

После этого необходимо обеспечить забор наружного воздуха и его сброс для контакта с испарителем, а также подключить устройство к системе отопления дома.

Чтобы сделать змеевик из медной трубки для теплового насоса «воздух-вода», можно взять баллон подходящего диаметра из-под фреона или газа и аккуратно намотать трубку на него

Компрессор для теплового насоса «воздух-вода» можно снять со сплит-системы, удостоверившись, что у него достаточная мощность. Для изготовления конденсатора подойдет металлический бак

Производительность

Важная характеристика кондиционера – холодопроизводительность. Этот показатель может указываться и в киловаттах мощности охлаждения воздуха, и в условных единицах BTU (1BTU=0.3 кВт).

Обе характеристики позволяют провести расчеты, необходимые для выбора модели для охлаждения помещения в конкретных условиях. Но они «прямо» не указывают на потребляемую мощность. Она зависит от класса энергосбережения климатической техники и коэффициента энергоэффективности в режиме охлаждения (ERR). У современных кондиционеров коэффициент ERR лежит в пределах 2.5-4 и указывает на соотношение мощности охлаждения к потребляемой мощности.

У домашнего холодильника мощность охлаждения определяется по-другому. Если ее и указывают, то в килограммах замораживаемых продуктов за сутки. А чтобы приблизительно оценить, какое помещение можно охладить с помощью холодильника, надо «отталкиваться» от потребляемой мощности, которая в основном приходится на компрессор.

Компрессор бытового холодильника с объемом 300-350 литров рассчитан на мощность порядка 180-250 Вт. И, если при расчете холодопроизводительности коэффициент ERR принять равным 3.0 (а он наверняка даже ниже), то мощность на охлаждение будет лежать в диапазоне 0.55-0.75 кВт

Примечание. Потребляемая мощность «простенького» оконного кондиционера обычно около 600 Вт. Что в пересчете дает почти 2 кВт в режиме охлаждения. По стандарту энергоэффективность кондиционера определяется исходя из того, что температура воздуха снаружи +35°, а внутри +27°. Именно такую разницу обеспечивает кондиционер в режиме охлаждения для определенных условий.

При выборе кондиционера по мощности учитывается много параметров:

  • площадь помещения и высота потолка;
  • теплоизоляция помещения;
  • тепло, которое выделяет бытовая техника;
  • количество постоянно присутствующих людей;
  • сторона света, куда выходят наружные стены помещения.

Но есть и простая оценка – при высоте потолка до 3 м на каждые 10 м2 надо 1 кВт мощности в режиме охлаждения. Поэтому компрессор холодильника может эффективно охлаждать комнату, площадью не более 10 м2.

Эффективность кондиционера

Насколько оборудование станет работать эффективно, и как много будет затрачиваться электроэнергии, — это зависит от конкретных условий эксплуатации.

Условие первое. Предположим, что рядом с кондиционером устанавливается обогревательное устройство. Тогда компрессор:

  • станет работать практически непрерывно;
  • будет расходовать много энергии;
  • вскорости выйдет со строя.

Условие второе. Снизить работоспособность кондиционера и даже вывести его со строя способна обычная пыль, что проникла внутрь системы. Так что следует с регулярной периодичностью и достаточно тщательно проводить влажную уборку.

Условие третье. Непозволительно выставлять на поверхность блока какие-либо предметы.

Условие четвертое. Не следует накрывать кондиционер.

Условие пятое. Испарение хладагента удастся исключить, если, осуществляя монтаж системы, тщательно герметизировать любые соединения и стыки.

Условие шестое. Наружный блок должен располагаться ниже внутреннего. Нужно для его установки выбирать на наружной стороне стены наиболее прохладную зону. К примеру, вечную тень может образовывать свес крыши.

Если все перечисленные выше условия установки кондиционера будут соблюдаться, тогда система станет работать бесперебойно, создавая в помещениях желанный комфорт.

Вентилятор и пластиковые бутылки

Это тот же кондиционер, но вместо полотенца используются подвешенные на корпус вентилятора бутылки с замороженной водой. Следите, чтобы между секциями охладителя был зазор для свободного прохода воздуха.

Можно использовать пластиковые бутылки или ведра со льдом

Основным достоинством этого изготовленнного кондиционера является дешевизна и многоразовость. Замороженная вода в бутылках изменила свое агрегатное состояние и превратилась в воду, достал новую порцию из морозилки, а эту положил замораживаться. Недостатком подобной конструкции является проблема с отводом неизбежно появляющегося на поверхности бутылок со льдом конденсата.

Если вам не подходят предложенные схемы, то всегда можно выбрать обычный кондиционер для квартиры самостоятельно. Узнать что нового в современных моделях кондиционера можно в этой статье.

Кондиционер без электроэнергии

Начнем с варианта, где не требуется какого-либо электричества, льда и всевозможных вентиляторов. Некоторые даже пытаются подвести под этот способ охлаждения, закон сохранения идеального газа.

Для этого самодельного чуда понадобится много пластиковых бутылок. Лучше всего брать двухлитровые с большим диаметром.

Отрезаете у них верхнюю часть вместе с горловиной примерно на 1/3.

Крышки от них не выбрасывайте, они тоже понадобятся. Их нужно только немного доработать. Для этого канцелярским ножом срезаете с них верхнюю часть.

Далее потребуется достать из закромов кладовки или купить лист фанеры по размеру окна. На нем как раз таки и собирается вся конструкция.

В качестве основания можно использовать и картон, как например делают в Индии или в Бангладеш.

Именно оттуда и пришел данный способ охлаждения.

Однако как говорится — дождь пошел, картон ушел. Поэтому фанера более устойчивый и надежный материал.

На этом листе через каждые 15см просверливаете отверстия по диаметру горлышка бутылок.

Сверла лучше всего использовать перьевые. Но можно воспользоваться и коронкой по дереву.

После заготовки всех отверстий, вставляете в них бутылки и прикручиваете с обратной стороны разрезанными крышечками.

Сама фанера монтируется в окошко спальни или той комнаты, где требуется холод. Если подойти к горловинам бутылок и поднести к ним ладонь, то можно реально почувствовать холодное дуновение прохладного ветерка.

Как же это все работает? Ведь здесь нет ни вентилятора, ни льда, который давал бы столь нужную прохладу? Откуда берется охлаждение?

Изобретатели объясняют очень просто. Широкая часть бутылки, которая смотрит на улицу, работает как воздухозаборник. Под силой ветерка воздух сжимается и заходит в комнату с эффектом вентилятора.

Однако здесь требуется выполнение одного условия — на улице должно быть прохладнее, чем в комнате.

Подобная конструкция может хорошо работать ночью. Причем не будет никакого шума от лопастей вентилятора.

По идее, большой объем теплого воздуха с улицы, проходя через узкую форточку, в итоге должен давать такой же прохладный сквозняк. Однако этого не происходит.

То же самое можно сказать и про этот «кондиционер».

Днем весь эффект охлаждения комнаты будет происходить ТОЛЬКО за счет ее затемнения.

Вы этой конструкцией просто исключаете проникновение прямых лучей солнца. Следовательно, меньше нагреваются пол и стены. Отсюда и вся эффективность.

Откуда же берется прохлада, ведь если поднести руку к бутылкам, она реально чувствуется?

По факту, холод этот вы чувствуете не из-за того, что воздух охладился, а из-за того, что при большей скорости, струя уносит с поверхности вашего тела, большее количество молекул влаги или пота.

Отсюда и все ощущения. Чтобы реально охладить воздух, потребовались бы не пластиковые бутылки, а трубки из латуни, длиной метра три! Закон сохранения энергии еще никто не отменял.

В широкой части трубки стоял бы вентилятор и прогонял бы воздух по внутренним стенкам, которые нагревались бы от него и тем самым его охлаждали. Далее, выбрасывая холодную струю наружу, с обратной узкой стороны.

Тем не менее, там где совсем нет электричества и неохота покупать вентиляторы, метод можно попробовать. Если при этом открыть другое окно или дверь, то эффект можно усилить за счет сквозняка.

Только не забывайте про его опасность и свое здоровье. Однако еще раз повторим, все это работает, если на улице за бортом, гораздо прохладнее, чем у вас в доме. Если снаружи +35С или +40С, то и сквозняк не поможет никому из жильцов вашего дома.

А еще вы остаетесь без дневного света. Можно конечно заменить фанеру на оргстекло, только эффективность такого кондиционера сразу упадет на 90%.

Да и снаружи такая футуристическая конструкция вовсе не украшает фасад здания. Соседи засмеют.

А еще не забывайте про комаров, которых со свистом будет засасывать прямиком в ваши апартаменты.

Поэтому рассмотрим более действенные и практичные варианты.

Пульверизаторный увлажнитель

Такие устройства повышают влажность воздуха, поэтому есть смысл их использовать при сухом климате. Если влажность воздуха и так высока, пульверизаторный кондиционер только усугубит ситуацию.

Для сборки понадобится вентилятор и корпус, например, пластиковое ведро с крышкой. Сконструируйте простейшее приспособление для забора воздуха, для чего используйте пластмассовые сантехнические отводы или бутылки, в зависимости от типа вентилятора.

Принцип работы заключается в отборе воздуха снаружи при помощи вентилятора и нагнетании его в испарительную камеру. Проходя через воду, воздушный поток охлаждается и выходит наружу. Вентилятор вставьте в воздухозаборный патрубок, чтобы он забирал внешний поток воздуха и направлял его внутрь емкости кондиционера.

В качестве выходного патрубка будет выступать пульверизатор с возможностью регулирования потока.

Периодически необходимо доливать воду в бак кондиционера. При низкой влажности и средней мощности вентилятора расход жидкости будет около 1 л/ час, поэтому в качестве емкости рекомендуется использовать ведро или контейнер с крышкой.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
