Как сделать контроллер для ветрогенератора своими руками: устройство, принцип работы, схема сборки

Разновидности и модификации вертикальных ветряков

Ортогональный ветрогенератор оборудован несколькими лопастями, расположенными на определенном расстоянии параллельно оси вращения. Эти ветряки известны также под названием ротора Дарье. Данные агрегаты зарекомендовали себя, как наиболее эффективные и функциональные.

Вращение лопастей обеспечивается их крылообразной формой, создающей необходимую подъемную силу. Однако, нормальная работоспособность устройства требует приложения значительных усилий, поэтому производительность генератора можно увеличить путем установки дополнительных статических экранов. В качестве недостатков следует отметить излишний шум, высокие динамические нагрузки (вибрация), которые нередко приводят к преждевременному износу опорных узлов и выходу из строя подшипников.

Существуют ветроустановки с ротором Савониуса, наиболее подходящие для бытовых условий. Ветровое колесо состоит из нескольких полуцилиндров, вращающихся непрерывно вокруг своей оси. Вращение осуществляется всегда в одну и ту же сторону и не зависит от направления ветра.

Минусом таких установок является раскачивание конструкции под действием ветра. За счет этого в оси создается напряжение и подшипник вращения ротора выходит из строя. Кроме того, вращение не может начаться самостоятельно, если в ветрогенераторе установлено всего две или три лопасти. В связи с этим, на оси рекомендуется закреплять два ротора под углом 90 градусов относительно друг друга.

Вертикальный многолопастный ветрогенератор относится к наиболее функциональным устройствам этого модельного ряда. Он обладает высокой производительностью при незначительной нагрузке на несущие элементы.

Внутренняя часть конструкции состоит из дополнительных статичных лопастей, размещенных в один ряд. Они сжимают воздушный поток и регулируют его направление, увеличивая, тем самым, эффективность работы ротора. Основным недостатком считается высокая цена в связи с большим количеством деталей и элементов.

Фото ветрогенераторов своими руками

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Окончание сборки ветряной установки

Для изготовления рамы генератора используется профильная труба, для хвоста – оцинкованная жесть. Конструкция поворотной оси состоит из трубки с двумя подшипниками. Крепление генератора к мачте осуществляется таким образом, чтобы расстояние от мачты до лопастей составляло не менее 25 см. В целях обеспечения безопасной сборки и монтажа, все работы следует выполнять в безветренную погоду. Сильный ветер может погнуть лопасти, и они разобьются о мачту.

Если для питания потребителей, работающих от сети 220 вольт, планируется использовать аккумуляторы, то в этом случае потребуется установка инвертора, выполняющего преобразование напряжения. Емкость аккумуляторной батареи подбирается в зависимости от технических характеристик генератора. На этот показатель оказывают влияние скорость ветра в данной местности, общая мощность подключаемых потребителей и частота их использования.

Для того чтобы предотвратить выход аккумуляторов из строя под влиянием чрезмерной зарядки, необходимо использовать контроллер напряжения, который бывает самодельный или заводского изготовления. Готовый ветряной генератор необходимо периодически обслуживать и своевременно производить регламентные работы.

Автомобильный инвертор с 12 на 220

АВР для генератора

Электромагнитный генератор

Генератор переменного тока: принцип работы

Генератор Тесла

Устройство генератора: принцип работы

Достоинства ветрогенератора Савониуса

Несмотря на то, что вертикально осевые роторы ветрогенераторов проигрывают в КПД горизонтально осевым, они все же имеют ряд неоспоримых преимуществ:

Работа в любом климатическом поясе. Благодаря малой поперечной площади они не боятся ураганных ветров.
Не требуют для своего запуска дополнительных приспособлений. Благодаря вогнутой форме лопастей запуск происходит при минимальных значениях ветра — 0,3 м/сек

Оптимальных значений генератор достигает при скорости воздушного потока от 5 м/сек.
Благодаря низкому уровню шума до 20 дБ, ветряк может быть установлен в непосредственной близости к жилью, что важно при маломощной выработке электричества и потере силы тока в проводах.
Не требуют определенного направления ветра. Начинают работать от воздушного потока, идущего под любым углом.
Простая конструкция снижает расходы на дальнейшее обслуживание.
Не опасны для птиц, которые воспринимают конструкцию, как единое целое и не пытаются пролететь через лопасти.

К недостаткам вертикальных ветрогенераторов можно отнести относительно низкую эффективность, более высокие расходы на материалы постройки, большие размеры, которые требуются для достижения требуемой мощности.

Основные характеристики

При выборе контроллера, используемого в схемах ветровых генераторов, необходимо изучить технические характеристики данного электронного устройства.

Основными характеристиками, которые указывает производитель, служащими критериями выбора подобных устройств, являются:

• Номинальное напряжение, измеряемое в Вольтах;
• Рабочая мощность, измеряемая в Ваттах;
• Максимальная мощность, измеряемая в Ваттах;
• Максимальный ток, измеряемый в Амперах;
• Сброс балластной энергии (что может быть использовано);
• Условия эксплуатации (рабочая температура, влажность, высота над уровнем моря);
• Способность к дистанционной передаче данных о работе ветровой установки;
• Габаритные размеры;
• Вес устройства.

Как построить ветряк в Minecraft

Итак, на этот раз мы поговорим о том, как можно построить ветряк в игре Minecraft. Стоит напомнить, что ветряк будет полезен для вас исключительно в случаях, когда вы найдете использование электрической энергии, поскольку само по себе это устройство является производителем электрической энергии

Если говорить о назначении ветряка и производимой им электроэнергии, важно отметить, что чаще всего, они применяются в случае строительства железной дороги, работающей от электрической энергии, или же с целью ее накопления в соответствующих блоках для продолжительного хранения

В том числе, последнее доступно только с условием установленного мода. Далее можно поговорить непосредственно о создании ветряка. В действительности крафт ветряка очень прост, и нуждается только в наличии нескольких составляющих: четыре блока железных слитков, один блок генератора и верстак. Генератор в верстаке необходимо поместить в ячейке, находящейся в центральной части. В углах верстака нужно поместить слитки железа, и только потом можно крафтить. Итак, с крафтом ветрогенератора разобрались, поэтому можно приступить непосредственно к самостоятельному использованию полученных знаний.

Место установки ветрогенератора

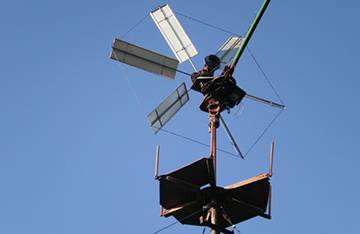

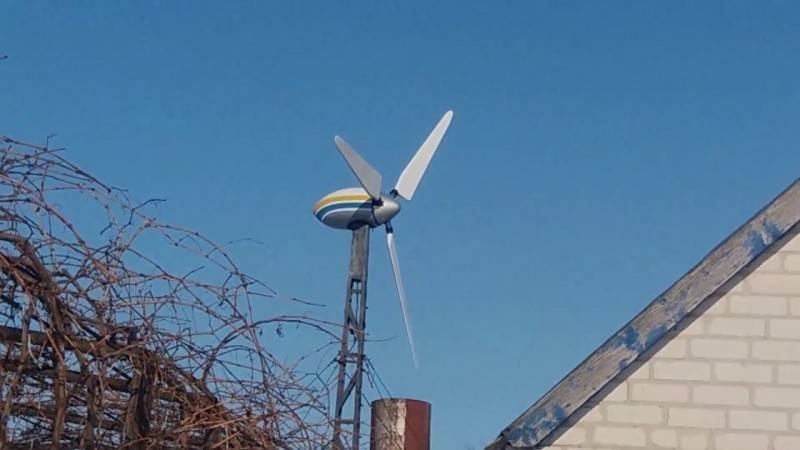

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора – достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы “любят” когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Персональный сайт – контролёры заряда для ветрогенератора и СБ



Рекомендую купить ДИСК об альтернативной энергетике. Информация на диске более обширна, чем у меня на сайте.

Диск содержит много программ, также много литературы, в общем, смотрим презентацию.

Для обеспечения номинального  заряда на АКБ необходимо следящие устройство.

Рано или поздно , но придется задуматься об контролёре заряда для АКБ, либо перезаряд, как и недозаряд пагубно влияет на срок службы дорогого нам АКБ.

Здесь я попробую собрать в едино конструкции регуляторов, которые пригодятся любому ветролову. Многие из этих конструкций были мною испытаны, думаю, что повторить их будет не сложно. Любую из приведённых схем можно использовать как для работы с ветрогенератором, так и для работы с солнечными панелями, с одной лишь разницей – для ветрогенератора необходимо подключать нагрузку к генератору, а вот солнечные батареи необходимо отсоединять от нагрузки.

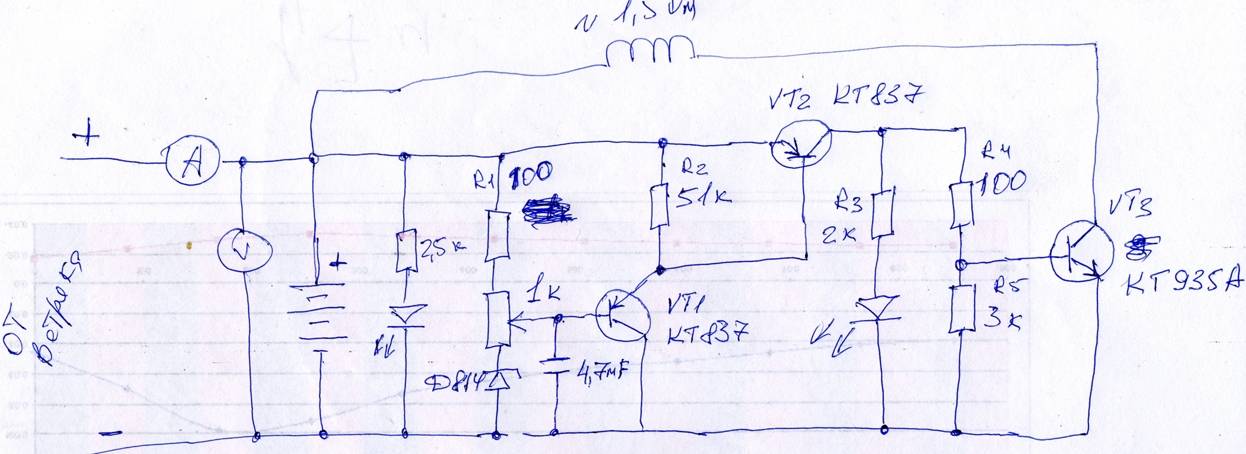

Первая схема, наверное, самая простая которую можно придумать. Она отлично подойдёт к ветрогенератору мощностью до 200 Ватт. Эта схема была испытана , и успешно работала на моём первом ветрогенераторе

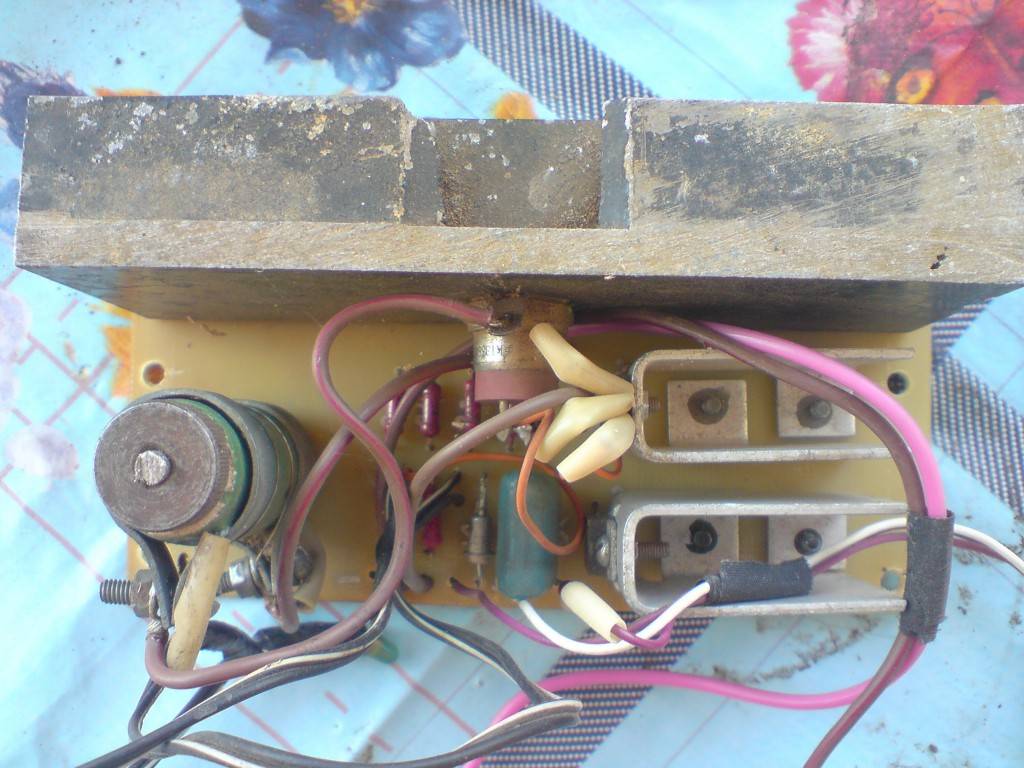

вид собраной конструкции

Все транзисторы были взяты с многократным запасом по мощности, и для уверенности применялись с радиаторами. Вместо транзистора КТ935а отлично подойдет полевой транзистор типа IRFZ44N или  IRFZ48N либо другой подходящий по мощности. Нагрузкой (балласт) в этом регуляторе изначально было два витка  нихромового провода  намотанного на керамическом сопротивлении. Но, как показала практика в данном случае лучше применять в качестве нагрузки обычную автомобильную лампу (с фары авто) . с запаралелеными нитями накала. Возможно подключение сразу нескольких ламп, но это уже подбирается  от мощности генератора. Недостатком этой схемы является отсутствие петли гистерезиса, т.е. отсутствие регулировки нижнего предела, так как схема работает по принципу стабилизатора напряжения.

СХЕМА №2

Так же очень простая схема, причем очень даже старая схема. Автор  эту схему использовал для автоматической поддержки заряда АКБ. Вот здесь можно подробно почитать. http://laps-aleksandr.narod.ru/Data/Avto/Avto.htm

Я делал эту схему, довольно работоспособная конструкция.

Транзисторы использовал KF517  и на выходе перед реле КТ817

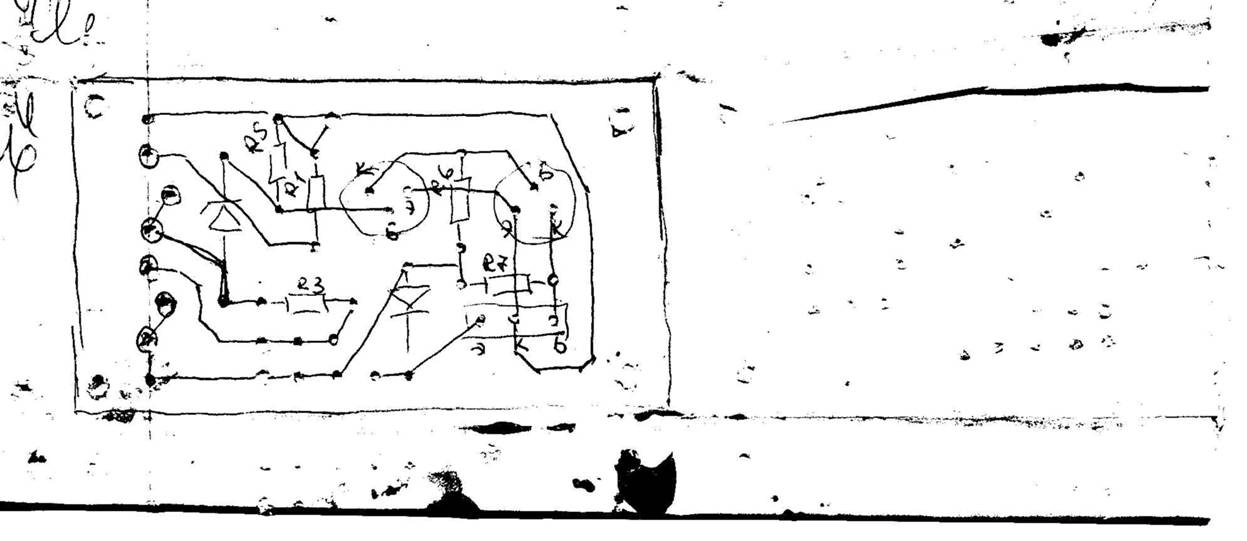

Вот моя печатная плата

Где купить

При необходимости приобрести контроллер для находящейся в эксплуатации ветровой установки, лучше всего обратиться к предприятию ее изготовившую или дилерам этой организации. Это поможет избежать ошибок при подключение приобретаемого устройства и позволит избежать лишних финансовых затрат, т.к. компании стараются поддерживать своих клиентов, создавая себе положительный имидж и нарабатывая клиентскую базу.

При желании купить более дешевый аппарат, можно обратиться к сети интернет, где представлено достаточное количество подобных изделий китайского производства. Кроме этого, в сети можно ознакомиться с характеристиками предлагаемых к реализации контроллеров различных брендов и компаний производителей из различных стран.

Нюансы применения ветрогенераторов

В настоящее время ветряные турбины используются в различных сферах народного хозяйства. Промышленные модели разной мощности применяются нефтегазовыми, телекоммуникационными компаниями, буровыми и геолого-разведочными станциями, производственными объектами и государственными учреждениями.

Особо следует отметить важность применения ветряных установок для оперативного восстановления нарушенного электричества при катаклизмах и стихийных бедствиях. С этой целью ветрогенераторы часто применяются подразделениями МЧС

Бытовые ветротурбины прекрасно подходят для организации освещения и отопления коттеджных поселков и частных домов, а также для хозяйственных целей на фермах.

При этом следует учесть некоторые моменты:

При выборе модели следует учесть, что показатель мощности, указанный на устройстве, достигается лишь при максимальной скорости ветра. Так, установка в 300В будет вырабатывать указанное количество энергии лишь при скорости потоков воздуха в 10-12 м/с.

Желающим соорудить ветрогенератор собственными руками мы предлагаем следующую статью, в которой детально изложена полезная информация.

Китайская электронная альтернатива

Изготовление контроллера ветрогенератора своими руками – дело престижное. Но учитывая скорость развития электронных технологий, нередко смысл самостоятельной сборки теряет свою актуальность. К тому же большая часть предлагаемых схем уже морально устарела.

Вполне приличный, рассчитанный на 600-ваттный ветрогенератор, контроллер заряда в китайском исполнении. Такое устройство можно заказать из Китая и получить через почту примерно за месяц-полтора

Качественный всепогодный корпус контроллера размерами 100 х 90 мм оснащён мощным радиатором охлаждения. Исполнение корпуса соответствует классу защиты IP67. Диапазон внешних температур от – 35 до +75ºС. На корпусе выведена световая индикация режимов состояния ветрогенератора.

Спрашивается, какой резон тратить время и силы на сборку простенькой конструкции своими руками, если есть реальная возможность купить нечто подобное и технически серьёзное? Ну а если этой модели недостаточно, у китайцев имеются варианты совсем «крутые». Так, среди новых поступлений отметилась модель мощностью 2 кВт под рабочее напряжение 96 вольт.

Китайский продукт из списка нового прихода. Обеспечивает контроль заряда батарей, работая в паре с ветрогенератором мощностью 2 кВт. Принимает на входе напряжение до 96 вольт

Правда, стоимость этого контроллера уже в пять раз дороже предыдущей разработки. Но опять же, если соизмерять затраты на производство нечто подобного своими руками, покупка выглядит рациональным решением.

Единственное что смущает в китайских продуктах – они имеют свойство неожиданно прекращать работу в самых неподходящих случаях. Поэтому купленное устройство часто приходится доводить до ума – естественно, своими руками. Но это значительно легче и проще, чем делать контроллер заряда ветрогенератора своими руками с нуля.

Создание и установка ветрогенератора

Ветряная установка

1. Первоначально требуется изготовить ветрогенератор роторного типа. Диаметр ротора напрямую зависит от средней скорости ветра в течение года. Ротор представляет собой конструкцию в виде цилиндра, лопасти у которой в сечении выглядят как дуги. Для изготовления используют листовой металл, изогнутый в виде дуги. К верхнему и нижнему диску крепятся лопасти с помощью заклепок и уголков. К нижнему диску требуется прикрепить фланец. Он предназначен для присоединения лопастей к ротору.
2. Нужно взять ведро, разметить его карандашом на 4 части, аккуратно разрезать не до конца. В дне подготовить отверстия для болтов так, чтобы ось генератора была четко в центре днища ведра. Сделанные из стенок ведра лопасти нужно отогнуть под требуемым углом – в зависимости от направления и интенсивности ветра. Чем больше изгиб лопастей, тем больше скорость вращения устройства, однако и устройство быстрее может выйти из строя.
3. После чего видоизмененное ведро, а именно его дно, нужно прикрепить к шкиву с помощью болтов. Места соединения нужно выбирать очень тщательно – неправильное крепление приведет к необходимости постоянно корректировать положение лопастей и регулировать вращение, что затруднительно сделать на уже установленном на мачту ветрогенераторе.
4. Провода требуется присоединить к генератору. Если провод не разноцветный, то желательно обозначить разноцветными ярлычками положение проводов и их маркировку.
5. После подсоединения проводов к генератору необходимо собрать цепь в распределительной коробке. Подготовленный таким образом генератор следует прикрепить на мачту, после чего провода нужно прикрепить как к генератору, так и к мачте. Генератор требуется подсоединить в цепь, а после него и аккумулятор. Нагрузку необходимо подключить, используя провода с сечением не менее 4 мм².

Схемы и способы подключения

Хотя ветроустановка может работать и автономно, значительно лучшего результата удается достичь при помощи комбинированных схем, предусматривающих сочетание ветрового устройства с солнечными батареями, централизованной электросетью, дизельными или газовыми источниками энергии.

Автономная работа. В этом случае ставится единичная установка, при помощи которой улавливается и накапливается ветровая энергия, которая затем преобразуется в необходимый потребителям электрический ток.

На схеме продемонстрирован наиболее простой способ применения ветрогенератора, который целесообразно использовать в регионах, где постоянно дуют сильные ветра

Совмещение ветрогенератора с солнечными панелями. Комбинированный вариант считается надежным и эффективным способом электроснабжения. В случае отсутствия ветра аккумулятор работает от солнечных панелей, а в пасмурную погоду и в течение ночи зарядка происходит от ветровой установки.

Идеальный вариант для частного дома или хозяйства, расположенного вдали централизованной электросети. Такая комбинированная схема позволяет использовать два вида возобновляемой энергии

Комбинированная работа ветрогенератора и электросети. Ветротурбину можно совмещать с элетрокоммуникациями.

Подобная схема типична для промышленных и коммерческих устройств. Подключение к электрокоммуникациям предусматривают также некоторые модели бытовых ветрогенераторов

При избытке произведенного электричества оно поступает в централизованную сеть, а при его недостатке имеется возможность воспользоваться электрическим током из общей энергосистемы.

Ход работ

Мачта

Перед установкой всей конструкции заливаем трехточечный фундамент соответствующего объема, учитывая нюансы климата и грунта. Мачта с ветродвигателем устанавливаем после достижения бетоном максимальной прочности (неделя). Менее надёжный вариант — зарываем мачту в грунт на полметра и используем растяжки.

Ротор

После этого нужно сделать ротор и переделать шкив (фрикционное колесо с ободом или канавкой по окружности, которое передаёт движение приводному ремню или канату) генератора. Диаметр ротора выбираем, исходя из среднегодовой скорости ветра. При скорости до 6-7м/с эффективность ротора 5м больше, чем у ротора на 4м.

Лопасти

Бочку поделим на 4 равные части с помощью рулетки и маркера, затем будущие лопасти вырезаем ножницами по металлу или болгаркой. Далее её крепим к генератору болтами к шкиву и днищу. Места для болтов нужно вымерить очень точно, чтобы потом не мучиться с регулировкой вращения. На бочке отгибаем лопасти, но в разумных пределах, чтобы избежать резких порывов ветра.

Соединение

Присоединяем провода к генератору и собираем цепь в дозе. Крепим генератор к мачте, а провода к мачте и генератору. Затем соединяем в цепь генератор и подсоединяем в цепь аккумулятор (длина проводов не более метра). Подключаем нагрузку с помощью проводов (сечение до 2.5 кВ). По желанию можно установить инвертер 12-220 В на 700-1000 Вт. Скорость вращения ветрогенератора задаётся изгибом лопастей.

За 4-5 часов всё устройство будет собрано. Такого ветрогенератора хватит для полного энергообеспечения загородной дома или дачи.

Увеличение выработки энергии

Учтите, что повышение мачтовой высоты до 18-26м повышает среднегодовую скорость ветра на 15-30%. Выработка энергии увеличивается в 1,3-1,5 раз. К этому приёму прибегают при скорости ветра ниже 4м/с. Высокая мачта устраняет влияние деревьев и построек.

Диаметр ротора выбирают по среднегодовой скорости ветра. По факту, до 6-7 м/с выработка ротора 3 м выше, чем у ротора 2 м. При стандартных среднегодовых скоростях выработка выравнивается.

Такого ветрогенератора хватит для полного энергообеспечения загородной дома или дачи.

Плюсы и минусы

К достоинствам использования энергии ветра, а соответственно и ветровых генераторов,относятся следующие:

• Энергия ветра – это возобновляемая энергия, обладающая неисчерпаемостью ресурсов;
• Экологичность энергетического ресурса и процесса производства электрической энергии;
• Способность быстрого выполнения монтажа установок и обеспечения потребителей электрической энергией;

К недостаткам можно отнести следующие:

• КПД установок зависит от времени года, погодных условий и региона монтажа агрегата;
• Высокий уровень шума при работе агрегатов;
• Опасность для пернатых обитателей региона, где установлен ветровой генератор;
• При промышленном производстве электрической энергии, при использовании ветровых генераторов, требуются значительные площади земли.

Самодельный ветрогенератор для дома и его особенности

Прежде чем мы расскажем, как сделать ветряк для получения электричества, поговорим о том, почему нельзя воспользоваться заводской моделью. Заводские ветрогенераторы действительно более эффективнее своих самодельных аналогов. Все, что можно сделать на производстве, будет надежнее того, что можно сделать в кустарных условиях. Это правило работает и в отношении ветрогенераторов.

Самостоятельное изготовление ветрогенератора выгодно своей дешевизной. Заводские образцы мощностью от 3 кВт до 5 кВт обойдутся в 150-220 тыс. рублей, в зависимости от производителя. Столь высокая цена и объясняет недоступность магазинных моделей для большинства потребителей, ведь она влияет и на срок окупаемости – в некоторых случаях он достигает 10-12 лет, хотя некоторые модели «отбивают» себя намного раньше.

Заводские ветряные электростанции для дома более надежные и реже ломаются. Зато каждая поломка может привести к гигантским расходам на запасные узлы. Что касается самоделок, то их легко отремонтировать самостоятельно, так как собираются они из подручных материалов. Этим и оправдывается далеко не самая совершенная конструкция.

Да, сделать ветрогенератор на 30 кВт своими руками будет очень сложно, но любой человек, умеющий работать с инструментами, сможет собрать маленький ветряк небольшой мощности и обеспечить себя необходимым количеством электроэнергии.

Размеры

Устройства для генерации энергии из ветра могут быть разных размеров. Их мощность зависит от габаритов ветряного колеса, высоты мачты и скорости ветра. Самый большой агрегат имеет колонну длиной 135 м, при этом диаметр его ротора составляет 127 м. Таким образом, его общая высота достигает 198 метров. Крупные ветрогенераторы с большой высотой и длинными лопастями подходят для обеспечения энергией мелких промышленных предприятий, ферм. Более компактные модели можно установить дома или на даче.

В настоящее время выпускают походный вид ветряка с лопастями в диаметре от 0,75 и 60 метров. По мнению специалистов, габариты генератора не должны быть грандиозными, так как для выработки небольшого количества энергии подойдет мелкая портативная установка. Самая маленькая модель агрегата в высоту составляет 0,4 метра и весит меньше 2 килограмм.

Мощность устройства

Во-первых, нужно определить, какой мощности ветряк требуется, с какими задачами и нагрузками он должен справляться.

Обычно альтернативные источники энергии устанавливают, как дополнительный, который только помогает основному энергоснабжению.

И агрегаты мощностью от 500 Вт – это уже неплохо.

Для отопления небольшого дома понадобится около 2-3 кВт.

Но мощность ветряка зависит от 2 факторов:

1. Диаметра лопастей.
2. Скорости ветра.

Желаемое соотношение можно определить по таблице для горизонтальных устройств (на пересечении скорости ветра и диаметра лопастей – мощность в ваттах).

Скорость ветра/Диаметр лопастей	3	4	5	6	7	8	9	10	11
1м	3	8	15	27	42	63	90	122	143
2м	13	31	61	107	168	250	357	490	650
3м	30	71	137	236	376	564	804	1102	1467
4м	53	128	245	423	672	1000	1423	1960	2600
5м	83	196	383	662	1050	1570	2233	3063	4076
6м	120	283	551	953	1513	2258	3215	4410	5866
7м	162	384	750	1300	2060	3070	4310	6000	8000
8м	212	502	980	1693	2689	4014	5715	7840	10435
9м	268	653	1240	2140	3403	5080	7230	9923	13207

Например, если чаще всего дуют ветра от 5 до 8 м/с, а нам нужно, чтобы ветряк выдавал 1,5 — 2 кВт, то нужно рассматривать конструкции диаметром от 6 м.

Шаг 2: Генератор

Генератор является сердцем проекта и важно взять хороший! Сейчас вы смотрите на промышленный двигатель с постоянным магнитом. Он был куплен примерно за 65$, пришел с просверленной ступицей для крепления лопастей ветровой турбины, что сохранило мне много времени, которое было бы потрачено на просверливание отверстий.Мотор рассчитан на 90В при 1750 оборотов в минуту

Используя его в качестве генератора, эффективность данной системы составит 80%. Поэтому при вращении вала со скоростью 1750 оборотов за минуту, он будет производить 72В электричества. Посмотрим правде в глаза, вал не будет крутится с такой скоростью, но можно прийти к консенсусу. Для того, чтобы зарядить 12В батарею глубоким циклом заряда, генератор должен производить по крайней мере 12В. Воспользуемся математикой для расчета необходимой скорости вращения. Вал должен вращаться как минимум 233 оборота в минуту для зарядки 12В батареи.

С пластиковыми лопастями при 24 км/ч ветер легко вращает вал 233+ оборотов в минуту, что позволит заряжать батареи.

Рекомендации по изготовлению лопастей

Для самостоятельного изготовления лопастей рабочего колеса больше подходит более стойкая к нагрузкам на растяжение древесина. В бюджетном и менее затратном по времени варианте, в качестве исходного сырья можно использовать ПВХ-трубы диаметром 160 мм.

В лучшем решении — это трубопроводные элементы для напорных водопроводных и канализационных систем марки SDR PN 6,3 с толщиной стенок не менее 4-х мм. Пластиковые лопасти менее сложные в изготовлении, в меньшей степени подвержены температурным и влажностным факторам.

Вырезанные по шаблону заготовки следует тщательно отшлифовать и закруглить острые края.

Делаем генератор для ветряка

Для того чтобы собрать ветряную электростанцию, нам потребуется генератор, причем с самостоятельным возбуждением. Иными словами, в его конструкции должны присутствовать магниты, наводящие электроэнергию в обмотках. Именно так устроены некоторые электродвигатели, например, в шуруповертах. Но сделать приличный ветрогенератор из шуруповерта не получится – мощность будет просто смешной, хватит максимум на работу небольшой светодиодной лампы.

Сделать ветряную электростанцию из автогенератора тоже не получится – здесь используется обмотка возбуждения, питающаяся от аккумулятора, поэтому он нам не подходит. Из вентилятора бытового у нас получится сделать разве что пугач для птиц, атакующих огород. Поэтому нужно поискать нормальный самовозбуждающийся генератор подходящей мощности. А еще лучше потратиться и приобрести покупную модель.

Генератор действительно выгоднее купить, чем сделать – КПД заводского образца будет более высоким, нежели у самоделки.

Давайте посмотрим, как сделать генератор для нашего ветряка своими руками.

Его максимальная мощность составляет 3-3,5 кВт. Для этого нам понадобятся:

• Статор – он изготавливается из двух кусков листового металла, раскроенных в форме окружностей диаметром 500 мм. На каждую окружность по краю (немного отступив от края) наклеиваются 12 неодимовых магнитов диаметром 50 мм. Их полюса должны чередоваться. Аналогичным образом готовим вторую окружность, но только полюса здесь должны располагаться со сдвигом;
• Ротор – он представляет собой конструкцию из 9 катушек, намотанных медным проводом диаметром 3 мм в лаковой изоляции. В каждой катушке делаем по 70 витков, хотя в некоторых источниках рекомендуется делать по 90 витков. Для размещения катушек необходимо сделать основу из немагнитного материала;
• Ось – ее необходимо сделать точно по центру ротора. Причем биений быть не должно, конструкцию нужно тщательно отцентровать, иначе ее быстро разобьет ветром.

Размещаем статоры и ротор – сам ротор вращается между статорами. Между этими элементами выдерживается расстояние 2 мм. Все обмотки мы соединяем по нижеприведенной схеме, чтобы у нас получился однофазный источник переменного тока.

Типы ветряных генераторов

При классификации ветротурбин могут учитываться такие характеристики как:

Рассмотрим подробно две наиболее часто используемые классификации.

Классификация ветрогенераторов по назначению

Выделяют разновидности ветроустановок, отличающиеся назначением. От этого зависят и основные характеристики устройств, например, мощность.

Промышленные ветряные турбины

Такие устройства устанавливаются крупными энергетическими компаниями либо государством для снабжения электроэнергией промышленных объектов. Турбины, имеющие мощность в десятки мегаватт, обычно размещаются на ветряных участках (открытых возвышенностях, побережьях).

Выработанная электроэнергия, как правило, поступает прямо в сеть, при этом для стабильности и регулирования частоты вращения лопастей ветротурбины оснащаются дополнительными механизмами.

Коммерческие ветровые генераторы

Такие установки используются для получения электроэнергии на продажу или для обеспечения электричеством производств в регионах с маломощной электросетью (либо с полным ее отсутствием). Подобные ветроэлектростанции состоят из скопления электрогенераторов, которые могут иметь разную мощность.

Энергия коммерческих установок может поступать непосредственно в электрические коммуникации либо использоваться для зарядки большого массива батарей, где она скапливается и преобразуется для подачи в энергосистему.

Контроллер своими руками (схема)

Зная основы электротехники и умея работать паяльников, можно изготовить контроллер ветровой установки самостоятельно.

В настоящее время есть возможность найти различные схемы подобных устройств различных видов, мощности и прочих технических характеристик, для этого достаточно зайти в сеть интернет и обраться к поиску по требуемому заданию или найти техническую литературу в специализированных магазинах и издательствах.

Один из вариантов схемы контроллера и включение его в схему работы ветрогенератора, приведен ниже:

Данная схема отличается простотой, но способна обеспечить работу ветровой установки в автоматическом режиме.

Выводы и полезное видео по теме

Видео №1 продемонстрирует, как сделать своими руками в домашних условиях вертикальный генератор ветряного типа с роторной системой Дарье. В ролике наглядно представлены особенности и любопытные нюансы процесса сборки. Есть определение максимальной мощности изготовленного агрегата:

Как работает вертикальный ветряной генератор и в каком объеме он выдает энергоресурс, покажет видео №2. В нем дан подробный обзор модуля и описание работы по корректному проведению замеров фактической мощности и прочих параметров:

В видео № 3 представлено тестирование самодельного ветряного генератора вертикального типа. На что способен прибор, изготовленный своими руками из подручных материалов:

Такой современный и практичный источник альтернативной энергии, как вертикальные ветряки, своими руками собрать совсем не сложно. При надлежащем опыте хозяйственных работ можно самостоятельно изготовить каждую деталь, а потом соединить все компоненты в единую, целостную конструкцию.

Если усложнять задачу не хочется, вполне уместно приобрести уже готовые компоненты и в домашних условиях, без спешки и суеты, смонтировать надежный ветряной агрегат, способный обеспечить бесперебойные поставки электричества в жилое помещение.

Когда же в своих силах нет стопроцентной уверенности, лучше поручить работу профессионалам. Они сделают все очень быстро и в полном соответствии с базовыми эксплуатационными требованиями.

Выводы и полезное видео по теме

На представленном ниже видеоролике дается подробная информация о принципе работы и устройстве бытовой модели ветряного генератора:

Ветрогенератор – отличный источник производства электрической энергии, который особенно оценят жители отдаленных мест. Различные российские и зарубежные предприятия предлагают большой ассортимент ветряных конструкций, кроме того, бытовые модели можно сделать и своими руками.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о том, как сооружали ветряной генератор на вашем участке, или о том, как работает ветряк у ваших соседей. Задавайте вопросы, делитесь полезной информацией и фото по теме.

Источник
