Как сделать контур заземления в частном доме своими руками: схемы заземления и монтажный инструктаж

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

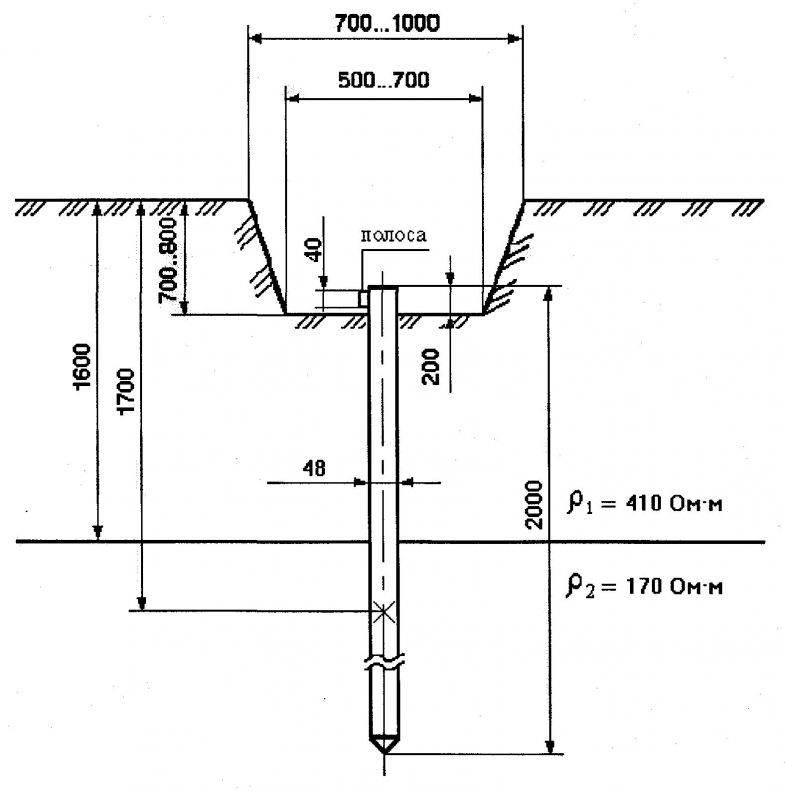

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Советы по монтажу и материалам для контура заземления

Есть 2 способа монтажа заземления, и один из них отлично подходит для самостоятельной работы на территории частного дома. Это вариант с заземляющим проводом и заземлителем.

В качестве заземляющего провода используется проводник из меди с таким же сечением, как у жилы «фаза». Один конец проводника подключается к главной заземляющей шине, а второй к заземлителю, который заглубляется в почву. На шину замыкаются также заземляющие проводники от электрического оборудования в доме.

Провод «земля» легко узнать по характерной цветомаркировке изоляции — желтому и зеленому цветам. Монтаж на шину рекомендуется выполнять с помощью специальных наконечников и винтов.

Заземлитель представляет собой конструкцию из элементов, выполненных из стали. Их задача — тесно контактировать с грунтом, чтобы обеспечить равномерное растекание в нем токов и выравнивание опасных потенциалов возникшего напряжения.

как выбрать стержни заземлители

Работу будет выполнить намного проще, если использовав типовую универсальную конструкцию контура. Она состоит из:

• трех уголков 50х50 мм длиной 3 м (могут использоваться стальные трубки диаметром 16 мм с толщиной стенки 3 мм);
• трех уголков 40х40 мм длиной 3 м.

Для работы потребуется сварочный аппарат, режущий и сверлящий инструмент по металлу, кувалда, крепеж, а также лопата и ведро для земельных работ.

Давайте теперь рассмотрим как правильно и в каком порядке можно выполнить монтаж:

1. Выкопайте траншею глубиной и шириной около 0,5 м от фундамента дома до места монтажа заземлителя;
2. Сделайте разметку: обозначьте места для вбивания колышков или штырей по углам треугольника со стороной 3 м;
3. В углах треугольника выкопайте углубления около 50 см;
4. Соедините углубления канавками по периметру треугольника;
5. Забейте в почву уголки 50х50 мм так, чтобы над поверхностью оставалось около 0,2 м;
6. Соедините сваркой 3 уголка 40х40 мм в треугольную конструкцию;
7. Приварите треугольник к уголкам, погруженным в почву.

После этого нужно подсоединить к конструкции проводник заземления. Тут пригодится круглый наконечник и инструмент для сверления металла. Вот как это делается:

1. Высверлите отверстие в одном из уголков;
2. Опрессуйте конец проводника круглым наконечником;
3. Прикрутите проводник болтом соответствующего размера к отверстию в уголке.

В конце остается только засыпать металлические части почвой (лучше песком). И не забудьте пометить место монтажа заземлителя и проводника, чтобы не повредить их при последующих земельных работах.

Проверка

После выполнения всех операций по монтажу и подключению контура заземления, необходимо провести его проверку методом измерения его электрического сопротивления. Параметры этой величины не должны выходить за пределы, указанные в нормирующих документах.

В домашних условиях можно воспользоваться простым методом проверки. Лампочка от 100 до 150 Вт подключается между фазой и заземлением.

Проверка исполнения заземления при помощи лампы

По свечению лампы делаются выводы:

если лампа не загорается – заземление сделано неправильно;

горение лампы неярким, тусклым светом говорит о некачественном соединении элементов контура заземления или соединений при подключении;

яркое горение лампы говорит о хорошей работе заземления.

При такой проверке, в случае наличия в цепи УЗО, оно может сработать, что говорит о рабочем состоянии контура.

Проверка с помощью мультиметра.

Проверка заземления мультиметром

Проводится она по следующей методике:

необходимо подать напряжение, включив вводной автомат;

на мультиметре выберите режим измерения напряжения;

присоединяем концы мультиметра между фазным и нулевым проводами. Прибор должен показать величину в районе 220 вольт;

подобный замер делаем между фазой и заземляющим проводом. Напряжение может немного отличаться от предыдущего измерения, но само его наличие говорит о присутствии заземления;

если напряжение отсутствует, то заземления нет, либо оно нерабочее.

Проверку можно доверить профессионалам. Такая проверка приведена в видео:

Проверка контура заземления профессионалами

Предъявляемые требования

К создаваемому отводящему контуру предъявляется довольно много требований. Это связано с тем, что он предназначен для отвода напряжения, которое подается на корпус. Подобного рода система представлена сочетанием нескольких частей:

1. Заземлитель — проводники, которые находятся в постоянном контакте с грунтом.
2. Заземляющие устройства — проводка, которая находится под напряжением во время работы системы.

Наиболее важным параметром можно назвать сопротивление растекания. Он определяет то, как ток будет преодолевать расстояние от корпуса электрического прибора к земле. С уменьшением показателя сопротивления существенно повышается эффективность отводящего контура. На сопротивление растекания оказывает влияние:

1. Глубина закладки. С увеличением этого показателя существенно повышается эффективность системы.
2. Влажность грунта. Более высокая влажность становится причиной повышения степени проводимости.
3. Тип применяемого сплава. Каждый металл характеризуется своей определенной электропроводимостью. К примеру, есть диэлектрики, которые практически не проводят энергию.

Оптимальным местом для размещения контура принято считать северную сторону дома, так как показатель влажности грунта зачастую выше.

К применяемым материалам также предъявляются различные требования:

1. Применяемые уголки в качестве вертикальных стержней должны иметь длину не менее 16 миллиметров.
2. Горизонтальные пластины длиной не менее 10 миллиметров.
3. Толщина применяемой стали 4 миллиметра. Слишком тонкие пластины могут перегреваться.
4. Если применяются стальные трубы, то их диаметр должен быть не менее 32 миллиметров.

В большинстве случаев применяется именно сталь. Некоторые сплавы обладают большей проводимостью, но при этом окисляются и не выдерживают воздействие окружающей среды.

Провести монтаж можно своими руками при наличии небольшого количества инструментов. Для работы с металлом потребуется:

1. Болгарка или ножовка по металлу.
2. Сверло для создания отверстий.
3. Сварочный аппарат.
4. Индикатор.

Если предусматривается применение крепежных элементов, к примеру, болтов, то понадобится набор отверток и гаечных ключей. Кроме этого, поверхность металла нужно зачистить, для чего потребуется наждачная бумага и грубая щетка. Рекомендации по проведению монтажных работ следующие:

1. Для начала проводится выбор места, где будет размещаться отводящий контур. Стоит учитывать, что поблизости не должно быть никаких коммуникаций: водопровод, телефонная линия или газопровод. Чтобы убедиться в этом, достаточно изучить техническую документацию.
2. Идеальным местом для размещения конструкции считается отмостка дома. Контур должен быть линейным, отводящая часть создается в виде геометрической фигуры — например, треугольника.
3. После выбора места проводится вбивание штырей. Для этого применяется специальный инструмент, но при мягком грунте можно обойтись и обычной кувалдой. Верхняя часть штырей обрезается.
4. Между вертикальными штырями создаются траншеи, в которые укладываются соединяющие их прудки. Для соединения отдельных элементов требуется сварочный инвертор.
5. Следующий шаг заключается в создании траншеи, которая отходит от распределительного щита к созданному ранее треугольнику. Металлическая пластинка укладывается и соединяется со всеми элементами путем сварки, после чего траншея закапывается.

Установка в частном доме громоотвода своими руками

Молниеотвод необходим для любого загородного домовладения. Печальная статистика свидетельствует о том, что ежегодно в средней полосе России десятки пожаров в частных домах случается именно по причине удара молнии.

Для молниезащиты частного дома можно использовать любой оголенный проводник с защитой от коррозии. Это могут быть стальные или дюралевые мачты, можно использовать оцинкованный металл.

Устройство молниеотвода

Самая простая конструкция молниеотвода состоит из трех частей:

1. Молниеприемник – проводник, возвышающийся над самой высокой точкой кровли. Это может быть металлический стержень, толстая стальная проволока или металлическая труба. Главное, чтобы материал стержня был не меньше 50 мм квадратных миллиметров. Вместо стрежня можно использовать трос, натянутый вдоль конька выше полуметра от кровли. Трос подходит только для крыш из шифера или керамической черепицы. Его натягивают над крышей и закрепляют на ближайших деревьях или деревянных мачтах. Все молниеприемники соединяются с токоотводом сваркой.
2. Токоотвод – проводник с соответствующим материалу сечением: сталь – 50, алюминий – 25, медь – 16 миллиметров в квадрате. Токоотвод следует направлять строго сверху вниз, без поворотов и загибов. Если загнуть токоприемник под прямым углом, он загорится в момент попадания молнии. Токоотвод следует крепить только к материалам, стойким к возгоранию. Не следует крепить токоотвод непосредственно на стены дома. Он должен проходить на расстоянии минимум 20 сантиметров. Проследите, чтобы токоотвод не касался окон, крыльца, дверей. Соединять токоотвод с принимающим стержнем необходимо сваркой. Место сварки можно обработать защитным составом от коррозии.
3. Заземлитель – часть молниеотвода, направляющая разряд в толщу грунта. Его устраивают так же, как контур для домашней электросети. Но для громоотвода следует установить отдельную конструкцию, ни в коем случае нельзя подсоединять его к бытовому контуру!

Подробный видеоматериал, как сделать громоотвод в частном доме:

Watch this video on YouTube

Система заземления. Зачем она нужна и как работает

Главная и первостепенная задача системы защитного заземления – обеспечения должного уровня электробезопасности за счет отвода токов утечки или напряжения на корпусе бытового прибора при пробое изоляции.

Заземление позволит спасти жизнь человека в случае, если через его тело будет протекать ток определенной величины, а также защитит строение от пожара при повреждении изоляции проводов внутри стен. Согласитесь, все это стоит затрат на создании заземляющего контура.

Кроме основной, защитной функции, заземление может быть необходимо для правильной и полноценной работы некоторых видов домашних приборов. Оно позволяет полноценно экранировать радиопомехи, возникающие в импульсных и иных радиосхемах, широко используемых в повседневной жизни.

Именно заземление будет экранировать корпус прибора, а потому, все возникающие внутри него радиопомехи в радиочастотном и других диапазонах будут надежно изолированы от внешнего мира.

Принцип работы заземления очень прост, и в его основе лежит факт того, что земля сама по себе является проводником электрического тока.

Контур заземления выполнен таким образом, что создает надежный контакт с землей, как с проводником электричества. Именно в надежности контакта с землей вся суть контура.

Когда на какой либо точке возникает электрический потенциал, отличный от нуля, он просто замыкается на землю, и сам становится равен нулю.

В этом случае, контур превращается в проводник между точки с потенциалом и землей — как точки с абсолютным электрическим нулем. Все это немного утрированно, но смысл понять позволяет.

Требования к контуру заземления в частном доме

Помните курс школьной физики? Ток стремится в направлении наименьшего сопротивления. Если нарушить изоляционный слой в токопроводящих устройствах, энергия будет идти туда, где сопротивление будет ниже. Так в электроприборе происходят пробои на металлический корпус. Совсем необязательно, что прибор при этом перестанет работать, но вот его владелец непременно получит разряд, едва прикоснувшись к корпусу.

Чтобы минимизировать возможные последствия, нужно дать энергии найти выход и снизить напряжение. В нашем случае эту задачу выполняет контур

Что является заземляющим контуром? Для выполнения своей задачи он должен быть выполнен из материала, легко проводящего электрический ток. Отличный вариант – омедненные стальные детали, они прослужат довольно долго, так как слабо подвержены коррозии.

Почему лучше всего использовать металлический уголок, а не, например, трубы? Можно и трубы, но уголок легче забивать в землю. Именно забивать, так как его поверхность должна плотно контактировать с грунтом для эффективной работы. Трубу забить сложнее, но если нет под рукой уголка, сойдет и она или даже толстая гладкая арматура.

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

• Сделать это можно двумя способами:
• переделать систему TN-C на систему заземления TN-C-S;
• произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал. Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Требования к контуру заземления

Для эффективной работы заземления согласно ПУЭ он должен соответствовать правилам:

1. Штыри заземления, сваренные в контур должны находиться не менее 1 метра и не более 10 метров от дома. Наиболее правильное расстояние от фундамента 2-4 метра.
2. Стержни необходимо забивать на глубину 2-3 метра.
3. Соединение электродов производится полосой из металла при помощи сварки. От щита до контура заземления применяется шина более 16 квадратных миллиметров. Для присоединения проводов к заземлению в щите может производиться с помощью болтов.
4. Сопротивление заземления для напряжения в 380 вольт должно быть не выше 4 Ом, а для напряжения в 220 вольт – 8 Ом.

Внешняя часть системы заземления заглублена в землю, поэтому к ней предъявляются определённые требования. Она должна находиться ниже промерзания грунта, иначе электроды будут выталкиваться из-за вспучивания земли. Электроды должны быть такие, чтобы их можно было вбить в твёрдый грунт.

Рекомендуемые типы и параметры забиваемых электродов:

• уголок толщина металла не менее 4 мм, любой размер;
• труба диаметром удобным для забивания, с толщиной стенки не менее 3 мм;
• стержень диаметром не менее 14 мм, более мелкий загибается при погружении в землю;
• полоса для соединения электродов, толщиной не менее 3 мм, шириной более 10 мм.

Минимальная длина электродов выбирается 1,5 метра, штыри располагаются на расстоянии 1-2 длины электрода. Следует учитывать, что электроды (их длина) должны быть на 15-20 сантиметров ниже уровня промерзания почвы.

Заземление в частном доме

Делать заземления требуется не только в частном доме, но и во всех постройках на участке. Оно во многом бессмысленно лишь в бане или веранде, где есть только освещение. В остальном – любой электрический инструмент или бытовой прибор (стиральная машинка, плита и т.п.) может стать источником поражения током. И провод «на землю» как раз предназначен для предотвращения этого.

Принцип работы заземления

Следует разделять защитное (PE) и функциональное рабочее (FE) заземление. По зданию проводами они идут раздельными контурами и нигде не соприкасаются между собой. Первое делается с целью повышения электробезопасности и является обязательным в частных домах. Второе предназначено для правильной работы электроустановок с трансформаторами или электродвигателями и в коттеджах обустраивается редко.

Монтаж внешнего контура заземления

При самостоятельном проведении работ следует уделить огромное внимание именно контуру внешнего заземления, который представляет собой конструкцию из штырей, расположенную в грунте. Каждый специалист знает, что существует ряд правил для правильного размещения заземлителя:

1. Оптимальной почвой для расположения штырей считается суглинок, глина или торф. А вот в каменистую поверхность конструкцию устанавливать не стоит.
2. Следующее правило установки контура заземления касается уровня расположения металлического штыря. В данном случае учитываются климатические и географические особенности региона. Для оптимального выполнения своей функции, металлический элемент цепи должен располагаться ниже уровня промерзания земли.
3. Размещают наружный контур на площадке грунта, удаленной от жилого строения на расстоянии о 1 до 10 метров.
4. Производят разметку выбранной территории. Схема заземления может быть в виде треугольника или линии (сделать правильный выбор помогут предварительные расчеты и советы специалистов).
5. Для монтажа наружного контура копают траншею, для треугольника размеры сторон составят 3 метра. Глубина ямы составляет 0,7-1 метр, ширина до 70 см.

Контур укладывают на дно подготовленной траншеи. Следующим этапом забивают по углам получившегося треугольника электроды, а сверху всю конструкцию присыпают грунтом.

В качестве альтернативного варианта можно использовать примесь материалов с низким удельным сопротивлением, например, золу или пепел.

С основными нюансами пошаговой работы можно ознакомиться на обучающем видео, как сделать заземление

Также следует уделить особое внимание качеству электродов. В качестве заземлителя могут использоваться следующие материалы:

• Сталь без гальванического покрытия (отрез трубы или металлический уголок).
• Оцинкованная сталь, например, труба.
• Медь.

При проведении самостоятельных работ следует помнить, что грунт должен плотно охватывать металлические штыри (трубы). Нельзя использовать в работе окрашенные металлические поверхности. Сегодня можно найти в продаже специализированные комплекты заземления, содержащие все необходимые элементы.

Отдельно о заземлении некоторых агрегатов

В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность

Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких

Газовый и электрический котел

К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.

Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.

Схема для газового котла

Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.

Статья по теме:

Водонагреватель

Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.

Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.

Как заземлить водонагреватель в частном доме в следующем видеоматериале:

Watch this video on YouTube

Статья по теме:

Розетка

Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.

Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.

Как заземлить розетку в частном доме в видео инструкции:

Watch this video on YouTube

Какую систему выбрать

В частном секторе на сегодня применяются только две схемы — TN-C-S и TT. Чаще всего к строению подводится двухжильный проводник на 220 В или четырехжильный – на 380 В.

Устройство системы заземления TN-C-S

Схема подключения заземления

Схема заземления TN-C-S  обеспечит качественную защиту только при наличии дифавтомата и УЗО. Подключать все системы на основе проводников тока (водоподачу, армирование фундамента, канализацию, отопление) на земляную шину нужно отдельными проводами:

1. Выбор шин для разводки PEN-кабеля. Понадобится «земля» (PE) с металлическим основанием, нейтраль (N) с диэлектрическим основанием и расщепитель на 4 точки.
2. Подключение металлической шины к металлическому корпусу щитка для образования контактов. Краску на точках крепления удаляют полностью.
3. Монтаж нулевой шины на дин-рейке.
4. Проверка расположения шин – они не пересекаются.
5. Заведение PEN-проводника на расцепитель.
6. Подключение к расцепителю контура заземления.
7. Установка перемычки на земляную шину от одного гнезда при помощи медного провода с сечением 10 мм2.
8. Монтаж перемычки со свободного гнезда на шину нуля или нейтрали – применяется аналогичный провод из меди.

Потребители подсоединяются по принципу протягивания фазы от вводного провода, нуля – от шины нейтрали, земли – от шины РЕ.

Заземление по системе TT

Систему TN-C в старых домах можно преобразовать в ТТ. Фазный кабель от столба используется в качестве фазы, а защитный – фиксируется на нулевую шину и остается нейтралью. Проводник от готового контура сразу выводится на шину заземления.

Значение и необходимость заземления

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, установка УЗО и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Технически это выглядит так: все электроустановки в доме соединяются между собой и автоматами защиты, а затем – с землей, чтобы в критической ситуации было куда сбросить лишнее напряжение

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Для внедрения конструкции в грунт необходимо выбрать небольшой открытый участок земли рядом с домом. Над ним нельзя возводить постройку или гараж, так как периодически будет производиться профилактическое или ремонтное вскрытие грунта

Между городскими многоэтажками и частным жильем существует разница в устройстве заземляющих систем.

В многоквартирных домах шина находится в этажном электрощите, тогда как для частного дома контур заземления зарывают буквально в землю, так как он расположен рядом и не требует больших усилий для монтажа.

Все требования к проектированию и устройству системы заземления изложены в ПТЭЭП 2.7.8. Владелец дома должен знать, что прием в эксплуатацию самостоятельно обустроенной конструкции будет проводить организация-поставщик электроэнергии.

Ее представители раз в полгода обязаны визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить выемку грунта и поверять состояние подземных элементов.
