Трубы для водяного теплого пола: разбираемся, какие лучше использовать и почему

Какой тип трубы лучше использовать для теплого пола

Существуют разные типы труб для системы теплого пола. Все разновидности имеют свои преимущества и нюансы эксплуатации

Поэтому перед выбором важно изучить все аспекты

Медные трубы

Медь является идеальным материалом для отопительных систем, поскольку обладает высокой прочностью и пластичностью, которой будет вполне достаточно для изгиба линий системы при укладке нескольких контуров. Также медь имеет довольно внушительную отдачу тепла и практически не подвержена поражению ржавчиной. Однако на практике такие трубы используются лишь в редких случаях, поскольку являются очень дорогими, а для работы с ними требуется наличие специального инструментария.


Теплый пол из медных труб

Полипропиленовые трубы

Полипропилен характеризуется невысокой плотностью и эластичностью, поэтому трубы из данного материала производятся с большой толщиной стенки при таком же диаметре. Такой фактор отражается на всех характеристиках труб, поэтому они становятся менее пригодными для укладки теплого пола.

Но существуют термически устойчивые разновидности, а также трубы, армированные специальными материалами и оснащенные антикислородным слоем. Вот такие модификации можно успешно применить для создания контуров теплого пола. В любом случае данная продукция пользуется спросом у российского потребителя.


Теплый пол из полипропиленовых труб своими руками

Металлопластиковые трубы

Трубы из металлопластиковых составов весьма часто присутствуют в отопительных системах, в том числе и для организации теплого пола. Стенка металлопластиковой трубы включает три слоя – внутри обычно находится полиэтилен, за ним следует слой металла – из фольги. Второй слой может иметь разную толщину алюминия, все зависит от марки и изготовителя. А третий слой – внешний, является полимерным, именно он защищает изделие от возможных химических и физических факторов.

Благодаря рассмотренной конструкции, трубы не подвергаются коррозии, внутри являются абсолютно гладкими, что предупреждает в дальнейшем скопление взвесей и осадков. Следовательно, в системе будет уменьшено сопротивление воды. Благодаря слою фольги, повышается гибкость изделий, что дает возможность существенно уменьшить удлинение труб, появляющееся при нагреве теплового носителя. В этом случае обеспечивается весьма высокая теплопроводность системы.


Металлопластиковые трубы

Гофрированные трубы из нержавеющей стали

Трубы гофрированного типа, состоящие из нержавейки, обладают высоким качеством и надежностью. Для таких изделий характерна прочность и отличная гибкость, что обеспечивается гофрированием деталей. Они удобны в монтаже. В процессе эксплуатации на поверхностях не возникает ржавчина.

Еще один плюс – большой выбор соединений и трубопроводной арматуры, что дает возможность создавать системы повышенной прочности и безупречной герметичности. Единственный недостаток – это высокая стоимость нержавейки, поэтому такие трубы применяются достаточно редко.


Гофрированная нержавеющая труба для теплого пола

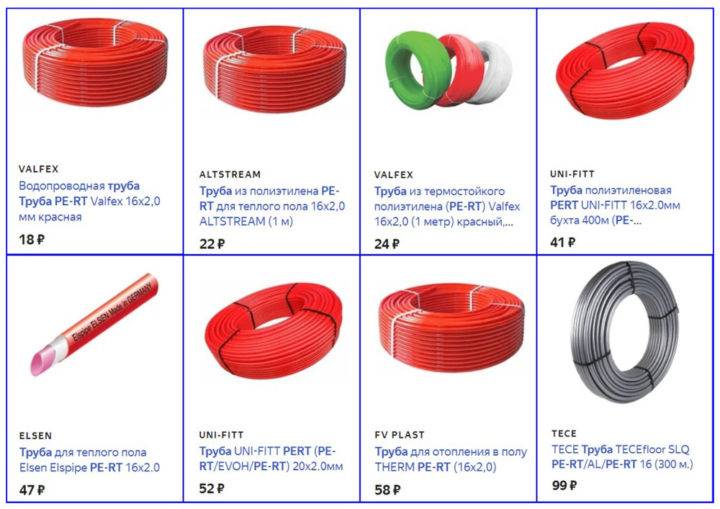

Трубы из полиэтилена с высокой термостойкостью PE-RT

Пластиковые трубы с высокой термической устойчивостью считаются сравнительно новым материалом. В их составе главным элементом считается октен. Они отличаются многократно увеличенной стойкостью к высоким температурным режимам теплового носителя, но данный материал не устойчив к долговременному влиянию давления и слишком сильному нагреву.

Также нужно отметить низкую стойкость к кислотам, поэтому такие трубы будут уязвимы перед агрессивными химическими факторами. Тем не менее даже с учетом некоторых недостатков изделия PE-RT нередко применяются в напольном отоплении, поскольку имеют доступную стоимость.


Трубы из полиэтилена с высокой термостойкостью PE-RT

Трубы из сшитого полиэтилена PEX

Здесь подразумевается новая разновидность пластиковых труб, в составе которых присутствуют удлиненные молекулы углеводорода, связанные друг с другом поперечным способом. В таком материале достигается высокая устойчивость к температурам. А сами трубы отличаются износостойкостью, выдерживают большие нагрузки – как тепловые, так и химические. К тому же материал считается электрически нейтральным и не подвергается коррозии.

За счет гладкости внутренней части труб сокращается до минимума гидравлическое сопротивление, даже на изгибах исключено появление зарастаний и скоплений грязи. А благодаря высокой эластичности можно сгибать трубы до нужного параметра без использования специальных приборов.


Труба из сшитого полиэтилена для теплого пола

Какие трубы оптимальны для теплого пола

Мягкое тепло, исходящее от напольной системы обогрева, создает в помещении уютную атмосферу комфорта и уюта. Тепловые потоки равномерно прогревают финишное покрытие пола и перемещаясь вверх, обогревают внутренне пространство квартиры или частного дома. Неудивительно, что постоянно растет интерес к данному виду альтернативного отопления.

Чтобы подобрать нужные трубы для теплых полов, составлен своеобразный список лидеров по востребованности:

  1. На первом месте находятся металлопластиковые трубы с маркировкой «PEX-AL-PEX»
  2. Второе место принадлежит сшитому полиэтилену PE-X.
  3. Третье место занимает термостойкий полиэтилен PE-RT.
  4. Четвертое место – медные.
  5. Пятое место — нержавеющие гофрированные.

На заметку: Стальные и пропиленовые трубы в инженерных напольных системах практически не используются.

Какой диаметр трубы использовать для теплого водяного пола

При самостоятельном устройстве напольного обогрева своими руками часто возникает вопрос из труб какого диаметра монтируют трубопроводы теплых полов. Практически все специалисты –профессионалы, с большим опытом устройства теплых полов в напольных конструкциях из керамической плитки или ламината единогласно заявляют, что прокладку греющего контура выполняют из отрезков диаметров от 16 до 20 мм. Более высокий размер поперечного сечения применяют при монтаже греющих напольных систем в помещениях с высокими потолками, в которых отогрев осуществляется исключительно теплым полом.

Какие лучше трубы для теплого пола: особенности выбора материала

Перед тем, как определиться, какая труба для теплого водяного пола лучше, необходимо ознакомиться с предложениями производителей, и выбрать лучший материал.

Полипропилен

Это самая современная разработка производителей. Крепление изделий между собой выполняется диффузной сваркой, которая обеспечивает высокую надежность и прочность. Если сшивать полипропилен таким способом — протечки абсолютно исключены. Полипропиленовые трубы бывают однослойными и с дополнительным армированием.

Полипропилен обладает рядом достоинств:

  • Если теплоноситель замерз, магистраль немного расширится. Это не вызовет разрыва системы. После размораживания трубы возвращаются в прежние параметры;
  • надежная сварка исключает протечки;
  • дополнительные элементы для устройства пола из полипропилена стоят в 6 раз дешевле, чем для металлопастика. Это значительно экономит бюджет;
  • гарантия производителя – 50 лет.

Невзирая на достоинства, полипропилен используют не так часто, так как радиус изгиба равен восьми диаметрам. Шаг между отрезками более 320 мм для трубы сечением 20 мм. Такое расположение подойдет не для каждой площади.

Труба из полипропилена

Нержавеющая сталь

Гофрированное изделие из нержавейки также применяется для монтажа. Высокая гибкость позволяет выполнить монтаж пола на маленьких площадях. Кроме того, благодаря этой характеристике можно устанавливать сложную геометрию с минимальным количеством стыковок.

Среди достоинств нержавейки стоит отметить:

  • простой и быстрый монтаж;
  • не подвержены коррозии;
  • неограниченный срок службы;
  • не боится гидроударов;
  • хорошая гибкость;
  • не боится замерзания теплоносителя, высокая теплоотдача;
  • не требуется промывка;
  • над теплым полом можно выполнять любое основание: из бетона, стяжки, чистовое покрытие также может быть любое;

Если вы не знаете, какую трубу для теплого пола выбрать, нержавейку можно назвать лучшей.

Укладка трубы из нержавеющей стали

Сшитый полиэтилен

Это самый бюджетный вариант. Невзирая на невысокий бюджет, у них достаточно неплохие характеристики:

  • высокая устойчивость к химическим воздействиям;
  • не подвергаются износу;
  • отличная звукоизоляция;
  • высокая гибкость, что облегчает монтаж;
  • выдерживают кратковременное повышение температуры до +110°С;

Необходимо отметить и некоторые негативные особенности сшитого полиэтилена:

проницаемость кислорода приводит со временем к коррозии соединительных элементов;
невысокая устойчивость к механическим воздействиям

Монтаж чистового покрытия необходимо выполнять крайне осторожно, чтобы не повредить материал. Изгибы также должны быть более плавными.

Труба из сшитого полиэтилена

Медь

Один из лучших материалов – медь. При монтаже необходимо использовать специальные инструменты, поэтому самостоятельно выполнить теплый пол вряд ли получится, необходимо помощь профессионалов, а это дополнительная статья расходов.

Основные достоинства медных труб:

  • высокая теплопроводность;
  • устойчивость к коррозии;
  • трубы небольшого диаметра легко сгибаются;
  • долговечность системы;
  • 100% КПД, что позволит экономить затраты на обогреве дома;

Стоимость трубы для теплого водяного пола из меди в 7 раз превышает цену изделий из полимеров. Это основной их недостаток. Кроме того, необходимо планировать дополнительные затраты на установку и привлечение специалистов.

Медные трубы

Трубы металлопластиковые для теплого пола

Металлопластик достаточно популярен для устройства пола. Можно отметить следующие основные достоинства материала:

  • при повышенных температурах они сохраняют первоначальную структуру;
  • устойчивы к повышенным нагрузкам;
  • срок эксплуатации – около 50 лет;
  • отличная гибкость;
  • держат придаваемую форму;
  • легкий вес.

Металлопластик для водяного пола

Требования к трубам

Теплый водяной пол заливается стяжкой, на которую укладывается напольное покрытие. Соответственно, труба должна быть прочной и выдерживать большую нагрузку.

Водяной пол сверху заливается стяжкой и его ремонт практически невозможен. Поэтому второе требование – долговечность и стойкость к перепадам температуры.

Вода в домах с центральным отопление не отличается качеством, у нее часто повышенный уровень кислотности. Если в системе циркулирует теплоноситель, он имеет свойство со временем выделять агрессивные вещества. Соответственно, труба должна быть химически стойкой.

В процессе монтажа улитки или змейки получается много поворотов магистрали, поэтому труба должна быть стойкой на изгиб. Продукция низкого качества при попытке ее согнуть просто ломается, а если сохраняет форму сечения, то в ней могут образовываться трещины.

Схемы укладки теплового контура.

Схемы укладки теплого водяного пола

  1. Укладка теплого водяного пола «змейкой». Это самый простой способ укладки трубы. Главный недостаток этого способа — достаточно большая разница температур на концах контура (от 5 до 10 градусов). Это обусловлено тем, что теплоноситель, проходя по трубе от начала и до конца существенно остывает.
  2. Укладка теплого пола «улиткой». Способ значительно сложнее в укладке, чем «змейка». Но зато в итоге температура пола на всей поверхности пола будет практически одинаковой
  3. Комбинированный способ устройства теплых полов. Обычно края помещения выкладывают «змейкой», а основную часть «улиткой».

Для достижения приемлемого давления внутри труб следует соблюдать следующие правила:

  • Все используемые в работе трубы контура должны иметь одинаковую длину.
  • Один контур не должен выходить за границы одного помещения
  • Площадь пола помещения обогреваемого одним контуром составляет не более 40 кв.м.
  • В местах расположения мебели и сантехники контур не обязателен

Металлопластиковые трубы

Металлопластиковые трубы для теплого водяного пола не уступают по популярности полимерным изделиям. При нагреве эти трубы сохраняют свою структуру, выдерживают значительные нагрузки, могут эксплуатироваться в течение длительного срока службы. Они изготавливаются всеми производителями в пятислойном варианте исполнения. При этом три слоя являются основными, а два – связующими (клеевыми).

Конструкция металлопластиковой трубы состоит из пяти слоев, отмеченных на разрезе изделия. Верхний и нижний слой — сшитый полиэтилен. В середине — алюминиевая фольга, соединенная со сшитым полиэтиленом слоями специального клея

Вот как устроена такая труба:

  • Внутренний слой, отвечающий за обеспечение рабочих параметров трубы по давлению и температуре, выполняется из сшитого полиэтилена по методу экструзии.
  • Далее идет слой специального клеящего вещества, обеспечивающего надежное соединение сшитого полиэтилена с прослойкой из алюминия.
  • Для изготовления алюминиевого (газонепроницаемого) слоя идет специальная фольга, толщина которой в зависимости от диаметра и типа трубы может варьироваться в диапазоне 0,2-2,5 мм. Алюминиевая фольга сваривается по всей длине трубы двумя способами — встык или внахлест.
  • Затем наносится еще один слой клеящего вещества, соединяющего алюминиевую трубу с внешним защитным слоем.
  • Верхний слой может выполняться из полиэтилена (сшитого или обычного с высокой плотностью).

Благодаря такому строению металлопластиковые трубы обладают высокой гибкостью, устойчивостью формы после сгибания, что важно при монтаже систем теплого пола. Ведь трубопровод приходится укладывать в виде змеек и спиралей с большим количеством поворотов

Легкий вес труб существенно упрощает монтажные операции.

Способы укладки труб системы теплого водяного пола: варианты укладки змейкой и улиткой

Нюансы и способы монтажа

Производители зачастую используют взаимоисключающие способы крепления и монтажа. Для каждого набора труб требуется свой фитинг и рабочий инструмент для проведения монтажных работ. Хорошая новость заключается в том, что не требуется сварочное оборудование.

При помощи компрессионного фитинга

Компрессионный фитинг часто называют обслуживаемым, связано это с тем, что он является разборным. В любой момент его можно снять, заменить какую-либо из прокладок и снова использовать.

Компрессионный фитинг состоит из:

  • муфты или корпуса фитинга;
  • обжимной (накидной) гайки с конусом внутри;
  • обжимного цангового кольца;
  • прокладки (тефлоновой шайбы);
  • уплотнительных колец (2 шт.).

Для монтажа компрессионного фитинга из инструментов потребуется только два разводных ключа, а если диаметр небольшой, могут подойти и обычные гаечные.

Как правило, соединения продаются в собранном виде, если по какой-либо причине в наличии разобранный, его сначала собирают: надевают прокладку и уплотнительные кольца. Если прослойка трубы содержит алюминий, прокладка прерывает контакт между алюминием и латунью фитинга. Уплотнительные кольца служат для плотного контакта между фитингом и полиэтиленом, надеваются таким образом, чтобы между ними был зазор.

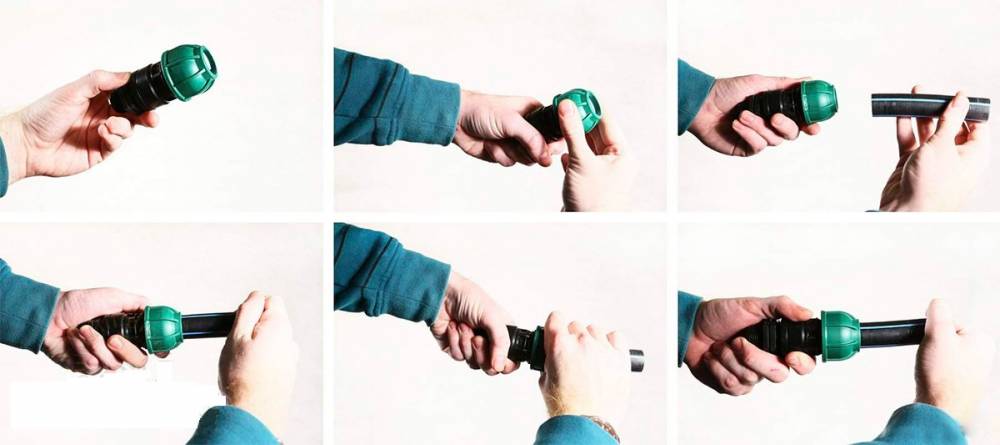

Процесс монтажа довольно прост:

  1. На трубу надеваются обжимная гайка и кольцо.
  2. Труба до упора надевается на штуцер с уплотнительными кольцами.
  3. Гайка закручивается (прикручивается к муфте).
  4. Обжимное кольцо внутри гайки ужимается, тем самым подгоняя полиэтилен вплотную к штуцеру.

Для систем смонтированных таким образом требуется периодически проводить технический осмотр. В случае необходимости, гайка поджимается.

С применением напрессовочного фитинга (аналогично предыдущему подпункту)

Такой фитинг, напротив, называют необслуживаемым. Такой вид монтажа предполагает, что гильза прессуется вплотную к полиэтилену и снять ее довольно проблематично. То есть после монтажа фитинг становится неразборным и в дальнейшем потребует полной замены.

Снять напрессовочную гильзу с полимерных труб можно только при помощи «болгарки», то есть разрезать ее, тем самым приведя в негодность. В этом случае придется докупать только гильзу, однако, если речь идет об одном соединении, экономия окажется мизерной.

Для использования этого вида монтажа требуется специальное оборудование. Если работа предполагает разовый характер, логичнее будет взять его напрокат.

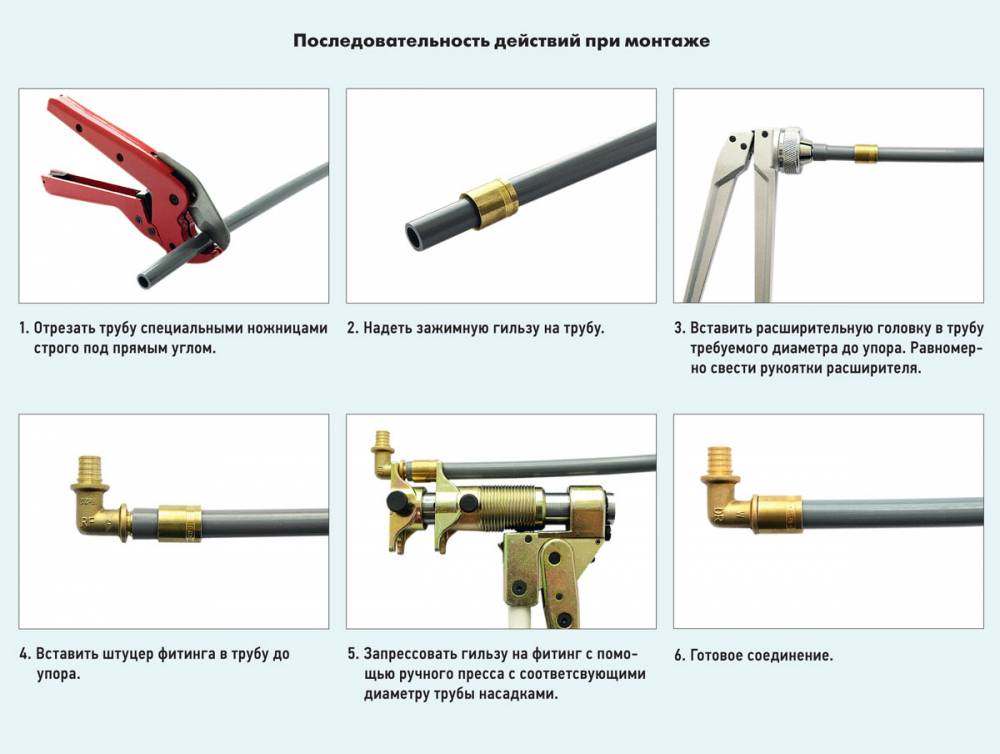

Процесс также прост:

  1. Напрессовочная гильза надевается на трубу.
  2. Конец трубы расширяется специальным устройством для того, чтобы подогнать под размер фитинга.
  3. Труба надевается на штуцер.
  4. Гильза запрессовывается на фитинг. Простыми словами гильза под давлением натягивается на тот участок трубы, который надет на штуцер.

Таким образом, металлические части плотно сжимают полиэтилен, не допуская никаких зазоров.

На данный момент такой фитинг дешевле компрессионного, но для его монтажа требуется специальный инструмент. Оба варианта считаются надежными, что не исключает необходимости периодического контроля.

В этом видео показано обустройство напрессованного фитинга.

Электросварочный метод (пошаговым списком)

Существует и третий способ монтажа – электросварочный. Он не требует сварочного аппарата в привычном понимании, но потребуется станок для электромуфтовой сварки.

С точки зрения трудозатрат, этот метод еще более простой: в аппарат вставляются трубы и производится их сварка. Проблема в том, что такое оборудование, возможно, не получится взять в аренду, а если и удастся, необходимы определенные навыки работы с ним.

Существует три способа сварки:

  1. Электромуфтовый. Трубы вставляются в специальную муфту, в которую вплетены металлические нити. Они разогреваются электричеством, муфта плавится и запаивает соединение.
  2. Метод стыковой сварки. Концы труб разогреваются до температуры плавления и прижимаются друг к другу под давлением.
  3. Раструбный. Также используется муфта, стороны сопрягаемых поверхностей разогреваются и прижимаются, затем им дают остыть.

Трубы для теплого водяного пола из сшитого полиэтилена

Данная продукция устойчива к термическим воздействиям, что позволяет ее применять для теплоносителя, имеющего высокую температуру. Такая прочность труб обусловлена тем, что их производят по специальной технологии, основанной на повышенном давлении.

Полиэтиленовые сшитые изделия, которые применяют в процессе обустройства теплого пола, бывают разной степени плотности. Специалисты рекомендуют прокладывать трубы с плотностью сшивки в пределах 65-80%. Этот критерий на цену продукции не влияет.

Обрабатывают полиэтилен следующими способами:

  • газом силаном при плотности сшивки 65%;
  • пероксидом – получаемая плотность сшивки равна 75%;
  • облучают потоком электронов в условиях магнитного поля – плотность сшивки 60%.

Чтобы обеспечить прочное и герметичное соединение участков трубопровода, применяют фитинги:

  1. На конец трубы помещают специальное кольцо.
  2. Используя инструмент для обеспечения соединений, конец отрезка изделия расширяют.
  3. В подготовленное отверстие вставляют фитинг.
  4. Трубу прочно обжимают кольцом вокруг соединительного элемента – работа завершена.

Выбирая, какой трубой делать теплый пол, можно остановиться на трубах из сшитого полиэтилена, имеющих кислородный барьер. Но по причине дороговизны данных изделий, они не настолько востребованы как металлопластиковые.
