Как сделать короб и спрятать трубы в ванной комнате: примеры работ и полезные советы

Как делать короба из гипсокартона в ванной: монтаж каркаса

Перед тем как собрать каркас, необходимо выбрать материал для профиля. Лучше всего использовать алюминий. Данный материал идеально сочетается с гипсокартоном, а также имеет антикоррозийные качества.

Важно использовать достаточное количество брусьев, которое определяется в зависимости от высоты профилей. Брусья предотвращают деформацию профиля под весом листов гипсокартона

Особое внимание важно уделить процессу вырезания гипсокартонных листов

Этапы работ:

  • Вырезать две боковины.
  • Установить боковые панели.
  • Вырезать третью панель.
  • Наложить последнюю панель наверх боковых листов.

При закреплении саморезов важно обратить внимание на то, что врезать их нужно в профиль. При этом не следует трогать торцевые боковины. Не стоит забывать о том, что в коробе нужно вырезать отверстия, которые обеспечат доступ к коммуникациям

Не стоит забывать о том, что в коробе нужно вырезать отверстия, которые обеспечат доступ к коммуникациям.

Маскировка горизонтально-ориентированных труб

Обычно трубы горячего и холодного водоснабжения размещаются в санузле горизонтально. Закрыть их так, чтобы обеспечить беспрепятственный доступ, можно, используя ДСП, пластик или фанеру.

Выполняется зашивка труб в туалете в виде ступеньки, под которой и находятся трубы. Получившаяся поверхность может использоваться, как полочка, к примеру, для туалетной бумаги или других предметов.

Делаются замеры, по которым нарезается материал. «Ступенька» скрепляется шурупами. Чтобы конструкция обрела устойчивость, между трубами и стеной вставляют доску, которая верхней частью соприкасается с внутренней поверхностью горизонтального щита. Их скрепляют между собой длинным шурупом. Возможно дальнейшее покрытие конструкции краской, лаком или оклейка пленкой, обоями.

Существует немало способов, помогающих скрыть трубы в туалете. Главное, в погоне за красотой и эстетичностью внешнего вида санузла, не переусердствовать и не нарушить работоспособность системы.

Люки

Сантехнические люки на коробе обеспечивают доступ к оборудованию. Их размер и количество зависит от габаритов конструкции и количества обслуживаемых приборов. По способу открывания различают люки, которые распахиваются, откидываются, отодвигаются в сторону или выезжают в ответ на нажим.

Люк может выделяться на окружающем фоне или сливаться с ним. Маскировка возможна благодаря использованию одного и того же материала для короба и крышки люка.

Самодельный люк изготавливается из гипсокартонного листа. Основой служит профильный каркас, на котором закрепляется кусок гипсокартона; сверху наклеивается выбранный финишный материал. Ручку используют вакуумную, на присосках, или обычную, для которой сверлят отверстие.

Если короб из гипсокартона покрывают плиткой, для смотрового люка также используют этот практичный материал, наклеивая его на лист ДСП или фанеры. С изнанки крепятся магниты, которые притягиваются к металлическому каркасу и обеспечивают правильное положение дверцы. Существуют заводские стальные люки, но они вписываются не во всякий интерьер. Кроме того, из-за веса они не подходят для установки на короб из ПВХ-панелей.

Замаскированный ревизионный люкИсточник remont-ekspert.ru

О том, как сделать ревизионный люк на магнитах в следующем видео:

Рекомендации

Монтаж короба в ванной требует осмотрительности и соблюдения следующих рекомендаций:

  • Перед установкой короба проверяют не только герметичность стыков и устойчивость работы вентилей и счетчиков, но и правильность функционирования коммуникаций, например, достаточный уклон труб.
  • Если каркас короба будет сделан из деревянного бруса, стоит дополнительно пропитать его защитным составом. Эта же процедура будет полезной и для древесных плит.
  • На этапе замеров полезно учесть расположение бытовой техники, чтобы в дальнейшем избежать лишних проблем.

Туалет с системой коробовИсточник mykaleidoscope.ru

О необычном решении спрятать трубы в следующем видео:

Коротко о главном

Короб для труб в ванной – важная составляющая комфорта и эстетичности помещения. Его изготавливают из материалов, способных сопротивляться колебаниям температуры и влажности. Чаще остальных сооружают конструкции из гипсокартона с облицовкой из керамической плитки, популярны варианты из пластиковых панелей. Растет интерес к использованию рольставней, но они вписываются не во всякий дизайн.

При выборе подходящего варианта обращают внимание на итоговую стоимость проекта и его соответствие габаритам помещения. Частью конструкции является смотровой люк, необходимый для доступа к приборам учета и арматуре

Его стараются сделать незаметным, для чего используют тот же материал, что и в остальной отделке.

Делаем каркас короба

При монтаже каркаса конструкции придерживайтесь следующей инструкции.

На стенах, прилегающих к углу, установите направляющие (профили UD), которые зададут размеры короба. Не забывайте пользоваться уровнем. Для крепления несущих профилей к стене применяйте еврошурупы и дюбели. Если поверхность облицована кафелем, можно взять саморезы по металлу длиной 2,5 сантиметра и диаметром 3,5 миллиметра. Они закручиваются в швы между плиткой.

  • В случае если трубы идут горизонтально, разместите профиль параллельно полу и закрепите на нем.
  • Начните формировать наружный угол. Из двух профилей UD скрутите угловую стойку. Направьте их полки в разные стороны под прямым углом и соедините небольшими шурупами – «блошками».

  • Разрежьте несущий профиль CD на части, длина которых будет соответствовать габаритам конструкции. На стене закрепите угловое ребро жесткости. Готовые куски профиля вставьте одним концом в установленную на первом этапе направляющую, другим – в ребро жесткости. Таким образом, обе части угла оказываются соединенными с профилем.
  • Через каждые 50 сантиметров добавьте перемычки, которые необходимы для последующего крепления панелей из ПВХ.
  • Второй угловой профиль крепится аналогичным способом на другую стену.

Что не стоит прятать и возможные ошибки

 Перед тем, как закрыть канализационные трубы в ванной, следует убедиться, что их действительно можно закрывать, так как некоторые элементы коммуникационных сетей должны быть всегда открытыми для постоянного предоставления доступа к ним. Не допускается прятать без доступа:

  • какие-либо резьбовые соединения, так как они считаются часто ломающимися, поэтому существует высокая вероятность возникновения протечки;
  • резьбовые фитинги, которые собираются на металлопластике с использованием ключей.

Наиболее просто спрятать элементы без каких-либо соединений, так как вероятность возникновения протечки в таких местах минимальна. Если все же необходимо прятать участки с соединениями, то важно выбирать такие конструкции, где допускается сделать смотровые люки, дающие доступ к сложным участкам, кранам или другим важным элементам системы.  К основным проблемам, возникающим во время работы, относится:.  К основным проблемам, возникающим во время работы, относится:

 К основным проблемам, возникающим во время работы, относится:

  • вместе со спрятанными трубами скрываются различные краны или другие важные элементы коммуникации, необходимость в которых может возникнуть уже при процессе эксплуатации системы;
  • скрыты участки, где имеются резьбовые соединения, поэтому при возникновении протечек невозможно оперативно получить к ним доступ для ремонта, поэтому приходится частично уничтожать отделку в помещении;
  • отсутствуют смотровые люки в важных участках систем.

Если знать об основных проблемах, возникающих при процессе работы, то можно сделать качественное декорирование непривлекательных труб в ванной комнате. Наиболее просто работать с паяной медью и сварными соединениями, так как они без проблем закрываются стяжками или иными методами без формирования доступа к ним. Также можно без опасений закрывать пресс фитинги, обжатые строительными клещами, однако сами изделия должны быть высококачественными и надежными.

Таким образом, для повышения привлекательности любой ванной комнаты чаще всего прячутся трубы, являющиеся частями многочисленных коммуникационных сетей. Для этого могут применяться различные методы и технологии, поэтому выбирается конструкция, выглядящая наиболее привлекательно и интересно. При этом учитывается, что некоторые участки трубопровода запрещается закрывать, а также на определенных участках требуется создавать доступ к системе при случае возникновения необходимости проведения ремонтных работ. При этом гарантируется не только привлекательное украшение комнаты, но и создание безопасного ремонта, поэтому при возникновении протечки или иных проблем не потребуется нарушать целостность отделки.

Как самому соорудить короб из гипсокартона для маскировки труб в туалете

  • электродрель или шуруповерт для закручивания саморезов (отверткой это делать будет слишком долго и сложно),
  • крестовая отвертка,
  • простые ножницы и ножницы по металлу,
  • молоток,
  • рейка-уровень,
  • рулетка,
  • клей,
  • карандаш,
  • узкий, широкий и зубчатый шпатели,
  • нож для ГКЛ,
  • валик велюровый.

Замеры можно просто показать продавцу в магазине, он подскажет, сколько понадобиться профилей. Количество шурупов и саморезов рассчитывается по количеству стыков

Лучше взять с запасом.Важно! Для изготовления короба в туалете необходимо использовать влагостойкий гипсокартон. В условиях повышенной влажности простой материал будет деформироваться.Важно!

Не клейте на ГКЛ обои и плитку на неподготовленную поверхность. При удалении старого покрытия наклеенного на лист гипсокартона без предварительной обработки вместе с обоями или плиткой отойдет картон и часть гипса. В итоге потребуется глубокая реанимация конструкции, в худшем случае – ее полный демонтаж.Потребуется уровень, с помощью которого можно будет проложить ровные относительно пола линии.

Провести линию на потолке и перпендикулярные линии на стенах согласно схеме. Стоит отметить, что если сделать все правильно на подготовительном этапе, то проблем с монтажом короба из гипсокартона в туалете не возникнет. Установленный и зафиксированный саморезами угловой профиль

Как только эта конструкция готова, ее нужно усилить поперечинами. Перемычки должны быть на расстоянии 30 см друг от друга.;

Необходимо использовать строительный уровень для установки ровного металлического каркаса Так же строение можно выстраивать используя деревянные бруски, монтаж деревянных реек выполняется по той же технологии, но их необходимо пропитать защитными растворами, в отличие от металлических или пластиковых стоек, но это будет более затратно, поэтому предпочтение отдается металлическим материалам. К тому же металл более податлив и с ним гораздо легче работать, экономя время и физические затраты. Вспомогательные приемы создадут дополнительную защиту материала от воздействия воды и увеличат срок службы вашего сооружения. Влагостойкий гипсокартон подходящее полотно для использования во влажных помещения, не прихотлив в использовании, и имеет массу положительных отзывов. Широко применяется во всех видах строительства, в любых помещениях и при правильном монтаже не имеет отрицательных сторон. Совет. Оптимальным решением для укрепления конструкции под плитку станет обшивка каркаса стандартными (9,5 мм) листами гипсокартона в два слоя.Настенные люки бывают двух типов: открытой и закрытой установки. Первые представляют из себя пластиковую или металлическую раму с вставляемой в нее крышкой. Люки открытого типа без труда монтируются уже после финишной отделки, единственный их недостаток — они явно выделяются на фоне короба. Направляющий профиль нарезается так, чтобы сделать несколько перемычек, что будут установлены между центральной стойкой и вертикальными направляющими вдоль стены. Перемычки можно устанавливать с шагом 60 см.

Гипсокартон можно разрезать до нужных размеров заранее или делать это по месту. Листы прикручиваются к профилю фосфатными саморезами с шагом 15-20 см. Стыки листов должны приходиться на перемычку.

Саморезы вкручиваются также в местах, где установлены перемычкиЗадний профиль крепится к стенке туалета, а вот передняя направляющая остается незакрепленной. Мини-каркас обшивается гипсокартоном снизу, сверху и спереди. В итоге получается добротная полка, которая сможет выдержать вес различных туалетных принадлежностей. Аналогично делаются все полки.

Дополнительная информация по теме:

  • Дизайн многоуровневых потолков из гипсокартона в гостиной
  • Имитация кирпича из гипсокартона для внутренней отделки
  • Шпаклевка не заводских стыков гипсокартона серпянкой видео
  • Как прикрепить вагонку к стене из гипсокартона
  • Интерьер гостиной стены потолок фото из гипсокартона

Способы маскировки труб

Для того чтобы спрятать от глаз трубопроводы отопительной системы в частном доме можно воспользоваться одним из следующих способов:

  • замуровать в стену ровные части труб;
  • декорировать с помощью специальных накладок, подручных средств;
  • выполнить разводку трубопроводов в пространстве между перекрытием и покрытием подвесного потолка;
  • спрятать трубы, проложенные открыто, за декоративным экраном;
  • замаскировать трубы гипсокартонной конструкцией или фальшстеной;
  • смонтировать разводку системы отопления в полах;
  • установить навесной перфорированный экран;
  • спрятать трубопроводы с помощью фальшпола.

Требования к материалам

Если вы решили спрятать трубы, материал необходимо выбрать еще на этапе планирования, и руководствоваться надо не только его эстетическими качествами. Ванная относится к мокрым комнатам, то есть к помещениям с подводкой воды и с влажными процессами. Здесь периодически меняется температура и влажность, поэтому материалы для короба выбирают, исходя из следующих характеристик:

  • Влагостойкость. Основное требование для любых материалов, предназначенных для использования в ванной. Конструкция короба не должна деформироваться в среде повышенных температур и агрессивной бытовой химии, поверхность не должна впитывать воду.
  • Стойкость к коррозии. На трубах нередко скапливается конденсат, а теплый пар заполняет весь объем комнаты. Каркас и крепеж конструкции также не должны бояться влаги и повышенной температуры.
  • Декоративность. Правильная конструкция вписывается в дизайн помещения и соответствует остальной отделке. Так как чаще всего стены отделываются плиткой, выбирают материал, пригодный для облицовки.

Оформление короба плиткойИсточник o-vannoy.ru

  • Компактность, эргономичность. Ванные комнаты редко могут похвастаться габаритами. Чем меньше места будет занимать конструкция, тем удобнее она в обиходе, а это напрямую зависит от материала каркаса и стен короба. Для каркаса используют металлический профиль или деревянные рейки.
  • Бюджетность. Важна не только стоимость материала, но и возможность самостоятельного монтажа. Приглашение специалистов выливается в удорожание ремонта.
  • В процессе эксплуатации к коробу предъявляются следующие требования:
  • Прочность, износостойкость. Важна устойчивость к механическим нагрузкам, особенно, если у конструкции имеются подвижные детали.
  • Простой уход. Очистка поверхности от загрязнений не должна занимать много времени. Хорош материал, который выдерживает стандартные (бытовые) чистящие вещества.
  • Экологичность. Для монтажа подбирают материалы, которые не будут выделять токсичные для здоровья вещества. Внешний слой отделки должен быть достаточно устойчивым к плесени.
  • Доступ к содержимому. Мудрым решением будет предусмотреть небольшой люк, открывающий доступ к арматуре и приборам учета.

И никаких трубИсточник knaufmag.pl

Способы монтажа

Какие материалы можно использовать, мы разобрались. Осталось понять, как закрыть трубы в туалете с помощью этих материалов. Сначала рассмотрим, как сделать каркас под зашивку из гипсокартона или пластиковых панелей. Работы ведём в несколько этапов (см. видео в конце статьи):

  1. Сначала нужно выполнить разметку будущего каркас на стенах помещения.
  2. После этого по разметке крепятся продольные направляющие из бруса сечением 20х30 мм или специального профиля для гипсокартона. Направляющие крепим к стене на дюбелях и саморезах.
  3. После этого устанавливаем поперечные бруски или профили. Крепим саморезами к уже установленным направляющим. Шаг поперечных элементов обычно равен 30-50 см. При этом не забываем, что нам нужно будет установить ревизионные люки. Обычно они монтируются в том месте, где установлены счётчики, запорная арматура, или там, где есть ревизионное отверстие для прочистки канализации. Место под будущий люк нужно дополнительно усилить брусками или профилями (при этом стоит придерживаться габаритов люка).
  4. На данном этапе можно приступать к зашивке короба листами гипсокартона или пластиковыми панелями. Гипсокартон крепим саморезами к коробу, а для фиксации пластиковых панелей используем специальные пластиковые направляющие и угловые элементы. Оставляем отверстие под люк.
  5. Если использовались панели, то теперь можно устанавливать ревизионный люк.
  6. Если монтаж короба выполнялся с использованием гипсокартона, то выполняем его финишную отделку при помощи керамической плитки, обоев или покраски. И только после этого монтируем люк.

Существует несколько вариантов устройства короба:

  • В виде сплошной фальш-стены. Этот вариант подходит для небольших туалетов, в которых трубы сосредоточены на одной стене за унитазом. Также этот способ применим при монтаже подвесного унитаза, поскольку за ним можно спрятать несущий каркас санитарного прибора. Единственный недостаток фальш-стены состоит в том, что в этом случае ограничивается доступ к трубам и в случае аварии придётся демонтировать всю стену.
  • Если все трубы и стояки собраны в одном углу помещения, то лучше сделать квадратный короб, за которым будут скрыты все коммуникации. Не забываем сделать люк в месте установки счётчиков и запорной арматуры.
  • Косая фальш-стена делается в том случае, если от группы стояков отходят более тонкие трубы, которые нужно тоже скрыть. В этом случае делать ровную фальш-стену нецелесообразно, поскольку она заберёт много полезной площади помещения. В таком случае выполняют немного скошенную конструкцию вдоль той стены, по которой проходят трубы от стояков.
  • Если вы не знаете, как спрятать трубы в туалете, где коммуникации проходят так, что для того чтобы их спрятать, придётся отгородить чуть ли не половину помещения, то можно использовать многоуровневый короб. В этом случае трубы закрываются коробом только до определённой высоты, а не на всё помещение.

Если вы планируете использовать жалюзи, то крепёж под них монтируется на потолке. При этом сами жалюзи могут закрывать стену полностью (от стены до стены) или частично. Второй вариант используется, когда трубы находятся в нише, расположенной на задней стене. Также может отличаться и высота жалюзи в зависимости от особенностей прокладки коммуникаций. Так, жалюзийная конструкция может быть на всю высоту помещения или только до тех пор, где проложены трубы. Видео инструкция по монтажу гипсокартонного короба в туалете:

Каркас для короба из гипсокартона

Ванная комната — это помещение, в котором постоянно наблюдается повышенная влажность воздуха. Значит, и гипсокартон для создания короба следует подбирать влагостойкий. Как правило, он доступен в продаже в формате листов зеленого цвета.Сам по себе гипсокартон имеет немало плюсов как надежный и экологически безопасный отделочный материал:

  • легко режется;
  • формирует эстетически привлекательную и прочную поверхность;
  • позволяет создать надежную и безопасную фальш-стену или перегородку;
  • хорошо сочетается со штукатуркой или керамической плиткой.

Что понадобится?

  • профили;
  • влагостойкий гипсокартон;
  • силиконовый герметик;
  • шурупы;
  • дюбели;
  • нож;
  • перфоратор.

В чем секрет успешного монтажа маскировочного короба из гипсокартона в ванной? Четкое следование подробной схеме-монтажу, представленной ниже, поможет вам быстро и качественно спрятать трубы в ванной, не монтируя их в стену:

  1. заранее продумайте, как будет выглядеть короб, сделайте наброски на бумаге, придайте вашим записям вид четкой и хорошо продуманной схемы;
  2. выполните необходимые замеры, чтобы узнать, какое количество материала вам потребуется;
  3. производятся расчеты, определяющие необходимое количество материалов;
  4. в местах соприкосновения труб со стеной при помощи перфоратора и дюбелей с шурупами закрепите направляющие профили — так вы установите границы каркаса вашей будущей конструкции;
  5. закрепите такие же профили на полу и потолке — для безупречной фиксации верхней и нижней части короба;
  6. установите угловой наружный профиль и закрепите его ребрами жесткости для устойчивости, их можно сделать из тех же направляющих профилей, соединив угловой профиль полученными фрагментами с тем, что закреплен на стене;
  7. обшейте каркас гипсокартоном, вырезая необходимые фрагменты ножом и вставляя между профилями;
  8. после обшивки обработайте все стыки герметиком;
  9. остается лишь выполнить финишную отделку поверхности короба — покрасить, оштукатурить, обложить керамической плиткой.

Если у вас стены в ванной покрыты облицовочной плиткой, то можно выполнить отделку короба в таком же ключе. Так полученная конструкция будет органично смотреться в интерьере ванной и не будет отнимать визуально много пространства.Кстати, гипсокартонные листы в ванной можно успешно заменить пластиковыми панелями. Правда, в пользу первых говорит прочность материала. Пластик при всех его плюсах все же куда более хрупкий материал.

последовательное выполнение всех пунктов монтажа приведет вас к хорошему результату

.Для лучшей наглядности — несколько видео от профессионалов.

И небольшая подборка фото с коробами из гипсокартона в ванной.

(с маркировкой ГКЛВ). Чаще всего такие листы имеют зеленый цвет, но некоторые производители выпускают его и других цветов.

1. Гипсокартонные листы, нарезанные по размеру, крепятся к каркасу саморезами с шагом 30 см. Чтобы они не мешали при дальнейшей наклейке плитки, их утапливают в гипсокартон на пару миллиметров.

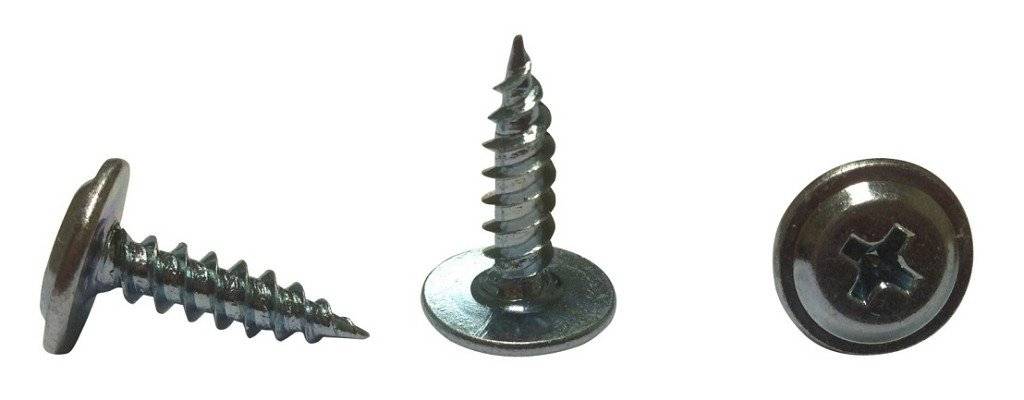

Гипсокартон к профилю крепится с помощью шурупов-саморезов

Совет. Чтобы вовремя обнаружить протечку, не следует монтировать короб впритык к полу. Следует отступить от него хотя бы несколько миллиметров. Оставить следует и небольшое расстояние вверху короба для удаления конденсата, скапливаемого на трубах.

2. Дверца для смотрового люка изготавливается следующим образом. Вначале ее по периметру крепится рама из алюминиевых профилей или деревянных брусков. Каркас дверцы также делается из профилей и навешивается на раму с помощью небольших петель. Затем дверца обшивается гипсокартоном (в дальнейшем на нее можно будет наклеить плитку). Чтобы она не слишком бросалась в глаза, смотровой люк можно установить на боковой грани короба.

Готовый смотровой люк можно купить и в хозяйственном магазине

3. Если люком будут пользоваться нечасто, швы между стыками можно заделать шпаклевкой – так они будут менее заметны.

4. Зашить гипсокартоном можно и канализационный стояк. Для того, чтобы звук текущей воды не беспокоил жильцов, можно заполнить его звукоизоляционным материалом.

5. Короб, закрывающий канализационный стояк, можно оформить и в виде шкафчика с полочками. В таком случае в нем можно будет размещать запасы порошка, мыла и пр.

6. При монтаже короба под потолком внутри него можно установить светильники. Для этого в гипсокартоне заранее прорезаются отверстия для проводки.

Короб из гипсокарона в ванной комнате

Горизонтальные нижние короба

Антитренды в дизайне интерьеров в 2018 году >>

В сборе конструкции задействованы все те же алюминиевые направляющие и стоечные профиля, а отдела исполнятся из гипсокартона, пластика или фанеры. Приступая к выполнению работ в туалете, мастером наносится точная разметка. Вдоль намеченной линии закрепляется направляющий профиль.

ТОП-10 трендов в дизайне интерьера в 2018 году

Собранный каркас закрывается заранее нарезанными полосами отделочного материала, которым чаще всего выступает влагостойкий гипсокартон.

По завершению всех монтажных работ остается лишь декорировать короб плиткой.
