Как сделать печь голландку своими руками (в том числе с водяным котлом): схема, пошаговая инструкция и прочее

Меры противопожарной безопасности

Голландка считается пожароустойчивой конструкцией.

Однако, как и при сооружении любой печи, необходимо соблюдать определенные правила:

Перед печью укладывают асбестовый лист, предохраняющий от случайного возгорания выпавших углей или искр от топки.
Требуется систематическая чистка дымохода от скопления сажи.
В полуметре от печи не должны находиться мебель, предметы быта.
Чем меньше металлических элементов будет использовано при возведении голландки, тем безопаснее. Однако при сооружении арки проём над варочной зоной обязательно перекрывают стальным уголком.

В местах стыков металлических элементов с кирпичом прокладывают слой строительной смеси в 0,5 см и асбестовый шнур.
При укладке варочной панели на кирпич нужно нанести глиняную прослойку для защиты от перегревания.

Особенности конструкции голландки

Отсутствие колосниковой решетки.
Наличие нескольких дымовых каналов.
Отсутствие поддувала, из-за чего топливо не разгорается интенсивно, а позволяет дровам медленно прогорать, отдавая тепло в помещение.
Длинная вытянутая форма.
Голландку можно отнести к конструкциям длительного горения, так как из-за отсутствия поддувала, дрова медленно тлеют. Но при этом, если не закрыть вьюшку, то печь моментально остынет. Проход кислороду дает лишь дверца топливника.
Топка прямоугольной формы.
Классический вариант предполагает лишь отопительную функцию. Это уже по прошествии времени, умельцы дополнили и модифицировали стандартный вид печи, добавив необходимые элементы в виде плиты, духового шкафа, лежанки и т.д.
Плита является дополнительной функцией
Тонкие стены печи – всего в ½ кирпича, благодаря чему печь быстро нагревается.

Конструктивные особенности

У голландки нет колосниковой решётки. В отличие от многих других моделей печей, она имеет несколько дымовых каналов. Нет поддувала. Эта особенность не даёт топливу интенсивно разгораться. Поэтому дрова прогорают медленно, равномерно и долго отдают тепловую энергию помещению. То есть конструкция печи подходит по своим эксплуатационным характеристикам к печам длительного горения. Кислород для горения поступает через дверку топливника.

По форме голландка вытянута вверх. У топки прямоугольная форма. В классическом исполнении функция у голландки — отопительная. Варочная панель, духовка и лежанки были добавлены умельцами уже позже. Таким образом, со временем стандартный вид голландки преобразился.

У печи очень тонкие стены — в полкирпича. Эта особенность позволяет конструкции быстро прогреваться. Продукты сгорания, проходя по длинному дымоходу, отдают тепло стенкам и выходят на улицу. Конструкцию печи можно изменять, главное — соблюдать основные пропорции и сохранять принцип действия.

Принцип работы голландки заключается не в том, чтобы заставить поленья гореть сильным пламенем, они должны интенсивно тлеть. Если огонь будет сильным, дымовые газы выйдут по дымоходным каналам на улицу очень быстро и не успеют передать тепловую энергию стенам. Поэтому в топочную камеру не следует загружать мелкие поленья, стружки, опилки и другие быстро прогорающие типы топлива. При правильной топке печи, она прогреется быстро и будет длительно отдавать тепло помещению. Температура наружной поверхности стены обычно составляет около 60 градусов.

Как правильно топить голландку? Сначала убедиться, что в топливной камере и зольнике нет золы. Топливо следует поместить на решетку. Топливо обязательно должно быть сухим. Перед тем как поджигать поленья, прикрывают поддувало. Полешки раскладывают горизонтально, ровными рядами. Затем дверку топки нужно закрыть и открыть поддувало.

Необходимые инструменты

Для работы понадобятся следующие инструменты:

Печной молоток и молоток-кирочка. С помощью них происходит обработка кирпичей. Расколка, теска невозможны без молотка. Кирочка, благодаря ее форме, подходит для пробивания отверстий. Также молотком обрабатываются неаккуратные швы между кирпичами в том случае, если раствор уже затвердел.
Кельма. Кельмой перемешивается раствор для кладки, ею раствор зачерпывается и распределяется по поверхности.
Расшивки. Данный инструмент помогает обработать швы между кирпичами, придавая им аккуратный вид. Расшивки имеют разные профили поперечного сечения, подбирать их надо под размер шва.
Растворная лопата. Так же как и кельма она подходит для того, чтобы перемешивать раствор и распределять его по кирпичам.
Строительный уровень. Для кладки подойдет стальной либо деревянный. Уровень предназначен для проверки правильности горизонтального ряда кладки, а так же позволяет определить, равномерно ли размещены рамки печных приборов.
Угольник. Благодаря ему проверяется, насколько правильно сложены углы кладки и углы фундамента.
Шнур-причалка. Этот тонкий шнур предназначен для проверки симметрии рядов кладки и равномерности швов. Его используют для определения положения кирпичей.
Правило. Этот деревянный инструмент так же определяет, насколько равномерно укладывается кирпич.
Отвес. Определяет равномерность вертикальной укладки кирпича.
Мочальная кисть. С ее происходит затирка поверхностей.
Цикля и стукальце. Стальная цикля необходима в том случае, если печь будет обкладываться изразцами. С ее помощью происходит теска изразцов. Во время тески циклей по ней производятся удары стукальцем.
Рашпиль. Им опиливаются изразцы, так же удаляются наплывы на кромках

Рекомендуем перед началом работ обзавестись всеми вышеперечисленными инструментами.

Основные правила обустройства голландской печи с плитой

Какой бы вариант обустройства печи, размеры и габариты вы ни выбрали, принцип строительства остается неизменным:

Печь устанавливается на отдельно стоящий фундамент. Конечно, лучше всего о нем подумать еще на этапе возведения дома. Так будет проще правильно определить место под дымоход, чтобы он не попадал на балки и кровельные перекрытия.

Отдельный фундамент под печь

Если же мысль о строительстве голландки вам пришла уже в жилом доме, тогда придется снимать часть напольного покрытия и возводить основательный фундамент, который не соединяется с основным. Этим правилом не стоит пренебрегать, так как, несмотря на малые размеры, голландская печь имеет достаточно внушительные размеры.

Она будет создавать большое давление на фундамент. Как известно, дом в процессе эксплуатации дает определенную усадку, и если выполнить печь на общем с домом фундаменте, то есть риск деформации, смещения дымохода и т.д.

В результате этого, может быть нарушена герметизация швов и угарный дым будет проникать , внутрь помещения.

Фундамент обязательно должен быть закрыт гидроизоляционным материалом.
При обустройстве топки нужно использовать только качественный огнеупорный (шамотный) кирпич, который ни в коем случае нельзя перевязывать с обычным.
Для кладки печи нужно приобрести жаропрочный глиняный раствор. Можно, конечно, его выполнить и самостоятельно.
Толщина шва при кладке топочной камеры не должна превышать 3-5 мм. Новичкам может показаться сложным придерживаться одинакового размера шва.
Кладка всей голландской печи происходит должна быть выполнена с толщиной шва в 5-8 мм.

Несмотря на то, что голландка отличается высокой пожар устойчивостью, при ее обустройстве

необходимо придерживаться основных мер противопожарной безопасности при возведении голландской печи:

Нормы противопожарной безопасности

Перед печью нужно простились лист асбестовой плиты для предотвращения случайного возгорания от искр или углей.
Необходимо проводить систематическую чистку дымоходных каналов от скопившейся сажи.
Между печью и деревянными стенами тоже необходимо проложить лист огнеупорного материала.
На расстоянии 50-55 см от печи ничего не должно стоять: мебель, декор, другие предметы и т.д.
Чем меньше металлических деталей вы будете использовать для возведения голландки, тем лучше. Но выполняя висячую кладку, которая закрывает проем под варочную зону, вам не обойтись без металлических уголков.

Помните, что ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, необходимо прокладывать слой раствора в 5 мм и прокладывать асбестовый шнур.

Голландка с варочной плитой

Укладывая варочную поверхность на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Установка дверцы

Главную дверцу при установке прокладывают асбестовым шнуром. Он позволит без вреда воспринимать температурные расширения материалов и обеспечит герметичность по периметру. Такой же, как и у нижней дверцы, проволочный крепёж закладывают в швы, а если проволочный жгут толстоват, в кирпичах прорезают пазы. Перекрывая дверцу, над ней укладывают по полкирпича либо устраивают замковое соединение, обрезая кирпичи клином.

Последующее количество рядов, зависит от предполагаемого объёма топливника. Их может быть 3 или 4, исходя из необходимой высоты. В итоге, когда топливная камера сформирована, на металлических опорах закладывают перекрытие, с отверстием продолжающегося дымохода.

Преимущества и недостатки

Положительные особенности голландских печей многочисленны, что делает их очень привлекательными в качестве отопителей в загородных домах:

Небольшие габариты, строение можно разместить в любом здании.
Не нужно делать сложных расчетов и расходовать большое количество материалов. Чтобы выложить обычную голландку, потребуется 650 камней (см. схему), а для малой русской печи необходимо 1300 шт.
В соответствии с предыдущим пунктом – вес строения будет небольшим и не требующим мощного основания в качестве опоры. Небольшого фундамента будет достаточно.
Несложная порядовка отопительных голландских печей и нетребовательность к материалам позволяет удешевить строительство.
На практике подобные печки быстро прогреваются и долго остывают.
Конструкцию можно трансформировать, разрабатывая новые разновидности голландских печей.

Не стоит забывать и о минусах, коих гораздо меньше:

низкий КПД (менее 50%);
нельзя после розжига дров в печке оставлять открытой заслонку, иначе тепло быстро улетит в трубу и голландка остынет;
не подходит для сжигания мелкой древесины, камышей, соломы и прочего легкого топлива.

Делаем разводку для системы водяного отопления

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.

Более детально схема печного котла выглядит так:

От теплообменника контур поднимается вверх – таким образом создается разгонный коллектор. В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.

При врезке котла в печь для отопления своими руками контур делают из трубы как минимум в 32 мм, поскольку уменьшение внутреннего диаметра увеличивает давление в системе. Радиаторы устанавливают параллельно ей и оборудуются дросселем на подающей нитке, отсекающим вентилем на обратной пробке и воздушником на одной из верхних пробок. Тип подключения используется нижний или диагональный.

Кладка отопительно-варочной печки

Перед работой необходимо сделать чертеж печи, подробный план-порядовку. Можно использовать готовые схематические решения. Популярна печка Кузнецова с радиатором, скрытым в дымоходный канал сбоку печи.

Печь Кузнецова

Печь Кузнецова:

Стройматериалы

Для создания кирпичной печи подготавливаются:

бетон;
раствор;
огнеупорный шамотный, красный кирпич;
задвижки;
дверца для топки;
колосниковая решетка;
зольник.

Для теплового обменника потребуется:

металлический трубопровод сечением до 5 см, листовая сталь толщиной 3 мм.

Отводящие, подводящие коммуникационные линии выполняются из металлического трубопровода. Линии водяного контура подачи горячей воды по дому делают из полипропиленовых труб, батарей.

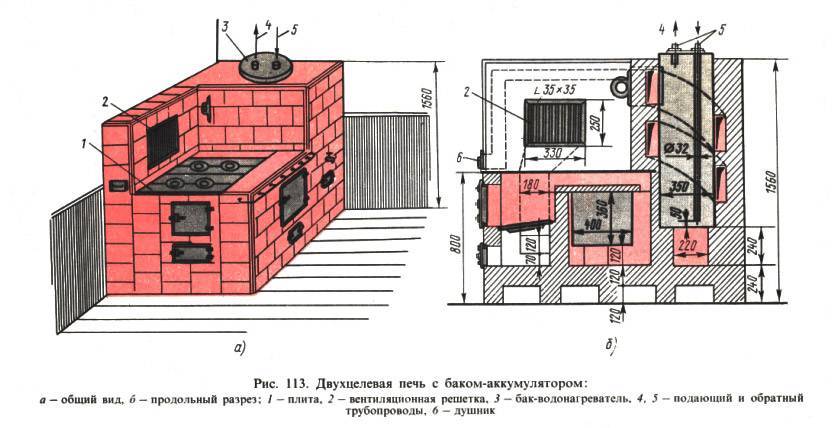

Схема, габариты печного агрегата

Технические параметры агрегата обогрева:

длина/ширина/ высота — 102х116х238см;
габариты теплообменника — 75х50х35 см;
мощность батареи — 6 кВт. Закладывать топливо придется дважды в день. Обогреть можно 60 кв. м дома.

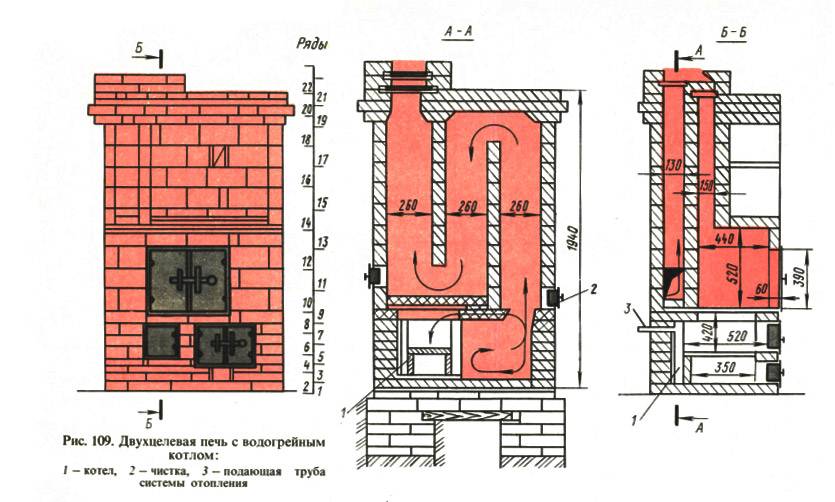

ПечьВнешнее исполнение печи в разрезе

Пошаговая инструкция кладки печи

Подробная инструкция по монтажу кирпичной печи:

Выполняется разметка печи. Заливается фундамент на 50 мм ниже будущего чистового полового покрытия. Для повышения надежности стоит выполнить армирование прутками. Нужно исключить соприкосновение печного фундамента и основания дома.
Как только фундамент полностью высохнет. Будет готов. Можно приступать к кладке кирпича по схеме-порядовке. Первые два шара выполняются из красного полнотелого материала на цементную смесь. Кладка призвана выровнять получившиеся неровности фундамента. Закладывается основание.

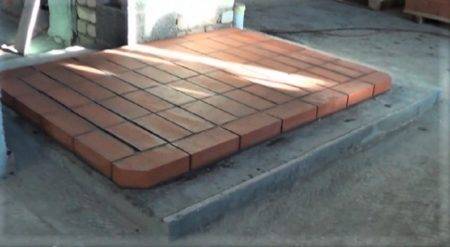

Фундамент

Соединение слоев выполняется глиняным раствором.

Толщина шовных соединений между отдельными рядами не должна превышать 5 мм. Чем меньше, тем поверхность конструкции будет однороднее. Теплоотдача лучше.
Расшивка выполняется сразу после укладки кирпича.

Кладка

Обустройство дверцы в топочную: перед установкой дверцы на кирпич, укладывается асбестовая плоска. В углах рамы располагается отожженная проволока длиной 0,4 м. Закрепление выполняется между кирпичными рядами. Схема сделает дверцу более надежной, иначе раствор раскрошится. Она выпадет из печи. Нужно проверить расположение дверцы строительным уровнем. Поверх кладется асбестовая полоска.
Топочная выкладывается шамотным огнеупорным кирпичом. Простой кирпич потрескается, распадется. Схематическое изображение шамотного стройматериала на эскизах выполняется желтым цветом.
Если нужна установка варочной поверхности, под плиту оставляют пазы. Сводятся к минимуму тепловые потери. Предотвращается задымление. Укладка плитки выполняется на раствор.

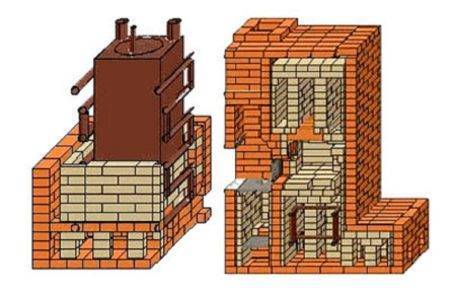

Собственноручно созданный тепловой обменник укладывается в дымоход на этапе кладки кирпичного слоя, который снабжается нижним штуцером. В топочную монтируется, когда выполняется укладка последнего шара топки. Расстояние между теплообменником и кирпичной кладкой должно быть в пределах 5-6 мм.
В дымоходе обустраиваются прочистные дверцы. Они удаляют накопившуюся сажу, иначе ухудшится нагрев. Дверей должно быть столько, чтобы обеспечить доступ к каждому участку дымоходного канала.
Вверху дымохода делается заслонка, шибер. Конструкция дымохода может выполняться из кирпича, что и печь. Можно приобрести готовые сендвич-панели. Нужно соблюдать правила соприкосновения трубопровода и крыши. Кирпичный дымоход делается с распашкой.

Печное отопление используют много веков. Системы отопления усовершенствовали. Для равномерного прогрева дома используют водяной контур с батареями отопления. Сделать обогрев для частного дома можно своими силами. Главное, следовать инструкции.

Изготовление кирпичной печи с водяной системой обогрева:

Средняя оценка

оценок более 0

Поделиться ссылкой

Советы начинающим мастерам от профессионалов

Чтобы лучше разобраться в том, как класть печь голландку и совершить как можно меньше ошибок, стоит прислушаться к следующим советам мастеров со стажем:

Если площадь помещения, в котором будет устанавливаться голландская печь, равняется 40 м2, то есть возможность определить оптимальные размеры печи. Для печи, высота которой равняется 210 мм, приемлемыми считаются размеры 780×580 мм.
Для того чтобы кладка получилась как можно качественнее, перед укладкой кирпичей специалисты рекомендуют каждый из них опустить на несколько минут в воду – за это время из них удаляться лишние пузырьки воздуха. Это поспособствует тому, что во время кладки кирпич не будет впитывать слишком много влаги, вследствие чего она получится более качественной.
По причине того, что монтируемые во время кладки дверные рамки боятся высоких температур, перед установкой их в печь они либо покрываются лаком, либо оборачиваются в асбестовый шнур. Эти материалы, как известно, обладают огнеупорными качествами.
Чаще всего во время ремонта печи, которая была в эксплуатации, откалывается кирпич на торцах и углах, который потом придется восстанавливать. Чтобы такая проблема не возникала, во время кладки кирпича желательно провести отделку особыми пластинами всевозможных форм.
Есть еще один достаточно важный показатель качества, гарантирующий продолжительную эксплуатацию голландской печи. Специалисты рекомендуют соблюдать расстояние между дымоходом и кровельным перекрытием. Нужно стремиться к тому, чтобы оно было более 150 мм.

Выводы

Не стоит думать, что строительство печи голландки является совсем простым и может быть с легкостью выполнено без наличия навыков и опыта. Скорее, наоборот – это процесс, который потребует от мастера не только технических знаний, но и внимательности к деталям, аккуратности и усердия. В нашей статье мы постарались привести как можно больше практических рекомендаций от опытных печников, чтобы облегчить вам процесс изучения данного процесса. Надеемся, что она поможет вам избежать распространенных ошибок и сделать качественную и функциональную печь своими руками. Стоит отметить, что все рекомендации продиктованы не только опытом, но и техникой безопасности. Поэтому не стоит экспериментировать со строительством печи, иначе не избежать серьезного риска не только для здоровья, но и для жизни.

https://youtube.com/watch?v=GlVclepGte0

Этап 2. Строительство фундамента

Вначале стоит отметить, что с конструктивной точки зрения возводимый фундамент не должен соединяться с основным фундаментом дома. Дальнейшая последовательнос ть действий должна быть следующей.

Фундамент под кирпичную печь

Вначале необходимо обрисовать контур будущего основания

Важно, чтобы ширина и глубина основания были на 8-10 см больше по сравнению с планируемыми габаритами печи. Параллельно нужно проверить, совпадает ли фундамент с местом подведения дымоходной трубы

Вырывается яма соответствующих размеров, ее глубина должна составлять примерно 60 см.

Дно ямы покрывается 15-сантиметровой «подушкой» из щебня. Щебень тщательно трамбуется, его поверхность выравнивается при помощи монтажного уровня.

Затем нужно соорудить опалубку фундамента печи. Для этого можно использовать дерево, ДСП и даже плотный картон.

Внимание! Если выбранный для строительства опалубки материал поглощает влагу, то изнутри его необходимо обшить рубероидом (хотя для этого подойдет любой другой гидроизоляционны й материал). Замешивается бетонный раствор

Для этого сухой цемент смешивается с песком в пропорции 1:3 и заливается необходимым количеством воды. Раствор тщательно перемешивается

Замешивается бетонный раствор. Для этого сухой цемент смешивается с песком в пропорции 1:3 и заливается необходимым количеством воды. Раствор тщательно перемешивается.

Опалубку нужно залить раствором и подождать полного его высыхания. Зачастую для этого требуется максимум неделя.

Установка дверцы

Примечание

В соответствии со СНиПом 1991 года, печи в бревенчатых строениях, допустимы лишь тогда, когда этажность здания не превосходит двух этажей. Учитывая это, температура стенок голландки должна быть не более 60 градусов.

Эти агрегаты предназначены для обогрева, как правило, одного-двух помещений. Их размеры варьируются в зависимости от обогреваемой площади. Например, для комнаты площадью 20 м2 вполне достаточно печи размерами 750 х 750 х 2000 мм при условии, что дом хорошо утеплён . Такая печь, сложенная в углу комнаты, занимает очень мало места, а облицованная керамической плиткой, да ещё и со стеклянной топочной дверкой , может стать настоящим украшением интерьера. Для двух помещений нагреваемая поверхность печи удваивается. Такую печь ставят на границе смежных комнат, и в данном случае есть смысл подумать, не сделать ли её отопительно-варочной. Это так называемые «шведки». Являясь многофункциональными, они идеально подходят для дачников -любителей делать заготовки, сушить грибы-ягоды и пр. Некоторые печи имеют два режима работы: летний и зимний . Летний режим позволяет пользоваться варочной плитой, не нагревая всю печь целиком. Зачастую это выручает при длительных отключениях электричества. А теперь мы переходим к самому интересному. Это комбинированные печи-камины универсальные отопительные устройства, сочетающие в себе практичность печей и эстетику каминов. Включение камина в конструкцию печи почти всегда связано с необходимостью разработки проекта. Увеличенное сечение дымохода трубы печи- камина позволяет подключить к нему дополнительные отопительные устройства на верхнем этаже дома (металлические печи и камины заводского изготовления).

Материалы и их количество

Чтобы самостоятельно сложить печь голландку без плиты своими руками потребуются следующие материалы и печное литьё:

№ п/п	Наименование материала и печной фурнитуры	Ед. изм.	Количество
1	Обычный керамический кирпич М150 — М250	Тыс. шт.	0,65
2	Шамотный кирпич	Тыс. шт.	0,05
3	Жирная глина	кг	90
4	Крупный речной песок	м³	0,5
5	Колосниковая решётка 250х250 мм	шт.	1
6	Дверца прочистная 130х70 мм	шт.	3
7	Дверца топочная 250х280 мм	шт.	1
8	Дверца поддувальная 250х140 мм	шт.	1
9	Задвижка 130х130 мм	шт.	1
10	Задвижка 130х250 мм	шт.	1
11	Асбестовый шнур	м	10
12	Оттожённая стальная проволока	м	10
13	Полоса стальная 50х5 мм	м	3,5
14	Термостойкий клей для усиления кладочных швов	кг	20

Для сооружения фундамента нужно купить:

портландцемент — 1 мешок (50 кг);
песок — 0,01 м³;
щебень — 0,5 м³;
арматурную сетку с размером ячейки — 0,84 м²;
рубероид — 0,84 м²;
битумную мастику — 8 кг;
доску для сборки опалубки — 152 м³;
гвозди — 0,2 кг;
проволоку вязальную — 15 — 20 м.

Кирпичная кладка

Чтобы отопительная конструкция не поглощала большое количество влаги, перед кладкой необходимо смочить каждый кирпич. Для этого его нужно опустить на пару секунд в воду. Если его долго держать в жидкости, то будет плохое сцепление. и швы будут слишком толстыми. Ко всему прочему на печи появятся разводы, и она будет иметь грязный цвет .

Предполагается, что фундамент уже подготовлен. Чтобы исключить попадания влаги, нужно сложить рубероид в два слоя и уложить его на фундамент .
Сверху засыпается слой песка, толщина которого должна быть не больше 50 миллиметров. Для этого рекомендуется воспользоваться строительным уровнем.
После этого можно выкладывать первый ряд кирпичей без использования подготовленной смеси. Общее количество рядов должно быть одиннадцать. Порядовка позволит правильно сделать выкладку. Раствор необходимо наносить небольшим слоем на первый ряд.
Для кладки последующих двух рядов используется приготовленный раствор и красный кирпич.
Затем кирпич необходимо укладывать ребром. Шов не должен превышать 5 миллиметров. В остальных рядах толщина не должна быть больше 8 миллиметров, проверить поможет порядовка. Излишки смеси можно убрать обычным мастерком.
Чтобы печь голландка легко, задняя стенка должна быть разборной. Поэтому не нужно использовать раствор. Еще одним способом является установка небольшой дверцы, однако в этом случае, увеличится потеря тепла.
Дверца крепится стальной проволокой. Также ее необходимо отделать огнеупорным материалом. Для этой цели может подойти асбест .
Пока дверца не будет полностью обложена, нужно продолжать выкладывать ребром кирпичи. Примерно с восьмого ряда, кирпич снова кладется плашмя, не ошибиться в размерах поможет порядовка и строительный уровень.
Последующие ряды выкладываются плашмя, только вот сзади кирпич кладется также ребром.
Восьмой ряд полностью закрывает топливник. Этот уровень необходимо выкладывать косо, в этом поможет порядовка.
Девятый ряд необходимо немного назад сместить, сверху уложить асбест для варочной плиты.
На следующем уровне подготавливается основание для дымохода .
На последнем ряду нужно сделать заслонку и сход.
Печь голландка отделывается изразцами. также ее можно побелить или покрасить .
Зазор между поверхностью пола и конструкцией закрывается плинтусами.

Перед началом эксплуатации печи, ее необходимо полностью высушить. Для этого понадобится две недели. При этом нужно открыть дверцы конструкции. Дома необходимо открыть все окна, чтобы ускорить сушку. Использовать печь для отопления помещения можно только в том случае, если на ней нет влажных мест. Если кирпичная конструкция строилась в зимнее время года, то просушить можно при помощи розжига небольшого огня.

Самостоятельно построенная печь будет длительное время отапливать дачный домикили загородный коттедж

Важно отметить, что печь голландка сочетается с любым стилем интерьера и может стать изюминкой оформления помещения. Если этой инструкции недостаточно, то можно посмотреть видео по строительству конструкции для частногодома

Печь Малютка Как обложить металлическую печь кирпичом в доме Садовая печь: выбор и установка Шведская печь: особенности и изготовление

Виды печи голландки. Голландская печь

Появилась в России в первой половине XVIII века. В крестьянских избах её начали устанавливать с середины XIX-го. Была широко распространена до XX века.

Название «голландка» использовалось в европейской части России ( Север , средняя полоса ) и в Сибири . В южных регионах Россиии в Белоруссии печь называется «груба» или «грубка».

Высокая прямоугольная печь. Топливная камера большая. Под камеры сплошной (глухой), без колосниковой решётки . Воздух в топливник поступает через приоткрытую топочную дверцу.

Дымоход многооборотный , состоящий из 3—10 (обычно 6-ти) вертикальных каналов, соединённых последовательно: дым из топочной камеры поднимается по первому каналу и опускается по второму, снова поднимается по третьему и так далее. По мере прохождения длинного дымохода газы сильно остывают и неравномерно прогревают печь, что способствует образованию трещин в кладке . Недостаточно высокая температура отходящих в трубу газов и значительное сопротивление дымохода приводят к слабой тяге . Коэффициент полезного действия составляет около 40—55 %.

Положительными качествами голландки являются простота конструкции и хороший прогрев её нижней части.

В старом домеЖуковский С.Ю. 1914

Думы у печкиКалиниченко Я. Я. 1897

М.: Советская Россия, 1959. — С. 142. — 257 с. М.: Россельхозиздат, 1987. — С. 230—231. — 318 с. М.: Советская энциклопедия, 1931. — Стб. 382

СПб.: Искусство-СПБ, 2004. — С. 21. — 376 с.

Строительство голландки своими руками

Построить печь голландку своими руками намного проще, чем сложить сложную русскую печь. Современные печники разработали порядовки моделей на любой вкус и размер. Готовая схема кладки печи голландки – самый доступный и надежный способ сложить очаг без помощи мастеров.

Основные правила кладки печей

Печных схем очень много, но принципы кладки остаются неизменными:

очаг устанавливают на отдельный фундамент, закрытый гидроизоляционным материалом;
первый ряд всегда кладется насухо, без раствора;
для топки можно использовать только огнеупорный кирпич, который нельзя перевязывать с обычным кирпичом;
для строительства нужно замешивать глиняный раствор или покупать современные жаростойкие смеси, рекомендованные производителем для печного оборудования;
толщина шва при кладке огнеупорных кирпичей должна составлять 3-5 мм, а при работе с обычным кирпичом следует придерживаться слоя раствора в 5-8 мм;
на просушку постройки требуется не менее двух недель, на этот период дверцы оставляют открытыми.

Для отопления дома можно попробовать сложить простую печь голландку своими руками по чертежам и порядовой схеме, шаг за шагом выкладывая ряды.

Порядовая схема голландки

Порядовая схема голландки с увеличенным КПД

Автору этой отопительной печи удалось повысить КПД очага за счет измененной конструкции. В верхнем массиве сооружения каналы для газов дополняют четыре колпачка. В топливнике предусмотрено два небольших окна размером 7*10 см. В корпусе имеется несколько печурок.

Оборудование рассчитано на помещение площадью от 50 до 60 квадратных метров. Размер основания 102*153 см. Для строительства несложной печи голландки своими руками потребуется керамический кирпич с ровными гранями. Готовая конструкция не нуждается в оштукатуривании и отделке.

Отопительно-варочная печь с плитой и духовкой

Чтобы максимально повысить функциональность заморского очага, отечественные печники дополнили его варочной плитой и духовкой. Такая модификация стала достойной альтернативой многофункциональной, но громоздкой и дорогостоящей русской печке.

Чугунную плиту монтируют на высоте третьего, четвертого или пятого ряда от топки. Плита располагается в нише высокой конструкции, но такой дизайн эффектно смотрится и достаточно удобен для использования устройства по назначению.

Духовой шкаф из чугуна помещают над топкой. Для этой цели проще всего купить готовый аксессуар. Если нужна печь голландка с плитой и духовкой, компактные размеры конструкции немного расширяют. Духовой шкаф встраивают параллельно с дверцей топочного отделения, а варочную поверхность располагают над топкой.

Каминные печи на основе голландских

Современному человеку нужны не только тепло и пища, но и зрелища. Ответом на возросшие потребности стали печи голландки с каминными топками, закрытыми прозрачными дверцами из огнеупорного стекла.

Чтобы построить каминную голландскую печь своими руками, следует немного расширить основание конструкции. Формирование зольника и дымохода начинают уже на втором ряду кладки, здесь же предусматривают отверстия для чистки.

Неопытные мастера, начиная вникать в процесс постройки домашнего очага, нередко сталкиваются с проблемой: те конструкции, на которые хватает знаний, становятся неинтересными, а сложные и функциональные печи требуют мастерства. Выход здесь один – доверить работу профессионалу и внимательно понаблюдать за процессом, набираясь недостающих знаний.

Печь-голландка: руководство по изготовлению для домашнего мастера

Меры противопожарной безопасности

Особенности конструкции голландки

Конструктивные особенности

Необходимые инструменты

Основные правила обустройства голландской печи с плитой

Установка дверцы

Преимущества и недостатки

Делаем разводку для системы водяного отопления
