Как сделать ветрогенератор своими руками: устройство, принцип работы + лучшие самоделки

Наматываем катушку

Выбрав не очень скоростной вариант, зарядка 12V батареи начинается при 100-150 об/м. Число витков для этого должно соответствовать 1000-1200. Поделив витки на все катушки, получим их число для одной.

Если используется для витков провод большого сечения, уменьшается сопротивление и возрастает сила тока.

На характеристики ветрогенераторов, собранных своими руками, влияет толщина магнитов, имеющихся на диске и количество их.

Катушки, как правило, делаются круглой формы, но, слегка вытянув их, удастся выпрямить витки. Готовыми, катушки должны быть равными или чуть превышать по размерам магниты. С магнитами соотноситься должна и толщина статора.

Если последний больше из-за большего количества витков, пространство между дисками увеличивается, а поток магнитный уменьшается.

Но большее сопротивление катушек приведет к уменьшению тока. Для формы статора подойдет фанера. Чтобы увеличить прочность изделия поверх катушек (на дно формы) кладут стеклоткань. Перед нанесением смолы эпоксидной, форму обрабатывают вазелином или воском, или используют скотч.

Генератор тестируют, крутя его рукой. Для напряжения в 40V, сила тока достигает 10 А.

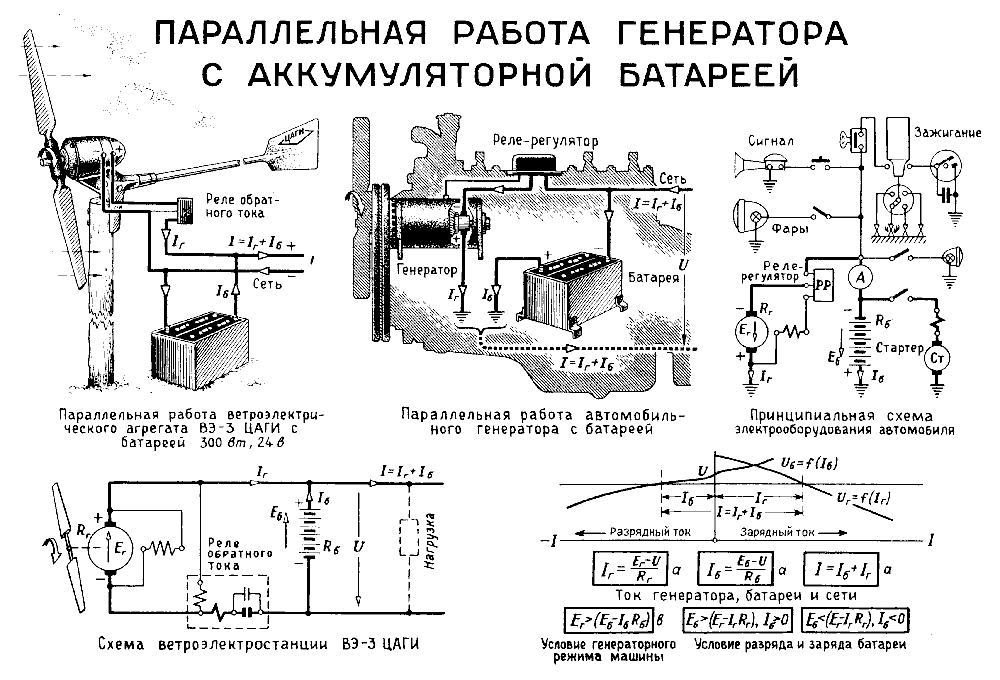

Электрическая схема

Самый простой способ построить своими руками ветрогенератор достаточно большой мощности — это задействовать в его электрической схеме узлы от грузового автомобиля, трактора, автобуса или другой мощной машины. Для того чтобы обеспечить наилучшую совместимость электрооборудования, желательно брать все узлы в комплекте (генератор, аккумулятор и реле-регулятор), от одной модели автомобиля.

Рис.4. Схема электрооборудования:

1. Генератор;
2. Реле-регулятор;
3. Аккумулятор;
4. Амперметр;
5. Выключатель генератора (предохраняет аккумулятор от разряда в безветренную погоду);
6. Выключатель освещения;
7. Предохранитель;
8. Лампы освещения.

Постоянный ток напряжением 12 V, которое выдаёт автомобильный генератор, подходит далеко не для всех целей. При необходимости, его можно превратить в переменный ток напряжением 220 V. Это можно сделать, укомплектовав генератор преобразователем напряжения промышленного изготовления или изготовленным своими руками.

Рис. 5. Схема преобразователя

На рис.5. приведена схема простого преобразователя напряжения, мощности которого (100 Вт) хватит для питания двух ламп дневного света или другого маломощного электрооборудования. В отличие от выпускаемых промышленностью преобразователей большой мощности, эта схема не требует настройки и может быть легко изготовлена своими руками. Аккумулятора 75 а/ч хватит на сутки работы преобразователя, без его подзарядки. КПД устройства составляет 80,0%.

Трансформатор преобразователя намотан на сердечнике площадью сечения 6,0 см2. Обмотка I — ПЭВ-2 1,56 26х2 витка, обмотка II — ПЭВ-2 0,44 140х2 витка, обмотка III — ПЭВ-1 0,27 640,0 витков. Транзисторы Т1, Т2 — П210Б (допускается замена на КТ 825 с буквенными индексами Г, Д, Е) устанавливаются на теплопроводящие радиаторы. Если преобразователь не возбуждается, следует поменять местами плечи обмотки обратной связи (обмотки II).

Разрешается ли законом установка оборудования?

Прежде чем приступать к практическому этапу, покупке нужных вещей и прочего, стоит разобраться с тем, можно ли с точки зрения внешних факторов заняться установкой такого приспособления.

К примеру, если необходимо обеспечить электрической энергией небольшой загородный дом или усадьбу, вполне хватит небольшого ветряного генератора с мощностью на 1 кВт. На территории Российской Федерации данные приборы были приравнены к бытовым. Это значит, что нет необходимости в дополнительном пакете документов, разрешениях или прочем. К тому же налогов, которые накладываются на добычу электроэнергии, в случае ее использования для бытовых нужд человека, также не предусматривается. Это значит, что установка малого ветряка поможет добывать энергию и использовать ее в своих целях, не выплачивая при этом государству никаких средств. Единственное, о чем следует позаботиться, — это сведения о местных актах на добычу электроэнергии таким образом.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

Схема работы ветрогенератора

1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
3. Раз в три года металлические детали покрывают антикоррозийной краской.
4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Как работает ветрогенератор?

Конструкция ветрогенератора включает в себя несколько лопастей, вращающихся под воздействием ветряных потоков. В результате такого воздействия создается энергия вращения. Образовавшаяся энергия посредством ротора поступает на мультипликатор, который в свою очередь передает энергию на электрогенератор.

Как работает ветрогенератор

Также существуют конструкции ветрогенераторов без мультипликаторов. Отсутствие мультипликатора позволяет существенно повысить производительность установки.

Принцип работы ветрогенератора

Ветрогенераторы можно устанавливать как по отдельности, так и группами, объединенными в ветропарк. Также ветродвигатели можно комбинировать с дизельными генераторами, что позволит экономить топливо и обеспечить максимально эффективную работу системы электрообеспечения дома.

Такие системы называются инверторными (или аккумуляторными) системами бесперебойного питания

Как сделать ветрогенератор своими руками

Основой создания ветрогенератора является грамотно сделанный проект и подготовленный чертёж

Это очень важно, потому что без чёткого представления о том, как должен выглядеть прибор, будет трудно построить его правильно, не нарушив порядок монтажа всех элементов

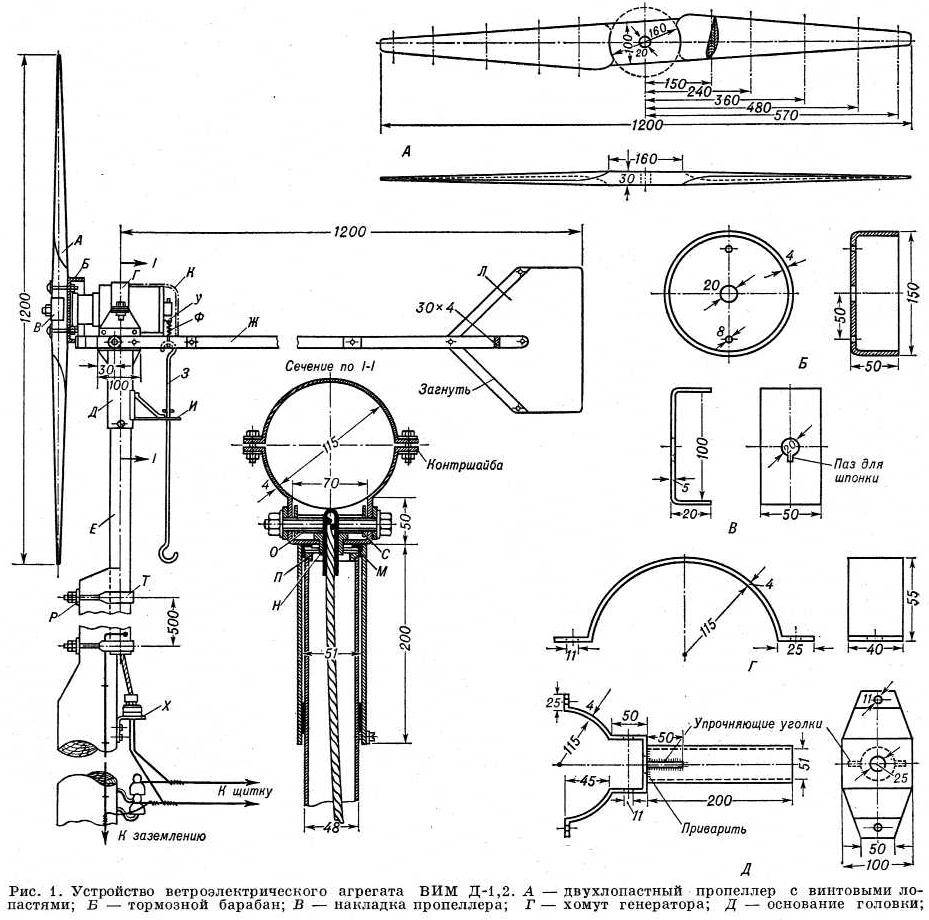

Чертежи и схемы

Начинать нужно с составления общего эскиза ветротурбины, пометив ключевые элементы: башню, генератор, деревянное основание, лопасти и ступицу, которая соединяет их вместе. Самостоятельно составленная схема может быть не сильно подробной: в этом нет необходимости. Её следует использовать для общего представления о том, каким будет расположение различных частей ветряного двигателя, и как конструкция будет выглядеть на завершающих этапах.

Схема сборки ветроэлектрического генератора

После подготовки схемы нужно выставить правильные размеры ветрогенератора. Они должны включать в себя высоту, длину и ширину деревянного основания, которое соединяет генератор и хвостовой плавник с башней. Также определить размеры для лопастей из металлических труб или труб из ПВХ, в зависимости от того, какой материал будет использоваться. Отдельные измерения нужны для хвостового плавника: высота, ширина и длина, а также диаметр – для лезвий, которые определяют размер ветровой турбины.

После того как будет готов чертёж и черновой набросок устройства с выставленными размерами, можно переходить к подготовке материалов и инструментов для работы.

Фото ветрогенераторов своими руками

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Изготовление ветрогенератора своими руками из асинхронного двигателя

Чтобы приспособить АД под ветряк, вам нужно создать в нем движущееся магнитное поле. Для этого проведите ряд преобразований:

1. Подберите неодимовые магниты для ротора. От их силы и количества зависит сила магнитного поля.
2. Проточите ротор под магниты. Это можно сделать при помощи токарного станка. Снимите пару миллиметров со всей поверхности сердечника и дополнительно сделайте углубления под магниты. Толщина проточки зависит от выбранных магнитов.
3. Сделайте разметку ротора на четыре полюса. На каждом разместите магниты (от восьми штук на полюс, но лучше больше).
4. Теперь нужно зафиксировать магниты. Сделать это можно при помощи суперклея, но тогда удерживайте элементы пальцами до тех пор, пока клей не схватится (при контакте с ротором магниты будут менять свое положение). Или закрепите все элементы скотчем.
5. Следующий шаг — заполнение свободного пространства между магнитами эпоксидной смолой. Для этого обмотайте ротор с магнитами бумагой, поверх нее намотайте скотч, а концы бумажного кокона загерметизируйте пластилином. После изготовления такой защиты внутрь можно заливать смолу. Когда эпоксидка окончательно высохнет, удалите бумагу.
6. Зачистите поверхность ротора наждачкой. Для этого используйте бумагу средней зернистости.
7. Определите два роторных провода, которые ведут к рабочей обмотке. Остальные провода обрежьте, чтобы не путаться.

На этом основные преобразования завершены. Дополнительно вы можете приобрести контроллер, а из кремниевых диодов сделать выпрямитель для вашего ветрогенератора. Кроме того, проверьте вращение двигателя. Если ход тугой, замените подшипники. Быстрый совет: если хотите увеличить силу тока, а также снизить напряжение в вашем агрегате, то не поленитесь и перемотайте статор толстой проволокой.

Ротор Бирюкова

Изобретение Бирюкова появилось в 60-х годах прошлого века. Особенностью конструкции является устройство ротора, имеющего два «этажа» с разным строение лопастей. КПД ветряка, заявленный изобретателем, составляет 46 %, что для подобных устройств вертикального типа весьма привлекательно.

Ротор стартует как обычное устройство Савониуса, но при наборе скорости образуется воздушная подушка из завихрений, изменяющая профиль крыльчатки на более выгодный при данном режиме вращения. Усиление ветра способствует образованию вихревого кокона, который заставляет поток обтекать его словно монолитную преграду.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Плюсы и минусы самоделок

У любого технического устройства есть свои достоинства и недостатки, и ветровые установки не являются исключением. Так различным типам ветровых генераторов присущи свои плюсы и минусы, которые определяют их технические характеристики, стоимость и условия монтажа.

Тем не менее, вне зависимости от конструкции таких устройств, если они изготавливались самостоятельно, то им присущи общие достоинства и недостатки, которые можно сформулировать следующим образом:

Достоинства самоделок:

1. Низкая стоимость.
2. Возможность изготовления из подручных средств.

Недостатки самоделок:

1. Не возможность создать устройства надежные по обеспечению потребителей электрической энергией достаточной мощности.
2. Сложность изготовления, требующая знаний в этой области техники и умение работать различным инструментом.

Вероятно, Вам также понравятся следующие материалы:Лопасти для ветрогенератора

Спасибо, что дочитали до конца! Не забывайте , Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

• Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
• Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
• Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

  Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

• Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

Преимущества самодельного генератора

Самодельный генератор выигрывает у покупного более доступной стоимостью. Безусловно финансовая сторона важна, но устройство, сделанное своими руками – это прибор только с необходимыми и заявленными требованиями.

Стоит учесть, что выбранная конструкция непосредственно сказывается на КПД. Так в асинхронных генераторах потери КПД не превышают 5%. Лаконичность конструкции его корпуса с защитой мотора от влаги, грязи снижает потребность в частом техническом обслуживании. Асинхронный генератор более устойчив против скачков напряжения за счет выпрямителя на выходе, что предотвращает поломки подключенного оборудования.

Самодельный генератор работает вне зависимости от удаленности ЛЭП, обеспечивая электроэнергией в любых условиях. Он преобразует энергию, используя доступный вид топлива

Такое устройство эффективно питает сварочные аппараты, лампы накаливания, компьютерную и мобильную технику с чувствительностью к перепадам напряжения. Имеет хорошую производительность и моторесурс.

Прибор – хорошая альтернатива обычным источникам электропитания, выручает при аварийном отключении электричества, экономит средства. Мобилен, малогабаритен, с простой конструкцией, легко поддается ремонту – можно своими силами заменить вышедшие из строя детали, узлы.

Кроме прочего, самоделка обладает небольшими размерами, поэтому с легкостью устанавливается даже в небольших помещениях.

Разместить самодельный генератор можно в небольшом помещении, за счет компактной конструкции прибор не требует много места для своей установки

В зависимости от от используемого типа топлива генератор требует лишь соблюдения мер предосторожности в процессе использования. В процессе эксплуатации самодельного генератора необходимо соблюдать технику безопасности: следить за электрическими кабелями, не допускать их перекручивания, не трогать оголенные провода руками и т.п

В процессе эксплуатации самодельного генератора необходимо соблюдать технику безопасности: следить за электрическими кабелями, не допускать их перекручивания, не трогать оголенные провода руками и т.п

Возможные ограничения

Ветрогенератор с редуктором своими руками

Главное при установке ветрогенератора — это, естественно, попытки нашего государства даже в этой области получить какую-либо прибыль. Для того, чтобы не сертифицировать изготовленную своими руками установку, т.е. не платить отдельных налогов, стоит собирать маломощный ветрогенератор, который вырабатывает не более 5 кВт. Хотя в домашних условиях самодельное устройство большей мощности изготовить довольно проблематично.

Также следует уточнить наличие нормативных актов и документов по высоте построек в районе установки, чтобы не превысить ее для лучшего ветра.

Стоит также помнить и о соседях — им может помешать шум, который издают лопасти, и редуктор, которыми оснащены самодельные ветрогенераторы. Конечно, шумят подобные установки незначительно, но и зависть никто пока не отменял, а при жалобах возможны штрафы, а также и постановление о демонтаже. Преимущество здесь имеет вариант в заводском исполнении, т.к. он малошумный, но ввиду его высокой стоимости подобное устройство сейчас не рассматривается.

Также не стоит забывать о защите от радиопомех — при самостоятельном изготовлении ветряка необходимо предусмотреть установку фильтра. Ну а при приобретении подобного прибора — уточнить его наличие в схеме.

Чего ожидать от классики?

Однако от классики отказываться ни в коем случае не следует. Она дает основу, не оперевшись на которую нельзя подняться выше. Точно так же, как теория множеств не отменяет таблицу умножения, а от квантовой хромодинамики яблоки с деревьев вверх не улетят.

Итак, на что можно рассчитывать при классическом подходе? Посмотрим на рисунок. Слева – типы роторов; они изображены условно. 1 – вертикальный карусельный, 2 – вертикальный ортогональный (ветряная турбина); 2-5 – лопастные роторы с разным количеством лопастей с оптимизированными профилями.

Сравнение эффективности ВСУ разных типов

Справа по горизонтальной оси отложена относительная скорость ротора, т.е., отношение линейной скорости лопасти к скорости ветра. По вертикальной вверх – КИЭВ. А вниз – опять же относительный крутящий момент. Единичным (100%) крутящим моментом считается такой, который создает насильно заторможенный в потоке ротор со 100% КИЭВ, т.е. когда вся энергия потока преобразуется во вращающее усилие.

Такой подход позволяет делать далеко идущие выводы. Скажем, количество лопастей нужно выбирать не только и не столько по желательной скорости вращения: 3- и 4-лопастники сразу много теряют по КИЭВ и вращательному моменту по сравнению с хорошо работающими примерно в том же диапазоне скорстей 2- и 6-лопастниками. А внешне похожие карусель и ортогонал обладают принципиально разными свойствами.

В целом же предпочтение следует отдавать лопастным роторам, кроме случаев, когда требуются предельная дешевизна, простота, необслуживаемый самозапуск без автоматики и невозможен подъем на мачту.

3 Плюсы и минусы различных типов – разбираем и оцениваем

Как уже было сказано, производительность намного выше у моделей с горизонтальной осью вращения. Однако они нуждаются в сильном ветре, такой обычно бывает на высоте более 10–15 метров, и именно такой длины устанавливают мачту, которую венчает поворотная гондола с лопастями. Еще одним положительным качеством можно считать отсутствие изгибающей нагрузки на вал, которая имеет место у ветряков с вертикальной осью. К минусам же можно отнести тот факт, что у поворотных пропеллерных моделей 2 вала, а значит больше изнашивающихся узлов и выше вероятность поломки.

Вертикальные ветрогенераторы проще всего сделать самостоятельно

Что касается вертикальных систем, их достоинства и недостатки зависят от модели. К примеру, ветряки Савониуса наиболее простые и могут быть сделаны для дома своими руками, как из консервной банки, так и из металлической либо пластиковой бочки. Заводятся они при наличии 4 лопастей от самого легкого дуновения ветра, особенно если установлены качественные детали, тогда будет происходить самораскручивание за счет инерции даже при порывистом ветре. Но если лопасти только 2 или 3, самостоятельное вращение невозможно, поэтому ставят 2 таких модуля один на другой, располагая улавливатели ветра каждого под углом 90 градусов по отношению к другому. Парусность у этого типа большая, а потому очень высоко боковое давление на ось при сильном шторме.

У ортогональных ветряков, помимо их малой мощности, имеется еще ряд недостатков. Во-первых, это довольно сильная вибрация из-за неравномерного давления на разные участки лопасти крыловидной формы. Как следствие, быстро портится подшипник, установленный на вертикальном вале. Кроме того, подобные генераторы издают при вращении довольно сильный и неприятный шум, и потому могут стать причиной недовольства соседей на ближайших участках. Геликоидные, если их приобретать готовые, заводской комплектации, обходятся очень дорого, так же, как и многолопастные конструкции, у которых очень большое количество деталей.

Варианты передачи крутящего момента с крыльчатки на генератор

Здесь можно назвать 3 основных варианта монтажа:

1. Прямой, по аналогии с пошаговой инструкцией, когда крыльчатка надевается непосредственно на вал.
2. Через редуктор посредством шестерней.
3. Ременной передачей ̶ как через редуктор, так и напрямую.

Редуктор может очень помочь при необходимости увеличения оборотов. Подобный вариант подойдёт для мест, где ветер не слишком силён. Однако следует продумать пути подхода к лопастям. Слабый ветер может попросту не осилить запуск генератора. В этом случае придётся провернуть лопасти вручную. После этого они будут вращаться сами, пускай и медленно. Но при этом передающийся крутящий момент значительно повысится благодаря редуктору.

Предлагаем вашему вниманию несколько схем редукторов, по которым можно понять, каким образом крутящий момент передаётся с крыльчатки на генератор, а также примеров подключения ветрогенератора как дополнительного источника питания дома.

ФОТО: bekam.gohuxe.ru.netГоризонтальный ветрогенератор в разрезе – здесь всё предельно ясноФОТО: genport.ruЗдесь даже не стоит думать, что обозначают цифры, и так всё предельно ясноФОТО: rina.proА вот так, совместно с центральным электроснабжением, в домашнюю сеть включается ветрогенераторФОТО: se.nmu.org.uaА это схемы из советского прошлого – уже тогда вопрос сохранения ресурсов вставал остроФОТО: alonti.ruМногие работы по электромонтажу может выполнить только лицензированный специалист, даже если домашний мастер  ̶  энергетик

Принцип работы ветрогенератора

Принцип действия ветрогенератора прост: ветер приводит в движение лопасти, вращающие ротор турбины, который преобразует энергию ветра в механическую. Ветровые турбины бывают:

• с роторами горизонтальной оси;
• с роторами вертикальной оси.

Преимущество последних в том, что они работают независимо от направления ветра и его силы. Мощность, генерируемая самодельным ветрогенератором, составляет от 100 до 6000 Вт. Минимальная скорость, при которой турбина может начать вырабатывать электроэнергию — 2,5-3 м/с, но для достижения номинальной мощности необходима скорости ветра от 10 м/с.

Принцип работы ветрогенератора

Плюсы и минусы самоделок

У любого технического устройства есть свои достоинства и недостатки, и ветровые установки не являются исключением. Так различным типам ветровых генераторов присущи свои плюсы и минусы, которые определяют их технические характеристики, стоимость и условия монтажа.

Тем не менее, вне зависимости от конструкции таких устройств, если они изготавливались самостоятельно, то им присущи общие достоинства и недостатки, которые можно сформулировать следующим образом:

Достоинства самоделок:

1. Низкая стоимость.
2. Возможность изготовления из подручных средств.

Недостатки самоделок:

1. Не возможность создать устройства надежные по обеспечению потребителей электрической энергией достаточной мощности.
2. Сложность изготовления, требующая знаний в этой области техники и умение работать различным инструментом.

Вероятно, Вам также понравятся следующие материалы:Лопасти для ветрогенератора

Спасибо, что дочитали до конца! Не забывайте , Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Роторный ветрогенератор своими руками

Бытовой ветрогенератор собирается из дюралевых либо металлических труб небольшого сечения, соединенными болтами М6-М12 сквозь поперечные сквозные отверстия.

Учитывая условия повышенной вибрации, вызванной вращением ротора, соединения должны быть стойкими и прочными. Ротор изготавливается из труб, скрепленных крест накрест и формирующих крестовину. Растяжки придают этому сооружению нужную жесткость.

Каркасом для лопастей ротора, покрытых плотной тканью, служат поворотливые части (2 на рис. ниже) крестовины ротора и ребра жесткости (1). Ограничители вращения (3) лопастей монтируются к крестовине ротора намертво. Блок подшипников (4) устанавливается на опорную мачту (5) с помощью кронштейна (6) из металлической полосы. Опорная мачта гарантирует оси ротора (7) вспомогательную жесткость.

Положение подшипников (8 и 9 на рисунке ниже) на оси ротора фиксируется муфтами (10, 11, 12). Тогда как муфта (11) служит еще и для соединения комбинированных частей оси ротора.

Использование в блоке (4) двух подшипников вызвано необходимой жесткостью крепления оси в блоке, с малым трением во время работы. Растяжки, прицепленные к блоку, удерживают вертикальное положение оси ротора и обеспечивают жесткость роторному ветряку. Жестяной выступ (13) защищает подшипник блока от попадания влаги.

Подшипник (14) принимает вибрацию оси ротора в блоке (15) и снижает нагрузку на опорный подшипник (16). Стержень 17 играет роль основного крепления установки и заодно заземление ротора. В качестве повышающего редуктора используется система из шестеренок от цепного велосипеда. От выбора диаметра шестерен этот редуктор передает вращение с коэффициентами от 1 : 5 до 1 : 12.

Подводя итоги вышеизложенному

Ветряные генераторы, если они сделаны по всем правилам, могут помочь сэкономить на потреблении электроэнергии. А если они будут подключены к электросети частного дома через аккумуляторные батареи большой ёмкости, вполне возможно, что об оплате счетов за свет владелец и вовсе забудет. К тому же здесь уже можно будет не опасаться скачков напряжения, способных вывести бытовую технику и электронику из строя. А ведь с каждым днём подобных высокотехнологичных гаджетов в домах становится всё больше. А значит, не стоит жалеть свободного времени, которое хочется провести на диване перед плазменной панелью. Лучше потратить его как раз на защиту этой панели. В противном случае может случиться так, что в следующий выходной придётся везти её в ремонт или вовсе приобретать новую. Задумайтесь, нужно ли вам терять деньги вместо того, чтобы их экономить.
