Как смастерить ветрогенератор своими руками: обзор технологии сборки 2-х различных конструкций

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Ход работ

Мачта

Перед установкой всей конструкции заливаем трехточечный фундамент соответствующего объема, учитывая нюансы климата и грунта. Мачта с ветродвигателем устанавливаем после достижения бетоном максимальной прочности (неделя). Менее надёжный вариант — зарываем мачту в грунт на полметра и используем растяжки.

Ротор

После этого нужно сделать ротор и переделать шкив (фрикционное колесо с ободом или канавкой по окружности, которое передаёт движение приводному ремню или канату) генератора. Диаметр ротора выбираем, исходя из среднегодовой скорости ветра. При скорости до 6-7м/с эффективность ротора 5м больше, чем у ротора на 4м.

Лопасти

Бочку поделим на 4 равные части с помощью рулетки и маркера, затем будущие лопасти вырезаем ножницами по металлу или болгаркой. Далее её крепим к генератору болтами к шкиву и днищу. Места для болтов нужно вымерить очень точно, чтобы потом не мучиться с регулировкой вращения. На бочке отгибаем лопасти, но в разумных пределах, чтобы избежать резких порывов ветра.

Соединение

Присоединяем провода к генератору и собираем цепь в дозе. Крепим генератор к мачте, а провода к мачте и генератору. Затем соединяем в цепь генератор и подсоединяем в цепь аккумулятор (длина проводов не более метра). Подключаем нагрузку с помощью проводов (сечение до 2.5 кВ). По желанию можно установить инвертер 12-220 В на 700-1000 Вт. Скорость вращения ветрогенератора задаётся изгибом лопастей.

За 4-5 часов всё устройство будет собрано. Такого ветрогенератора хватит для полного энергообеспечения загородной дома или дачи.

Увеличение выработки энергии

Учтите, что повышение мачтовой высоты до 18-26м повышает среднегодовую скорость ветра на 15-30%. Выработка энергии увеличивается в 1,3-1,5 раз. К этому приёму прибегают при скорости ветра ниже 4м/с. Высокая мачта устраняет влияние деревьев и построек.

Диаметр ротора выбирают по среднегодовой скорости ветра. По факту, до 6-7 м/с выработка ротора 3 м выше, чем у ротора 2 м. При стандартных среднегодовых скоростях выработка выравнивается.

Такого ветрогенератора хватит для полного энергообеспечения загородной дома или дачи.

Собственная электростанция для дачи

А вот изготовление более мощного ветрогенератора придётся начать с покупки ведра и это не розыгрыш. Да, для начала, придётся купить обычное оцинкованное ведро. Это, конечно, в том случае, если такое прохудившееся ведро не завалялось где-либо в сарае. Размечаем его на четыре части и делаем ножницами по металлу прорези, так, как это показано на рис.4.

Ведро крепится за днище к шкиву генератора. Крепить следует четырьмя болтами, расположив их строго симметрично и на одном расстоянии от оси вращения, что позволит избежать дисбаланса.

Итак, практически всё готово, осталось выполнить следующие действия:

  1. Отогнуть металл на прорезях, чтобы получить лопасти. Если чаще всего господствует сильный ветер, достаточно слегка отогнуть бока. Если ветер слабый, отогнуть можно и посильнее. В любом случае, величину изгиба можно отрегулировать позднее;
  2. Соединить все необходимые приборы (кроме генератора) так, как это показано на рис.5;
  3. Закрепить генератор с идущими от него проводами на мачте;
  4. Укрепить мачту;
  5. Подсоединить провода, идущие от генератора, к контроллеру.

Всё. Изготовленный своими руками ветрогенератор готов к работе.

Особенности изделия

Создавать ветряк своими руками выгодно. Достаточно узнать, что заводские изделия мощностью не больше 5 кВт стоят до 220000 р., как становится ясно, насколько лучше использовать доступные материалы и сделать их самостоятельно, ведь благодаря этому удастся сэкономить немало средств.

Магазинные модели часто недоступны большинству граждан. Чтобы окупить затраты на покупку такого устройства, требуется от 10 до 12 лет, хотя отдельные виды устройств и отбивают эти расходы чуть раньше. Сделав ветрогенератор 2 кВт своими руками, можно получить далеко не самую совершенную конструкцию, но в случае поломки ее удастся легко отремонтировать самостоятельно. Миниатюрный ветряк малой мощности способен собрать без проблем любой человек, который умеет обращаться с инструментами.

Рекомендации

Перед тем как приобретать установку или пытаться ее собрать самостоятельно, следует оценить экономический эффект от ее применения.

Кроме этого, перед установкой ветрогенератора рекомендуется проводить аэрологию места установки.

На карте скорости ветров имеется три зоны, каждой из которых соответствуют свои типы установок:

  1. Для зоны ветров со скоростями менее 3 м/с рекомендуется использование устройств с парусными рабочими колесами. Эти установки способны работать при малом ветре и обеспечивать мощность до 2-3 кВт.
  2. При ветре до 5 м/с возможно применение фабричных установок или самодельных вертикальных конструкций.
  3. В районах со скоростями ветра более 5 м/с оправдано применение любых установок. Все зависит от бюджета и необходимой мощности.

Карта скорости ветров

Проблемы создания мощных ветросиловых установок

Станция мощностью всего 2 кВт представляет собой установленную в массивный бетонный фундамент прочную ветростойкую конструкцию высотой от 8 метров с 3-х метровым металлическим ротором. Кроме основных затрат, для установки такого сооружения потребуются расходы на аренду строительной и подъемно-крановой техники.

Попытки собрать более мощный вертикальный ветрогенератор своими руками без должного опыта и основательной материальной базы чаще всего оборачиваются дополнительными затратами на доводку конструкции до рабочего состояния. Для бытового пользования, хотя бы на начальном этапе целесообразно сосредоточить усилия на создании ветрогенератора мощностью до 500 ватт.

Необходимые инструменты и материалы

Для изготовления самодельного ветряка потребуются такие детали:

  • ротор с лопастями;
  • редуктор для регулирования скорости вращения ротора;
  • гелевый или щелочной аккумулятор для питания электроприборов;
  • инвертор для трансформации тока;
  • хвостовая часть;
  • мачта.

Ротор с лопастями можно сделать самостоятельно, тогда как остальные элементы, вероятно, придётся купить или собрать из необходимых деталей. Кроме этого, для сборки самодельного ветряка потребуются такие инструменты и материалы:

  • пила по дереву;
  • ножницы по металлу;
  • горячий клей;
  • паяльник;
  • дрель.

Обязательно нужны винты и болты для соединения лезвий со ступицей и для скрепления металлической трубы с деревом.

Лопасти для ветрогенератора своими руками

Изготавливая лопасти самостоятельно, стоит особое внимание уделить соблюдению заданной чертежом формы изделий. Лопасти могут быть крыльчатого или парусного типа

Второй более прост в изготовлении, но имеет невысокий КПД, что делает его неэффективным в самодельных ветрогенераторах даже средних размеров.

Для изготовления лопастей самодельного ветрогенератора подойдут такие материалы как:

  • пластик;
  • дерево;
  • алюминий;
  • стекловолокно;
  • поливинилхлорид.

Устройство лопастной части ветрогенератора

Если выбирать поливинилхлорид, то для создания лопастей отлично подойдут ПВХ-трубы диаметром от 160 мм. Пластик и дерево — менее износостойкие материалы, которые под воздействием осадков и сильного ветра через несколько лет придут в негодность. Оптимальный вариант — алюминий: он прочный и лёгкий, устойчивый к разрыву и залому, невосприимчивый к влаге и повышенным температурам.

Пошаговая инструкция по изготовлению

Когда все чертежи будут составлены, а материалы и инструменты подготовлены, можно начинать собирать ветрогенератор своими руками, руководствуясь следующим порядком:

  1. Подготовить бетонный фундамент. Глубина ямы и объём бетонной смеси рассчитывается исходя из типа грунта и климатических условий. После заливки фундаменту нужно несколько недель, чтобы набрать нужную прочность. Только после этого можно устанавливать в него мачту на глубину 60-70 см, закрепив её растяжками.
  2. Поместить подготовленные лопасти в трубу, закрепить их с помощью винтов и гаек на втулке, на которую будет установлен двигатель.
  3. Расположить диодный мост рядом с двигателем и закрепите его с помощью саморезов. Подсоединить провод от двигателя к диодному мосту «плюс», а другой провод к отрицательному мосту.
  4. Закрепить вал двигателя, надеть на него втулку и плотно затянуть её против часовой стрелки.
  5. Уравновесить основание трубы с прикреплённым к нему двигателем и валом и отметить точку баланса.
  6. Закрепить основание прибора болтами.

Ветрогенератор может прослужить гораздо дольше, если покрасить не только лопасти, но основание, вал и крышку двигателя. Чтобы включить установку потребуется комплект проводов, зарядное устройство, амперметр и аккумулятор.

Генератор для роторного ветряка

В качестве роторного генератора используется переделанный асинхронный двигатель переменного тока (это может быть например двигатель от стиральной машины, или другой, что есть под рукой). В блоке подшипников (18 на картинке выше) с поворотливой внутренней втулкой (19) предусмотрен отвод оси малой шестеренки (20) из зоны действия привода роторной оси. Это позволяет в безветренную погоду рычагом (21) отключать ротор от системы привода генератора с последующим подключением к ней посредством шкива (22) ДВС (двигателя внутреннего сгорания). Шкив может также быть использован для привода от оси ротора инородных механизмов, например, насоса для полива.

С применением в блоке (18) электромагнитного реле, питание которого осуществляет вело-генератор с приводом от оси ротора, возможно автоматическое отключение ротора от системы привода генератора при полном отсутствием либо недостаточном ветре и подключении к ней ДВС, а также отключение ДВС и вновь подключения ротора при появлении ветра.

Как сделать ветрогенератор своими руками

Чтобы смонтировать это устройство в домашних условиях вам потребуется:

  • Доскональные знания электрика;
  • Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
  • Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
  • Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;

Различные виды форм. В нашем случае более подходят прямоугольные или круглые

  • Провода подходящего сечения;
  • Материалы для монтажа рамы и непосредственно ветряка.

Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.

После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:

  • Автомобильный генератор;
  • Асинхронный двигатель со стиральной машины.

У каждого варианта есть свои положительные и отрицательные стороны.

Статья по теме:

Вариант ветрогенератора из стиральной машины своими руками

Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.

Пример расположения ниодимовых магнитов в двигателе от стиральной машины

В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.

Изготовление ветрогенератора своими руками из автомобильного генератора

Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:

Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;

Шаблон расположения магнитов

  • Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
  • В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.

Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.

Общие отрицательные характеристики:

  • Оба варианта недолговечны, требуют ежегодного ремонта или замены;
  • Вырабатываемой мощности не хватит на полноценное энергоснабжение;
  • Нуждаются в существенной доработке.

Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.

При сборке горизонтального или вертикального ветрогенератора своими руками, соблюдайте жесткость всей конструкции, от лопастей до контролирующих растяжек. Ненадежные узлы конструкции могут привести к аварии.

Один из многочисленных аварийных случаев

Как сделать ветрогенератор из автомобильного генератора

Самый простой вариант — использовать в качестве генератора ветряка автомобильный генератор. Автогенераторы недорого стоят, отлично ремонтируются, на рынке большой выбор. По стоимости они составляют примерно $20 за 1 кВт. Они выдают стабильное напряжение с определенных оборотов и стыкуются с аккумуляторами 12 вольт.

Недостатки:

  • требуют высоких оборотов ‑ от 1,5-2,0 тыс. и выше в минуту;
  • уступают в надежности заводским генераторам для ветряков;
  • имеют относительно небольшой ресурс (до 4000 часов работы), что компенсируется низкой стоимостью.

Для сборки ветрогенератора своими руками из автомобильного генератора мощностью 1,5 кВт понадобится:

  1. автомобильный генератор на 12 в;
  2. соответствующая по напряжению аккумуляторная батарея;
  3. преобразователь с 12 на 220в, мощность 1,3 кВт;
  4. небольшая бочка (ведро) из алюминия или стали;
  5. зарядное реле и автомобильная контрольная лампа;
  6. защищенный от влаги выключатель, 12в;
  7. прибор контроля напряжения (старый вольтметр);
  8. медный провод от 2 мм сечением;
  9. крепеж (болты, шайбы, гайки, хомуты).

Из ручного инструмента понадобятся: ножницы по металлу, болгарка, рулетка измерительная, карандаш, отвертки, гаечные ключи в наборе, пассатижи, электродрель со сверлами.

Несколько принципиальных моментов в изготовлении ветрогенератора:

  1. Максимальной эффективности можно добиться, переделав автомобильный генератор под постоянные магниты. Для этого обмотку возбуждения нужно заменить на несколько ферритовых магнитов.
  2. Выточив немагнитный ротор из титана или другого немагнитного материала, можно избежать намагничивания ротора.
  3. Чтобы повысить генерацию тока на малых оборотах, нужно перемотать статор, увеличив количество витков в 5 раз и уменьшив диаметр провода.
  4. Установка на ротор неодимовых магнитов увеличит мощность генератора на малых оборотах. Четное количество магнитов крепится на стальной бандаж, который нужно прикрепить к основанию внутренней части генератора. При установке магнитов для повышения мощности нужно чередовать полярность.
  5. Для изготовления лопастей подойдет дюралевая труба, крепеж делается из стали. Лопасти обязательно нужно балансировать, а также максимально облегчить конструкцию, удалив лишнее болгаркой и наждаком.

В сети достаточно материалов с подробным описанием работ, поэтому нет необходимости повторяться

Выбор генератора

Наиболее логичным вариантом генераторной установки для самодельного ветряка кажется автомобильный генератор. Такое решение позволяет легко скомпоновать установку, так как генератор уже имеет и крепежные точки, и шкив для ременного мультипликатора. Купить и сам генератор, и запчасти к нему нетрудно. Кроме того, встроенное реле-регулятор позволяет непосредственно подключить его к 12-вольтовой аккумуляторной батарее, а к ней, в свою очередь — инвертор для преобразования постоянного тока в переменный напряжением 220В.

Но, как уже было сказано выше, КПД генераторов с обмоткой возбуждения достаточно низок, что весьма чувствительно для и без того маломощного ветряного генератора. Второй минус в том, что при разряженном аккумуляторе автомобильный генератор не сможет возбудиться.

В ряде самодельных конструкций можно встретить тракторные генераторы Г-700 и Г-1000. Их КПД ничуть не больше, полезным отличием являются лишь намагниченность ротора, позволяющая возбудить генератор даже без аккумуляторной батареи, и низкая цена.


Некоторые авторы при постройке ветрогенераторов пользуются свойством обратимости коллекторных электродвигателей — принудительно вращая их ротор, с него можно снимать постоянный ток. Статор двигателей подобного типа состоит либо из постоянных магнитов, что более предпочтительно в наших целях, либо имеет обмотку. Для применения двигателя в режиме генератора она подключается к автомобильному реле-регулятору, чтобы обеспечить нужное напряжение. Рассмотрим подключение реле-регулятора на примере узла от ВАЗовской классики (оно удобно тем, что не объединено в один блок с щеточным узлом):

  1. Одну из щеток двигателя соедините с корпусом — это будет отрицательный полюс генератора. Сюда же надежно подключите металлический корпус реле-регулятора и клемму «-» аккумулятора.
  2. Клемму 67 реле соедините с одним из выводов статорной обмотки, второй временно с корпусом.
  3. Клемму 15 соедините через выключатель с положительным полюсом аккумулятора (при этом на обмотку подастся ток возбуждения). Придайте ротору вращение в том же направлении, что будет обеспечивать винт ветроустановки, и подключите между свободной щеткой и корпусом вольтметр. Если на щетке обнаружится отрицательный потенциал, поменяйте местами соединения статора с реле-регулятором и массой.

Основной особенностью подключения генератора постоянного тока к аккумуляторной батарее является необходимость в разделении их полупроводниковым диодом, не дающим аккумулятору разряжаться на обмотку ротора при остановке генератора. В современных автомобильных генераторах эту функцию выполняет трехфазный диодный мост, и мы также можем его использовать, параллельно соединив его фазы для уменьшения падения напряжения на нем.

Наибольшую же мощность можно снять с генератора, ротор которого состоит из неодимовых магнитов. Распространены конструкции на основе автомобильной ступицы с тормозным диском, по краю которого закрепляются мощные магниты. На минимальном расстоянии от них располагается статор с однофазной или трехфазной обмоткой.

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Сборка генератора

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

  1. Статор. Для него используется 2 металлических листа, разрезанных на круги диаметром 500 мм. На каждый кусок наклеивают 12 неодимовых магнитов с диаметром 50 мм. Фиксируют их, несколько отступив от краев изделий, обязательно с чередованием полюсов. То же самое делают со второй окружностью, но полюсы ставят со сдвигом.
  2. Ротор. Конструкция включает в себя 9 катушек, которые наматываются медной проволокой диаметром 3 мм. Необходимо проделать по 70 витков во всех катушках. Чтобы разместить их, следует обустраивать немагнитную основу.
  3. Ось. Проделывают её в середине ротора. Надо отцентровать конструкцию, иначе она рассыплется под воздействием ветра.

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра. Простые лопасти изготавливаются с помощью таких материалов:

  1. Древесина. Ее недостатком является появление трещин через некоторое время после запуска.
  2. Полипропилен. Идеальный вариант для генераторов небольшой мощности.
  3. Металл. Считается долговечным и надежным материалом, из которого можно изготавливать любые по размеру лопасти. Лучше всего подходит в данном случае дюралюминий.

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Три маленьких секрета

Первый секрет заключается в том, на какую высоту будет установлен самодельный ветрогенератор. Понятно, что проще смонтировать его на высоте нескольких метров от земли, но и толку от него тогда будет не особенно много. Следует учитывать, что чем выше ветрогенератор, тем сильнее ветер, быстрее крутятся его лопасти, и тем больше энергии можно получить от сделанной своими руками электростанции.

Второй секрет заключается в выборе АКБ. В интернете советуют не мудрить и ставить автомобильный аккумулятор. Да, это проще и, на первый взгляд, дешевле. Но, необходимо знать, что автомобильные аккумуляторы следует устанавливать в хорошо проветриваемом помещении, они требуют ухода, а их срок службы не превышает 3-х лет. Будет лучше приобрести специальный аккумулятор. Хотя он и стоит дороже, но это себя оправдает.

Третий секрет, какой ветрогенератор лучше подходит для изготовления своими руками — горизонтальный или вертикальный? У каждого варианта свои достоинства и недостатки. Мы рассмотрим ветрогенераторы вертикального типа, принцип работы которых показан на рис.2.

Сначала о недостатках: вертикальный ветрогенератор имеет низкий КПД по сравнению с горизонтальными моделями, на его сборку уходит больше материалов, что, соответственно, ведёт к удорожанию конструкции. С другой стороны, вертикальные ветряки могут работать при более слабом ветре, чем их горизонтальные аналоги, что компенсирует их невысокий КПД. Их не требуется поднимать на слишком большую высоту, они проще и дешевле при монтаже и установке, что сводит на нет разницу в стоимости материалов.

Немаловажным фактором является и то, что вертикальный ветрогенератор надёжнее при резких порывах ветра и ураганах, так как его устойчивость растёт с повышением скорости вращения. Кроме того, вертикальные конструкции практически бесшумны, что позволяет устанавливать их в любом месте, вплоть до крыши жилого дома. Всё вышеперечисленное ведёт к тому, что эти установки пользуются растущим спросом и выпускаются в различных модификациях, применительно к требуемой мощности и ветрам, преобладающим в определённых регионах, с чем, кстати, можно ознакомиться на видео ниже.

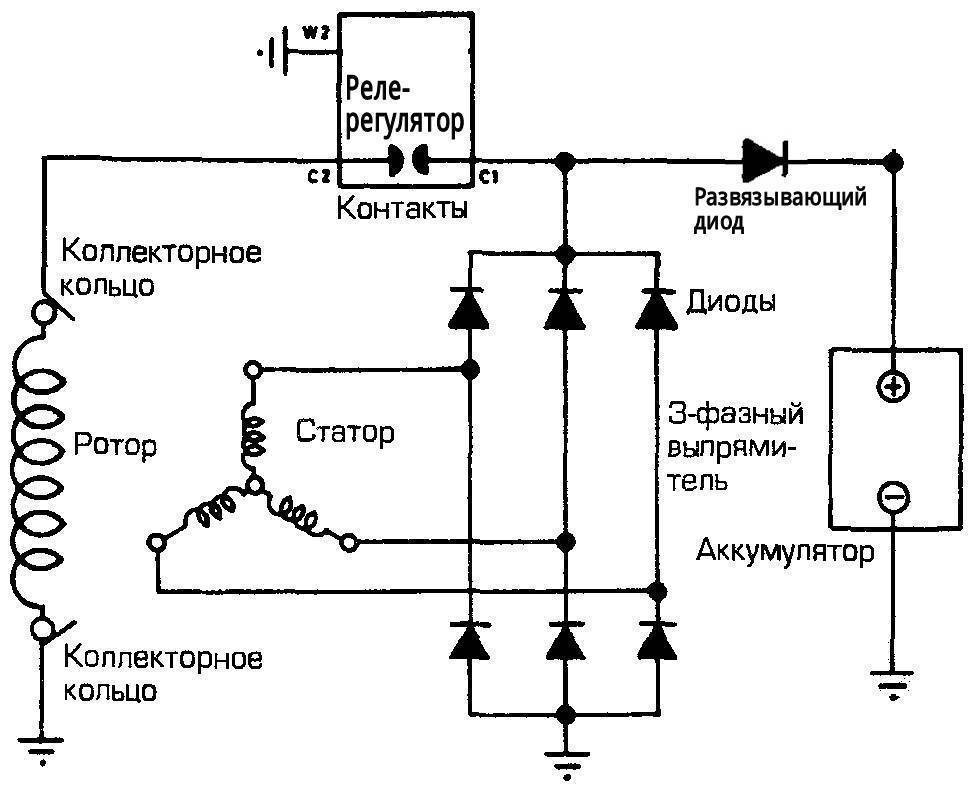

Самовозбуждение автомобильного генератора

Чтобы генератор самовозбуждался без аккумулятора в ротор нужно поставить пару маленьких магнитиков. Если катушку возбуждения запитать от аккумулятора, то она постоянно и не зависимо от того вырабатывает энергию или нет ветрогенератор, будет потреблять свои 3 ампера и заряжать аккумулятор. Чтобы этого не происходило нужно поставить блокирующий диод, чтобы ток шол только в акб, а обратно не уходил.

Катушку возбуждения можно запитать от самого генератора, минус на от корпуса, а плюс от плюсового болтика. А в зубы ротора нужно поставить пару маленьких магнитиков для самовозбуждения. Для этого можно просверлить сверлом дырочки и на клей посадить маленькие неодимовые магнитики. Если нет неодимовых магнитов то можно вставить обычные ферритовые от динамиков, если маленькие, то просверлится и вставить, или проложить между когтей и залить эпоксидной смолой.

Так-же можно использовать так-называемую таблетку, то-есть реле-регулятор как в автомобиле, который будет отключать возбуждение если напряжение АКБ достигло14.2 вольта, чтобы не перезарядить. Ниже на рисунке схема самовозбуждения генератора. Вообще генератор сам возбуждается так-как ротор имеет остаточную намагниченность, но это происходит на высоких оборотах, лучше для надёжности добавить магниты. В схему включен реле-регулятор, но его можно исключить. Развязывающий диод нужен чтобы аккумулятор не разряжался так-как без диода ток будет течь в обмотку возбуждения (ротор).

Так-как ветрогенератор будет очень маленький с винтом диаметром всего 1 метр, то никакие защиты от сильного ветра не нужны и с ним ничего не случится если будет крепкая мачта и крепкий винт.

Есть генераторы на 28 вольт, но если их использовать для зарядки 12 вольт АКБ, то оборотов нужно в два раза меньше, около 600 об/м. Но так-как напряжение будет не 28 вольт, а 14, то катушка возбуждения будет давать только половину мощности и напряжение генератора будет меньше, по-этому ничего не получится из этого. Можно конечно попробовать в генератор, статор которого намотан на 28 вольт, поставить ротор на 12 вольт, тогда должно быть получше и зарядка начнётся раньше, но тогда нужны два одинаковых генератора чтобы заменить ротор, или искать отдельно ротор или статор.

Защита кабеля от перекручивания

Как известно, ветер не имеет постоянного направления. И если ваш ветрогенератор будет вращаться вокруг своей оси подобно флюгеру, то без дополнительных мер защиты кабель, идущий от ветрогенератора к другим элементам системы, быстро перекрутится и в течение нескольких дней придет в негодность. Предлагаем вашему вниманию несколько способов защиты от подобных неприятностей.

Способ первый: разъемное соединение

Наиболее простой, но совершенно непрактичный способ защиты заключается в установке разъемного кабельного соединения. Разъем позволяет распутать скрутившийся кабель вручную, отключив ветрогенератор от системы.

Способ второй: использование жесткого кабеля

Некоторые пользователи советуют подключать к генератору толстые, упругие и жесткие кабели (например, сварочные). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.

Способ третий: установка токосъемных колец

На наш взгляд, полностью защитить кабель от перекручивания поможет только установка специальных токосъемных колец. Именно такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.

Генератор

Если от вращения мотора она загорится, все в порядке. Мотор переделывают в генератор. Для этого:

  • перематывают обмотку статора;
  • добавляют на ротор неодимовые магниты, их крепят в высверленные отверстия в полюсах или по диаметру станины,
  • эпоксидной смолой или другим двухкомпонентным клеящим составом заливают пустоты между магнитами;
  • оборачивают ротор плотной бумагой.

Трехфазная обмотка предпочтительнее, она снижает амплитуду изменения тока, повышает КПД генератора.

Фазы попеременно заменяют друг друга. Снижается уровень вибрации, уменьшается шумовой эффект. Повышается срок службы, дольше не вырабатывается крепежный вал.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

Схема работы ветрогенератора

  1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
  2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
  3. Раз в три года металлические детали покрывают антикоррозийной краской.
  4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Цена за 1квт мощности

4-я причина – высокая цена. Не ведитесь на цены продавцов в прайс листах. В них никогда не показывается реальная стоимость всего необходимого оборудования. Поэтому цены всегда умножайте на 2, даже при выборе так называемых готовых комплектов.

Но и это еще не все. Не забудьте про эксплуатационные расходы, доходящие до 70% от стоимости ветряков. Попробуйте поремонтировать генератор на высоте, либо каждый раз демонтировать и разбирать-собирать мачту.

Еще не забудьте про периодическую замену АКБ. Поэтому не рассчитывайте, что ветряк может вам обойтись в 1 доллар за 1квт эл.энергии.

Когда вы посчитаете все реальные затраты, окажется что каждый киловатт мощности такого ветрогенератора, обошелся вам минимум в 5 баксов.

Электрогенератор своими руками: расчет мощности устройства

Изготовление любого ветряка для частного использования начинается с подготовительного этапа – расчета мощности устройства. Так, например, для работы водяного отопления нужно будет установить ветряк высотой не менее 5-6 метров. При этом, использовать для обогрева лишь энергию ветра не получиться: скорость ветра достаточно переменчива. А вот в качестве дополнительного источника, который позволит сэкономить средства, использовать ветер можно.

Чтобы самому рассчитать мощность ветрогенератора, следует определить силу воздушного потока.

Для этого можно воспользоваться многочисленными формулами, которые представлены в сети. Наиболее простым решением будет использование калькулятора, который рассчитывает силу ветра самостоятельно. Вам, при этом, нужно будет лишь вбить в программу нужные значения. Чаще всего это: площадь, на которую дует ветер, плотность и скорость ветра.

Кроме того, для работы понадобится электрическая схема ветряка, подробные чертежи конструкции, которые можно нарисовать на обычном листе бумаги или визуализировать при помощи компьютерной программы для трехмерного моделирования.

Электрогенератор своими руками: расчет мощности устройства

Изготовление любого ветряка для частного использования начинается с подготовительного этапа – расчета мощности устройства. Так, например, для работы водяного отопления нужно будет установить ветряк высотой не менее 5-6 метров. При этом, использовать для обогрева лишь энергию ветра не получиться: скорость ветра достаточно переменчива. А вот в качестве дополнительного источника, который позволит сэкономить средства, использовать ветер можно.

Чтобы самому рассчитать мощность ветрогенератора, следует определить силу воздушного потока.

Для этого можно воспользоваться многочисленными формулами, которые представлены в сети. Наиболее простым решением будет использование калькулятора, который рассчитывает силу ветра самостоятельно. Вам, при этом, нужно будет лишь вбить в программу нужные значения. Чаще всего это: площадь, на которую дует ветер, плотность и скорость ветра.

Кроме того, для работы понадобится электрическая схема ветряка, подробные чертежи конструкции, которые можно нарисовать на обычном листе бумаги или визуализировать при помощи компьютерной программы для трехмерного моделирования.

Неоспоримая польза ветрогенератора

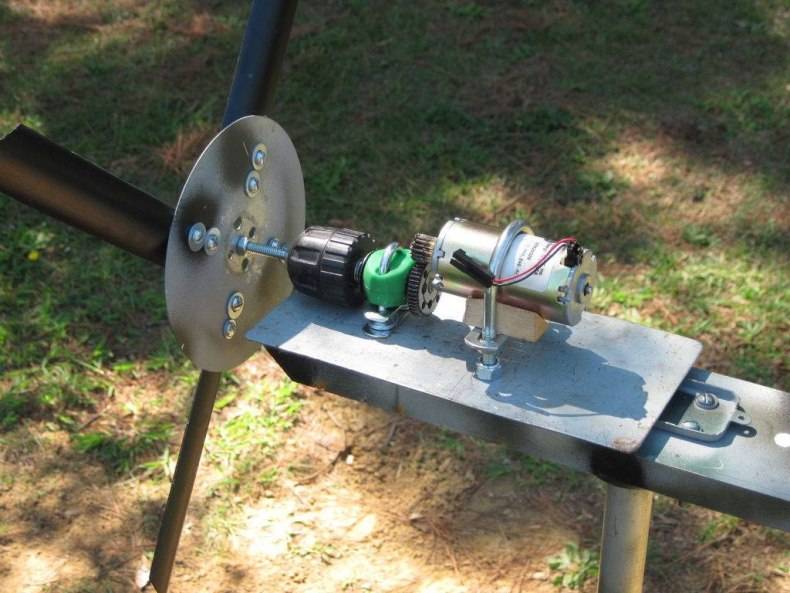

После просмотра многочисленных фото самодельного ветрогенератора, интересующиеся работой личности сталкиваются с вопросом, а насколько практичным будет стационарная установка.

Конструкция способна выступать в роли дополнительного и постоянного источника электроэнергии.

Благодаря функционированию устройства, получится эксплуатировать такие приборы как:

  1. Лампы.
  2. Отопительное оборудование.
  3. Бытовую технику.
  4. Бойлеры.

Отлично зарекомендовали себя схемы, которые предполагают наличие аккумулятора, в нем накапливается ресурс, если необходимости снабжения постройки на данный момент нет.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
