Как самостоятельно сделать ввод воды в дом из скважины

Оборудование и устройства для домашней проводки воды

В зависимости от того, как глубоко проходит вода и будет сделана скважина. Выбирают подходящее оборудование.

Специалисты разработают для вас схему по которой водоснабжения будет работать автономно. Но можете взять нужный вариант на специальном ресурсе в интернете и узнать как выбрать автономную канализацию.

Чтобы скважину обслуживало автономное оборудование нужно поставить агрегат, у которого диаметр 3 либо 4. Там должна быть защита от «хода сухого». Благодаря этому, когда в скважине будет минимум воды, насос не перегреется, не сломается. По технологии нужно установить кессон из пластика либо стальной. Кессон ставят так, чтобы свободно к нему подходить, осматривать, чистить, а вода или грязь извне не попадала.

  1. Трубы, по которым вода идёт со скважины от 25 до 32 мм в диаметре. Лучше всего брать металлопластиковые. Материал полимерный. Его легко согнуть, он устойчивый к коррозии. В землю заглубляют трубы от 30 до 50 см.
  2. Нужно установить канализацию. Это септик, имеющий камеры приёма и система, которая очищает стоки.

Устройство источника выбираем самый лучший

Еще до начала работ необходимо выбрать наиболее подходящую систему подведения воды к дому

На этапе планирования важно решить 2 задачи:

  • выбор наиболее подходящего источника;
  • поиск оптимального места для установки — от этого будет зависеть схема подвода жидкости.

Виды

Водоснабжение дома может обеспечить песчаная или артезианская скважина. Эти варианты различаются по типу оборудования, производительности и стоимости, поэтому перед тем как провести воду в дом, следует изучить все основные характеристики.

Песчаная. Такая скважина отличается относительно небольшой глубиной — в пределах 10-50 м. Из этого слоя удается извлечь чистую воду, однако обойтись без фильтров не получится. Объясняется это возможным присутствием в жидкости различных примесей.

Из преимуществ стоит назвать сравнительно небольшие затраты на покупку оборудования и бурение. В списке недостатков — небольшой срок службы (около 10-15 лет) и малая производительность. Такое устройство водопровода может подавать не более 5 куб.м/час. Чаще всего песчаные скважины рекомендуют для установки на даче или в небольшом коттедже, где проживают 1-3 человек.

Артезианская. Для такого источника необходимо делать скважину глубиной от 100 м и более. Есть у такой скважины в частном доме плюсы и минусы. Из преимуществ выделяют:

  1. Высокая производительность — около 10 куб.м/ч. Благодаря таким показателям источник может обеспечивать водой участок и коттедж с 4-6 жильцами.
  2. Чистая вода.
  3. Длительный срок эксплуатации до 50 лет.

Выбор места

Расположение скважины крайне важно, так как эта схема влияет на удобство эксплуатации и срок использования. Наиболее важными являются несколько показателей

  1. В доме или вне дома. Несколько лет назад была востребована скважина внутри дома. Этот вариант является максимально удобным в тех коттеджах, где кухня размещается в цокольном помещении. Недостатком можно назвать сложность промывки оборудования в случае его засорения. При выходе из строя первого источника бурить скважину рядом второй раз не получится. Чтобы облегчить доступ к основному оборудованию, стоит выбрать место за пределами дома.
  2. Удаленность от септика или выгребной ямы. На супесях и суглинистых грунтах водонасосное оборудование должно располагаться на расстоянии от 20 м и более от выгребных ям. Если речь идет о песчаном грунте, то бытовые стоки должны быть на удалении 50 м и более.
  3. Расстояние до фундамента. Небольшой колодец для водоснабжения в частном доме должен находиться на расстоянии 5 и более метров от фундамента. Объясняется это тем, что при всасывании жидкости со скважины насос будет вытягивать и мелкие частицы рыхлого грунта. Если на территории планируется установка артезианского источника, то он мало влияет на слои грунта.
  4. Стоимость. Чем дальше от коттеджа будет находиться колодец, тем больше вложений потребуется для прокладки водопровода.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь большей глубины используют бурильную вышку, лебедки и штанги. Штанги соединяются между собой (чаще с помощью резьбы), а последняя должна быть оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть, что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие воды. Однако нас не интересует влажная почва, свидетельствующая о достижении водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в ходе работ в скважину опускается обсадная труба (пластиковая или металлическая). Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из скважины определенного количества м.куб. воды (зависит от почвы и состояния водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода, процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда будет сливаться откачанная из скважины вода.

Типы труб для водопровода

Существует несколько основных типов труб, использующихся в монтаже водоснабжения частного дома в зависимости от назначения:

  • Металлопластиковые. Трубы водоснабжения из алюминия, покрытого со всех сторон пластиком, не подвержены коррозии и отлично гнутся. Но стоит иметь ввиду, что они не выдерживают температуры выше 95 градусов. С такими трубами всегда необходимо будет следить за работой котла. Установить металлопластиковые трубы водоснабжения не составляется труда и самому. Главное – следить за тем, чтобы в процессе монтажа все стыки были соединены герметично. Не совсем подходят на наружного трубопровода
  • Стальные. Считаются одними из самых прочных и долговечных. При монтаже водоснабжения своими руками эти трубы необходимо монтировать, постоянно нарезая резьбу во всех точках соединения. Нередко при монтаже используется сварочный аппарат.
  • Полиэтиленовые. Идеальны для установки системы для разводки воды. Они достаточно устойчивы к перепадам температур, достаточно просты для монтажа, так как обладают пластичностью.
  • ПВХ. Для домашнего пользования данный материал не рекомендован из-за способности вступать в химическую реакцию.
  • Полипропиленовые. Достаточно бюджетный вариант. Но в то же время долговечный, так как не подвергается со временем коррозии. Монтаж и установка таких труб производится, как правило, с помощью сварки.

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Подземный трубопровод

Схема внешнего трубопровода с системой подогрева трубы.

Также пригодится поворотное соединение для ПНД-труб и набор дополнительных фитингов. Используйте только качественные изделия, мы рекомендуем остановить выбор на итальянских производителях.

Итак, инструкция по прокладке труб от скважины к дому:

На глубину промерзания почвы (для каждого региона своя, средняя полоса России – около 5 метра) выкапываем траншею от скважины к дому. Лучше прокладывать коммуникацию по кратчайшей прямой линии, так как тогда не понадобятся поворотные стыковочные узлы, да и расход материалов будет ниже;

Производим земляные работы

На дно траншеи подсыпаем слой песка высотой 10 – 20 см, с небольшим уклоном в сторону скважины (1% будет достаточно). На эту подсыпку укладываем трубу;

Укладываем трубу на песчаную подушку.

Один конец шланга заводим в кессон и соединяем с помощью колена и фитингов с водоподъемной трубой;

Заводим трубу в кессон и соединяем ее с подъемной веткой.

Второй конец заводим в специальное отверстие в фундаменте дома или цоколе, место входа снабжаем втулкой из пластика и тщательно герметизируем силиконом или другим герметиком;

Делаем ввод сквозь стену фундамента или цоколя.

Трубу засыпаем слоем песка так, чтобы она была укрыта на высоту 15 см, затем засыпаем траншею землей. Камни в земле попадаться не должны, трамбовать засыпку нельзя.

Обсыпаем трубу и закапываем траншею.

В нижней части трубы лучше предусмотреть дренажный кран для слива воды из скважины в случае консервации участка на зиму.

В нижней точке горизонтальной трубы или на вертикальном участке внутри скважины можно врезать кран для слива воды.

Что такое скважинный оголовок и зачем он необходим

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

  • Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
  • Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
  • Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
  • Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

Рис. 2 Оголовок в разрезе на обсадной трубе

  • Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
  • Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
  • Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Составление договора с водоканалом

Когда уставший, но счастливый будущий клиент городского водоканала закажет, соберет, проверит, заверит и согласует все документы, а его проект одобрят чиновники архитектурного управления, можно составлять и заключать договор подключения к водоснабжению с соответствующей организацией. В городе их несколько, и какая именно ведает конкретным адресом нужно узнавать в городской администрации.

Для большей уверенности можно привлечь к составлению договора, но в большинстве случаев он носит стандартный типовой смысл. Организация обязуется подготовить систему и коммуникации нового абонента для подключения к подотчетным ей городским водопроводно-канализационным сетям, и произвести это подключение. Владелец участка с жилым домом или застройкой обязуется подготовить капитальный объект к подключению водоснабжения и оплатить услуги организации-подрядчика.

Тарифы на подключения формируются отдельно каждой организацией, поэтому в разных регионах стоимость этой процедуры варьируется, но не менее 1000 рублей за метр.

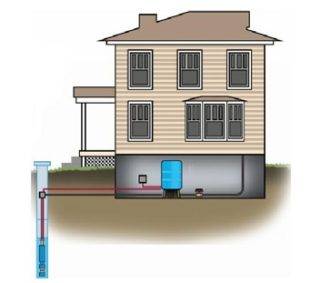

Правильное расположение ввода воды в дом

Вода в частный дом в подавляющем большинстве случаев заводится от трех источников: скважина, колодец и центральное водоснабжение. При этом узел прохода фундамента и пола меняется не существенно, но изменяется то, что следует сразу за ним: при центральном водоснабжении не требуется блок автоматики и гидробака, однако одно из частых требований — установка счетчика.

Существуют два метода обустройства скважины: с кессоном и со скважинным адаптером. Если на участке нет бани или гаража, и вы не планируете делиться водой с соседями, то адаптер — идеальный вариант. Подробнее о преимуществах адаптера вы можете почитать в этой статье. При рассмотрении вопроса, куда в доме ввести водопровод, надо учесть, где будет располагаться гидробак, реле давления и сухого хода при необходимости, также не следует забывать о фильтрации воды и водоподготовке. При обустройстве скважины кессоном автоматику и фильтра можно разместить в нем.

Если вы хотите колодец, то существуют 2 варианта, как провести воду в дом: если присутствуют ограничения по пространству, то лучше установить насосы со встроенной автоматикой. Для этого отлично подойдут колодезные насосы Grundfos SBA или Dab Divertron. Если в вашем доме есть отдельное техническое помещение, то можно рассмотреть вариант с насосной станцией. Однако при этом следует учесть, перепад между станцией и уровнем воды в колодце не должен превышать 8 м.

Обычно ввод делается возле стены. Узел ввода (условно к нему можно отнести и фильтр, и реле давления, реле сухого хода, выход половинчатого крана на улицу, гидроаккумулятор), занимает ширину около 0,5 метра на стене.

Совет! На этапе проектирования своего жилого дома заложите место под котельную. В техпомещении вы сможете разместить оборудование, провести всю коммуникацию, а также избавит от шума насосной станции.

Заранее определитесь с расположением скважины или колодца на участке, чтобы минимизировать расстояние от источника водоснабжения до ввода в дом. Это позволить не только сократить объем земляных работ, но и позволит понять, в какую сторону сделать закладную в фундаменте.

Выбор типа скважины

Наличие воды в доме является основной составляющей комфортного существования человека

Для организации системы водоснабжения коттеджа, включая баню, бассейн, все сантехнические точки дома используют песчаный или артезианский источник.

Первый имеет глубину от 15 до 40 метров в зависимости от рельефа местности и точки залегания водоносного пласта. Перед бурением песчаного гидротехнического сооружения желательно провести разведывательные гидрогеологические изыскания. Преимущества такой скважины:

  • срок службы — 10-15 лет;
  • хорошее качество воды, которую можно пить сразу, часто даже не приходится ставить сложные фильтровальные системы обезжелезивания или обратного осмоса;
  • возможность бурения своими руками, процесс займет от 2 до 5 дней;
  • производительность — 0,5-1,5 м3/час;
  • минимальное заиливание источника при условии его расположения в крупнофракционном песке.

Строение артезианской скважины и скважины на песок

Скважину на песок можно свободно консервировать на зимний период, если это необходимо.

Артезианский источник имеет глубину от 50 до 200 метров. Уровень залегания водоносного пласта зависит от объема ресурса в пойме реки конкретного региона. Скважина имеет высокую производительность  2-5 м3/час. Это позволяет снабжать водой одновременно несколько больших коттеджей или даже небольшой поселок. Бурение артезианского источника выполняют только с применением сложной техники. К тому же на скважину такого типа нужна лицензия/разрешение. Ресурсы артезианского источника облагаются налогом. Срок службы скважины — около 50 лет.

Выбор места под бурение

Скважина должна быть расположена так, чтобы были соблюдены расстояния, гарантирующие ее защиту от загрязнений

Перед устройством водопровода от скважины в частном доме своими руками важно определиться с местом расположения источника. Оно должно соответствовать таким критериям:

Удаленность от жилой постройки минимум на 5 метров.
Расстояние между скважиной и точкой сброса канализационных отходов должно быть максимальным, но не меньше 15-20 метров.
Важно сохранить возможность свободного подъезда к источнику. Он может понадобиться при проведении ремонтных работ или технического обслуживания.. Определить место бурения (предполагаемого расположения водоносного пласта) можно с помощью профессионалов или по внешним признакам

О близком расположении подземной жилы свидетельствуют:

Определить место бурения (предполагаемого расположения водоносного пласта) можно с помощью профессионалов или по внешним признакам. О близком расположении подземной жилы свидетельствуют:

  • буйная растительность, отличающаяся сочностью даже в жару;
  • обилие мошкары в искомой зоне вечером;
  • любовь собак к месту расположения водоносного горизонта в жаркие дни;
  • густой клубящийся туман утром над водоносным горизонтом.

Возможности подведения воды

Есть два варианта подвода воды в помещение дачи. Цена у них разная, но сначала надо определиться, что именно будет целесообразно сделать именно в вашем случае.

Схема подвода воды в дом из колодца

Итак:

  • Если по близости проходит трубопровод с централизованным снабжением. Тогда можно врезку сделать туда. Только это будет затратный вариант. Вам потребуется получать разрешение, делать проект и после этого вам вполне могут навязать и исполнителя работ в качестве «сертифицированной фирмы». А это все затраты и причем не малые;
  • Автономное водоснабжение, этот вариант прекрасно подойдет для загородного дома.  Здесь будут и не малые преимущества.

Преимущества воды из колодца:

  • Подвод воды из колодца в дом стоимость будет намного ниже. Причем заплатив раз, вам больше не потребуется доплачивать. И это особенно актуально при поливе;
  • Вам не потребуется получать разрешения и платить за разработку плана. А это находится в монополии государства и стоит довольно много;
  • Здесь вы сможете сделать все полностью своими руками и причем не прибегая к посторонней помощи, а это существенно снизит затраты.

Дворовая магистраль: проведение водопровода от скважины

Для проведения водопровода на участке можно использовать разные виды труб:

Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.

Металлопластиковые трубы – алюминиевые трубы, покрытые снаружи и изнутри полиэтиленом. Такие трубы чувствительны к промерзанию почвы, но устойчивы перед коррозией и солнечным излучением. Изгиб трубы на угол 90° и больше возможен только с применением фитингов.

Железные трубы надежны и долговечны, однако поддаются коррозии.

Полипропиленовые трубы часто используются при монтаже водопровода своими руками. Материал имеет хорошие эксплуатационные характеристики: не окисляется, прост в монтаже, надежен и долговечен (срок службы – около 50 лет).

Инструменты для проведения трубопровода:



  1. Для монтажа стального или медного водопровода:
    • разводной, газовый и гаечные ключи;
    • заглушки, муфты, переходники, сгоны.
  2. Для монтажа водопровода из металлопластиковых труб:
    • разводной, газовый и гаечные ключи;
    • фитинги, фум-лента.
  3. Для монтажа полипропиленовых труб потребуется паяльник с насадками.

Трубопровод можно проложить двумя способами:

  • через траншею;
  • поверх земли.

В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод. Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.

Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.

Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.
