Выгребная яма своими руками – обзор и сравнение вариантов конструкций

Достоинства и недостатки

Описывая выгребную яму не обойтись и без перечисления ее достоинств и недостатков, а тех и других у системы примерно поровну.
Из достоинств:

1. Легкость в строительстве: сделать выгребную яму на своем участке сможет даже начинающий строитель, никогда ранее не занимавшийся такими проектами.
   Схема строительства ямы проста и незатейлива, а сама она ввиду своей исключительно функциональной роли не нуждается в украшательствах; Защиты экологии. Конструкция ямы препятствует выходу неочищенных канализационных стоков в грунтовые воды, а значит защищает колодцы, скважины и сам сад от заражений.
2. Понятная эксплуатация. Яма используется только как резервуар для хранения стоков, в ней нет сложных деталей которые могли бы привести эту конструкцию в нерабочее состояние. Нечистоты либо очищаются при помощи фильтров, либо вывозятся ассенизаторами.

Нет ни одной идеальной системы без недостатков. Минусы есть и у выгребных ям:

1. Неприятные запахи. Они неизбежно появятся при заполнении ямы стоками, но своевременное их очищение или удаление при помощи ассенизаторских машин позволит этот недостаток нивелировать.
2. Эксплуатация. Рано или поздно ямы заполняются и чтобы от этого недостатка избавиться, придется вызывать ассенизаторов. Особенно часто к услугам ассенизаторов вынуждены прибегать жильцы частных домов из-за использования бытовых приборов, увеличивающих объем канализационных стоков, в таких случаях машины вызывают еженедельно.
3. Срок годности. Выгребная яма из кирпича имеет свой, весьма ограниченный срок годности – в среднем это 15 лет. За эти годы кирпичная кладка постепенно разрушается под воздействием химических элементов воды. Срок работы можно увеличить, если своевременно ремонтировать кирпичную кладку вставляя бетонные вставки.

Выгребная яма прослужит до 15 лет

Выбор и монтаж пластикового резервуара

Сегодня пластиковые емкости довольно активно применяют при обустройстве локальной канализации – выгребная яма из полимеров устойчива к гниению и старению, благодаря чему способна прослужить несколько десятков лет.

Легкий вес конструкции облегчает процесс монтажа. Но легковесность бака может спровоцировать и то, что под действием давления грунта в процессе эксплуатации он просто выдавится на поверхность.

Чтобы предупредить выталкивание, контейнер крепят к железобетонной плите, уложенной на дно котлована, либо же фиксируют якорем, удерживающем пластиковый бак на своем месте.

Единственный недостаток тонкостенных контейнеров – уязвимость к механическим повреждениям, исправить ситуацию помогает армирование стенок стеклопластиком

Технология рытья котлована и подготовки основания практически не отличается от выше описанного процесса. Под установку контейнера выкапывают яму такого размера, чтобы дистанция между земляными стенками и пластиком составляла 30-40 см.

Дно выкопанного котлована выравнивают и заливают бетонным слоем толщиной в 20 см, проверяя горизонтальность плоскости с помощью строительного уровня.

Сверху застывшей бетонной плиты устанавливают пластиковый накопитель. Его опускают вниз с помощью веревок.

Некоторые умельцы для защиты стенок резервуара от давления грунтовых масс сооружают кожух, выполненный из металлической сетки, либо же возводят кирпичную кладку.

По завершению установочных работ наружные стенки емкости уплотняют слоем земли. Чтобы при засыпке конструкция случайно не треснула под толщей окружающего ее грунта, по мере уплотнения стен нужно постепенно заливать в нее воду. После завершения монтажа воду можно откачать с помощью насоса.

Выгребная яма накопительного типа готова. Остается только подвести к ней канализационные отводы, проложив их под небольшим наклоном. Направляют его в сторону приемной емкости. На погонный метр канализационного трубопровода должно приходиться 2 – 3 мм уклона.

Патрубки для труб подсоединяют, используя муфты соответствующего размера. Для повышения герметичности системы места стыков покрывают силиконовым герметиком.

Верхний плодородный слой земли, изъятый при копке котлована, смело можно использовать для подсыпания грядок приусадебного участка, а грунт из глубины – для воплощения ландшафтного дизайна

На финальной стадии устанавливают крышку на люк, а вокруг самой емкости выравнивают земную поверхность.

Если вам нужная выгребная яма с переливом, то есть вариант сделать ее из еврокубов:

Классификация сточных резервуаров

Классификация выгребных ям осуществляется по двум основным критериям: конструктивному исполнению и типу используемого материала для сооружения стенок.

Варианты конструктивного исполнения

Выгребная яма может быть обустроена в виде поглощающего колодца или герметичного накопителя. В первом случае днище резервуара просто засыпают слоем мелкого гравия или щебня, который будет отвечать за фильтрацию стоков.

Поглотительные колодцы устраивают в основном для сбора и очистки “серых” канализационных стоков от стиральных, посудомоечных машин, душевых и т.д. На скальных, полускальных породах и глинистых грунтах (глинах, суглинках, супесях) обустраивать выгребные ямы без дна нельзя.

Для организации фильтрующего колодца необходимы грунты с фильтрационными возможностями.

Частично герметичные конструкции удобны тем, что не требуют регулярной откачки. На первом этапе эксплуатации вода просачивается в землю довольно быстро.

Однако со временем, при устройстве на грунте с прослойками суглинка, на дне емкости может накапливаться ил, затрудняющий фильтрацию. Это приводит к потребности в более частой чистке колодца.

Проходя через дренажное дно, стоки будут последовательно очищаться и проникать в подстилающие слои. Между кровлей водонасыщенного пласта и условным днищем фильтрующего колодца должно быть по минимуму 1 м

Отдавая предпочтение частично герметичным конструкциям, опытные хозяева рекомендуют разделять стоки, обустраивая отдельные выгребные ямы:

• первая – для отработанной воды;
• вторая – для туалета.

В этом случае туалетная яма будет наполняться медленнее, а потому реже нуждаться в откачке спецтехникой. А стоки из кухни и ванной, в составе которых присутствует мизерное количество нерастворимых включений, будут почти полностью просачиваться через фильтр в грунт.

Негерметичные конструкции допускается обустраивать лишь при условии, что слив не превышает 1 куб. м/сутки. В конструкциях этого типа для ускорения разложения примесей и улучшения качества очистки рекомендуется использовать специализированные средства для выгребных ям.

Если сравнивать эти два типа конструкций, то закрытые герметичные резервуары предпочтительнее в том плане, что они более безопасны для окружающей среды (+)

При устройстве герметичной выгребной ямы закрытого типа дно резервуара полностью бетонируют. Для обустройства дна в резервуарах используют специальные плиты, цементную заливку или кирпичную кладку.

Стены накопителей также выполняют из строительных материалов: монолитного бетона, ж/б колец, обожженного кирпича, пеноблоков. Стенки и дно канализационной конструкции полностью покрывают гидроизоляцией.

Типы применяемых материалов

В зависимости габаритов конструкции, а также накапливающего или фильтрующего принципа действия, сооружение для сбора сточных вод может представлять собой:

• яму из покрышек;
• пластиковый контейнер;
• резервуар из бетонных колец;
• сооружение с кирпичными стенками.

Выбор подходящего варианта зависит от условий местности и возможностей хозяина участка. Главное требование к материалу, используемому для устройства накопительной емкости, заключается в предотвращении просачивания стоков в контактирующие с ней грунты.

Материал должен отлично сопротивляться давлению грунта, а также быть устойчив к воздействию агрессивных сред, к числу которых и относят канализационные стоки. По этой причине использование металла или дерева, быстро разрушающихся под действием влаги, является неоправданным.

Из чего можно сделать выгреб?

В качестве материала для стен такой канализации используют самые разные материалы:

• кирпич;
• монолитный бетон;
• готовые бетонные плиты;
• бетонные кольца;
• древесину;
• газосиликатный блок;
• пластик и т.п.

Кирпичная кладка для выгреба вполне подходит, но ее монтаж отнимет немало времени. По затратам выйдет недешево, но имеет смысл рассмотреть этот вариант, если в распоряжении владельца участка имеется достаточное количество невостребованного на другие нужды кирпича.

Конечно, особая красота здесь не нужна, но и совсем уж некачественный кирпич брать не стоит, все же постоянное воздействие стоков оказывает на стенки ямы серьезное разрушительное воздействие.

Некоторые начинающие каменщики предпочитают набивать руку именно на таких объекта, поскольку все огрехи все равно будут скрыты под слоем гидроизоляции и верхним перекрытием. Но избыточная небрежность может сыграть с неопытным мастером злую шутку: неровная кирпичная стена на поверку нередко оказывается крайне непрочной.

Сооружение выгребной ямы из кирпича потребует времени и сил, но это неплохой способ отточить навыки каменщика для начинающего мастера

Газосиликатный блок по размерам заметно больше кирпича. С таким материалом работа пойдет быстрее. Древесина – не самый лучший выбор из-за этого же разрушающего воздействия стоков.

Яму, отделанную досками, придется ремонтировать практически каждый год. Заливку монолитным бетоном выполняют традиционно: с помощью опалубки. На дне оставляют просвет для песчано-гравийного фильтра. Конструкцию в обязательном порядке армируют.

Бетонные кольца – самый популярный и удобный выбор для сооружения выгребной ямы. Но следует помнить, что некачественные конструкции неприемлемы. Конечно, выгреб – это не колодец, однако и его нужно построить правильно. Сколов, трещин и других подобных повреждений на конструкции быть не должно.

Если запланирован монтаж выгребной ямы без дна с проницаемыми стенками, можно использовать бетонные кольца, на которых уже выполнена перфорация

Минусом бетонных сооружений признают внушительный вес конструкции, который осложняет установку и затрудняет ремонт. Что нужно делать, если просели бетонные кольца канализационного пункта, описано здесь.

Пластиковые емкости широко используют для создания герметичных выгребных ям, но если сделать отверстие под фильтр, можно использовать емкость для канализации без дна. Пластик – материал легкий.

На всякий случай можно утяжелить или закрепить пластиковую емкость. Особенно, если в зимний период она остается незаполненной, чтобы конструкция не была вытеснена промерзшим грунтом или не всплыла во время паводка.

Отдельно стоит упомянуть еще один вариант – выгребная яма из отработанных покрышек. Соорудить ее несложно: выкапывают круглую яму, подходящую по размеру, а внутрь кладут покрышки, одну на другую.

Покрышки защищают стенки ямы от обрушения и препятствуют проникновению стоков в грунт. Шины следует соединить между собой, а стыки обработать герметиком. На дно сооружения кладут традиционный песчано-гравийный фильтр.

Соорудить выгребную яму без дна из старых покрышек несложно, однако следует помнить о высокой проницаемости такого сооружения и его малом сроке эксплуатации

Ставить яму из шин принято в песчаных грунтах, на участках с низким залеганием грунтовой воды, где нет угрозы обильного весеннего паводка. Иначе в паводковый период возможно заражение окружающей среды неочищенными сточными массами при разгерметизации стыков.

Преимущества такого сооружения состоят в невысоких затратах времени и использовании недорогих материалов. Но стоит понимать, что срок эксплуатации подобного сооружения невелик – всего несколько лет.

Выбор месторасположения сливной ямы

Очистное сооружение и накопитель обустраиваются на участке с учетом норм и правил, описанных в ГОСТ, СНиП.

Основные рекомендации:

• герметичный накопитель может находиться на расстоянии 5 м от жилого объекта (но это допустимо в крайнем случае, когда на участке недостаточно места), дренажный колодец обустраивается дальше – от 25 м;
• от соседнего участка отступают 10 м до выгребной ямы;
• расположить накопитель или дренажный колодец следует на расстоянии 30-50 м от природного водоема;
• до хозяйственных построек должно быть 15 м;
• котлован роется на расстоянии 2-4 м от дороги.

Чтобы сточные воды не попали на садовый участок или огород, следует отступить не менее 5 м и только после этого переходить к монтажу.

Правила расчета

Расчет герметичной выгребной ямы

Для расчета применяется следующая формула:

V ямы = к-во дней х число чел. х V сут/чел,

где:

• к-во дней – периодичность в днях, с которой производится выкачивание ямы (рекомендовано в месяц 2 раза, поэтому 15 дней),
• число. чел –  число человек, которые постоянно проживают в доме,
• V сут/чел. – расходное количество воды в сутки на одного человека (приблизительно 150-200л),
• V ямы – объем выгребной ямы.

Если одним человеком в день потребляется приблизительно 150 литров воды, то для семьи из трех человек емкость должна быть объемом около 6,75 м3.

15 дней x 3 человека x 150 литра = 6750 литра или 6,75 м3

К этому объему 6,75 м3 необходимо заложить запас для перестраховки от неожиданных событий, которые могут по различным непредусмотренным причинам отсрочить откачку сточных вод.

Примеры объемов пластиковых емкостей (большой объем желательно разбить на 2 части)

Здесь нужно учесть все ситуации, возможность возникновения которых существует в конкретных условиях местности расположения дома. То есть в формулу, по которой производится расчет объема выгребной ямы, необходимо заложить несколько дополнительных дней, чтобы обеспечить себе запас времени для устранения появившихся проблем без нанесения ущерба. В рассмотренном примере уместной будет емкость объемом 9 кв м.

Предложение производителей емкостей для септика достаточно велико для того, чтобы иметь возможность подобрать резервуар нужного объема, но бывают ситуации, когда контейнера необходимого объема нет. В таком случае нужно приобретать аналогичную модель, имеющую обязательно больший объем.

Расчет размеров выгребной ямы

Размеры выгребной ямы рассчитываются исходя из объема. Приблизительно в данном случае размеры могут быть следующими: длина – 2,5 метра, глубина – 1,8 м, ширина – 2 м.

Соотношение глубины ямы к ее ширине

Глубина выгребной ямы назначается в зависимости от расположения грунтовых вод. Когда воды расположены выше 2 метров – рекомендуется не строить яму, а воспользоваться пластиковыми емкостями или цистернами требуемого объема. Оптимальным вариантом в такой ситуации будет наземное, а не подземное накопительное или очистное сооружение.

Совет от профессионала: Глубина ямы не должна быть больше трех метров, иначе не каждый илосос сможет эффективно очистить выгребную яму, поскольку их шланг имеет длину зачастую именно 3 метра.

Объем емкости выгребной ямы необходимо обязательно согласовать с подрядчиком, которым будут предоставляться услуги откачки и вывоза стоков. Нужно определиться с периодичностью работ, возможностью вывоза объема за один раз, с подбором наиболее экономной и выгодной схемы.

Стоит учесть, что часть длины шланга может потребоваться для доступа к яме

Можно даже выбрать вариант уменьшения емкости резервуара и, соответственно, его более частой очистки. Подсчет наиболее выгодного варианта осуществляется для каждого конкретного случая.

Расчет фильтрующей выгребной ямы без дна

Выгребная яма без дна имеет отличие от герметичной: в ней стоки очищаются анаэробными бактериями и частично уходят в землю. Однако и такая конструкция нуждается в периодической откачке, хотя и значительно реже. Кроме того, еще больше удлинить период откачивания поможет применение специальных биопрепаратов.

Расчет оптимальных объемов выгребной ямы производится следующим образом:

• В сутки на одного человека приходится в среднем 150 л стоков. Но, при использовании бытовых приборов, потребляющих воду, стоки от которых планируется сливать в выгребную яму, объемы увеличивают до 500 л.
• Всегда необходимо рассчитывать тот объем стоков, который максимально возможен.
• На семью из трех человек в сутки в среднем приходится порядка 600 л сточных вод.
• Определяя, какая должна быть сливная яма, необходимо учитывать, что ее минимальный объем должен превышать объем стоков за сутки в три раза. В данном случае объем сливной ямы равен 1,8 кубометров.

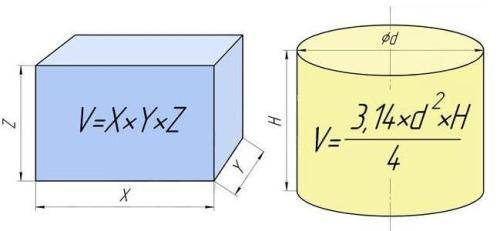

Формулы определения объема в зависимости от размеров

Размеры будущей ямы рассчитываются аналогично размерам герметичной емкости. Четких правил о соотношении сторон здесь не существует, однако лучше подобрать такую глубину, чтоб она, как минимум, в два раза превышала длину и ширину ямы (диаметр в случае цилиндрического септика).

Это точно Вас заинтересует:

• Устройство канализации: местная или автономная канализация, она же — и локальная канализация
• Железнение
• Внешняя канализация для нашего дома — трубопровод, уклон трубы, двухкамерный септик
• Канализация, канализационные трубы, уклон канализационной трубы — прокладка трубопровода внутренней системы канализации
• Септик для дома
• Уплотнение бетона, штыкование бетона
• Раствор для кладки блоков
• Армопояс (армированный пояс) Железобетонные балки над проемами
• Сколько цемента нужно на куб раствора? Сколько цемента или клея нужно для кладки куба блоков?
• Армопояс Армированный пояс Армопояс своими руками

Герметичные резервуары для стоков

Эти резервуары представляют собой емкости, сделанные из бетона, пластика, металла и других материалов, не пропускающих воду. Благодаря герметичности жильцы будут избавлены от неприятных запахов. Однако подобное устройство выгребных ям в частном доме предполагает частый вызов бригады ассенизаторов, чтобы убирать накопившиеся стоки.

Накопительные емкости из пластика могут монтироваться параллельно, что увеличивает их объем. Герметичные резервуары монтируются надземным и поземным способами. Первый вариант потребуется для земельных участков с близким расположением грунтовых вод.

Выгребная яма, санитарные нормы

Особенности строения обеспечивают очистку сточных вод за счет природных фильтров

При обустройстве такой ямы важно учитывать санитарные нормы (СанПиН) и строительные нормы (СНиП), согласно которым выгребная яма должна находиться на удалении:

• От жилых сооружений — 10-15 м;
• От границ своего участка — 2 м;
• От колодца — 20 м;
• От газовой магистрали — свыше 5 м;
• Глубина выгреба зависит от уровня залегания грунтовых вод и должна быть не более 3 м.

Если рельеф участка сложный, то лучше не устраивать сточную яму в низине. При весенних паводках есть большая вероятность ее затопления, что станет причиной заражения грунтовых вод.

Система фильтрации

На участках без центральной канализации для фильтрации стоков могут применяться два основных способа — механический и биологический. Самый простой вариант фильтра грубой очистки — формирование дренажного слоя из гравия, битых кирпичей и песка внутри выгреба.

Организация такой фильтрации не представляет большой сложности, однако следует учитывать тип исходного грунта. В идеале это песчаные и торфяные почвы. От фильтрующей способности грунта будет зависеть допустимый объем стоков. Также в соответствии с санитарными нормами дно колодца для фильтрации сточных жидкостей должно минимум на один метр быть выше уровня грунтовых вод.

Особенности конструкции

Жесткие требования к конструкции выгребной ямы не предусмотрены. Тем не менее, есть правила монтажа, которые следует соблюдать. Они необходимы, чтобы исключить возможность загрязнения окружающей среды, грунтовых вод и участка. Соблюдение рекомендаций позволит избежать неудобств, связанных с последующей эксплуатацией.

Рассмотрим особенности конструкции на примере выгребной ямы своими руками без дна. Такой выгреб имеет смысл делать на дачных участках, где люди проживают редко и объем канализационных стоков не превышает один кубический метр в сутки. Конструкция представляет собой фильтрующий колодец с боковыми стенками без дна, к которому подведена канализационная труба

Важно проконтролировать уклон слива, чтобы сточные воды проходили в колодец самотеком

На последнем этапе делается дренаж дна и перекрытие, в котором предусматривается люк для осмотра и откачки жидкости по мере надобности. Если между вырытой ямой и стенками колодца есть пустоты, их имеет смысл также засыпать дренажной смесью.

Расстояние от дома до ямы

До устройства септика на выбранном участке следует ознакомиться с требованиями, отраженными в СанПиН 42-128-4690-88, СНиП 2.04.03-85, СНиП 2.04.01-85 и СНиП 30-02-97, определяющими порядок возведения и место нахождения канализации. Разрешение на монтаж выгребной ямы выдает СЭС на основании предоставленного проекта и схемы очистного сооружения.

Если канализация будет устанавливаться для полноценного жилья, то ее проект должен быть согласован с БТИ.

В соответствии с нормативами расстояние от выгребной ямы до близлежащих домов не должно быть меньше 15 м. Однако, если удаленность до домов соседних участков строго определена, то в отношении расстояния от автономной канализации до своего жилого дома, находящегося на этом же участке, есть расхождения. В некоторых редакциях нормативных документов допускается удаление на 5 м.

Расстояние от водопровода до ямы

Схема 1. Пример расположения септика

Создавая выгребную яму на участке, важно учитывать расстояние от нее до водопровода, прописанное нормативными документами службы СЭС и Законом № 52-ФЗ РФ. Допускается нахождение выгреба по отношению к скважине либо колодцу на удалении в 20 м

Расстояние до водопровода — от 10 м.

Тип грунта также имеет значение. При глинистом грунте удаленность выгребной ямы от колодца должна составлять 20 и более метров. При суглинистом — 30 м. В случае песчаных почв — 50 м. Если рядом с участком есть водоем, то расстояние от него должно быть от 3 м.
