Что понадобится для работ
Вот, на что нужно будет потратиться денежно и подготовить для начала проведения работ. Лучше всего найти/заказать/купить трубы, можно и не новые, но лучше, если они будут сделаны из оцинкованного металла. Нужны батареи – тоже можно не новые, к примеру, автору достались после капитального ремонта от слесарей, которые собрали и сделали опрессовку. Нужен подходящий котел, врезка под электричество (проведение проводов), лерка для нарезания резьбы, плашка на 100 и трубодержатель, муфты и уголки в большом количестве, самой дорогой вещью стал насос, необходимо программируемое реле, тен на 1,5 Вт и еще кольцо под тен, то есть это переходник для приваривания гайки. Расширительный бак стоит купить сразу же, 3 штуки клапана Маевского для удаления воздуха из системы, клапан сброса давления с манометром. Из инструмента нужно будет подготовить два газовых ключа, дрель, перья вместо сверла под дюймовую трубу.
Вся сборка заняла две недели, но после этого автор понял, что допустил некоторые ошибки, пришлось перекладывать трубы, заниматься перекруткой резьбы, подрезанием. Система работает при помощи таймера, заряженного на аккумуляторе. А под отопление имеется отдельно розетка и на УЗО. Проводка по дому внешнего типа с проводом 2,5. Этого достаточно для безопасности. Мышей в доме нет, но на всякий случай проводка между стенами укомплектована в трубки.
Возможные сложности при изготовлении
При возведении печи очень редко появляются сложности и непонятные моменты. Довольно много вопросов возникает у начинающих печников на подготовительном этапе, во время составления чертежа изделия.
Для адекватной теплоотдачи обязательно учитывается высота потолка, но потолки в каждом доме различны, поэтому при работе с предварительным чертежом постройки И.В. Кузнецов предложил такую схему расчета: на 1 кв. м. при теплой погоде выделяется 0.5 кВт, а при морозах — 0.76 кВт. Берется в расчет материал, из которого изготовлена топка. Стальные листы быстро выгорают, для долговечного пользования лучше приобрести материал из чугуна.
При покупке материала тоже возникает немало вопросов. Существуют специальные формулы, которые позволяют посчитать количество кирпичей в ряду. Но к сожалению, погрешность в них составляет целых 15%, поэтому проще посчитать кирпич одного ряда вручную и умножить на количество рядов.
Чем можно покрасить печку
Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.
Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:
- кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
- силикатные или акриловые краски;
- жаростойкий лак (например, ПФ-238) вперемешку с красителем.
В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.
Топка – сердце печи
Топка состоит из двух частей:
- топливника;
- пекарни (варочной камеры).
В небольших печках (124 х 178 см) под выкладывается с подъёмом к задней стенке в 6-9 см равномерно, а в средних (147 х 213 см) и более крупных (160 х 231 см) с изломом в средней или дальней (2/3) части. Делается это с целью ровного стояния посуды на поверхности. У горнила же под должен быть с уклоном обязательно. Кстати, в «Домострое» указано, что высота полатей (лежанки) должна составлять 142 см.
Перед тем как сделать русскую печку, следует определиться с её параметрами. Размеры могут несколько варьировать, в зависимости от размера кирпича – по всем габаритам (длина, высота, ширина) его должно выкладываться ровное количество, с учётом глиняной смеси. Лучше топятся печи, у которых топка с боков также 6-9 см сужалась к устью.
«Высшим пилотажем» считается выполнение свода горнила в виде трёхцентровой бочки (на первом фото сглаженный пунктир), а не полусферическим и расширение горнила в средней части. Тогда не образуется искр, печь не дымит, топливо сгорает полностью – на 100 %.
Схема печи в разрезе на деревянном основании Источник stroyfora.ru
10 основных правил по кладке дачной печи
- Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.
Выбор места для строительства
Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
Швы делаем тонкими
- Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
Натяните отвесы по углам
- Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
- Фундамент под печь выполняется отдельно от основного.
- На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
- Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
- Каждый ряд начинайте вести с угла.
Устройство печи
Устройство русской печи включает очень большое количество элементов.
Перечислим лишь основные детали конструкции:
- Хайло, то есть устье печи. Это сектор, расположенный над варочной камерой, который соединяет печь с каналами для выведения дыма.
- Задвижка или шибер – специальный элемент, который позволяет регулировать движение газов по выводящим каналам (детальнее: “Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа”). В небольшой печи может быть одна задвижка, однако встречаются модели с тремя и четырьмя задвижками.
- Труба дымохода.
- Распушка – это специальный теплоизолирующий пояс вокруг дымохода, размещенный в местах прохождения трубы сквозь перекрытия или чердак.
- Вьюшка – маленький люк, который позволяет контролировать тягу в топочной камере и при необходимости полностью перекрыть дымовую трубу.
- Чело – участок фасада, расположенный над варочной камерой.
- Заслонка – металлическая крышка, которая закрывает вход в горнило.
- Шесток – участок над горнилом. В современных печах в этом месте монтируют варочную плиту.
- Коробка для нагрева воды.
- Столбцы – кирпичные элементы, формирующие очистные каналы.
- Шпур – углубление в варочной камере, посредством которого газы из горнила попадают в боковой дымоотводящий канал.
- Топливник – это камера, в которой сгорает топливо. В современной русской печи с плитой имеется 2 такие камеры – одна под горнилом, а вторая – под варочной плитой.
- Колосники – это элемент, расположенный на дне топливной камеры, через который в топку попадает воздух из поддувала.
- Подпечье или дровник – место для складирования и просушки топлива (дров).
- Под – днище горнила.
- Горнило, то есть, собственно, варочная камера.
- Небо – свод горнила.
- Лежанка – характерный элемент русской печки. Она может быть довольно просторной или маленькой.
Опыт умельцев FORUMHOUSE
Среди участников нашего портала популярностью пользуются, в основном, уличные модификации русской печи, предназначенные для приготовления разносолов на свежем воздухе или в закрытых комплексах. Использование классической конструкции в качестве отопительного агрегата встречается значительно реже: и по стилистике ее не в каждый интерьер впишешь, и в исполнении сложная, и КПД низковат, и места занимает больше современных твердотопливников. А вот вкус блюд, приготовленных в такой печи, выигрывает, по сравнению с производными газовых или электрических духовок и железных мангалов. В силу чего максимальное распространение получили именно уличные печи или комплексы.
Мини-русские печи для уличной кухни
paulkingУчастник FORUMHOUSE
Недавно завершили кладку мини-русской печи для летней кухни. Размеры печи по фундаменту: 130х130 см, в качестве теплоаккумулятора под подом три ряда кладки. Объем свода увеличили за счет уменьшения глубины шестка, труба – стандартный «шестерик», расстояние от передней стенки горнила до наружной стенки – 14 см, между устьями (арками) горнила и шестка – 19 см.
В основе – печной кирпич, горнило и устья из шамотного кирпича, для жарки шашлыка решетка ставится прямо в горнило, на угли, получается отлично.
В следующей конструкции, расположенной на веранде, сразу на шестке колосниковый мангал, под колосниками зольник/поддувало с дверцей, которой регулируется тяга. Размер печи по фундаменту – 130×150 см. Расход кирпича:
- витебский (печной) – три поддона;
- шамотный – 100 штук ша8, 75 штук ша44;
- полнотелый обычный (на внешнюю трубу) – 60 штук.
Александр1970Участник FORUMHOUSE
Мини-русская печь: 4,5 кирпича в глубину, 4 в ширину, плюс плита под казан, тоже, насколько возможно, компактная. Использовался новый и б/у шамотный кирпич. По проекту заложен расход в пересчете на целый кирпич без трубы и подпольного основания:
- Стандартный печной (или типа того) – 850 шт.
- Шамот №8 – 100 шт.
- Клин №48 – 50 шт. (или №45, 55 шт.).
В реальности материала ушло больше, так как подводило качество кирпича и геометрия.
В работе умелец использовал самодельный раствор на базе покупной глины и песка, и готовую смесь для кладки горнила и топливника казана. В качестве утеплителя для свода – каменная вата.
Подробности и пошаговые фото кладочного процесса этих и других проектов – в теме об уличных печах, а также в разделе печей и каминов. В одной из статей о современном отопительном оборудовании на твердом топливе с максимально автоматизированным обслуживанием рассказывается о пеллетном котле. Для любителей живого огня – материал о самостоятельном строительстве камина. В видео о современной вариации русской печи, построенной в загородном доме.
Нюансы кладки русских печей
В случае, когда запроектирован фундамент, его нужно делать качественно, контролируя уровнем горизонтальность основания под печь. После того, как оно готово, приступают к основному этапу работы. Разобраться, как правильно сложить русскую печь, может помочь чертеж. Основное при укладке кирпичей – придерживаться порядовки.
Чтобы конструкция получилась максимально безопасной, настоящую русскую печь делают абсолютно герметичной. По этой причине не используют треснутые кирпичи.
Толщина швов между рядами может составлять от 5 до 8 миллиметров. При обеспечении герметичности печники не советуют задействовать глину, обмазывая ею стены изнутри. Дело в том, что после этого в процессе работы агрегата на них начинает собираться сажа и понижается степень их теплопроводности.
В один или полтора кирпича кладут наружные стены, а внутренние – также в полкирпича. Если сделать внутренние стены в целый кирпич, то они получатся слишком толстыми и прогреваться будут дольше, а значит, принцип работы русской печи нарушится, и расход топлива возрастет.
Инструменты и материалы
Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:
- Пара разноразмерных мастерков из нержавеющей стали.
- Расшивка для швов, если планируется такой вид отделки.
- Молоток-кирка каменщика.
- Резиновая киянка.
- Угловая шлифмашина (болгарка) с отрезным кругом.
- Электрическая дрель с набором свёрл.
- Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
- Ножницы для работы по металлу.
- Ёмкости для смешивания раствора.
- Сетка для просеивания глины и песка.
- Рулетка.
- Плоскогубцы.

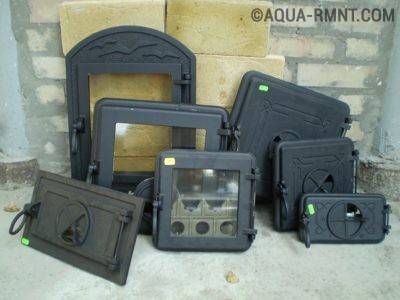

Сегодня в продаже можно найти печное литьё любого типа и функциональности
Список материалов:
- Кирпич красный (марка не ниже М-150) – 1900 шт.
- Песок — 300 кг.
- Глина (как можно более жирная) – 250 кг.
- Картон базальтовый или другой негорючий уплотнитель.
- Рубероид для влагоизоляции фундамента.
- Варочная панель двухконфорочная размерами 400х700 мм.
- Топочные дверцы размерами 250х210 мм и 250х180 мм.
- Колосниковая решётка 200х280 мм — 2 шт.
- Колосниковая решётка 250х380 мм.
- Дымовая задвижка 180х260 мм.
- Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
- Поддувальная дверца — 250х150 мм.
- Заслонка горнила — 380х450 мм.
- Бак водогрейный 120х280х500 мм.
- Уголок стальной с полкой 60 мм — 1.5 м.
- Металл листовой толщиной 5 мм.
Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.
Порядок работы по кладке русской печи
Определение места установки
Основных критериев два – материал, из которого возведено строение, и конфигурация помещения, в котором предполагается монтировать печь. Минимальное отстояние от стен – 20 см. При этом в месте установки печи их придется обезопасить от повышенного термического воздействия. Для этого на стенах закрепляются плиты (листы) из негорючих материалов, в основном, на основе асбеста. Как вариант – кирпичная кладка, закрывающая близлежащую стену.
Подбор материалов
Часто встречаются рекомендации, что нужно использовать только огнеупорный кирпич. А рационально ли это, если максимальная температура поверхности печи в рабочем режиме на разных участках неодинакова, а такой кирпич стоит дороже аналогов? Там, где температура не достигает высоких значений (как в топке или канале дымоудаления), целесообразно использовать более дешевый материал.
Даже в целях экономии нельзя использовать кирпичи с дефектами. Малейшая щель – «лазейка» для угарного дыма. Вся кладка должна быть полностью герметичной.
Компоненты раствора
У каждого мастера-печника – свой рецепт. Раствор должен быть пластичным и мелкодисперсионным – это главное. Только в этом случае шов после отвердевания массы плотно заполнит все зазоры между кирпичами, будет тонким и не покроется трещинами. В продаже имеются готовые смеси, но их еще нужно правильно выбрать, плюс к этому – и заплатить. Еще один минус – они на основе цемента.
Профессионалы рекомендуют составлять смеси для кладки печи (читайте о растворе из глины здесь) самостоятельно, из песка и глины (2 к 1). Достаточная консистенция кладочного раствора проверяется просто. Шарик, скатанный из него, нужно бросить на твердую поверхность. Если прилипнет – норма, рассыплется – излишек песка. Можно поступить по другому – поэкспериментировать. В этом случае результат будет точнее.
Так как визуально не получится определить все характеристики глины и песка, составляется несколько смесей, в небольших количествах, с различным долевым соотношением компонентов, ориентируясь на указанную пропорцию. Из каждой готовятся растворы, из которых скатываются шарики. Через сутки оценивается их состояние. Лучшим составом считается тот, который после просыхания дал минимум трещин.
Чтобы получить хороший раствор для кладки, необходимо использовать глину категории «жирная». Любая другая не подойдет. Перед применением она вымачивается в воде не менее 24 часов и перетирается.
Перечень других комплектующих зависит от модификации печи, а размеры – от ее габаритов. Это панель варочная, дверцы (топочная, прочистная, поддувальная), решетка колосниковая (может быть несколько), заслонки (задвижки).
Как сложить самую простую печь из кирпича?
Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.
Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.
Мы рассмотрим три примера печей с пошаговым руководством по их кладке:
- Простую прямоточную;
- С варочной плитой;
- Отопительную.
Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.
Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.
Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты
Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.
Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.
Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.
Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.
На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).
Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.
После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.
На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).
Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.
Печь с водогрейным котлом и лежанкой
Кроме простейшего варианта с двумя топками возводят своими руками сложные русские печи с лежанкой, котлом для нагрева воды, с подтопком или камином. Рассмотрим порядовку популярного решений, которое можно применить для самостоятельного строительства.
Порядовка значительно упрощает кладку, так как графическое изображение и описание каждого ряда показывает, чем именно отличается предыдущий ряд от последующего, какие элементы необходимы на всех этапах.
Рассмотрим схемы для строительства русской печи с котлом
, созданные в компьютерной программе.
1 ряд
задает расположение всей конструкции, его делают сплошным из огнеупорного кирпича, уложенного плашмя.
Готовим раствор для кладки печи
Раствор для домашней кирпичной печки представляет собой глиняно-песчаную смесь. Песок необходимо просеять сквозь сито, чтобы размеры его ячеек не превышали 1.5 мм. Глина в это время должна вымачиваться в воде 2-3 суток. Не лишним будет пропустить через сито (3х3 мм) готовый раствор. Каждый печник выбирает пропорции для себя.
Смешав песок и глину, необходимо добавить воду и начинать перемешивать полученную смесь, покуда не образуется густота, подобная жирной сметане. Качественный раствор должен укладываться на кирпич сгустком и размазываться слоем 4-5 см (рекомендуемая толщина шва).
Способы отделки русских печей
Декорирование русской печи выполняется несколькими способами:
- расшивкой кирпичной кладки;
- оштукатуриванием;
- отделкой керамической плиткой или изразцами.
Расшивка по кирпичной кладке является самым простым способом, который весьма неплох для современных интерьеров. Главное, чтобы подобный способ декорирования планировался с самого начала, поскольку эстетичность конструкции напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.
Если преследуется цель построить русскую печь согласно старинным канонам, то она должна быть оштукатурена специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают раствором белой глины в воде. Подобная побелка является экологически чистым, безопасным для окружающих покрытием. Кроме того, благодаря ей готовится основа для финальной отделки — росписи. Узоры, которыми покрывают стенки печи, могут повторять национальный орнамент или сцены из сказок, представлять собой флористические завитушки, стилизацию под гжель, хохлому и т. д. – всё зависит от создаваемого настроения и предпочтений владельца. Широкий выбор штукатурных смесей позволяет заменить старинный состав более современным «короедом» или «барашком».
Для отделки керамической плиткой используются только термостойкие виды кафеля — терракот, майолику, жаропрочный клинкер или керамогранит. Кроме того, русские печи нередко выкладывают изразцами. Заметим, что хоть декорирование керамической плиткой и является одним из наиболее красивых и практичных способов отделки, после него в дизайне начинает проглядываться высокомерие и роскошь «голландок», а это не каждому придётся по душе.
Устройство русской печи
Даже пару веков назад было сложно найти две идентичные печи. Это происходило потому, что каждый хозяин вносил небольшие изменения как во внутреннее устройство, так и во внешнюю отделку. Конструкция традиционной печи постоянно претерпевала изменения и усложнялась. Всё сооружение размещается на фундаменте, который должен располагаться на определённом интервале от стенки (обычно около 17 см).
Названия основных элементов сооружения — наглядно с ними можно ознакомиться на схеме:
- Подпечье — место, применяемое для просушки поленьев.
- Опечье — основание сооружения.
- Печурка — углубление впереди и вверху, улучшающее теплообмен. Она используется для сушки вещей.
- Горнило — представляет собой так называемую варочную камеру, в которой сжигается различное топливо, а в дальнейшем готовится пища. Арку камеры делают под наклоном к входу. Благодаря этому прогретый воздух держится наверху, нагревает лежанку и боковые стены печки.
- Заслонка — закрывает горнило.
- Шесток – особое отделение перед устьем, которое располагается перед горнилом. Боковые стенки устья называют щеками.
- Хайло — находится перед устьем над шестком. Представляет собой раструб, в который уходит дым в процессе функционирования печи. Из этой зоны дым попадает в трубу для выхода дыма.
- Под — дно горнила. Его строят под определённым уклоном к камере. Это делается для беспрепятственного прохода кухонных приборов внутрь. Поверхность пода должна быть гладкой.
- Перетрубье представляет собой отдельную углубление, где собирается дым. Над ним проходит труба для выхода дыма.
- Вьюшка — пластинка из чугуна с отверстием, которое закрывается крышкой. Располагается в дымоходе. Благодаря ей и задвижке, можно контролировать тягу.
- Лежанка — зона, где можно расположиться для отдыха. Она находится с обратной стороны дымоотвода. В процессе растопки печки это место начинает быстро нагреваться.
Русская печь чертежи печей из кирпича
Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также печи русские из кирпича являются не только отопительным прибором – у них есть и варочная поверхность.
Для кладки печи потребуются следующие материалы:
Для работы потребуются следующие инструменты:
- кельма – для укладывания и выравнивания раствора;
- кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
- уровень пузырьковый для кладки и гидравлический для первого ряда;
- правило – служит для выравнивания кирпичей каждого ряда;
- отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
- кисть – нужна для затирки швов;
- шнур – его натягивают на каждый ряд кладки.
Чертежи кирпичных печей для дома любого типа выглядят следующим образом:
- Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
- Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
- Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
- Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
- Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
- Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
- Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
- Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
- Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
- Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
- Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
- Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
- Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
- Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.
Благодаря такой печи обеспечивается качественный обогрев дома.
Основные правила по обустройству помпейской печи
Следуя пошаговой инструкции и схеме кладки помпейской печи, с работой сможет справиться даже новичок. Но чтобы не допустить ошибок, необходимо при выполнении работ придерживаться следующих основных правил:
- Вход печи обязательно должен иметь сферическую форму. При этом ширина этого входа должна быть равна высоте купола. Какой бы формы и размера вы ни задумали выполнить печь, в обязательном порядке придерживайтесь этих пропорций.
Благодаря сферическому выполнению входа, в печи поддерживается максимальный жар и собирается дым.
- Для помпейской печи используйте только солому или дрова (пеллеты допускаются только при первой тестовой протопке). К дровам предъявляются достаточно высокие требования. Лучше не использовать дрова хвойных пород деревьев, так исходящие в процессе горения смолы могут негативно сказаться на дальнейшей эксплуатации печи, да и на вкусе еды.
- Из обычного кирпича можно только возводить основание и дымоход. А под и сам купол необходимо выполнять исключительно из шамотного (огнеупорного) кирпича. Если помпейская печь возводится на открытом воздухе, то не лишним будет строительство небольшого навеса. Хотя она и облицовывается гидрофобным материалом, постоянные осадки могут негативно сказаться на ее технических характеристиках и прочности.
- Дымоход располагается на фронтальной части печи, особенно это касается холодного климатического пояса.
Проблемы при строительстве мини-печи своими руками
Печники-любители по неопытности совершают ошибки, которые затем приводят к проблемам. Рассмотрим самые распространенные случаи:
- Кладка печей с отклонением от проекта. В результате в дымовых каналах нет нормальной тяги, неравномерно нагреваются стены. Решением проблемы будет разбор печи и кладка по проверенным схемам.
- Кладка печей «на глаз», без использования уровня, каркаса, отвесов, правила. Устройство перекашивается, смещается центр тяжести, в процессе эксплуатации прибор быстрее рушится.
- Неправильное приготовление раствора. Кладка трескается и выкрашивается. Временное решение проблемы — покупка заводской смеси и заделка трещин новым раствором. Если кладка трескается постоянно и глубоко, печь придется переложить.
- Топка свежесложенного и непросохшего устройства. Это приведет к растрескиванию кладки, которую надо будет замазывать раствором.
Подготовка к строительству
Выбор кирпича
Материалы, применяемые при строительстве печи, должны соответствовать противопожарным требованиям. По этой причине для отдельных её элементов используют различные материалы, которые перечислены в таблице:
| Элемент печи | Материал |
| Кладка печи и дымохода | · кирпич глиняный |
| Под и свод (футеровка) | · тугоплавкий кирпич· огнеупорный кирпич |
| Облицовка | · штукатурка· изразцы· натуральный камень |
| Огнезащитная изоляция | · кирпич глиняный · асбестовый картон· асбестоцементные теплоизоляционные плиты· минераловатные плиты и др. |
Состав кладочного раствора выбирают для каждого вида кирпича разный.
| Вид кирпича | Раствор |
| Глиняный кирпич | глинопесчаный |
| Тугоплавкий кирпич | тугоплавкая глина и песок |
| Огнеупорный кирпич | огнеупорная глина и шамотный порошок |
Для дымовой трубы применяют раствор на основе извести и цемента или извести и песка.
Растворы можно замешивать самостоятельно либо использовать уже готовые сертифицированные смеси, которые представлены на рынке сейчас в большом ассортименте. Преимущество использования готовых смесей для непрофессионала — это соблюдение технологий и пропорций при изготовлении и соответствие раствора требуемым характеристикам.
При правильном выборе и применении материалов конструкция печи: во-первых, будет соответствовать противопожарным нормам, что имеет огромное значение в доме, во-вторых, всей конструкции будет обеспечена достаточная прочность и устойчивость.
Тонкости приготовления кладочного раствора
В отличие от обычного, кладочный раствор для печных работ приготовить гораздо сложнее. Конечно, можно купить готовую смесь в строительном магазине — такая найдётся, если хорошо поискать. Но, если целью ставится самостоятельное изготовление печи, раствор мы также будем готовить своими руками.
Кладочные растворы для печей подбираются, в зависимости от используемого кирпича:
- Если для кладки применяется полнотелый кирпич марки М150 и более, используется глинопесчаный раствор в соотношении глины и песка приблизительно 1:2. Его же используют для облицовки печи керамической плиткой.
- Для кладки тугоплавкого кирпича используют растворы на основе тугоплавкой глины с добавлением песка.
- При использовании шамотного кирпича применяют растворы из огнеупорной (каолиновой, бентонитовой) глины и шамотного порошка в соотношении примерно 1:3–4.
- Кирпичные трубы в промежутке чердачного помещения кладутся с использованием цементно-песчаного раствора.
Глина — мягкая нерудная горная порода, и, как всем известно, из неё можно лепить скульптуры, посуду, производить кафель и прочее. Трудность заключается в оптимальном подборе сырья — в природе глина встречается в разном виде, и может быть «постной», нормальной или «жирной». Мастерство печника заключается в подборе оптимального соотношения глины и песка с тем, чтобы получить идеальный кладочный раствор.
Для проверки качества глинистого раствора применяется множество известных с давних пор способов. Самый простой из них — «замесить» глиняное тесто, скатать тонкий жгутик и попробовать изогнуть его. Чем меньше радиус изгиба, при котором жгутик начинает трескаться — тем лучше раствор.
Другой, очень точный способ: из подготовленного «теста» скатайте шарик и осторожно сожмите его между двух дощечек. При сжатии на треть диаметра нормальная глина начнёт покрываться тонкими трещинами
Если шарик рассыпался ещё раньше — раствор слишком «тощий». Если трещины появились при сжатии комочка глины на половину диаметра — раствор жирный. В любом случае, лучше получить более жирный раствор, чем постный.
Как замешать глиняный раствор
Для кладки русской печи понадобится примерно 3,5 м3 раствора. Соответственно, берётся нужное количество ингредиентов в соотношении, уканном выше, и разводится водой в количестве 1/4 от объёма взятой глины. Например: 1,1 м3 глины, 2,2 м3 песка и 0,27 м3 воды.
В качестве тары используется железная бочка или обитый жестью ящик, глина замачивается в воде на пару дней. После этого добавляется песок, и весь раствор перемешивается ногами (придётся запастись высокими сапогами), пока смесь не станет однородной.
Важно: поскольку ширина швов кладки не больше 3 мм для шамотного кирпича и 5 мм для обычного, все крупные комки и камешки должны быть удалены из раствора
