Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

Sesoo SY2-01W — cенсорный выключатель с ДУ

Всем привет. В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о сенсорном выключателе Sesoo, отличительной особенностью которого является возможность дистанционного управления. Не то, чтобы выключатель с пультом был для меня жизненно необходим, но в силу специфики инженерной мысли чешских конструкторов, по чьей проектной документации строилась масса панельных домов в начале 80-х, выключатель для одной из комнат находится за ее пределами — в коридоре. Уж не знаю зачем такое было надо, но факт есть факт. Хочешь включить или выключить свет — иди в коридор. А это, скажу я вам, далеко не всегда удобно.

Но так как китайцы не стоят на месте и постоянно придумывают новые классные штуки, то и эта проблема совсем недавно была благополучно решена

Сперва думал о приобретении выключателя Livolo, так как это, наверное, самый широко известный производитель продукции подобного рода. Но подумал, что переплата в 10$ за бренд (причем китайский) того не стоит. Именно по этой причине и был заказан мне совершенно неизвестный Sesoo.

Посылка была отправлена с полноценным треком, так что вся информация по ее путешествию из Китая в Беларусь доступна для отслеживания по этой ссылке.

Поставляется выключатель в оригинальной упаковке, которая представляет собой коробку из переработанного картона.

На ее лицевой стороне указано наименование производителя, а сбоку есть наклейка с указанием точной модели находящегося внутри выключателя и его цветовым оформлением (всего выключатели доступны в 3 цветовых исполнениях, я выбрал белый):

В комплекте поставки имеются: собственно, сам выключатель, два винтика для его крепления, пульт управления (батарейка в комплекте), «сопротивление» и инструкция.

В живую выключатель выглядит довольно симпатично. Его лицевая сторона — закаленное стекло (если верить тому, что написано на страничке продавца, хотя и по ощущениям похоже) с небольшой размеченной под «кнопку» областью в центре. Лицевая панель съемная, держится на защелках. Для монтажа выключателя на стену, ее снятие обязательно. Вот так выглядит выключатель в разобранном виде:

Из интересного здесь только предостерегающая надпись о том, что перед началом установки необходимо отключить электричество.

А вот так выключатель выглядит «с тыла»:

Две контактные площадки для проводки и еще одна наклейка с предупреждениями и характеристиками сети в которой может быть использован выключатель.

Как я уже говорил, в комплекте есть блок «сопротивления», который может быть подключен к сети если после установки выключателя лампочки мигают или светятся в положении «ВЫКЛ». Такой вариант возможен при использовании диодных лампочек. Как его устанавливать описано в инструкции:

Больше ничего интересного тут нет, значит можно переходить к рассмотрению пульта дистанционного управления.

Судя по ощущениям, корпус пульта изготовлен из пластика и металла (на время хранения и транспортировки заклеен защитной пленкой голубого цвета). Кнопки закрываются сдвижной площадкой, которая предотвращает их от случайного нажатия. Как видно, всего кнопок 4, что свидетельствует о том, что он может быть «привязан» к нескольким выключателям. Тут хочу сказать, что на момент получения, пульт даже не привязан к комплектному выключателю. Так что сразу он не работает. Необходимо провести обучение. Благо, сей процесс не сложный и займет от силы минуту. Сперва «нажимаем» на кнопку на выключателе и держим палец прижатым до тех пор, пока не услышим звуковой сигнал, затем жмем кнопку на пульте. Вот и все. Процесс обучения завершен.

Во время нажатия на кнопки пульта на нем начинает светиться диод:

Работает пульт от батарейки 27А 12В. На момент получения, батарейка была установлена в пульт.

Что касается установки выключателя, то никаких проблем с этим нет. Он отлично подходит под наши круглые «коробы». Вот так установленный выключатель выглядит в интерьере коридора:

«Кнопка» (она же сенсорная площадка по центру выключателя) имеет двухцветную подсветку. Если свет включен, то она светится красным, если выключен — синим (к сожалению, на фото очень плохо видно). Красный виден немного лучше, но из-за плохого освещения само фото вышло не очень

Что касается пульта, то в описании указано, что радиус его действия 20 метров. Не знаю так ли это на самом деле, но из комнаты до выключателя «добивает» без проблем. Так же работает и из соседней комнаты. Поскольку это «радиопульт», то он работает и через закрытые двери. Не надо чтобы розетка была в зоне видимости, а пульт направлен на нее (по типу ИК пультов).

В завершении могу сказать, что лично я покупкой остался доволен. Теперь можно управлять светом из комнаты, не выходя за ее пределы

На этом, пожалуй, все

Спасибо за внимание и потраченное время

Как установить и подключить?

Иностранные приборы содержат маркировку «L-load» и «L-in», что обозначает тип контактов – вход под нагрузку, выход на светильники или другие приборы. Часто надпись содержится на терминале сопряжения устройств «СОМ».

Совет
Даже при полной ясности обозначений лучше внимательно изучить паспорт выключателя, чтобы его не испортить неумелым монтажом.

Провод фазы должен подключаться к клемме входа «L-in», а отходящий к светильнику проводник должен вставляться в клемму «L-load», что будет снимать напряжение с линии. Такие выключатели могут подключаться сразу к нескольким видам нагрузок, которые не зависят друг от друга, что существенно увеличивает число терминалов на выключателе. Эти отверстия получают аналогичную маркировку выхода, но с перечислением порядкового номера. Монтируются выключатели в типовом подрозетнике с винтовым креплением шасси рабочего механизма.

Если в вашем доме установлены не только сенсорные выключатели, то предлагаем ознакомиться и с другими статьями, в которых вы найдете подробную информацию об установке, ремонте и замене таких видов этих приборов — проходные и перекрестные, с подсветкой, инфракрасные, клавишные, хлопковые, акустические и светодиодные.

Правила подключения

Монтаж сенсорного выключателя соответствует классической схеме, которая предназначена для клавишных изделий. Почти всегда на задней панели присутствуют два терминальных контакта: под нагрузку и входной. Качественная коммутация в схеме изделия осуществляется по фазной линии. На вход подается проводник, а на выходе снимается напряжение для нагрузки. В некоторых случаях конструкция может состоять из нескольких независимых участков. Из-за этого количество терминалов для подключения увеличивается. Чтобы не запутаться, нужно следовать классической схеме. Конструкция выключателя изготавливается таким образом, чтобы она свободно размещалась в традиционных подрозетниках. Фиксация шасси осуществляется прочными винтами.

Ошибки при подключении

Основной проблемой при монтаже всегда остается не учет мощности потребителей. У большинства сенсорных выключателей света максимальная проходная нагрузка ограничена до 1 кВт. Превышать ее ни в коем случае не следует. В своем большинстве устройства такого типа не содержат предохранительные элементы, блокирующие излишнюю нагрузку. Отсюда и их относительная пожароопасность при превышении максимума.

Еще одной, относительно частой ошибкой при монтаже сенсорных выключателей света или энергии на 220В служит неверное подключение контактных групп. К примеру, не раз было замечено, что ноль сети электропитания пытаются разделять управляющим устройством, вместо фазы. Конечно, это создает существенные проблемы в его функционировании, оно становится попросту невозможным.

Практикуемое соединение фазы и COM порта для конечных устройств смысла особого не имеет. Все же предназначение у него иное — осуществлять связь с другими коммутаторами или проходными выключателями.

Некоторые возможности брендовых выключателей

Кроме обычных функций включения и разрыва движения тока касанием, многие фирмы, производящие комплексы контроля сенсорного типа, оснащают их дополнительными агрегатами. Это вполне могут быть системы взаимосвязи между двумя одинаковыми устройствами или дистанционное управление. Первый случай достаточно интересен тем, что для контроля подачи энергии можно использовать не одно устройство, а несколько. Изменяя состояние любого из них, происходит и переключение прочих на выбранный режим работы. Кроме того, использование такой техники оправдано в комплексах «умного дома» или систем сигнализации, где дополнительно к ручному контролю используется автоматический. Примером может послужить охранный комплекс. При обнаружении проникновения, включается свет, производя психологическое воздействие на нарушителя, заодно подсвечивая его для более качественной видео и фото съемки.

Сенсорный выключатель своими руками

Рассматривая сенсорный выключатель в плане самостоятельного изготовления, хотелось бы немного отойти от многочисленных схем, представленных в интернете и сделать его более унифицированным. Простая система включения относительно неинтересна и слабо применима в быту. Причин тут множество, но одна из них – чувствительность простых конструкций к характеристикам сети питания и постоянное возникновение ложных срабатываний из-за других электроприборов. Кроме того, очень хотелось, чтобы схему можно было использовать взамен классического выключателя, но с добавлением возможности регулирования яркости света. То есть, со своеобразными диммерными функциями. При этом крайне нежелательно слишком усложнять структуру схемы.

В результате была выбрана такая конструкция:

Устройство подключается на разрыв линии питания нагрузки через контакты F и 0. Встроенный светодиодный индикатор D1 оповещает о текущем режиме работы. Применяются три контактные сенсорные площадки, в качестве которых способен выступать любой проводник от 3 см². Одна дает сигнал на включение устройства, две остальных регулируют яркость света. Управляющей частью служит микроконтроллер AT90S2313, который может быть легко заменен на ATtiny2313.

Общий список элементов схемы:

Маркировка	Номинал	Примечание	Аналоги
Конденсаторы
c8	0.33 мкФ, 400 В
с7	0.1 мкФ, 630 В
с6	100 мкФ, 6.3 В	Электролитический
с4	0.1 мкФ
С1, 5, 9, 10	100 пФ
Диоды, стабилитроны
D1
D2		диод
D3	6.2 В	стабилитрон
Резисторы
R1	330 Ом
R2, 7	1.2 МОм
R3	1 МОм
R4	3 МОм
R5	430 Ом, 1 Вт
R6	1.5 МОм
U1	AT90S2313		ATtiny2313
Q1	BT138-800	семистор	BTB12-800, Q8015R5
X1	4 МГц	Кварцевый резонатор
F1	3.5 A	предохранитель

Инструкция по сборке сенсорного выключателя с инфракрасным датчиком

Более интересная схема сенсорного выключателя света представлена простой конструкцией на основе датчика HF1 (SFH506-38). Срабатывание устройства происходит, когда отраженное от руки или иного предмета инфракрасное излучение от светодиода HL1 попадает на поверхность чувствительного элемента. Притрагиваться к нему в этом случае не обязательно, достаточно поднести отражающий предмет или часть тела поближе к рядом расположенной паре элементов из излучателя и приемника.

Схема бесконтактного инфракрасного включателя света

В контролирующей части цепи используется микросхема К561ТМ2, в составе которой два D-триггера. Первый, обозначенный, как DDR1.1, применяется в качестве основы мультивибратора с частотой импульсов на выходе 35…40кГц. Подстройка диапазона выполняется выбором характеристик резисторов R1 и R2. Эти сигналы, через ограничивающий ток R3, подаются на инфракрасный светодиод HL1. Излучение которого, отражаясь, попадает на HF1, в свою очередь ток от датчика, в случае срабатывания, через R5 заряжает конденсатор C4.

Эта связка выдает импульс на вход 3 триггера DDR1.2, переключая его логическое состояние на выходе 2, которое и открывает или закрывает через усиливающий транзистор VT1 (KT940A) тиристор VS1 (КУ201Л), управляющий подачей тока на лампу HL1.

Один из вариантов сенсорного выключателя на инфракрасных лучах

Своеобразный фильтр, уменьшающий шанс ложного срабатывания схемы, представлен комбинацией элементов R6 и C3, которые вводят определенную задержку на реакцию выключателя при получении сигнала от датчика.

Виды звуковых выключателей

Акустические выключатели могут реагировать на голосовые команды и хлопки

Существуют следующие типы акустических выключателей:

• Приборы, реагирующие на хлопок. Заранее программируется, при каком количестве хлопков будет выполняться та или иная команда.
• Приборы, реагирующие на голос или заранее поставленную команду.
• Комбинированные устройства (например, светоакустический выключатель). В них могут устанавливаться звуковые, световые датчики или сенсоры движения. Это наиболее технологичные устройства, у которых риск ложного срабатывания максимально снижен.
• Устройства для слаботочных систем. Используются для подключения видеокамеры или передачи команды охране.

Акустические выключатели стали популярными благодаря удобству применения. Они полезны для пожилых людей, лежачих больных и маленьких детей. Приборы такого класса уже активно используются в системе «Умный дом».

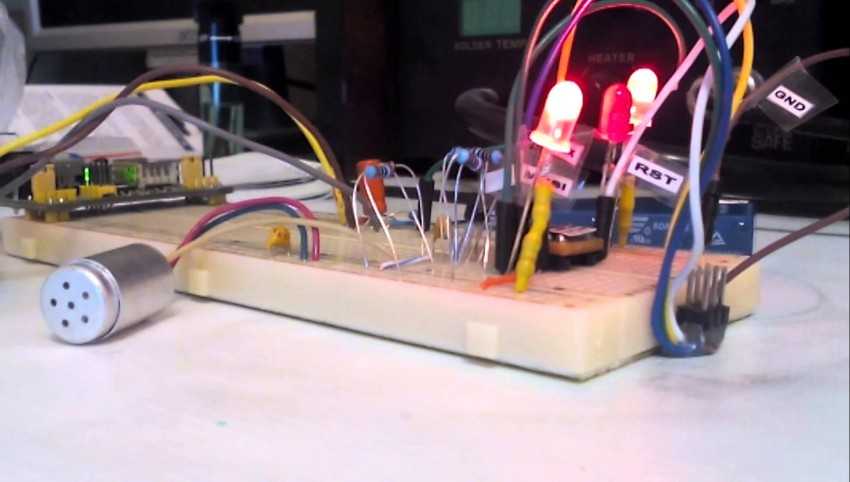

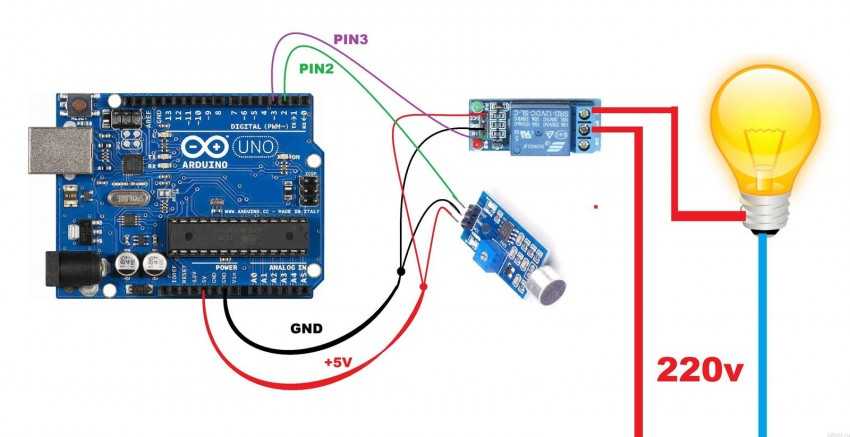

Выключатель по хлопку с микроконтроллером

Микроконтроллер — это маленький кусочек кремния, покрытый пластиком и имеющий металлические выводы, который не выполняет никаких функций без программного обеспечения. Применение его в любой техничке делает её умной и предполагает использование в системе «Умный дом».

Отличие от стандартного звукового выключателя:

• уменьшенное время срабатывания до 100 микросекунд;
• возможности перепрограммирования, установки индивидуальных параметров;
• увеличенный радиус действия;
• возможность изменения порогового значения сигнала (для устранения помех и исключения реагирования на ложные команды);
• плавное изменение яркости освещения;
• меньшее количество составных частей;
• защита от замыкания.

Диммерный акустический выключатель

Оптико-акустический выключатель для скрытой проводки Диммирование – это регулировка нагрузки, которую потребляет прибор. С помощью диммеров можно плавно включать свет, регулировать яркости светодиодной лампы или лампочки накаливания. Не применяется для люминесцентной лампы. Также диммерные устройства могут применяться для регулировки температурного режима в утюгах, паяльниках, чайниках и других бытовых приборах.

Оптико-акустический выключатель нужен для диммерного включения электричества. Принцип работы микросхемы следующий:

• сигнал в виде звука попадает на микрофон;
• звук переводится в импульс;
• импульс отправляется на микроконтроллер и проходит через усилитель, заряжая конденсатор;
• достигается заряд большой величины, после чего переключается компаратор;
• ноль на выходе меняется на импульс;
• активируется транзитный генератор, который направляет импульсы;
• открывается симистор, через который проходит питание на светильник;
• конденсатор теряет уровень напряжения;
• на симистор подается сигнал с возрастающим фазовым замедлением;
• плавно включается свет.

Если правильно подобрать все номиналы компонентов, светильник выключается с паузой до 3 минут. Для работы диммера нужна лампа с мощностью не ниже 40 Вт. Напряжение на оптико-акустическом переключателе плавно изменяется в диапазоне от 0 до 220 В.

Преимущества:

• благодаря плавному включению увеличивается срок службы лампы;
• возможность создания освещения нужной яркости в определенном месте;
• возможность управления светом с помощью интеллектуальных систем.

К недостаткам можно отнести невозможность размыкать сеть в случае короткого замыкания и отсутствие защитной функции от перегрузок.

Выключатели

Изначально под таким понятием, как сенсорные выключатели подразумевали устройства, которые имели специальную контактную пластину. Если человек прикасался к ней, то происходило автоматическое включение или выключение. Сегодня понятие сенсорных выключателей благодаря инновационным устройствам существенно изменилось. Если для управления ими не требуется прямое воздействие, тогда такой выключатель можно считать сенсорным.

Классические выключатели, не имеющие подвижной кнопки, считаются сенсорными. Конструктивно все они устроены примерно одинаково, а главное отличие их заключается только в сенсорах.

Датчики, как правило, состоят из трех частей:

• система обработки сигнала;
• датчик-сенсор;
• коммуникационная силовая часть.

Сенсорные выключатели обладают следующими преимуществами по сравнению с обычными выключателями, которые установлены в большинстве квартир:

• они имеют дизайн, который особенно хорошо будет смотреться в интерьере стиля хай-тек;
• одним прикосновением можно не просто включить свет, но и выбрать оптимальный в данный момент режим освещения;
• вы можете использовать сенсорный выключатель в качестве отдельного устройства или одного из элементов сложной системы.

Современный беспроводной выключатель не просто делает включение и выключение осветительных приборов более удобным, но и дает возможность создавать сложные сценарии управления несколькими светильниками.

Каждый дистанционный выключатель зачастую представлен в нескольких цветах. Это позволяет выбрать такой сенсорный диммер или выключатель, который будет лучше выглядеть в вашем интерьере. Если вы хотите, чтобы ваша квартира или офис выглядели современно, установить сенсорный выключатель – это оптимальное решение. Прибор поможет вам управлять несколькими зонами освещения, а также передавать команды на жалюзи, рольставни и другое оборудование.

Вариант сборки

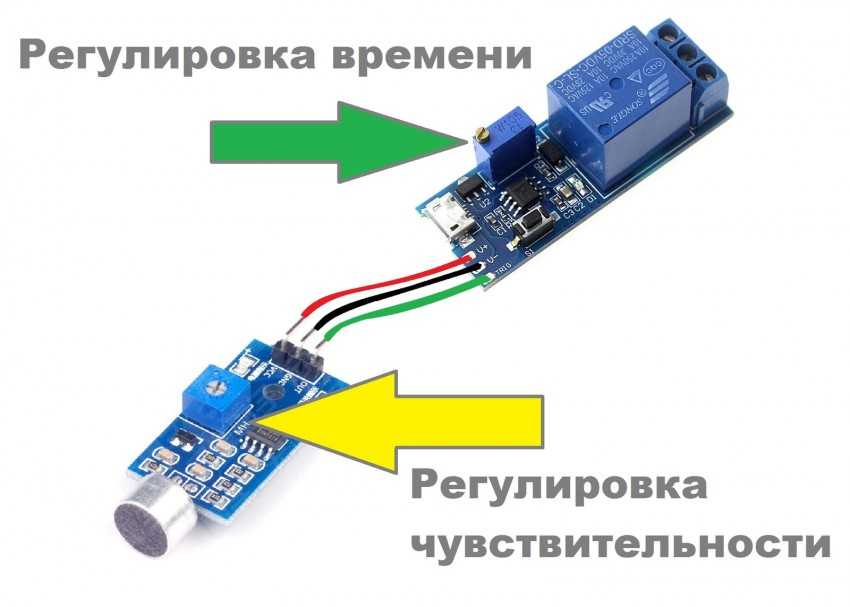

Схема простого акустического выключателя с блоком питания от 4,5-12 вольт, и с диапазоном действия на расстоянии 2-3 м, собирается на печатной или макетной плате и состоит из большего количества деталей.

За силовую часть отвечает транзистор КТ818 подключенный к реле с катушкой питания в 9 вольт.

Чувствительность электретного микрофона задается резистором питания в 10 кОм и конденсатором на 0,1мкФ. Ее отрегулировать исходя из сопротивления резистора и емкости конденсатора, и за счет использования более чувствительных транзисторов. Номинал резистора может начинаться от 2кОМ, в зависимости от мощности питания, подаваемого на схему.

Далее идут два каскада усиления с биполярными транзисторами КТ315 (можно использовать импортные аналоги, например 2N5551). Номиналы сопротивлений можно варьировать на 50%. Для электромагнитного реле нужно установить защитный диод. Для этой функции подойдет кремниевый 1N4148 или 1N401. Для индикации работы схемы в силовой части можно установить светодиод.

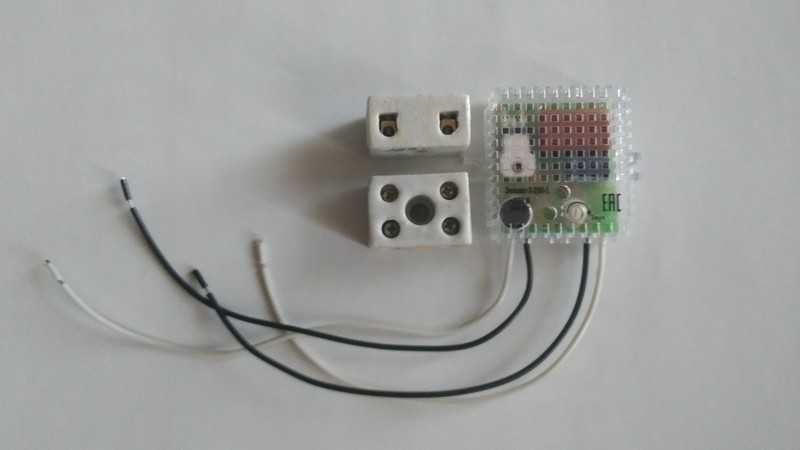

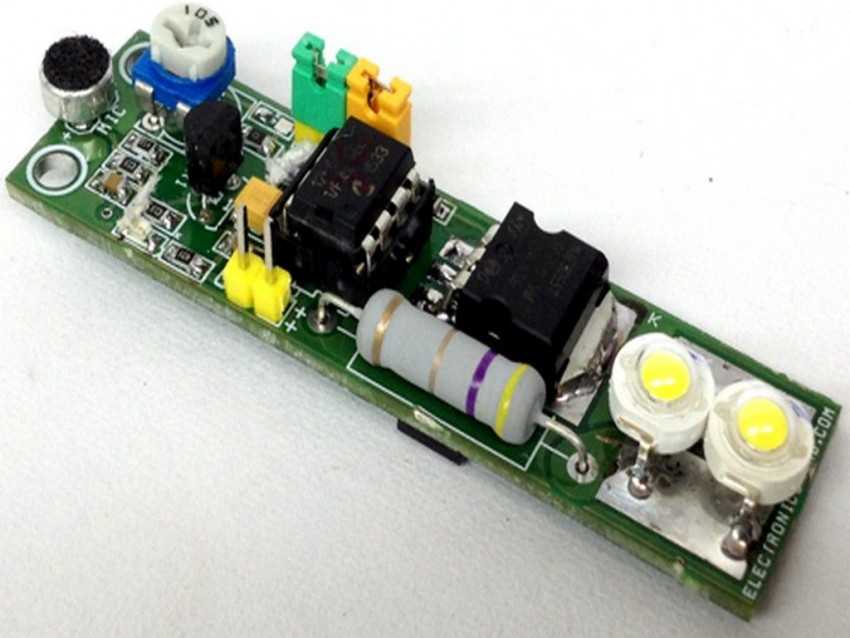

Как можно судить по фото, самодельные акустические выключатели довольно компактны, к ним легко подобрать футляр и использовать в мобильных и статичных приборах, для питания используются обычные батарейки. Можно задействовать также и зарядные устройства от мобильных телефонов с выходным напряжением в 5 вольт.

При тестировании надо обратить внимание на реакцию устройства, так как для запуска и отключения правильно собранного акустического выключатель нужно сделать четкий и резкий хлопок

Эффектное при демонстрации реакция на более расплывчатые и размытые шумы, может значительно затруднить использование прибора, вызывая непроизвольное включение или выключение во время фонового шума

Важно также предусмотреть наиболее оптимальное расположение микрофона

Для изготовления встроенных звуковых датчиков можно воспользоваться схемами с питанием 220 вольт, которые могут монтироваться со стандартными клавишными выключателями световых приборов. В них используются в которых используются триггеры на тиристорах и ключевые механизмы.

Что из себя представляют подобные выключатели

Сенсорный выключатель

Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы.

Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.

Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль.

Один из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

• Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
• Легкость применения – приведение в действие не требует никаких физических усилий.
• Бесшумность и мгновенная реакция на команду от пользователя.
• Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

Внешний вид одного из производимых промышленностью сенсорных выключателей

• Долговечность, обеспечиваемая отсутствием механических элементов.
• В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
• Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Это интересно: Встраиваемые розетки в столешницу: виды, устройство + советы по выбору и установке

Как собрать?

Чтобы изготовить чудо-техники самостоятельно, необходимы навыки и знания:

• по чтению простейших электрических схем;
• опыт работы с паяльником;
• умение разбираться в электрорадиодеталях;
• практика в изготовлении печатных плат.

Выключатель будет функционировать от напряжения 9 вольт. В качестве источника питания подойдёт прямоугольная батарейка, но её можно заменить аккумулятором. При использовании понижающего трансформатора или DC–DC преобразователя можно работать от сети 220 Вт.

СоветЕсли нет навыков или квалификации, лучше не пытаться сделать его самостоятельно. Для таких людей предусмотрен огромный выбор готовых вариантов.

Список деталей

Резисторы:

• R1– 10К;
• R2– 1M;
• R3– 22К;
• R5– 2К;
• R6– 1,8К;
• R7– 330 Ом;
• R8– 1,5K.

Транзисторы:

• VT1– KT315;
• VT2– RT315;
• V3– 3107 (DC557).

Конденсаторы:

• С1– 2200 пФ;
• C2– 1 мкФ*10В.

Диод — VD1– 1N.

Разное:

• M1- микросхема электрическая;
• HL1– светодиод или реле;
• контактная колодка.

ВниманиеЕсли в качестве нагрузки будет использоваться реле, то резистор R8 необходимо поменять на 2 Ом

Изготовление печатной платы

Объяснять подробно как изготовить печатную плату я не буду, так как это займет много времени. Файл печатной платы открывается с помощью программы sprint-layout 6.0: sprint-layout-6.zip (скачиваний: 697) В схеме используется диод VD1, он нужен для защиты транзистора VT3 от ЭДС катушки реле. Если вы будете подключать в качестве нагрузки реле, то диод нужно поставить, если будет использоваться лёгкая нагрузка, то вместо него можно поставить перемычку. После изготовления платы, во избежании окисления, пролудите порожки оловом. Откройте программу sprint-layout 6.0 и припаяйте все детали на ней, согласно расположению. Если всё сделано правильно, детали и номиналы не перепутаны, то устройство должно заработать сразу без каких либо проблем. Вот так выглядит собранный акустический выключатель. И ещё одно фото с подключённый батареей и светодиодом на нагрузке. Хотелось бы сказать об одной проблеме которая может возникнуть. В схеме стоит резистор R8 на 1.5 кОм, если вы будете использовать в качестве нагрузки светодиод то его можно оставить, если планируете устанавливать реле, то замените резистор на 2 Ом. Больше проблем возникнуть не должно )) В итоге получился не дорогой но очень эффективный и полезный прибор, который обязательно найдет своё применение в хозяйстве! ))

Выводы и полезное видео по теме

Этот обзор позволяет ближе познакомиться с коммутаторами света, быстро набирающими популярность в обществе.

Сенсорные выключатели, отмеченные продуктовой маркой Livolo, — что это за конструкции и насколько привлекательны они для конечного пользователя. Видео гид по коммутаторам нового типа поможет получить ответы на вопросы:

Завершая тему сенсорных коммутаторов, стоит отметить активное развитие в области разработки и производства выключателей для бытового и промышленного использования.

Выключатели света, казалось бы, простейшие конструкции, совершенны уже настолько, что теперь управлять светом можно голосовой кодовой фразой и при этом получать полную информацию о состоянии атмосферы внутри помещения.

Есть, что дополнить, или возникли вопросы по сборке сенсорного выключателя? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких приборов. Форма для связи находится в нижнем блоке.
