Изоляция выключателей: требования к изоляции бытовых и промышленных приборов

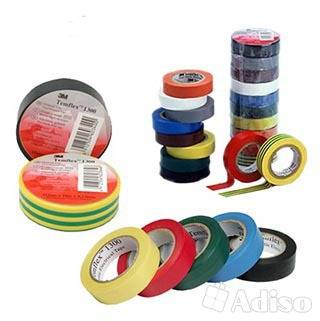

Изоляционная лента

Не утрачивает своей актуальности изоляция электропроводов изолентой. Изоляционная лента стоит недорого и продается в любом хозяйственном магазине в широком ассортименте.

Наматывать ее надо под углом, начиная от края родной изоляции провода. При параллельном соединении на конце скрутки делают пустую намотку-трубку, сгибают ее и продолжают движение в обратную сторону.

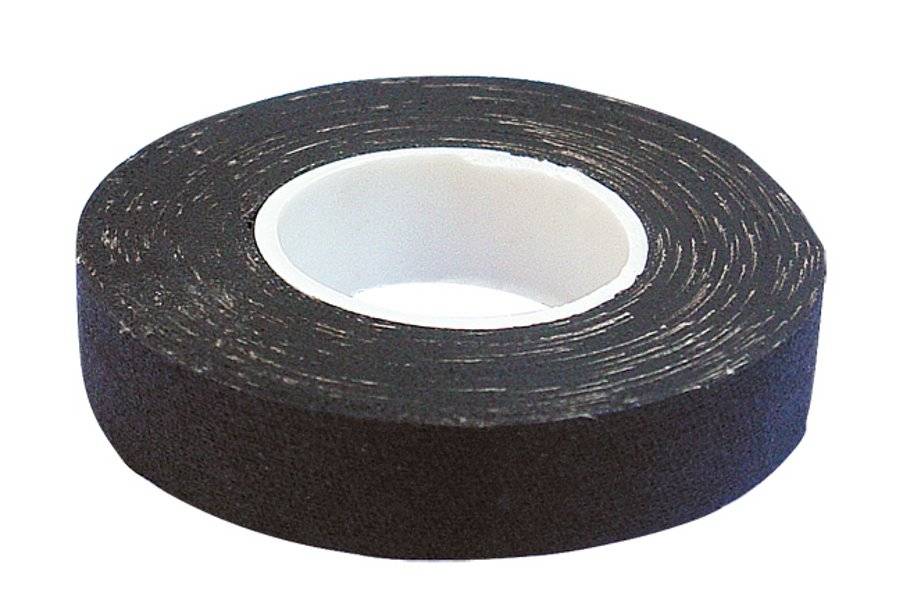

Распространенная ПВХ изоляционная лента при сильном нагревании плавится, но не пропускает влагу. Хлопчатобумажная изоляционная лента, наоборот, выдерживает высокие температуры, но со временем сохнет, а при намокании может отклеиться.

Из ПВХ делают и кембрики – трубки для изоляции проводов и кабелей. Чтобы трубка плотно седела, надо правильно подобрать диаметр трубки.

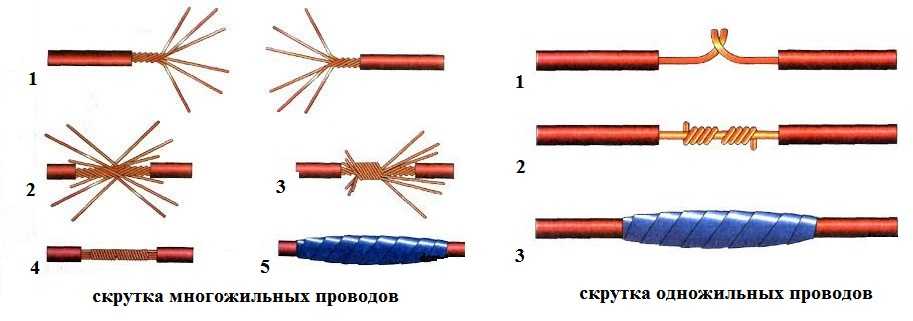

Как правильно изолировать скрутку проводов лучше посмотреть видеоролик:

Изоляционная защита электрооборудования

Изоляционные материалы обеспечивают защиту окружающих людей и животных от электроударов. Условие одно: нужно правильно подобрать расходный диэлектрик, его форму, толщину, параметры рабочего напряжения (оно может быть разным, как и конструкция прибора).

Кроме того, существенное влияние на качество изоляторов могут оказывать производственные или бытовые условия эксплуатации сложного электротехнического устройства. Качество изоляции, толщина и степень электросопротивления должны соответствовать фактическому влиянию окружающей среды и стандартным условиям эксплуатирования.


Для проверки изоляционных свойств по кабелю подают испытательное напряжение, а затем с помощью мультиметра или тестера снимают показания сопротивления изоляции электроустройства

Информация о том, как проверяют напряжение в электрической розетке, содержится в следующей статье, с которой мы рекомендуем ознакомиться.

В состав электрической изоляции может входить как определенной толщины слой диэлектрика, так и конструкционная форма (корпус), выполненная из диэлектрического материала. Диэлектриком покрывается вся поверхность токоведущих элементов оборудования или же только те токоведущие элементы, которые изолированы от других частей конструкции.

Классификация изоляционных материалов

Электротехническая изоляция в бытовых приборах подразделяется на соответствующие классы:

  • 0;
  • 0I;
  • I;
  • II;
  • III.

Приборы с классом изоляции «0» имеют рабочий изоляционный слой, но без применения элементов для заземления. В их конструкции нет зажима для соединения защитного проводника.

Приборы с изоляцией класса «0I» имеют изоляцию + элемент для зануления, но в них содержится провод для соединения с источником питания, у которого нет зануляющей жилы.


Изоляция имеет специальную маркировку. Заземление указывается в виде отдельного значка в месте подключения проводника. Это делается для того, чтобы выравнивать потенциалы. Проводник желто-зеленого цвета присоединяется к контактам розетки, люстры и т. п

Приборы с изоляцией класса «I» содержат 3-х жильный шнур и вилку с 3 контактами. Электроустанововчные устройства этой категории подлежат установке с подключением к заземлению.

Электроприборы, имеющие изоляцию класса «II», то есть двойную или усиленную, часто встречаются в бытовой эксплуатации. Подобная изоляция надежно защитит потребителей от поражения электрическим током, если в приборе случится повреждение основной изоляции.

Изделия, укомплектованные прочной двойной изоляцией, обозначается в силовом оборудовании знаком В, означающим: «изоляция в изоляции». Приборы, содержащие такой знак, нельзя занулять и заземлять.

Все современные электрические приборы, имеющие изоляцию класса «III», могут осуществлять свою работу в сетях электропитания, где есть номинальное напряжение не выше 42 В.

Абсолютную безопасность при активизации электрооборудования предоставляют бесконтактные выключатели, с особенностями устройства, принципом работы и видами которых ознакомит рекомендуемая нами статья.

Измерительные приборы

Приборы для измерения сопротивления изоляции условно делятся на две группы. Это: щитовые измерители переменного тока и малогабаритные приборы (они переносятся вручную). Первые образцы применяются в комплекте с подвижными или стационарными установками, имеющими собственную нейтраль. Конструктивно они состоят из релейной и индикаторной частей и способны непрерывно работать в действующих сетях 220 или 380 Вольт.

Чаще всего замеры сопротивления изоляции электропроводки организуются и проводятся с использованием мобильных устройств, называемых мегаомметрами. В отличие от обычного омметра, это прибор предназначается для измерений особого класса, основанных на оценке состояния изоляции при воздействии на нее высокого напряжения.

Известные модели этих приборов бывают аналоговыми и цифровыми. В первых из них для получения нужной величины испытательного напряжения используется механический принцип (как в «динамо-машине»). Специалисты нередко называют их «стрелочными», что объясняется наличием градуированной шкалы и измерительной головки со стрелкой.

Эти устройства достаточно надежны и просты в обращении, но на сегодня они морально устарели. Основное неудобство работы с ними состоит в значительном весе и больших габаритах. На смену им пришли современные цифровые измерители, в схеме которых предусмотрен мощный генератор, собранный на ШИМ контроллере и нескольких полевых транзисторах.

Такие модели в зависимости от конкретной конструкции способны работать как от сетевого адаптера, так и от автономного питания (один из вариантов – аккумуляторные батареи). Показания по измерению изоляции силовых кабелей в этих приборах выводятся на ЖК дисплей. Принцип их работы основан на сравнении проверяемого параметра и эталона, после которого полученные данные поступают в специальный блок (анализатор) и обрабатываются там.


Цифровые приборы отличаются сравнительно небольшим весом и малыми размерами, что очень удобно при проведении полевых испытаний. Типичными представителями таких приборов являются популярные измерители Fluke 1507 (фото слева). Однако для работы с электронной схемой нужен определенный уровень квалификации, позволяющий подготовить прибор и получить при измерениях минимальную погрешность. Такой же подход потребуется и при обращении с импортным цифровым изделием под обозначением «1800 in».

Важно отметить, что проверять изоляцию кабельной продукции посредством обычных измерительных приборов не имеет смысла. Для этих целей не годится ни самый «продвинутый» мультиметр, ни любой другой подобный ему образец

С их помощью удастся провести лишь приблизительную оценку параметра, полученного с большим процентом погрешности.

Подготовка к измерениям

Подготовка к проведению испытаний изоляции сводится к выбору прибора, подходящего по своим характеристикам для заявленных целей, а также к организации схемы измерений. Наиболее подходящими для большинства случаев считаются следующие приборы:

  1. Мегаомметры типа М4100, имеющие до пяти модификаций.
  2. Измерители серии Ф 4100 (модели Ф4101, Ф4102, рассчитанные на пределы от 100 Вольт до одного киловольта).
  3. Приборы ЭС-0202/1Г (пределы 100, 250, 500 Вольт) и ЭС0202/2Г (0,5, 1,0 и 2,5 кВ).
  4. Цифровой прибор Fluke 1507 (пределы 50, 100, 250, 500, 1000 Вольт).

Мегаомметр М4100

Мегаомметр-Ф-4100

Мегаомметр-ЭС-02021Г

Цифровой измеритель Fluke 1507

Согласно ПУЭ перед замерами сопротивления изоляции потребуется подготовить схему присоединения мегаомметра к элементам проверяемого объекта. Для этого в комплекте измерителя имеется пара гибких проводов длиной не более 2-х метров. Собственное сопротивление их изоляции не может быть менее 100 Мом.

Отметим также, что для удобства проверки изоляции кабеля мегаомметром рабочее концы проводов маркируются, а со стороны прибора на них надеваются специальные наконечники. С ответной стороны измерительные кабели оборудуются зажимами типа «крокодил» со специальными щупами и изолированными ручками.

Поливинилхлоридный пластикат

Этот материал наиболее часто используется в качестве изоляционного материала для проводов (ПВХ). В состав, помимо полимеров, входят различные химические компоненты, которые повышают основные характеристики материала. К особенностям можно причислить высокий уровень сопротивления к электрическому току в условиях оптимального микроклимата в помещении. При повышении температуры этот показатель снижается в несколько раз. При этом стоит отметить, что рабочая температура токопроводящей жилы составляет 70⁰С, что несомненно влияет на показатель токовой нагрузки.

Это интересно: Требования к монтажу электропроводки

Изоляция ВЛ

1.9.10. Удельная эффективная длина пути утечки поддерживающих гирлянд изоляторов и штыревых изоляторов ВЛ на металлических и железобетонных опорах в зависимости от СЗ и номинального напряжения (на высоте до 1000 м над уровнем моря) должна приниматься по табл. 1.9.1.

Удельная эффективная длина пути утечки поддерживающих гирлянд и штыревых изоляторов ВЛ на высоте более 1000 м над уровнем моря должна быть увеличена по сравнению с нормированной в табл. 1.9.1:

от 1000 до 2000 м – на 5 %;

от 2000 до 3000 м – на 10 %;

от 3000 до 4000 м – на 15 %.

Таблица 1.9.1 Удельная эффективная длина пути утечки поддерживающих гирлянд изоляторов и штыревых изоляторов ВЛ на металлических и железобетонных опорах, внешней изоляции электрооборудования и изоляторов ОРУ

Степень загрязненияλэ, см/кВ (не менее), при номинальном напряжении, кВ
до 35 включительно110-750
1 1,90 1,60
2 2,35 2,00
3 3,00 2,50
4 3,50 3,10

1.9.11. Изоляционные расстояния по воздуху от токоведущих до заземленных частей опор должны соответствовать требованиям гл. 2.5.

1.9.12. Количество подвесных тарельчатых изоляторов в поддерживающих гирляндах и в последовательной цепи гирлянд специальной конструкции (V-образных, -образных, – образных, – образных и др., составленных из изоляторов одного типа) для ВЛ на металлических и железобетонных опорах должно определяться по формуле

m = L / Lи

где Lи – длина пути утечки одного изолятора по стандарту или техническим условиям на изолятор конкретного типа, см. Если расчет m не дает целого числа, то выбирают следующее целое число.

1.9.13. На ВЛ напряжением 6-20 кВ с металлическими и железобетонными опорами количество подвесных тарельчатых изоляторов в поддерживающих и натяжных гирляндах должно определяться по 1.9.12 и независимо от материала опор должно составлять не менее двух.

На ВЛ напряжением 35-110 кВ с металлическими, железобетонными и деревянными опорами с заземленными креплениями гирлянд количество тарельчатых изоляторов в натяжных гирляндах всех типов в районах с 1-2-й СЗ следует увеличивать на один изолятор в каждой гирлянде по сравнению с количеством, полученным по 1.9.12.

На ВЛ напряжением 150-750 кВ на металлических и железобетонных опорах количество тарельчатых изоляторов в натяжных гирляндах должно определяться по 1.9.12.

1.9.14. На ВЛ напряжением 35-220 кВ с деревянными опорами в районах с 1-2-й СЗ количество подвесных тарельчатых изоляторов из стекла или фарфора допускается принимать на 1 меньше, чем для ВЛ на металлических или железобетонных опорах.

На ВЛ напряжением 6-20 кВ с деревянными опорами или деревянными траверсами на металлических и железобетонных опорах в районах с 1-2-й СЗ удельная эффективная длина пути утечки изоляторов должна быть не менее 1,5 см/кВ.

1.9.15. В гирляндах опор больших переходов должно предусматриваться по одному дополнительному тарельчатому изолятору из стекла или фарфора на каждые 10 м превышения высоты опоры сверх 50 м по отношению к количеству изоляторов нормального исполнения, определенному для одноцепных гирлянд при λэ = 1,9 см/кВ для ВЛ напряжением 6-35 кВ и λэ = 1,4 см/кВ для ВЛ напряжением 110-750 кВ. При этом количество изоляторов в гирляндах этих опор должно быть не менее требуемого по условиям загрязнения в районе перехода.

1.9.16. В гирляндах тарельчатых изоляторов из стекла или фарфора, подвешенных на высоте более 100 м, должны предусматриваться сверх определенного в соответствии с 1.9.12 и 1.9.15 два дополнительных изолятора.

1.9.17. Выбор изоляции ВЛ с изолированными проводами должен производиться в соответствии с 1.9.10 – 1.9.16.

Важные “мелочи”

Для некоторых видов инструмента можно назвать абсолютно необходимыми два устройства – регулятор максимальных оборотов и устройство плавного пуска. При наличии устройства плавного пуска он может плавно набирать обороты пропорционально глубине нажатия на пусковую кнопку.

Одна из серьезных мелочей – муфта предельного момента, которая защищает электродвигатель от недопустимых нагрузок и увеличивает срок его службы. Самая распространенная ситуация по созданию недопустимой нагрузки, например для дрели, – заклинивание сверла в момент сверления.

Другая существенная мелочь – наличие реверсивного вращения. Это свойство будет особенно полезно для дрелей. Без реверса невозможно нарезать резьбу или вывернуть шуруп. А если дрель имеет реверс, то абсолютно необходимо и еще одно устройство – регулятор скорости вращения.

Если приобретается мощный и тяжелый инструмент, то желательно наличие в нем ограничителя пускового тока. Он более плавно набирает обороты, не “дергается” в руках и не создает ненужной нагрузки на электросеть.

Виды изоляции проводов при электромонтажных работах

Хотя с каждым днем появляется все больше беспроводных устройств, основным средством передачи электрического тока по-прежнему остаются провода. При производстве проводов и кабелей используются различные виды изоляции. Каждый вид изоляции проводов определяет область применения тех или иных кабельных изделий. В процессе монтажа проводов или кабелей появляется необходимость в изоляции мест их соединения или подключения к электроприборам. Каким же образом это можно сделать?

Ранее для изоляции кабелей применяли бумагу, но сейчас, при огромном количестве современных материалов ее используют крайне редко. Бумагу наматывали несколькими слоями, пропитывая маслом и канифолью. Это помогало противостоять влиянию влаги. В производственных условиях делают надежную изоляцию из фторопласта. Ленты фторопласта наматывают на провода и запекают. Образуется оболочка, которая не боится не только химического или температурного, но и механического воздействия.

ПВХ изоляция

ПВХ (поливинилхлорид) также называют виниловая изоляция. Поливинилхлорид устойчив к действию щелочей и кислот, не проводит ток, не растворяется в воде, поэтому находит широкое применение при изготовлении изоляционных материалов. Применяется для изготовления изоляции проводов и кабелей. Так же изготавливают ПВХ изоленту, для изоляции соединения проводов. Одно из преимуществ ПВХ изоляции – ее дешевизна. Полимерная изоляция довольно эластична и устойчива к перепадам температур, не горит на воздухе. При производстве ПВХ материалов могут добавлять пластификаторы, они несколько ухудшают изоляционные свойства и стойкость к химикатам, но увеличивают эластичность и устойчивость к воздействию ультрафиолетовых лучей.

Если в соединительном кабеле используется виниловая изоляция, покрывающая провода, то кабель обозначается аббревиатурой ПВС. Он может состоять из 2-5 алюминиевых или медных жил. Оболочка бывает виниловая или резиновая. Срок службы ПВС кабелей превышает 6 лет. В течение всего этого времени они не требуют замены. Они устойчивы к коррозии и плесени, выдерживают морозы до -40° и жару до +40°. Их рабочее сопротивление составляет на 1 км около 270 Ом.

Кабели с ПВХ оболочкой и алюминиевыми жилами применяют в городских электрических сетях, для подачи электричества на производстве и в жилых многоквартирных домах. ПВС кабели с медными жилами получили распространения при подключении к сети практически всех бытовых приборов и другой техники малой мощности, их используют для электропроводки в частных домах и квартирах.

electry.ru

Пропитанная бумажная изоляция

Для изготовления БПИ используются ленты кабельной бумаги, которые пропитываются при помощи не стекающего вещества или вязкого состава, которые применяются при резких температурных  и высотных перепадах. Присутствуют некоторые ограничения касательно совпадения лент, которые накладываются пластом, что приводит к плотному прилеганию нижней ленты к основной жиле или же экрану. В зависимости от сечения основной жилы итоговая толщина изоляции будет существенно меняться.

Если используется кабель с напряжением в 1кВ, то этот предел составит 1,2-2,4 мм, если показатель будет 6кВ, то предел будет 0,2 см. При мощности в 35кВ предел составит 0,9 см, при 20кВ 0,8 см и при 10кВ — 0,3 см. Зачастую подобный тип изоляции для кабеля используется при прокладке в грунт высоковольтных кабелей. Качественным заменителем бумажной изоляции является полиэтиленовая, которая используется все для тех же целей. Более детальную информацию можно получить, ознакомившись со стандартом ГОСТ 18410-73.

Преимущества:

  • допустим небольшой радиус изгиба;
  • превосходные изоляционные свойства;
  • низкий уровень сопротивляемости.

Недостатки:

  • низкий уровень прочности (требуется дополнительная защита);
  • высокий показатель пожарной безопасности;
  • используемая пропитка характеризуется превосходной текучестью в период воздействия высокой температуры;
  • способен впитывать влагу, что требует использования дополнительной оболочки.

3 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют следующие термины.

3.1 Класс напряжения электрооборудования – номинальное междуфазное напряжение электрической сети, для работы в которой предназначено электрооборудование.

Примечания

1 Класс напряжения обмотки трансформатора (реактора) – по ГОСТ 16110.

2 Класс напряжения трансформатора – по ГОСТ 16110.

3 Классом напряжения заземляющего дугогасящего реактора считается класс напряжения обмотки силового трансформатора или генератора, в нейтраль которой включен реактор.

3.2 Наибольшее рабочее напряжение электрооборудования – наибольшее напряжение частоты 50 Гц, неограниченно длительное приложение которого к зажимам разных фаз (полюсов) электрооборудования допустимо по условиям работы его изоляции.

Примечание – Наибольшее рабочее напряжение электрооборудования не охватывает допустимые для его изоляции кратковременные (длительностью до 20 с) повышения напряжения в аварийных условиях и повышения напряжения частотой 50 Гц (длительностью до 8 ч), возможные при оперативных коммутациях, указанные в приложении .

3.3 Электрооборудование с нормальной изоляцией – электрооборудование, предназначенное для применения в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты.

3.4 Электрооборудование с облегченной изоляцией – электрооборудование, предназначенное для применения только в электроустановках, не подверженных воздействию грозовых перенапряжений или в электроустановках, в которых грозовые перенапряжения не превышают амплитудного значения испытательного кратковременного (одноминутного) переменного напряжения.

3.5 Внутренняя изоляция – по ГОСТ 1516.2.

3.6 Внешняя изоляция – по ГОСТ 1516.2.

3.7 Уровень изоляции электрооборудования (в т.ч. обмотки, нейтрали обмотки и т.д.) – совокупность нормированных испытательных напряжений, установленных в стандарте для испытаний внутренней и внешней изоляции данного электрооборудования (обмотки, нейтрали и т.п.).

3.8 Нормированное испытательное напряжение – по ГОСТ 1516.2.

3.9 Электрическая сеть с изолированной нейтралью – сеть, нейтраль которой не имеет соединения с землей, за исключением приборов сигнализации, измерения и защиты, имеющих весьма высокое сопротивление, или сеть, нейтраль которой соединена с землей через дугогасящий реактор, индуктивность которого такова, что при однофазном замыкании на землю ток реактора в основном компенсирует емкостную составляющую тока замыкания на землю.

3.10 Электрическая сеть с заземленной нейтралью – сеть, нейтраль которой соединена с землей наглухо или через резистор или реактор, сопротивление которых достаточно мало, чтобы существенно ограничить колебания переходного процесса и обеспечить значение тока, необходимое для селективной защиты от замыкания на землю.

Примечание – Степень заземления нейтрали сети характеризуется наивысшим значением коэффициента замыкания на землю для схем данной сети, возможных в условиях эксплуатации.

3.11 Коэффициент замыкания на землю – отношение напряжения на неповрежденной фазе в рассматриваемой точке трехфазной электрической сети (обычно в точке установки электрооборудования) при замыкании на землю одной или двух других фаз к фазному напряжению рабочей частоты, которое установилось бы в данной точке при устранении замыкания.

Примечание – При определении коэффициента замыкания на землю место замыкания и состояние схемы электрической сети выбираются такими, которые дают наибольшее значение коэффициента.

3.12 Типовые испытания изоляции электрооборудования – испытания электрооборудования данного типа на соответствие его изоляции всем требованиям, установленным технической документацией, проводимые после освоения технологии его производства или (частично или полностью) после изменений конструкции, применяемых материалов или технологии производства, могущих снизить электрическую прочность изоляции.

3.13 Периодические испытания изоляции электрооборудования – по ГОСТ 16504.

3.14 Приемо-сдаточные испытания изоляции электрооборудования – по ГОСТ 16504.

3.15 Обмотка с полной изоляцией нейтрали – обмотка с уровнем изоляции нейтрали, равным уровню изоляции линейного конца обмотки.

3.16 Обмотка с неполной изоляцией нейтрали – обмотка с уровнем изоляции нейтрали более низким, чем уровень изоляции линейного конца обмотки.

3.17 Сторона высшего (среднего, низшего) напряжения трансформатора – по ГОСТ 16110.

3.18 Сторона нейтрали обмотки трансформатора – совокупность токоведущих частей, присоединенных к зажиму нейтрали и ближайшей к нейтральному концу части обмотки.

Природные и синтетические диэлектрики

Изоляционные материалы, а иначе, диэлектрики, по своему происхождению подразделяются на естественные (слюда, дерево, латекс) и синтетические:

  • пленочные и ленточные изоляторы на основе полимеров;
  • электроизоляционные лаки, эмали – растворы плёнкообразующих веществ, изготовляемые на основе органических растворителей;
  • изоляционные компаунды, в жидком состоянии твердеющие сразу после нанесения на токопроводящие элементы. Данные вещества не содержат в своем составе растворителей, по своему назначению подразделяются на пропиточные (обработка обмоток электроприборов) и заливочные составы, которыми заливают кабельные муфты и полости приборов и электроагрегатов с целью герметизации;
  • листовые и рулонные изоляционные материалы, которые состоят из непропитанных волокон как органического, так и неорганического происхождения. Это могут быть бумага, картон, фибра или ткань. Их изготавливают древесины, натурального шелка или хлопка;
  • лакоткани с изоляционными свойствами – особые пластичные материалы на тканевой основе, пропитанные электроизоляционным составом, который после затвердевания формирует пленку-изолятор.

Синтетические диэлектрики имеют важные для надежной работы приборов электрические и физико-химические характеристики, заданные конкретной технологией их производства.

Они широко используются в современной электротехнике и электронной промышленности для выпуска на рынок следующих видов изделий:

  • диэлектрические оболочки кабельной и проводниковой продукции;
  • каркасы электротехнических изделий, таких как катушки индуктивности, корпуса, стойки, панели и т.п.;
  • элементы электроустановочной арматуры – распределительные короба, розетки, патроны, кабельные разъемы, переключатели и др.

Также производятся радиоэлектронные печатные платы, включая панели, используемые под расшивку проводников.

4.2 Классы напряжения электрооборудования

4.2.1 Настоящий стандарт устанавливает требования к электрической прочности изоляции электрооборудования классов напряжения, указанных в таблице , предназначенного для работы в электрических сетях с номинальными и наибольшими длительно допускаемыми рабочими напряжениями, указанными в таблице .

4.2.2 В настоящем стандарте требования к электрической прочности изоляции электрооборудования классов напряжения от 1 до 35 кВ установлены исходя из его предназначения для работы в электрической сети, нейтраль которой может быть как заземленной, так и изолированной (коэффициент замыкания на землю не выше 1,73), а для классов напряжения от 110 до 750 кВ нейтраль электрической сети должна быть заземленной (коэффициент замыкания на землю не выше 1,4).

Таблица 1 – Классы напряжения электрооборудования

В киловольтах

Наибольшее рабочее напряжение электрооборудования

Номинальное напряжение электрической сети

Наибольшее длительно допускаемое рабочее напряжение в электрической сети

1

1,1

1,0

1,1

3

3,6

3,0

3,5

3,15

3,5

3,3

3,6

6

7,2

6,0

6,9

6,6

7,2

10

12,0

10,0

11,5

11,0

12,0

15

17,5

13,8

15,2

15,0

17,5

15,75

17,5

20

24,0

18,0

19,8

20,0

23,0

22,0

24,0

24

26,5

24,0

26,5

27

30,0

27,0

30,0

35

40,5

35,0

40,5

110

126,0

110,0

126,0

150

172,0

150,0

172,0

220

252,0

220,0

252,0

330

363,0

330,0

363,0

500

525,0

500,0

525,0

750

787,0

750,0

787,0

Примечание – Настоящий стандарт распространяется также на изоляцию сторон СН и НН (классов напряжения, указанных в таблице ) силовых трансформаторов, класс напряжения обмотки ВН которых отличается от указанных в таблице .

Выбор однопроволочного или многопроволочного кабеля


Монолитная жила обладает жесткостью и ломкостью при многократных сгибаниях. Кабель сложно протаскивать в криволинейных каналах, так как он плохо гнется, а после этого уже не выпрямляется. Вместе с тем, цельный провод сохраняет проводимость и площадь сечения на протяжении всего своего периода эксплуатации, который может составлять до 100 лет.

Работать с многожильным проводом проще. Он гибкий, прочный и упругий, легко протаскивается в самые сложные полости. Минус состоит в том, что сечение ниток постепенно сокращается из-за окисления их стенок. Со временем патина может забрать до 50 % материала, что приведет к снижению мощности и пропускной способности линии.

Способы монтажа розетки

Монтаж открытым способом

. На плоскость стены устанавливают подрозетники из термостойкого, токонепроводящего материала толщиной 10мм (текстолит, гетинакс, асбоцемент и др.), на который и устанавливают розетку данной конструкции, рассчитанной для открытого крепления. Корпус розетки снимают, подсоединяют провода, розетку привинчивают к подрозетнику и одевают корпус.

Монтаж закрытым способом

. Перфоратором с коронкой просверливают отверстие в стене, закладывают монтажную коробку на алебастр или на дюбеля, предварительно вывести в нее провода. С розетки снимают пластмассовый корпус, подсоединяют провода, и, после твердения алебастра закладывают в монтажную коробку и фиксируют, зажимая креплениями к коробке.
