Делаем проходной выключатель своими руками

Принцип работы проходного выключателя

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

  • Вход подключен к выходу 1;
  • Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать

В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Схема подключения проходного выключателя

Watch this video on YouTube

Подключение проходного выключателя

Так как для работы схемы с проходным переключателем используется больше проводов, то подключение в распаечной коробке будет выглядеть сложнее – в ней появятся дополнительные элементы. Изначально в коробку приходят фаза и ноль от источника питания. Нулевой провод через соединение дальше напрямую идет к лампе, а фазный уходит на первый выключатель. Дальше в переключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут ко второму выключателю, после которого опять один провод попадает в распаечную коробку и через последнее соединение уходит на лампу.

Можно было бы и сэкономить на проводе, пустив «управляющие» ветви напрямую от одного выключателя к другому, но грамотный электрик так делать никогда не будет по ряду причин:

Подключение через коробку является наиболее правильным с точки зрения составления электрических цепей.

В случае поломки другой электрик сможет без дополнительных поисков прозвонить, определить неисправность и отремонтировать проводку.

Такая схема упрощает установку третьего, четвертого и т.д. переключателя, в случае такой необходимости.

Как итог – качественно сделанное соединение будет выполнено только через распаечную коробку.

Недостатки проходных устройств

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт. Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

И лучше всего вызванить его, что называется “вживую”, тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать – значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка – неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Порядок монтажа

Для монтажа вышеописанной схемы понадобятся плоскогубцы, перфоратор, болгарка либо молоток с зубилом в зависимости от стены, отвертка-индикатор, шлицевая и крестовая отвертки, нож, рулетка и уровень для контроля вертикальности штробы, алебастр либо цементный раствор.

После подготовки штроб питание снимается во избежание поражения электрическим током. Далее, в распределительную коробку заводят провода со щитка, и при помощи алебастра крепят ее в нише. Провода располагают и фиксируют в штробах, затем подключают по указанной выше схеме выключатели. Провод на выключатель из коробки заводится снизу, так что штроба должна проходить ниже него на 5-10 см.

Сначала провода из коробки ведут на выключатели и потребитель, затем выключатели соединяются между собой. Важный момент – не перепутать провода, на выходах выключателей идут два провода перекрестного подключения, на вход первого – фаза, вход второго соединяется с потребителем.

После подсоединения проводки, на коробку ставится заглушка, собираются выключатели, подается питание и осуществляется проверка работоспособности схемы. Если все в порядке, можно замазывать штробы.

Как выбрать цвет гостиной

Цветовая гамма этого помещения должна быть выполнена в оттенках способствующих расслаблению, как эмоциональному, так и физическому. Психологи рекомендуют несколько основных цветов:

  • Мятный.
  • Пшеничный.
  • Светло-голубой.
  • Сиреневый.
  • Зеленый.

Несмотря на популярность окрашивания стен, многие предпочитают по старинке оклеивать стены обоями.

Однако среди разнообразия этого материала, легко запутаться и не каждый знает как выбрать обои для гостиной. Для правильного выбора, необходимо учитывать несколько критериев:

  • Свойства того или иного вида обоев.
  • Натуральность материала.
  • Цена.
  • Расцветка (однотонная или с принтом).

В последние годы особую популярность приобрели пробковые или бамбуковые обои, поскольку они обладают отличными звуко- и теплоизоляционными свойствами, а также прекрасно смотрятся в интерьере.

Ошибки, совершаемые при монтаже проходных выключателей

Среди допускаемых начинающими электриками ошибок следует отметить наиболее часто встречающиеся, которые могут повлиять на качество работы по установке и подключению устройств для управления осветительными приборами из нескольких мест.

  1. Попытка произвести все соединения в одной распределительной коробке. Такой вариант возможен при коммутации простой однолинейной схемы с двумя устройствами. При более сложных подключениях следует развести участки соединений по двум или даже по трем коробкам, чтобы избежать большого количества скруток в одном месте. В противном случае это может привести к короткому замыканию в случае недостаточной изоляции и к сложности последующего обслуживания или ремонта.


Большое количество скруток в одном месте могут привести к КЗ и усложнить ремонт

  1. Использование проводов с разным материалом токоведущих жил. Такое соединение недопустимо, потому что в процессе эксплуатации непременно произойдет окисление и контакт будет утрачен.
  2. Устройство счалок в желобе кабель-канала или под слоем штукатурки при скрытой проводке. Это может привести к утечке электротока из-за нарушения изоляции в результате намокания стены или скопления конденсата в коробе. В результате может происходить пробитие тока на стену или постоянное срабатывание защитной аппаратуры (УЗО).
  3. Неправильное оформление счалок при коммутации проводов. Скрутка должна быть плотно стянутой и иметь в длину не менее 25 мм. При этом условии контакт будет надежным и долговечным. А самым правильным решением будет применение клеммников.

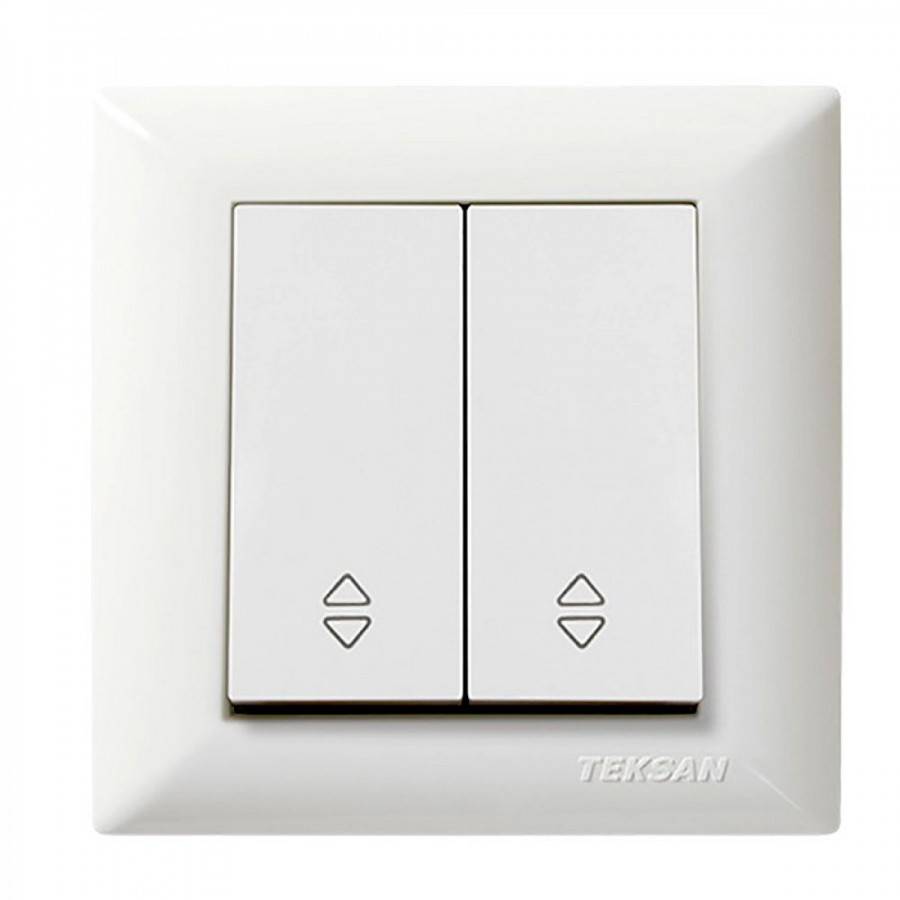

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

https://youtube.com/watch?v=9cG_VmdR4uk

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

  1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
  2. С применением клавишных или кнопочных выключателей без фиксации.

Схемы подключения электронного устройства KillerSwitch


Схема подключения выключателей с фиксацией


Схема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться – их можно сделать самому.  Рассмотрим, как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором – вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов – его можно устанавливать в любом месте.

Схема переделки обычного в проходной

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта – два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете, как сделать проходной выключатель света. Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Как сделать проходной выключатель из обычного выключателя? Подробная схема подключения

Иногда возникают случаи, когда нужно включить свет из 2 разных мест. Эта задача выполнима с помощью изготовления проходного выключателя из обычного. Это по силам каждому, кто может держать в руках отвертку. Обычный выключатель в подобном случае плохой помощник. Нужен специальный проходной прибор. Попробуем его сделать своими руками, используя привычный кнопочный.

Назначение проходного выключателя

Эти устройства предназначены для управления каким-либо осветительным прибором одновременно из нескольких мест. Они очень удобны для установки в длинных переходах, на лестницах, в коридорах квартиры. В последние годы их стали использовать в спальных комнатах. Удобство использования заключается в том, что нет необходимости возвращаться к выключателю, свет можно погасить с другого места. Как подключить проходной выключатель? Чаще всего для управления электрическим светильником используется схема с применением двухклавишного переключателя.

Схема управления освещением с двух мест с помощью проходных выключателей

Как подключить проходной выключатель в других местах? В частном доме, имеющем пристройки, можно поставить его при входе в дом, другой в самом помещении. Тогда при выходе из дома свет можно выключить прямо во дворе, не возвращаясь в помещение. Подобных устройств при необходимости используют несколько для включения светильника.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

  • одноклавишный, оборудованный подсветкой или без нее,
  • двухклавишный с подсветкой или без нее,
  • трехклавишный,
  • накладной,
  • встроенный,
  • промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

  • по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство,
  • нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Заключение

Проходной выключатель, сделанный своими руками, обеспечивает удобство.

С его помощью происходит управление светом из нескольких мест.

Удобство управления подобным приспособлением в том, что не надо ходить назад для выключения света в длинном коридоре, на лестнице и в других местах. Подобные устройства в наше время совсем нет необходимости делать своими руками. В любом магазине, торгующем электротоварами, можно купить любые устройства за самые минимальные цены. Самый простой из них перекрестный переключатель. Лампы можно использовать любые: накаливания, люминесцентные, энергосберегающие. Главное в подключении этих приборов не запутаться в проводах.

Практика

На практике, чтобы выключателя сделать переключатель вам понадобится, для управления с двух мест, два одноклавишных выключателя и два двухклавишных выключателя одной фирмы и одной серии. Одна серия нужна для совпадения размеров клавиш.

  • Далее берем двухклавишные выключатели и разбираем их, снимая клавиши;
  • Общая задача, перевернуть одну контактную группу на 180 градусов и установить вместо двух клавиш одну общую;
  • Не всякий выключатель даст себя «корежить», поэтому для этих самоделок нужно выбирать максимально простые модели выключателей.

Примечание: чаще всего приходится проявлять смекалку в изготовлении  проходного выключателя открытой проводки. Проходные выключатели для открытой проводки трудно найти. На фото проходной выключатель скрытой проводки.

После поворота контактной группы на 180 градусов, остается собрать выключатели и вместо двух клавиш поставить одну.

Далее, полученных два проходных выключателя монтируются по схеме в месте, где нужно управлять освещением с двух мест.

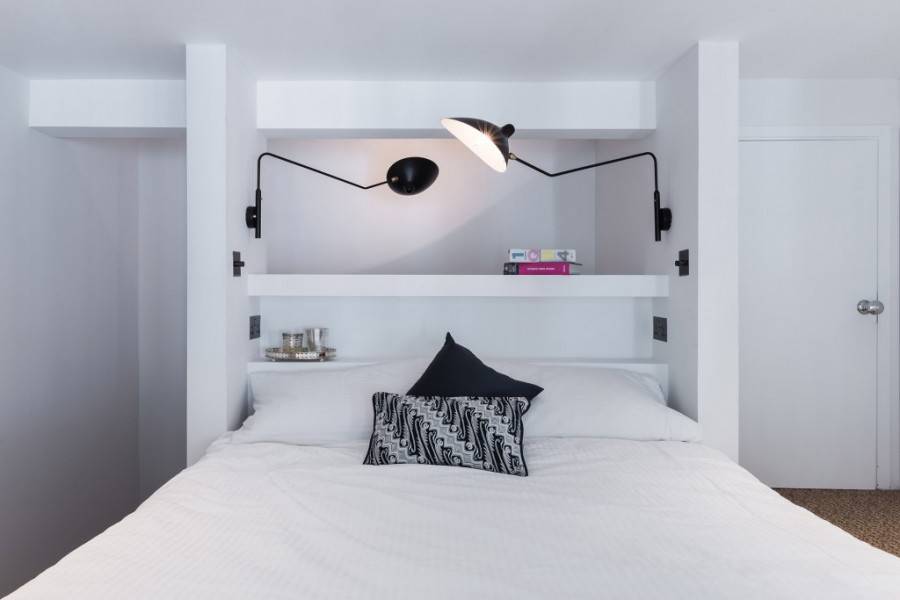

Например, в спальне ставя один переключатель на входе, а второй у кровати. Или в доме, ставя один выключатель в холле, а второй на втором этаже. Или в длинном офисном коридоре, ставя переключатели в разных концах коридора. Вот хороший пример, правда без коридора:

управление освещением с двух местосвещение с трех мест
