Как состыковать трубу и стояк в туалете, если их диаметры не совпадают?

Стыковка труб разъемным методом

Такие соединения классифицируются на фланцевые и муфтовые. Для пластиковых труб лучше применить первый вариант. Чтобы достичь отличной герметичности, в разъемных соединениях лучше использовать крепежи из чугуна и прокладки из резины.

Разберем поэтапно, как правильно соединить трубы канализации с помощью фланцев:

  1. Обрезать трубу очень ровно, без фасок.
  2. Надеть на срез свободный фланец.
  3. Вставить прокладку, на 10 см выступающую от линии среза.
  4. Наложить на нее фланец и соединить с ответными фитингами.
  5. Закрепить болтами.

В ходе ремонта или установки напорных/безнапорных систем применяют муфтовые соединения.

Чтобы система функционировала безаварийно, нужно:

  1. Прежде чем соединить трубы между собой, срезать их концы под 90̊.
  2. Приложить муфту к месту стыка так, чтобы тот располагался как раз посредине соединителя.
  3. Сделать на трубах отметку о расположении муфты.
  4. Обработать специальной смазкой концы труб и фитинг изнутри.
  5. Вставить одну из труб в муфту до упора.
  6. Состыковать трубы без перекоса, чтобы получилась единая ось.
  7. Надвинуть муфту на вторую трубу до предварительно сделанной пометки.

Данный разъемный метод очень удобен при разборке в случае необходимости трубопровода

Когда выполняется сборка, большое внимание уделяется герметике соединения.

Предварительные действия перед соединением

Как соединить канализационные трубы, являющиеся составляющими большой системы? Ответ на этот вопрос включает несколько последовательных действий.

Прежде всего, нужно:

Подготовить чертеж системы

В нем важно учесть имеющиеся в доме или квартире объекты, к которым планируется проложить трубы водоотведения, например, душевую, ванную, санузел.
Определить места стыковки труб с центральным стояком, и именно там понадобятся фитинги.
Помнить, что трубы для канализации частного сектора классифицируются на два вида по размеру сечения: 110,50 мм. Именно последний вариант окажется идеальным решением для укладки труб для душевой кабинки, ванной, мойки, стиральной машины.

Перед покупкой труб водоотведения нужно заранее просчитать необходимый метраж материала, чтобы не расходовать впустую деньги на излишки пластика. Ведь эти изделия невозможно испортить.

В целях долговечности функционирования системы водоотведения необходимо отметить отдельные нюансы:

  1. Обеспечить конкретный уклон труб, который рассчитывается с учетом величины снижения − не более 2-3 см/м изделия. Данный показатель нужен для быстрого отвода жидкости.
  2. При обустройстве трубопровода стартовать от сантехники к центральному стояку, чтобы в дальнейшем стыки не помешали потоку жидкости в системе.

Зная, как соединять трубы канализации на начальных этапах, вы сможете заранее обезопасить систему от возможных протеканий.

Герметизация соединений

Герметизация стыков осуществляется следующим образом:

  • Герметик используется нейтральный (не кислотный), силиконовый или полиуретановый. Для пропилена подойдет любой, для ПВХ – только силикон.
  • Каждая пластиковая прокладка обрабатывается герметиком, тонким слоем. Резиновые прокладки устанавливаются в муфты на сухую.
  • Герметик наносится на внутреннюю поверхность монтажного патрубка минимально тонким слоем и на внешнюю поверхность сопрягаемой трубы слоем нормальной толщины, по инструкции к герметику.
  • Вставляем трубу в муфту. Выдавившийся валик герметика должен иметь диаметр примерно в половину отбортовки монтажного патрубка и быть равномерным по толщине. Если где-то не хватает, чуток добавляем.
  • Обертываем стык тонкой полиэтиленовой пленкой и шпателем, кистью или тканевым тампоном через пленку разравниваем герметик с небольшим нажимом. Должна образоваться галтель не менее чем на 2/3 отбортовки и на столько же по трубе.
  • Оставляем пленку на стыке до застывания герметика.

Демонтаж старых труб

Первый этап работы — удаление из помещения всех старых труб. Если одновременно с трубами предстоит сменить межквартирные стояки, действия необходимо согласовать с УК и соседями сверху и снизу, поскольку в этом случае нужно отключить подачу воды в подвале. Согласование потребуется также если старые вентили на входе в квартиру износились и не могут перекрыть подачу воды.

После перекрытия кранов старые трубы срезают болгаркой. Стояки демонтируют, оставляя 1 см высоты старой трубы сверху и снизу. Чтобы добраться до вмонтированных в стену элементов, понадобится зубило и молоток либо перфоратор. Участки труб, проходящие сквозь стены, расшатывают и вынимают.

Стыковка труб разъемным методом

Такие соединения классифицируются на фланцевые и муфтовые. Для пластиковых труб лучше применить первый вариант. Чтобы достичь отличной герметичности, в разъемных соединениях лучше использовать крепежи из чугуна и прокладки из резины.

Разберем поэтапно, как правильно соединить трубы канализации с помощью фланцев:

  1. Обрезать трубу очень ровно, без фасок.
  2. Надеть на срез свободный фланец.
  3. Вставить прокладку, на 10 см выступающую от линии среза.
  4. Наложить на нее фланец и соединить с ответными фитингами.
  5. Закрепить болтами.

В ходе ремонта или установки напорных/безнапорных систем применяют муфтовые соединения.

Чтобы система функционировала безаварийно, нужно:

  1. Прежде чем соединить трубы между собой, срезать их концы под 90̊.
  2. Приложить муфту к месту стыка так, чтобы тот располагался как раз посредине соединителя.
  3. Сделать на трубах отметку о расположении муфты.
  4. Обработать специальной смазкой концы труб и фитинг изнутри.
  5. Вставить одну из труб в муфту до упора.
  6. Состыковать трубы без перекоса, чтобы получилась единая ось.
  7. Надвинуть муфту на вторую трубу до предварительно сделанной пометки.

Данный разъемный метод очень удобен при разборке в случае необходимости трубопровода

Когда выполняется сборка, большое внимание уделяется герметике соединения

Этапы монтажа канализационных пластиковых труб

Обустройство канализационной системы начинается с подготовки, а именно с построения схемы канализации, расчета необходимых материалов и т.д. А для этого необходимо:

  1. учесть всех потребителей воды;
  2. начертить схему – где будут находиться повороты, изгибы, определить количество фасонных частей;
  3. рассчитать необходимое количество труб и других материалов.

Чаще всего является безнапорной системой, это значит, что стоки перемещаются самотеком, за счет равномерного уклона в сторону стояка. обеспечивает бесперебойное течение воды. Монтаж начинается с дальней точки отвода сточных вод, именно от нее и рассчитывают уклон, который составляет 2 см на 1 метр трубопровода.

Выбор способа соединения пластиковых канализационных труб зависит от их особенностей, наличия навыков и инструмента. Если вы не уверенны, что сможете самостоятельно выполнить все работы качественно, то лучше доверить это специалистам, что исключит появление протечек и проведении ремонтных работ.

Видео: Монтаж пластиковых канализационных труб

В этой статье я напишу о том, как выполняется соединение пластиковых канализационных труб между собой, с чугунными трубами, а также с фасониной разных типов. Некоторые решения могут показаться непривычными, однако они вполне способны выручить вас при монтаже сложных конфигураций сточной системы.

Номенклатура составляющих канализационной системы

Система удаления сточных вод представляет собой сложное инженерное оборудование. Помимо собственно канализационных труб в нее входят сами санитарно-технические устройства, такие как раковины, унитазы, ванные и так далее и соединительные устройства, носящие общее название — фитинги.

Монтаж канализационной системы начинается с составления проекта, при разработке которого и определяется какое количество соединительных узлов канализации будет у вас дома.

Соединяем пластиковые канализационные трубы

Наиболее популярным и доступным материалом для строительства канализационной системы являются пластиковые трубы. Материалом их изготовления является полипропилен или поливинилхлорид. Они очень легкие, легко монтируются. Единственный недостаток – повышенная шумность, так что канализационный стояк из таких труб необходимо закрывать коробом, иначе вы будете в курсе всего, что происходит у соседей выше этажом.

Схема соединения канализационных труб (пластиковых)

Способ соединения «в раструб»

Пластиковые канализационные трубы бывают нескольких типоразмеров, как по сечению, так и по длине. Из них легко, как из детского конструктора, собирается любое оборудование, любой сложности. Процесс соединения «в раструб» выглядит следующим образом:

  • Места соединений труб (гладкий конец и раструб) тщательно зачищаются от мусора.
  • На месте соединения должен иметься резиновый утеплитель. Если его нет – нужно подобрать подходящий по размеру.
  • На гладкий конец трубы наносят ровным слоем силиконовую смазку или обыкновенное жидкое мыло. Затем соединяют трубы так, чтобы между ними не было люфта, до упора. На введенной трубе делаем отметку, которая покажет нам глубину соединения.
  • Затем трубы расстыковываются на 1 сантиметр от наиболее глубокого проникновения.

Соединение труб через раструб

Этот же метод может быть применен и при соединении труб дренажа.

Соединение пластиковых канализационных труб схема

Соединяем пластиковые трубы на клеевой основе

Трубы канализационной система из поливинилхлорида очень часть соединяются между собой специальным клеем. Для этого необходимо выполнить следующие операции:

  • Зачистить и обезжирить поверхности, которые будут соприкасаться между собой при склейке.
  • Кистью нанесите на склеиваемые поверхности клей.
  • Вставьте канализационные трубы пвх одну в другую и зафиксируйте их в неподвижном положении около минуты. За это время клей схватится. Места стыком необходимо загерметизировать еще одним клеевым слоем. Клеевой слой должен лесь на места стыков в виде небольшого валика. Это придаст дополнительную прочность конструкции и послужит гарантией от протечек сточных вод.

Соединяем пластиковые трубы сварным швом

Некоторые типы пластиковых канализационных труб могут соединяться сварным швом. Чтобы провести такую операцию необходимо специализированное оборудование – сварочный аппарат по пластику. С его помощью концы труб разогреваются, их торцы начинают плавиться. Плавящиеся от высокой температуры торцы труб прижимаются друг к другу и фиксируются на некоторое время, до остывания и схватывания пластика. В результате между торцами пластиковых труб возникает монолитное соединение, полностью идентичное по прочностным качества обычному участку трубы.

Видео урок — как паять пластиковые трубы своими руками

Соединяем трубы из пластика посредством фитингов

Приобретение или получение в аренду сварочного аппарата имеет смысл, если вы выполняете большой объем монтажных работ. В том случае, если вся система канализации имеет несколько сочлененных соединений – проще произвести монтаж при помощи фитингов, или соединительных муфт. Такой способ соединения также рекомендуется использоваться и при фиксации труб  и гофрированных рукавов. В любом случае, при использовании муфты-фитинга для соединения труб необходимо использовать резиновые или силиконовые прокладки, обеспечивающие герметичность стыка.

И еще один момент- пластиковые трубы имеют не очень большое сопротивление на изгиб. Поэтому для того, чтобы они не провисали – вдоль стен их лучше крепить на специальные кронштейны.

Сварочный аппарат для соединения пластиковых труб

Выбор нужного диаметра

При подборе материалов для обустройства системы отвода отработанных стоков, следует помнить не только, какого диаметра бывают канализационные трубы, но и учитывать некоторые нюансы такой работы:

  1. Сечение у горизонтально расположенного трубопровода не может быть больше, чем диаметр трубы стояка канализации, в который сливается отработанная вода. Кроме этого, нужно помнить, что любые сужения в конструкции, находящиеся по направлению передвижения стоков, являются местами, где будут образовываться засоры.
  2. Горизонтальные соединения обязательно монтируют из уголков и косых тройников. Углы в 90 градусов допускаются исключительно при стыковке горизонтального отрезка системы с канализационным стояком. При соблюдении данного правила не возникает проблем при необходимости прочистить канализацию.
  3. Обязательно в местах поворота канализационной конструкции обустраивают ревизии, представляющие собой отверстия для прочистки, имеющие крышки. Допускается исключение только тогда, когда рядом находится, к примеру, тройник, служащий для подсоединения раковины. В случае необходимости именно он выполнит функцию ревизию.
  4. Когда стояки расположены в многоэтажных зданиях, ревизии размещают через каждые три этажа. Не лишним станет обустройство ревизии на горизонтальных глухих участках протяженностью более 12 метров.
  5. Сверху стояк канализации оставляют открытым, что объясняется необходимостью подсоса воздуха, иначе разрежение при смыве нечистот на нижних этажах всосет водяной затвор из сантехнического прибора, установленного на верхнем этаже, и неприятный запах быстро распространится на всю квартиру.
  6. Уклон горизонтально расположенной трубы должен составлять 1-2 сантиметра на каждый метр. Если сделать его больше, вода при сливе станет не только сильнее шуметь, но и заиливаться. Когда уклон меньше, стоки уходят слишком медленно.
  7. При укладке канализационной системы под стяжку ее следует теплоизолировать рулонным материалом и тогда шум воды не будет сильно слышен.
  8. Пластиковые изделия, имеющие диаметр 40 -300 миллиметров, без проблем режутся ножовкой или болгаркой. В итоге срез получается ровным и на нем отсутствуют заусеницы. Потом с трубы нужно снять фаску.
  9. Крепят канализационную конструкцию через промежутки, которые равны десяти диаметрам трубы.

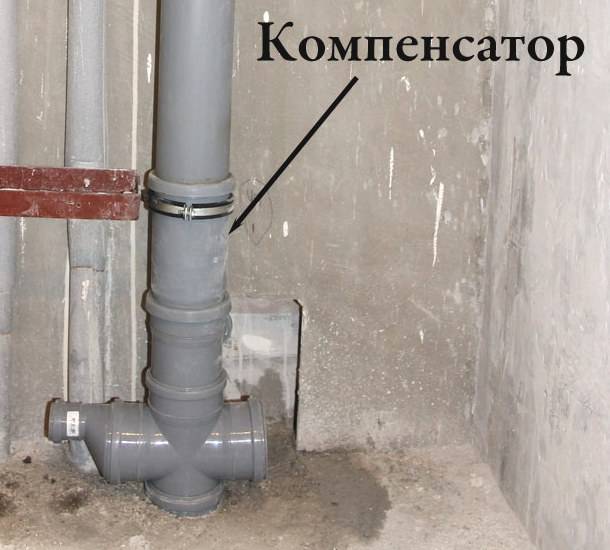

  10. При укладке пластиковых труб диаметром от 40 до 300 миллиметров, им следует оставлять свободное место на случай теплового расширения. Поэтому, вставляя трубы в раструб предыдущих элементов, их не нужно задвигать до упора, а следует оставить примерно 0,5 сантиметра. Тогда при продолжительном сливе горячих стоков смонтированные впритык участки трубопровода не подвергнутся повреждениям.
  11. Всю канализационную систему собирают так, чтобы раструбы были расположены навстречу передвигающейся жидкости.

Монтаж трубопровода при замене труб в квартире своими руками

Выбрав способ замены пластиковых труб своими руками, вам понадобится небольшой набор инструментов для работы. Основной прибор – это специальный паяльник с насадками разного размера под диаметр используемых труб. Также вам потребуются ножницы для ПВХ и материалы для работы. Пошаговая инструкция по замене трубопровода на полипропилен выглядит так:

  1. По заранее нарисованной схеме делаются замеры с помощью рулетки и отрезать ПВХ-трубы в соответствии с ними.
  2. Для отрезания полипропилена используются особые ножницы с трещоткой. Работать ими очень просто и удобно. Если ножницы фирменные, рез получается ровным и гладким.
  3. Отрезав кусок трубы по размеру, очистите ее конец от загрязнений.
  4. Прикрутите к паяльнику подходящую насадку и наденьте на одну ее часть фитинг (угол, тройник, кран, муфту), а во вторую часть вставьте трубу.
  5. Время прогрева зависит от диаметра трубы. Также нужно выставить на паяльнике соответствующую температуру (примерные цифры указываются в инструкции к прибору).
  6. Одновременно вытащите трубу и фитинг из паяльника, а затем соедините их между собой одним плавным и четким движением. Вставьте трубу в фитинг и зафиксируйте на 10-15 секунд в неподвижном состоянии, чтобы расплавленный пластик затвердел.
  7. Аналогичным образом спаяйте все остальные углы, тройники, обводы, краны и прочие фитинги или запорную арматуру.

Когда работы будут завершены, откройте входной кран и наполните систему водой. Тщательно проверьте, чтобы нигде не было протечек. При обнаружении таковых сразу устраните их, перепаяв проблемный участок.

Если процесс вызывает затруднения, или просто нет желания возиться самостоятельно, в Сан-Ремо Вы можете заказать профессиональную замену труб. Наши мастера приезжают в срок, работы выполняют оперативно, а мы даем многолетнюю гарантию!

Выбор материалов для канализации

Планируя прокладку новых коммуникаций для отвода стоков, необходимо уделить особое внимание выбору качественного материала, приспособлений и комплектующих деталей. Рекомендуется приобретать товар у проверенного поставщика, имеющего сертификат на свою продукцию. Лучше покупать изделия, выпущенные одним производителем

Это позволит избежать трудностей при подгонке и соединении деталей

Лучше покупать изделия, выпущенные одним производителем. Это позволит избежать трудностей при подгонке и соединении деталей.

Основой для проведения расчетов является схема, на которой отображаются такие данные:

  • стояк;
  • ревизионный люк;
  • тройник;
  • горизонтальные прогоны;
  • углы;
  • гидрозатворы (сифоны);
  • переходник;
  • отводы;
  • потребители воды.

Материал желательно приобретать на 10-15% больше от расчетного. В любой работе возможен брак и ошибки. Кроме пластиковых изделий, необходимо купить смазку на основе силикона. Она лучше всего подходит для соединения фрагментов магистрали и обеспечения ее герметичности.

Методы соединения пластикового и чугунного трубопровода

Способы состыковки чугунной и пластиковой магистрали:

  • фланцевый;
  • фитинговый;
  • при помощи прокладок из резины;
  • зачеканка пакли либо сантехнического льна;
  • герметизация силиконом.

Последний способ применяется, если состояние чугунного отрезка хорошее, и при вставке в нее изделия из пластика остается щель меньше 2 мм. Производят тщательную очистку и просушку строительным феном конца чугунной магистрали. Стыковочную часть полимерной трубы обматывают сантехнической нитью и устанавливают в раструб на глубину 8–10 мм. Щели заполняются силиконовым герметиком.

До полного высыхания силикона не допускается какое-либо воздействие на место соединения. Застывание происходит примерно 5 часов, но запуск системы лучше осуществлять через 24 часа после герметизации.

Фланцевый способ


Если трубное сечение велико, лучше применить фланцевый способ. Используются два диска с отверстиями. Стык формируется путем плотного прижатия их друг к другу. При соединении чугунного ответвления с гладкой трубой из пластика используются переходники. Выбирая соединительный элемент, внимательно проверьте, чтобы он был без заусенцев либо острых граней, так как они могут испортить полимерный слой.

Нюансы установки фланцевого соединения:

  • крепкой стыковки можно добиться при использовании прямого бурта с конусным переходом;
  • для магистралей сечением больше 200 мм берут свободный фланец с опорой на конусный бурт;
  • для легких труб сечением до 150 мм из любых материалов и тяжелых изделий из полимера аналогичного диаметра применяются свободные фланцы с опорой на свободный бурт.

Применение фитингов


Фитинги для водопроводных труб Соединение чугунных и пластиковых канализационных труб с помощью обжимных либо литых фитингов используется, если сечение изделий не больше 110 мм. Литой поливинилхлоридный фитинг с резьбой на одном крае и раструбом для подсоединения трубы из пластика на другом предпочтителен, если на чугуне конец пришлось срезать.

Чтобы создать переход, очистите чугунное изделие от грязи и краски и нарежьте на нем резьбу на 30–50 мм. Проведите повторную очистку от пыли и металлических опилок и стружки, накрутите несколько витков ФУМ-ленты либо льна. Наверните фитинг и вставьте в его манжету конец трубного отрезка.

Если применяется литое безрезьбовое изделие, сначала в раструб устанавливают уплотнительное кольцо, зафиксировав его специальным клеем, а затем в него вводят узкий патрубок фитинга.

Можно также использовать и обжимные фитинги, где есть специальное кольцо для обжима с разрезом. Он позволяет избежать быстрого выхода из строя соединительного элемента и появления протечек в канализационных трубах.

Применение прокладок из резины

Переход с чугунной канализационной на пластиковую трубу подобным методом осуществляют, если после ликвидации дефектной части старой канализации имеется неповрежденный участок с ровным раструбом. Вначале устанавливается манжета из резины, а затем отрезок из пластика вставляется в чугунную трубу на глубину 5–8 см.

Иногда бывает так, что на оставшемся участке чугунной трубы нет нужного раструба. В этом случае применяется переходник. Действовать надо следующим образом:

  1. Чугун тщательно очищают от загрязнений и ржавчины, потом просушивают, а на внутреннею часть наносят слой герметизирующего состава.
  2. Наружную поверхность переходника также промазывают герметиком и вставляют в чугун.
  3. В свободный конец переходника до упора вставляют торец трубы из пластика.

В завершении работы все стыки нужно дополнительно обработать герметизирующим составом.

Методика запрессовки


Способ выбирают, если соединить отрезки магистрали другим способом невозможно. Правила зачеканки паклей или льном:

  1. В месте, где предполагается выполнить соединение, на торец трубы из пластика наматывается несколько слоев герметизирующего материала.
  2. Труба до упора вводится в чугунный раструб.
  3. Широкой минусовой отверткой или узким шпателем обмотка плотно утрамбовывается в щель между стыкуемыми трубами.
  4. На место соединения чугуна с пластиком несколько раз наносится смесь из цемента, клея ПВА и воды.

При правильном выборе методики состыковки и качественных материалов, гибрид старой и новой канализации прослужит много лет.

Стыковка ПВХ труб для канализации, фитинги

Нередко дома пластиковые трубы стыкуются между собой с помощью фитингов. Это своего рода соединители, обеспечивающие герметичность конструкции, исключающие проникновение из системы сырости и неприятного запаха. Благодаря широкому ассортименту данных изделий, облегчаются ремонтные работы и заменяются изношенные элементы на новые.

Рассмотрим, как соединять канализационные трубы при помощи фитингов.

Последние классифицируются на виды, которые различны по:

  • функции (промежуточные или присоединительные фитинги);
  • конструкции (муфты, тройники, поворотники, удлинители и др.);
  • форме (прямые, Т- и Г-образные).

Воспользовавшись этой классификацией, вы без проблем подберете соответствующий материал труб и объясните в магазине, какие модели фитингов интересуют.

При вставке трубы в фитинг не забудьте предварительно уложить встык резиновую прокладку.

Как соединить пластик с чугуном

Необходимо отметить, что полная замена чугунных изделий пока еще не произошла. Трудоемкость установки такой канализации довольно высока. В этом случае приходится соединять изделия, изготовленные из разных материалов. Такая работа выполняется по разработанной технологии.

Стыковка с раструбом

Когда состояние чугунного изделия не вызывает никаких опасений, при этом поверхность раструба сохранила свою гладкость, для стыковки можно воспользоваться специальным уплотнителем. Работы выполняются в определенной последовательности:

  1. Поверхность очищается от ржавчины, удаляется вся грязь.
  2. На наружную плоскость наносится герметик.
  3. В раструб вставляется резиновый переходник.
  4. Новое цилиндрическое изделие монтируется в манжету.

Подобная методика считается наиболее простой. Она позволяет приступить к эксплуатации системы канализации сразу после ее сборки. К тому же для выполнения подобной работы не нужно прибегать к услугам профессионалов.

Стыковка без раструба

Когда чугунное изделие не имеет расширения в виде воронки, применяется другая технология соединения:

  1. Болгаркой отрезается небольшой кусок трубы, выполненной из чугуна. Таким образом выравниваются торцы детали.
  2. На края наносится специальный герметик.
  3. Поверх надевается хорошо смазанный полимерным составом переходник.
  4. В соединение вставляется пластиковая труба. Герметичность такого стыковочного узла всегда остается довольно высокой.

Использование силикона и льна

Этот вариант соединения предполагает применение льняной подмотки. Для этого требуется выполнить ряд операций:

  1. Там, где пластик совмещается с чугуном, труба из ПВХ обрабатывается сантехнической подмоткой.
  2. Цилиндрические изделия соединяются друг с другом. Остатки нити любым острым предметом, например, отверткой, заталкиваются в образовавшуюся щель.
  3. Стыковочное место нужно покрыть полимерцементным раствором, состоящим из цемента, клея ПВА и воды.

Когда работы закончены, нужно выждать одни сутки и только после этого приступать к эксплуатации канализации.

Другой вариант соединения чугуна и ПВХ предполагает применение сантехнического силикона. Эта методика показывает положительный результат, если в стыке имеется небольшой зазор, примерно 2 мм.

Изделия предварительно хорошо высушиваются. Для этого можно воспользоваться строительным феном. Узкий промежуток заливается сантехническим силиконом с применением специального пистолета. От глубины проникновения состава зависит прочность соединения: чем она глубже, тем лучше.

Силикон высыхает через 5 часов, и только после этого можно начинать эксплуатировать систему водоотведения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
