Датчики температуры для газовых котлов — воздуха и воды, наружные и комнатные
Обеспечение комфортных условий проживания в современном загородном доме немыслимо без надежной и безопасной при эксплуатации системы автономного отопления. Важнейшим элементом оборудования таких систем является индивидуальный отопительный котел, способный поддерживать в помещениях комфортный климат. Наиболее широкое распространение получили газовые котлы, поскольку природный газ в российских условиях пока остается самым дешевым топливом.
Комфортный климат в доме или квартире
Конечно, регулировать тепло в квартирах или домах можно и вручную, но гораздо удобнее, когда процесс отопление практически не требует внимания или вообще полностью автоматизирован. Для этих целей используются авторегуляторы, которые с помощью датчиков измерения температуры для газовых котлов самостоятельно поддерживают заданный тепловой режим.
В большинстве конструкций современных газовых агрегатов предусмотрена возможность подключения различных вспомогательных устройств (датчиков уличной температуры, таймеров и др.) к системе автоматического управления (контроллеру). Поэтому, при установке индивидуального отопления следует выбрать способ контроля параметров: дополнительно подключаемые датчики для отопительных приборов, либо терморегуляторы, вмонтированные в них.
Зачем же их подключать?
Общее назначение температурных датчиков — контроль степени нагрева контуров отопления и воздуха, внутри и снаружи помещения. Они передают сигнал на терморегулятор для обеспечения оптимального режима процесса горения и регулирования нагревания. В зависимости от назначения, места расположения и способа передачи сигнала, индикаторы тепла для газовых отопителей делятся на группы:
- датчики температуры воздуха
- датчики нагрева теплоносителя
По месту расположения:
По способу передачи сигнала:

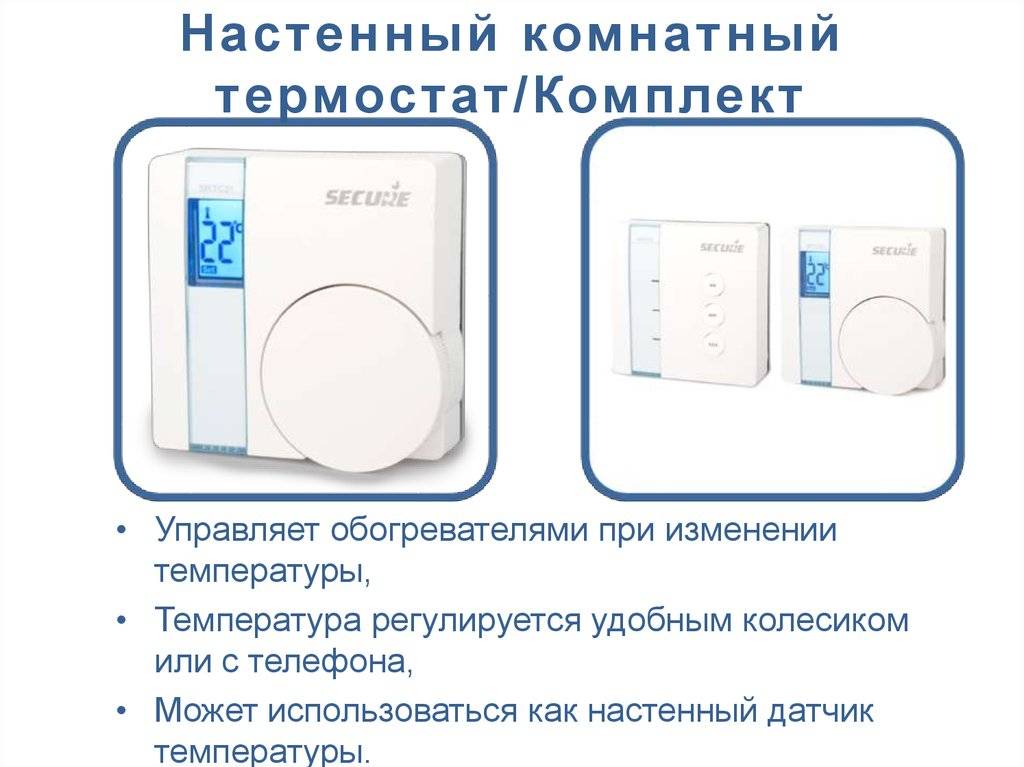

Комнатные измерители температуры воздуха
Предназначены для измерения и контроля климата внутри отапливаемых объектов. При изменении температуры воздуха комнатный датчик передает информацию на автоматизированный модуль управления котлом, который снижает или увеличивает мощность нагрева отопительного контура.
В терморегуляторах могут использоваться выносные датчики температуры для котла, встроенные датчики или оба типа вместе.
Внешние измерители
Независимый от внешних погодных условий тепловой баланс поддерживается при помощи датчика уличной температуры для котлов, установленного снаружи здания. При потеплении или похолодании наружный датчик котла активирует погодозависимую программу теплогенератора, которая и корректирует нагревание воды, подающейся для отопления по определенному графику. Подогрев теплоносителя будет изменяться в зависимости от изменений наружной температуры воздуха. Таким образом, учет фактических внешних условий позволяет повысить комфорт для потребителя и получить экономию топлива.
Кроме выносного датчика температуры для котла, обычно к агрегату подключаются другие элементы измерения температурных показателей.
Проводные и беспроводные
В зависимости от способа передачи данных на регулирующее устройство температурные датчики делятся на два вида:
Проводные. Связь с контроллером осуществляется при помощи проводов, по которым и передается информация.
Беспроводные. В таких устройствах данные на регулирующий модуль передается по радиоканалу. Состоит из двух блоков: передающий, установленный в контролируемом помещении, и принимающий, установленный на котле или рядом с ним.
Измерители нагревания теплоносителя
Используются для определения температуры носителя в нагревательных контурах газовых котлов или в бойлерах. Выпускаются в нескольких видах:
Накладные датчики. Устанавливаются на наружную поверхность трубопровода и крепятся при помощи специального хомута или ленты.
Погружные датчики температуры воды для котла, размещаются в специальных посадочных местах на трубопроводах и имеют непосредственный контакт с теплоносителем. В качестве чувствительных элементов в них могут использоваться термоэлектрические преобразователи (термометры сопротивления, термопары), отградуированные для определенных диапазонов температур. Эти приборы могут быть калибруемые (с настраиваемыми пределами измерений) и некалибруемые, без дисплея, с дисплеем и т.д.
Подводя итог, хочется отметить, что необходимость использования датчиков температуры для газовых котлов обусловлена успешным их применением как для обеспечения комфортного проживания, так и для экономии тепловой энергии, а следовательно — для снижения материальных затрат потребителя.
Лучшие терморегуляторы для батарей отопления
Далеко не все приборы для отопления жилых помещений комплектуются терморегуляторами, что требует дополнительного приобретения такого помощника. Сделать это необходимо в первую очередь по причине экономии. Кроме того к одному прибору можно подключать сразу несколько бытовых устройств. Чаще всего терморегуляторы для котлов отопления комбинируют с теплым полом и другим оборудованием. В рейтинге будут представлены лидеры по спросу, положительным откликам, качеству и цене.
Techem HKR
Первостепенная задача этого агрегата – регулирование серийных вентилей отопительного оборудования во внутренних помещениях. Для удобства эксплуатации предусмотрен большой дисплей с подсветкой. Автономность обусловлена наличием 2 батареек Mignon. Моментальная регулировка температуры экономит затраты электроэнергии, режим работы можно программировать под собственные запросы. Система защиты и безопасности в данном случае – это регулярное самотестирование для профилактики отложений извести, заеданий вентилей. Среди дополнительных функций – режим «Отпуск», «Вечеринка», защита от детей, от замерзания.
Достоинства
- Универсальность подключения;
- Автономность;
- Большой информативный дисплей;
- Установка температуры комфорта;
- Дополнительный функционал;
- Хорошая система защиты.
Недостатки
Слишком мелкий шрифт инструкции.
Достойным предложением на рынке считаются любые виды термоконтроллеров марки Techem. Специалисты подчеркивают надежность конструкции, долгий срок службы.
Valtec угловой ½
В данном случае терморегулятором выступает угловой клапан, позволяющий в автоматическом режиме контролировать расход теплоносителя через прибор отопления. Основное требование от производителя – установка в систему с максимальной рабочей температурой 110 °С, давлением до 10 атмосфер. Точность поддерживаемой температуры соблюдается вплоть до 1 °С. Полусгон способствует монтажу/демонтажу без вмешательства в трубопровод.
Достоинства
- Компактность;
- Легкий монтаж;
- Можно ремонтировать;
- Срок службы до 30 лет;
- Качество изготовления;
- Низкая цена.
Недостатки
- При давлении воды свыше 10 бар может затопить квартиру;
- Возможен брак.
Марка Valtec пользуется доверием специалистов в области сантехники. Этот предохранительный клапан демонстрирует полную безопасность, функциональность, если следовать условиям монтажа к отопительным устройствам. В редких случаях попадается брак, из-за чего такой терморегулятор для воды не выдерживает давления/температуру и пропускает воду.
Лучшие климатические комплексы
3 Виды терморегулирующих приборов – какой выбрать
Выносные регуляторы температурного режима, несмотря на простоту и компактность, имеют несколько разновидностей, так что потребителю будет, из чего делать выбор. Производители наделяют разработанные и произведенные ими устройства датчиками различной чувствительности, что влияет на размер температурного зазора. Но эти различия меньше всего интересуют потребителей, в топе их внимания такие параметры приборов:
- способ осуществления взаимосвязи между терморегулятором и котлом (проводной или беспроводной);
- функционал терморегулирующего устройства (основные и дополнительные возможности, удобство управления прибором);
- стоимость устройства.
Способ соединять терморегулятор с блоком управления теплогенератора с помощью кабеля менее удобный, но более надежный. Минус в том, что нужно придумать, как скрыть провода. Идеально, если производится комплексный ремонт вместе с установкой котла и дополнительных девайсов, оптимизирующих его работу. В такой ситуации скрыть проводку (в штробе или при установке ГКЛ), в том числе кабель, соединяющий комнатный регулятор с котловым блоком управления, труда не составит. Плюс – в более надежном контакте взаимодействующих устройств и электропитании, получаемом регулятором температуры по тем же проводам.
Выносные термодатчики с беспроводной связью с теплогенератором удобны своей портативностью (не привязаны к кабелю, поэтому место установки при желании легко поменять). Минус – в возможном присутствии помех на пути радиоволн и питании от батареек, которые нужно периодически менять. Чтобы потребитель не забывал вовремя производить замену источников тока, такие устройства наделены возможностью подавать звуковые сигналы, когда ресурс батареи подходит к концу.
Основная задача комнатного терморегулятора – поддержание стабильного температурного режима в заданном коридоре. Самые простые девайсы способны только на это. Они просты внешне – пластиковый корпус и вращающаяся ручка термостата. Более продвинутые модели дают возможность программировать температурный режим в течение суток и даже недели. Они оснащены функциональным кнопочным или сенсорным внешним управлением и выглядят намного презентабельней. Стоимость комнатных термостатов напрямую зависит от функциональной сложности модели и немного от имени бренда.
Выносные термодатчики с беспроводной связью с теплогенератором удобны своей портативностью
Самым недорогим окажется какой-нибудь совместимый со всеми моделями котлов незамысловатый прибор, произведенный в странах юго-восточной Азии. Намного больше придется выложить за многофункциональную модель продвинутого европейского бренда, совместимую с их же котлами. Хотя на рынке есть много универсальных моделей терморегуляторов, специалисты рекомендуют выбирать устройства тех же производителей, что выпустили установленный у вас котел. В такой комбинации котловой блок управления и выносной термостат будут взаимодействовать максимально эффективно.
Как подключить терморегулятор: схема установки
Перед тем, как установить и подключить устройство, надо подготовить необходимые инструменты и определиться с местом для монтажа.
Материалы и инструменты
Нужно будет отыскать в инструкции к котлу необходимый раздел, и по приведенным схемам подключить к нему дополнительное устройство.
В определенных моделях терморегуляторов схема содержится на обратной стороне декоративной крышки.
На сегодняшний день почти все модели газового оборудования имеют точки подсоединения для термостата, управляющего работой отопительного оборудования. Зачастую прибор фиксируют с помощью клеммы на котле в соответствующей точке. Также прибегают к использованию кабеля термостата, который продается в комплекте.
Выбор места установки
Специалисты советуют производить установку беспроводных комнатных термостатов в жилых помещениях подальше от бытового электрооборудования (компьютер, холодильник, светильник, телевизор и т. д.), так как излучаемое от них тепло может повлечь за собой сбои в работе устройства.
Список рекомендаций по монтажу беспроводного термостата:
Чтобы измерение температуры в комнате происходило должным образом, важно обеспечить достаточный доступ воздуха к термостату.
Не стоит загромождать устройство предметами мебели. Прибору желательно находиться в прохладных комнатах или в жилых помещениях.
Важно ограничить доступ для прямого солнечного света.
Не устанавливать устройство возле радиатора отопления или обогревателя.
Не монтировать в зоне действия сквозняков
Установка и подключение
Подключать термостат важно в соответствии с рекомендациями производителя отопительного агрегата. Обычно все правила по установки находятся в технической документации на котел
Так как при монтаже данного прибора обычно не возникают особые трудности, подключением можно заняться самостоятельно.
Запуск системы и её проверка
После приобретения терморегулятора для котла и подключения его к отопительному оборудованию, нужно будет произвести его настройку. Благодаря инструкции и приведенным в ней рекомендациям, можно собственноручно устанавливать нужный режим, который будет соответствовать индивидуальному уровню комфортности микроклимата.
С помощью кнопок и переключателей на внешней панели устройства, осуществляется настройка терморегулятора. Посредством тумблеров можно управлять нагревом и кондиционированием воздушного пространства.
Благодаря отсрочке включения котел не будет работать при кратковременном понижении температуры (при сквозняках). Если устанавливать значение колебания на 1°С, то включение или выключение станет доступным при увеличении или понижении температуры на 0,5 градуса.
Фото 3. Нажимая кнопки и переключатели, расположенные на внешней панели терморегулятора, можно управлять температурой в комнате.
Кнопки помогут в установке оптимального или экономного режима. Днем устанавливается необходимая комнатная температура, а ночью понижается до уровня, комфортного для сна. Данный вид режима позволяет значительно экономить на энергоресурсах.
Разные модели терморегуляторов содержат несколько установленных режимов, следовательно, каждый может выбрать подходящий для себя.
Функции комнатного регулятора для котла
Хотя все современные котлы отопления оснащены термостатами, все большее количество владельцев домов и квартир с автономным типом обогрева склоняются к тому, что для эффектной работы оборудования требуется регулятор температуры для котлов отопления.
Если рассмотреть принцип действия встроенного термостата, то будет видно, что его задача – отслеживать температуру нагрева теплоносителя в системе. Как только она опускается ниже заданного параметра, котел включается и нагревает ее, а в случае превышения, наоборот, отключается. При этом совершенно не берется в расчет, насколько тепло или холодно в помещениях. Так если денек выдался теплым и солнечным, то в доме будет жарко, а если, наоборот, температура за окном резко упала, то прохладно.
Учитывая, что вода остывает и нагревается быстро, котлу приходится бесчисленное количество раз производить подобную операцию, чтобы поддерживать уровень ее температуры в рамках заданного параметра. Можно оставить все, как есть, и жить в условиях неравномерного прогрева помещения и через несколько лет получить «уставшее» оборудование, которое требует замены, а можно установить терморегуляторы для котлов отопления, следящих за уровнем температуры воздуха. Так как он остывает значительно дольше, чем вода в батареях, значит, и количество включений/выключений агрегата будет происходить в разы реже, что продлевает срок его службы.
В функции регулятора воздуха входит отслеживать любые изменения с ним, даже если они связаны с переменой погодных условий за окном, а так же отвечать за работу котла. Если для отечественного потребителя остается насущным вопрос, к любому ли котлу можно подключить термостат и нужно ли это делать, то для европейцев, которые умеют считать деньги и экономить на коммунальных услугах, таких сомнений не бывает. В европейских странах установка термостата к котлу является обязательной. Связано это с тем, что пока температура воздуха держится в заданных хозяином параметрах, котел остается выключенным, что значительно сокращает количество потребление топлива или электричества.
Сегодня на рынке предлагаются как терморегуляторы для газовых котлов отопления, так и для твердотопливного и электрооборудования для нагревательных систем.
Обширное разнообразие моделей термостатов может сбить с толку, поэтому следует выбирать прибор, исходя из типа котла, количества заложенных в него функций и способа его настроек.
Преимущества исполнения
Не все пользователи могут покупать дома, где установлена продвинутая система отопления с возможностью регулировки температуры. Большинство производителей выпускают специальные приборы, которые легко монтируются на радиатор, конвектор и т.п. Однако перед покупкой подобного исполнения следует учитывать преимущества и недостатки терморегуляторов, чтобы не было никаких проблем в будущем.
Достоинства:
- Поддержание температуры в ручном или автоматическом режиме, что позволяет эффективнее прогревать помещение.
- Точность регулировки гарантирована, поэтому человек может не сомневаться в установленной температуре. Даже если покупает модель среднего класса, погрешность устройства будет минимальная.
- Если человек использует продвинутое изделие, он может задавать температурный режим индивидуально для каждой комнаты. Такая опция максимально увеличивает комфортное пребывание в комнате.
- В некоторых случаях подобные приборы дают возможность немного сэкономить при оплате счетов за электроэнергию, либо за газ (если установлен не фиксированный тариф).
- Монтаж отнимает минимум времени, при этом никаких сложностей нет, при желании сам владелец квартиры или дома может выполнить эту операцию.
- Устройство полностью окупается через несколько месяцев, поэтому деньги не тратятся впустую.
- Если в радиаторе произойдет поломка, хозяин одним движением руки сможет перекрыть подачу воды. Поэтому никакого затопления не произойдет, что может быть полезным решением для жителей многоэтажных домов.
Важно понимать, что экономия средств зависит не только от самого терморегулятора, но и места, где он устанавливается. Например, при монтаже устройство в загородном доме, человек практически мгновенно заметит разницу при оплате квартиры
Даже самые простые ручные изделия гарантируют как минимум 10% экономию, но если купить «умное устройство», здесь цифры увеличатся в три раза.
Принцип работы подобных исполнений достаточно простой, никаких сложностей здесь нет. Именно поэтому изделие начинает пользоваться все большим спросом у покупателей. Кроме того, одно из главных преимуществ такого решения – долговечность. Установив изделие один раз, пользователь может забыть о замене устройства на несколько лет. Также продаются модели с возможностью удаленного контроля и управления, что еще больше повышает удобство.
Однако не обошлось и без недостатков. Ведь ни одна конструкция неидеальная, у всего есть свои минусы. Здесь все зависит от фирмы-производителя, типа устройства и т.п. Наиболее важным параметром является точность считывания. К сожалению, не все модели способны удивить пользователя хорошими результатами, особенно механические исполнения. У подобных экземпляров погрешность варьируется от 2 до 5 градусов. Присутствует и плюс – низкая стоимость, но он никак не компенсирует минимальную функциональность.
Зачем нужен термостат?
Без комнатного термостата обычный газовый котел включается и выключается, отслеживая температуру в трубах водяного отопления. При первоначальном включении он нагревает теплоноситель до установленных параметров, а потом гасит факел в топке. Затем по мере охлаждения воды он вновь запускается и начинает цикл нагрева до нужных значений заново.
Однако на температуру воздуха в комнате влияют не только радиаторы отопления. При одинаково нагретых батареях в солнечный день она в помещении несколько выше, а холодной ночью наоборот немного ниже. Поступление тепла от солнца и теплопотери через окна со стенами никуда не исчезают.
В результате горелка газового котла постоянно зажигается и гаснет, а о температурном комфорте в комнатах говорить не приходится – то холодно, то жарко. Приходится регулярно открывать / прикрывать краны на радиаторах. Однако не каждая схема отопления частного дома предусматривает подобное, что вынуждает вручную подстраивать работу уже самого котла. А это неудобно и требует постоянного хождения к водонагревателю.
Контроль температуры — экономия ваших денег
Вода в батареях остывает быстрее, чем комнатный воздух. Чтобы поддерживать теплоноситель горячим, газовому котлу приходится включаться на пару минут четыре–пять раз в час. А вместе с ним обычно работает и циркуляционный насос. Такой жесткий режим неизбежно приводит к их быстрому износу. Но если в системе есть комнатный термостат, то количество циклов «включения / выключения» водонагревателя и насосной техники уменьшается в полтора–два раза.
В итоге с воздушным терморегулятором оборудование служит дольше, чем без него. Причем им рекомендуется укомплектовывать как газовый, так и электрокотел для отопления частного дома либо квартиры. А вот с твердотопливным аналогом такой прибор устанавливать не стоит. Регулировать им процесс горения дров или угля получится, только если печь имеет вентилятор для принудительного поддува кислорода.
Какие терморегуляторы лучше?
Если сравнивать встраиваемые термостаты с выносными, то вторые однозначно следует считать более предпочтительными. Да, они обходятся дороже, но зато позволяют обойтись меньшим количеством газа, чем встраиваемые термостаты.
Последние, как уже говорилось, несколько запаздывают и именно поэтому не могут обеспечивать работу котла, а значит и расход газа, в оптимальном режиме. Таким образом, разница в цене при покупке выносного термостата вскоре окупается за счет экономии газа.
Выбирая между цифровым и аналоговым термостатами, следует точно оценить собственные финансовые возможности. Если средства позволяют, лучше приобрести цифровой прибор. Имеющаяся в нем функция программирования является чрезвычайно удобной.

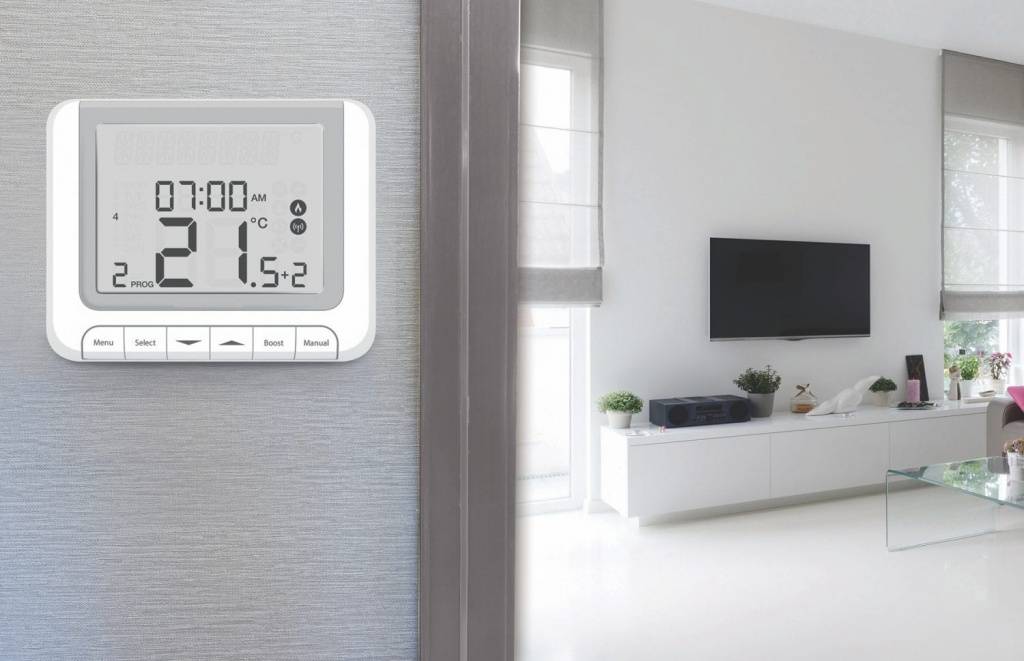

Термостат комнатный программируемый
Можно, к примеру, задать следующие настройки:
- в будние дни в 7-30 утра (когда все домочадцы уходят на работу) понизить температуру в помещении до 18 градусов;
- в 17-00 (за час до возвращения обитателей дома) прогреть помещение до 24-х градусов;
- в выходной день поддерживать температуру на уровне 24-х градусов круглосуточно.
Конечно, покупка цифрового термостата не всегда является целесообразной. Если, допустим, пользователь работает дома (многие сегодня работают через Интернет) и требования к температурному режиму в течение суток остаются постоянными, правильнее будет купить прибор аналогового типа.
При использовании в качестве теплоносителя неподготовленной воды (не прошедшей процедуру обессоливания) в контуре отопления лучше устанавливать аналоговые термодатчики, так как точность терморезисторов при обрастании накипью сильно падает.
ТОП 5 самых востребованных моделей представленных на рынке

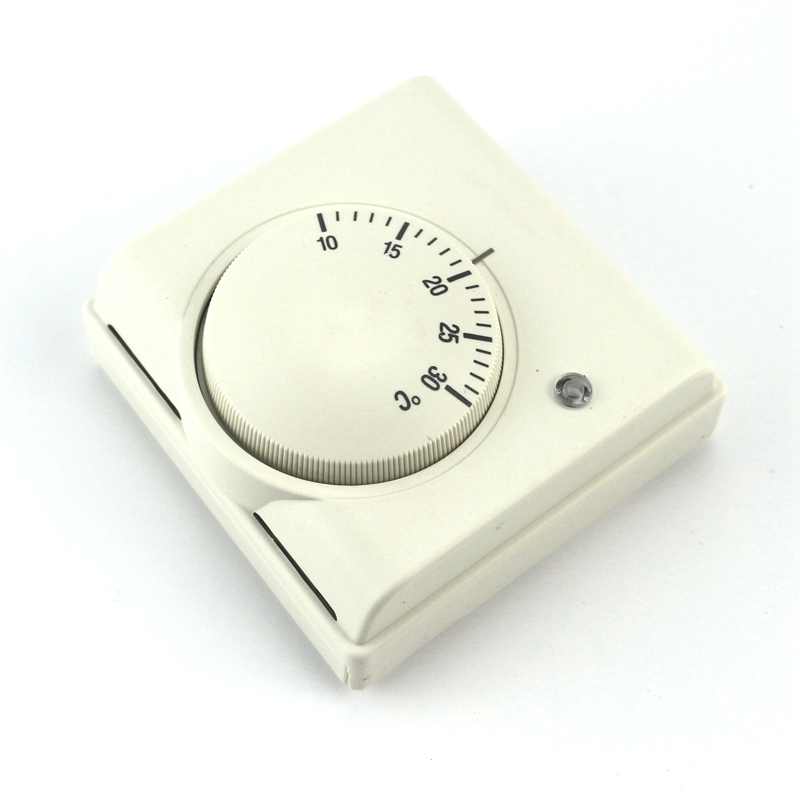

Zilon ZA1 — флагман в линейке механических вариантов
Самая простая механическая модель, предназначенная для оборудования, поддерживающего подключение «механики». Сравнительно небольшой температурный диапазон (от +10 до +30). Не рекомендован к эксплуатации в помещениях с повышенной влажностью.
| Чувствительный элемент | cильфон (наполненный газом) |
| Температура срабатывания, С | 10…30 |
| Температура окружающей среды, С | 5…30 |
| Класс защиты | II |
| Степень защиты | IP 20 |
| Ресурс (число циклов) | 10 000 |
| Исполнение | настенное |
| Размеры, мм | 80 x 80 x 40 |
| Цвет | белый |
| Релейный выход | 16 (4) А / 250 В~ |
| Дифференциал | t=0,4/0,8 К |
| Скорость изменения температуры | 1 К/15 мин |
| Условия работы | нормальная окружающая среда; не устанавливается в помещениях с повышенной влажностью и в агрессивных средах |
| Особенности | встроенный переключатель вкл./выкл., индикатор |
Protherm Exacontrol — бюджетное устройство с возможностью программирования температуры
Может работать как с оборудованием компании-производителя, так и с котлами других типов. Регулирует температуру только в отопительном контуре, диапазон – от +5 до +35. Оснащен световым дисплеем.
| Размеры (высота х глубина х ширина) | 95 мм х 40 мм х 130 мм |
| Подключение | Проводное |
| Интерфейс управления eBus | – |
| Регулирование | |
| Диапазон настраиваемых температур (отопление), °С | 5–30 |
| Диапазон регулируемой температуры (водоснабжение), °С | 38–65 |
| Панель управления | |
| Жидкокристаллический дисплей | • |
| Индикация режима | • |
| Индикация температуры | • |
| Индикация времени | • |
| Индикация разряжения батарей | • |
| Управление | |
| Система отопления | • |
| Горячее водоснабжение | — |
| Программы | |
| Суточная | • |
| Недельная | • |
| Отпуск | • |
| Comfort | • |
| ECO | • |
| Защита от замерзания | • |
| Электрическое подключение | |
| Алкалиновые батареи 1,5В, Тип/шт | АА / 2 |
| Класс электрической защиты | IP20 |
| Габариты | |
| Высота, мм | 95 |
| Глубина, мм | 40 |
| Ширина, мм | 130 |
FH-CWP. Самый заметный игрок на рынке от компании Danfoss
Оснащен ЖК-дисплеем и функцией двухпозиционной регулировки. Для включения/отключения отопления по времени есть встроенный таймер и 4 настраиваемых режима. Диапазон – от +5 до +35.
| Размеры | 86 x 99 x 19мм |
| Защита от мороза | Да, если включена: менее 5 °C обогрев включается выше 7 °C обогрев выключается |
| Температура окружающей среды, С | — 10 °C — 60 °C |
| Точность регулировки | ±1 °C |
| Класс по IP | IP 30 |
| Подсветка ЖК- экрана/ночная подсветка | Да |
| ЖК-экран | Да |
| Максимальная нагрузка, индукционная | 1A |
| Максимальная нагрузка, резистивная | 3A |
| Монтаж | Скрытый монтаж для европейских и китайских встроенных розеток |
| Потребляемая мощность | 2 Вт |
| Резервное сохранение настроек | Настройки сохраняются в микросхеме памяти на случай отключения питания |
| Датчик, напольный диапазон регулировки | 20-45 °C |
| Датчик, комнатный — диапазон регулировки | 5-35 °C |
| Антистатическая защита | Да |
Auraton 2025 — надежный беспроводной программатор проверенный временем
Имеет 4 независимых значения задаваемой температуры. ЖК-дисплей оснащен 3 типами ночной подсветки, а встроенный таймер может полностью отключать подсветку дисплея на ночь.
Диапазон управления температурой | 4° — 35°C |
Гистерезис | 0,4°C (±0,2°C) |
Программы | 9 из них 6- настраиваемые |
Уровней температуры | 2 + отпускная |
Температура антизамерзания | настраиваемая от 4°C до 10°C |
Цикл работы | недельный |
Контроль состояния работы | Дисплей ЖКИ |
Максимальный ток нагрузки | 16 A при активой нагрузке |
Питание | 2 батареи AA |
Общие принципы подключения термостата
Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.
В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.
Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.
На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства
Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.
Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

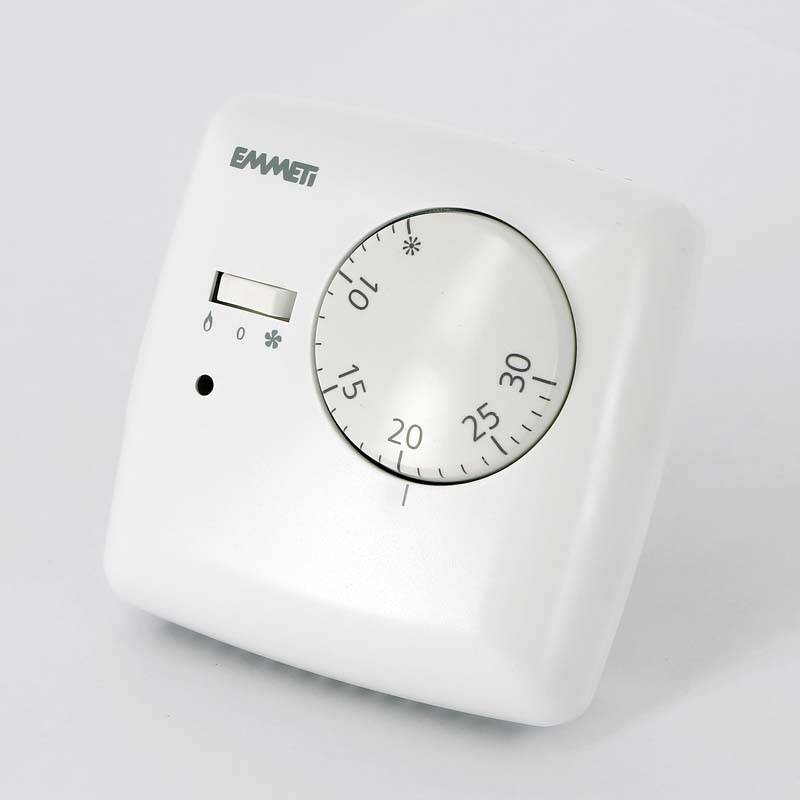

Подключение механического термостата
Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.
При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.
Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO
Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.
При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов
Монтаж электронного терморегулятора
Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.
Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.
Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования
Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

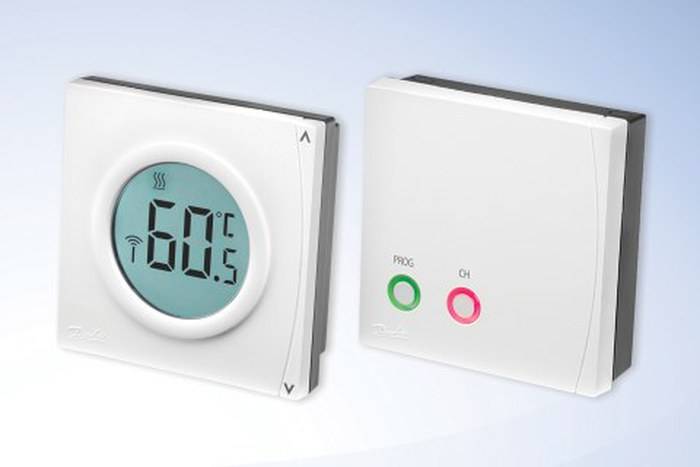

Как подключить беспроводной термостат?
Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.
Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.
Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата
Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.
Советы по эксплуатации
Первый и, наверное, самый важный совет — до подключения проводного термостата нельзя начинать ремонтные работы в комнате, в противном случае, внутреннее убранство может быть безнадежно испорчено. Дело в том, что чаще всего прокладку проводов выполняют в толще стен, для чего в них создаются специальные канавки — штробы, а при уже завершенном ремонте, штробление может оказаться достаточно серьезной и неприятной проблемой.
Монтаж термостата необходимо выполнять с учетом того, что для корректной работы устройства необходимо наличие свободного пространства вокруг него. Перед тем как подключить комнатный термостат, следует убедиться, что рядом нет никаких помех либо препятствий, затрудняющих свободный доступ к нему. Размещение устройства рекомендуется в местах, в которых отсутствует мебель либо другие громоздкие предметы интерьера, а также различные украшения — ковры, мебель, декоративные предметы обихода.
Механический термостат закрепленный на стену
Подключить комнатный термостат к газовому котлу проводного типа и установить его в комнате вовсе не сложно. Самое главное — в точности соблюдать рекомендации производителя и не отступать от инструкции и схемы, прилагаемой к устройству. Способ подсоединения кабеля при этом зависит от марки и вида термостата.
Для установки прибора лучше всего подходит самое холодное жилое помещение в доме или комната, в которой часто собираются домочадцы. Нельзя устанавливать терморегулятор рядом с бытовой техникой и отопительными устройствами, а также в местах, в которых велика вероятность воздействия на прибор прямых солнечных лучей.
При эксплуатации термостата следует придерживаться нескольких нехитрых правил, позволяющих снизить расходы на отопление:
- покидая помещение надолго, снижайте температуру термостата до минимума;
- в ночное время выставляйте температуру на 3-4 градуса ниже, чем днем, а просыпаясь, поднимайте температуру и прогревайте помещения. Регулирование комнатной температуры выполнять намного проще, если купить терморегулятор программируемый;
- прибор необходимо постоянно поддерживать в рабочем состоянии, не дожидаясь выключения, следует заблаговременно менять элементы питания.
Raychem SENZ WiFi.
Стоит 10500р.
Паспорт Raychem-Senz-Senz-Wifi-Manual-EN.pdf.
Многоцветный сенсорный экран.
Режимы управления: по температуре пола, по температуре воздуха, по температуре воздуха с ограничением температуры пола, без датчика.
Адаптивность: определяет наиболее подходящий момент включения обогрева для достижения заданной температуры. Устройство приспосабливается к условиям окружающей среды и особенностям конструкции пола.
Функция обнаружения открытого окна: Если температура в помещении стремительно падает, например, из-за проветривания, терморегулятор не включает обогрев пола на протяжении этого ограниченного периода времени.
Контроль энергопотребления: показывает потребление электроэнергии за последнюю неделю, месяц и год.
Как это ни странно но тоже нет ничего интересного и в приложении SENZ-WIFI. Разве что необычный черный дизайн.
Не уверен в том что на самом деле имеется облачный сервис. Если так – неужели статистика температур хранится в самом терморегуляторе?
