Какую трубу выбрать для устройства дымохода: сравнительный обзор 5-ти вариантов

Нормативные требования по устройству дымоходов

Правила монтажа дымоходных каналов регламентируются целым рядом строительных нормативов:

• СП 89.13330.2012«Котельные установки».
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
• ДБН В.2.5-20-2001«Инженерное оборудование зданий и сооружений. Внешние сети и сооружения. Газоснабжение».
• НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний».
• ГОСТ 9817-95 «Аппараты бытовые, работающие на твердом топливе. Общие технические условия».

Общие предписания по устройству системы отведения дыма

В целом, основные правила сводятся к следующему:

1. В качестве дымохода допускается использовать трубы, устойчивые к экстремально высоким температурам, влаге, кислотной среде, образуемой при контакте продуктов горения с конденсатом.
2. Каждый теплогенератор снабжается отдельной дымовой шахтой.
3. Не допускается объединения вентиляционных и дымоходных контуров.
4. Запрещено устанавливать дымоходы вблизи газовых труб, электропроводки и других инженерных сетей.
5. Положение дымоотводящего контура должно быть максимально вертикальным. Средний угол наклона трубы не должен превышать 30°.
6. Располагать часть контуров горизонтально не запрещается, но следует учитывать, что любое отклонение от вертикали снижает силу тяги. Поэтому количество горизонтальных отводов не должно быть более 3, при длине каждого не более 1 м, а общей протяженности дымохода до 2 м.
7. Скорость движения воздушного потока в дымовой шахте с естественной силой тяги должна находиться в интервале 0,15-0,60 м/с.
8. Детали дымоходной магистрали должны герметично стыковаться, сам трубопровод жестко фиксироваться к стене. Любые провисания должны быть исключены.
9. Для периодической чистки дымоход должен оборудоваться ревизионным люком.
10. Отрезок дымовой шахты, выходящий наружу, необходимо защищать от попадания внутрь атмосферных осадков, а также оснащать искрогасителем.
11. Все конструктивные элементы здания, соприкасающиеся с дымоотводом, должны выполняться из огнеупорных материалов.

Особенности керамических каналов

Газоход представляет собой капитальное сооружение, строящееся из прямоугольных секций высотой 330 мм. Каждый модуль состоит из 3 элементов:

• внутренняя труба из керамики толщиной 6—15 мм (при диаметре до 30 см);
• теплоизоляционный слой из базальтового негорючего волокна плотностью не менее 100 кг/м³;
• наружный несущий блок из бетона с вертикальными отверстиями под армирование и вентиляционными каналами.

Смонтировать секционную шахту гораздо проще, нежели построить таковую из кирпича

Но без мастеров вряд ли обойдешься – здесь важно соблюдение технологии сборки и аккуратность – керамическая сердцевина хрупка и боится ударов. Особенности монтажа:

1. Блоки устанавливаются один на другой и скрепляются цементным раствором М150.
2. Внутрь закладывается базальтовый утеплитель таким образом, чтобы не перекрывать воздуховоды.
3. Трубы плотно вставляются в теплоизоляционную оболочку и скрепляются специальной термостойкой массой.
4. Для присоединения отвода к котлу одна из стенок блока вырезается болгаркой. При необходимости используется крепление секций – стержни из металла, вставляемые внутрь угловых отверстий.

Тот же Schiedel производит комбинированные дымоходные системы Kerastar, внешне напоминающие обычные железные трубы. Здесь нержавейка играет роль наружного обрамления тонкостенной керамики (6 мм), утепленной плотной базальтовой ватой.

Конструкция двойного дымохода под котел и проточный водонагреватель (слева), справа показан принцип работы коаксиальной системы QUADRO

Достоинства дымовых керамических шахт:

• долговечность – срок службы конструкции равен периоду эксплуатации самого здания;
• рабочая температура – 400…600 °C, максимальная – 1000 °C, газоход спокойно выдерживает горение сажи;
• невысокая шероховатость внутренней поверхности трубы, отсюда малое аэродинамическое сопротивление дымохода и небольшое количество сажи на стенках;
• горючесть материалов – нулевая, керамика рекомендована для прокладки газохода внутри здания;
• стойкость к химическому воздействию транспортируемой агрессивной среды;
• совместимость с любыми видами топлива и различными котлами.

Явный минус керамики – высокая стоимость по сравнению с дымоходами из нержавейки и других материалов. Кирпич тоже обойдется дешевле, но кладочные работы легко «съедят» разницу в цене.

Второй недостаток не столь критичен – вес изделий, составляющий примерно 100 кг на 1 метр погонный трубы. Стандартная конструкция высотой до 7 м «затянет» на 700—800 кг, для установки понадобится надежное основание.

Какую нержавейку выбрать для дымохода?

Если нужен дымоход, который не придется менять через пару лет из-за прогара или сквозной коррозии – выберите жаростойкую аустенитную нержавейку (начинается с цифры три –AISI 321, AISI 316, AISI 310).

Если нужно сэкономить, и вы готовы через пару лет переделать (разобрать старый, купить и собрать новый) дымоход – выберите ферритную нержавейку (начинается с цифры четыре – AISI 430, AISI 439, AISI 444).

Когда можно использовать ферритную нержавеющую сталь (AISI 430, AISI 439, AISI 444)? –  на наружный контур сэндвич дымохода или для вентиляции. Там тепловая нагрузка будет минимальна.

Какой толщины выбрать нержавейку для дымохода?

Толщина нержавейки дымохода может быть от 0,5 мм до 2 мм. Если нержавейка жаростойкая аустенитная (начинается с тройки), то оптимальная толщина для бытовых агрегатов:
для дров – 0,8 мм – 1 мм,
для дизеля – 0,5 мм,
для пеллетов – 0,5 мм – 0,8 мм,
для газа – 0,5 мм.

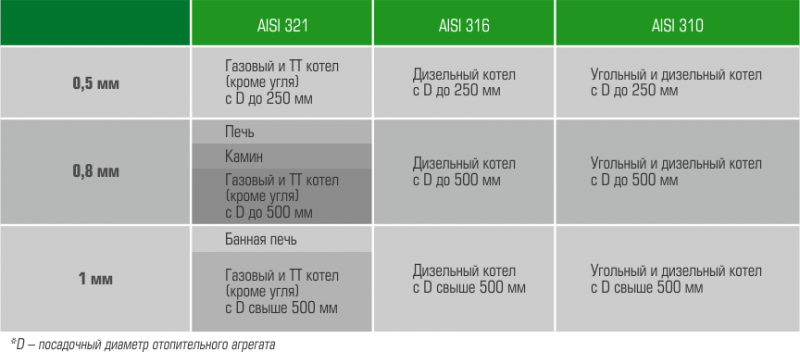

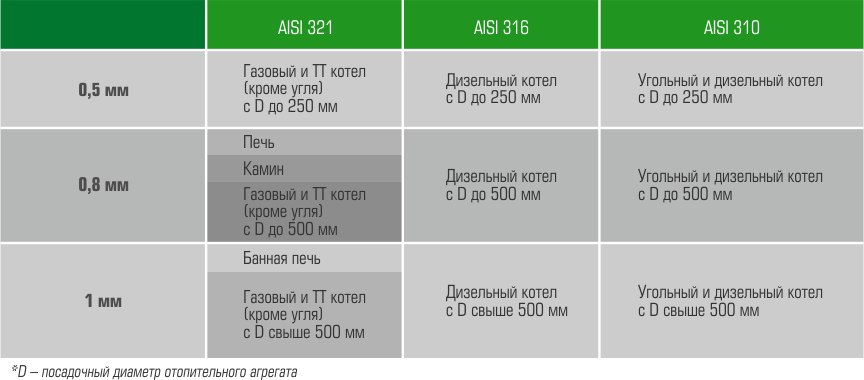

Таблица рекомендаций выбора марки и толщины стали в зависимости от отопительного агрегата и диаметра дымохода

2. Не у всех производителей трубы сварены герметично

Чтобы труба была герметична, она должна быть сварена встык в среде аргона или лазерной сваркой.
Другие способы сборки трубы: фальц и сварка на точку – устарели и не герметичны (конденсат и осадки протекают в теплоизолятор сэндвич трубы).

3. Не все производители используют правильный теплоизолятор

Основные типы теплоизолятора, которые используют в дымоходах из нержавеющей стали:
– базальтовый: классический или безусадочный теплоизолятор. Безусадочный имеет ряд преимуществ при сборке и эксплуатации дымохода.

Прочитайте: Безусадочный теплоизолятор

– сыпучий (вермикулит, перлит). Такой тип теплоизолятора спорный и для того, чтобы он не высыпался из трубы, устанавливают перемычки из стали между наружным и внутренним контуром трубы. По этой перемычке температура с внутренней трубы передается на наружную. И смысл сэндвич трубы теряется.

https://youtube.com/watch?v=G8MDd0QprvE

Толщина теплоизолятора дымохода. Популярные толщины – 25 мм, 30 мм, 50 мм, 100 мм.
25 мм и 30 мм – для вентиляции и низкотемпературного котла, если он пройдет внутри помещения.
50 мм – для отопительного агрегата на дровах или низкотемпературного котла снаружи здания.
100 мм – мощная банная печь или вариант для снижения температуры наружного контура дымохода сэндвича.

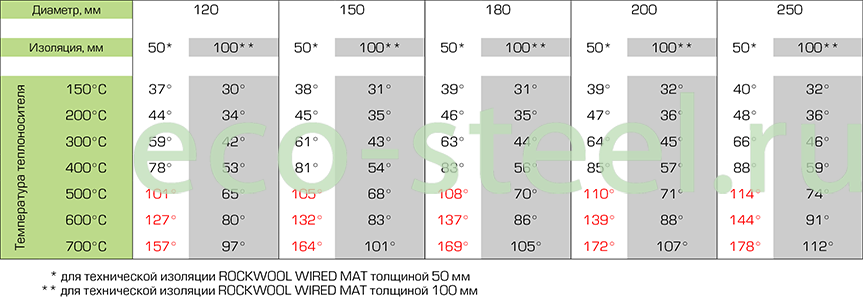

Таблица зависимости температуры на наружном контуре сэндвич дымохода от диаметра дымохода и температуры теплоносителя

Посмотрите: Цены на дымоходы из нержавеющей стали

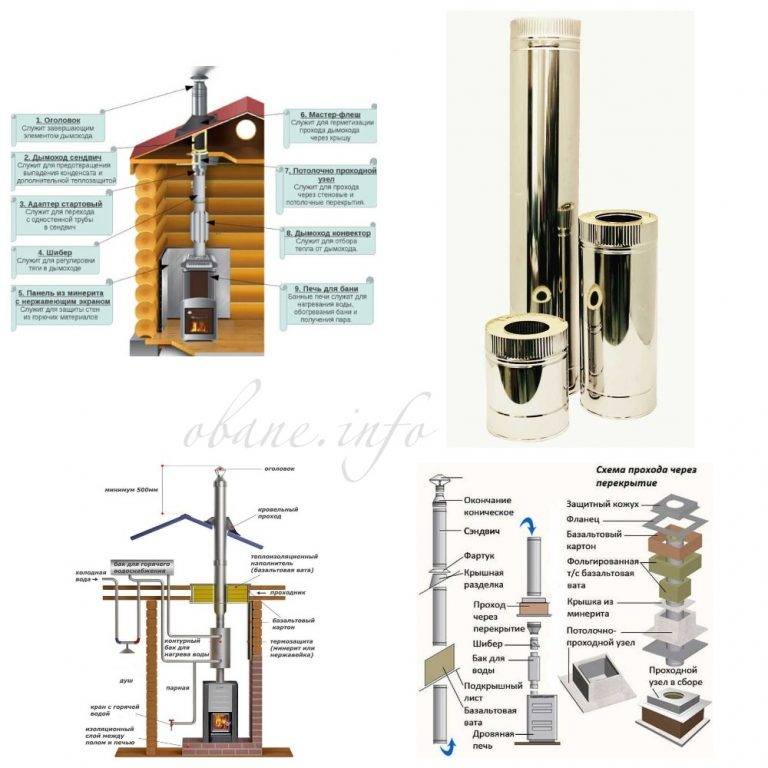

Особенности дымохода «сэндвич»

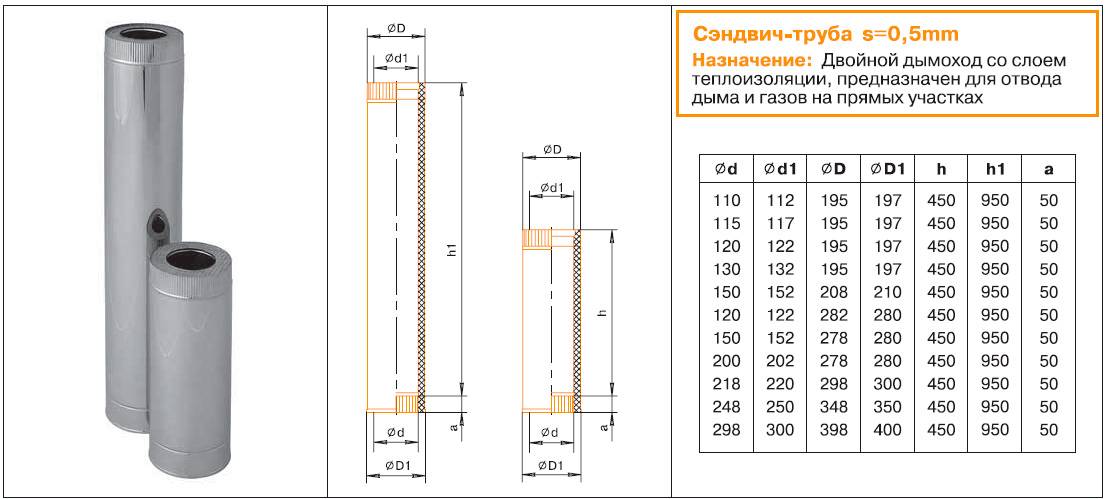

Данная конструкция является модульной, то есть собирается из комплекта различных деталей. Каждая из них представляет собой трубу или иной элемент из нержавеющей стали, закутанный в теплоизоляцию из каменной ваты и заключённый в защитно-декоративный кожух — тоже из нержавейки, только подешевле, либо вообще из оцинкованной стали. Каменная вата выбрана в качестве утеплителя благодаря негорючести и отсутствию вредных испарений при нагреве. Используются марки средней плотности — порядка 200 кг/м3.

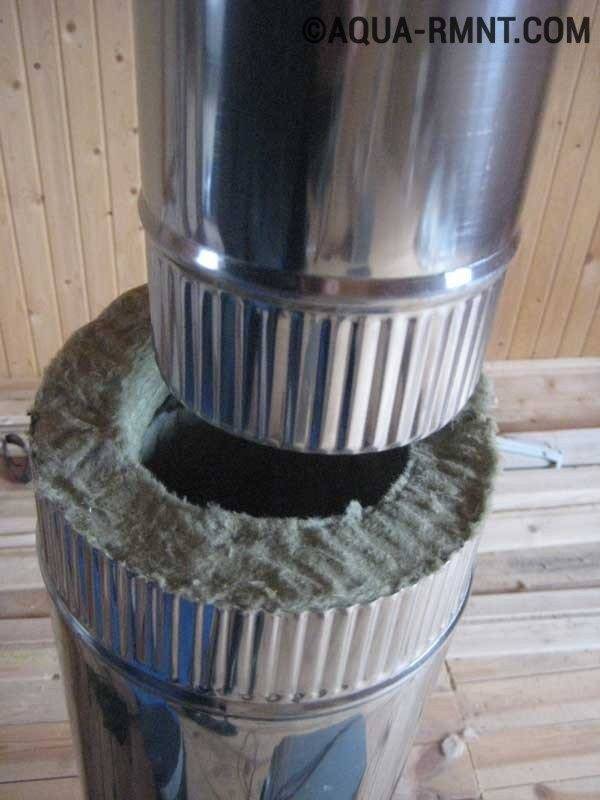

Внутренняя часть с одной стороны слегка развальцована, что позволяет соединять детали способом «в раструб».

Сборка элементов дымоотводящей трубы в раструб позволяет выполнять монтажные работы с высокой скоростью

К сильным сторонам сэндвич-дымоходов относят:

1. Малый вес. Из-за этого отпадает необходимость в строительстве фундамента.
2. Высокую скорость и простоту процесса монтажа. Это объясняется тем, что выполненные в заводских условиях детали идеально подогнаны друг к другу, поэтому их стыковка осуществляется без затруднений. Также не придётся тратить время на утепление, ведь все части дымохода оснащаются утеплителем ещё на этапе производства.
3. «Представительский» внешний вид. Понятно, что как любой изготовленный в заводских условиях предмет, внешне сэндвич-дымоход не идёт ни в какое сравнение с самодельными аналогами.
4. Универсальность. Какими бы ни были конфигурация и сложность планируемого дымохода, в имеющемся ассортименте можно найти все необходимые для его сборки детали. Производители выпускают не только трубы, отводы и тройники, но и крепёжные элементы, узлы для пересечения перекрытий и стен, фурнитуру, дефлекторы с искроуловителями и пр. В модельном ряду имеются наборы деталей не только с разным диаметром внутренней части — от 100 до 300 мм, но и с разной толщиной теплоизоляции — от 25 до 100 мм. Таким образом, можно подобрать комплект как для внутренней, так и для наружной прокладки.

Кроме того, сэндвич-дымоходы имеют отличные технические характеристики:

• все элементы имеют круглое сечение, которое для дымоотводящего канала является идеальным. Если в углах прямоугольного профиля образуются вихри, препятствующие движению дыма, то в круглом подобные явления отсутствуют;
• стенки внутренней части являются очень гладкими, в силу чего они слабо зарастают сажей и не препятствуют стеканию конденсата;
• сталь не впитывает конденсат и, благодаря легирующим добавкам, проявляет стойкость к действию имеющихся в нём кислот;
• тонкая стальная труба быстро прогревается, что сводит объём образования конденсата в момент растопки к минимуму.

Теперь о недостатках. Потенциальному покупателю следует быть готовым к тому, что:

• сэндвич-дымоход стоит достаточно дорого;
• при этом ресурс у него совсем невпечатляющий: срок службы составляет всего 10–15 лет.

Как выбрать трубу и не ошибиться

На выбор трубы для дымохода, кроме желания хозяина, влияют объективные факторы. Если отопительную систему монтируют на этапе строительства дома, то выбор конструктивного решения дымоотвода ограничивается только требованием к оборудованию. Если это замена трубы в жилом доме, то оптимальным решением становится стальной дымоотвод.

На дымоотведении нельзя экономить. Отсюда:

Правило первое: не стоит экономить на выборе материалов.

Перегрев трубы приводит к ее растрескиванию. Недогрев позволяет осаждаться на стенках большому количеству конденсата и вредных выбросов, что также ведет к разрушению конструкции, следовательно:

Правило второе: труба должна соответствовать применяемому оборудованию.

Например, требования к жаростойкости стали (толщина, сплав) для сэндвич-трубы разнятся в зависимости от используемого топлива. ГОСТ 5632-61 перечисляет разрешенные марки стали для жаропрочного использования

При покупке сэндвича важно обращать внимание на марку стали. При устройстве кирпичной трубы стоит использовать огнеупорные материалы

Правило третье: Приобретайте необходимые элементы трубы согласно плану.

Например, при монтаже современного сэндвича обязательна установка шибера (печной заслонки), сборников для конденсата, ревизий для прочистки и удаления конденсатных смол.

Правило четвертое, хотя его можно поставить и на первое место: лучше составить проект дымоотвода со специалистом, даже если установка планируется самостоятельная.

Профессиональный проект позволит устроить дымоход лучшим образом: и труба будет требуемой длины, выполненная из подходящих материалов, и конструкция устройства дымоотведения — правильная.

Лучшие комплекты с транзитом через крышу и задним выходом

Подходят дымоходы нержавеющей стали для котла, печи, который не имеют прямого выхода вверх, а сам канал располагается сбоку. При подключении исключается нагрузка на котел, поскольку все крепится при помощи специального фиксатора на стену.

Феникс 120 мм, 1 мм

Идеальный вариант для обустройства бани, толщина стенки 1 мм, что позволит переносить большую температуру от близкого размещения отопительного прибора на углях или дровах. Подключение заднее, что позволяет открыть пространство к месту для установки камней. В диаметре изделие 120 мм, за счет чего достигается сильная тяга и быстрая топка бани. Вверху сделано сужение, есть зонтик, чтобы исключить закупорку дырки.

Плюсы:

• Изоляционная плита широкая и легко ложится на контуры кровли, что позволяет закрывать отверстия.
• Диаметр трубы внутри 12 см.
• Стенки толщиной 1 мм, могут выдерживать большую температуру от котла.
• Надежное соединение стыков при помощи аргоновой сварки.
• Легкая сборка собственными силами.
• Использование безопасной, экологически чистой изоляции внутри.
• Выдерживает жар до 1000 градусов.
• При постоянной эксплуатации производитель гарантирует службу до 15 лет.
• Комплектуется листами для установки перед топкой, а также деталями для кровли.
• Продается с 2 видами герметика, у которых температура 260 и 1200 градусов, что помогает качественно заделать стыки.
• Есть 8 хомутов, тройник для конденсата.
• Суммарная длина 6 метров, поэтому можно ставить на большую высоту для улучшения тяги.

Минусы:

• Завышенная цена комплекта, если учитывать, что он будет для бани. Средняя стоимость 29 тыс. руб.
• Изоляция 3 см, которая меньше аналогов.

Вулкан 120 мм, 0,5 мм

Сэндвич дымоходы из нержавеющей стали являются одними из лучших, среди комплектов для установки в котлы, в условиях загородного дома или дачи. Вертикальный элемент можно ставить внутри или снаружи. Для этого предусмотрены крепления к стене или материалы для расшивки крыши. Также продажа выполняется с тройником, крышкой и сборником для конденсата. Рабочий диаметр внутри 12 см, есть плотный слой изоляции. Наружная часть зеркальная, поскольку используется оцинкованная сталь.

Плюсы:

• Применение стали марки AISI 304, которая подойдет для котлов из меди, где появляется самый агрессивный конденсат.
• Суммарная длина дымохода 5 метров.
• Наличие сборника для конденсата.
• Зонт с утеплением.
• Плита больших размеров 100х120 см, которая предложена в комплектедля противопожарной расшивки потолка.
• Применение базальтовой ваты для кровли.
• Сэндвич внутри слоем 5 см.
• Есть саморезы для крепления, а также юбка, исключающая попадание воды.
• Продается с 4 хомутами из нержавеющей стали.
• На котел нет нагрузки, поскольку предусмотрен крепеж, который полностью распределяет массу трубы.
• Наличие фланца для прохода потолка в комнате.

Минусы:

• Высокая стоимость, в пределах 50 тыс. руб.
• Наружный диаметр очень большой, составляет 22 см и это получается за счет слоя изоляции, поэтому в кровле нужно будет делать большую дырку.
• Стенки трубы по толщине небольшие, всего 0,5 мм.
• Легко поставить ожог о стартовую трубу.

Описанный рейтинг позволит выбрать лучший товар для дома или дачи, бани, промышленного объекта. Правильный подход к покупке позволит упростить монтажные работы и увеличит срок эксплуатации. [Всего: 0 Средний: 0/5]

Виды дымоходов

По признаку используемых комплектующих изделий эти устройства можно условно разделить следующим образом:

• одинарные;
• многослойные.

Материалы, применяемые для их изготовления, обладают особой прочностью, отличаются высокой коррозионной устойчивостью к кислотному конденсату. Чистая поверхность способствует полному удалению из дымового канала влаги и сажи.

Очень часто используются конструкции из одинарных труб. Такие технические решения применяются с целью адаптации старых дымоходов к новому отопительному оборудованию. Трубы для них делают квадратными, овальными или круглыми. Для их производства используется нержавеющая сталь аустенитного класса. Выпускаются также трубы эмалированные, но они не находят широкого применения, поскольку чувствительны к механическим воздействиям.

Одинарный дымоход нуждается в дополнительной защите

При монтаже одинарного дымохода следует руководствоваться правилом пожарной безопасности, которое требует расстояния до ближайшей стенки из горючих материалов не менее 1 м.

Двухслойные конструкции имеют свои преимущества. Теплоизоляционный слой между стенками такого дымохода позволяет уменьшить охлаждение внутренней трубы, в результате чего образуется меньше конденсата. Внутренняя труба изготавливается из высококачественной стали, поскольку конденсат имеет кислотную реакцию и другой материал, включая оцинкованную сталь, долго работать в таких условиях не сможет.

Двуслойный дымоход уже утеплён

Такие дымоходы размещают на расстоянии не менее 20 см от стенок из горючих материалов. Если этого избежать нельзя, то стену обшивают металлом с подложкой. Её делают из огнеупорного материала, например, асбестового листа.

По способу монтажа дымоходы бывают:

1. Внутренними. Такая конструкция может подниматься от печи вертикально через внутренние перекрытия и кровельный пирог. Её основной недостаток — конденсат стекает непосредственно в топку, увеличивая его концентрацию в дымовых газах. Результатом может стать неприятный едкий запах в помещении и ускоренный износ дымохода.
2. Наружными. При такой конструкции дымовая труба отводится от печи горизонтально через стену. Для этого применяются два колена, которые могут иметь угол поворота 30, 45, 60 или 90 градусов. При этом наружное имеет вид тройника, а внизу располагается ёмкость для сбора конденсата. Установка вертикальной части дымохода производится параллельно стене, труба крепится к ней при помощи кронштейнов и хомутов.

Комплектующие изделия

Собрать дымоход без использования фитингов невозможно. Они предназначены для:

• выполнения обводов инженерных систем;
• изменения направления трубопровода;
• перехода на другой диаметр;
• регулировки тяги;
• сбора конденсата;
• защиты верхнего конца от атмосферных осадков, листьев, мусора и гнездования птиц.

Доборные элементы для сборки дымохода из труб обязательно должны быть использованы

Используя эти элементы конструкции, можно своими руками собрать дымоход любой конфигурации. Допустимой является длина горизонтальных участков не более 1 м, в противном случае тяга будет сильно ослаблена.

Недостатки и достоинства

Первый недостаток – стоимость. Сэндвич дымоходы из нержавейки используются в банях, где котлы работают на твердом виде топлива. Но не каждый хозяин может позволить себе такую роскошь.
Еще один недостаток – это срок службы. Кирпичные или бетонные дымоходы служат намного дольше, чем сэндвич дымоходы. Однако о сроке службы поговорим отдельно.

Конструкция состоит из нескольких труб. При резком перепаде температуры дымоход может быть разгерметизирован, а значит, — испорчен.

Но как уже указывалось, преимуществ гораздо больше. На их фоне недостатки являются незаметными. Прежде всего, нужно отметить простоту монтажа сэндвич дымохода. Установить его может любой человек – без помощи профессионала. Для конструкции не нужно создавать фундамента, так как она довольно легкая.

При доставке не появляется никаких сложностей. Сэндвич дымоход состоит из нескольких секций, которые быстро разбираются и также складываются в единую систему. На рынке существует большой выбор дымоходов. Это значит, что можно создать любую форму конструкции. Если одна секция дымоходы выходит из строя, то ее без проблем можно заменить новой деталью. Внешний слой труб не нагревается сильно за счет теплоизоляционного слоя. Не образуется конденсат и не создается угроза пожара.

Внутри сэндвич дымоход имеет абсолютно гладкую поверхность. Благодаря этому внутри дымохода не собирается сажа, а также не создается закупорочных зон. Его легко чистить. Вообще обслуживание дымохода занимает несколько минут. Необходимо лишь удалить сажу и слить конденсат. Эстетичный вид изделия позволяет устанавливать его не только наружи, но и внутри дома.

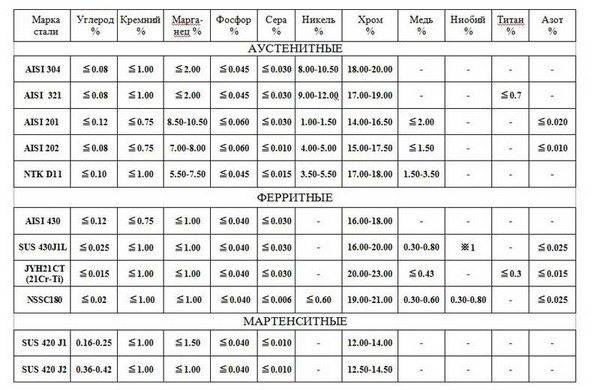

Марка нержавеющей стали

Прежде чем начать изготовление дымохода, нужно найти материал. Им выступит в данном случае нержавеющая сталь. Она, что интересно, бывает абсолютно разной, пусть и различаться ее виды между собой будет не слишком сильно.

Основные отличия, которые будут у них, заключаются в их составе, который будет определять устойчивость к высоким температурам и кислоте. Чем она будет выше, тем дольше материал будет оставаться в своем первоначальном состоянии.

На сегодняшний день производители используют только одну серию – трехсотую, которая представляет собой образец качества. Вот её мы ниже и рассмотрим на примере нескольких представителей этой серии.

Марка может многое решить при производстве дымохода

AISI-304

1. Аустенитная нержавеющая сталь. Является примесью стали, хрома (18-20%), никеля (8-12%) и углерода (до 0.08%).
2. Сталь с высокой стойкостью к кислоте и высоким температурам (до 400 ℃ с учетом среднего уровня кислотности среды), поэтому рекомендуется для газовых, твердотопливных котлов.

AISI-316

1. Состав тот же, что и у AISI-304, но вдобавок примешан молибден (2-3%).
2. Еще большая устойчивость к негативным внешним эффектам (до 750 ℃ без деформации).

Дымоход из такого материала можно использовать практически в любом виде котла, и неважно, каким будет источник тепла

AISI-309, AISI-321

1. Тугоплавкая нержавеющая сталь. Является примесью стали, хрома (19-21%), никеля (11-13%) и углерода (до 0.2%).
2. Высокая устойчивость к высоким температурам (вплоть до 1050 ℃), а также к кислоте.

Из такого материала производят дымоходы, которые будут работать в местах с самыми сложными условиями.

1. Баня.
2. Сауна.
3. Твердотопливный котёл.

Каждая марка имеет свои свойства, подходящие для той или иной задачи

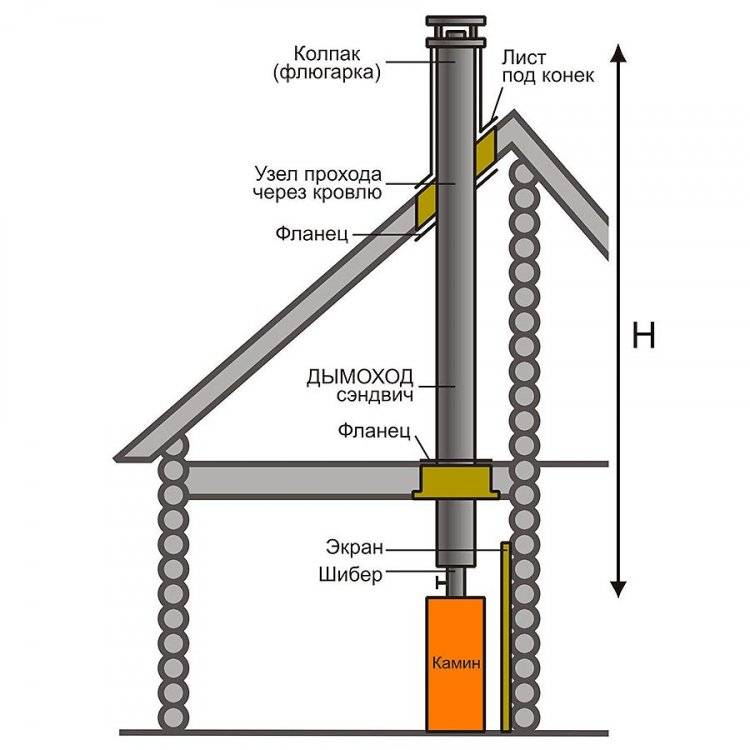

Лучшие модели с проходом через крышу и верхним выходом

Такие устройства подойдут для подключения к котлу или камину, у которых есть возможность выхода газов через верхнюю часть. За счет этого система сразу устанавливается на крыше, поэтому нужно будет частично разобрать ее, но для подключения и переходов нужно минимальное количество дополнительных материалов. При выборе учитывается длина и расстояние над коньком. Зачастую дымоход из нержавеющей стали 150, 200 или 115 мм.

Феррум 115 мм, 0,8 мм

Лучший вариант для любого камина в доме по причине прямого подключения и хорошего диаметра для подключения к выходу на 115 мм. Внутри все сделано из нержавейки с качественным швом, которые не будет пропускать конденсат, после этого идет плотный слой изоляции при помощи минеральной ваты с показателями 120 кг/м3 и это исключает возгорание перекрытий или кровельных материалов. Наружная часть из оцинковки с лазерной сваркой.

Плюсы:

• Полный комплект с деталями для перекрытия и полной установки.
• Слой изоляции может противостоять температуре до 700 градусов.
• Толщина изоляционного слоя 4-5 см, поэтому исключается возгорание предметов от трубы или горячего дыма.
• Рекомендуется покупать для отопительных приборов, работающих на дровах.
• Есть в комплекте саморезы для крепежа, герметик, способный выдерживать до 1200 градусов. Также есть 5 хомуток для фиксации труб в высоту.
• Наличие оголовка из нержавейки, который исключает закупоривание трубы снегом.
• Предлагается с 7 листами базальтовой ваты.
• Производится из стали марки AISI 439 с обеих сторон.

Минусы:

• Толщина элементов, которые подключения к камину 0,8 мм, а снаружи (на улице) 0,5 мм.
• Часть трубы, которая отходит от камина не имеет изоляции, она начинается только от потолка, за счет чего есть риски поставить ожог.
• За весь комплект надо платить около 27000 рублей.

Дымок 115мм, 0,5 мм

Данный комплект является самым оптимальным и доступным для людей по стоимости, причем в нем есть все необходимое для установки. Внутри изделия нержавеющая сталь со стенками 0,5 мм, а за счет использовать изоляции труба не подвергается деформированию. Наружная часть из листа оцинкованной стали. Для соединения применена TIG сварка, котораяпомогает сделать прочные швы, в них почти не собирается сажа.

Плюсы:

• Привлекательная стоимость за комплект, а именно 11 тыс. руб.
• Продается вместе с зонтом, который уже изолирован и исключает попадание осадков.
• Комплектуется 4 хомутами для сборки конструкции.
• Есть переходник для труб разных видов.
• Наличие мастре флеш.
• Стартовая труба на 1 метр и 3 метра двухслойной трубы для большой крыши.
• Сэндвич на 4 см.
• Применение стали марки AISI 439.

Минусы:

• Нет изоляции для перекрытий, поэтому потребуется отдельно приобретать детали.
• Для вертикальной установки есть только 1 крепеж.
• Слабая толщина труб, всего 0,5 мм.
• Рекомендуется только для систем, работающих на газу или углях, для дровяных топок не подходит по причине тонких стен.

Феррум 200 мм, 0,8мм

Отличный выбор для отопительных систем в доме, офисе, поскольку внутри диаметр трубы 20 см, а это подойдет для мощного котла. Толщина стали 0,8 мм, оптимальной жесткости.

Плюсы:

• Качественный изоляционные материалы, плотностью 120 кг/м3.
• Металл не подвергается коррозии и обладает повышенной прочностью.
• Может выдержать до 700 градусов.
• Сборка упрощенная, проводится собственными силами без привлечения мастеров.
• Внутренний шов герметичен.
• Изоляцию толщиной 5 см.
• Суммарная длина трубы 7 метров, поэтому вынос получается высоким.
• Есть фланец для потолка.
• Оголовок больших размеров, надежно защищает трубу от снега и других осадков.
• Продается с 2 крепежными элементами, 9 хомутами и 8 плитами изоляции для чердачного помещения, также есть экран 1х1 метр из нержавейки.

Минусы:

• Снаружи диаметр получается очень большой, целых 28 см, поэтому нужно делать соответствующее отверстие.
• Стоимость комплекта завышена – 42 тыс. руб.

Как рассчитать сечения дымохода

При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги.

Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.

Размер сечения (кв. м) определяется по формуле:

объём расходуемого топлива (м3/с) / скорость газов.

Дымоход может иметь разную форму сечения:

• Круг.
• Прямоугольник.

Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.

Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.

Потребуется постоянная, тщательная чистка.

Сэндвич-труба – хороша чертовка, но не безупречна

Сэндвич труба – изделие, представляющее собой метровые секции, собранные из труб, между которыми имеется теплоизоляционное сырье. Она известна и достоинствами, и недостатками.

Положительные моменты следующие:

• универсальность;
• компактность – оптимальные размеры;
• многослойность;
• безопасность;
• огнеупорность;
• влагостойкость;
• биологическая пассивность;
• химическая инертность;
• механическая прочность;
• обеспечение отличной тяги;
• стойкость к скоплению сажи;
• простота монтажа;
• легкость в уходе.

Разумеется, есть и недостатки. Они такие:

• малый срок эксплуатации;
• высокая цена;
• подверженность разгерметизации.

Первый пункт весьма и весьма настораживает, хотя всё относительно…

Изделие, как было сказано, универсально. Оно прекрасно для возведения дымоходов:

• для печей;
• для твердотопливных котлов;
• для газовых котлов;
• для каминов.

Хочу отметить, что такой вариант отличен не только для жилых домов, но и для бань.

Таким образом, уважаемые читатели, утепленные трубы манят многими признанными достоинствами, но и отталкивают досадными недостатками (ценой).

Так, что получается? Лидируют трубы из нержавеющей и оцинкованной стали, керамики. Слегка отстают от них изделие из кирпича и конструкция из двух труб, между которыми имеется теплоизоляционное сырье. Едва дыша, за ними плетется продукция, выполненная из черного металла и асбеста.

Лучшие дымоходы из нержавеющей стали с транзитом через крышу и задним выходом

Такие конструкции подходят к котлам и печам, у которых нет прямого выхода отработанных газов вверх, а канал для отвода находится с боку. Чтобы подсоединить дымоход необходим комплект с боковым подводом и возможностью крепить высокую вертикальную стойку (без нагрузки на котел).

Феникс 120 мм, 1 мм — хорошо подойдет для бани

Это оптимальный вариант нержавеющего дымохода для бани ввиду сечения стенки 1,0 мм, которая позволяет переносить высокий жар от близко расположенного котла, где сгорают дрова при высокой температуре. Заднее подключение обеспечивает открытый доступ к площадке для закладки камней.

Диаметр 120 мм содействует сильной тяге, что даст растопить баню до нужного максимального уровня. На верхней части имеется сужение и зонт, не допускающие закупоривания отверстия.

Плюсы:

• широкая изоляционная плита, легко подстраиваемая под контуры шифера или черепицы, чтобы закрыть отверстие на кровле;
• нержавеющая подставка для удержания бокового отвода от котла и высокой мачты;трегулировать удаление от перегородки;
• внутренний пропускной диаметр 120 мм;
• толщина стенки нержавейки 1,0 мм для высокого жара;
• прочное соединение всех продольных стыков аргоновой сваркой;
• раструбная система проста для сборки своими руками;
• экологичный изоляционный материал внутри;
• выдерживают температуру до 1000 градусов;
• гарантия работы при регулярном использовании до 15 лет;
• в комплекте предтопочные листы и проходные детали для перекрытий;
• два герметика с температурным режимом 260 и 1200 градусов для качественной заделки примыкающих деталей;
• 8 хомутов для сборки;
• тройник для сборки конденсата;
• общая длина дымохода 6 м подойдет для вывода на большую высоту, что обеспечит хорошую тягу даже при близко расположенных домах.

Минусы:

• стоимость комплекта 29000 рублей;
• изоляционное волокно имеет толщину 30 мм, что меньше аналогичных моделей.

Комплект Вулкан 120 мм, 0,5 мм — для большого загородного дома

Это лучший комплект дымохода из нержавеющей стали для обустройства отопления в загородном доме. Вертикальную трубу можно разместить как снаружи, закрепив кронштейн на внешней стене, так и проведя внутри помещения и выведя через крышу.

В комплекте поставляется тройник с крышкой и сборником конденсата. Диаметр внутренней трубы составляет 120 мм и она укутана плотным изолятором. Снаружи зеркальная облицовка из оцинковки, которая имеет презентабельный вид.

Плюсы:

• кислостойкая сталь AISI 304 подходит для медных котлов, у которых образуется едкий конденсат;
• общая длина дымохода 5 метров;
• конденсаторосборник;
• утепленный зонт;
• большая плита 100х120 см в комплекте для противопожарной разделки потолка;
• базальтовая вата для изоляции горючей кровли;
• слой сэндвича внутри достигает 50 мм;
• саморезы для фиксации и юбка, предотвращающая залив осадков между крышей и трубой;
• 4 нержавеющих хомута;
• предтопочный лист;
• полное распределение веса дымохода на кронштейн, без нагрузки на котел;
• отдельный фланец для прохода потолка в комнате.

Минусы:

• стоимость 50000 рублей;
• большой наружный диаметр 220 мм (за счет изоляции) требует проделывания крупного отверстия в кровле;
• толщина стенок металла у наружной и внутренней части составляет 0,5 мм;
• об стартовую трубу можно обжечься.

Дымоходы из нержавеющей стали

Самый демократичный вариант обустройства дымохода – использование труб из нержавеющей стали. Комплект для сборки канала дымоудаления состоит из прямых доборных элементов, поворотных колен, тройников, сборников конденсата и ревизии. Дымоходы из нержавейки удобно использовать для самостоятельной сборки, так как они не требуют заливки фундамента. Опытные мастера советую следующие варианты:

1. Одноконтурные трубы. Они представляют собой полые металлические цилиндры, соединяющиеся стальными хомутами для получения необходимой длины и конфигурации. Это самые дешевые дымоходы, однако, для эффективной работы им требуется внешняя термоизоляция негорючим материалом.

2. Двухконтурные трубы. Каналы дымоудаления из них называют сэндвич-дымоходами, так как они состоять из нескольких слоев: внутренний контур из нержавейки, термоизоляционная прослойка из базальтового волокна, внешний контур из термостойкой стали. Внутренний диаметр сэндвич-трубы меньше, чем у обычной, поэтому для обеспечения тяги нужно увеличивать .

3. Гофрированные трубы. Для каналов, имеющих сложную конфигурацию с множеством поворотов и изгибов, применяют гофрированные трубы из нержавеющей стали. Благодаря способности гнуться под любым углом и растягиваться до 3 м, в процессе монтажа получается меньше соединительных швов, что благоприятно сказывается на герметичности дымоходной системы.

Система из нержавеющей стали

Производится из особой легированной стали, она устойчива к коррозии в атмосфере и практически в любых агрессивных средах. Имеет множество преимуществ:

• • Небольшой вес, не требующий обустройства фундамента.
  • Простота монтажа, который может производиться изнутри или снаружи. В последнем случае конструкция закрепляется на стене специальными кронштейнами.
  • Длительный срок эксплуатации за счет высокой устойчивости к коррозии.
  • Гладкая внутренняя поверхность, препятствующая накоплению сажи.
  • Сооружение может быть установлено в ходе строительства или же смонтировано в готовом здании.

Если дымоход из нержавейки смонтирован снаружи, он требует дополнительного утепления. Иначе из-за серьезных теплопотерь в холодное время года будет образовываться большое количество конденсата

К недостаткам можно отнести необходимость утепления трубы при условии, что она смонтирована снаружи дома. Иначе возникают теплопотери, приводящие к образованию большого количества конденсата, который способен повредить систему отопления. Кроме того некоторым не нравится внешний вид таких дымоходов. При желании можно приобрести специальный кожух, закрывающий трубу, который имитирует любой традиционный материал: черепицу, кирпич и т.п.

Выводы и полезное видео по теме

Какие ошибки чаще всего допускаются при установке печей и дымоходов к ним:

Как класть дымоходные трубы из кирпича:

Как сделать дымоход из нержавейки:

Надежные трубы для дымоходов можно сделать из разных строительных материалов. Выбор вариантов достаточно обширен. Проще всего выполнить дымоотвод из стали, а дешевле из кирпича.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

После изучения материала остались непонятные моменты и хотелось бы их выяснить? Оставляйте, пожалуйста, свои внизу статьи. Здесь у вас также есть возможность сообщить интересные факты по теме статьи или поделиться собственным опытом с посетителями сайта.
