Канализационные колодцы: полная классификация и примеры обустройства

Виды канализационных колодцев

Разновидности смотровых колодцев выделяют, исходя из двух факторов:

  • основной функции и места монтажа;
  • материала изготовления.

Согласно первому фактору существуют линейные, узловые, поворотные и перепадные виды. Они одинаково применяемы и к бытовым, и к промышленным коммуникативным системам. Это значит, что любой из названных видов при необходимости (например, в связи с большой протяженностью канализационного трубопровода) можно установить у себя на загородном участке.

Галерея изображений
Фото из
Установка линейных смотровых колодцев в системах канализации выполняется на прямых участках трубопровода через регламентированное СНиП 2.04.03-85 расстояние

Расстояние между соседними смотровыми колодцами зависит от сложности рельефа и от диаметра трубопровода

В местах смены направления трубопровода устанавливаются поворотные смотровые колодцы, отличающиеся от линейного типа формой донного лотка

Форма лотка, расположенного внутри поворотного колодца, имеет плавные очертания, угол поворота не превышает 90°

В точках слияния двух или трех канализационных веток устанавливается узловой пункт, из которого выходит одна канализационная труба

Устройство контрольной разновидности смотрового колодца производится в местах подключения дворовой или квартальной системы к централизованной сети

На начальных участках системы, в местах вероятного замедления течения стоков, сооружают промывные колодцы, предназначенные для борьбы с образованием осадка

На участках резкого изменения рельефа, расположения подземных объектов, которые требуется обойти, и там, где необходимо снижение скорости движения сточных масс, ставят перепадный вид

Пластиковый смотровой колодец линейный

Смотровой колодец сетевой сплавной канализации

Поворотный канализационный пункт из бетонного кольца

Специфика устройства поворотного пункта канализации

Узловая категория смотрового колодца

Контрольный тип колодца канализации

Промывной смотровой вариант

Смотровой перепадный колодец

Линейные устанавливают на прямом трубопроводе. Они снабжены одной парой патрубков или отверстий для выхода, которые расположены напротив друг друга. Такие колодцы необходимы, даже если нет предпосылок к возникновению аварийной ситуации, однако участок признан достаточно длинным (по СНиП – от 35 м до 300 м).

Поворотные типы, как видно из названия, монтируют на поворачивающих в сторону трубопроводах. Действует общее правило: угол поворота не должен превышать 90 º, то есть не должен быть острым. Патрубки (отверстия) находятся не на одной линии, а в местах, зависящих от угла поворота, однако на одном уровне по высоте.

На схеме показаны три вида смотровых колодцев, отличающиеся своей конструкцией. Врезка труб осуществляется в патрубки, расположенные с разных сторон, в зависимости от выполняемой функции (линейный, поворотный и узловой типы) (+)

Узловые модели монтируют на местах пересечений двух и более трубопроводов, а также там, где центральная линия имеет ответвления. Колодцы отличаются конструкционно наличием дополнительных патрубков (отверстий). Как правило, все входы/выходы находятся на одном уровне.

Смотровое дренажное сооружение сборного типа из бетонных колец. Важным условием эксплуатации является тщательная герметизация стыков и швов для исключения проникновения паводковых вод

Перепадные служат для повышения либо понижения потока, поэтому патрубки располагаются на разных уровнях: подводящий обычно выше, ближе к горловине, отводящий – внизу. К устройству перепадных колодцев прибегают также при необходимости снизить скорость транспортировки стоков.

Несмотря на функциональные и конструкционные различия, все типы колодцев очень похожи. Их изготавливают из различных материалов. Изначально лучшими считались камень и кирпич, сейчас каменных сооружений практически не осталось. На замену им пришли практичные и более легкие в монтаже бетонные аналоги.

Полимерные сборные конструкции собираются по тому же принципу, что и бетонные: рассчитывается количество колец, подбирается по диаметру основание и горловина

На заводах ЖБИ выпускают стандартные детали, из которых при монтаже складывают отдельные камеры: просто устанавливают отдельные элементы друг на друга, затем герметизируют швы.

Современный аналог бетонных колодцев – полимерные модели, которые представляют собой гофрированные емкости и отличаются особой прочностью и герметичностью.

Подбираем материал

Это решается на начальной стадии строительства.Сначала надо решить этот вопрос и после этого уже делать покупку материала:

Можно применить пластиковые емкости. Они довольно просто монтируются и имеют не большой вес.
Гофрированная шахта дает возможность изменения размера, этот вопрос довольно хорошо подойдет для мест, где большой перепад температур в межсезонье. В это период времени капроновая емкость не деформируется;

Применение бетонного кольца

Кольца железобетонные, это достаточно прочный и долговечный материал, который пользуется популярностью. Только здесь есть один вопрос, вам придется потратится на кран, такая конструкция достаточно тяжелая;

Таким образом, в зависимости от территории, масштабности и особенностей постройки можно применить различные удобные варианты и обеспечить хорошую работу канализационной системы.

Классификация колодцев канализации

Каждая конструкция имеет свое предназначение и способ обустройства канализационного колодца. Распределить их можно по некоторым характеристикам:

  • По типу водоотводящей сети: для бытовых и промышленных стоков, дренажные, ливневки.
  • По материалу, используемому для изготовления: бетонные, кирпичные, полимерные (пластиковые);
  • По назначению: перепадные, смотровые, для изменения направления потока(поворотные, узловые), прямоточные (линейного, контрольного или промывного типа).

Смотровые колодцы

Конструкция показана для установки при соблюдении таких условий:

  • Смена диаметра или угла наклона трубопроводной сети;
  • Изменение в направлении потока воды;
  • При совмещении с боковыми ветками.

При этом обязательно наличие смотрового канализационного колодца на прямоточных отрезках через каждые 35-300 м.

Система имеет вид шахты с внутренней камерой, где входящая и выходящая труба соединены посредством специального лотка. Каждый канализационный колодец данного вида имеет свое назначение, но может быть и такое, что одно сооружение выполняет сразу множество задач. Обустройство конструкции однотипно, разница только по глубине шахты. Параметры изготовления профиля стандарты, за исключением того, что для поворотных и узловых сооружений лоток имеет совершенно специфическую форму.

Перепадные колодцы: типы сооружений

Функция перепадных конструкций – изменение и регулировка потока сточных вод по высоте, а также задержание или ускорение общего потока. Именно от практического применения зависит конструкция сооружения. Показания к установке:

  1. Для уменьшения глубины вкапывания входного трубопровода;
  2. При повышенном риске изменения скорости потока в ту или иную сторону;
  3. При пересечении магистрали подземных сооружений;
  4. Если кроме канализационного колодца ничего не сдерживает сброс воды в водоем при наличии затопленного выпуска.

Конструктивные решения также различаются по нескольким типам. В частности можно выделить следующие типы канализационных колодцев перепадных:

  • Наличие практического профиля и водобойника только в нижнем бьефе;
  • Трубчатая система на основе вертикального отрезка;
  • Оснащение водобойно-сливной стенкой;
  • Каскадно-многоступенчатые шахтного типа. Этот тип подходит для быстрого гашения скорости и напора воды;
  • Уклонные отрезки, называемые быстротоками. Монтируются на участках, где замечено замедление скорости потока.

Очень нечасто встречаются перепадные конструкции, оборудованные гидрозатвором. Особенность в том, что изменение уровня воды обратное, то есть не на понижение, а на подъем. Достигается эффект посредством наличия спецкамеры, где происходит постепенное накопление стоков. Применяются данные виды канализационных колодцев там, где в воду возможен выброс газообразных или воспламеняющихся химических веществ.

Нюансы гидроизоляционных работ

Смотровые колодцы относятся к технологическим сооружениям сухого типа, которые находятся чаще всего во влажных грунтах. При устройстве данных конструкций проведение гидроизоляции является обязательным мероприятием, гарантирующем сохранность арматуры трубопровода и эффективной работы по очистке или промывке труб.

Практика показывает, что протечки в сборных бетонных конструкциях происходят чаще всего не из-за брака в изделиях, а по причине неправильной обработки стыков. Это значит, что заделка швов – серьезная и ответственная процедура.

В качестве гидроизолирующих составов применяют 3 вида изоляции:

  • битумно-полимерную;
  • цементно-полимерную;
  • полимерную.

К битумно-полимерной гидроизоляции относятся обмазочные материалы (мастики) и наплавляемые рулоны, для приклеивания которых необходимо нагревание до определенной температуры. Второй вариант используют реже, так как необходимы специальные навыки по применению газовой горелки.

Одно из решений заделки швов с помощью отечественных гидроизоляционных материалов Пенетрон и Пенекрит. Первый – проникающая изоляция полимерного типа, второй – шовный материал, который продается в виде сухой смеси (+)

Цементно-полимерные составы дешевле, имеют прекрасные технические характеристики и подходят для самостоятельного применения. Подготовленную смесь накладывают шпателем в 2-3 слоя на увлажненную очищенную поверхность, выравнивают и дают подсохнуть.

Полимерная гидроизоляция отличается эластичностью и прочностью. Мастики и рулонные мембраны идеально подходят для потенциально подвижных конструкций – даже при небольшом смещении герметизация стыков сохранится.

Кроме стен необходимо изолировать и основание колодца. Обычно его производят на этапе укладки бетонной плиты, до монтажа колец. Плиту покрывают цементно-полимерным составом, им же замазывают нижние стыки.

Материалы, используемые для сооружения колодцев. Их преимущества и недостатки

Современные канализационные колодцы могут быть изготовлены из таких материалов, как:

  • бетонные кольца;
  • монолитный железобетон;
  • пластик;
  • иные материалы.

Какой выбрать материал для изготовления колодца? Материал для колодца канализации подбирается в зависимости от следующих параметров:

  • предназначения устройства;
  • рельефа местности;
  • климатических условий;
  • отдельных характеристик почвы на участке.

Колодцы из бетонных колец

Наибольшей популярностью в настоящее время пользуются колодцы из бетонных колец, имеющие следующие преимущества:

– быстрота установки. Соорудить колодец из колец самостоятельно можно в несколько раз быстрее, чем построить сооружение из камня или монолитного бетона;

– простота установки. Работа может быть выполнена самостоятельно или при помощи грузоподъемной техники. При сооружении емкости не требуется дополнительного оборудования для его фиксации, укрепления и так далее, а также отдельной прочной основы;

Строительство колодца при помощи техники

– стоимость. Кольца для колодца отличаются минимальной стоимостью, однако следует предусмотреть и необходимость доставки;

– герметичность

При правильном выполнении работы по установке колец и внешней обработке конструкции можно добиться полной герметичности, что наиболее важно для накопительных колодцев;

Обработка колодца для дополнительной герметичности

– большой вес. Колодец из колец, благодаря существенному весу конструкции, можно устанавливать при высоком уровне грунтовых вод и во всех видах почвы. Вес не позволит «всплыть» емкости и тем самым нарушить работоспособность всей системы канализации;

– возможность использования в любых климатических условиях.

Средний срок службы колодца, изготовленного из бетонных колец, составляет более 50 лет.

Среди недостатков бетонных колец можно отметить:

– сложность доставки, требующая не только аккуратности, но и наличия специализированной грузоподъемной техники;

– подверженность коррозии при неправильном уходе.

Колодцы из железобетонных колец преимущественно используются в городских и промышленных канализационных сетях. Для бытовых целей можно подобрать иные устройства, не уступающие по параметрам.

Как соорудить колодец из бетонных колец своими руками, смотрите на видео.

Колодцы из железобетона

Железобетонный монолитный колодец преимущественно изготавливается на месте установки, так как готовая конструкция отличается большим весом и хрупкостью, что затрудняет доставку.

Основным преимуществом монолитных колодцев является максимальная герметичность, что особенно важно при сооружении емкостей для сборки стоков (накопительных колодцев). Монолитные конструкции также отличаются большим весом, что способствует установке сооружения при расположении высоко грунтовых вод и установке системы в «тяжелых» почвах

Недостатками устройства являются:

сложность изготовления и монтажа. Устройство изготавливается в несколько этапов, между которыми может проходить по несколько дней. Дополнительно для изготовления потребуется сооружение каркаса и установка сетки для укрепления стенок;

высокая стоимость работ по изготовлению.

Монолитные колодцы устанавливаются исключительно в качестве накопительного резервуара и в местах с глиняными почвами и высокими грунтовыми водами. В остальных случаях сооружение системы не оправдано.

Пластиковые и полимерные канализационные колодцы

Пластиковый колодец – это более современное устройство, изготавливаемое в заводских условиях. Состоит из отдельной емкости определенного объема, крышки и подводящих патрубков.

Полимерный колодец может быть изготовлен из таких материалов, как:

  • поливинилхлорид;
  • полипропилен;
  • полиэтилен и так далее.

Каждый материал имеет свои преимущества и недостатки. Например, ПВХ колодец подлежит восстановлению после замерзания, полиэтилен обладает повышенным уровнем герметичности и так далее.

В целом пластиковые колодцы отличаются:

  • малым весом, что облегает транспортировку и работы по монтажу конструкции;
  • устойчивостью к агрессивным средам, химическим соединениям;
  • пластичностью.

Из отрицательных моментов можно выделить необходимость выравнивания ямы перед установкой устройства и необходимость дополнительного якорения при установке в районах с высокими водами грунта.

Как установить перепадный колодец

В отличие от других конструкций, в перепадных колодцах входная и выходная трубы размещаются на разных уровнях. Они позволяют уменьшить скорость течения стоков. Обычно их устанавливают перед септиком, чтобы нормализовать его работу.

Все работы по монтажу не отличаются от других типов колодцев. Отличие заключается только в установке опуска, направляющего поток сверху вниз.

Опуск присоединяют к входной трубе тройником, горизонтальное отверстие которого на время заглушают. Затем устройство крепят вертикально к стенке колодца. В нижней части опуска устанавливают колено, гасящее поток, чтобы стоки выходили под углом 45°. Если высота колодца меньше 500 мм, он может не комплектоваться гасителем скорости потока.

Преимущества и недостатки

Как уже говорилось выше, пластиковый колодец для канализации быстрыми темпами вытесняет бетонные аналоги. Связано это с большим количеством достоинств которыми они обладают. Вот только некоторые плюсы:

  1. высокие прочностные характеристики;
  2. устойчивость лотковой части к износу;
  3. гладкая поверхность внутри и снаружи обеспечивает высокую герметичность врезки патрубков;
  4. герметичность соединений, выполненных в заводских условиях;
  5. небольшой вес позволяет установить его без использования спецтехники и инструментов;
  6. срок службы не менее 40 лет;
  7. устойчивость к перепадам температур;
  8. минимум обслуживания.

Конечно не обходится и без недостатков. К основным минусам относится:

  1. ограничение высоты до 15 м;
  2. риск деформации резервуара;
  3. довольно высокая стоимость.

Назначение подземных смотровых камер

Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети. Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.

Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.

Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы

Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже. Точно определить место утечки помогают также смотровые камеры.

Галерея изображений
Фото из
Смотровые канализационные колодцы в странах СНГ унифицированы. К малым относятся пункты на трубопроводах диаметром до 60 см

Для сетей диаметром свыше 60 см сооружают большие смотровые колодцы. Все виды устанавливают так, чтобы прочистить можно было в обе стороны

По форме в плане смотровые колодцы, сооружаемые для всех видов систем, подразделяются на круглые и квадратные

В устройстве смотровых колодцев используют бетонные кольца и конструкции, кирпич, пластиковые, стеклопластиковые и полимерпесчаные изделия

Малый смотровой колодец

Большие смотровые колодцы

Квадратный смотровой колодец

Пластиковая готовая конструкция

Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды. За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.

Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании (+)

Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры. Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность

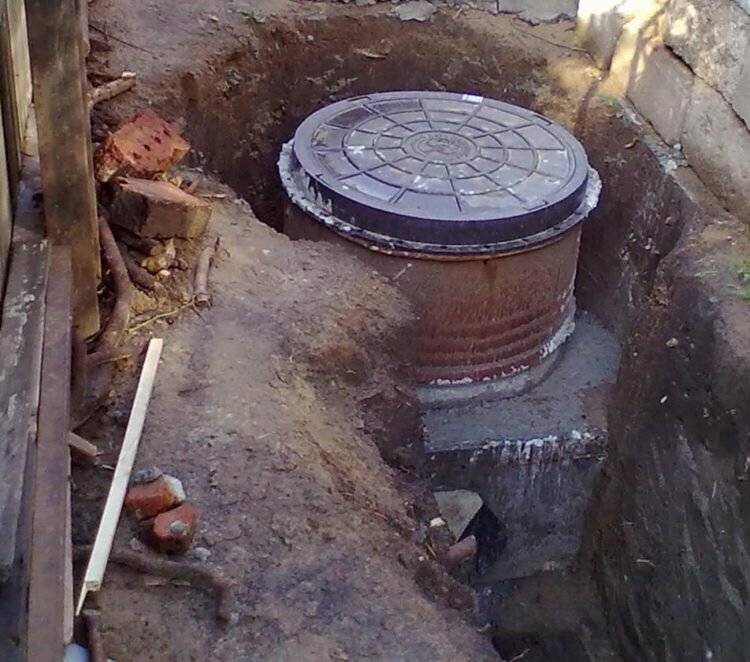

Установка люка

Несмотря на простоту люк колодца считается особенно значимым элементом в конструкции. Производство таких люков контролируется установленным государственным стандартом. Качество оборудованной крышки имеет огромное значение. Корпус чугунного лотка состоит только из одной крышки. Они зачастую устанавливаются на горловинах 700 мм в диаметре. Вес тяжелого люка в соответствии с государственным стандартом качества должен достигать хотя бы 134 кг, а легковесные элементы – максимум 80 кг.

Легкие крышки в большинстве своем устанавливаются на тротуарах, где на них воздействует сравнительно небольшая нагрузка. Кроме чугунных изделий в производстве люков используются полимеры, отличающиеся высокой экологичностью и сравнительно небольшой массой. Крышки, изготовленные из полимеров, содержат специальный наполнитель, благодаря которому возможна их переработка.

Cети водоснабжения

Главная > Корпоративным клиентам > Cети водоснабжения >

Сети водоснабжения (водопровод) – это комплекс элементов и сооружений, предназначенных для обеспечения водой различных зданий и сооружений бытового или производственного назначения.

Сети водоснабжения делятся на: — внутренние сети — наружные сети

Наружные сети водоснабжения включают: • Трубопроводы – сталь, полипропилен, полиэтилен высокого давления (ПВД), полиэтилен низкого давления (ПНД) и др. • Водозаборные сооружения – для забора воды из источника (подземного или надземного) • Насосные станции – для повышения давления в системе водопровода до требуемого и перекачки воды от источника к потребителю • Смотровые колодцы на линии водопровода и размещенная в них водозапорная арматура • Водоприемные сооружения (емкости и резервуары для хранения воды) • Станции водоподготовки – система очистки воды, доведения качества воды до качества питьевой воды

Строительство наружных сетей водоснабжения регламентируется: СНиП 2.04.02-84 Водоснабжение. Наружные сети и сооружения. СНиП 3.05.04-85* Наружные сети и сооружения водоснабжения и канализации.

Наружные сети водоснабжения (наружный водопровод) по назначению можно разделить на: • хозяйственно — бытовой (для перекачки воды питьевого качества) • противопожарный (для тушения пожаров) • производственный / технологический (для перекачки воды технического назначения) • оросительный / поливочный (для орошения / полива сельскохозяйственных или декоративных растений) • оборотный (для снижения расхода воды на предприятии) • комбинированный / объединенный (для снижения капитальных вложений в водопровод, например, совмещение противопожарного и хозяйственно — бытового водопроводов в малых населенных пунктах, на малых предприятиях)

По способу разводки труб сети водоснабжения прокладываются по следующим схемам: — тупиковая — применяется для снабжения водой небольших объектов, а также во время перерывов в водоснабжении и в случаях возникновения аварий — кольцевая — обеспечивает бесперебойную подачу воды, но для нее требуется большее количество труб, арматуры и фасонных частей, чем для тупиковых сетей водоснабжения

Есть несколько способов прокладки трубопроводов: • наземная прокладка (по опорам и эстакадам, с утеплением или без) • подземная прокладка: — траншейная (механизированная с помощью спецтехники или ручная) — бестраншейная прокладка (при помощи установок горизонтального направленного бурения (ГНБ))

Наша организация предлагает следующие услуги и работы в сфере строительства сетей водоснабжения (НВК) * : • Проектирование сетей водоснабжения различного назначения • Строительство сетей водоснабжения (водоснабжение под ключ) • Монтаж наружного водопровода • Прокладка горячего и холодного водопровода • Прокладка временных сетей водоснабжения • Монтаж хозяйственно-бытовых сетей водоснабжения • Монтаж противопожарных сетей водоснабжения • Монтаж производственных сетей водоснабжения • Прокладка трубопроводов (стальных, ПНД и др.) • Устройство вводов наружного водопровода • Установка задвижек, вентилей и арматуры • Установка водомерных узлов, приборов учета • Монтаж теплообменного и других видов оборудования • Монтаж станций водоснабжения • Монтаж насосного оборудования • Монтаж и обслуживание систем водоподготовки и водоочистки • Промывка и гидравлические испытания сетей водоснабжения • Поставка оборудования, необходимого для устройства сетей водоснабжения • Получение согласований и разрешений на строительство сетей водоснабжения • Ввод сетей водоснабжения в эксплуатацию • Ремонт и замена сетей водоснабжения • Сервисное обслуживание сетей водоснабжения

* Узнать о стоимости работ Вы можете в разделе прайс-лист либо связавшись с нами по телефону.

Классификация колодцев для канализации

Сооружения, относящиеся согласно технической терминологии к канализационным колодцам, подразделяются на несколько разновидностей.

Деление производится в зависимости от того, какими классифицирующими признаками мы будет пользоваться. Например, можно разделить колодцы по материалу изготовления, по предназначению или по способу их устройства.

Различают следующие классифицирующие признаки и соответствующие им типы современных канализационных колодцев. Первая производится по среде, транспортировку которой осуществляет канализационная система.

Водоотводящие сети, на которых устанавливаются канализационные колодцы, предназначены для перемещения различных по составу и степени агрессивности стоков, это:

  • Бытовые. К ним относятся воды, изменившие состав в результате смешивания с отходами и отбросами. В зависимости от входящих в состав загрязнений делятся на хозяйственные и фекальные.
  • Промышленные. К ним относятся воды, изменившие механический и химический состав в результате загрязнения производственными отходами.
  • Атмосферные. К ним относятся воды, образованные в итоге активного таяния зимних осадков, паводковая и дождевая вода.

Кроме перечисленных разновидностей стоков канализация принимает потоки, собранные дренажной системой, в задачу которой входит осушение территории или отвод грунтовой воды от подземных строительных конструкций.

Колодцы канализационных систем подразделяются по материалу изготовления на:

  • Кирпичные. Когда-то кирпич являлся часто применяемым материалом для изготовления колодцев, но с течением времени кирпичных сооружений становится всё меньше и меньше.
  • Бетонные. Сооружения из бетона – на сегодня это традиционные вариант материала для канализационного колодца.
  • Пластиковые. Очевидно, что составы с полимерной основой – это материал будущего, именно он когда-нибудь заменит и кирпич, и бетон.

Пластиковые или композитные готовые колодезные конструкции привлекают легковесностью, простой в монтаже. Радуют устойчивостью к химическим воздействиям при длительном контакте с агрессивными средами. Хорошо переносят резкие и плавные температурные колебания, совершенно не пропускают и не впитывают воду.

Канализационные системы делятся на сплавные и вывозные. Первые перемещают стоки к очистным сооружениям, объектам или полям разгрузки. Вторые производят только сбор стоков для последующей откачки и вывоза. Включенные в состав обоих видов систем колодцы выполняют как одинаковые, так и различающиеся функции.

По функциональным обязанностям они делятся на:

  • Накопительные. Используются для аккумуляции стоков для последующего извлечения и вывоза. Сооружаются, естественно, в вывозных канализационных сетях.
  • Коллекторные. Предназначены для сбора стоков с нескольких канализационных веток и для направления их к накопительному резервуару, к очистным сооружения или в поля разгрузки. Устраиваются как в сплавных, так и в вывозных разветвленных сетях.
  • Фильтрующие. Применяются для утилизации жидкой фракции стоков естественным путем. Играют роль компактных очистных сооружений, транспортирующих избавленные от загрязнений среды в грунт или в водоемы. Сопутствуют исключительно сплавной разновидности канализации.
  • Смотровые. Сооружаются на коллекторных участках длинной более 50 м, а также во всех точках поворота и узлового подсоединения магистралей. Необходимы для мониторинга работы канализационной системы, для периодической очистки и проведения ремонтных действий. Их устраивают в обоих видах канализации.
  • Перепадные. Их устраивают на участках с резкими высотным перепадами. В причинах сооружения значится обеспечение заглубленного выпуска в водоем и необходимость в торможении стоков на отрезках трубопровода с большим уклоном. Могут присутствовать и в вывозной и в сплавной канализации.

Классификация смотровых колодцев гораздо более сложная. Мы поговорим об этом чуть ниже, а сейчас рассмотрим разные виды колодцев поподробнее.

Требования СНиП к устройству канализационных колодцев

Все сооружения наружных канализационных сетей, к коим относятся и колодцы, строятся согласно СНиП 2.04.03. Расскажем вкратце, в чём выражаются требования данного документа.

Для смотровых колодцев

Итак, мы уже выяснили, что смотровые колодцы должны устраиваться в точках присоединения трубопроводов, изменения их направления, отметки либо диаметра.

Причём, чем труба меньше, тем ближе должны быть точки контроля:

Размер колодца в плане — как для производственной, так и для бытовой канализации, принимается так же в зависимости от диаметра (наибольшего).


Чертежи: железобетонный канализационный колодец

Соотношение диаметров трубопровода и колодца выглядит так:

  1. Труба менее 0,6м — диаметр колодца 1м;
  2. От 0,6 до 0,7м — 1,25м;
  3. От 0,8 до 1м — 1,5м;
  4. От 1м до 1,2м — 2м.

Если это поворотный вариант, то учитывается ещё и возможность размещения лотка:

  • Если для трубопроводов малого диаметра и с глубиной заложения менее 120 см, можно проектировать колодцы с диаметром 70 см, то при заглублении отметки до трёх метров, размер круглого колодца в плане должен составлять минимум 1,5м.
  • Высота от днища до точки опоры перекрытия называется рабочей. В среднем для канализационного колодца она составляет 180 см. В этой части, для спуска в неё должна быть предусмотрена навесная или стационарная лестница, либо стальные скобы. При глубине от полутора метров должно быть и ограждение.


Скобы для спуска монтируются в стенку колодца

  • Горловина колодца принимается стандартная — 70 см, однако в поворотных точках, где чаще всего и случаются засоры, размеры лаза делают увеличенными с учётом необходимости опускания оборудования для прочистки.
  • Люки устанавливают на 5-7 см выше земли, если это озеленённая территория; на 20 см, если это незастроенный участок; и заподлицо с покрытием, если он находится на проезжей части автодороги или тротуара.


На тротуаре люк устанавливается на одном уровне с покрытием

В случаях, когда дно колодца заглубляется ниже УГВ (уровня грунтовых вод), обязательно должна выполняться его гидрозащита. Изолируются так же и стенки — минимум на полметра выше отметки воды.

Для перепадных колодцев

Устройство перепадного колодца позволяет уменьшить глубину залегания труб на отдельных участках трубопровода, благодаря чему уменьшается объём земляных работ, и значительно снижается цена системы в целом. В таком колодце происходит гашение скорости потока, что предупреждает риск возникновения гидроудара в трубопроводе.

Параметры проектируемых перепадных колодцев зависят от диаметра трубопровода и высоты перепада. На больших перепадах (до 6м), колодец представляет собой стояк, сечение которого соответствует сечению подводящей трубы (или чуть больше).


Чертёж гасительного колодца

При этом над стояком проектируется приёмная воронка, а в водобойной части — приямок с основанием, усиленным металлической плитой. На стояках малого диаметра (30 см и менее), вместо приямка может быть устроено направляющее колено.


Вариант со стояком и направляющим коленом

Если канализация ливневая, то на перепадах до 1м могут предусматриваться водосливные колодцы с водобойными балками или решётками, количество которых зависит от разницы отметок.


К дождеприёмникам предъявляются так же предъявляются определённые требования

К дождеприёмникам и септикам предъявляются отдельные требования, но вдаваться в них сейчас мы не будем. Если это необходимо, откройте СНиП — и подробная инструкция к вашим услугам.

Мы же рассмотрим, как осуществляется устройство круглых сборных железобетонных канализационных колодцев из стеновых колец, так как эту работу очень многие домовладельцы стремятся выполнить своими руками.

Место расположения в зависимости от назначения

Согласно нормативам СНиП, существуют точки обязательной установки ревизионных камер:

  • в местах поворотов и уклонов, при изменении направления линейного трубопровода;
  • в местах присоединений к центральной линии дополнительных отводов;
  • на участках смены диаметра труб.

Входы частных канализационных сетей в центральную систему (или коллектор) также оснащаются смотровыми камерами.

Диаметр труб напрямую зависит от протяженности линейного участка. Например, трубопровод длиной до 35 м состоит из элементов с диаметром 150 мм, стометровый участок – из труб диаметром от 700 до 900 мм, максимально возможная 300-метровая линия – из труб, диаметр которых может быть более 2 м.

Зависимость обратная, то есть если диаметр трубопровода 150 мм, то через 35 метров обязательно необходим монтаж колодца.

Основное место расположения смотровых сооружений на частном загородном участке – линия, соединяющая ливневые водоприемники с отстойником, коллектором или полем фильтрации

Выбирают наиболее сложный участок и монтируют ревизионную камеру. Чаще всего это место врезки дополнительного рукава, например, идущего от бани.

Смотровые колодцы для частного использования могут отличаться от промышленных аналогов размерами или количеством патрубков, но принципиального различия не имеют.

Это интересно: Электрический теплый пол своими руками — изучаем вопрос

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
