Виды калориферов и расчёт их мощности для вентиляции

Советы по монтажу

Калориферы с датчиками в теплице поддерживают нужную температуру Воздухонагреватель водяной устанавливается в помещениях, подключенных к центральной теплотрассе. При самостоятельном монтаже стоит соблюдать рекомендации специалистов:

• Диагональ нагревателя зависит от особенностей изгибов каналов, типа заслонки и конструктивных элементов.
• Для защиты нагревателя от перемерзания установка производится в помещениях с температурой не ниже 0 градусов.
• Перед началом монтажа необходимо осмотреть пластины и трубки на предмет целостности.
• Приварные фланцы проще всего соединять встык.
• Прямоточные вентили воздухоотводов располагают вверху отводного и подающего коллекторов.
• Стыки прибора и системы вентиляции герметизируются.
• Настенные модели устанавливаются посредством крепления консоли двумя саморезами.

Методы обвязки

Обвязка представляет собою каркас из арматуры, с помощью которого регулируется поступление горячей воды. Узел обвязки помогает контролировать производительность калорифера приточной вентиляции, управлять им и поддерживать в здании заданный температурный режим. Расположение узлов обвязки определяется местом установки, схемой воздухообмена, техническими параметрами оборудования. Применяют 2 варианта монтажа:

• Рециркуляционные воздушные массы смешиваются с приточными.
• Осуществляется только рециркуляция воздуха внутри помещения по замкнутому принципу.

С учётом этого существуют 2 метода обвязки:

• 2-ходовыми вентилями – при неконтролируемом обратном расходе воды;
• 3-ходовыми вентилями – при контроле за расходом воды в бойлерной или котельной.

Некоторые — выпускают узлы обвязки различной модификации, представляющие собою целые комплекты, состоящие из клапанов (балансировочных и обратных, двух и трёхходовых), насосов, байпасов, шаровых кранов, манометров, очистительных фильтров.

Схема обвязки узлов калорифера для приточной вентиляции. (Шаровые краны, установленные на входе и на выходе, позволяют перекрывать воду, а термоманометр – контролировать температуру и давление)

Если естественная вентиляция налажена хорошо, то возможностей для успешной работы оборудования гораздо больше. Правильный выбор обвязки в таких случаях эффективен, как для нагрева больших площадей на производстве, так и для частных домов, коттеджей.

Калорифер, используемый для вентиляции, обычно подключают к системе отопления непосредственно в точке воздухозабора. Если действует принудительная вентиляция, то монтаж воздухонагревателя может быть проведён в любом месте. Калориферы для приточной вентиляции позволяют создать комфортный температурный режим как в промышленных, так и в жилых помещениях

Важно только правильно определиться с выбором теплоносителя, который будет наиболее эффективным (с минимальными затратами при максимальной производительности) в определённых условиях. Автоматизированная система – как, например, щит управления приточной вентиляцией с водяным калорифером, — позволит сделать использование нагревательных приборов для приточной вентиляции удобным и безопасным

Методы обвязки

Регулирующий арматурный каркас (обвязка калорифера приточной вентиляции) в зависимости от используемого источника поступления нагретой воды зачастую осуществляется двумя способами:

• применение двухходовых вентилей – в случаях использования городской сети, в которой не фиксируется расход обратного количества воды, существует только необходимость поддержания постоянства температуры;
• использование трехходовых вентилей – в случаях потребления с бойлера или котельной, где строго фиксируется расход обратного объема воды, а любые изменения влияют на нормальное функционирование всей системы. Также вам будет полезно прочитать как организовать вентиляцию в котельной загородного дома.

Установка узла обвязки

Определение необходимого значения мощности установки

При подборе нагревательного оборудования для обустройства приточной вентиляции нужно в обязательном порядке произвести расчет необходимых показателей:

• производительности на основе наружного воздушного потока окружающей среды;
• давления, которое создается работой вентиляторов;
• общей мощности нагревательного прибора;
• площади трубоотводов подачи воздуха;
• допустимой нормы возникновения различного рода шумовых эффектов;
• скорости проникновения воздушных потоков.

Особое внимание уделяется определению уровня мощности калорифера. Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе

Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора.

Выполняя расчет калорифера приточной вентиляции

• возможность применения разного типа питания;
• трехфазное подключение необходимо при использовании калорифера мощностью более 5кВт. В данном случае трехфазное питание является наиболее приемлемым вариантом, поскольку при этом ток будет гораздо ниже.

Максимально допустимое значение тока, потребляемого калориферным оборудованием, рассчитывается на основе довольно простой формулы:

I = P (мощность) /U (напряжение питания)

Для однофазного напряжения значение U приравнивают к 220В, при трехфазном питании – 660В.
Немаловажным параметром также является температура приточного воздушного потока при нагревании калорифера заданного параметра мощности, которая рассчитывается по формуле:

T =2.98 x P (мощность) / L (производительность вентиляционной системы)

Стандартные значения рассчитываемой мощности калориферной установки для квартир и домов может составлять 1-5кВт и 5-50кВт – на предприятиях или в офисе. В случаях невозможности применения электрического типа калориферного прибора с заданной мощностью, следует прибегнуть к установке водяного калорифера, который использует в виде основного тепла воду из различных систем отопления, в том числе автономное или центральное.

В целом, в небольших помещениях целесообразнее устанавливать калориферы для приточной вентиляции на электрической основе, так как они удобны в эксплуатации и не занимают много времени при установке. Для строений с большой площадью наилучшим вариантом станет монтаж водяных калориферов, благодаря которым значительно экономится электроэнергия и уменьшаются энергозатраты, необходимые для подогрева воды.

Калориферы – принцип работы и виды

Калорифер — это устройство, создающее воздушный тепловой поток для обогрева помещений.

Его назначение просматривается в образующих слово латинских корнях: “calor” и “fero” — «тепло-несу». В основе принципа действия этого устройства — закон термодинамики: тепловая энергия всегда передаётся из области высоких температур в область более низких.

Поэтому для функционирования калорифера необходимы:

• нагревающий элемент
• приток воздуха по воздуховодам
• достаточная площадь соприкосновения двух сред
• распределители нагретого воздуха

В настоящее время калориферы разных видов используют для создания микроклимата или технологических условий:

• в цехах по производству полимеров, радиоэлектроники
• в складских и гаражных помещениях
• в сушильных установках
• в торговых залах
• в офисах
• в строительных вагончиках
• в мастерских
• как бытовые воздухонагреватели в жилых помещениях

Основными показателями здорового микроклимата являются: температура, влажность воздуха, скорость перемещения воздушных потоков. Калориферные устройства предназначены, в соответствии с санитарными требованиями, оптимизировать воздушную среду жилых и производственных помещений.

К сведению: Калорифер также может и охлаждать воздушные потоки на 20⁰С, если трубчато-пластинчатый радиатор наполнен фреоном. Теплообмен в этом случае осуществляется снаружи. Фреоновый калорифер обычно входит в состав сплит-системы.

Расчет производительности для нагрева воздуха определенного объема

Определяем массовый расход нагреваемого воздуха

G

(кг/ч) =L хр где:

L

— объемное количество нагреваемого воздуха, м.куб/часp — плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) — таблица показателей плотности представлена выше, кг/м.куб

Определяем расход теплоты для нагревания воздуха

Q

(Вт) =G хc х (t кон —t нач)

где:

G

— массовый расход воздуха, кг/час с — удельная теплоемкость воздуха, Дж/(кг•K), (показатель берется по температуре входящего воздуха из таблицы)t нач — температура воздуха на входе в теплообменник, °Сt кон — температура нагретого воздуха на выходе из теплообменника, °С

Водяные нагреватели

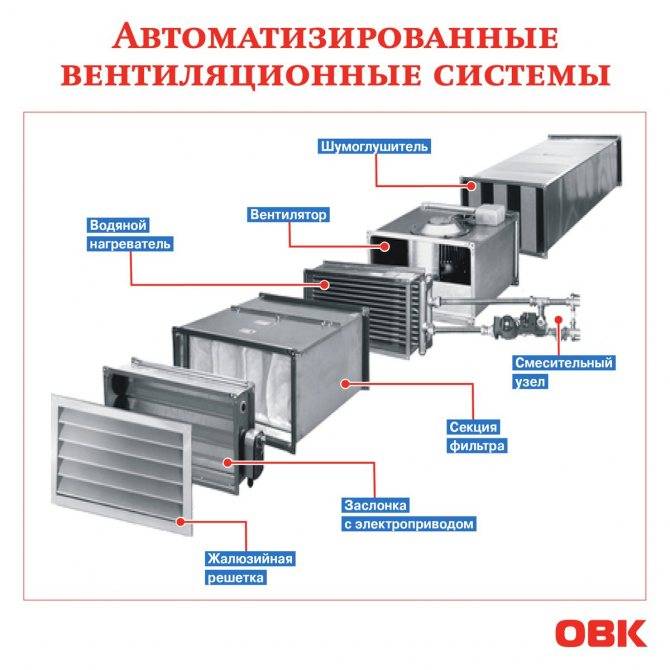

Есть и другие виды нагревателей, которые устанавливают в приточные системы, и вентиляционные каналы, . Например, широко распространены  водяные нагреватели (Калориферы), работающие на воде, пару, или других жидкостях. Такие модели удобны вследствие того, что имеют большую мощность, и хорошие эксплуатационные качества, кроме того высокую теплоотдачу.

Основная часть канального обогревателя это, конечно же теплообменники, водяные калориферы. В большинстве моделей это разветвленная замкнутая сеть тонких трубочек из меди и алюминия.Трубки изготовлены из меди, внутри покрыты тонким слоем оцинковки, для предотвращения коррозии, и с наружной стороны, чтобы увеличить площадь теплоотдачи, покрыты особыми бороздками из алюминия, которые нужны для увеличения площади и более быстрого рассеивания тепловой энергии.

Водяные нагреватели  с легкостью могут встраиваться в любой диаметр внутреннего профиля трубы, благодаря комплектам переходников. Водяные и паровые системы естественным образом не могут использоваться вне помещений, и в трубах которые не защищены от проникновения холода, так как могут просто замерзнуть и выйти из строя. Для этого применяют теплообменники, например с масляным теплоносителем.

В комплект с Канальным нагревателем, входит специальное регулирующее устройство. Он постоянно мониторит систему, и отключит её при перегреве или снизит температуру в рабочей зоне, в случае необходимости. Кроме того такие теплообменники не переносят если в воздухе содержатся мелкие частички вещества.

Пример обозначения: Водяные нагреватели под прямоугольный канал (ВОП 40-20-2, ВНП-100-50/2, WH 30-15/2, WWN 30-15/2)

Водяной нагреватель для прямоугольных каналов воздуховодов

Водяные калориферы принципиально отличаются от электрических и в основном предназначены для установки в вентиляционные системы прямоугольного сечения, хотя существует модельный ряд и для круглых воздуховодов.

Конструкция и принцип действия водяного канального нагревателя следующие. В корпусе из нержавеющей или оцинкованной стали в шахматном порядке располагаются звенья медного пустотелого «змеевика» и алюминиевые теплоотдающие пластины. Внутри медного контура циркулирует подогретая вода или водно-гликолиевый раствор (в случае, если нагреватель устанавливается снаружи здания, и есть риск его замерзания в зимний период времени).

Использование водяного калорифера (как и электрического) подразумевает наличие в системе воздушного фильтра для вентиляции. Приточный воздух не должен содержать абразивных частиц, волокнистых или липких веществ, химически агрессивных примесей и т.д. Диапазон рабочих температур составляет 5… 60°C при влажности воздуха 80%. Для эффективной работы нагревателя давление в воздуховодах вентиляционной системы должно быть не менее 1,5 мПа.

Подключение электрического калорифера

В электрических видах главным параметром выступает мощность в кВт, соответственно он требует к себе осторожности и соблюдения техники безопасности при его подключении. В данном варианте используется блок управления, который способен контролировать температуру в помещении. Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается

С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов

Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается. С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов.

Схема работы заключается в том, что когда нажата кнопка «Пуск» запускается двигатель и вентиляция калорифера. На двигатель подключено тепловое реле на определённом токе. В случае проблем с вентиляцией срабатывает тепловое реле, после чего происходит размыкание цепи питания.

При включенном вентиляторе калорифера можно включить ТЭНы за счёт замыкания блокировочных контактов. Включение ТЭНов происходит кнопкой «Пуск». В это время происходит включение промежуточного пускателя, что активирует мощный пускатель, который включает посредством своих контактов ТЭНы. Для максимально быстрого нагрева все нагреватели включаются сразу же.

• Для защиты от пожара в схему включены такие элементы, как:
• Тепловое реле, что защищает двигатель при остановке;
• Защита от включения без вентилятора;
• Термореле, что предохраняет корпус калорифера от перегрева. Во время активации термореле вентилятор будет продолжать работу и охладит его.

Схема может быть дополнена индикатором включения пускателя и аварийным индикатором. Помимо этого целесообразна установка автоматического выключателя на цепь, которая питает ТЭНы, а также автомат мощнее на вход устройства. Не следует устанавливать автоматы на вентиляторы.

Для управления калорифером устанавливается шкаф управления, что должен быть расположен недалеко от калорифера. Чем меньше расстояние, тем можно использовать провод меньшего сечения.

Типы калориферов

Существует несколько типов калориферов, используемых в разных участках и условиях.

Рассмотрим их внимательнее:

Водяные

Самая распространенная группа приборов, отличающаяся высокой эффективностью, безопасностью и простотой действия. В качестве теплоносителя в них используется горячая вода, поступающая из сети ЦО, ГВС или от собственного котла. Калорифер водяной для приточной вентиляции является наиболее удобным и экономичным решением, позволяющим выполнять поставленные задачи с минимальными затратами на обслуживание или ремонт. Единственным недостатком прибора является необходимость подключения к системе подачи теплоносителя, что создает определенные сложности на стадии монтажа и препятствует быстрому переносу в другое место.

Паровые

Паровые устройства являются полными аналогами водяных и на практике отличаются от них только видом теплоносителя. Единственным отличием паровых приборов является большая толщина стенок трубок — 2 мм против 1,5 у водяных. Это обусловлено большим давлением в системе, требующим усиленных каналов для циркуляции. В остальном приборы идентичны, имеют одинаковые эксплуатационные правила и требования.

Электрические

Электрический калорифер для приточной вентиляции не нуждается в подаче теплоносителя, так как источником нагрева является электрический ток. Подключение таких приборов гораздо проще, что делает их мобильными и удобными в использовании, но высокие расходы на электроэнергию ограничивают применение этой группы. Чаще всего они устанавливаются для местного обогрева при выполнении разовых работ, используются в качестве аварийных или временных источников тепла.

Рекомендации по монтажу

Освоить технику монтажа калориферов приточного типа совсем несложно. Потребуется внимательно изучить инструкцию по сборке, а затем строго следовать ее указаниям. Перед началом работ учитывается, что бытовые модели даже сравнительно малого веса навешиваются на основу, прочность которой проверяется заранее. Для этого подойдут крепкие бетонные или кирпичные стены; причем деревянные и гипсокартонные перегородки сразу же выбраковываются. Далее определяются с необходимостью использования термостата защиты от промерзания каналов приточной вентиляции. Если в этом месте возможно понижение температуры ниже нормы – установка термического стабилизатора считается обязательной.

Порядок проведения монтажных работ:

1. На выбранное место устанавливается металлическая рама в виде кронштейна с отверстиями для крепления корпуса (монтажная консоль).
2. Подвешивается корпус калорифера, к которому затем в указанной в инструкции последовательности подключаются трубы с комплектом запорной арматуры.
3. Сюда же монтируется смесительный узел, если его не успели установить до начала монтажных работ.

Врезаться в систему отопления допускается двумя способами. В первом случае применяются соединительные фитинги или муфты с прокладками, а при втором подходе используется сварка. Последний вариант более надежен, но его применение недопустимо при наличии гибких соединений.

Одно из слабых мест монтируемой конструкции – теплообменные патрубки, подвергающиеся постоянным деформациям. Повысить надежность системы в зоне их расположения поможет замена жестких стальных трубок гибкими шлангами. Такой прием приведет к снижению нагрузки на патрубки, которые в местах сочленения дополнительно уплотняются посредством герметичного состава.

Если корпус калорифера закреплен на неподвижной и прочной основе, допускается подключение посредством жестких труб. Если при эксплуатации предполагается перенос или смещение прибора с рабочего места, необходимо использовать гибкую подводку. На завершающей стадии монтажа прибор поверяется на работоспособность.

Пошаговая инструкция

Схемы и картинки

Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.

В любой схеме учитывают:

1. Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Схема воздуховодов вентиляции с подогревом в частном доме:

Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе:

Простой чертеж вентиляции с обратными клапанами на воздуховодах:

Чертеж расположения воздуховодов в квартире:

Расчёты

Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:

• количество этажей в доме;
• площадь комнат;
• планировку помещений;
• количество проживающих на общей площади людей;
• наличие бытовой техники (компьютеров, телевизоров, станков).

Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.

Для каждой определяется количество подаваемого воздуха.

• для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
• для спальни — не менее 30 м³/ч на человека.

При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).

Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха

Важно обеспечить не менее одного воздухообмена

Монтаж

Для монтажа оборудования потребуются следующие инструменты:

• Перфоратор или алмазный бур.
• Молоток или кувалда, отвёртка или шуруповёрт.
• Гаечные ключи разных размеров и трещоточный ключ.

1. Подготовить плоскость для сквозного отверстия.
2. Выбрать его размеры, разметить пространство.
3. Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
4. В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
5. После установки воздуховода все щели вокруг трубы залить герметиком.
6. Проложить каналы под проводку для автоматизации работы устройства.
7. Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
8. Систему проверить на работоспособность.

Подробнее об этапах установки вентиляционной конструкции в разных типах помещений, о существенных и значимых нюансах работ по монтажу вентиляции рассказано в отдельной публикации.

Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.

Микроклимат в помещении — очень важная составляющая для комфортного проживания или труда. Поэтому система вентиляции, как и подогрева, должна быть четко продумана.

В данной статье мы рассмотрим основные аспекты изготовления приточной вентиляции с подогревом воздуха своими руками.

Расчет мощности калорифера

Для правильного расчета калорифера необходимо определиться с исходными данными: производительностью, плотностью воздуха, уличной и желаемой температурой в помещении. Последние показатели чрезвычайно важны, поскольку от них зависит количество тепла, затрачиваемого на нагрев 1 м3 воздуха. Часть данных можно узнать из специальных таблиц.

Водяной прибор

Расчет мощности исходя из уличных температур

Чтобы рассчитать площадь сечения водяного калорифера, применяют формулу Аф= L×ρ_ул/3600 (ϑρ). Используются значения:

• L – производительность, которая выражается в м3/ч или кг/ч;
• p_ул – плотность воздуха на улице по таблице;
• ϑρ – массовая скорость воздуха в сечении.

Получив результат, подбирают для системы вентиляции один калорифер стандартного размера или несколько приборов так, чтобы площадь или сумма площадей были равны или чуть больше расчетного значения.

Массовый расход воздуха в кг/ч вычисляют по формуле G=L×p_ср:

pср– плотность воздуха при средней температуре.

pср рассчитывают по формуле (t_ул+t_кон)/2:

• t_ул – уличная температура воздуха в самую холодную пятидневку года;
• t_кон – желаемая температура в помещении.

Потом для среднего показателя определяют плотность по таблице.

Вычисляют расход тепла для прогрева воздуха по формуле: Q (Вт) = G×c×(t_кон–t_ул)

Для примера будут рассчитаны данные, если известно:

• L – 10000 м3/ч (производительность указывается в документации);
• t_кон – 21°C;
• t_ул – –25°C.

pср =(–25°C +21°C)/2=–2°C

Плотность воздуха при этой температуре – 1,303.

Массовый расход воздушной массы равен G=10000 м3/ч×1,303 кг/м3=13030кг/ч

Отсюда Q=13030/3600×1011×(21-(-25))=168325 Вт.

К этой величине необходимо добавить 10-15% для запаса мощности.

Паровой калорифер

Мощность парового калорифера определяют тем же способом, только для расчета G используют формулу G=Q/r. r – удельная теплота, образующаяся при конденсации пара в кДж/кг.

Электрический калорифер

Формула расчета мощности калорифера

Для электрических приборов большую часть необходимых данных обычно указывает изготовитель, что значительно упрощает расчет нагрева воздуха и выбор калорифера. Несмотря на относительно низкую тепловую мощность, электрокалориферная система потребляет много электроэнергии, поэтому ее зачастую приходится подключать отдельным кабелем к щитку. Калориферы мощностью более 7 кВт запитывают от сети 380 В.

Потребляемый ток рассчитывают по формуле I=P/U, где P – мощность, а U – напряжение. Значение U зависит от особенностей подключения. Если подключение однофазное, U=220В, если трехфазное, U=660В.

Температуру нагрева рассчитывают по формуле T=2,98×P/L, где L – как и в других расчетах, производительность системы.

ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ ДЛЯ ПРИВОДА ВЕНТИЛЯТОРА.

Требуемая подача вентилятора с учетом потерь и подсо­сов воздуха в воздуховодах определяется по формуле

L_в1= м3/ ч

где k₁—коэффициент, учитывающий потери или подсос воз­духа в воздуховодах.

Коэффициент k₁=1,1 для стальных, асбоцементных и пла­стмассовых воздуховодов длиной до 50 м.

Для электрокалориферных установок животноводческих помещений рекомендуется использовать центробежные венти­ляторы способные развивать высокое давление при доста­точно большой подаче. Наилучшими аэродинамическими свойствами обладают вентиляторы типа Ц4-70.

Принимаем вентилятор Ц4-70 №4с η_вен.=0,45; n_вен.= 875 об/мин

Мощность электродвигателя для привода вентилятора оп­ределяется по формуле:

Р_расч=,

где L_в—подача вентилятора, м3/с;

H_в—полный напор, Н/м2;

_в

К_з — коэффициент запаса.

Значение коэффициентов запаса принимается равным 1,1 — 1,5. Вентиляторы рекомендуется комплектовать трехфаз­ными асинхронными электродвигателями серии 4А.

Выбираем двигатель серии 4А71В6У3.

Технические данные:

P_н=0,55 кВт

n_н= 900 об/мин

I_н=1,7 А

η_н=0,675

cosφ=0,71

μ_п=2,0

μ_кр=2,2

Принцип работы водяного калорифера

Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.

Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.

При этом сам процесс подогрева воздушных масс выглядит следующим образом:

• горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
• теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
• для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.

Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.

Преимущества и недостатки

Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.

К преимуществам устройств для подогрева воздуха причисляют следующее:

1. По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
2. Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
3. Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
4. Направлением потоков теплого воздуха можно управлять.
5. Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
6. Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.

Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.

Краткий обзор современных моделей

Чтобы составить впечатление о марках и моделях водяных калориферов, рассмотрим несколько устройств разных производителей.

№1 – калориферы КСК

Калориферы КСК-3, выпускаемые на предприятии ЗАО Т.С.Т.

Модельный ряд водяных калориферов КСК отечественного производства включает в себя 2/3/4-рядные устройства, отличающиеся производительностью и размерами

Технические характеристики:

• температура теплоносителя на входе (выходе) – +150 °С (+70 °С);
• температура воздуха на входе – от -20 °С;
• рабочее давление – 1,2 МПа;
• максимальная температура – +190 °С;
• срок эксплуатации – 11 лет;
• рабочий ресурс – 13 200 ч.

Внешние части изготовлены из углеродистой стали, нагревательные элементы – из алюминия.

№2 – тепловентиляторы Volcano

Водяной тепловентилятор Volcano mini – компактный прибор польского бренда Volcano, отличается практичностью и эргономичным дизайном. Регулировка направления воздушного потока производится с помощью управляемых жалюзи.

Один тепловентилятор Volcano mini способен вырабатывать столько тепла, сколько дает десяток обычных биметаллических радиаторов, составленных из десяти секций

Технические характеристики:

• мощность в границах – 3-20 кВт;
• максимальная производительность – 2000 м³/ч;
• тип теплообменника – двухрядный;
• класс защиты – IP 44;
• максимальная температура теплоносителя – 120 °С;
• максимальное рабочее давление – 1,6 МПа;
• внутренний объем теплообменника – 1,12 л;
• направляющие жалюзи.

Водяные тепловентиляторы Volcano предназначены для нагрева воздуха бытовых и производственных помещений при помощи водного теплоносителя.

№3 – калориферы Galletti AREO

Калорифер Galletti AREO итальянского производства.

Водяные калориферы марки Galletti AREO способны работать как на обогрев обрабатываемых помещений, так и на охлаждение пространства в жаркую погоду

Модели оснащены вентилятором, медно-алюминиевым теплообменником и дренажным лотком.

Технические характеристики:

• мощность в режиме обогрева – от 8 кВт до 130 кВт;
• мощность в режиме охлаждения – от 3 кВт до 40 кВт;
• температура воды – + 7°C +95 °C;
• температура воздуха – от 10°C до+ 40°C;
• рабочее давления – 10 бар;
• количество скоростей вентилятора – 2/3;
• класс электрической безопасности – IP 55;
• защита электродвигателя.

Кроме приборов перечисленных марок на рынке калориферов и водяных воздухонагревателей можно встретить модели следующих брендов: Тепломаш, 2VV, Fraccaro, Yahtec, Tecnoclima, Kroll, Pakole, Инновент, Remko, Zilon.

Расчёт мощности

Получение воздуха с необходимыми температурными показателями предполагает проведение правильных расчётов и грамотного выбора устройства для вентиляции приточного типа. Даже несмотря на то, что особой популярностью пользуются современные водяные приборы с тепловым носителем в виде горячей воды, при выборе устройства любого типа изначально требуется определиться с его мощностью на основе исходных данных, представленных:

• объёмом нагреваемых приточных воздушных масс в м³/ч или кг/ч;
• температурными показателями исходных воздушных масс, равными расчётной температуре уличного воздуха в конкретном регионе;
• предпочтительным температурным режимом воздушных потоков после нагрева;
• температурным графиком теплового носителя, который используется для прогрева.

Упрощённое определение мощности канального нагревателя выполняется в соответствии с простой формулой:

Р = 0,34 × Q × Т

Q — производительность вентиляционной системы в м3/час;

Т — разница температурных показателей на вход и выход в вентиляционном канале.

Таблица: расчёт мощности для основных параметров вентиляционной системы

Производительность, м3	Мощность нагревательного элемента, кВт
80	1,2
160	2,4
240	3,6
330	4,8
510	7,5
730	10,8
1020	15,0
1520	22,5
2030	30,0

Например, объём воздуха в комнате площадью в 20 м2 при высоте потолка 300 см, равен 60 м3, поэтому однократный воздухообмен составляет 60 м2/час.

Таблица: показатели мощности электрического, парового и водяного канального нагревателя

Показатели	t воздуха на входе оС
-5	-10	-15	-20	-25	-30	-35	-40	-45
Мощность кВт	0.06	0.08	0.09	0.11	0.13	0.14	0.16	0.18	0.19	0.21

Подаваемый в помещение с улицы приточный воздух требует обработки, чтобы получить нормативные параметры. Обрабатывать воздушные массы можно фильтрацией, нагревом, охлаждением и увлажнением. Прогрев приточных воздушных потоков осуществляется внутри специального теплообменного оборудования, представленного калориферами.

Жидкостные канальные воздухонагреватели являются сегодня самыми популярными, широко используемыми в большинстве вентиляционных систем. Теплоноситель жидкого типа постоянно перемещается в направлении, которое противоположно воздушным потокам, что обеспечивает эффективное и недорогое отопление, существенно экономящее энергоресурсы и поддерживающее оптимальные микроклиматические условия в помещениях любого типа.
