Введение

Введение В стандарте приведены типы люков, прочностные нагрузки, которые должны выдерживать люки и места установки, идентичные европейскому стандарту: люк Л — классу А15; люк С — классу В125 и т.д. Эта связь отражена в условном обозначении люков и дождеприемников: люк Л (А15); дождеприемник ДМ1 (С250). Размеры пазов решетки дождеприемника и их расположение по отношению к бордюрному камню гармонизированы со стандартом EN 124-1994.В разработке принимали участие: М.Ю.Смирнов, С.В.Цыганков (ОАО «Кировский завод», Калужская обл.), В.А.Глухарев и В.П.Бовбель (Госстрой России), Л.С.Васильева (ГП ЦНС), Ю.М.Соснер.

Недостатки канализационных крышек

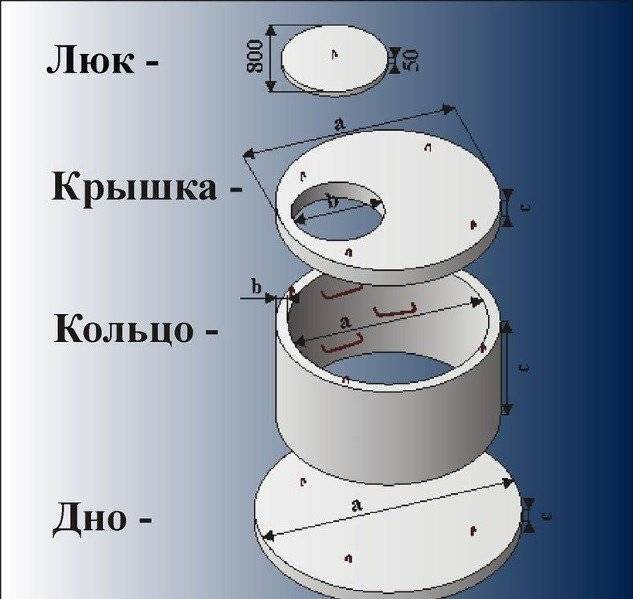

Устройство канализационного колодца

Чугунные люки тяжёлые и дорогие – это главные минусы изделий. К их установке нужно привлекать несколько работников. К тому же, они часто становятся добычей сборщиков металлолома – размещение на неохраняемой территории крайне нерентабельно.

Основной недостаток полимерных люков – невозможность установки на автомагистралях и других участках с повышенной нагрузкой.

Правильно подобранный и установленный канализационный люк – гарантия надёжной защиты всей системы коммуникаций и предотвращения несчастных случаев. Современные технологии позволили заменить традиционные чугунные изделия на более дешёвые полимерные аналоги, которые могут применяться в большинстве случаев при обустройстве городских территорий и частных домовладений.

Видео по теме: Установка канализационных люков

Публикации по теме


Характеристики и техника монтажа канализационных труб чугунных (по ГОСТу 6942-98)


Особенности утепления канализационных труб


Назначение и устройство канализационных колодцев

Бетонные

Канализационный бетонный люк используется довольно редко. Как правило, необходимость в люках из данного материала возникает в тех случаях, когда канализационный колодец имеет нестандартную форму или размеры. В домашних канализационных сетях бетонные люки чаще всего используются для обеспечения герметичности конструкций, выполненных с использованием железобетонных колец. Поскольку монтажный обод тоже изготавливается из бетона, то конструкции хорошо совмещаются друг с другом.


Для больших сетей люки из бетона тоже можно использовать, но обычно такие случаи возникают, когда смотровые колодцы выполнены в нестандартной форме. Люк для такой системы изготавливается под заказ, в точном соответствии с проектом, по которому и возводится вся система.

Достоинства и недостатки полимерных люков

Помимо уже указанного достоинства в виде способности выдерживать нагрузку изделия из полимеров имеют ряд других положительных качеств.

В список достоинств входят характеристики:

  • Стоимость;
  • Продолжительный срок эксплуатации, доходящий до полувека;
  • Незначительный вес, обеспечивающий простоту транспортировки к месту установки, и отсутствие необходимости привлекать специальную технику или использовать дополнительный инструмент для монтажа;
  • Экологичность готового изделия, обеспечиваемая использованием в процессе производства полимера и песка;
  • Высокое значение эластичности, что существенно снижает хрупкость;
  • Отсутствие в составе металлов, что делает изделие не привлекательным для сборщиков металлолома;
  • Устойчивость к появлению коррозии;
  • Применение высококачественных жаростойких пигментов, а также особых компонентов, позволяют защитить от выгорания на солнце и негативного воздействия ультрафиолетовых лучей;
  • Возможность приобретения изделия в любом цвете, что значительно расширяет количество мест для использования;
  • Устойчивость к перепадам температурного режима.

Главный недостаток полимерных изделий кроется в том, что подобные изделия не подходят для монтажа на автомагистрали. По таким дорогам постоянно передвигается большегрузная техника, а полимерные элементы не смогут выдержать нагрузку свыше указанных ранее 20 тонн.

Как установить канализационный люк

Установить канализационный люк своими руками не так сложно как может показаться в начале. Достаточно соблюдать несколько правил описанных в СНиП. Там подробно оговаривается, как установить канализационную ревизию не допуская нарушений.

  1. Опалубка. Конструкция фиксируется посредством обечайки или специальной опалубки фиксирующей люк сверху колодца. Для этой цели используют бетон, при необходимости обечайку армируют.
  2. Требования. Устанавливать конструкцию можно только с учетом особенностей окружающей местности. При расположении на трассе или пешеходных дорожках его углубляют вровень с поверхностью. Правило можно обойти, если конструкция монтируется на клумбе или газоне, а также устанавливается свой собственный колодезный люк. Монтаж на придомовой территории частного сектора выполняется по желанию хозяина.

При проведении монтажных работ в первую очередь потребуется закрепить «обойму» конструкции. Обечайку заливают строго вровень или так, чтобы перекрыть монтажное основание на 3 см. Пластиковое основание может деформироваться при сильной нагрузке бетонной смеси на обойму и изменить ее диаметр и окружность. Поэтому перед заливкой внутрь основания устанавливают распорную арматуру.

Люки чугунные не нуждаются в подобных предосторожностях при фиксации, но большой вес изделия требует, чтобы основание колодца было прочным. Установка изделия происходит исключительно на высохшую кирпичную кладку или бетонную ЖБИ плиту. И наконец, ответ на вопрос: « Почему люк делают круглым ?»

Это связано с двумя особенностями эксплуатации. Установить и транспортировать круглое изделие проще (чугунную крышку можно просто катить), при падении меньше вероятности, получить серьезные повреждения. Эти нормы прописаны в СНиП

И наконец, ответ на вопрос: « Почему люк делают круглым ?». Это связано с двумя особенностями эксплуатации. Установить и транспортировать круглое изделие проще (чугунную крышку можно просто катить), при падении меньше вероятности, получить серьезные повреждения. Эти нормы прописаны в СНиП.

Как показывает практика, для частного строительства и установки коммуникаций для многоквартирных домов и промышленных объектов оптимальным решением является монтаж изделий из композитных материалов. Продукция из чугуна постепенно уходит в прошлое по причине сложностей во время монтажа и высокой себестоимости изделия.

  • Утепление колодца на зиму своими руками
  • Расчет объема колодца
  • Полимерпесчаные кольца для колодца: 5 видов + отзыв о минусах + размеры
  • Как клеить стеклохолст правильно?
  • Распределительная коробка
  • Как с помощью болгарки резать металл
  • Плинтусные и напольные электрические розетки. устройство и монтаж
  • Как построить детскую песочницу своими руками
  • Как самостоятельно заменить розетку в квартире
  • Как сделать септик из колец своими руками: схемы и варианты + пошаговая инструкция
  • Лотки для ливневой канализации: назначение, разновидности и особенности монтажа
  • Самодельная русская печь на улице под навесом
  • Как выбрать кабель-канал
  • Фум-лента технические характеристики, как и сколько наматывать на резьбу
  • Вентиляционные решетки для подоконников
  • Когда здоровье в ваших руках: купель для бани на зависть соседям
  • Недостатки полипропиленовых труб в отоплении дома
  • Выбираем дюбеля для гипсокартона
  • Как самостоятельно закрепить кабель к стене или потолку при помощи дюбель-хомутов
  • Установка оголовка для скважины
  • Выбираем негорючий утеплитель для стен и потолка: советы и рекомендации
  • Есть ли польза от системы выравнивания плитки. плюсы и минусы, отзывы, правила применения свп
  • Краб для гипсокартона: плюсы и минусы
  • Как сделать садовые качели из дерева?
  • Говорим про схему устройства газогенератора

С этим читают

  • Утепление колодца на зиму своими руками
  • Расчет объема колодца
  • Полимерпесчаные кольца для колодца: 5 видов + отзыв о минусах + размеры
  • Как клеить стеклохолст правильно?
  • Распределительная коробка
  • Как с помощью болгарки резать металл
  • Плинтусные и напольные электрические розетки. устройство и монтаж
  • Как построить детскую песочницу своими руками
  • Как самостоятельно заменить розетку в квартире
  • Как сделать септик из колец своими руками: схемы и варианты + пошаговая инструкция

Бетонные

Канализационный бетонный люк используется довольно редко. Как правило, необходимость в люках из данного материала возникает в тех случаях, когда канализационный колодец имеет нестандартную форму или размеры. В домашних канализационных сетях бетонные люки чаще всего используются для обеспечения герметичности конструкций, выполненных с использованием железобетонных колец. Поскольку монтажный обод тоже изготавливается из бетона, то конструкции хорошо совмещаются друг с другом.


Для больших сетей люки из бетона тоже можно использовать, но обычно такие случаи возникают, когда смотровые колодцы выполнены в нестандартной форме. Люк для такой системы изготавливается под заказ, в точном соответствии с проектом, по которому и возводится вся система.

Достоинства и недостатки полимерных люков

Помимо уже указанного достоинства в виде способности выдерживать нагрузку изделия из полимеров имеют ряд других положительных качеств.

В список достоинств входят характеристики:

  • Стоимость;
  • Продолжительный срок эксплуатации, доходящий до полувека;
  • Незначительный вес, обеспечивающий простоту транспортировки к месту установки, и отсутствие необходимости привлекать специальную технику или использовать дополнительный инструмент для монтажа;
  • Экологичность готового изделия, обеспечиваемая использованием в процессе производства полимера и песка;
  • Высокое значение эластичности, что существенно снижает хрупкость;
  • Отсутствие в составе металлов, что делает изделие не привлекательным для сборщиков металлолома;
  • Устойчивость к появлению коррозии;
  • Применение высококачественных жаростойких пигментов, а также особых компонентов, позволяют защитить от выгорания на солнце и негативного воздействия ультрафиолетовых лучей;
  • Возможность приобретения изделия в любом цвете, что значительно расширяет количество мест для использования;
  • Устойчивость к перепадам температурного режима.

Главный недостаток полимерных изделий кроется в том, что подобные изделия не подходят для монтажа на автомагистрали. По таким дорогам постоянно передвигается большегрузная техника, а полимерные элементы не смогут выдержать нагрузку свыше указанных ранее 20 тонн.

Крышка люка

)

это

корпус люка и крышка, устанавливаемые на отверстие смотровых колодцев телефонных сетей, водопровода и других коммуникаций. Тяжелые люки наиболее часто применяют в дорожном и промышленном строительстве при строительстве колодцев, которые распологаются на пространстве дорожного полотна.

отливается из самого прочного чугуна марки не ниже СЧ20. Чугун — традиционный материал для производство люков, он высокопрочен, имеет достаточный вес, долго не подвергается коррозии. Срок службы

— не меньше 10 лет.

Чугунный тяжелый

применяется для защиты шахт колодцев на автодорогах с интенсивным движением и в индустриальных зонах, где по крышке люка могут проезжать машины высокого тоннажа.

Нормы и стандарты производства люков закреплены в

. Тяжелые чугунные люки очень сложно поднять без специальных приспособлений, так как весят они около

выпускается диаметром

мм. Толщина крышки-

Крышка тяжелого люка типа Т должна выдерживать значительную нагрузку

имеет круглую форму, корпус плоский и крышку плоскую либо выпуклую (чтобы на поверхности не собирались осадки). Для удобства выемки крышки из корпуса

Как правило, крышки чугунных люков люка делают ребристыми

тем самым достигается большая прочность люка и лучшее сцепление при движении автотранспорта. Верхняя поверхность крышки люка Т имеет рельеф высотой от 3 до 8 мм, нередко рельеф принимает форму разнообразных рисунков. Ребра на наружной поверхности крышки тяжелого люка Т могут иметь как волнообразную, так и тангенциальную форму.

Также крышка тяжелого люка имеет отверстие для отбора проб загазованности (кроме водопроводных).

должен иметь эластичную прокладку между крышкой и корпусом, для амортизации и дополнительной защиты от попадания осадков.

Маркировка изделия

На поверхности крышки люка, параллельно осевой линии, ограниченной кольцевым ребром, отливается условное обозначение люка, год его выпуска и товарный знак производителя.

Маркировка люка тяжелого типа зависит от исполнения, где цифрами обозначены конструкционные отличия изделий. Цифрой 1 обозначают люки общего назначения, 2 — наличие запорного замкового устройства, 3

наличие в конструкции крышки углубления под заполнение бетоном, 4

наличие устройства для подъема крышки с помощью стандартного грузоподъемного механизма, 5 — люки с усиленной заделкой корпуса, 6

люки с крышкой из двух частей, 7 — с крышкой, шарнирно прикрепленной к корпусу, 8 — люки квадратной или прямоугольной формы.

Также на крышке люка указывают обозначение инженерной сети колодец которой люк будет покрывать. Наименование инженерных сетей, для которых предназначен

В — водопровод;

Г — пожарный гидрант;

К — бытовая и производственная канализация;

Д — дождевая канализация.

ТС — тепловые сети

ГС — газовая сеть

ГТС — городская телефонная сеть.

Условное обозначение люка должно состоять из типа люка, исполнения или нескольких исполнений, габаритных размеров лаза в сантиметрах и обозначения настоящего стандарта. Также можно встретить маркировку другими буквенными обозначениями. Это не что иное, как соответствие люков отечественного производства европейским стандартам. Так люк

соответствует классу С250; люк С — классу В125 и т.д.

В качестве примера условного обозначения тяжелого люка, рассмотрим:

Т- тип люка (тяжелый);

С250

соответствие европейскому стандарту;

Буквы

наименование инженерной сети;

Первая цифра

индекс исполнения люка;

Вторая цифра

диаметр лаза;

ГОСТ 3634-99

указание на государственный стандарт.

Контроль качества изделия

Отливка тяжелого люка не должна иметь значительных дефектов и трещин, которые могут повлиять на прочность изделия. Не допускаются раковины диаметром более 10 мм и глубиной более 3 мм. Крышка должна плотно прилегать к опорной поверхности корпуса

зазор между крышкой и корпусом не более 3 мм. Отклонение прямолинейности крышки люка не должно превышать 2 мм.

На

приемо-сдаточных испытаниях

изделий типа

контролируется внешний вид всех крышек и корпусов люков, а также механическая прочность крышек (не менее 2х люков из партии).

Технический паспорт

, который должен обязательно сопровождать партию чугунных люков, должен указывать:

Крышка

Крышка – это главная деталь в конструкции, которая и выполняет основные функции люка. При выборе крышки нужно тщательно осмотреть ее на соответствие размеров с габаритами обечайки. Также в конструкции не должно быть каких-то выступов или зазоров.

Существуют также декоративные крышки на канализационные люки, которые отличаются от традиционных моделей наличием особенной формы или рисунка. Последний вариант встречается намного чаще, поскольку его реализация отличается простотой. В любом случае, использование декоративных люков позволяет самым качественным образом спрятать конструкцию среди ландшафта участка. Выбор крышки в данном случае полностью зависит от личных предпочтения и особенностей участка: где-то лучше подойдет имитация натурального камня, а для других случаев будет достаточно люка с песчаным окрасом.

Обсуждать стоимость крышек люков нет особого смысла, поскольку найти их в продаже отдельно от готовой конструкции довольно проблематично. Именно поэтому стоит заранее позаботиться о том, чтобы люк никуда не пропал, иначе придется переустанавливать все устройство.

Правила выбора канализационных люков

Выбирая люк для дренажных, накопительных и смотровых канализационных колодцев, в первую очередь нужно обратить внимание на форму. Если выходная горловина коммуникационной системы выполнена в виде круга, для нее понадобится круглая деталь

Квадратное или прямоугольное отверстие лучше закрыть элементом такой же формы.

Современная промышленность предлагает канализационные люки с оригинальным рисунком на крышке. Они не только выполняют функцию защиты внутренних коммуникаций, но и выступают в роли оригинального дизайнерского элемента

Когда люк планируется ставить в место, подвергающееся серьезным механическим нагрузкам, стоит выбрать модель из чугуна. Она обойдется дороже композитов и полимеров, но прослужит дольше и выдержит постоянное давление проезжающих тяжелых грузовиков.

Для условий частного домовладения тратить деньги на такой люк не обязательно, даже при наличии у хозяев большегрузного автомобиля. Разовые выезды легко перенесут и композитный, и полимерный аналоги.

В непосредственной близости от жилых домов со слабой интенсивностью движения лучше устанавливать композитные или полимерные люки. Они обладают шумоизолирующими свойствами и не издают резких звуков, когда по ним проезжает автомобиль

Для монтажа на открытой территории лучше выбирать модели, оснащенные запорным элементом. Который способен защитить чугунный люк от хищения с целью последующей продажи на вторсырье.

Полимерные и композитные детали продать ради наживы не получится, но их могут унести хулиганы или подростки. Поэтому и таким моделям не помешает надежный замок или фиксатор.

Область применения

Полимерные люки широко используются в промышленном, коммунальном и индивидуальном строительстве, в бытовом хозяйстве, основные сферы применения:

Подземные коммуникации. По пути следования теплотрасс, газовых, канализационных, водопроводных, электрических и телекоммуникационных магистралей, всегда устанавливают технические колодцы для проведения осмотров и ремонтно-профилактических работ, размещения контрольно-измерительного оборудования, хранения комплектующих. Во всех приведенных случаях для защиты и удобного доступа колодцы закрывают полимерными люками, часто имеющими специальные замки для предотвращения несанкционированного проникновения.

Частные сооружения. В бытовом хозяйстве для организации индивидуального водоснабжения используют колодцы или скважины, часто размещаемые в подземных кессонных камерах. Многие кессоны заводского изготовления имеют готовые лазы из пластика, обеспечивающие защиту и доступ во внутреннее пространство, иногда монтируют подобные подземные камеры своими руками, устанавливая сверху полимерные канализационные люки. Аналогичными люками в индивидуальном хозяйстве оснащают расположенные на участке самодельные погреба, ямы для септиков, возведенные колодцы в местах подключения (врезки) к централизованному водопроводу, канализации и газовой магистрали.

Рис. 2 Пластиковые люки с защитой

Материал

В качестве сырья для изготовления этого материала годятся различного вида полимерные отходы – сломанные бытовые изделия, упаковка, пластиковая тара. То есть, сырьё, содержащее лёгкие и тяжёлые полимеры, доля которых имеет соотношение от 50/50 до 40/60. Это сырьё имеется в преизбытке и, поскольку велик рынок одноразовых изделий, оно будет только прибывать.

Вторым компонентом композита является песок с фракцией до 3 мм. Особые требования к песку – отсутствие пылеватых частиц, глинистых примесей. Песчаное сырьё допускается только с низким уровнем влажности – песок (просушенный) и просеянный. Тут не играет роли место происхождения песка и его минеральный состав. Таким образом, источники не скудные, а совсем наоборот.

Технология изготовления включает измельчение, смешивание в термосмесительном агрегате, на выходе которого имеется масса, по консистенции подобная тесту для пельменей. Температура массы 170-190⁰С, а каждая песчинка облачена полимерами. Чем больше доля песка, тем более жёстким получается изделие. Изделия формуются в специальных формах в горячем состоянии под давлением.

Материалу можно придать любой цвет, добавив в массу красители. Поскольку они перемешаны и находятся по всему объему сырьевой массы, а не поверхностно, то изделия сохраняют свой цвет, не боясь истирания поверхности.

Материал не гниёт, не боится бактерий. Стоек к агрессивным веществам, не пропускает воду (обладает водоотталкивающим действием), долговечен, работает при больших перепадах температур, обладает малым весом. Благодаря таким качествам новый полимерпесчаный материал используют для различных строительных изделий.

Недостатки: поскольку нет четкого контроля над изготовителями такой продукции, качество изделий предсказать невозможно. Приходится верить производителю на слово. А ведь не все добросовестно относятся к своей работе.

Материал и размеры

Сантехнические лючки для короба в ванной комнате изготавливают из различных материалов, устойчивых к повышенной влажности воздуха, перепадам температуры и контакту с водой. Наиболее надежными и долговечными считают модели из стали, но стоят они достаточно дорого. Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:

Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика. Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.

Выводы и полезные видео по теме

Расположенный внизу ролик позволит вам лучше понять возможности полимерных дверей

Кстати, стоит обратить внимание на контроль изделия под давлением, так как по профилю ГОСТ процедура должна проводиться перед продажей

Пластиковые люки – это современные и достаточно практичные изделия, способные сделать жизнь пользователей более комфортной. Кроме того, они отличаются высокой производительностью, долговечностью и доступной стоимостью.

Но их возможности, по сравнению с чугунными аналогами, все же ограничены. Поэтому при выборе следует проявлять бдительность и не переоценивать свои возможности, чтобы не понести финансовые потери.

Выбираете пластиковый люк для ремонта канализации в своем загородном доме и хотите уточнить пару моментов по вашему выбору? Задайте свои вопросы под этой публикацией – наши специалисты и другие посетители сайта постараются вам помочь.

Или, может быть, вы недавно купили полимерные крыши, установили их самостоятельно и теперь хотите поделиться своим опытом с новичками в этой отрасли? Расскажите о моделях, которые вы выбрали для своих нужд, добавьте фото установленных люков под нашей статьей.
