Как устроены выдвижные розетки для столешницы и как установить их самостоятельно

Преимущества и недостатки выдвижных встраиваемых розеток

Основным достоинством, которым обладают практически все без исключения встраиваемые выдвижные розетки, является их способность не занимать полезную площадь и не портить внешний вид своим присутствием, как это делают стандартные розетки, монтируемые в стену. Но кроме этого достоинства, существуют и другие преимущества, к которым можно отнести следующие моменты.

  1. По сути, выдвижная розетка является переноской, которая разработана для одновременного подключения нескольких переносных электроприборов. Установив одно такое приспособление в кухонную столешницу, вы обеспечите себе возможность одновременного включения как минимум трех-четырех потребителей тока.
  2. Универсальность. Практически все скрытые выдвижные розетки могут монтироваться в любую поверхность – установить их можно не только в столешницу, но и в обычную стену, если имеется такая необходимость. Мало того, в последнее время появилась тенденция установки таких электрических разъемов даже в пол – их очень удобно использовать для включения таких бытовых приборов, как пылесос и ему подобные.
  3. Универсальность таких розеток выражается еще и в том, что дополнительно их оборудуют разъемами для зарядки мобильных телефонов.

В принципе, если сильно постараться, то можно найти еще с десяток мелких достоинств, но описанных выше вполне хватает для того, чтобы отдать предпочтение именно им – особенно если речь идет об установке их на кухне в столешницу. Добавить ко всему этому можно еще и простую установку, с которой в состоянии справиться практически каждый мужчина.

Выдвижная розетка удлинитель фото

Выдвижной блок розеток в столешницу и розетки в полу: установка и подключение

Когда имеются большие офисные помещения, которые не разделены перегородками, в середине этих комнат существует проблема с розетками и их подключением к сети 220 В. Это наиболее заметно в конференц-залах, где как правило много кабелей проходит от стен до стола. Данная проблема может быть решена двумя способами: путем правильной организации эклектичных кабелей и телекоммуникационных линий ещё при планировании и ремонте офиса или путем укладки их в соответствующие каналы на поверхности пола.

Планирование электро коммуникаций

Незадолго до ремонта или строительства комнат следует спланировать, как будет выстроена комната или офис. Если планируется разместить объекты питаемые от электричества или требующие доступа к интернет линиям в местах расположенных далеко от стен, необходимо предусмотреть розетки и другие разъемы как можно ближе к этим местам.

Розетка будет в середине комнаты

В настоящее время популярны полы в которых могут быть уложены различные типы телекоммуникационных кабелей. При бетонировании подложки электрические и телекоммуникационные розетки могут быть сразу сделаны в удаленных от стен местах.

Чаще всего каналы расположены по стенам по периметру комнаты в нескольких местах, и проходят через каналы к внутренней части комнаты. Имея специальное устройство для проталкивания кабелей, дополнительные провода можно легко протянуть вдоль существующих.

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен ​​в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Полезное: Часы реального времени — модуль для ArduinoПрокладка труб для кабелей на место розетокРегулировка высоты верхней части коробкиКрепление электро короба на землюПрокладка кабелей и труб к коробкеЗакрываем крышкойВстроенный в пол электроблокРазделение кабелей низкого и высокого напряженияПодключение проводки, фиксацияПодключена и закрыта розетка в полуС розетками 220В напольная коробка

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

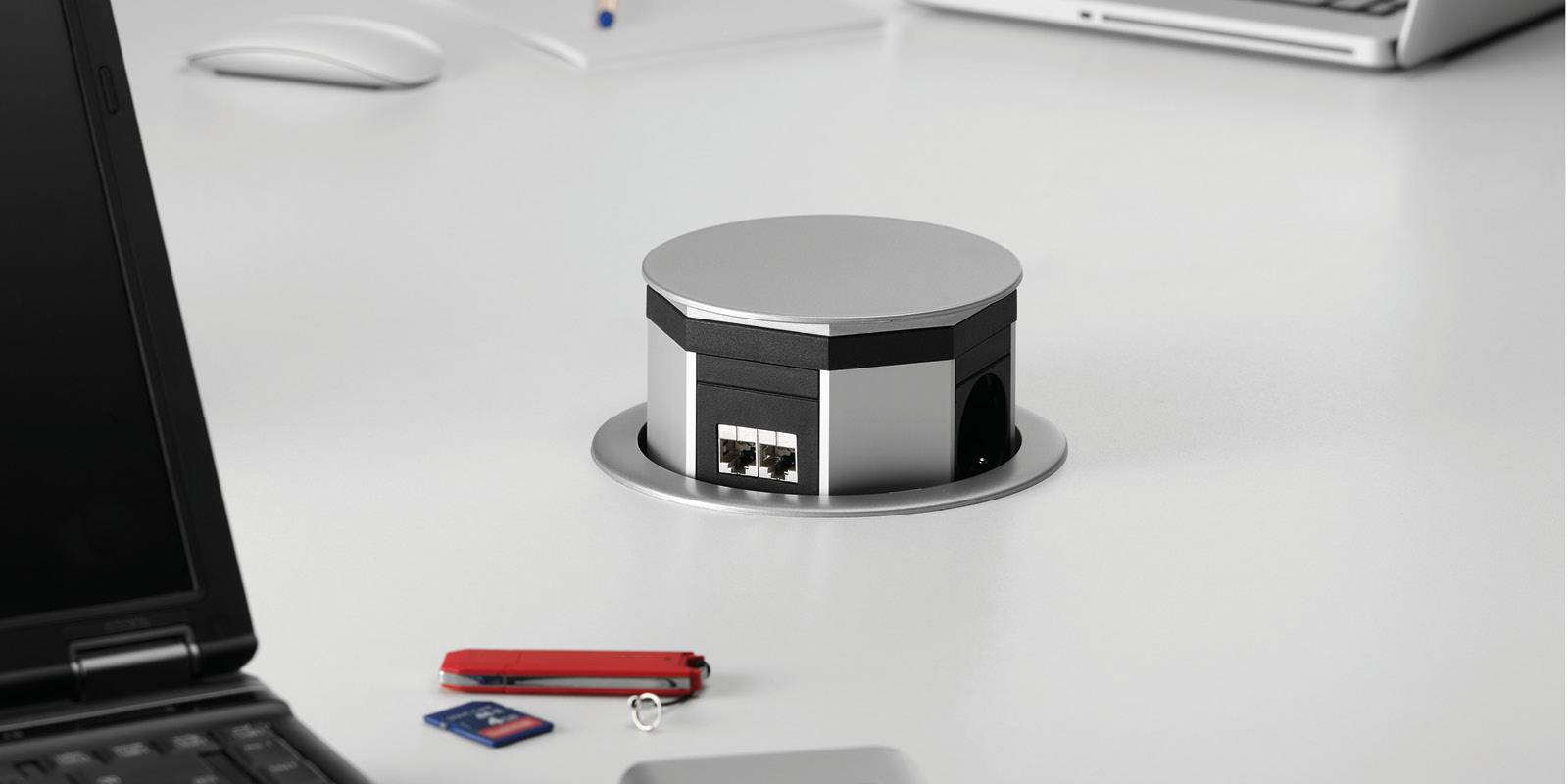

Выдвижная розетка в столешницу

Стол для совещаний

Лучшим решением является протяжка кабелей на полу в алюминиевых монтажных плинтусах с закругленными сторонами. В середине такого канала имеется перегородка, разделяющая кабели высокого и низкого напряжения.

Протягивание проводов по каналу в полу

При необходимости можно потянуть новые кабеля. При монтаже напольного канала просверливают отверстия в нём, затем кладут на бетон и сначала размечают, а затем сверлят соответствующие отверстия и вставляют штифты. После прокладки плинтусов они крепятся винтами.

Закрытый кабель канал в полу

Интересным решением будет спрятать провода в ножке стола — там делается отверстие, чтобы кабели могли проходить через него, а сам стол будет прикреплен к полу. Вы можете сделать это, привинтив нижнюю часть ножки к полу с помощью винта (иначе при сдвиге порвутся провода).

Разметка центра стола

Существует еще одно решение для организации телекоммуникационных и сетевых установок — это выдвижные розетки в столешницу. На столе видны только провода устройства, а вся проводка скрыта. Монтаж такого блока не является сложным. Просверлите отверстие в столе ближе всего к месту, где будет подключено оборудование. Затем в отверстие вставляется часть обложки колонки, только после этого будет вставлен столбик, в котором есть соединения с Интернетом, электричеством, телефоном. Такой столбик подходит не только для конференц-столов, но и для других рабочих мест.

Выдвижная розетка своими руками: принцип и нюансы установки

Как вы уже догадались, каждый из вышеописанных типов встраиваемых розеток монтируется по-разному – вернее будет сказать, не по-разному (принцип их установки один и тот же), а с некоторыми различиями, которые мы рассмотрим подробнее.

  1. Вертикальная выдвижная розетка – ее монтаж выполняется очень просто. Все, что нужно для ее установки, это просверлить в столешнице отверстие диаметром 65мм, вставить в это отверстие блок и закрепить его гайкой. После чего подсоединить розетку к квартирной электропроводке – сделать это можно как стационарно, так и с помощью вилки. Недаром ведь подобные устройства называют удлинителем.

Выдвижные встраиваемые розетки фото

Если вы имеете хоть малейшие понятия в электричестве, то с этой работой справитесь в два счета.

Вот так и обстоят дела со встраиваемыми в стол розетками. Штука эта удобная (в плане дизайна), но, как говорится, не без недостатков. В принципе, если учесть не такое уж частое их использование, то работать они будут сравнительно долго – на пару лет возможно и хватит. В общем, выдвижные розетки являются полезным дополнением к столешнице и они имеют полное право на существование.

Встраиваемые выдвижные розетки для кухни — это новое слово в сфере обустройства быта. Удобство пользования стандартной розеткой оставляет желать лучшего, поэтому все больше домовладельцев отдают предпочтение встроенным блокам с розетками. В наше время существует широчайшее разнообразие электрических кухонных приспособлений, намного шире и многочисленнее, чем когда-либо ранее, и ассортимент продолжает пополняться техническими новинками. Холодильники, микроволновки, комбайны, миксеры и многие другие устройства для своего нормального функционирования нуждаются в питании от сети.

Рисунок 1. Наглядная схема монтажа отдельной розетки.

К сожалению, довольно распространенной является ситуация, когда количество и расположение обычных розеток не является разумным и продуманным, рассчитанным на достаточную нагрузку. Эта типичная ошибка планировки кухонных помещений создает массу неудобств, вынуждает прибегать к использованию ненадежных и неудобных удлинителей, сетевых фильтров и т.д.

Особенности встраиваемой розетки

Сразу стоит сказать, что потайные розетки не отличаются по функциональности от обычных. По сути, это стандартный сетевой фильтр или розетка на удлинителе. Различие заключается исключительно в декоративности. Они могут быть скрытыми или же выдвижными. Зачастую их врезают в поверхность гарнитура – так они не портят дизайн и при этом всегда под рукой.

Скрытые розетки очень часто используются как на кухнях, так и в конференц-залах с их четко выверенным дизайном.

Все провода находятся под поверхностями (обычно под столешницами), благодаря чему не путаются под ногами. К тому же, опытные дизайнеры располагают их непосредственно возле тех мест, где их используют. Поэтому даже если миксер или кофемолка имеют короткий шнур, это не доставит проблем – пользоваться дополнительными удлинителями не придется.

Установка и подключение

Высота монтажа варьируется от 3 до 60 см от уровня плинтуса. Сначала в крышке стола нужно просверлить отверстие с подходящим диаметром. Узнать его можно в техническом паспорте изделия. Если покрытие выполнено из искусственного камня, стекла, то без помощи специалистов и специального инструмента провести работы будет сложно. Обрезанные торцы плиты в месте монтажа лучше всего обработать водоотталкивающими материалами.

Вставьте блок и закрепите гайкой. Если устанавливается выдвижной блок с кабелем и вилкой, его нужно будет подключить в обычную розетку. Обычно длина кабеля достаточна даже до удаленной электроточки.

Можно конструкцию подключить напрямую к питающему проводу, поочередно соединяя провода. На этом этапе следует обесточить линию, в обратном случае можно легко получить удар током.

Если купленный вариант без кабеля и вилки, выполняется соединение посадочных мест с применением отрезков проводов длиной 15-20 см. Питающий кабель должен быть заведен в корпус коробки, а концы проводов освобождены от изоляции. Их необходимо присоединить к механизму согласно маркировке.

При установке скрытых розеточных блоков необходимо помнить несколько правил:

Как и в обычном блоке, каждая розетка подключается в другой параллельным соединением

Поэтому важно правильно рассчитать нагрузку, убедиться, что она не превышает допустимый предел.
Подключение лучше выполнять под отдельный автоматический выключатель в электрощите.
Поверхность, в которую монтируется устройство, должно быть толщиной 2,5-5,2 см.
Установка в навесные шкафы происходит стандартным образом, но снизу-вверх. Перед работой следует убедиться, что шкаф хорошо закреплен.

Вертикальную потайную электророзетку нужно будет придерживать рукой при выдергивании или включении вилки. Бытовую технику, применяемую регулярно, следует подключать к обычным розеткам. Не следует эксплуатировать установленный вариант с максимальной нагрузкой. В обратном случае он может перегреться. Во время эксплуатации следует следить за электропроводкой – она не должна подвергаться воздействию высоких температур или зажиматься мебелью.

В заключение отметим, вертикальные и горизонтальные выдвигающиеся планки открываются обычным нажатием или могут иметь фиксированное полуоткрытое положение. Большинство механизмов, имеющихся в продаже, уже имеют розетки. Есть варианты и с пустыми ячейками. В этом случае можно своими руками установить любые необходимые варианты, в том числе выключатели, терморегуляторы и другие устройства.

Виды встраиваемых розеток

Выпускают несколько разновидностей подобных устройств:

  1. Выдвижной вертикальный. При извлечении из столешницы блок движется вверх. Для этого нажимают на крышку, после чего она немного приподнимается. Далее, взявшись за крышку, блок переводят в рабочее положение, в котором он автоматически фиксируется. Самые дорогие модели выдвигаются самостоятельно за счёт работы мотора по сигналу сенсорной клавиши. Обратно в столешницу блок задвигают нажатием на крышку, предварительно отжав фиксатор. Крышка защёлкивается.

    Блок выдвигается посредством нажатия на крышку

  2. Выдвижной горизонтальный. Действия производятся аналогичные, но при нажатии на крышку она откидывается под углом к поверхности столешницы, вытягивая наружу блок. Розетки расположены горизонтально, потому блок выдвигается на незначительную высоту. К некоторым моделям сложно подключать вилки с кабелем, отходящим в сторону.

    Розеточный блок выступает над столешницей на незначительную высоту

  3. Поворотный. Блок опрокидывается на 180° относительно центральной оси, так, что розетки оказываются вверху, а крышка — внизу. При этом розетки из столешницы не выступают, оставаясь с ней заподлицо.

    При помощи электромоторчика блок с розетками осуществляет поворот на 180 градусов

В некоторых вертикальных моделях розетки выстроены не в высоту, а по периметру. Они выдвигаются незначительно, на ширину всего одной розетки.

За счёт расположения розеток по периметру вертикального выдвижного элемента высота его подъёма над столешницей уменьшается.

Количество розеток на кухне

Прежде чем приобретать и размещать розетки на кухне, следует подсчитать их нужное количество.

Для этого существует несколько правил, которые необходимо учитывать при расчете числа и мест размещения приборов:

В одну розетку мощность подключенных приборов, не должна быть выше расчетной нагрузки на нее.

Виды выдвижных розеток

Встроенные в стол или столешницу, розетки могут стать альтернативой удлинителю, его разновидностью.

Основные виды изделий представлены в таблице:

Тип розеткиОсобенности
По внешнему виду
Такие блоки имеют один или несколько силовых разъемов, что зависит от конкретной модели. Кроме стандартных вилок, у них может быть подключение для интернета, USB, HDMI.
Вертикальные модели имеют разную высоту и функциональные возможности. Встречаются варианты, когда все разъемы расположены по окружности прибора. Приборы могут быть с большим количеством разъемов, расположенных по высоте друг за другом. В такие розетки подключаются: кухонная техника, зарядное устройство для мобильного телефона. Розетки бывают с нестандартными вилками.
По конструкции
В зависимости от модели, они могут поворачиваться на 180° или 360° вокруг своей оси. Выпускаются розетки с подсветкой, что позволяет создать в помещении особую атмосферу.
Встраиваемые поворотные розетки являются более надежными при эксплуатации. Их основной недостаток – сложность при пользовании приборов, у которых вилки расположены сбоку.

Размещать выдвижные розетки для кухни можно:

Такие розеточные блоки – универсальные конструкции, одну и ту же модель можно устанавливать в навесной шкафчик, и в столешницу, особых отличий в месте установки нет

Важной характеристикой всех типов розеток является степень их защиты

Преимущества и недостатки

Розетка для кухни выдвижная, которая иначе называется скрытая или встроенная, монтируется в столешнице или нижней части навесных шкафов. Изделие, без включенного в него электроприбора, не видно, а все провода спрятаны под столом, что очень удобно для кухни-гостиной.

Устройство и принцип выдвижения конструкций

Выдвижные розетки позволяют экономить пространство, упрощают человеку жизнь. В этом случае, нет необходимости в прокладывании отдельной линии, чтобы смонтировать дополнительное количество постоянных точек подключения приборов к электросети.

Эти конструкции состоят из блока разъемов, которые расположены определенным образом.

Принцип работы вертикального выдвижного блока состоит в следующем:

В зависимости от конструкции, вертикальные блоки, можно спрятать в столешнице с включенными вилками бытовых приборов. При монтаже поворотного выдвижного блока изделия, он прячется в столешнице в нерабочем состоянии.

Для подключения электроприбора, необходимо подготовить выдвижную розетку:

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

  • Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
  • Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

  • Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
  • Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
  • Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
  • При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

  • угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
  • выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
  • встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Полезный совет! Помимо традиционных розеток, в современном блоке могут быть предусмотрены разъемы для зарядки гаджетов, а также аудио и видео выходы.

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

  • вытяжка;
  • плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
  • крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
  • мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Виды, устройство, плюсы и минусы

Скрытые розетки на кухне могут быть самыми разными. Они различаются по количеству гнезд, способу извлечения, расположению. Конечно, об основных следует знать, чтобы иметь возможность выбрать именно такие розетки на столешницу на кухне, которые станут удачным выбором и точно не разочаруют в процессе эксплуатации.

В первую очередь их разделяют по способу встраивания. Например, есть выдвижные модели – они очень изящны и привлекательны, внешне похожи на небольшой квадрат пластика в углу столешницы. При легком нажимании розетка выдвигается и к ней можно подключить технику. Когда работа завершена, достаточно лишь слегка надавить на розетку, чтобы спрятать ее, утопив вровень со столешницей.

Выдвижные розетки почти всегда располагаются вертикально.

Более простой и надежный вариант – горизонтальный, врезанный. Розетки находятся прямо на столешнице, практически не возвышаясь над нею. Чаще всего их закрывает декоративная панель – для подключения техники панель отодвигается или поворачивается. Когда работа завершена, панель возвращается на место и розетку больше не видно.

Удобная горизонтальная розетка

Количество гнезд может быть любым, но в большинстве случаев варьируется от 1 до 3. Действительно, такое количество считается оптимальным – редко приходится подключать к такой розетке больше трех приборов одновременно. А даже три гнезда можно замаскировать и они не будут выбиваться из общего стиля. Если гнезд больше, то тут уже могут возникнуть проблемы.

Конечно, рассказывая про розетки в столешнице на кухне, не лишним будет перечислить основные преимущества и недостатки такого решения. К достоинствам обычно относят:

  • скрытность:
  • высокий уровень защиты от попадания влаги;
  • удобство использования;
  • недоступность для маленьких детей.

Увы, решение имеет и недостатки. Главным из них является сложность монтажа. Да, встроить розетку сможет далеко не каждый домашний мастер, а значит, придется заплатить специалисту. К тому же, если она выйдет из строя, придется производить частичную разборку гарнитура – операция может занять не один час. Наконец, устанавливать её можно не везде. Например, если под столешницей планируется разместить выдвижные ящики, то монтаж розетки на ней уже невозможен. Или же придется задействовать под ящики не весь полезный объем, оставляя часть для проведения кабеля.

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен ​​в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Полезное: Винтовые, подвижные и пружинные клеммные соединительные колодки


Прокладка труб для кабелей на место розеток


Регулировка высоты верхней части коробки


Крепление электро короба на землю


Прокладка кабелей и труб к коробке


Закрываем крышкой


Встроенный в пол электроблок


Разделение кабелей низкого и высокого напряжения

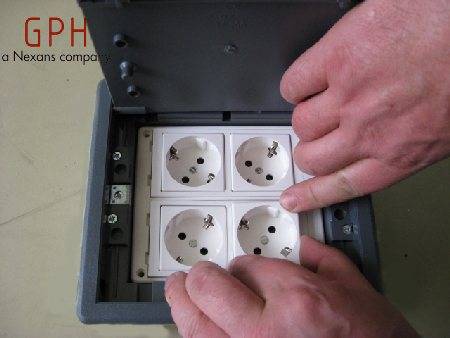

Подключение проводки, фиксация


Подключена и закрыта розетка в полу


С розетками 220В напольная коробка

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

Пошаговая инструкция по установке

Для простоты монтажа большинство встраиваемых розеток изготавливаются со штепсельной вилкой. Благодаря этому их можно установить самостоятельно.

Для монтажа блока нужно:

  1. Подготовить необходимые инструменты: шуруповерт, дрель, фреза с подходящей насадкой, электролобзик с пилкой по дереву, метр или обычная линейка, крестовая отвертка, строительный клей, напильник, простой карандаш.
  2. Определить место установки розетки и освободить его от лишних предметов. Расстояние от стационарной розетки до встроенной определяется длиной шнура последней.
  3. Сделать необходимые расчеты в соответствие с габаритами купленного сетевого блока.
  4. Наметить контур отверстия простым карандашом.
  5. Сделать дрелью или перфоратором отверстие в столешнице по замерам. Можно высверлить его с запасом в несколько миллиметров, чтобы девайс быстро встал на место.
  6. Отшлифовать возникшие неровности.
  7. Очистить место сверления от опилок и пыли.
  8. Снять корпус розетки, открутив винтики на лицевой части, оставив один только подрозетник.
  9. Отключить электропитание в квартире/доме в целях безопасности.
  10. Надеть плотные резиновые перчатки.
  11. Достать блок и закрепить его в отверстии, используя элементы, идущие в комплекте с разъемом.
  12. Высверлить несквозные отверстия в столешнице для крепления ушек подрозетника.
  13. Зафиксировать подрозетник с помощью нижнего винтового крепежа. При необходимости можно использовать клей или строительные зажимы.
  14. Вставить розетки в подрозетник и прикрутить их винтиками. При этом можно добавить силикон по периметру на столешницу для увеличения герметизации сетевого блока. Это обеспечит дополнительную защиту устройства на тот случай, если разольется вода.
  15. Обработать обрезанные торцы плиты водоотталкивающим средством на месте монтажа блока.
  16. Закрепить провода сетевого блока внутри мебели (для этого можно дополнительно использовать специальную гофру для проводов).
  17. Сделать небольшое отверстие на задней или боковой стенке гарнитура и вытянуть через него шнур от блока.
  18. Подключить девайс к сети и проверить его работоспособность.

Встраиваемую розетку следует устанавливать на удалении от мойки и плит (минимальное расстояние – 60 см). Также нужно позаботиться о заземлении. Вся работа по установке розетки занимает от 10 минут до часа (в зависимости от опыта и наличия необходимых инструментов).

Перед началом использования встраиваемых сетевых блоков рекомендуется ознакомиться с основными рекомендациями по их техническому обслуживанию и эксплуатации

Заключение

Скрытые розетки для кухни – это отличная возможность оснастить рабочую зону дополнительным источником питания, который может понадобиться в любой момент. Вам не придется протягивать традиционные удлинители и путаться в их проводах. Вы можете в любой момент замаскировать гаджет за ненадобностью и пользоваться поверхностью стола по ее прямому предназначению.

Выбирайте только качественные блоки проверенных производителей: покупка дешевого прибора от сомнительной фирмы в итоге обойдется дороже. Установка блока не предусматривает сложных манипуляций и дорогостоящего оборудования, с ней справится каждый. Удачного выбора и успешного монтажа!

А в качестве альтернативы предлагаем вам наглядный пример, как сделать розетку в столешнице своими руками из подручных материалов:

Обеспечить оборудование любого рабочего места электрическим током можно разными способами – к примеру, нашпиговать стену десятком стандартных розеток, что, сами понимаете, не придаст помещению эстетики. Либо же воспользоваться современными разработками и установить выдвижные блоки розеток, например, непосредственно в рабочий стол или столешницу. Вариант очень хороший и самое главное, что он практически не занимает места. О нем и поговорим в этой статье. Вместе с сайтом stroisovety.org мы ответим на следующие вопросы: где применяются выдвижные розетки, какими они обладают преимуществами и недостатки и как выполняется их самостоятельная установка?

Розетка выдвижная из столешницы фото
