Строительные правила и нормы
Согласно СП 60.13330.2016 оснащение жилых помещений датчиками загазованности не является обязательным и осуществляется по требованию заказчика. Но это касается только уже построенных зданий.
В соответствии с п.6.5.7 СП 60.13330.2016 сигнализатор загазованности требуется в новых, реконструированных, подлежащих капремонту жилых строениях, где предполагается эксплуатация котлов, колонок, плит и другого оборудования.
Исполнительным механизмом такого датчика служит быстродействующий электромагнитный клапан — отсекатель, блокирующий подачу газа. Его следует установить на вводе газа в помещение и сблокировать с сигнализатором, чтобы при подаче сигнала последнего клапан моментально прекратил подачу голубого топлива.
Расположение сигнализатора и отсекателя зависит от плотности используемого газа и особенностей разводки в квартире. Выбор места требует высокой квалификации мастера
На этапе планирования помещение обследуется. Пристального внимания заслуживают участки, в которых возможно скопление газа (углубления, ниши). Нельзя допускать наличие «мертвых зон».
Кроме переделки внутриквартирной разводки по необходимости проводят разборку, сборку или замену кухонной мебели, техники, а также монтаж:
- скрытой электропроводки;
- системы подачи тревожной информации;
- принудительной вентиляции.
Все работы ведутся по проекту, что требует подготовительных действий. Сначала нужно обратиться в районную газовую службу.
Инструкция по согласованию выглядит так:
Составление заявления по образцу с указанием желаемых изменений в магистрали
Документ служит основанием для визита мастера по месту установки оборудования.
Уже на месте представитель организации все осматривает, проверяет, проводит расчеты в соответствии с нормами, принимая во внимание план заявителя.
Рассчитывается смета, подготавливается план.
Согласовывается план и смета: документ выдается на руки заявителю для ознакомления и получения согласия на установку.
Проведение оплаты в случае согласия с предложенным проектом.. Если смета и/или план не устраивают заказчика, это обговаривается с мастером, находится компромиссное решение и проект дорабатывается
Если смета и/или план не устраивают заказчика, это обговаривается с мастером, находится компромиссное решение и проект дорабатывается.
Как выбрать газовый счетчик
Так что, если у Вас имеется лишь двухконфорочная газовая плита, то вполне будет достаточно счётчика G-1,6. Газовая плита расходует примерно 1 м в час. Если у Вас ещё есть и газовая колонка, то лучше воспользоваться счётчиком с маркировкой G-2,5. Если есть и другие газовые приборы, то в паспорте любого газового оборудования обязательно указывается расход газа за час. Таким образом, можно подсчитать, какой у Вас планируется общий расход газа и далее подобрать газовый счётчик необходимой маркировки.
Но кроме расчётной пропускной способности газового счётчика необходимо учесть такие параметры как:
- Направление потока газа в счётчике
- Габаритно-присоединительные размеры
- Наличие коррекции показаний по температуре (термокоррекции)
По направлению потока газа счётчики бывают левые (газ идёт слева) и правые (газ идёт справа). При выборе счётчика учитывайте взаимное расположение газовой трубы и тех приборов, которые Вы собираетесь подключать.
Если Вы устанавливаете новый счётчик газа взамен старого или у Вас уже смонтирован газопровод, то Вам необходимо знать межосевое расстояние (А) и диаметр резьбы (F) присоединительных патрубков. Если несоответствие диаметра резьбы можно легко компенсировать подбором адаптеров, то при несоответствии межосевого расстояния придётся переносить газовую трубу или, что более вероятно, покупать другой счётчик.
Также нужно учитывать расстояние (Е) от оси присоединительного патрубка до задней стенки счётчика потому, что газовая труба проходит на определённом расстоянии от стены и счётчик может не подойти по габаритам.
Габаритные размеры счетчика
Счётчики с автоматической коррекцией по температуре (термокоррекцией) изначально дороже аналогичных счётчиков без термокоррекции, но в будущем они позволяют сэкономить на оплате газа. Всё дело в том, что счётчики без термокоррекции предназначены для учета газа при нормальных условиях – с температурой окружающей среды +20оС и давлении 760 мм рт. ст. Если газ холоднее, например, зимой, то его плотность увеличивается, а летом, наоборот уменьшается. Увеличение плотности газа приводит к тому, что потребитель получает больше газа, а по счётчику платит меньше. Поэтому, для тех, у кого газовый счётчик стоит на улице, при расчёте применяется температурный коэффициент. В средней полосе для летних месяцев он 0,96 – 0,98, а зимой около 1,15, а в среднем за год примерно 1,1. Коэффициент применяется помесячно, без учёта реальной температуры подаваемого газа. Объем газа к оплате за месяц рассчитывается как произведение объема газа по счетчику за данный месяц и соответствующего температурного коэффициента. Чтобы избежать разногласий при оплате за газ, лучше установить счётчик с термокорректором, который автоматически будет определять расход газа в соответствии с его реальной температурой. Особенно это актуально для тех, кто потребляет увеличенные объемы газа, например для отопления коттеджа и нагрева воды.
Для тех, у кого счётчик находится в квартире, применение термокорректора, также актуально и позволяет экономить. Ведь на самом деле температура на кухне выше, чем +20оС, особенно при включенной газовой плите, поэтому плотность газа ниже нормальной. Следовательно, термокорректор будет «притормаживать» счётчик.
Правила монтажа
Трубы для газа соединяются сваркой;
- Контрольные, отключающие, регулирующие устройства подсоединяются на резьбе или фланцами. Перекосы в соединениях недопустимы;
- Стыки труб прятать в штробу или короб нельзя;
- К соединениям нужен прямой доступ;
- Трубы нужно покрасить;
- При закрывании труб коробом, от газ. трубы до короба должно быть минимум 10-11 см;
- 10-15 см должно отделять сварной шов от прохода через стенку и цоколь дома;
- Для удобного монтажа и демонтажа, кранов, подводов, ответвлений нужно ставить сгоны с контргайками;
- Обычно, расстояние от газовых труб до стен дома указывается в проекте газификации дома. Если этого нет, берется расстояние не менее диаметра газовой трубы.
Перенос трубы
Решение, можно ли обрезать или перенести газовую трубу на кухне, будет за соответствующими службами. Вы вольны только предложить перепланировку сети и озвучить свой вариант. А профессионалы скажут, реальны ли такие изменения, не будут ли они нести угрозу для жизни людей, а также скажут, во сколько обойдется вам такой «апгрейд». С чего начать? Куда стучаться?
Оформление разрешения
Запоминайте пошаговую инструкцию подготовительных действий и согласования планов по переносу газовых труб:
- Обращение в газовую службу согласно месту регистрации. Бывает, что нужно «стучаться» в какую-то дочернюю структуру этой организации: вам объяснят все на месте.
- Оформление заявления. Вам предоставят образец обращения, на основании которого вы должны написать заявления от своего имени на тему того, какие изменения хотите произвести (заявление служит основанием для выезда к вам мастера).
- Осмотр жилья представителем газовой службы. Мастер вас выслушает, все осмотрит, проверит, сделает правильные расчеты (с учетом соблюдения всех норм). Не факт, что при этом эксперт забракует ваш план, бывает, особенно при усердном подходе и изучении домовладельцем норм, что мастеру и править ничего не приходится.
- Составление сметы. Этим, собственно, занимается контора, в которую вы обратились.
- Согласование сметы. Когда план готов, вам его выдадут на руки, чтобы вы ознакомились с документов и дали свое согласие на проведение такого рода работ.
- Оплата. Если смета вас устроила, следует оплатить данную услугу. Если нет, то не расстраивайтесь, возможна ее доработка, вы только сообщите мастеру, с чем не согласны, и он найдет компромиссное предложение.
Подготовка к процессу
Если смета вами согласована, то в срок до 5 дней (как правило) в ваш дом постучит бригада, готовая переместить трубы согласно вашим пожеланиям. Нужно ли готовиться к приходу мастеров? Если хотите, чтобы работы были проведены быстро, качественно, а ваш дом не пострадал от визита рабочих, следует сделать следующее:
- связаться с мастерами и узнать, нужно ли вам представить какие-либо расходные материалы (чтобы не бегать за ними во время работы бригады, судорожно ища кого-то своего, кто присмотрит за квартирой, ведь все-таки работают чужие люди);
- освободите пространство, где планируется демонтаж и установка новых труб — рабочие должны иметь беспрепятственный доступ к сети;
- покройте все кухонные поверхности, технику и другие ценные предметы, ведь мастера будут резать, варить, пылить и сорить (в качестве материала лучше использовать не склонные к горению покрытия, к примеру, брезент, мешковину);
- перекройте вентиль, чтобы прекратить подачу голубого топлива к трубам.
Порядок работ
Конечно, вам интересно будет узнать, как обрезать газовую трубу на кухне и произвести монтаж, ведь наверняка вы захотите контролировать процесс, а то и вовсе рискнете выполнить весь блок работ самостоятельно (тут уж вам решать).
Итак, знакомьтесь с процессом по этапам:
- После перекрытия газа сделайте продув труб, дабы удалить всяческий мусор.
- Отрежьте лишний фрагмент системы.
- Заглушите появившееся отверстие.
- Проделайте отверстие в другом месте — там, где планируете присоединить новый сегмент сети (допустимо применение дрели).
- Приварите новую конструкцию к щели.
- Приварите другие части, если это предусмотрено проектом.
- Установите кран.
- Места соединения уплотните паклей.
- Подключите прибор (плиту, колонку).
- Проверьте качество работ (если перенос будет осуществлять газовая служба, потребуйте у мастера акт выполненных работ).
И последнее: газовые трубы на кухне — это не игрушка, относитесь ко всем работам, связанным с голубым топливом с серьезностью и ответственностью.
Правила установки напольного газового котла
- В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
- Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
- Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
- Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
- Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
- Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
- Наружная дверь должна быть шириной ширину 80 см.
- Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
- Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
- Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
- Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.
Требования к помещению котельной в частном доме
Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.
Клапаны для газовых плит
Газовая плита, по мнению многих, наиболее удобна в использовании при приготовлении вкусных блюд. Это обуславливается в первую очередь тем, что, в отличие от электрических конфорок, газ позволяет мгновенно изменить температуру. А в случае с электричеством – конфорке требуется определенное время для остывания или нагревания.
Но, в свою очередь, газовая плита и имеет некоторые особенности в использовании, связанные с техникой безопасности. Современная техника имеет в своем конструктиве множество элементов, защищающих от всевозможных неисправностей. Так, например, клапаны для газовых плит необходимы для своевременного перекрывания газа в случае погасания пламени. Функция газ-контроля мгновенно срабатывает, когда гаснет огонь, автоматика прекращает подачу газа.
Аспекты переноса
Когда на кухне мешает газовая труба, её можно перенести или замаскировать. В первом случае нужно строго соблюдать нормативные требования переноса газовой трубы на кухне.
Здесь соблюдаются те же критерии монтажа:
Максимальная длина гибких элементов – 3 м.
Нормы газовой трубы на кухне по высоте от пола – 2 м (минимум).
Участки соединения должны быть жёсткими.
Сам трубопровод следует окрасить.
Участки пересечения системы со стенами «упаковываются» — используется специальный футляр.
Работая с сетью, переводящей газ, перед работой блокируйте газ.
Необходимо определиться со своими задачами. Лучше их обозначить схематически и показать специалистам.
И решение по обрезке или переносу трубы на кухне – это прерогатива специальных служб. Хозяин может только обозначить свой замысел. А мастера могут его одобрить или запретить. Они подскажут, какова цена такого обновления, с чего лучше начинать и к кому обращаться.
Алгоритм действий в решении данных задач таков:
- Обращение в газовую компанию по участку регистрации. Создание заявления по поводу желаемых изменений.
- На основе заявления прибывают мастера. Осматривают условия, проводят проверку и нужные расчёты, чтобы не нарушать нормы расположения газовой трубы на кухне.
- Создание сметы. Когда готовый план оказывается в руках заказчика, улажены прочие формальности, клиент оплачивает услугу. При необходимости план дорабатывается.
Если работа по сценарию заказчика не является безопасной, или смета ему не годится, он может замаскировать трубу. Например, приобрести специальный изящный короб
Если дилемм со сметой нет, то в течение 5 дней посей её согласования, к заказчику прибывают мастера. До их визита клиент может:
- Связаться с ними и узнать, если у них необходимость в каких-нибудь расходных материалах и сразу решить этот вопрос,
- Освободить зону для демонтажа и старых изделий и установке новых. У рабочих не должно быть проблем с доступом к сети.
- Защитить все ценные вещи, кухонные аппараты и поверхности. Для защиты применяется брезент или подобные материалы. Ведь работа предстоит очень пыльная.
- Блокируется вентиль. Газ не должен в этот период идти к трубам. Присоединять компоненты проще с использованием сифонной подводки.
Сами работы проходят так:
- Для удаления остатков газа и мусора продуваются трубы (после блокирования газа).
- Удаляется лишняя составляющая системы.
- Возникшее отверстие заглушается.
- В месте установки нового элементы устраивается отверстие.
- Сюда приваривается новая конструкция и прочие элементы, если они есть в проекте.
- Монтируется кран. Соединительные участки уплотняются паклей.
- Подключается плита. Соблюдается норма, на каком расстоянии от газовой трубы можно ставить плиту. Этот аспект здесь уже рассматривался (кран – на уровне соединительного штуцера, минимальная дистанция от боковой стороны плиты – 20 см). При верхней вариации разводки отключающий вентиль ставится на опуске к газовому аппарату. Дистанция от пола: 150-160 см. Газовый стояк удалён от крана минимум на 20 см.
- Формируется и подписывается акт совершённых работ.
Видео: перенос газовой трубы
Устройство газовых коммуникаций в квартире подчиняется определенным требованиям, поэтому самостоятельная установка и подключение оборудования, а также перенос газовой трубы на другое место категорически запрещен.
Все вопросы по прокладке внутренних и наружных газопроводов решаются газовой службой, без разрешения которой можно только отодвинуть плиту на ограниченное расстояние.
Мы расскажем вам, как получить согласование на замену газопровода, а также опишем технологию переноса внутриквартирной магистрали. Предложенные инструкции не являются руководством к действию, все работы должны осуществляться представителем газовой службы.
Варианты прокладки трубопроводов
Для тех, кто уже знает, какое расстояние между водопроводом и газом рекомендуется соблюдать, следующий этап для раздумий – это каким образом правильно установить коммуникацию с опорой или без нее. Все зависит от ситуации. Варианты, как можно установить трубопроводы:
- подземный;
- надземный;
- внутренний.
Если нужно подобрать бюджетный способ установки, то надземный вариант считается самым дешевым. Также желательно выбрать изделия из высокопрочного металла.
Существуют некоторые нюансы:
- Открытый способ подойдет для дачных участков и территории вокруг частных домов. Прокладывают трубы над землей, когда внутренним способом установить газовую коммуникацию невозможно. Преградами могут служить: водоемы, овраг, колодец.
- Внутренний способ подразумевает монтаж в помещении. Нужно конкретно вычислять с газовиками, учитывая нормы СНиП (СП), сколько метров между газопроводом низкого давления и водопроводом желательно соблюдать. Расстояние по классическому принципу равняется 1 метру, но в каждом случае цифры разнятся. Для проведения данной коммуникации в доме нужно использовать изделия из меди или стали.
- Когда прокладка закрытая, то учитывается такой параметр, как влажность газа. Если по трубам будет поступать влажный газ, то трубу помещают на уровень, где почва промерзает. Конструкции с сухим газом прокладывают от 80 см в грунт.
Основные правила установки
От процесса установки зависит качество последующей работы клапана
Поэтому важно соблюдать правила при монтаже термозапорного клапана
Далее рассмотрим основные правила и нормы установки КТЗ на газопроводе:
Термозапорные устройства резьбового соединения должны устанавливаться только на линиях с давлением не больше 0,6 МПа
Клапаны фланцевого типа могут и должны быть применены на трубопроводах с давлением газа от 0,6 до 1,6 МПа.
Проходная способность газовой линии должна соответствовать проходной способности самого клапана.
Установка разрешена только внутри помещений для защиты арматуры, которая не рассчитана на большой нагрев.
Не допускается монтаж КТЗ там, где рядом стоящие элементы поднимают температуру окружающей их среды до 52 °C и выше.
По завершению процесса установки важно проверить клапан на отсутствие утечки.
Установленный клапан должен располагаться в месте, доступном для человека (для проверки и обслуживания).
Клапан не должен подвергаться различным воздействиям.. Также следует иметь ввиду, что при транспортировке термозапорных клапанов может произойти автоматическое срабатывание механизма
Поэтому, при выборе устройства, важно провести проверку механизма
Также следует иметь ввиду, что при транспортировке термозапорных клапанов может произойти автоматическое срабатывание механизма
Поэтому, при выборе устройства, важно провести проверку механизма
Если разводка газа сложная, а потребителей горючего несколько, и объекты расположены в разных частях здания, то потребуется установить клапаны на каждую ветвь.
И хотя эта запорная арматура проходит тщательные и многочисленные проверки, а также является сертифицированной и разрешенной для использования по назначению, необходимо соблюдать каждое правило по их монтажу.
Как соединять трубы для газа
Предпочтительно сворное соединение труб под газ. Соединять фланцами и на резьбе можно места подсоединения газовой арматуры. Резьбы уплотняется льном, который промазывается краской типа сурик или белилами на свинце. Более современный уплотнитель это ФУМ лента (фторопластовый уплотнительный материал).
При прокладке внутреннего газопровода придется его изгибать. Радиусы изгиба нормативны. При монтаже труб до Ø4 см, радиус изгиба должен быть не менее 2,5 диаметров труб. Для труб 4-5 см, радиус изгиба не менее 3 диаметра. Трубы других диаметров в газопроводе не гнутся.
Фланцевое соединение труб газопровода
Фланцевое соединение труб вы видите на фото. Такое соединение нуждается в прокладках. Делаются они из паронита. Во внутреннем газопроводе дома вряд ли нужно фланцевое соединение, хотя в ДРП оно возможно.
Соединение газовых труб сваркой
Основное соединение газовых труб в доме это сварка. Сварка может использоваться любая:
- Электродуговая сварка руками (электроды № 42, 42А, 46, 46А, 50А).
- Автосварка с флюсами и проволокой Св-08-А, Св-08-ГА.
Такая же проволока используется при сварке газом. Во внутреннем газопроводе дома нужно использовать арматуру (задвижки, вентили, краны) только предназначенные для работы в газовой среде.
СНИП, формирование проекта, итоговая документация
Для многоквартирных домов жесткие нормы установки газового оборудования:
- газопроводные системы не должны пересекаться с дверными, оконными проемами, вентиляционными магистралями и шахтами;
- трубы прокладываются на высоте не ниже 2 м от уровня поля;
- высота потолка в комнатах с газовым оборудованием более 2,2 м;
- длина гибких участков трубопровода ограничена;
- расстояние между газовым и электрооборудованием любого типа регламентируется правилами установки электрооборудования;
- доступ не только к отдельным узлам, но ко всей системе должен быть свободный, для проведения ремонтных, профилактических работ;
- между комнатой с приборами, работающими на газе, и другими помещениями должна быть преграда в виде двери или любой перегородки;
- комната имеет окно с форточной или вентилирующий режим, действующую приточно-вытяжную вентиляцию;
- тип крепления труб (крючок, кронштейн, хомут, подвеска) и расстояние между точками крепления определяется СНИП.
Схема проекта для кухни
Обратить внимание! Если система монтируется под сжиженный газ, предусматривается уклон от 3 градусов. Проектная организация начинает работу, если предоставлен пакет документов
Он формируется
Проектная организация начинает работу, если предоставлен пакет документов. Он формируется
- из нотариально заверенной копии технического паспорта на квартиру;
- экспертного заключения, оформленного актом, по дымоходной трубе из горгаза;
- разрешения на подключение из архитектурно-планировочной организации; всей технической документации на газовые приборы (сертификаты соответствия, технические паспорта).
Но можно, не самостоятельно собирать документы, а самого начала предоставить возможность это выполнять специальным бюро. Тогда заказчик получает готовый проект со всеми согласованиями, а так же сметой, стоимостью. Дополнительно необходимо оформить договор на проведение технического надзора.
После получения проекта выполняются монтажные работы. Последний этап ввода в действие нового газопровода состоит из таких шагов:
- Составить пакет исполнительно-технической документации.
- Провести проверку правильности и качества выполненных работ комиссией в составе заказчика, исполнителя работ, представителей горгаза.
- Опломбировать газовый счетчик.
Представители горгаза имеют право постоянного контроля за работой газового оборудования.

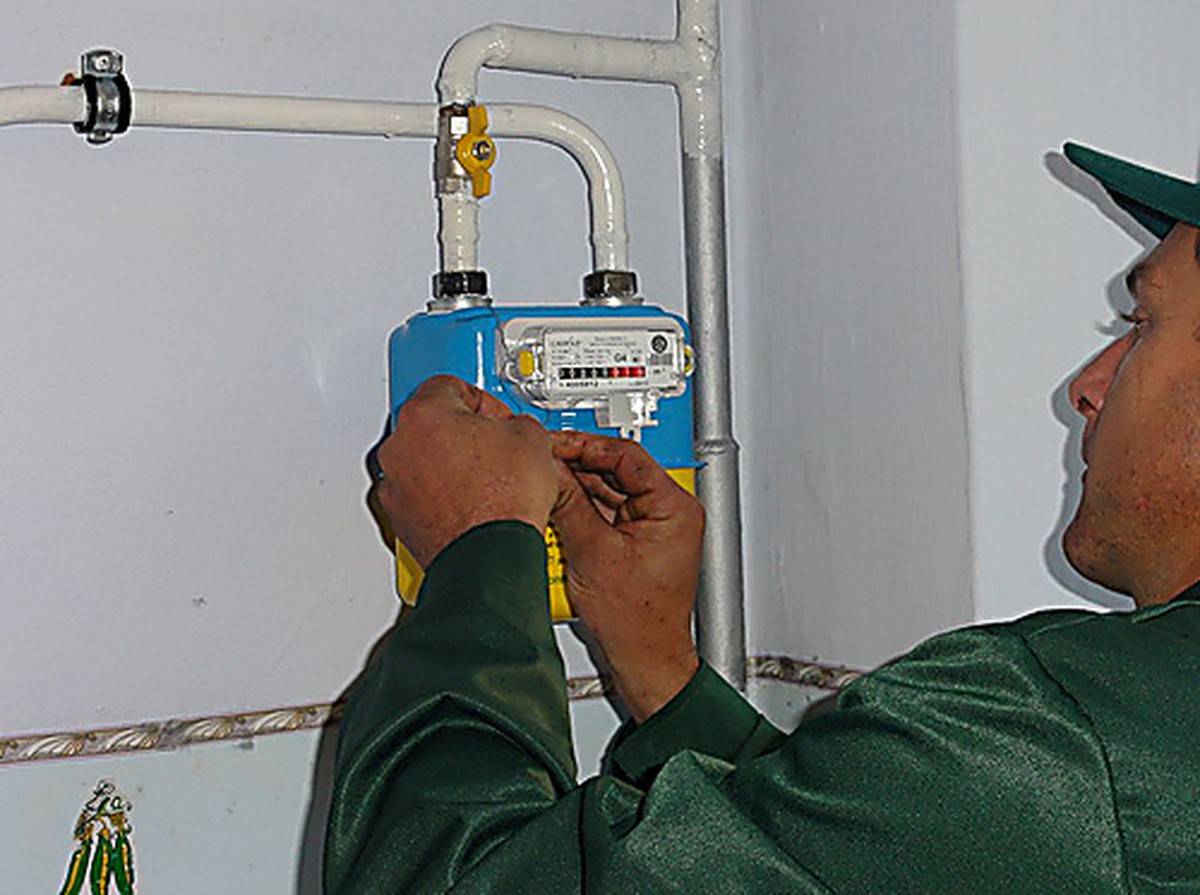

Опломбировка счетчика представителем горгаза
Выводы и полезное видео по теме
С появление длинных гибких подводок перенос внутреннего газопровода стал менее актуальным, однако в некоторых случаях все же приходится обращаться в службу газа. Наиболее частые причины обращений – в представленном видео.
Секреты маскировки газовых труб:
О переносе трубы и крана:
Сварочные работы и перенос счетчика:
Напоследок – о последствиях незаконного переноса газовых труб. Если вы самостоятельно планируете отрезать кусок газовой трубы или подключить бытовое оборудование, то должны знать об административном и уголовном наказании.
Минимальный штраф за самовольные работы – 2 тыс. рублей, а если в результате неправильно проведенных работ пострадает человек, то грозит срок до 5 лет лишения свободы.
Всем заинтересованным в вопросе переноса газовой трубы в квартире предлагаем оставлять и задавать вопросы. Форма для связи расположена в нижнем блоке.
Выводы и полезное видео по теме
О том, как совместить вентиляционную систему и вытяжку смотрите в следующем видеоролике:
Основные ошибки в монтаже естественной вентиляции:
Наиболее сложный этап в устройстве вентиляции – ее проектирование. Конструкция системы должна разрабатываться с учетом всех перечисленных норм и требований, определяемых газовыми службами. Это обеспечит безопасность для жизни человека и высокопроизводительную работу оборудования.
Появились вопросы, нашли недочеты или можете дополнить наш материал ценными сведениями? Пожалуйста, оставляйте свои комментарии, делитесь опытом, задавайте вопросы в расположенном ниже блоке.
