Клеммы для соединения проводов: какие клеммники лучше и как с ними работать

Виды соединений без использования клемм

Прежде чем начать разговор о клеммах, имеет смысл рассмотреть виды соединения проводов, не использующие специальных механических устройств. В конце концов, методы, которые сегодня принято считать «кустарными» и устаревшими, существуют со времен открытия электричества и живы по сей день. Вот основные из них:

  • Скрутка. Соединение это выполняется исключительно просто, но если все сделано правильно, то оно относительно надежно и долговечно для сетей со средней токовой нагрузкой. Основной недостаток – невозможность соединения разнородных металлов. Если, к примеру, скрутить медный и алюминиевый провода, то каким бы качественным соединение ни было, оно прослужит недолго, поскольку разнородные металлы представляют собой гальваническую пару и под действием электрического тока очень быстро разрушаются. Не годится скрутка и для многожильных проводов, так как их просто невозможно плотно скрутить, а значит, контакт будет плохим и соединение быстро сгорит.
  • Спайка. Пайка обеспечивает хороший долговременный контакт и годится для соединения как одножильных, так и многожильных проводов. К недостаткам можно отнести низкую температурную стойкость (припой — довольно легкоплавкий материал) и необходимость иметь рядом разогретый паяльник и электросеть для его подключения. Кроме того, некоторые металлы очень плохо паяются (алюминий и его сплавы) или не паяются вовсе (нихром, константан и пр.).
  • Сварка. Исключительно прочное и качественное соединение, которое будет служить годами. Единственное, оно абсолютно неремонтопригодно – сварную стыковку невозможно разобрать. Ну и для того, чтобы сделать такое соединение необходимо специальное оборудование и соответствующие навыки. В дополнение качественно сварить разнородные металлы весьма проблематично, а зачастую и невозможно.
  • Обжимка. Смысл метода состоит в том, что два проводника вставляются в гильзу (трубку), а затем эта трубка при помощи специального инструмента обжимается. Такой вид соединения, если он выполнен не пассатижами или молотком, долговечен и обеспечивает хороший контакт. Но он требует специального инструмента и набора гильз соответствующего диаметра. Обжимка годится для стыковки многожильных и одножильных проводников из однородных металлов. Гильза, естественно, должна быть выполнена из того же материала, что и провода или в крайнем случае из железа.

Примеры соединения медных проводов методами скрутки, пайки, обжимки и сварки

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

  • увеличение темпа разводки проводки;
  • экономия изоляционных материалов;
  • большая наглядность электропроводки для ремонтного персонала;
  • возможность оперативных переключений в схеме;
  • быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

  1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
  2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.

Варианты монтажа соединений: каким лучше воспользоваться

Различают 5 вариантов, как соединить провода между собой:

  1. Скрутка. Соединение выполняется при помощи плоскогубцев и является наиболее простым и уязвимым для окисления.
  2. Пайка. Та же скрутка закрепляется при помощи олова.
  3. Сварка. Вариант, редко используемый домашними мастерами. Требуется дополнительное оборудование.
  4. Опрессовка. Не самый удобный способ.
  5. Соединение посредством клеммников. Популярный, надежный способ, не требующий затрат времени.

Каждый из перечисленных способов имеет право на существование, а значит стоит рассмотреть их детально.

Не стоит оставлять столь короткие концы при монтаже – соединять будет сложно

Соединение жил кабелей посредством скрутки

Простой способ соединения. Раньше считалось, что такой вариант экономит время , но с появлением клеммников нового поколения это утверждение стало неверным. Заключается метод в следующем. Две предварительно зачищенные жилы проводника, скручиваются между собой при помощи плоскогубцев как можно плотнее, а само соединение изолируется.

Недостаток метода в том, что если скрутка выполнена слабо, она окислится и нагреется, что приведет к возгоранию. А если слишком перетянуть (относится к алюминию), появляется опасность обрыва жилы. Неудобство составляет и то, что медь с алюминием таким образом соединять нельзя. Опытные электромонтеры знают, как правильно соединить провода между собой, если они сделаны из различных металлов, чтобы скрутка была работоспособной, но это крайняя мера в безвыходной ситуации. Переделать соединение нужно как можно скорее.

Правильная выполненная скрутка неплохо себя зарекомендовала

Коммутация посредством пропаивания скрученных жил

Паяные соединения считаются очень надежными. Они не подвержены окислению и нагреву. Однако если монтировать посредством этого метода, то за день получится развести 4÷5 распределительных коробок. Для ремонта, в 4-х комнатной квартире понадобится 4÷5 дней только на разводку. Это неприемлемо, ведь в это время в ремонтируемом помещении электричества не будет, а значит, и другие работы выполнить не удастся.

Если же есть свободное время и требуется разводка одной-двух коробок, то способ неплох. Но не стоит забывать, что такие соединения получаются неразборными. Получается, что при переделке жилы кабеля укоротятся ровно на спайку.

Но спайка, все же, дает более плотный контакт

Сварка жил с применением графитовых электродов

Для работы требуется специальный сварочный аппарат и графитовые электроды. Соединения получаются качественными, но возникает вопрос, какой смысл приобретать аппарат, учится с ним работать, ради одной замены электропроводки. Ведь если монтаж выполнен как положено, то ближайшие 30÷50 лет менять кабели не будет необходимости. А соединения можно выполнить и другими не столь затратными способами.

Сварка при помощи графитовых электродов – процесс довольно сложный

Опрессовка: плюсы и минусы метода

Этот способ реализуется следующим образом. На скрутку одевается гильза из того же металла, из которого изготовлены жилы кабеля, после чего специальными клещами гильза обжимается в нескольких местах. Этим достигается плотность соединения, что предотвращает его нагрев. Метод распространенный, но особой популярностью не пользующийся. Причина тому то, что использование обжимных клемм для проводов занимает много времени.

Для опрессовки не обязательно покупать специальные клещи. Подойдут простые плоскогубцы

Клеммы для соединения проводов: удачное решение для разводки жил

Разводка кабелей в распределительной коробке при помощи клеммников (соединителей для электрических проводов) является наиболее удачным решением. Современные клеммы уже не похожи на винтовые, использовавшиеся еще 10 лет назад. Сейчас монтаж и разводка занимает минимум времени, а самозажимные клеммники помогают выполнить плотное и качественное соединение. А значит перед тем, как соединить провода в распределительной коробке, стоит подумать о способе монтажа.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”

“При скрутке, пайке или сварке жил кабелей требуется изолирование соединения, что занимает дополнительное время. Используя клеммы об этом можно не думать – такие соединения не нуждаются в изоляции.”

Такие клеммники не требуют дополнительной изоляции

Основная часть таких приспособлений требует зачистки изоляции на 0,8÷1 см, но существуют и такие, которым не нужно даже этого. О положительных и отрицательных качествах таких клеммников мы поговорим немного позднее.

Как пользоваться

Соединение клеммниками надежнее традиционной скрутки с пропайкой, благодаря этому проводка служит намного дольше, выдерживая высокое напряжение и большой ток. Все современные зажимы Ваго, как пользоваться которыми будет указано ниже, заслужили уважение и признание со стороны многих специалистов.

Итак, в качестве примера возьмем самый популярный вид клеммника Wago из серии 222, для использования которого выполняют следующие действия:

  1. Снимают изоляцию с конца провода около 5 мм.
  2. Поднимают в клемме оранжевый зажим.
  3. Вводят конец оголенного электрического провода до упора.
  4. Опускают зажим до щелчка.

После этого провод надежно фиксируется в гнезде, мастер присоединяет аналогичным образом все другие провода. Ничего сложного в том, как пользоваться клеммами Wago, нет, поэтому многие профессиональные мастера активно применяют данные колодки для соединения проводов.

Если спросить у опытного электрика, можно ли скручивать жилы провода, то он ответит, что нельзя, поскольку нагрузка при эксплуатации современных бытовых приборов не малая. При этом скрутки могут не выдержать большого тока и перегреться, что может привести к возгоранию. Поэтому лучше всего использовать при монтаже клеммы Ваго, позволяющие соединять кабели безопасно.

Отдавая предпочтение надежным контактам — клеммникам Wago, а также применяя медный кабель нужного проходного сечения, мастер обеспечивает надежность проводки. В некоторых случаях можно использовать и алюминиевую жилу, однако с течением времени они окисляются, а это приводит к ухудшению контакта. Активное использование клемм Ваго на практике подтверждает высокое качество таких соединений, поэтому стоимость изделий полностью себя оправдывает.

Watch this video on YouTube

Виды клемм для соединения проводов

  Как подключить двухклавишный выключатель самостоятельно

Как можно соединить провода в распределительной коробке?

Какие бывают виды клеммных соединительных колодок?

Как правильно соединить медный и алюминиевый провода?

Способы соединения электрических проводов между собой

Способы соединения провода СИП с разными кабелями

Как лучше соединить провода?

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

что лучше выбрать клеммник или скрутку

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

скрутка

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

соединение проводов с помощью клемм wago

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

клеммы СИЗ

Обязательно прочитайте подробные статьи про соединение проводов:

  • «Современные способы соединения проводов«
  • «Соединение проводов  в распределительной коробке? СХЕМЫ»
  • «Колпачки СИЗ для скрутки проводов. Советы электромонтажника»

Размеры и выбор колпачков СИЗ

Отечественные и китайские производители изготавливают колпачки СИЗ на 5 размеров от СИЗ-1 до СИЗ-5. Самый большой из них рассчитан на суммарное сечение проводов до 32мм2.

Кстати, будьте внимательнее при выборе колпачков исходя из сечений. Некоторые китайские СИЗы могут ввести вас в ступор. На самом колпачке может быть написано что он рассчитан до 20мм2.

А на упаковке от него — всего до 15мм2. Чему верить, не понятно.

Качество можно проверить даже на ощупь. Низкокачественные СИЗ отличаются плохим пластиком, который может лопаться при работе. Отличить его можно простым сжатием пальцами.

Более дорогие и нормальные зажимы, с трудом, но сжимаются под усилием двух пальцев. Не качественные варианты более грубые, и сжать их гораздо сложнее.

Некоторые при закручивании СИЗа помогают себе пассатижами. Опять же с китайскими дешевыми колпачками, при такой работе может случиться излом, либо просто выпасть пружина.

Хороший зажим СИЗ спокойно выдерживает рабочий температурный диапазон от -40 до +105 градусов.

Вот маркировка и виды колпачков СИЗ со всеми характеристиками, которые выпускает отечественный производитель КВТ:

Также фирма производит усиленный вариант колпачка с ушками или крылышками:

Колпачки с ушками конечно гораздо удобнее чем простые, однако здесь нужно исходить из условий свободного места в распредкоробке. Так как подобные уши могут занимать до 20% места от общей площади колпачка.

Еще СИЗ, также как и втулочные и вилочные наконечники можно различать по цветам. Каждый цвет соответствует определенному сечению провода.

При этом можно спокойно скручивать провода разных сечений. При опрессовке проводов гильзами, это вызывает реальную заморочку и трудности.

Подобрать и заказать себе наборы колпачков СИЗ можно здесь.

Разновидности клемм для соединения проводов

Клеммы имеют несколько разновидностей, к которым относятся следующие варианты:

Колодка без пасты

Особенности зажима:

  1. С их помощью соединяют кабель с жилами, которые состоят из однородных компонентов. При этом, жила может быть как одинарной, так и состоящей из нескольких проволок.
  2. Диаметр проводки достигает 4 квадратных миллиметров.
  3. Колодки оснащены специальным оранжевым рычажком. С их помощью фиксируют кабель к основанию колодки. Рычажки фиксируются таким способом, что после ремонтных работ их практически не видно.

Колодка с пастой

Особенности зажима:

  1. С помощью колодки соединяют проводники, которые состоят из разных компонентов (например, алюминий и медь). Отсутствие контакта между кабелями исключает процесс окисления в процессе работы.
  2. Существенным минусом данного крепления считается отсутствие зажима и винта.
  3. Наличие клеммы обозначает отсутствие демонтажных работ провода в дальнейшем.
  4. Колодки соединяют между собой 2 или 4 проводника, диаметр которых достигает 2,5 миллиметра.

Безвинтовая колодка без пасты

Особенности зажима:

  1. С помощью колодки соединяют однотипные провода (или медные, или алюминиевые).
  2. Диаметр кабеля достигает 2,5 квадратного миллиметра.
  3. Повторные демонтажные работы исключены.
  4. В процессе работы одновременно фиксируются 2,4,6 и 8 кабеля.
  5. Наиболее часто используется во время монтажа разветвления или фиксации одновременно 2 или более проводников.
  6. Небольшой размер позволяет поместить колодку и проводники в коробку.

Розеточная безвинтовая колодка без пасты

Особенности зажима:

  1. С помощью колодки происходит фиксация кабеля и контакта в электрической розетке.
  2. Эта разновидность колодки имеет вид пластинки, которая легко помещается в корпус розетки. Это связано с тем, что провода соединяются в ряд.
  3. Данные демонтажные работы используются, если соединяются провода из одного и того же компонента.
  4. Диаметр проводника не должен превышать 2,5 миллиметра.
  5. Соединяются одновременно 4 проводника.

Зажим в виде защелки орехового типа

Особенности зажима:

  1. Фиксирует толстые кабели, диаметр, которого достигает 150 квадратных миллиметров.
  2. Профильные пластины сжимают провода внутри зажима.
  3. Пластиковая оболочка помогает изолировать контакты.

Скрутка, которая соединяет провода

Особенности зажима:

  1. Соединяет в пучок несколько проводников одновременно.
  2. Диаметр проводника достигает 16 квадратного миллиметра.
  3. Колодка формируется в виде пластикового колпачка с металлическими зажимами, которые находятся внутри коробки.
  4. Болт неподвижно фиксирует провода внутри коробки.

Безвинтовая колодка с пастой

Особенности зажима:

  1. Соединяют медные и алюминиевые кабеля.
  2. Диаметр кабеля достигает 2,5 квадратных миллиметров.
  3. Одновременно используются несколько разных видов кабеля. При этом, процесс окисления исключается.
  4. Данный механизм надежно фиксирует конструкцию.

Клеммы

Особенности зажима:

  1. Удлиняет провода или соединяет их без помощи разветвлений.
  2. Диаметр провода достигает 2,5 квадратных миллиметров.

Этот компонент состоит из следующих деталей:

  • пластиковая оболочка;
  • контакт;
  • 2 винта;

Колодка разделена на 12 секций, которые позволяют соединить необходимое количество проводников.

Преимущества товаров Wago

Что лучше — скрутка или клеммник Wago? Чтобы более полно ответить на данный вопрос, можно рассмотреть преимущество клемм.

Одно из важнейших преимуществ заключается в том, что качество коммутации пружинной клеммой «Ваго» будет находиться на высоком уровне вне зависимости от того, насколько квалифицированный мастер его выполнял.
Такое оборудование может похвастаться высокой скоростью подключения и при этом отсутствием необходимости применения специализированных инструментов.
Обеспечена высокая защита от случайных прикосновений к любых токонесущим частям прибора.
Надежность контактов находится на очень высоком уровне.
Клеммы позволят внести необходимые изменения в проводку, не нарушая при этом качественного подключения.
Для каждого из проводов имеется свое отдельное гнездо.
Зажимы обладают хорошей ударопрочностью и устойчивостью к вибрации.
В автоматическом режиме есть возможность регулирования усилия зажима на провод.
Нет необходимости проводить специальные работы в сфере обслуживания.
Сами электрические проводники в таких устройствах характеризуются хорошей устойчивостью к повреждениям.
Последнее в списке, но не по важности преимущество — это хорошее соотношение цены-качества товара.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

  1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
  2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Устройство клеммы Wago

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Клемма заземления WAGO

Скрутка или клеммы — вот в чем вопрос

Скрутка проводов является самым распространённым и доступным способом соединения. Достаточно раз очистить изоляцию вокруг провода на несколько сантиметров, после чего, используя плоскогубцы скрутить два провода вместе. При этом согласно проводимым тестам, сопротивление такого соединения составляет, не много ни мало, а 302 мкОм.

Клеммные зажимы появились не так давно, но они уже успели завоевать большую популярность среди электриков. Соединять провода клеммниками Ваго и им подобным, еще проще, чем при помощи скруток. Для этого достаточно снять изоляцию с проводов, после чего прижать жилы клавишами клеммника, обеспечив при этом достаточно надежное соединение.

Измерение сопротивления такого контакта будет составлять порядка 458 мкОм, что несколько больше чем у скруток.

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

  1. Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
  2. Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
  3. Проверяем надежность крепления, слегка потянув провод в обратную сторону.

Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки

С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

  • снимаем изоляцию;
  • поднимаем «язычок» вверх;
  • вводим проводник в отверстие, продвигаем до упора;
  • возвращаем рычажок на место;
  • визуально или слегка потянув, проверяем надежность.

Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил. Также обязательно нужно разобраться с маркировкой электрических проводов по цвету.

Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Клеммы для осветительного оборудования

Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.

  • Идеальное соединение одножильных проводников с тонкими многожильными проводниками.
  • Простой монтаж проводки без инструментов — особенно удобен при проведении работ на высоте
  • Подходят для решения самых разных задач, включая подключение устройств с гибкими проводниками к стационарным установкам (например, к приводам для штор).

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:

1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

wago серия 773

2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

wago серии 273

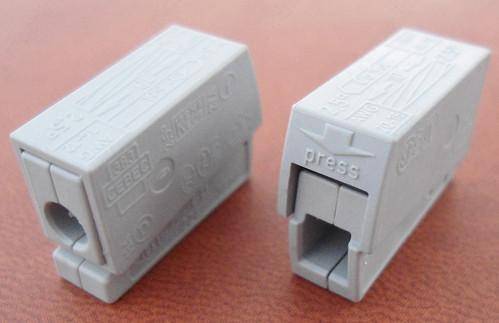

3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

wago серии 224

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

  1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
  2. Все соединения должны располагаться в доступных местах.
  3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
  4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
  5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

  • вставные;
  • гибридные;
  • мини и микро клеммы;
  • клеммы с предохранителями;
  • клеммы с размыкателями;
  • многовыводные;
  • многоярусные;
  • проходные и другие;

Для всех разновидностей правила монтажа едины.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
