Устройство, разновидности и правила монтажа коаксиальных дымоходов

Монтаж оборудования

Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.

Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.

Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.

Основные требования

Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.

Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:

  • монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
  • Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
  • Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
  • Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.

Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.

Процесс установки

Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.

В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.

Этапы работы:

  1. Готовим все оборудование.
  2. Планируем путь прокладывания труб.
  3. Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.
  4. Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
  5. Устанавливаем первую часть трубы, закрепляем ее и фитингами.
  6. Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
  7. Герметизируем стыки труб.
  8. Тестируем работу системы.

Как видите, ничего сложного в этом процессе нет.

Монтаж коаксиального дымохода (видео)

Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.

При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.

Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.

Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.

Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.

Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

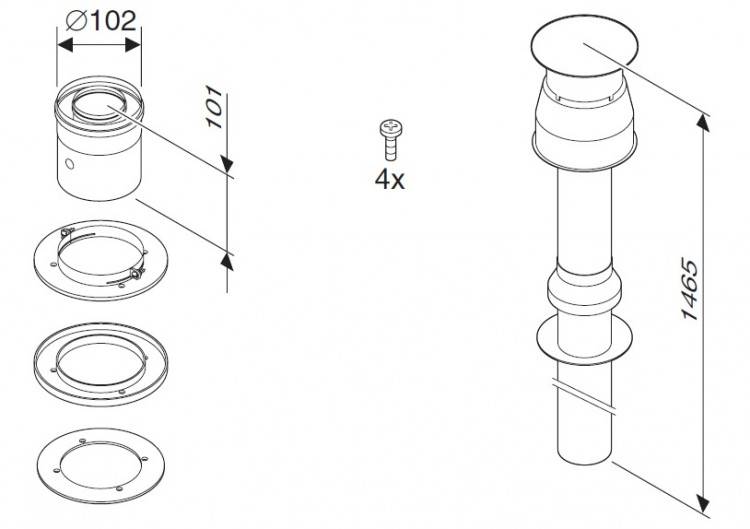

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы. Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Как подключить двухканальный коаксиальный дымоход к котлу

Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.

Сборка без ошибок

Первым шагом при монтаже дымохода будет подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

Затем соединяют дымоход с выходной горловиной котла, используя для фиксации хомут. Собранная конструкция закрепляется болтами с обеих сторон. Далее приступают к сборке самого дымохода. Его детали соединяются друг с другом при помощи хомутов, с целью обеспечения их надежности. Сверху на них надевают декоративные накладки. Их функция сохранение дизайна помещения.

Какой бы простой не казалась установка и устройство коаксиального дымохода для ее выполнения нужны определенные знания. Ведь при неправильно проведенных расчетах системы вывода продуктов горения дым, угарный газ могут поступать в помещение.

Монтаж наружного дымохода

Установка такой конструкции может выполняться в двух вариантах:

  1. Наружном
  2. Внутреннем

Первый применяют в случае, если здание уже построено. До того, как приступить к монтажу определяют место для расположения системы и для входа дымохода.

На наружной стене отмечают, где будет располагаться выход. При его выполнении следует придерживаться правил пожарной безопасности. После того, как отверстие необходимого диаметра готово приступают к монтажу дымохода.

Для этого предварительно проводятся все внутренние работы: соединение трубы с котлом при помощи секционного одноконтурного колена и двухконтурного тройника. Последний необходим для закрепления системы в вертикальном положении. Далее дымоход укрепляется кронштейнами на поверхности стены.

Установка внутренней системы начинается с правильного подбора диаметра трубы. Обычно ее диаметр указан в паспорте изделия. Главное, чтобы он совпадал по размеру с выходным отверстием котла.

Соединение агрегата и дымохода выполняют с помощью тройника. При этом крепление звеньев осуществляется цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет дыму выходить беспрепятственно.

Двухконтурные трубы соединяются с применением переходного узла. Места стыков скрепляют используя хомуты.

Проверка работоспособности конструкции

После того, как все этапы монтажа успешно выполнены необходимо проверить:

  • Надежность закрепления соединительных частей дымохода
  • Правильность расположения дымоотводящей трубы (она должна быть немного наклонена)
  • Отсутствие преград в месте выхода конструкции наружу

Только убедившись в правильной установке оборудования отверстие в стене закрывают декоративными накладками. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это позволит избежать поступления в помещение холодного воздуха и накоплению конденсата.

Монтаж

Устанавливать вытяжку необходимо предельно внимательно

Очень важно правильно выполнить все расчеты, чтобы избежать попадания в помещение вредных веществ

Основные правила установки:

  • правильное определение диаметра вытяжки и длины труб: очень длинные могут стать причиной слабой тяги;
  • учет мощности агрегата: чем она больше, тем сильнее потребуется тяга;
  • соблюдение техники безопасности во время монтажа: конструкция должна быть целостной, чтобы газ через неё не просачивался.

Любые нарушения правил установки вытяжки проявятся сразу или спустя некоторое время. Необходимо помнить, что газовая техника, при необдуманной эксплуатации, может стать причиной нанесения серьёзного вреда как владельцу частного дома, так и его соседям.

Лучшие производители коаксиального дымохода

Изделия этой категории выпускают известные бренды, которые представляют на рынке котельное оборудование. Однако некоторые независимые производители выпускают аналогичную и универсальную продукцию с вполне приемлемыми потребительскими характеристиками.

Коаксиальный дымоход Navien

В актуальном ассортименте предлагаются следующие товары:

Цифровое обозначение в серии BCSAТип изделия, особенностиСовместимость с котлами
0510Долговечный комплект из нержавеющей стали.LFA; LST, за исключением котлов мощностью 50 (60) кВт. GA; GST– кроме 49; 55 и 60 кВт, соответственно.
0482Белый цвет. Длина − 100 см. В наборе: адаптер, колено, патрубки, хомут с манжетой, декоративные накладки и уплотнительные прокладки.SmartTok; Deluxe; DeluxePlus в модификации Coaxial с мощностью от 13 до 30 кВт.
0431Коаксиальный дымоход для газового котла с подключением к выходному каналу в задней стенке. Длина – 130 см.Deluxe; DeluxePlus (от 13 до 40 кВт).
0487Комплект серебряного цвета.Prime

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Производитель рекомендует делать выпуск из стены наружу длиной 15−20 см. При увеличении этого участка не исключено образование льда в сильные морозы.”

Следует отметить преимущества комбинированных моделей. Основная часть сделана из алюминия, чтобы сохранить целостность в течение длительного срока эксплуатации. Наконечник не нагревается слишком сильно. Поэтому эту деталь создают из пластика. Самые дорогие модификации – из нержавейки. Увеличение стоимости компенсирует долговечность.

Коаксиальный дымоход для газового котла Baxi

Чтобы создать систему дымоудаления в точном соответствии с имеющимися потребностями, данный производитель предлагает разнообразные дополнения. Кроме коаксиального дымохода для газового котла Бакси, купить можно следующие детали:

  • переходники для забора воздуха;
  • соединительные элементы для раздельных труб;
  • отводы 87° и 90° диаметром 100 и 110 мм;
  • переходные детали для участков с различным диаметром;
  • полипропиленовые удлинители.


Узел для слива конденсата

Как купить коаксиальный дымоход для газового котла Протерм без ошибок

Этот производитель в основной серии предлагает изделия с максимальной длиной коаксиального дымохода для газового котла в 75 и 100 см. В официальной инструкции длину выходной части советуют делать до 15 см.


Короткие дымоходы коаксиальные предназначены для настенных газовых котлов

К сведению! Котлы этого бренда создают на заводах в Словакии и Турции. Соответствующие серии отличаются посадочными размерами выходных патрубков, что надо учитывать при выборе комплектующих систем удаления дыма.

Балтвент – преимущества узкой специализации


С 2020 года этот отечественный производитель выпускает крупногабаритные изделия для отопительных систем Пример на фото демонстрирует потенциальные возможности современного производства. Для выпуска своих изделий предприятие использует точную плазменную резку, автоматизированные станки и линии. Под этим брендом создают универсальные коаксиальные дымоходы для газовых котлов разных брендов. Качество продукции соответствует нормам международных профильных стандартов.

Преимущества коаксиального дымохода

Коаксиальный дымоход для газового котла имеет ряд преимуществ:

  • удобен в обращении
  • практичен
  • не портит внешний вид здания

Но самым главным плюсом таких котлов является то, что при его использовании сжигается уличный воздух, а не воздух помещения, где установлено оборудование. Это формирует более удобный для человека микроклимат там, где установлен котел. Таким образом, упрощаются требования, предъявляемые к помещению «котельной» или комнаты для установки газового котла. Исключается необходимость принудительного проветривания помещения, что требуют Санитарные Нормы и Правила «Отопление, вентиляция и кондиционирование» указанные выше.

Коаксиальный дымоход – что это

Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

  • Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.

Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.

Принцип работы дымохода следующий:

  • По наружному каналу осуществляется забор воздуха с улицы. Проходя по трубе, воздушные массы нагреваются от внутреннего канала, по которому отводятся продукты сгорания. Воздух поступает в закрытую топочную камеру уже подогретым, что существенно уменьшает расход газа и способствует увеличению КПД оборудования.Наружный канал одновременно выступает как система охлаждения, снижая температуру на поверхности наружной трубы. В результате, становится возможной установка коаксиального дымохода в деревянном доме, без значительных работ по обеспечению защиты от возгорания.

Внутренний канал служит для отведения продуктов сгорания. Для улучшения характеристик тяги, в некоторых конструкциях вертикальных коаксиальных дымоходов для газовых котлов, используется система утепления. В таких системах, вместо двух каналов используется три, один из которых заполняется базальтовым утеплителем.

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Почему выбирают коаксиальные системы

Конструктивные особенности дымохода коаксиального типа дают ему возможность работать по отличному от традиционного дымоотвода принципу. Для обеспечения горения в топку котла обязательно должен подаваться кислород, а продукты сгорания отводиться.

Котлы, оборудованные раздельными дымоходами, забирают воздух из комнаты, в которой установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Отработанные газы посредством естественной тяги отводятся наружу. Приборы с коаксиальными дымоходами работают иначе. Такие дымоотводы представляют собой совмещенную систему подачи воздуха и отведения дыма.

Необходимая для работы устройства тяга создается естественным путем или при помощи вентилятора, что позволяет использовать небольшие по протяженности конструкции.


Веский плюс дымоходов коаксиальной конструкции – простота монтажа и возможность вывести продукты горения ближайшим путем, например,через стену

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода дает возможность полностью исключить их воздействие на состав воздуха в комнате, где установлен котел.

«Выжигания» кислорода не происходит, вследствие чего не требуется проветривания помещения. Количество воздуха, находящегося в камере сгорания, оптимально, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от отопительного прибора отводится по внутренней трубе. Она проходит внутри другой, по которой движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.

Это существенно повышает его пожарную безопасность, что очень актуально для построек, выполненных из дерева и других достаточно легко воспламеняющихся материалов.


На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй – в помещении, что опасно для тех, кто в нем находится

Коаксиальная система увеличивает КПД отопительного прибора. Это происходит за счет того, что подаваемый в топку воздух, проходя по внутренней полости конструкции, нагревается от трубы, отводящей горячий дым.

Еще одно значимое достоинство дымоходов такого типа – компактность и относительно небольшие размеры, особенно по сравнению с .

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем она на 40% дороже традиционной. Еще один обусловлен устройством дымохода коаксиального типа.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

  • Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
  • Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
  • Уклон трубы по отношению к прибору должен составлять не менее 0,01.
  • На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
  • Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
  • Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Здравствуй, мой дорогой собеседник.

Ежегодно от отравления угарным газом гибнет более полутора миллионов человек. И в большинстве случаев это происходит по вине неисправных газовых колонок или плохо прочищенных воздуховодов.

А знаете, что самое опасное? Газ в кухонных плитах специально «ароматизирован». Поэтому утечку метана наше обоняние способно почувствовать. С газом в колонке немного другая история. При плохой вентиляции горение происходит с недостатком кислорода, в результате чего образуется опасный угарный газ, надышавшись которым человек теряет сознание и засыпает. К сожалению навсегда.

Поэтому вытяжка для газовой колонки — обязательное приспособление. А как она работает и как правильно ее установить — узнаем из сегодняшней статьи.

Как правильно выбрать газовый котел с коаксиальным дымоходом

Конденсационный котел далеко не дешевое приобретение, поэтому при его выборе необходимо учесть следующие нюансы:

  • Мощность агрегата должна соответствовать отапливаемой площади, поскольку работа в режиме неполной нагрузки может вызвать преждевременный выход котла из строя. Принято считать, что для обогрева 10 м2 необходима тепловая мощность 1 – 1,2 кВт, исходя из этого соотношения подбирается мощность устройства для конкретного дома или квартиры. Помимо площади, следует учитывать качество наружной теплоизоляции, количество дверных и оконных проемов, высоту потолков и т.д.
  • Возможность использования коаксиального газового котла для обеспечения подачи горячей воды (двухконтурные установки);
  • КПД агрегата;
  • Расход магистрального или сжиженного газа. Именно от этого показателя зависит целесообразность эксплуатации той или иной модели;
  • Материал теплообменника. Поскольку конденсат является ничем иным как раствором органических кислот, компенсационный теплообменник изготавливается из силумина (сплав алюминия и кремния) или нержавеющей стали. Стальные теплообменники представляют собой сварную конструкцию, а силуминовые – литую;
  • Степень автоматизации агрегата. Современные электронные системы управления могут обеспечить полностью автономную работу устройства. Кроме этого, некоторые модели предусматривают возможность управления и настройки с помощью мобильного телефона;

Как выбрать размеры устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные через дробь. Первая из них показывает диаметр внутренней трубы, вторая – наружной. Подобрать нужный размер достаточно просто. Он должен быть указан в паспорте котла, который будет соединяться с таким дымоходом.

Размеры дымохода коаксиального типа подбираются в строгом соответствии с типом котла и размерами его выходного патрубка котла. Вся нужная информация должна быть в технической документации отопительного прибора

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымоотвода. Она имеет ограничения, зафиксированные в монтажной инструкции, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указываются в таблице подбора, которая должна быть приложена к технической документации отопительного оборудования.

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.


Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену.

Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.


Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми.

В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.


На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации.

Помимо этого в процессе монтажа соблюдаются следующие правила:

  • Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
  • На всем протяжении дымоходного канала не должно быть больше двух сгибов.
  • Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
  • Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
  • Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
  • На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала.

Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.


Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка.

Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Заключение

Дымоотводная система необходима для решения двух основных целей. Во-первых, с ее помощью удаляются вредные соединения, во-вторых, она нужна для подачи кислорода, необходимого для поддержания процесса горения. Для газовых агрегатов бесперебойная работа системы имеет не меньшее значение, чем для каминов или разнообразных печей.

В случае возникновения подозрения, что тяга ослабилась, необходимо приостановить работу отопительной техники до устранения причин неполадок. Самый надежный способ проверки тяги – это применение анемометра, однако при помощи бумаги и спичек также можно установить наличие «пробки».

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
