Принцип работы и правила монтажа коллектора отопления

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

Но специалисты сходятся в одном авторитетном мнении, что такая система никак не подходит для отопления квартир. Это обусловлено сложностью реализации проекта за счет того, что в жилое помещение обычно подведено два или более стояков.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

  1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
  2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
  3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
  4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Выбор труб

До начала работ, непосредственно связанных с созданием системы теплоснабжения, требуется выполнить согласования основных параметров трубопроводов. Прежде всего, источник тепловой энергии, входы и выходы в коллектор, а также трубопровод должны быть одного диаметра. В противном случае при использовании труб разного диаметра применяют переходники. Их установка требует дополнительных материальных затрат и времени для проведения монтажа.

Трубы подачи и обратки, по которым движется жидкий теплоноситель, делают из разных материалов, но специалисты рекомендуют пользоваться полипропиленовыми трубами (подробнее: «Монтаж системы отопления из полипропиленовых труб своими руками «).

Их преимущество заключается в доступности, практичности и простоте использования при проведении монтажных работ. Подбор труб из полипропилена следует выполнять на основе гидравлических расчетов.

Несоблюдение требуемых диаметров для труб приводит к таким негативным последствиям как:

  • нарушение циркуляции теплоносителя;
  • завоздушивание отопительного контура;
  • неравномерный обогрев.

Выбор труб для системы отопления для жилого дома или квартиры

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 50С -75С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 30С -40С.

При монтаже коллекторной схемы давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-120С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 110С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать , например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 95С. Допускается кратковременное повышение температуры до 110С.

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Зачем нужен распределительный коллектор системы отопления

Сложная и разветвленная система отопления с жидким теплоносителем подразумевает правильную организацию движения потоков по многочисленным контурам. Только в этом случае обогрев дома будет эффективным и управляемым. Но не ставить же в каждую комнату отдельный котел – гораздо проще использовать в схеме коллекторы, которые раздадут нагретый поток с требуемыми показателями на отопительные приборы. Они не только смогут управлять температурой циркулирующей жидкости, но и обеспечат ее равномерную подачу на все подключенные ветки.

Распределительный коллектор внешне напоминает полую объемную гребенку, в основание которой поступает общий поток теплоносителя, а потом разделяется на отдельные рукава в боковых патрубках и отправляется по всем действующим каналам. Точно такой же узел собирает обратно всю отработанную жидкость и подает ее на котел, замыкая цикл. Благодаря этой схеме один водонагреватель можно подключать к отопительным приборам с различными характеристиками: к емкости накопителя ГВС, теплым полам, классическим радиаторам.

Каждый патрубок коллектора оснащается клапанами с термостатическими головками. В зависимости от заданных показателей нагрева они дозируют горячую и холодную воду в тех системах, где требуется ее предварительное смешивание. Например, теплый пол работает всего при +40-50 °С, а для настенных радиаторов нужна температура не меньше +80 °С. Коллектор отопления должен пропустить горячий поток на батареи без изменений, а в секциях для напольных ниток разбавить его холодной водой. Для этого клапан подачи на своем участке частично перекрывает «красную» трубу, уменьшая ее сечение.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Использование гребенки упрощает конструкцию разветвленной системы, отказавшись от дополнительных насосов и термостатических клапанов. Все, что необходимо для нормальной работы обогрева, оказывается собранным в одном месте – так легче настраивать и обслуживать сложный контур. Кроме того, практически любой распределительный коллектор имеет встроенный концевой воздухоотводчик, который позволяет удалять из труб пузырьки, снижающие эффективность отопления.

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

  1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
  2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
  3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

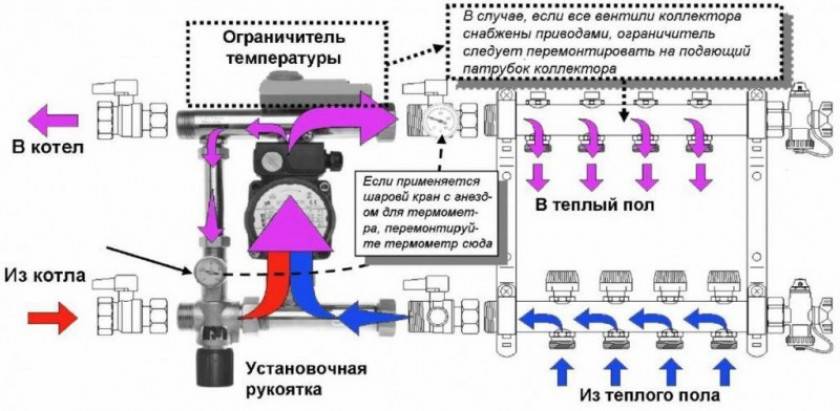

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Варианты гребенок в зависимости от конструкции

Если вам необходима водопроводная гребенка для дома, то собрать её можно и самостоятельно. Данное устройство представляет собой простую конструкцию. Наиболее простой вариант гребёнки — это труба, на которой есть несколько выходов. Количество выходов зависит от ваших потребностей и может варьироваться от двух, до четырёх. С помощью такого приспособления можно запросто разводить воду в системе водоснабжения, причём собрать коллектор можно самостоятельно из подручных материалов.

Существует и более сложный вариант устройства. Такие устройства используются на тех участках водопровода, которые предназначены для распределения множества потоков воды. И такие гребёнки имеют шаровые краны, а также запорную регулировочную арматуру для каждого отвода. Такое устройство уже более серьезное, самостоятельно собрать его не получится. Однако и степень надёжности у такого устройства также на порядок выше. Краны могут находиться в двух положениях — либо включено, либо выключено. Что же касается необходимости использования запорной арматуры, то данный элемент конструкции позволяет регулировать напор на точках водозабора.

Некоторые специалисты считают, что подобные варианты устройств являются наиболее долговечными, а также надёжными и очень удобными в использовании. Безусловно, так и есть, однако стоимость устройств также значительно отличается от стоимости простых моделей. И это даже не самый навороченный вариант устройства, ведь сегодня можно купить гребенку с различными датчиками, а также есть модели гребенок для систем отопления или же для горячего водоснабжения.

Если вы планируете купить гребенку для дома, то вам необходимо для начала посчитать сантехнические приборы. В случае если в вашем доме больше четырёх сантехнических приборов вместе с точками водозабора, то вам необходимо использовать сразу несколько гребенок. Они соединяются между собой и позволяют использовать водопровод максимально эффективно. Вы получаете одинаковый напор на каждой точке водозабора, при этом поток воды стабилизируется, и вероятность прорыва всего водопровода значительно уменьшается.

Достоинства и недостатки коллекторного отопления

Коллекторное отопление в квартире или частном доме имеет плюсы и минусы. Среди преимуществ этой системы необходимо отметить:

  1. Ремонтопригодность. При обнаружении поломки можно с легкостью отключить отдельно взятый участок трубопровода, не прерывая полностью работу системы.
  2. Можно применять трубы небольшого сечения. Поскольку каждая выходящая из распределителя ветка питает только один радиатор, то для ее прокладки есть возможность выбрать трубы небольшого сечения, при этом их можно с легкостью расположить в стяжке.
  3. Простота эксплуатации. За счет того, что у каждого прибора автономное управление, у владельца дома появляется возможность устанавливать температуру в любой конкретной комнате. А если необходимо, то отключать в помещении приборы отопления. Причем температура в остальных комнатах останется прежней.
  4. Можно установить коллекторную систему отопления частного дома своими руками.

Затраты экономического плана – один из минусов данного отопления

Для того чтобы создать несколько веток, которые имеют различные характеристики, например разное давление теплоносителя, используют распределительную разводку с гидравлическим компенсатором. Гидрострелка — это вместительная труба, где к выходам подсоединено несколько независимых веток.

За счет того, что подогретая вода с минимальными потерями доходит к радиаторам, увеличивается КПД системы. Это позволяет уменьшать мощность котла, экономя затраты на топливо.

Отопительная система имеет и недостатки. Главные из них:

  1. Расход труб. В отличие от классического подсоединения расход труб во время обустройства коллекторной схемы повышается в 2−3 раза. Отличие в затратах обусловлено количеством задействованных помещений.
  2. Требуется наличие циркуляционных насосов, что повлечет дополнительные материальные вложения.

Если что-то случится с трубами, придется вскрывать пол

Также недостатком является зависимость от электроэнергии: даже при работающем котле во время отключения электричества радиаторы останутся холодными. Поэтому эти системы не советуют использовать в тех районах, в которых отключение электричества — частое явление.

Виды крепления

Первый вид — крепление под ручку.

Подобный блокиратор для окон состоит из двух предметов: гребенки и штифта (фиксатора), он крепится возле оконной ручки, а сама же гребенка устанавливается на неподвижной основе (раме). Гребенка может подниматься или опускаться, занимая минимальное количество пространства в опущенном виде.

Фиксатор

Бывают гребни, которые нельзя до конца опустить или поднять, но это не самый лучший вариант, так как они все время цепляются за шторы.

При выборе фиксатора всегда делайте акцент на то, чтобы его отверстия совпадали с отверстием для винтов в ручке.

Второй вид — крепление в наплав створки.

Самые востребованные модели

1. Oventrop Multidis SF.

Дюймовая гребенка отопления предназначена для организации обогрева водяным теплым полом. Изготавливается из инструментальной стали, отличающейся высокой износостойкостью. Основные характеристики:

  • допустимое давление в контуре – 6 бар;
  • температура теплоносителя – +70 °С.

Серия выпускается с вентильными вставками М30х1.5, а также может оснащаться расходомером для подключения контуров, расположенных в разных помещениях. Бонус от производителя – шумоизолированные хомуты крепления. Количество одновременно обслуживаемых веток – от 2 до 12. Цена, соответственно – 5650-18800 рублей.

Для работы с высокотемпературными приборами Oventrop предлагает использовать распределительный коллектор системы отопления из нержавейки Multidis SH с краном Маевского. Конструкция выдерживает уже 10 бар при +95-100 °С, пропускная способность гребенки – 1-4 л/мин. Впрочем, у изделий на 2 контура показатели немного слабее. Стоимость гидрораспределителей Oventrop SH колеблется в диапазоне 2780-9980 рублей.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

  • HKV – латунный коллектор теплого пола. Держит напор в 6 бар в диапазоне +80-95 °С. Rehau в исполнении D дополнительно оснащается ротаметром и краном для заливки системы.
  • HLV – распределительная гребенка отопления, предназначенная для радиаторов, хотя ее характеристики идентичны описанию HKV. Разница лишь в комплектации: здесь уже предусмотрен евроконус и возможность резьбозажимного соединения с трубами.

Также производитель Rehau предлагает купить отдельные гребенки Rautitan с тремя выходами под монтаж трубопровода при помощи надвижных гильз.

Распределительный коллектор отопления из стали с антикоррозионным покрытием. Работает в системах с температурой до +110 °С при напоре 6 бар и прячется в специальный теплоизолирующий кожух. Пропускная способность каналов гребенки – 3 м3/ч. Здесь выбор конструкций не слишком богат: возможно подключение только от 3 до 7 контуров. Стоимость таких гидрораспределителей составит от 15 340 до 252 650 рублей.

Коллекторы из нержавейки выпускаются еще более скромным ассортиментом – на 2 или 3 контура. При тех же характеристиках их можно приобрести за 19670-24940 рублей. Самая функциональная линейка Meibes – это серия RW, где в комплекте уже идут различные соединительные элементы, термостаты и ручные вентили.

  • F – на подаче встраивается расходомер;
  • BV – имеет четвертные краны;
  • С – предусматривает наращивание гребенки через ниппельное соединение.

Каждый коллектор отопления Данфосс допускает давление в системе 10 атм при оптимальной температуре (+90 °С). Интересна конструкция кронштейнов – они фиксируют парные гребенки с небольшим смещением относительно друг друга для более удобного обслуживания. При этом все вентили оснащены пластиковыми головками с нанесенной разметкой, что позволяет выставлять их положение вручную без применения инструментов. Цена моделей Данфосс в зависимости от количества подключаемых контуров и дополнительных опций изменяется в пределах 5170 — 31 390.

Коллектор отопления можно выбрать под евроконус с отводами на 1/2″ или 3/4″ либо с метрическим резьбовым соединением. Гребенки Far выдерживают напор до 10 атм при температуре не выше +100 °С. А вот количество выходных патрубков невелико: от 2 до 4, но и цена самая низкая из всех товаров, рассмотренных в нашем обзоре (730-1700 рублей за непарный распределитель).

Советы по выбору

Несмотря на кажущуюся простоту гребенок, подбирать их нужно, опираясь сразу на несколько технических параметров:

1. Напор в системе – от этого значения зависит, из какого материала может изготавливаться распределительный коллектор.

2. Пропускная способность должна быть достаточной, чтобы подключенные контуры отопления не «голодали» от недостатка теплоносителя.

3. Энергопотребление узла смешивания – как правило, его определяет суммарная мощность циркуляционных насосов.

4

Возможность добавления контуров – на этот параметр стоит обращать внимание, только когда в будущем планируется строительство дополнительных объектов, нуждающихся в обогреве

Количество патрубков на гидрораспределителе должно соответствовать числу подключаемых веток (отопительных приборов). В некоторых случаях лучше установить несколько коллекторов, например, в двухэтажном доме – по одному блоку на каждом уровне. Также допускается монтаж непарных гребенок в разных точках: один на подаче, другой на обратке.

Напоследок специалисты и опытные монтажники в своих отзывах советуют не экономить на покупке хорошего коллектора. Чтобы он служил долго и не доставлял особых проблем, имя на коробке должно быть известным.
