Корректор газа: функции и периодичность проверки устройств корректировки объема топлива

Технические характеристики

Таблица 3 – Метрологические характеристики

Наименование характеристики

Значение

Максимальная частота выходных импульсов от счетчика газа, Гц

2

Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс

±1

Диапазон измерений абсолютного давления газа, МПа

от 0,09 до 1

Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении абсолютного давления газа, %

±0,15

Диапазон измерений температуры газа, °С

от -20 до +50

Пределы допускаемой абсолютной погрешности при измерении температуры газа, °С

±0,3

Пределы допускаемой относительной погрешности вычислений объема природного газа при стандартных условиях, обусловленные программной реализацией алгоритмов, %

±0,05

Наименование характеристики

Значение

Параметры природного газа:

– диапазон изменений абсолютного давления газа, МПа

от 0,183 до 0,307

– диапазон изменений плотности природного газа при стандартных

условиях, кг/м3

от 0,6934 до 0,7323

– диапазон изменений молярной доли азота, %

от 0,77 до 1,95

– диапазон изменений молярной доли диоксида углерода, %

от 0,122 до 0,660

Условия эксплуатации:

– диапазон температур окружающего воздуха, °С

от -25 до +55

– относительная влажность при температуре +35 °С, %

до 85

– атмосферное давление, кПа

от 84 до 106,7

Срок работы батареи (питание от внутреннего источника), лет

5

Электропитание, В

литиевая батарея

3,6

Маркировка взрывозащиты

0ExiaIICT4X

Габаритные размеры электронного блока, мм, не более

– длина

222

– ширина

145

– глубина

86

Масса, кг, не более

– электронного блока

1,5

– преобразователей

0,5

Средний срок службы корректора, лет

15

Средняя наработка до отказа корректора, ч

70000

Общие сведения

Термокорректор – деталь, изготовленная из материала высокой теплоёмкости, или его функцию выполняет электронная микросхема. Теплоёмкость – сглаживание перепадов температуры, а электроника позволяет учитывать плотность потока. Основная функция – стабилизация показателей учётного механизма.

Термокорректор поставляется отдельно или им оснащены устройства, предназначенные для установки на улице (частный дом, дачные массивы, разрозненные потребители с незначительной площадью помещения – небольшие турбазы). Также его установка рекомендована в больших помещениях, в которых наблюдаются отрицательные температурные значения.

Корректоры учёта природного газа устанавливаются на электронные и механические учётные приборы. Основная цель – повышение точности учёта. Если устройство оснащено термокорректором, к такому потребителю не применяются коэффициенты, изменяющиеся зависимо от времени года. Наличие термокорректора не влияет на поверочные сроки, габариты. Пометка об установке вносится в соответственный акт.

Также нужно учитывать максимальную потребительскую нагрузку. Она не должна превышать, указанную в документации пропускную способность.

Перед установкой —  убедится, что паспортное значение минимальных температур ниже минимально возможной в данном регионе. Оптимальный вариант -40–+50°C.

Периодичность проведения поверки

Выполнение поверочной проверки справедливости измерений, осуществляемых прибором коррекции потребленного объема природного газа, требуется раз в 5 лет (при условии технической исправности корректора в течение этого периода).

Требования по межповерочному интервалу для корректирующего устройства и газового счетчика необязательно одинаковые. Периодичность поверки всего комплекса зависит от прибора в его составе, который требуется поверять чаще

Методы поверки разрабатываются производителями корректирующих приборов с  обязательным согласованием в ФГУП «ВНИИМС» или региональных ФБУ «ЦСМ». Право исполнения поверочных испытаний предоставляется государственной метрологической службе (ФБУ «ЦСМ») или частным метрологическим службам, имеющим соответствующий аттестат Росаккредитации.

Поверка

осуществляется по документу МП 208-003-2018 «Корректор объёма газа CORUS. Методика поверки», утвержденному ФГУП «ВНИИМС» 02.02.2018 г.

Основные средства поверки:

–    калибратор температуры RTC-157 B (регистрационный номер 46576-11), диапазон воспроизведения температуры от минус 45 до 155 °C, погрешность установления заданной температуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобразователем STS-200 не более ±0,011 °C;

–    манометр грузопоршневой МП-6 (регистрационный номер 52189-12), диапазон задания давления от 0,06 до 0,6 МПа, класс точности 0,02;

–    калибратор MCX-II (регистрационный номер 21591-07), диапазон задания частоты импульсов от 0,01 до 10 кГц;

–    барометр БРС-1М-1 (регистрационный номер 16006-97), диапазон измерений абсолютного давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±33 Па.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт корректора или на свидетельство о поверке и на пломбы, устанавливаемые на две защитные пластины, блокирующие доступ к процессорной плате и блоку метрологических компонентов платы ввода/вывода.

Порядок замены газового счетчика в частном доме и в квартире

Менять газовый счетчик самостоятельно запрещено. Этим занимаются специалисты-газовщики, обладающие правом на проведение работ по замене измерительных приборов.

Собственноручная замена счетчика чревата серьезными последствиями. Это опасно!

Как заменить газовый счетчик? Алгоритм будет следующий.

Шаг 1. Необходимо обратиться в территориальную управляющую компанию, которая занимается газовыми сетями. Вам следует написать заявление и предоставить требуемые документы.

Шаг 2. Специалисты газовой службы оценивают технические характеристики для установки измерительного прибора в помещении

При этом обращается внимание в том числе и на подводку газовых сетей в частный дом или квартиру

Шаг 3. Приобретение счетчика в специализированных магазинах. Лучше доверить это специалисту, который точно знает, какой счетчик покупать. Существует множество нюансов, которые неосведомленный человек может не знать. Уточнить стоимость замены газового счетчика нужно в компании, которая будет производить установку. Цену на замену газового счетчика специалисты смогут озвучить после изучения технических данных газопровода в вашем доме.

Шаг 4. После того, как замена газового счетчика будет произведена, следует все тщательно проверить. Если собственника все устраивает, необходимо подписать акт выполненных работ.

Шаг 5. Заключительный этап после замены газового счетчика – опломбирование. Без этой процедуры измерительный прибор не может быть введен в эксплуатацию.

При демонтаже старого газового счетчика собственнику следует зафиксировать последние показатели, чтобы в дальнейшем передать их в управляющую компанию.

Газовый измерительный прибор монтируется в соответствии с установленными требованиями. Он может располагаться на расстоянии 80 см от другого газового оборудования. Высота размещения над полом должна быть не менее 1,2 м.

Цели коррекции показаний счетчика природного газа

Отметим, что хотя паспортный диапазон рабочих температур расходомера может быть +/- 40 о С, к повышающему цену газового топлива температурному коэффициенту это никакого значения не имеет.

Правила гражданского газоснабжения на коммунально-бытовые цели за №549 утверждают потребность умножения насчитанного счетчиком объема потребленного метана на коэффициент приведения к стандартным условиям (обозначение — Vп), нормированным ГОСТ 2939-63:

  • температура газа — 20 о С (также 293,15 о К);
  • давление газа — 760 мм ртутного столба (также 101,325 кН/м 2 );
  • влажность газа — равна нулю.

Поскольку «уличные» температуры за календарный год меняются, к потребленному объему газа применяются различные коэффициенты приведения к «газовому стандарту» — в зимние месяцы они всегда выше.

Значения этих коэффициентов устанавливаются Федеральным агентством метрологии. В частности, с 2019 года в регионах России действуют температурные коэффициенты, определенные приказом за №1053.

Чтобы избежать умножения потребленного объема на установленный нормами региональный коэффициент, домовладелец должен выбрать для учета газопотребления расходомер, оснащенный термокомпенсатором.

Местоположение счетчика газа — внешнее (вне дома) или внутреннее (в техническом помещении) — значения не имеет. Тут либо оплата потребленного объема метана с учетом температурного коэффициента, либо установка расходомера по газу со встроенным термокомпенсатором.

Компенсирующее температурные перепады газового топлива устройство является биметаллической пластинкой, встроенной в механизм измерения объема при проходе метана через счетчик. Под воздействием температуры природного газа пластинка изгибается определенным образом и влияет на процесс учета газопотребления так, чтобы показания соответствовали стандартным условиям состояния топлива.

Особенности установки корректора

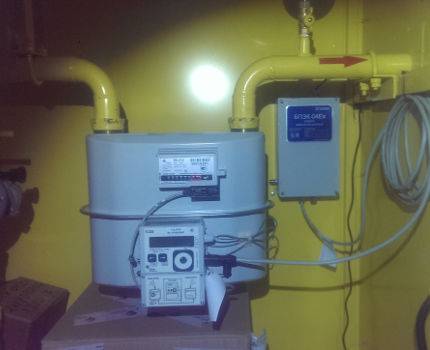

Прибор коррекции учетных характеристик по метану подключается к расходомеру, оснащенному импульсным выходным сигналом (частотный диапазон до 2-8 Гц, вес импульса 0,01-100 м3). Также допустимо подключение к газовому счетчику с позиционно-кодирующим механизмом (энкодером), установленным в счетной голове.

Физическое закрепление прибора коррекции (стандартизации) данных потребленного объема газового топлива выполняется на корпусе счетчика (при наличии монтажного места), на кронштейне, либо на стене. Коррекционное устройство весит обычно до 3 кг.

Обязательно заземление корректора с использованием прямоугольной шины сечением от 4 мм2. Внешние устройства подключаются к прибору экранированным кабелем с сечением жилы от 0,25 мм2, длиной не более 10 м.

Способы интеграции расходомера с корректором

В первом варианте элементы контроля за газопотреблением поставляются отдельно: газовый счетчик с электрическим выходом (к примеру, пара геркон-магнит); датчик давления, имеющий унифицированный токовый выход; датчик температуры (электронный термометр сопротивления); корректирующий прибор для стандартизации характеристик потребленного объема газа.

Если европейские модели подобных устройств в основном одноканальные, то отечественные приборы чаще рассчитаны на два канала и более (т.е. на два расходомера и больше)

Объединенные в комплекс, эти устройства образуют единую систему средств измерения. Однако пользоваться ею в этом качестве можно лишь после согласования с местным подразделением Госстандарта. Преимущество данного комплекса – допустимость стандартизации показаний от нескольких газовых счетчиков (т.е. от нескольких вводов газопровода).

Недостатком подобной системы является различные сроки поверки ее элементов, среди которых наиболее часто потребуется поверять датчики температуры и давления. Проще будет не выполнять поверку последних, а попросту заменять новыми. Общее преимущество такого измерительного комплекса – его конечная стоимость ниже, чем у заводской многоканальной системы.

Во втором варианте измерительный комплекс создается целиком на предприятии-изготовителе

Здесь важно подобрать систему с близким межповерочным сроком элементов. К примеру, у ротационного газосчетчика ЛГК-Ех срок поверки – два года, а у корректора и датчика давления – 5 лет

Это означает потребность выполнения поверки всего комплекса 2,5 раза за пятилетний интервал использования, что неудобно и невыгодно.

Как настроить прибор?

Задание константных сведений не требуется, они введены на предприятии-изготовителе устройства. Т.е. после установки и подключения проводов к источнику данных (газовому счетчику) корректор полностью готов к работе.

Доступ к изменению данных корректора поделен между тремя сторонами –  метрологическая служба, газоснабжающая организация, с которой заключен договор на обслуживание, и потребитель. У каждой стороны имеется свой код (восьмизначная комбинация цифр), открывающий доступ к программному меню устройства.

Потребителю предоставлен низший приоритет доступа, а наивысший – метрологической организации. Фактически пользователю доступно лишь управление выводом данных на интерфейс прибора – полный или краткий режим отображения.

Внесение изменений в требуемые для вычисления объема потребленного газового топлива параметры («метрологическая» часть ПО) допускается только при официальной калибровке, выполняемой исключительно при поверке корректоров объема природного газа. Кнопку калибровочного замка защищает навесная пломба (легкоразрушаемая!).

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Корректоры объема газа (в дальнейшем – корректоры) предназначены для измерения температуры и приведения объема, измеряемого счетчиком газа к стандартным условиям в зависимости от температуры и коэффициента сжимаемости газа.

Область применения – корректоры совместно со счетчиками газа, используются в промышленных установках, магистральных трубопроводах, в системах энергоснабжения для коммерческого учета.

ОПИСАНИЕ

Корректор обеспечивает приведение результатов измерений счетчика газа к нормальным условиям в соответствии с измеренными и стандартными значениями температуры и коэффициентами сжимаемости газа. При этом стандартные температура, давление и коэффициент сжимаемости (К), соответствуюш;ие нормальным условиям, задаются программным путем.

Корректор ТС210 обеспечивает коррекцию объема в зависимости от температуры и коэффициента сжимаемости газа.

Ввод исходных данных в память корректора производится с помош:ью компьютера.

На индикаторе высвечиваются значения объема, расхода, коэффициента преобразования, давления, температуры и коэффициента коррекции, коды ошибок и другая необходимая информация.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения температуры рабочей среды, °С

минус 30 плюс 60

Пределы допускаемой относительной погрешности при вычислении объема, приведенного к стандартным условиям, %

±0,2

Пределы допускаемой относительной погрешности при измерении температуры, %

±0,1

Дисплей

8 разрядный

Коэффициент преобразования сигнала счетчика газа, имп/м

0,01; 0,1; 1; 10; 100

Величина абсолютного давления, не более, МПа

0,6

Частота входного сигнала, не более, Гц

2

Тип преобразователя температуры

PtSOO

Температура окружающей среды, °С

минус 30 плюс 60

Выходной импульсный сигнал:

– максимальное внешнее напряжение, В

– максимальный ток нагрузки, мА

– максимальная частота, Гц

– число одновременно подключенных каналов, шт.

30 250 2

2

Напряжение питания, В

1 литиевая батарея 3,6

Степень заш:иты от проникновения пыли и воды

IP65

Габаритные размеры, мм, не более

135 X 155 X 60

Масса, кг, не более

0,6

Средняя наработка на отказ, ч

12000

Средний срок службы, лет, не менее

12

ЗНАК УТВЕРЖДЕНИЯ ТИНА

Знак утверждения типа наносится на шильдик методом фотопечати, закрепляемый на корпусе корректора, на титульном листе паспорта – типографским способом.

КОМПЛЕКТНОСТЬ

КОМПЛЕКТНОСТЬ

Наименование

Кол.

Примечание

Корректор ТС210

1

Руководство по эксплуатации

1

Паспорт

1

Комплект монтажных частей

1

По согласованию с

(КМЧ)

заказчиком

ПОВЕРКА

Поверку корректора проводят по методике ” Корректоры объема газа ТС210. Методика поверки”, являющейся приложением к руководству по эксплуатации и утвержденной руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» в ноябре 2004 г. Межповерочный интервал – 5 лет.

ОСНОВНОЕ ПОВЕРОЧНОЕ ОБОРУДОВАНИЕ Термостат водяной типа ТВ-4 для воспроизведения температур в диапазоне от О до 95°С. Криостат типа ГСП-5 для воспроизведения температур в диапазоне от – 200 до 0°С. Еенератор импульсов типа Г6-27, диапазон 10 10″ с, амплитуда 1- -10 В, погрешность амплитуды импульсов не более 0,2 мВ.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 30319.2 “Газ природный. Методы расчета физических свойств”.

ГОСТ Р 513330.0 «Электрооборудование взрывозащищеппое. Общие технические требования и методы испытаний»

ГОСТ Р 513330.10 «Электрооборудование взрывозащищенное. Искробезопасная электрическая цепь»

Технические условия “Корректор объема газа ТС210” ТУ 4213- 027-48318941-2004 (ЛГТИ.407228.010ТУ).

ЗАКЛЮЧЕНИЕ

Тип “Корректоры объема газа ТС210” утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа и метрологически обеспечен при выпуске из производства и в эксплуатации.

Сертификат соответствия № РОСС Ки.ГБ04.В00268 , выдан Центром сертификации «СТВ» per. номер РОСС Ки.001.11ГБ04.

Цели коррекции показаний счетчика природного газа

Отметим, что хотя паспортный диапазон рабочих температур расходомера может быть +/- 40оС, к повышающему цену газового топлива температурному коэффициенту это никакого значения не имеет.

Правила гражданского газоснабжения на коммунально-бытовые цели за №549 утверждают потребность умножения насчитанного счетчиком объема потребленного метана на коэффициент приведения к стандартным условиям (обозначение – Vп), нормированным ГОСТ 2939-63:

  • температура газа – 20оС (также 293,15оК);
  • давление газа – 760 мм ртутного столба (также 101,325 кН/м2);
  • влажность газа – равна нулю.

Поскольку «уличные» температуры за календарный год меняются, к потребленному объему газа применяются различные коэффициенты приведения к «газовому стандарту» – в зимние месяцы они всегда выше.

Значения этих коэффициентов устанавливаются Федеральным агентством метрологии. В частности, с 2019 года в регионах России действуют температурные коэффициенты, определенные приказом за №1053.

Поскольку при газификации частного сектора нередко используется простейшая распределительная схема (воздушка), то охлаждение метана, повышенный отбор топлива и падение давления в газопроводе – дело обычное. Поэтому ставить прибор в ГРП бесполезно

Чтобы избежать умножения потребленного объема на установленный нормами региональный коэффициент, домовладелец должен выбрать для учета газопотребления расходомер, оснащенный термокомпенсатором.

Местоположение счетчика газа – внешнее (вне дома) или внутреннее (в техническом помещении) – значения не имеет. Тут либо оплата потребленного объема метана с учетом температурного коэффициента, либо установка расходомера по газу со встроенным термокомпенсатором.

Компенсирующее температурные перепады газового топлива устройство является  биметаллической пластинкой, встроенной в механизм измерения объема при проходе метана через счетчик. Под воздействием температуры природного газа пластинка изгибается определенным образом и влияет на процесс учета газопотребления так, чтобы показания соответствовали стандартным условиям состояния топлива.

Поверка газовых анализаторов в России

Измерительные приборы, подпадающие под государственный надзор, осматривают на соответствие метрологическим характеристикам. Простым гражданам и предпринимателям следует знать, что с 2008 года деятельность в этой сфере регламентирует Федеральный закон № 102 «Об обеспечении единства измерений». Газовый анализатор или другое устройство учета поверяют с определенной частотой, обычно 1 раз в год.

Подготовка к поверке газового измерителя

Поверочные газовые смеси (ПГС) в баллонах выдерживают в течение суток в помещении для поверки. Сам газоанализатор хранят там по крайней мере 2 часа. Одновременно готовят средства осмотра, о чем идет речь в эксплуатационной документации.

Исходя из документов и руководства по эксплуатации конкретного изделия, проверяют комплектацию анализатора, после чего устройство готовят к работе. Подготовительные меры — составляющая методики поверки для любого вида газоанализатора, в технической документации она соответствует 5-му пункту.

Поверочные газовые смеси есть в большом разнообразии на рынке, но для поверочных работ используют только государственные стандартные образцы (ГСО)

Суть поверки сводится к тому, что ПГС пропускают через газоанализирующее оборудование с нужной скоростью. При количестве баллонов больше чем 1 применяют многоходовый кран. Состав переключают простым поворотом крана.

Последовательность осмотра оборудования

Поверку начинают с внешнего осмотра, и во внимание берут видимые проблемы и повреждения. Смотрят также на четкость надписей на передней панели, состояние резьбы на штуцерах

По инструкции на конкретный газоанализатор проводят проверку на исправность.

В процессе газовая смесь будет проходить через редуктор и попадать в линию к датчику. Проверка подойдет к логическому завершению, когда специалист определит основные показатели метрологических характеристик: погрешности в измерениях, а также вариации показателей при разном содержании газов.

Поверяющая организация выдаст свидетельство или оставит на устройстве клеймо. Из-за особенности конструкции некоторых газоанализаторов отметку порой ставят прямо на бумажный документ.

Различают 5 видов поверки:

  • первичная;
  • периодическая;
  • внеочередная;
  • инспекционная;
  • экспертная.

Первичную реализуют перед началом эксплуатирования анализатора. Также после ремонта владельцам придется повторить процедуру.

Периодические проверки выполняют по плану. Графики указывают в документации, а составляют эти расписания метрологические службы предприятий. После того как план одобрит Росстандарт, его еще должен будет утвердить руководитель фирмы.

Для проведения поверки обращаются также в частные компании: последние идут навстречу по разным вопросам, а их данные могут пригодиться в спорных ситуациях

Внеочередная поверка понадобится в случае утери документа об осмотре оборудования, повреждениях или длительном простое устройства.

Также газовые анализаторы подлежат инспекционному осмотру. Это означает визит в рамках государственного метрологического надзора.

При разногласиях по метрологическим характеристикам прибегают к экспертной поверке. Ее может назначить прокуратура или суд, но иногда достаточно желания потребителя.

Нормативные ориентиры при поверке газоанализаторов

Приборы должны корректно работать при радиопомехах со значениями в пределах Норм 1-72-9-72. Что касается показателей самих газоанализаторов, то подпадать под нормирование при потребности может не только расход, но и скорость потока вместо него. Основную погрешность в случае чего заменяют на случайную и систематическую составляющие.

Метрологические нормы устанавливают в технических или стандартных условиях на определенный газоанализатор, в зависимости от сферы применения и с указанием условий для поверочных работ по ГОСТ 8.401-80. В нормальных условиях разность между крайними значениями измерений для допустимой основной погрешности выделяют в пределах 25 %.

Виды приборов учета газа

Специалисты выделяют следующие виды приборов:

Мембранный газовый счетчик.

Главная особенность таких устройств заключается в их высокой надежности и предельно простой конструкции. Такой счетчик газа с термокорректором имеет определенные недостатки. К примеру, большие размеры и необходимость часто диагностики. Сам по себе термокорректор в газовом счетчике, что это определенная деталь, которая стабилизирует показания газа при температуре, отличающейся от нормы.

Электронный газовый счетчик.

Такие приборы отличаются довольно высокой точностью и небольшими размерами. Кроме того, проверять их нужно довольно редко. Главный минус такого прибора учета газа заключается в его стоимости.

Ротационный газовый счетчик.

Прибор учета газа с термокоректором такого типа довольно небольшого размера, он не издает сильный шум, что также является один из его плюсов. Недостаток такого изделия заключается в необходимости периодической проверки. Чаще всего такие приборы используются в промышленности, однако, в последнее время уровень их популярности для бытового использования значительно увеличился.

Объемный газовый счетчик.

Такие устройства выгодно отличаются от других высокой пропускной способностью, а также доступной ценой. Периодичность проверки таких изделий составляет 1 раз в 10 лет. Главный недостаток это большие размеры.

Выводы и полезное видео по теме

Как пользоваться меню прибора коррекции объема потребляемого газа (на примере EK270):

Как устроен прибор стандартизации объема метана внутри (на примере СПГ 741):

Как читать и настраивать параметры в меню корректора (на примере СПГ 761):

С дооборудованием газового расходомера корректором экономия расходов по потребленному газу будет заметна, если потребление голубого топлива составляет более 4 кубометров за час. Ведь если со слабым давлением в снабжающем домохозяйство газопроводе приходится мириться, то переплату за несуществующие объемы потребления газа терпеть совершенно незачем.

Хотите поделиться собственным опытом в использовании корректора расхода газообразного топлива? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Не исключено, что ваши рекомендации будут полезны посетителям сайта.
