Ливневая канализация своими руками – пример выполнения работ от «А до Я»

Монтаж ливневой канализации

Схема проработана, расчёты выполнены, все элементы системы закуплены. На первом этапе монтируют желоба и трубы на крыше.

Следующим этапом является разметка будущей системы на участке: с рулеткой, колышками и верёвочками. Наметив прокладку трассы и установку пескоуловителя, колодцев и коллектора, приступают к земляным работам.

Лотки линейной канализации, укладываемые на дорожки с покрытием, монтируются с учётом подготовки подушки так, чтобы их верхний край не выступал над плиткой, асфальтом или булыжниками (уровень осушаемой поверхности). Лотки нужно установить в выкопанную и утрамбованную траншею на песчаную или песчано-цементную подложку. Так изделие будет надёжно зафиксировано и прослужит дольше. После установки лотков стыки между отдельными отрезками герметизируют и весь канал накрывают решёткой.

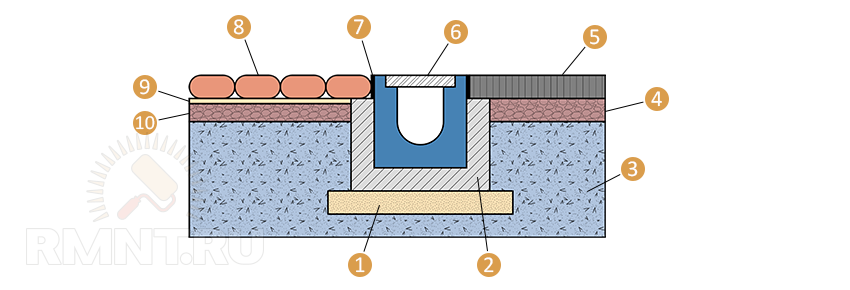

Схема укладки водоотводного лотка: 1 — песчаная подушка; 2 — бетонное основание; 3 — грунт; 4 — искусственное основание; 5 — асфальтобетонное покрытие; 6 — лоток водоотводный с решёткой; 7 — термошов (битум, герметик); 8 — тротуарная плитка; 9 — выравнивающий слой; 10 — основа

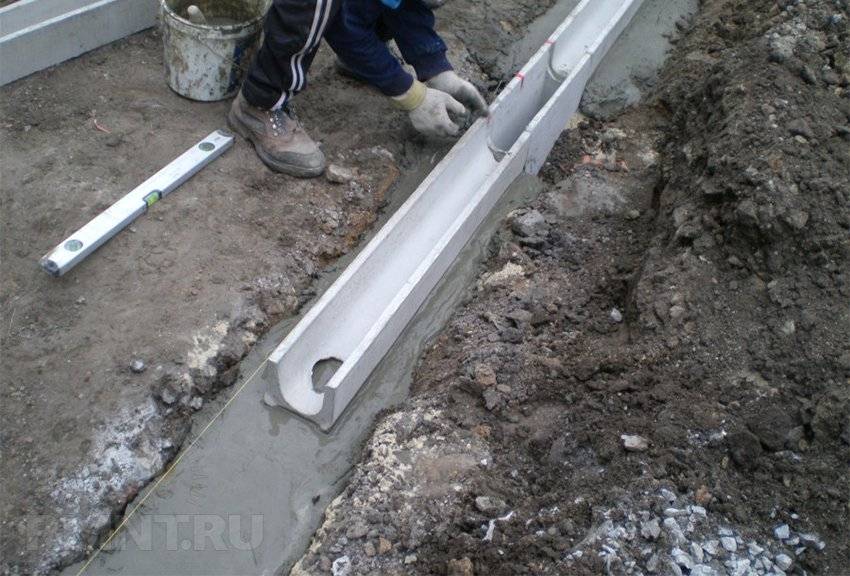

Важно! При укладке лотков не забывайте уровнем определять уклон в сторону коллектора.

Одновременно с лотками согласно схеме встраиваются в систему пескоуловители (на входе воды из лотка в трубу) и ревизионные колодцы.

Монтируют дождеприёмники, к которым присоединяют колено под небольшим уклоном, и выполняют закрытую разводку труб с фитингами до коллектора или места сброса воды. Трубы закрытой разводки укладывают в выкопанные траншеи на песчаную подушку.

При включении в сеть коллектора накопителя нужно убедиться, что он вкопан ниже уровня трубопроводов и теплоизолирован слоем песка и гравия.

Перед тем как укрыть разводку песком, плиткой, землёй или дёрном, нужно провести гидравлические испытания, обнаружить места протечек и устранить. Только после положительного результата теста системы закрывается.

Участок красивый, дом, строения и дорожки защищены от избытка влаги!

рмнт.ру

Разновидности

Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:

Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.

Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн

Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

  • Проезжая часть.
  • Автомобильные заправки.
  • Авто стоянки.
  • Автомагистрали.
  • Пешеходные зоны.

Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.

Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.

Из пластика

Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.

По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:

  • A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
  • B – 12,5 т. Для гаражных и парковочных сооружений.
  • C – до 25 т. Используются на автомагистралях и автомобильных заправках.
  • D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
  • E – до 60 т. Стоянки грузовой техники.
  • F – до 90 т. Используется в месте передвижения массивной спецтехники.

Совет! Делать выбор необходимо исходя из цели использования.

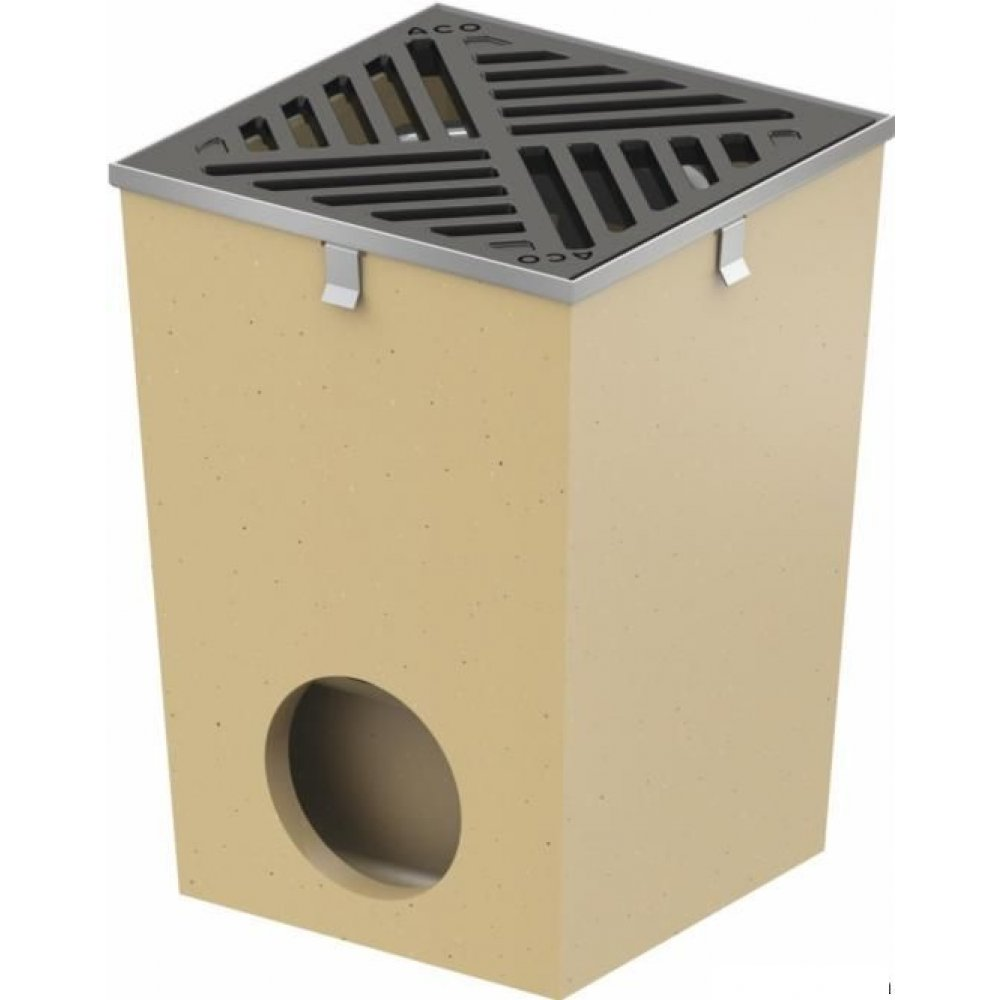

Из полимербетона

Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.

Полезно знать! Помимо всех перечисленных, также существует железобетонный, его изготовить не составит труда. Для этого необходимо иметь соответствующую форму. Хотя это потребует время, но так можно сэкономить семейный бюджет.

Как уложить дождеприемник своими руками

Системы размещают в доступных местах:

  • у жилого помещения;
  • вдоль дороги;
  • рядом с входной дверью;
  • ниже водопроводных труб;
  • в зонах, где сходятся уклоны — если местность неровная или имеются дорожки на возвышенности.

Если вам повезло и осадки редкое явление для вашего климата, участку не грозят потоки талых вод. В такой ситуации лучшее место для ливневки — рядом с домом. Прокладывайте дождеприемник под водопроводом.

Чтобы уложить ливневку своими руками, действуйте по схеме:

  • купите материалы;
  • подготовьте инструменты для работы;
  • выберите место;
  • вырежьте отверстие в устройстве;
  • установите дождеприемник в отмостку;
  • состыкуйте устройство и лоток водоотведения.

Какие материалы и инструменты понадобятся для монтажа

В процессе установки вам придется работать с твердыми материалами — гравием, щебнем, бетоном. Объем расходников определяют масштабы проекта:

  • размер канализации;
  • вместимость ливневки.

На примере пластиковой конструкции рассмотрим стандартный перечень материалов и инструментов:

  • готовый дождеприемник — купите его в любом строительном гипермаркете;
  • труба ПВХ — для стыковки с канализацией;
  • соединительные уголки;
  • набор муфт уплотнения;
  • тройник.

Инструменты:

  • болгарка;
  • уровень;
  • лопата;
  • молоток;
  • шпатель;
  • дрель или перфоратор.

Читайте еще: Водосток для крыши своими руками

Как вырезать отверстие в дождеприемнике

Большинство готовых моделей ливневок уже имеют отверстия для соединения с трубой канализации. Но у некоторых конструкций таких отверстий нет. Сделайте их самостоятельно.

Отверстие нужных размеров делают по предварительной разметке — обозначения наносят на все стенки колодца. Место стыковки высверливают сверлом по металлу. Диаметр — 0,8 см.

Следующий шаг — возьмите молоток и постучите им по внутренней стороне стенки колодца. Чтобы выбить заглушку и не повредить поверхность, работайте легко, без усилий.

Место шва между трубой и ливневкой обработайте герметиком.

Как выбрать лучшее место для установки дождеприемника

Где вы расположите систему, зависит от места расположения водостока. Чем меньше расстояние, тем лучше вода попадет в его центр.

Учитывайте различный уровень давления сточных вод — напор воды при ливне и небольшом дожде будет отличаться. Чем правильнее вы проведете все замеры и расчеты, тем эффективнее будет работать устройство.

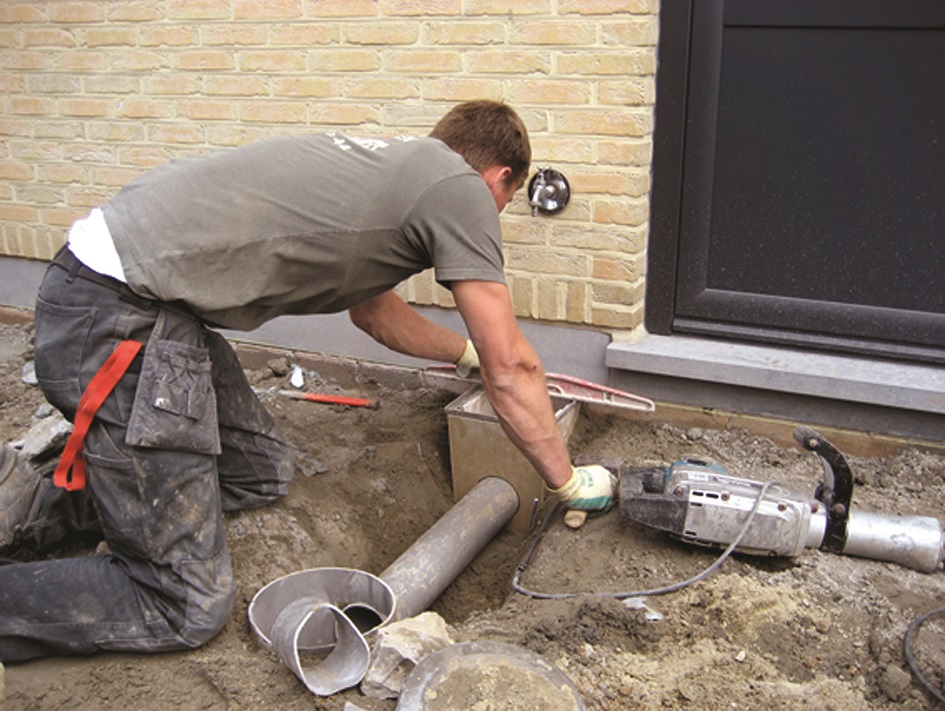

Особенности установки дождеприемника в отмостку

  • Функциональное предназначение отмостки — защитить фундамент строения от подтопления. Алгоритм установки:
  • выройте траншею;
  • разместите лотки;
  • монтируйте дождеприемники;
  • уложите покрытие в отмостки. Утрамбуйте дно колодца слива. Сделайте уклон. Глубину определяйте из расчета величины лотков. Расположите его так, чтобы верх был виден на поверхности, но не выходил за края траншеи;
  • положите на дно подушку из бетонного слоя. Высота — 8-10 см. Пока смесь не застыла, устанавливайте лотки;

  • насколько ровно они установлены, определите с помощью нити. Сверху будут крепиться решетки;
  • в участках под водостоком устанавливают ливневки, стыкуют их с трубами. Сверху монтируют пескозадерживатели;
  • по бокам траншеи делают опалубку. Прокладывают бетон между ней и лотком;
  • ждут, когда бетон схватится;
  • убирают опалубку;
  • кладут отмостку.

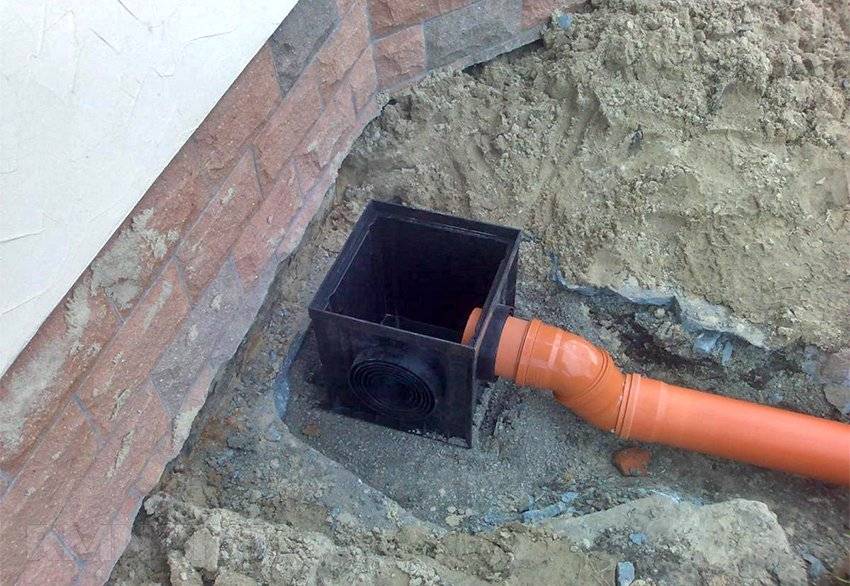

Как соединить дождеприемник с водоотводным лотком или дренажной трубой

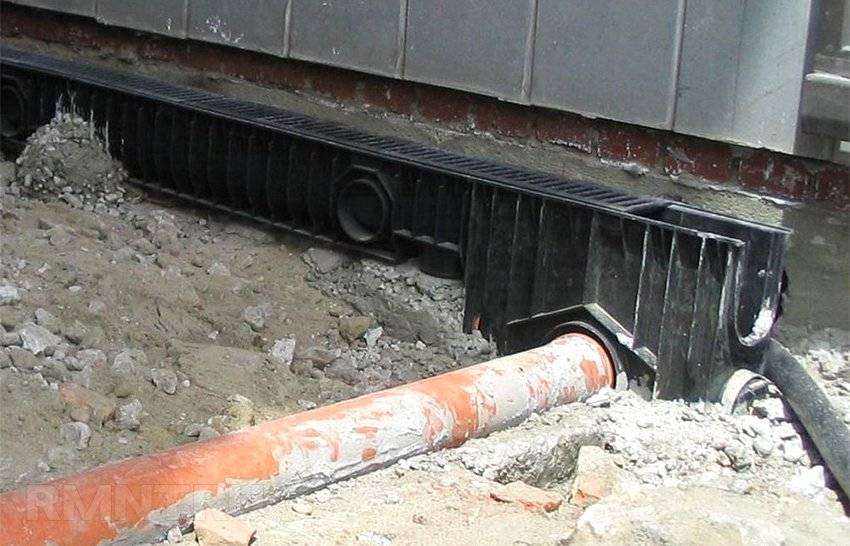

Соединение лотка и дождеприемника:

  • сделайте вертикальные пропилы на стенках конструкции;
  • прорежьте заглушку — как это сделать, мы рассмотрели выше;
  • воспользуйтесь соединительным уголком;
  • обработайте стыки герметиков.

Соединение с дренажной трубой:

  • вырежьте наружное дно дождеприемника;
  • установите устройство отверстием вверх;
  • соедините конструкцию с трубой и пройдитесь по шву герметиком.

Читайте еще: Прочистка ливневой канализации: пошаговая инструкция

Проектирование системы и устройство ливневой канализации в частном доме

Перед созданием любой системы водоотведения, необходимо заранее составить чертеж, подготовить планы территории и сделать подробные схемы конструкции. Иначе вы сильно осложните работу, наверняка на одном из участков ошибетесь с уклоном. Если вы не сможете сделать эффективно работающую систему, то лучше не начинать это дело, иначе вы зря израсходуете средства, а если вы изготовите слишком мощную ливневку – то потратите зря много денег.

Чтобы точно выполнить расчеты и подготовить проект, потребуются такие данные:

  • Среднее количество выпадающих осадков;
  • Частота выпадения осадков;
  • Толщина снега зимой;
  • Площадь кровли;
  • Площадь стока;
  • Характеристики почвы на участке;
  • Чертеж расположения подземных коммуникаций;
  • Расчет возможного количества сточных вод.

После этого производят расчеты по формуле Q = q20 *F*K, в которой:

  • Q – количество воды, которая должна быть удалена ливневой канализацией;
  • q20 – количество осадков (нужны данные для определенной местности);
  • F – площадь, с которой удаляются осадки;
  • К – коэффициент, на который влияет материал покрытия:
    • Щебень – 0,4;
    • Бетон – 0 0,85;
    • Асфальт – 0,95;
    • Кровли зданий – 1,0.

Эти данные сравнивают с требованиями СНиП и решают, какой необходим диаметр труб для качественного водоотведения.

Часто дороговизна земляных работ становится причиной того, что люди неглубоко укладывают трубы – это оправдано, нет особой необходимости слишком глубоко зарывать трубы. Смотровые колодцы и коллектора нужно заглублять ниже глубины промерзания почвы, как это указано в ГОСТах. Можно их уложить выше, но потребуется трубы утеплить теплоизолирующим материалом, к примеру, можно использовать геотекстиль. Уменьшение глубины заметно снижает себестоимость устройства ливневой канализации.

Нельзя пренебрегать запросами по минимальному уклону трубопровода, по ГОСТу предусмотрены такие нормативы:

  1. Трубы 15 см диаметром, нужно класть с уклоном не менее 0,008 мм на метр погонный;
  2. Трубы 20 см диаметром, нужно класть с уклоном не менее 0,007 мм на метр погонный.

Уклон может изменяться с учетом особенностей территории на участке возле дома. К примеру, в точке соединения дождеприемника и трубы, нужно увеличить скорость воды, для этого необходимо увеличить уклон на 0,02 мм на метр погонный. На участке где стоит пескоуловитель нужно снизить скорость потока, иначе взвешенные частицы песка не задержатся, и их унесет поток воды, по этой причине уменьшают угол уклона трубы.

Материалы для дождеприемников

Некоторое время назад для отечественного потребителя были доступны исключительно чугунные и бетонные дождеприемники. Сегодня выбор этих сооружений расширился за счет появления нового вида дождеприемников – из пластика.

При первом знакомстве может возникнуть ощущение, что именно конструкции из чугуна будут наиболее подходящим выбором, учитывая их высокую прочность. Однако не стоит недооценивать современные технологии, ведь благодаря им сегодня у каждого владельца есть возможность приобрести высокопрочную и надежную конструкцию, которой является пластиковый дождеприемник.

Пластик обладает достаточным количеством достоинств, среди которых наиболее значимыми являются малый вес и удобство в установке, а также наличие высокой защиты от коррозионных процессов и воздействий механического и химического характера.

При сооружении ливневой канализации в частном доме владелец может без опаски останавливать выбор на пластиковом дождеприемнике, тем более что подобное решение позволит ему немало сэкономить. В том случае, если у вас нет уверенности в его способности выдерживать высокие нагрузки, можно приобрести подобный дождевик вместе с решеткой, выполненной из чугуна или иного материала, который сделает более прочным дождеприемник.

Такие пластиковые емкости для сбора воды в доме стандартного исполнения обычно имеют размеры 300×300 x300.Подобный вариант сборника воды способен эффективно справиться и с ролью самостоятельного коллекторного колодца, учитывая, что пластиковые дождеприемники могут быть установлены в виде конструкции из нескольких слоев, где их просто размещают друг на друга, пока не будет достигнута требуемая высота.

Наибольшее распространение конструкции из чугуна получили на дорогах, наиболее активно используемых транспортом, а также в местах постоянного скопления воды.

Среди особенностей чугунных водостоков следует выделить то, что им под силу переносить нагрузку весом около 90 тонн. Такой водоприемник может с успехом применяться и в тех местах, которые характеризуются активной проходимостью и интенсивным движением. Поэтому им не составит труда справиться с нагрузкой, оказываемой большими потоками сточных вод. В продаже можно встретить дождеприемники различных габаритов. Такие сооружения рассчитаны на очень высокие нагрузки и способны при любом потоке стоков гарантировать надежность ливнёвки.

Порядок и этапы строительства

Для начала необходимо продумать проект. Если же нет желания обращаться к услугам профессионалов, выполнить все конструктивные и схематические работы можно самостоятельно в одной из программ или даже на листке бумаги. Так появляется возможность более точного понимания и правильного расположения всех элементов. После придется закупить материалы, а затем приступать к работам.

Как сделать ливневку своими руками правильно:

  1. Установить подкрышные лотки, систему водостоков.

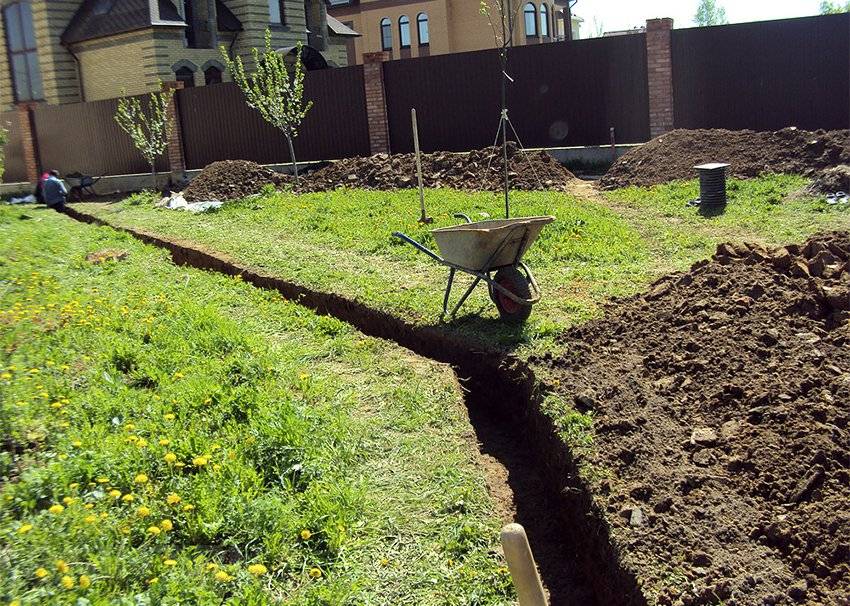

  1. Выкопать траншеи под трубопровод, как показано на видео. Глубина траншей должна превышать требуемый для труб размер минимум на 15 см. На дно ям уложить щебневую подушку, а только затем трубы. Щебень поспособствует нейтрализации сил пучения, оставаясь всегда неподвижным. Такое качество помогает всем устройствам, установленным в щебень, практически не ощущать нагрузок.
  2. Установить дождеприемники, забетонировать конструкции и настелить финишное покрытие.
  3. Трубопровод соединить с резервуаром или вывести конец в реку, озеро для сброса воды.

Это основные этапы, но как показано на видео, потребуется обустроить лотки вдоль дорожек, линейную канализацию для вывода потоков.

Можно обойтись без сложных конструкций, даже если в вашем регионе дождик – не самое редкое явление. При хорошей способности впитываемости грунта достаточно оборудовать лотки подкрышные и вывести их концом в вертикальную трубу. Внизу трубы установить резервуар (бочку), куда и будет скапливаться вода. А потом использовать жидкость для полива и других технических нужд. При малой впитываемости грунта, добавьте точечный дождеприемник в самой низкой точке участка и вкопайте там бочку, желоба для стоков от дорожек, крыш тоже выводятся в бочку. И все, ливневка готова. Варианты обустройства конструкций есть на видео, причем выполнить своими руками простейшую систему не составит труда даже начинающему домашнему мастеру.

Способы отвода собранной воды

Серьёзной задачей для собственников загородной недвижимости является отвод дождевой воды, собранной с общей площади участка.

Если поблизости с домом нет централизованных коммуникаций, для решения такой задачи остаются два варианта:

  1. Сбор в специальный резервуар с последующим использованием для полива;
  2. Отвод воды из накопителя в грунт или в естественные природные зоны.

Первый вариант считается рациональным при условии наличия на территории дома объектов для полива. В этом случае понадобится несложное приспособление (бытовая насосная станция) для откачки воды из накопительного резервуара с последующей её подачей на поливные площади.

Схема отвода собираемой дождевой воды в грунт. Одна из тех возможных к применению схем, которые доступны собственникам загородных домов. Эффективность по скорости отвода низкая, но с учётом применения на малых площадях, эта схема вполне подходит

Второй вариант сопровождается большими трудностями. Вывод в грунт – процесс длительный по времени. Сколько времени потребуется на вывод, зависит от способностей грунта впитывать влагу. На разных рельефных участках коэффициент насыщения грунтов влагой может отличаться существенно.

Чтобы отводить продукт ливневой канализации в естественные природные зоны («на рельеф» или «на ландшафт»), придётся реализовать дополнительную схему. Эта схема включает в себя центральный водосборник и систему грунтовой доочистки, к примеру, поле фильтрации.

Схема вывода «на рельеф» или «на ландшафт» сопровождается сложностями сооружения очистных модулей. Оба варианта требуют согласования с природоохранными ведомствами.

Обычно с предметом согласования владельцу недвижимости (участка) приходится обращаться в следующие организации:

  1. Департамент природного надзора.
  2. Управление рыболовства.
  3. Управление потребительского надзора.
  4. Бассейно-водное управление.
  5. ЦГМС.

Под предметом согласования подразумевается «Проект нормативов, характеризующих процедуру сброса». На основании такого проекта выдаётся разрешение, допускающее сброс загрязнений «на ландшафт» или «на рельеф», а также выносится решение о предоставлении водного объекта.

Сброс воды из ливневой канализации «на рельеф» или «на ландшафт». Подобные схемы никак не регламентируются документами СНиП.

Реализация таких вариантов незаконным путём сопряжена с риском высоких штрафов, а легальный сброс требует согласования с органами власти.

Проекты частной недвижимости традиционно включают наряду с ливневой канализацией другие коммуникационные сети. Бытовая канализация и дренажная система тоже являются частью бытовых коммуникаций. Принцип их действия мало отличается от функционирования ливневки, в чём владельцы частных домов нередко усматривают возможность использования этих сетей.

Между тем совмещение ливневой канализации с бытовой канализационной схемой отвода стоков запрещается СНиП. Запрет на совмещение разных видов канализации обусловлен факторами очевидными.

Так, при условии вывода дождевой воды в бытовую канализацию и с учётом высокой интенсивности атмосферных осадков, нормальный уровень канализационных стоков завышается в несколько раз.

Подтопление рабочих колодцев приводит к блокировке хозяйственно-фекальных стоков. Грязевые отложения, природный мусор устремляются в систему бытовой канализации. В результате после очередного ливня устроителям сооружения придётся заниматься чисткой системы.

Объединение ливневки с канализационной магистралью грозит обернуться плачевным результатом. Переполнение системы водоотведения по причине нарушения расчётных нагрузок приводит к подтоплению фундамента здания.

Частые подтопления нарушают структуру грунта, что становится причиной смещения фундаментных блоков, подмыва основания под монолитной конструкцией, а в дальнейшем может привести к разрушению здания.

Профилактика неисправностей ливневой канализации

Смонтировав самостоятельно ливневую канализацию частного дома или дачи‚ не следует забывать о том, что она нуждается в постоянном уходе. Профилактические мероприятия включают очистку лотков и точечных дождеприемников от осевшего в них мусора.

В холодное время года случаются оттепели‚ во время которых в каналы и трубы попадает вода из водосточной системы. Далее она перемещается в ливневую канализацию, где замерзнув, превращается в лед.

Чтобы предупредить формирование ледяных пробок в ливневке, саморегулирующийся греющий кабель заводят в дождеприемники, расположенные под водосточными стояками.

Так в прогреваемой системе не будут создаваться ледяные заторы, а в случае их образования можно будет быстро избавиться от них.

Устройство и типы ливневой канализации

В состав системы отведения осадков входит большое количество компонентов, каждый из которых предназначен для выполнения определенных целей:

  • дождеприемники для сбора воды – поддоны, воронки, линейные лотки;
  • элементы, служащие для перемещения воды к ливневым колодцам или другим пунктам назначения – трубы, желоба, пластиковые или бетонные лотки для ливневой канализации;
  • смотровые колодцы, служащие для наблюдения за всей системой;
  • специальные фильтры, которые удерживают различный мусор, попадающий в систему с водой, и уберегают ее от загрязнения.

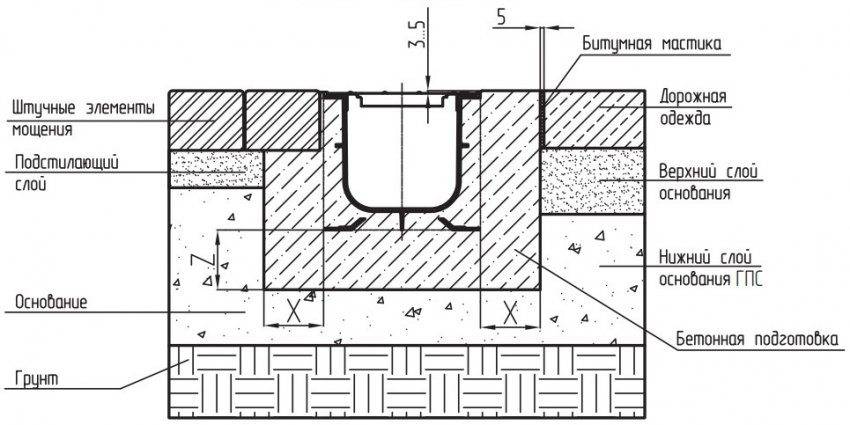

Схема монтажа пластиковых и бетонных лотков

Все эти элементы достаточно просто объединяются в единую систему, тип которой зависит от особенностей территории или личных предпочтений. Ливневая канализация может быть проложена на небольшой глубине в грунте, или же смонтирована по поверхности.

По способу сбора воды, ливневая канализация может быть точечной или линейной. В первом случае дождеприемник монтируется под землей с выходом под водостоком. Отверстие, через которое в систему поступает вода, обязательно должно быть защищено специальной решеткой, чтобы в него не попадал различный мусор. Линейная канализация монтируется на поверхности и представляет собой траншеи небольшой глубины, созданные для установки водоотводных лотков. Во втором случае решетки для водоотводных лотков прокладываются по всей протяженности системы и выполняют ту же защитную функцию, что и в точечной канализации.

Точечная система хороша в том случае, когда дождевую или талую воду необходимо отводить только с поверхности крыши. Если же вам нужен эффективный водоотвод с большой территории, то имеет смысл устройство линейной системы, так как она способна охватить большую территорию, а ее монтаж относительно простой.

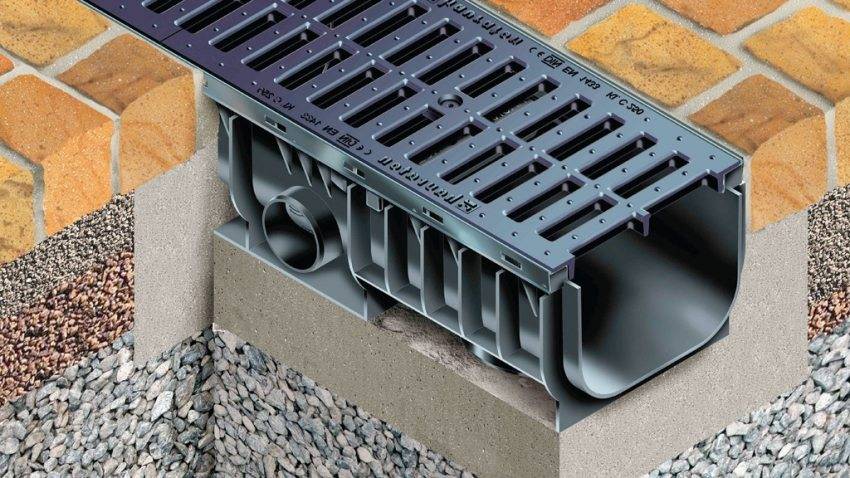

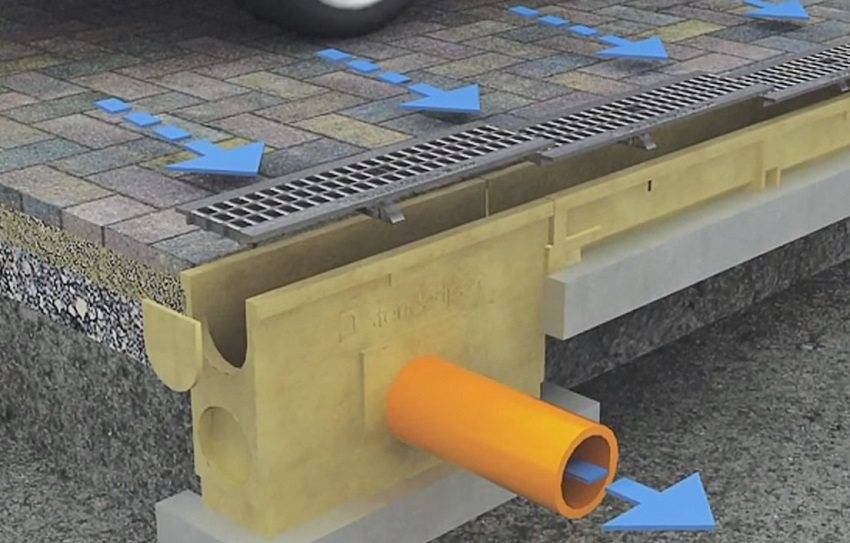

Конструкция лотка ливневой канализации

Особенности установки дождеприемника

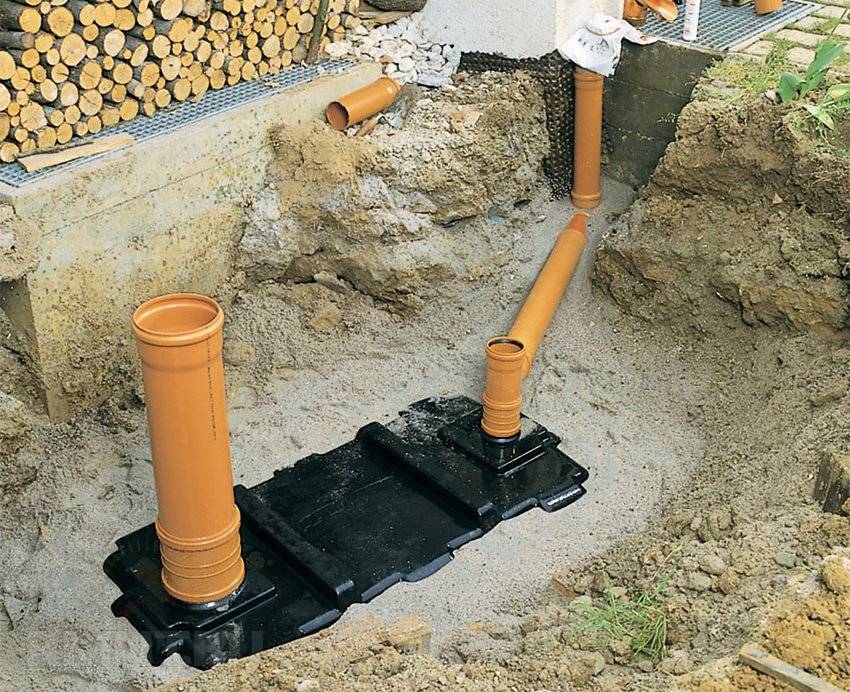

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр. А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

  • Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
  • На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
  • Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
  • Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
  • С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
  • Устанавливаются перегородки и корзина дождеприемника.

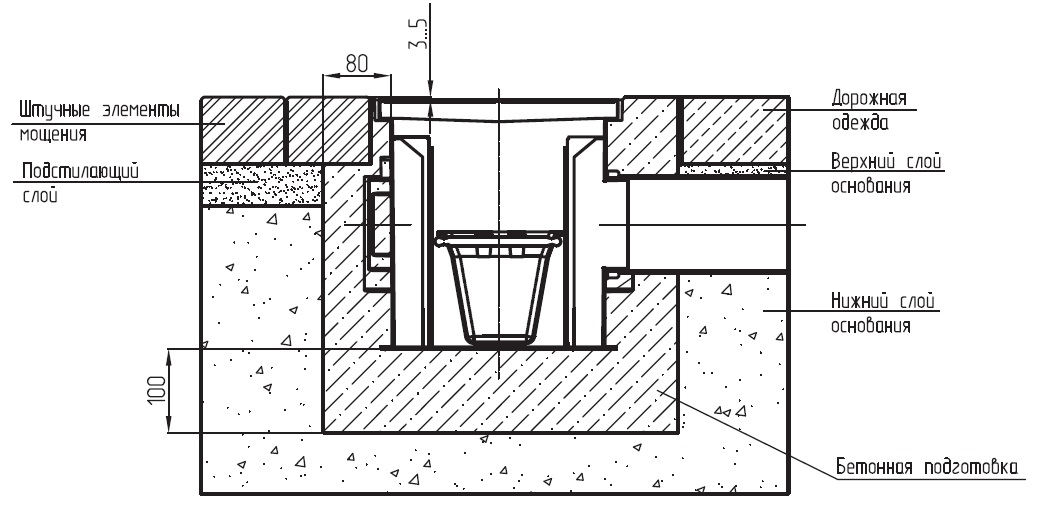

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

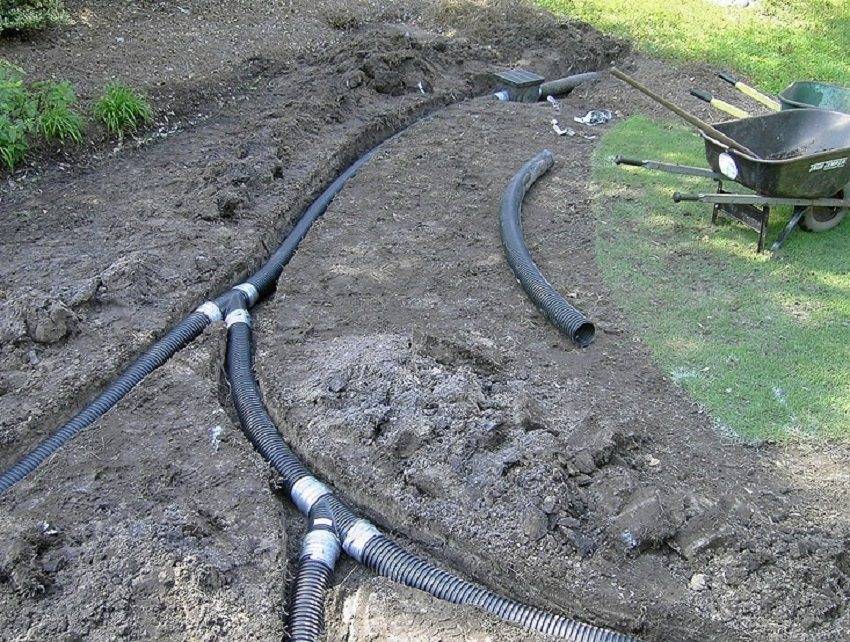

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

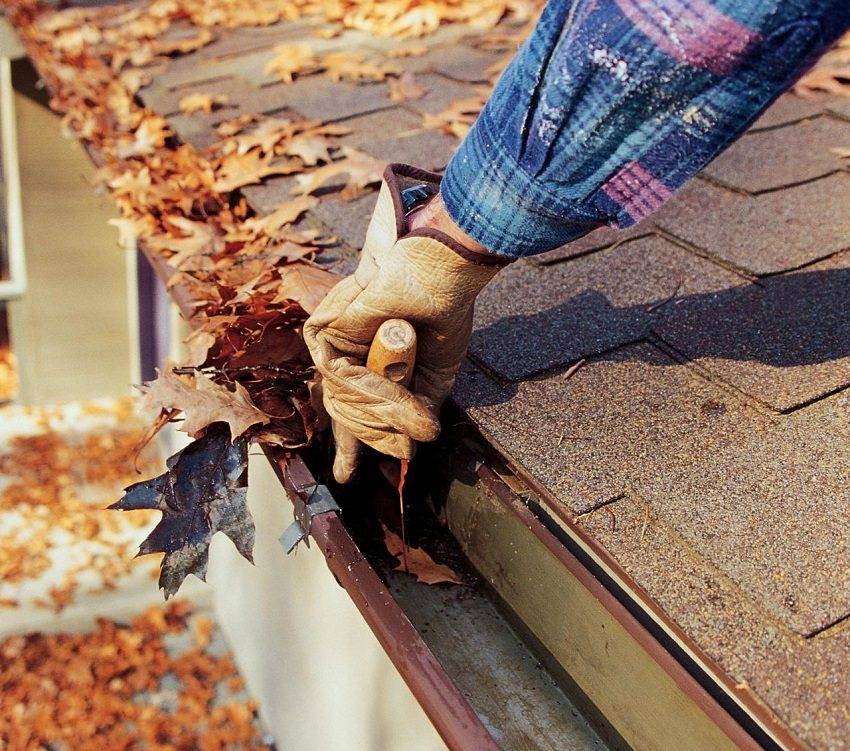

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Виды канализационных сетей

Для тех, кто никогда не создавал проект канализации, стоит знать, что профессионалы различают два вида канализации — внутреннюю и наружную. Соответственно, при исполнении чертежа необходимо подготовить два плана коллектора.

К внутренней канализации относят все сантехнические точки, расположенные в здании. То есть на плане-чертеже внутреннего коллектора необходимо отметить:

  • Пример расположения унитаза, раковины, душевой и всех мест нахождения бытовой моющей техники;
  • Также стоит начертить все идущие от сантехнических точек трубы с указанием их метража по каждому элементу;
  • На план-чертеж также наносят расположение стояка.

В схему стоит включить все повороты и изгибы трубопровода с нанесением переходных колен.

 Проект канализации для наружной системы также должен иметь отдельную схему на бумаге. Сюда должны быть включены такие элементы:

  • Сам трубопровод (его метраж от выхода из дома до точки расположения септика);
  • В случае большой протяженности коллектора на план-чертеж необходимо нанести схему расположения ревизионных и поворотных колодцев.

По типу действия канализации система может быть безнапорной и напорной.

В первом случае канализация является самотечной и отводит стоки по трубам самопроизвольно, благодаря уклону коллектора. Такое решение обычно принимают при обустройстве не очень протяженного трубопровода для отвода стоков в септик или при условии расположения всех сантехнических точек выше уровня горизонтального стояка.

Напорная система канализации. Здесь транспортировку стоков помогает осуществлять специальный фекальный насос с измельчителем. Подобная система монтируется в том случае, если по какой-либо причине все или несколько сантехнических приборов располагаются ниже уровня стояка. ( Пример – цокольные комнаты-санузлы). Кроме того, напорную канализацию делают в том случае, если трубопровод имеет большую протяженность от дома до септика, и при этом в силу особенностей грунта нет возможности уложить коллектор под номинальным уклоном.

Типовые схемы закрытой ливневой канализации

Если рассматривать только общие принципы построения, без деталировки и размеров, схемы закрытой ливневой канализации состоят из набора типовых элементов.

Устройство и состав простой закрытой системы с точечным водоотводом

Когда участок небольшой и расположен на грунтах с хорошей водопроницаемостью, а дорожки и площадки с твердым покрытием занимают небольшую часть территории, то наиболее популярна простая закрытая ливневая канализация с точечным водоотводом.

В этой схеме поверхностный сбор осадков происходит только за счет организованного водостока крыш дома и других построек. А ливневая канализация состоит из таких элементов:

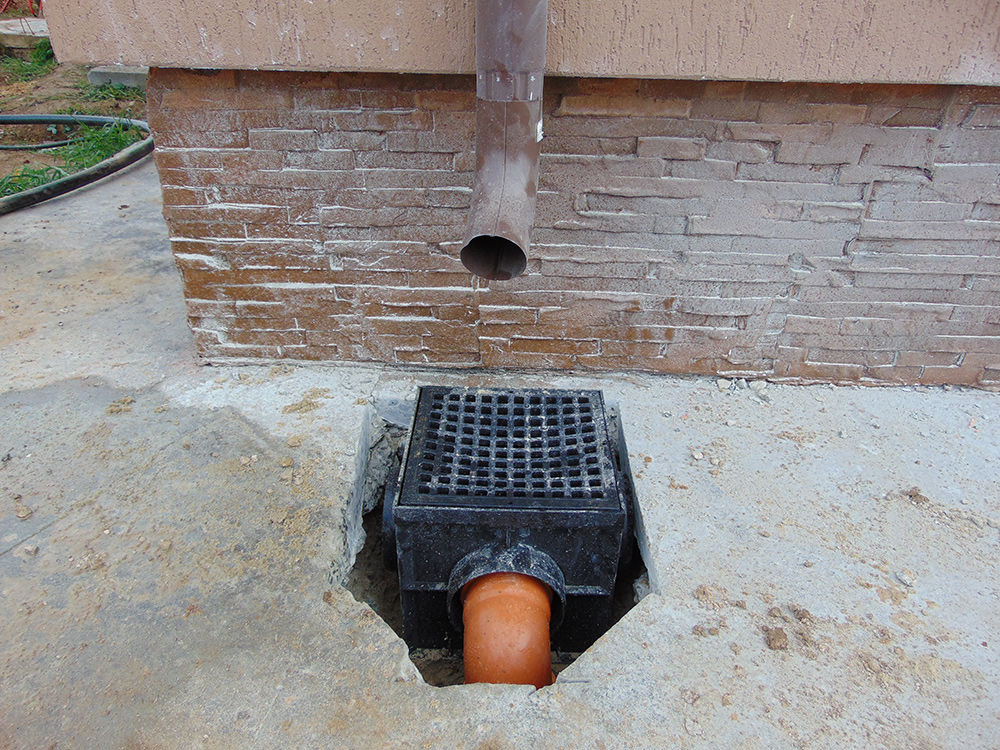

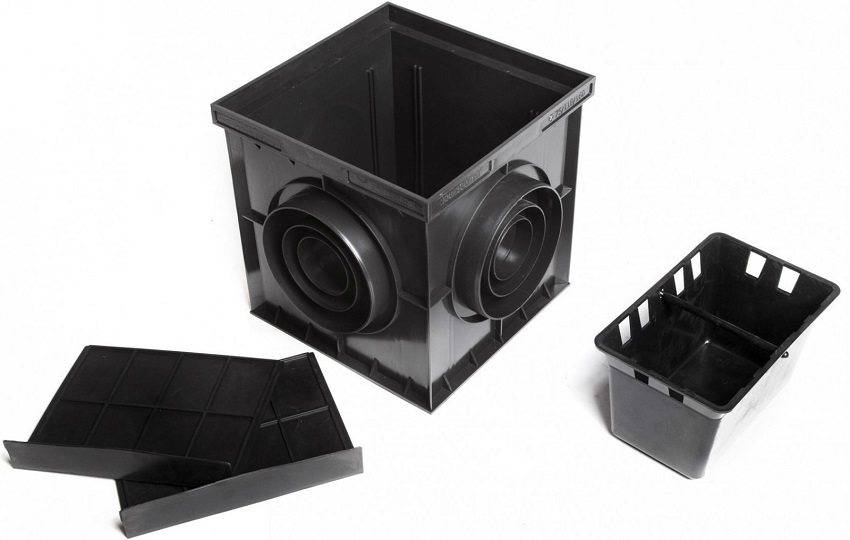

  • Дождеприемники с горизонтальным или вертикальным стоком, расположенные под водосточными трубами.
  • Подземная сеть из безнапорных труб для внешней канализации.
  • Ревизионные колодцы. Ставят на разветвленных сетях при условии больших площадей крыш и значительного расстояния от приемников до водосборного колодца.
  • Водосборный колодец.
  • Пескоулавливатели.

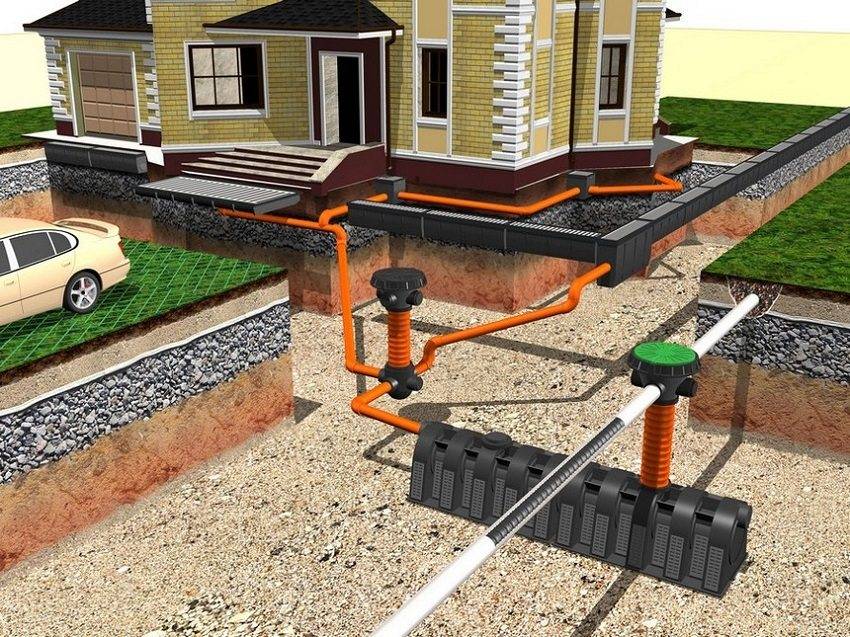

Разветвленная точечная схема водоотвода

Это более сложный вариант устройства ливневой канализации закрытого типа, которую устраивают на больших участках с незначительными перепадами высоты. Помимо установки под водосточными трубами, точечные приемники устанавливают в местах, где надо организовать эффективный локальный отвод воды с поверхности. Например:

  • в придверных приямках;
  • возле входных групп;
  • на ровных мощеных площадках;
  • под поливочными кранами.

И кроме дождеприемников в местах точечного водоотвода используют сливные воронки, трапы, ливневые заслонки.

Виды сливных трапов

Для них в поверхностях устраивают небольшие углубления «конвертного» типа в виде перевернутой усеченной пирамиды, где в нижней точке пересечения уклонов и устанавливают эти элементы.

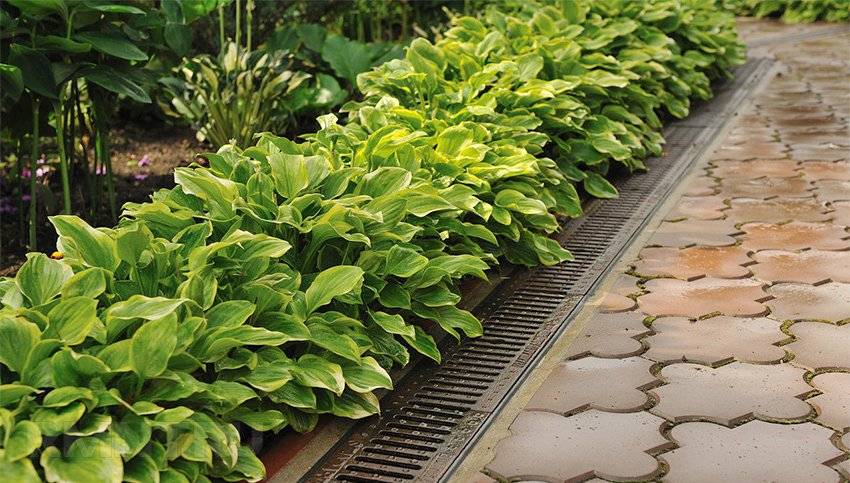

Линейный водоотвод

В основе линейного водоотвода заложен принцип организации плоских уклонов в сторону приемников поверхностных стоков (желобов и лотков). Это типичное решение для:

  • отмосток вокруг строений с неорганизованным водостоком с крыш;
  • площадок с твердым покрытием;
  • газонов;
  • зон возле бассейнов и фонтанов;
  • игровых площадок с искусственным покрытием.

В состав линейного водоотвода входят такие элементы:

  • желоба и лотки;
  • защитные решетки;
  • торцевые заглушки;
  • фильтры и пескоулавливатели для желобов (если предусмотрено подключение к ливневому колодцу).

Все модули водоотводов, пескоулавливатели, фильтры и трубы совместимы в рамках одной системы, имеют соответствующие переходники и фитинги для герметичного соединения между собой. Линейный водоотвод с подключением к водосборному колодцу по классификации относится к смешанному типу ливневой канализации.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
