Лупинг газопровода: его функции и особенности обустройства для газопровода

Пример расчета лупинга

Для расчета параллельной линии газопровода необходимо знать ряд исходных данных, среди которых объемный, часовой расход газа, коэффициент газового сопротивления, температуру топлива и ряд других данных. Всю нужную информацию берут с предварительно составленной схемы.

Пример расчета конкретного газопровода с лупином, где проектировщик учитывал различные виды расхода газа, его температуру, коэффициент сопротивления и другие параметры

Сложность примера расчетов дополнительно свидетельствует о том, что этой работой должны заниматься специалисты или ошибок не миновать. Что приведет к потере времени, средств.

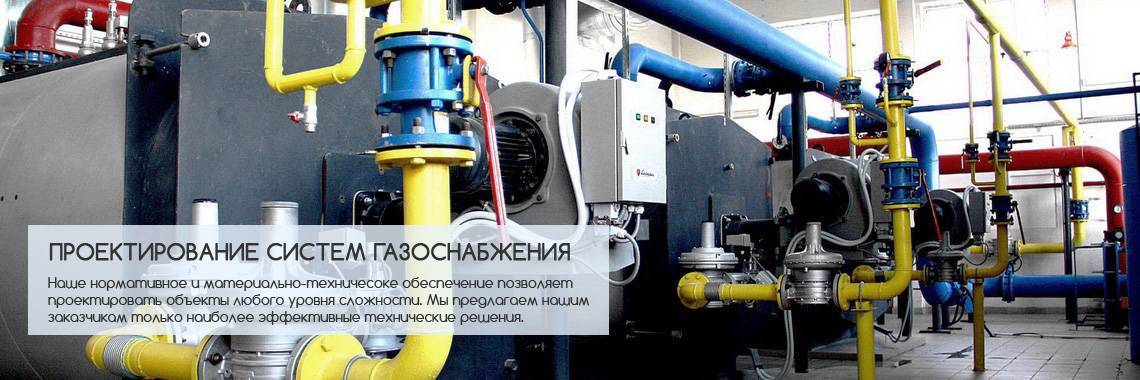

Этапы проектирования всех типов газопроводов (высокого/среднего/низкого давления)

Проектные работы при газификации объекта – это сложный процесс, выполнения которого требует строгого соблюдения нескольких основных этапов:

• Оценка объекта газификации и определение факторов, оказывающих влияние на специфику проекта;
• Документальное оформление разрешений на присоединение нового объекта к сети или разработка/согласование ТУ на изменение схемы газоснабжения;
• Разработка и согласование с заказчиком всех этапов технического задания (требования к оборудованию и специфике его эксплуатации);
• Выбор и согласование маршрута пролегания магистрали;
• Проектирование газопроводов с учетом условий, согласованных с заказчиком и владельцами инженерных коммуникаций и подготовка бумажного варианта комплектов проектной документации;
• Согласование готового проекта во всех инстанциях (надзорных органах) которые выдают необходимую разрешительную документацию;
• Государственная экспертиза или получение заключений экспертов в сфере промышленной безопасности (при необходимости).

Данные и документы для разработки проекта

Для полной оценки объекта газификации и разработки четкой проектной документации требуются основные/дополнительные исходные данные, документы и материалы:

• Исходные данные для подготовки проекта;
• Постановление о согласовании трассы прохождения газопровода;
• Данные о проведенных геологических изысканиях;
• Топосъемка объекта (М 1:500);
• Ситуационный план и геоподоснова участка, по которому проходит трубопровод;
• ТУ на пересечение проектируемым газопроводом магистральных трубопроводов, автомобильных и железнодорожных путей;
• План здания/сооружения в разрезе с нанесенными коммуникациями и газопотребляющим оборудованием.

В процессе проектирования учитывается множество факторов, оказывающих влияние на последующую безопасную эксплуатацию газопровода:

• Специфика грунта и глубина залегания грунтовых вод;
• Удаленность объекта от действующего магистрального газопровода;
• Предполагаемый объем газа, который будет использоваться за определенный период;
• Варианты расположения трубопровода;
• Вид газоиспользующего оборудования.

Основные достоинства и недостатки

Как и любое другое изделие, газовая труба ПЭ отличаются рядом положительных качеств, которыми обусловлена их эффективность. Рассмотрим основные преимущества этой продукции:

имеют устойчивость к коррозийным воздействиям, в отличие от многих металлических труб;

• монтаж таких труб отличается простотой. Кроме этого, скорость проведения установочных работ полиэтиленовых деталей выше, если сравнивать с металлическими трубами;
• полиэтилен имеет резистентность к агрессивным химическим веществам и не нуждается в дополнительной электрохимической защите;
• не нуждаются в монтаже гидроизоляционных материалов, так как сами обладают отличными характеристиками;
• полиэтиленовые детали соответствуют всем государственным стандартам качества;
• гладкие стенки таких изделий обеспечивают высокие пропускные показатели. В отличие от металлических деталей, на их стенках не оседают солевые отложения и прочие, сужающие просвет трубы, частицы;
• полиэтиленовые трубопроводы являются экологически чистыми и не выделяют вредных веществ, которые могут причинить вред человеческому здоровью.
• эксплуатационный срок полиэтиленовых трубопроводов значительно выше, чем у металлических аналогов. При нормальной эксплуатации он может достигать 50 лет, а в некоторых случаях — больше;
• стоимость на такие изделия ниже, чем на металлические, что для многих строительных компаний является основополагающим фактором.
• также стоит упомянуть, что они отличаются низкими воздухопропускными и газопропускными показателями. Это очень важный момент, учитывая тот факт, какая именно среда транспортируется по полиэтиленовым газопроводам.

Газовые ПЭ трубы производятся методом экструзии и имеют высокие эксплуатационные характеристики

Теперь рассмотрим основные недостатки полиэтиленовых изделий:

• установка коммуникаций из полиэтилена должна производиться только подземным (закрытым) методом;
• такие трубы имеют неплохую устойчивость к температурам, однако, при резких перепадах температур их использование не рекомендуется. Особенно это касается низких температур;
• кроме этого, существуют ограничения по глубине прокладки таких трубопроводов — не менее 1 м;
• под автополотном или другим инженерным сооружением прокладка газопровода из полиэтиленовых труб проводится с использованием специальных защитных футляров. Такие футляры, как правило, производятся из стали;
• установка ПНД труб должна производиться специалистами, которые имеют разрешение на это и обладают строительными навыками в этой области.

В чем заключается смысл накрутки?

Искусственная накрутка сообщений в вк используется для создания «иллюзии популярности» и поднятия ЧСВ. И это действительно иллюзия, а не реальность. От десятков, сотен и даже тысяч фальшивых диалогов вы не станете интереснее, красивее и умнее в реальном мире

Вероятно, вы уже обратили внимание на аббревиатуру «ЧСВ»

Хотите узнать, что это значит? С удовольствием объясним! ЧСВ расшифровывается как «чувство собственной важности», и это далеко не лучшее качество человека

Основные мотивы пользователей:

• Некоторые пользователи социальной сети вконтакте прибегают к . Продажа популярных аккаунтов — это отличная возможность подзаработать лишние деньги без особых усилий. А чтобы продать страничку другому юзеру, ее необходимо сделать «активной». Этот вид заработка может показаться странным и необычным, однако спрос рождает предложение.
• Большое количество подписчиков и входящих сообщений — главная цель для пользователей, которые хотят добиться узнаваемости, а затем — верификации странички ВКонтакте. Это слово может показаться неизвестным, но, скорее всего, все мы замечали наличие «голубой галочки» в аккаунтах знаменитостей. Это и есть верификация — подтверждение того, что страница не является фейковой. За этой «галочкой» охотятся многие.
• Другие пользователи накручивают ЛС для новых знакомств. Ведь никогда не знаешь, кто именно тебе напишет. Появляется уникальная возможность завести нужные связи или дружбу с интересными собеседниками.
• Меньшая категория людей производит накрутку из чистого любопытства. Это своего рода азартная игра, когда цифры на вкладке «Диалоги» стремительно возрастают и радуют душу.

Раскрученные аккаунты Vk раскупаются быстро. Покупатели могут использовать новую страничку для разных целей, но все они хотят одного — найти «живой» аккаунт без накруток. Опытный пользователь знает, как определить искусственные лайки, репосты и прочее. А вот с личными сообщениями дела обстоят по-другому. Как понять, что интерес фальшивый, если ЛС пишут настоящие пользователи? Для этого и придуман столь ловкий трюк.

Современное ведение бизнеса давно зависимо от соц. сетей. Предприниматели стараются выжать максимум возможностей из популярного сервиса (например, создают отдельные аккаунты, на которых презентуют свои товары и услуги). В этом случае накрутка сообщений также эффективна. Человек появляется онлайн, начинает диалог, а затем изучает вашу страничку. И если он минимально заинтересован товаром, то автоматически попадает в категорию потенциальных покупателей. Далее — дело техники!

В чем заключается смысл накрутки?

Искусственная накрутка сообщений в вк используется для создания «иллюзии популярности» и поднятия ЧСВ. И это действительно иллюзия, а не реальность. От десятков, сотен и даже тысяч фальшивых диалогов вы не станете интереснее, красивее и умнее в реальном мире

Вероятно, вы уже обратили внимание на аббревиатуру «ЧСВ»

Хотите узнать, что это значит? С удовольствием объясним! ЧСВ расшифровывается как «чувство собственной важности», и это далеко не лучшее качество человека

Основные мотивы пользователей:

• Некоторые пользователи социальной сети вконтакте прибегают к . Продажа популярных аккаунтов — это отличная возможность подзаработать лишние деньги без особых усилий. А чтобы продать страничку другому юзеру, ее необходимо сделать «активной». Этот вид заработка может показаться странным и необычным, однако спрос рождает предложение.
• Большое количество подписчиков и входящих сообщений — главная цель для пользователей, которые хотят добиться узнаваемости, а затем — верификации странички ВКонтакте. Это слово может показаться неизвестным, но, скорее всего, все мы замечали наличие «голубой галочки» в аккаунтах знаменитостей. Это и есть верификация — подтверждение того, что страница не является фейковой. За этой «галочкой» охотятся многие.
• Другие пользователи накручивают ЛС для новых знакомств. Ведь никогда не знаешь, кто именно тебе напишет. Появляется уникальная возможность завести нужные связи или дружбу с интересными собеседниками.
• Меньшая категория людей производит накрутку из чистого любопытства. Это своего рода азартная игра, когда цифры на вкладке «Диалоги» стремительно возрастают и радуют душу.

Раскрученные аккаунты Vk раскупаются быстро. Покупатели могут использовать новую страничку для разных целей, но все они хотят одного — найти «живой» аккаунт без накруток. Опытный пользователь знает, как определить искусственные лайки, репосты и прочее. А вот с личными сообщениями дела обстоят по-другому. Как понять, что интерес фальшивый, если ЛС пишут настоящие пользователи? Для этого и придуман столь ловкий трюк.

Современное ведение бизнеса давно зависимо от соц. сетей. Предприниматели стараются выжать максимум возможностей из популярного сервиса (например, создают отдельные аккаунты, на которых презентуют свои товары и услуги). В этом случае накрутка сообщений также эффективна. Человек появляется онлайн, начинает диалог, а затем изучает вашу страничку. И если он минимально заинтересован товаром, то автоматически попадает в категорию потенциальных покупателей. Далее — дело техники!

Все, что нужно знать о траншее для газовой трубы

Диаметры вводов определяют в зависимости от того, какое количество газа потребляется. Наименьший диаметр 50 мм. Трубы укладывают с уклоном не менее 0,003 в сторону наружной магистрали.

Расстояние между трубами газовой сети и магистрали водопровода, теплосети, канализации по вертикали должно быть не менее 150 мм, а между газопроводами и электрическими и телефонными кабелями — не менее 500 мм.

Газопроводы из стальных труб, укладываемые в грунт, нужно предварительно покрыть изоляцией, чтобы предохранить их от коррозии.

Отдельные   участки   трубопровода   соединяют   между   собой     сваркой. После    опрессовки   газопровода места   сварных   стыков   изолируют   непосредственно в траншее.

Вводы газопроводов в жилые и общественные здания устраивают в нежилых, доступных для осмотра газопроводов, помещениях (лестничных клетках, кухнях, коридорах). При прокладке газопровода с другими коммуникациями его необходимо располагать ниже других трубопроводов или на одном уровне с ними, причем взаимное расположение должно быть таким, чтобы их удобно было осматривать и ремонтировать.

Прокладка стояков и внутренней сети газопровода в жилых комнатах не допускается.

Газовые стояки монтируют из стальных неоцинкованных водогазопроводных труб на резьбе или на сварке. При проходе через перекрытия” стояки прокладывают в гильзах из обрезков труб большего диаметра, которые устанавливают нижним концом в уровень с потолком, Выше пола гильзы должны выступать на 50 мм, чтобы при мытье полов в гильзу не затекала вода, а из плоскости потолка выходить на 5 мм. Пространство между гильзой и трубой частично заделывают смоляной прядью, а незаделанное пространство шириной 10 мм заливают битумом. В футляре не должно быть резьбовых или сварных соединений.

В зависимости от расположения квартир газовые стояки обслуживают одну или несколько квартир в каждом этаже. На каждом ответвлении в квартиру устанавливают пробковый кран, а за краном — сгон.

Газопроводы в зданиях рекомендуется прокладывать открыто. Скрытая прокладка газопроводов допускается в бороздах стен, закрытых легкосъемными щитами. Каналы должны иметь вентиляцию. Газопроводы не должны пересекать оконные и дверные проемы. В местах прохода людей газопроводы следует располагать  на высоте не менее 2 м от пола. Не допускается прокладка газопроводов через вентиляционные каналы, шахты и дымоходы. Опоры необходимо устанавливать на поворотах, ответвлениях и у арматуры.

Взаимное расположение газопроводов и электропроводов или кабелей внутри помещений должно удовлетворять следующим условиям: при параллельной прокладке расстояние от открыто расположенного электропровода или кабеля до стенки газопровода должно быть не менее 250 мм; при скрытой прокладке электропровода или прокладке его в трубе это расстояние может быть уменьшено До 50 мм, считая от края заделанной борозды или от стенки трубы; в местах пересечения газопровода с электропроводом или кабелем расстояние между ними должно быть не менее 100 мм.

Для жилых и общественных зданий допускается пересечение газопровода б ответвлением электропроводов без зазора при условии заключения электропровода в резиновую или эбонитовую трубу, выступающую на 100 мм с каждой стороны газопровода. Внутри помещений расстояние между газопроводом и токоведущими частями открытых (голых) токопроводов напряжением до 1000 В должно быть не менее 1000 мм.

Расстояние газопровода от стенки распределительного или коммутационного электрощита или шкафа должно быть не менее 300 мм.

При пересечении газопровода с водопроводом, канализацией и другими трубопроводами расстояние между трубами в свету предусматривается не менее 20 мм.

Газопроводы, по которым транспортируется осушенный газ, можно прокладывать внутри здания без уклона.

При необходимости на распределительных газопроводах, прокладываемых в цехах промышленных предприятий, должны предусматриваться конденсатосборники или штуцера для спуска конденсата.

Для выключения отдельных участков сети и газовых приборов на линии газопровода устанавливают бронзовые газовые пробковые краны с конусными пробками. Чугунные краны разрешается ставить на вводе, на ответвлениях в квартиры от стояков, расположенных в лестничных клетках.

В верхней части корпуса пробкового крана имеется вырез для шпильки, ввернутой в верхнюю часть конуса пробки и служащей ограничитель. При таком устройстве поворачивать пробку можно только на 90°. На торце квадратной головки пробки расположена риска. При положении риски, совпадающем с направлением оси трубы, кран открыт; при положении риски, перпендикулярном оси трубы, кран закрыт.

Прокладка газопроводов из полиэтиленовых труб

Полиэтиленовые трубы используются не только для монтажа водопроводных систем, но также и для прокладки газопроводов. Прокладка газопроводов из полиэтиленовых труб производится только строго по установленным правилам. Газопроводы из полиэтиленовых труб совершенно не склонны к коррозии. Монтаж газопровода должен осуществляться профессионалами.

Где нельзя прокладывать газопроводы

1. Газопроводы, сделанные из полиэтиленовых труб, запрещено прокладывать в районах, где наблюдаются грунты II типа просадочности, а также сильнопучинистые грунты и скальные грунты.

2. Также к запрещенным местам прокладки газопроводов относятся районы, в которых имеется сейсмичность выше шести баллов.

3. Если, местность имеет уклон свыше 500%, то в данном районе прокладка газопровода запрещена.

4. Газопроводы нельзя прокладывать над поверхностью земли, а также по земле. Кроме этого запрещено устройство полиэтиленовых газопроводов внутри зданий, в коллекторах, а также каналах.

Условия прокладки газопроводов

Прокладка газопровода из полиэтиленовых труб производится согласно следующим условиям:

1. Если местность имеет уклон больше 200%, то при прокладке газопровода необходимо предпринять ряд мер, позволяющих предотвратить возможный размыв траншей.

2. Полиэтиленовый газопровод должен иметь глубину заложения больше одного места до верха трубы.

3. Газопровод из полиэтиленовых труб должен быть обязательно заключен в металлический футляр при прохождении следующих участков: пересечение автомагистралей, подземные коллекторы, подземные каналы, телефонные кабели, водостоки, силовые кабели, водопровод, тепловые сети, канализации, стенки колодца. Наружный диаметр газопроводных полиэтиленовых труб должен быть меньше внутреннего диаметра металлического футляра минимум на 10 сантиметров.

4. В одной траншее могут быть проложены сразу два газопровода из полиэтиленовых труб. Также один полиэтиленовый газопровод может быть заменен стальным. Расстояние между ними должно быть таким, чтобы можно было без каких-либо сложностей провести ремонтные работы каждого из газопроводов.

Также читайте: Как разрезать полиэтиленовую трубу

5. В районах, где наблюдается температура воздуха ниже -40 градусов Цельсия, глубина прокладки полиэтиленового газопровода обязательно должна быть не менее 1,4 метров.

Соединение полиэтиленового газопровода

При прокладке газопровода для соединения полиэтиленовых труб используется либо метод стыковой сварки, либо электромуфтовая сварка. Также можно использовать и другие способы соединения труб, допускаемые ведомственными нормативными документами.

1. Для соединения газопровода из полиэтилена с участками, выполненными из стали, используются как разъемные, так и неразъемные соединения. Разъемные соединения делаются в колодцах. Неразъемные соединения могут размещаться и в грунте, и, также, в колодцах.

2. Неразъемные соединения обычного типа можно применять только на полиэтиленовых газопроводах, имеющих давление не больше 0,3 МПа.

3. Присоединение каких-либо ответвлений к такому газопроводу может осуществляться лишь при помощи стальных вставок или соединительных деталей, изготовленных из полиэтилена.

Правила расположения труб на участке

Прокладка газовых систем по земельному участку может производиться:

• в земле. Внутренний газопровод позволяет сохранить полезное пространство участка и «спрятать» основные коммуникации;
• по поверхности. Наружный трубопровод обойдется дешевле, но проходящие по участку трубы ограничивают пространство.

При строительстве любого вида трубопровода требуется соблюдать правила прокладки труб, которые установлены СНИП 42-01-2002.

Ограничения при прокладке труб

На каком расстоянии от газовой трубы должен располагаться фундамент дома? Расстояние от дома до трубопроводной магистрали зависит от параметров коммуникационной системы, в частности давления:

1. магистраль с низким давлением (не более 0,05 кгс/см²), что характерно для трубопроводов, подающих топливо частным потребителям, должна располагаться минимум в 2 м;
2. трубопровод со средними показателями давления (от 0,05 кгс/см² до 3,0 кгс/см²), используемый для прокладки центральных систем, можно расположить на расстоянии в 4 м;
3. трубопроводная система высокого давления (до 6,0 кгс/см²), обеспечивающая газом предприятия и хозяйственные комплексы, может проходить только на дистанции 7 м и более.

Разновидности газопроводов по давлению

Наружный трубопровод не может проходить:

• на расстоянии меньше 50 см от оконных и дверных проемов;
• на расстоянии меньше 20 см до крыши помещения;

Расстояния до иных коммуникаций (водопровода, канализации и так далее) представлены в следующей таблице.

Расположение разовых труб относительно иных коммуникаций

Охранная зона газопровода

Помимо правил расположения труб при прокладке газопровода следует учитывать и наличие охранной зоны.

Под охранной зоной газопроводной системы подразумевается расстояние между коммуникационной трубой и двумя условными линиями, проходящими параллельно с одной и другой стороны.

В зависимости от давления в газоснабжающей магистрали размер охранной зоны составляет:

• для трубопроводов низкого давления – 2 м;
• для магистралей со средним значением давления – 4 м;
• для труб с высоким давлением – 7 м.

Особая зона газоснабжающей системы может быть увеличена:

• для трубопроводов, изготовленных из полиэтиленовых труб (до 3 м);
• для магистралей, проложенных в условиях вечной мерзлоты (до 10 м);
• для систем, проложенных под водой (до 100 м);
• для трасс, проложенных в лесополосе (до 3 м).

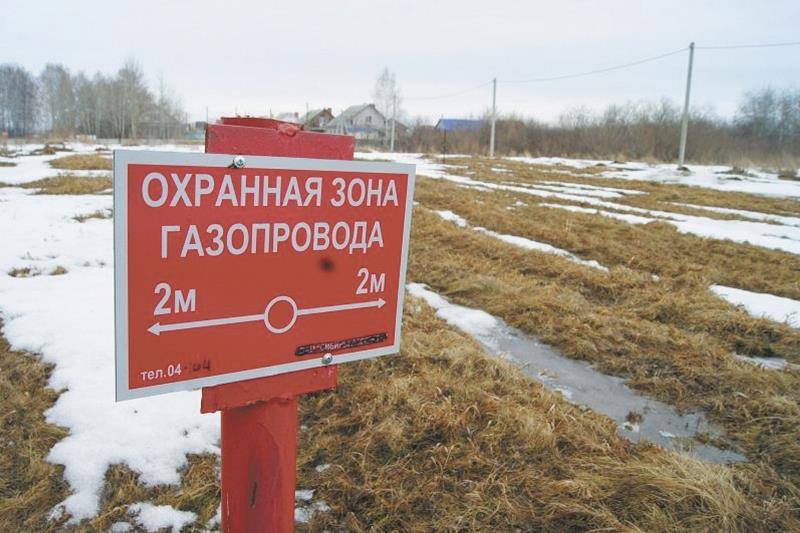

Размер охранной зоны указывается на информационной табличке, установленной на трубопроводе.

Наличие и размер охранной зоны

В пределах охранной зоны запрещается:

1. строительство любых сооружений;
2. обустройство выгребных ям;
3. обустройство мест для хранения токсичных и химически активных соединений;
4. установка заборов и иных ограждений. Минимальное расстояние от забора определяется размерами охранной территории;
5. разжигать огонь;
6. обрабатывать почву на глубину свыше 30 см (для подземных коммуникаций).

Обозначение газопроводов

В России каждый газопровод должен быть обозначен специальным знаком. Установка знаков должна быть оформлена совместным актом землепользователя предприятия, использующего магистральный трубопровод.

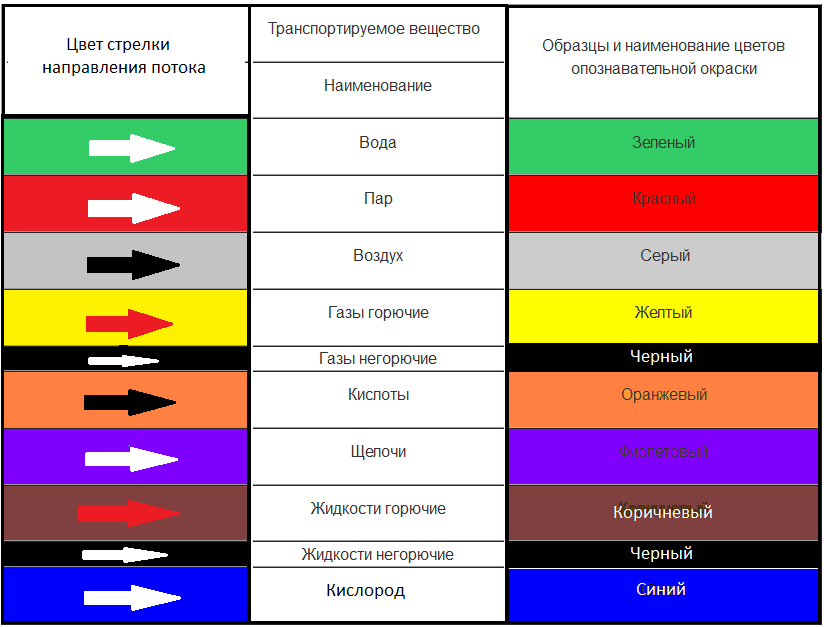

Гост маркировка трубопроводов

Знаки входят в магистральный газопроводный комплекс и являются важной его частью. Они служат ориентиром для обнаружения трубопровода. Благодаря им во время работ в охранной зоне можно увидеть территорию, по которой проходят трубы

Знаки показывают, что предприятие действует по нормам магистральных трубопроводов

Благодаря им во время работ в охранной зоне можно увидеть территорию, по которой проходят трубы. Знаки показывают, что предприятие действует по нормам магистральных трубопроводов.

На знаке содержатся предупреждения и информация о магистральном газопроводе. Он представляет собой столб с двумя плакатами.

На одном, расположенном перпендикулярно поверхности, находятся сведения о ширине охраняемой территории, месте и глубине залегания труб, дополнительные технические параметры. На втором написано расстояние в километрах по всей длине труб. Он предназначен для обнаружения газопровода с воздуха, поэтому расположен с небольшим наклоном (до 30 градусов).

Какой способ выбрать: подземный или надземный?

Выбор способа прокладки зависит от конкретного случая, а именно: от характеристик грунта, климатических условий, застроенности участка и т. д. Поэтому дать однозначный ответ на этот вопрос невозможно.

Рассмотрим основные советы по выбору способа прокладки газопроводной коммуникации:

• в случае если грунт на участке обладает высоким коррозийным коэффициентом, то тогда рекомендуется проводить газопровод надземным способом.
• в случае если поблизости от участка, на котором будут происходить монтажные работы, находится высоковольтная линия электропередачи, трубы прокладываются подземным методом.
• если проводка газопроводной линии предполагается по территории соседних участков, то тогда она должна производиться открытым способом (надземным).
• кроме этого, если газопроводная линия будет проводиться через автополотно, желательно выбрать комбинированный вариант монтажа труб. Комбинированный вариант включает в себя: подземную прокладку под автополотном и надземную по территории участка. Таким образом получается оптимальное решение проблемы.

В большинстве случаев применяют подземный способ укладки труб, чтобы обезопасить магистраль от воздействия различных негативных факторов

В зависимости от того, какой из методов монтажа газопроводной коммуникации будет проводиться, используют трубы из различных материалов. Существует два вида газопроводных труб по материалу изготовления:

Стальные трубы отличаются универсальностью — их можно использовать для любой прокладки (надземной и подземной), а вот современные полиэтиленовые изделия применяются при подземном монтаже газопроводов. Это связано с тем, что полиэтилен имеет слабую устойчивость к ультрафиолетовому излучению. Под воздействием ультрафиолетовых лучей полиэтилен теряет свои свойства и разрушается

Однако он обладает целым рядом полезных достоинств, на которые стоит обратить внимание

Несколько значимых моментов

Давление воздуха в газовой системе должно сохраняться постоянным до момента подключения системы к магистральном газопроводу. Для опрессовки обычно используется воздух, но провести процедуру можно также с помощью инертного газа.

Если выполняется подключение газопровода на предприятии, процедура должна быть оформлена соответствующими документами, такими как акт приемки, приказ о назначении ответственного за процедуру лица, инструкция по эксплуатации сети и оборудования, инструкция по технике безопасности и т.п.

Газопровод, который подвергается опрессовке, в отдельных случаях считается целесообразным разбить на несколько участков, которые проверяют по отдельности. Для этого устанавливают специальные заглушки. Можно для этих же целей использовать линейную арматуру в сочетании с запорными устройствами.

Хотя порядок выполнения работ при опрессовке выглядит не слишком сложным, для выполнения всех необходимых процедур может понадобиться несколько дней

При этом необходимо соотнести тип выбранной арматуры и перепад давления, который для нее допустим. Если этот показатель оказался ниже, чем необходимо для испытаний, следует использовать заглушки. Сеть в зданиях жилого фонда, а также в административных помещениях, котельных, бытовках и на других подобных объектах проверяется по всей протяженности: от запорного устройства на входе сети здание до места подключения к оборудованию, для работы которого используется газ.

Для выполнения работ по испытанию на герметичность газопроводов оптимальной считается точность манометров 0,15, хотя допускается использование устройств с точностью 0,4-0,6. Если испытание нужно проводить при давлении менее 0,01 МПа, рекомендуется использовать жидкостные устройства V-образного типа.

Часть газопровода, расположенную под землей, следует опрессовывать после того, как конструкции уложены в траншею и заспаны. Если полная засыпка считается по каким-то причинам нецелесообразной, то следует укрыть трубы слоем грунта не менее 20 см. Сварные соединения стальных коммуникаций следует тщательно заизолировать.

Опрессовку газовых труб, расположенных под землей, выполняют только после того, как траншея будет полностью засыпана, или если слой грунта составляет хотя бы 20 см

Перед началом опрессовки нужно подождать, пока воздух, находящийся внутри конструкции под испытательным давлением, приобретет такую же температуру, что и окружающий грунт.

Если необходимо проверить герметичность сети, проложенной в футлярах через преграды различного происхождения, то это нужно сделать трижды: непосредственно после сварки коммуникаций, после его укладки в футляр и полной засыпки грунтом, а также после того, как этот отрезок будет подключен к общей газопроводной системе.

Если после неудачной опрессовки газопровода выполнялась сварка металлических труб, то все места таких соединений следует проверить на герметичность с помощью мыльной эмульсии

Иногда от последнего этапа можно отказаться, если нет возражений со стороны эксплуатационного предприятия. Если же переход был выполнен с помощью наклонно-направленного бурения, или если сварные швы под переходом отсутствуют, можно проводить опрессовку этого участка уже после подключения к основному газопроводу.

Таким же образом выполняют опрессовку, если для сварки полиэтиленовых труб на участке перехода использовалось высокоточное автоматическое оборудование или система закладных нагревателей.

Прокладка подземных газопроводов

Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

Схема укладки подземного газопровода

• промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;
• на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
• газовая магистраль размещается выше других инженерных сетей;
• футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
• с помощью гидроизоляционных материалов обрабатываются концы футляров.

Виды бестраншейной прокладки труб

Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:

• яуменьшает финансовые затраты на устройство газопровода;
• снижает время проведения монтажа.

Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.

Охранные зоны среднего давления

Теперь немного о том, что же такое охранная зона газопровода среднего давления. Здесь следует отметить что фактически –это ряд требований, которые учитываются при прокладке трубопровода, но вместе с тем это ещё и комплекс мер по обеспечению нормальной работы трубопровода и предупреждению его повреждения.

При проектировании трубопровода:

• охранная зона при проектировании наземного газопровода должна составлять 2 метра в обе стороны от трубы;
• при проектировании подземной линии, с использованием полиэтиленовых труб со стороны медного провода – 3 м., с противоположной от него — 2 м. Если используются металлические трубы – 2 м. в обе стороны;
• на грунтах вечной мерзлоты – 10 м. в обе стороны;
• при устройстве межпоселкового наземного газопровода, который пересекает кустарники, устраивается просека шириной в 6 м. Так, чтобы с обеих сторон от трубы охранная зона составляла 3 м.;
• если на пути прокладки наземного трубопровода находится лес, просека должна быть равна двойной ширине наивысшего дерева. Это нужно для того, чтобы в случае падения дерева оно не задело трубу;
• при пересечении наземным газопроводом рек, озёр либо водохранилищ охранная зона равна 100 м.

Это,то что фактически и будет называться охранной зоной. Есть также ряд мероприятий, которые предписано проводить организации обслуживающей газопровод регулярно и призванных обеспечить сохранность инженерных сооружений. В их числе следует назвать:

• проведение раз в 6 месяцев инструктажей призванных напомнить особенности пользования землями охранной зоны;
• ежегодное уточнение трассы в реальном соотношении к соответствующей документации и внесение необходимых поправок;
• маркировка трассы столбиками с табличками, а также расположения табличек в местах пересечения газопровода авто и ЖД дорог;
• наличие двух табличек, предназначенных для наземного чтения и с воздуха.

Нормативные акты

Главный документ, которым руководствуются строительные организации при проектировании и прокладке газопроводов среднего давления это СНиП 42-01-2002, утверждённые ГК РФ по строительству и жилищно-коммунальному комплексу.

Кроме того, здесь действуют и Правилами охраны газопроводов для газопроводов среднего и низкого давления и Правила промышленной безопасности в области газоснабжения, которые уже раньше здесь упоминались.

Особое внимание

Следует помнить, что эксплуатировать земли охранной зоны можно, но только при строгом соблюдении всех ограничений. Ведь даже незначительное повреждение обшивки металлической трубы может привести в дальнейшем к её коррозии и затем к разгерметизации. А это вполне может стать причиной возникновения пожара, утечки газа или даже взрыва.

Нельзя:

• копать подвалы и сооружать компостные ямы;
• заниматься сварочными работами;
• устанавливать заборы либо любые другие ограждения, которые препятствуют доступу к трубопроводу;
• устраивать свалки мусора;
• проводить работы по самостоятельному подключению к системе.

При нарушении правил, которые повлекут за собой незначительные последствия, предполагается административное наказание. Размер штрафа достаточно значительный и составляет от 5 000р. В случае же аварии может быть открыто уголовное дело.

В заключение

Потребление газа в современном мире растет. Это объясняется относительно низкой стоимостью, достаточно высокой скоростью транспортировки, высокой степенью экологичности продукции. Газ является востребованным видом топлива, что приводит к расширению сферу строительства газопроводов.

При этом следует учитывать, что газ как горючее вещество представляет определенную опасность. Поэтому монтаж газопровода обязательно нужно проводить в соответствии с правилами и инструкциями по безопасности. Строгое соблюдение правил монтажа предотвратит утечку газа и вероятность взрыва.
