Монтаж электропроводки своими руками: как грамотно выполнить электромонтажные работы

Составляем план-схему

Сделав выбор, переходим к составлению схемы. Делать это необходимо по следующим причинам:

  • схема позволит определить количество необходимого оборудования и рассчитать примерный метраж кабеля, учитывая стоимость последнего приобрести, например, лишние 50 метров медного провода будет не только накладно, но и обидно;
  • процесс монтажа займет немало времени, и можно просто забыть или не учесть некоторые моменты, а после отделочных работ внести коррективы будет уже невозможно
  • процесс планирования позволяет выбрать наиболее оптимальный вариант для трасс кабеля и мест электроточек.

Начать необходимо с составления точного плана со всеми помещениями, если не хотите упражняться с рулеткой, за основу можно взять чертеж с технического паспорта квартиры. Далее, делаем с чертежа ксерокопию, как вариант, сканируем или перерисовываем. Поскольку схему делаем для себя, требований ГОСТа можно не придерживаться. Места под электроточки указываются приблизительно.


«Чистый» план квартиры

Выбираем оптимальное место для осветительных приборов и определяемся с их количеством. Определившись, указываем эти места на схеме. Таким же образом поступаем и с выключателями. Далее рисуем на схеме трассы линий освещения и распределительные коробки.


План с нанесенной схемой освещения

Делать одну линию на все освещение нежелательно, поскольку в случае аварийной ситуации можно остаться в темноте. Также не целесообразно сильно увлекаться зонированием, ведя отдельную трассу в каждое помещение. Это увеличивает расход кабеля, требует большего количества автоматических выключателей, то есть, ведет к удорожанию проекта.

В представленном выше плане сделано две зоны, в одну вошли две комнаты и коридор, во вторую туалет, ванная комната и кухня. В идеале спланировать освещение нужно таким образом, чтобы при выходе из строя любой из линий, электрощит всегда оставался освещенным.

Теперь переходим к силовой части. Выбираем места под электроточки (в данном случае это розетки) и рисуем трассы, при необходимости добавляем распределительные коробки. Делать это все следует с учетом будущей планировки, чтобы не оказалось «замороженных» (невостребованных) розеток, например, закрытых мебелью. Обратный вариант, при котором будет не хватать электроточек, также нежелателен (провода удлинителей не самое лучшее украшение помещения).


План с освещением и основной силовой частью

Теперь осталось только нанести на план отдельные трассы под кухонную плиту и бойлер.


Окончательный вариант плана-схемы проводки в квартире

Расчет материалов

Помимо того, что Вам необходимо подсчитать точное количество розеток, выключателей, установочных коробок, еще нужно позаботиться о длине провода на монтаж всей электропроводки в доме.

Обязательно приобретайте длину с запасом, иначе в процессе работы может возникнуть неприятность, когда до концевой точки Вам не хватит буквально 10-15 см.

Советуем Вам рассчитывать длину с учетом следующих правил:

  • Для установочных коробок к длине добавляем 10-15 см + глубина коробки.
  • Для монтажа светильников добавляем 10-20 см, в зависимости от того, какой будет установлен светильник. Подбирайте длину так, чтобы торчащий из потолка конец можно было спрятать в светильнике, но, и чтобы было удобно выполнить соединение.
  • К длине каждого отрезка добавляем 10-15 см для соединения проводов между собой.

О том, как рассчитать количество кабеля для электропроводки мы рассказывали в отдельной статье. Вариант для ленивых — площадь дома умножить на 2, это и будет нужна длина кабеля для домашней проводки.

Способы прокладки электропроводки

Существуют два способа прокладки провода. Это открытым способом и скрытым. Открытый способ – это поверх штукатурки, а скрытый – внутри штукатурки.

Скрытый способ прокладки электропроводки

Этот способ более актуальный и в основном им только и пользуются, то есть речь о скрытой подводки провода к розеткам, выключателям, настенным светильникам (если они предусмотрены), квартирному щитку и распределительным коробкам. Для скрытой проводки провода существует разные виды монтажа, это – по полу, по стене и по потолку.

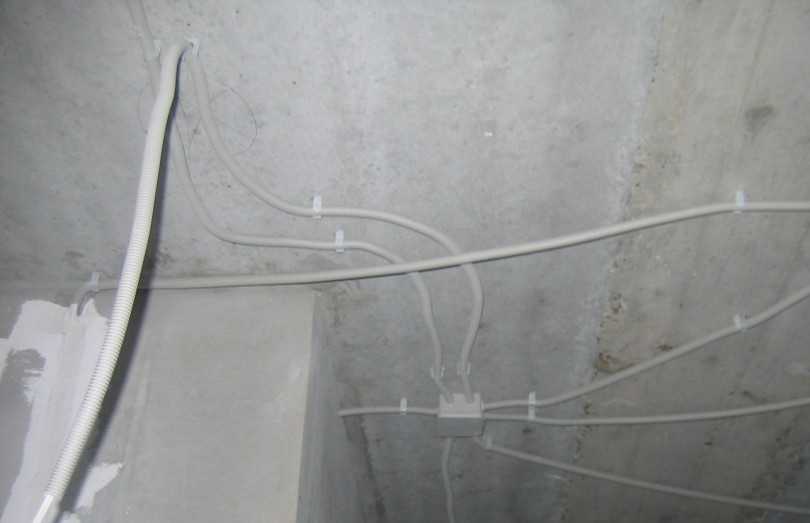

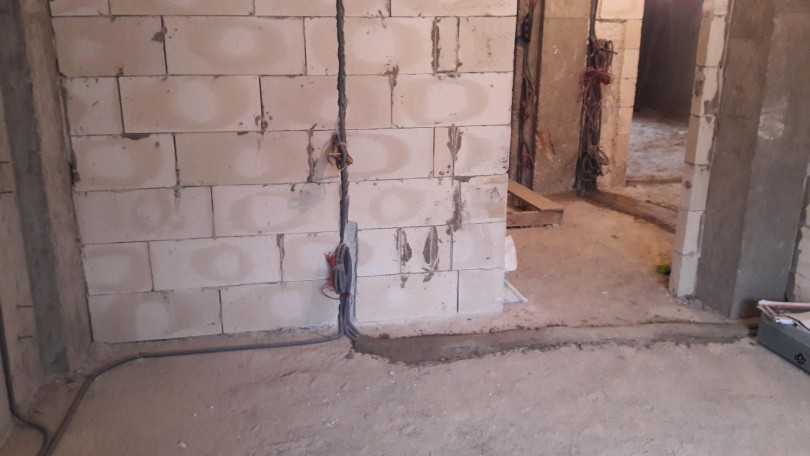

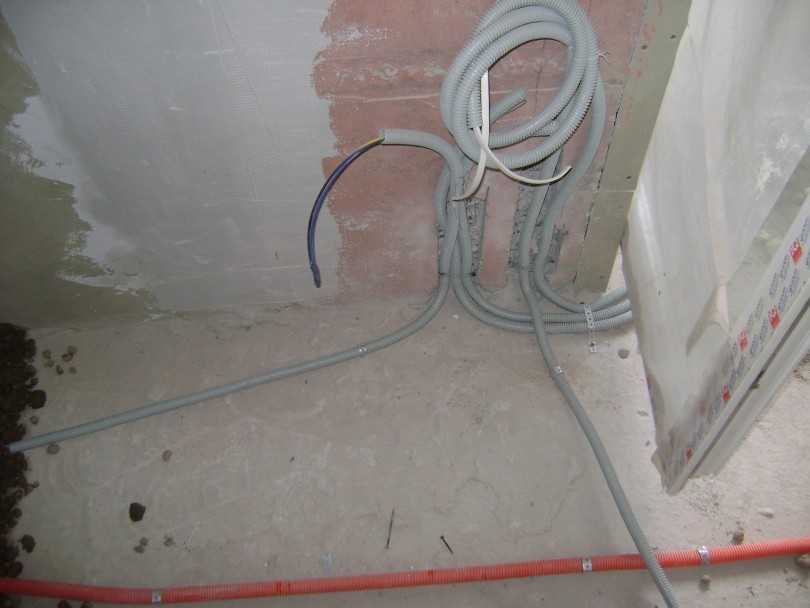

По полу прокладывается провод в специальной гофре, под заливку стяжки полов. Если уже есть заливка раствора, то делаются штробы, для гофры с проводом, с выходом на стену до распределительных коробок, далее до розеток и выключателей.

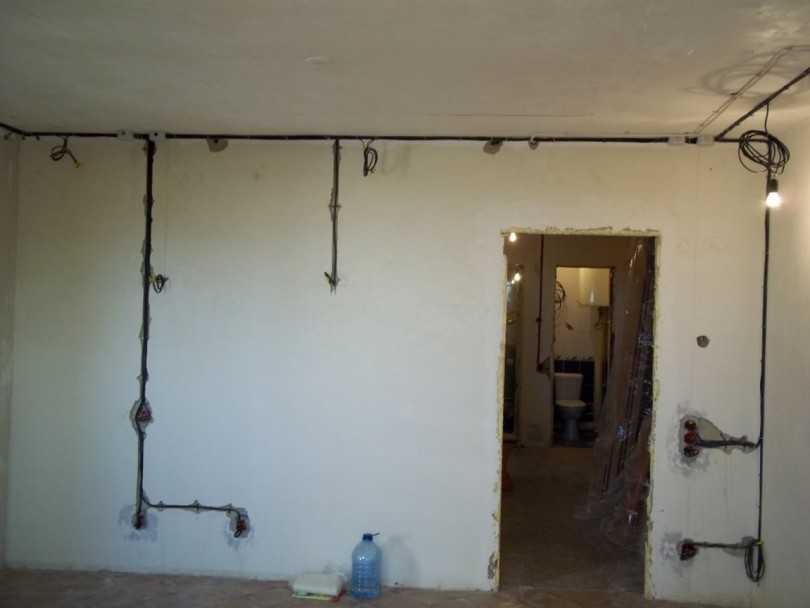

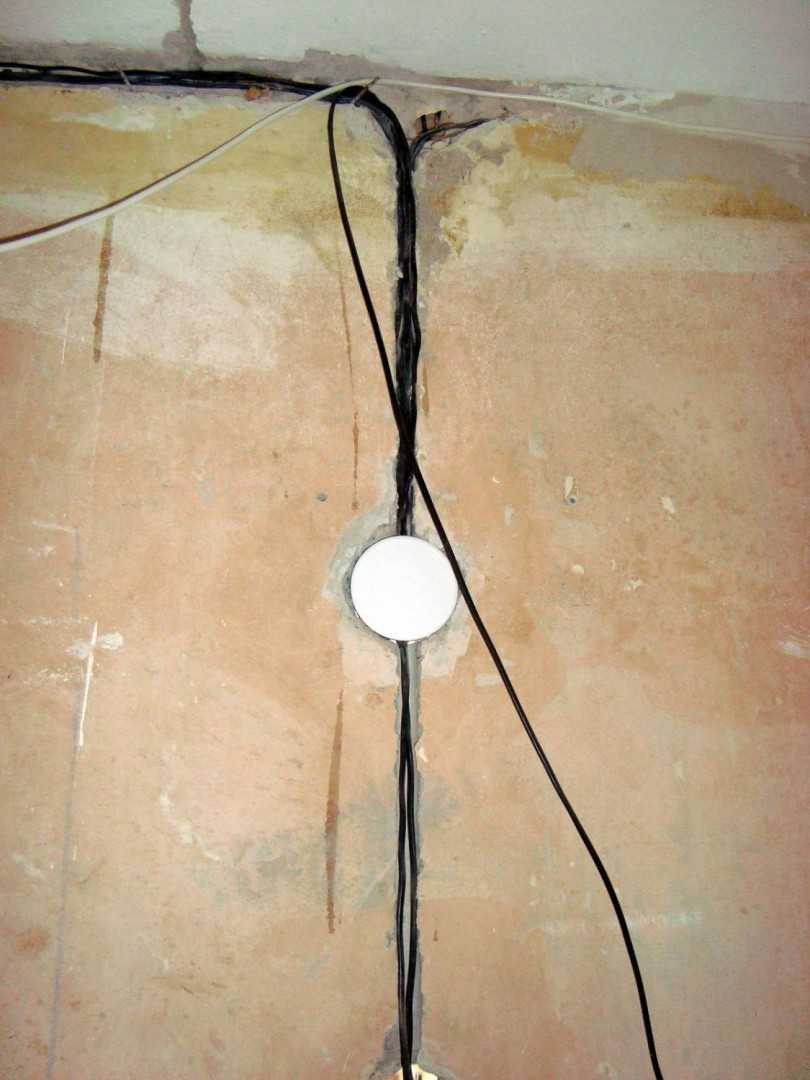

Если вы решили прокладывать электропроводку по стене, то штробы для провода делаются в верху, отступив от потолка 15 – 20 см. Повода при таком выборе монтажа можно прокладывать, как в гофре, так и без нее. Провода на люстры прокладываются внутри плит перекрытия сделав в них отверстия в нужных местах входа и выхода провода. (Плиты перекрытия имеют специальные отверстия по всей длине). Такой способ прокладки существует если не планируется монтаж фальшь-потолка.

Штробление по потолку производить можно в том случае, если это предусмотрено конструктивно. В других случаях штробление потолка категорически запрещено из-за разрушения межэтажного перекрытия.

Лучше такой способ прокладки не использовать. «Но я видел, что электропроводку проводят по потолку» – скажете вы. Да, проводят, но открытым способом и в гофре. Шроба в этом случае не нужна.

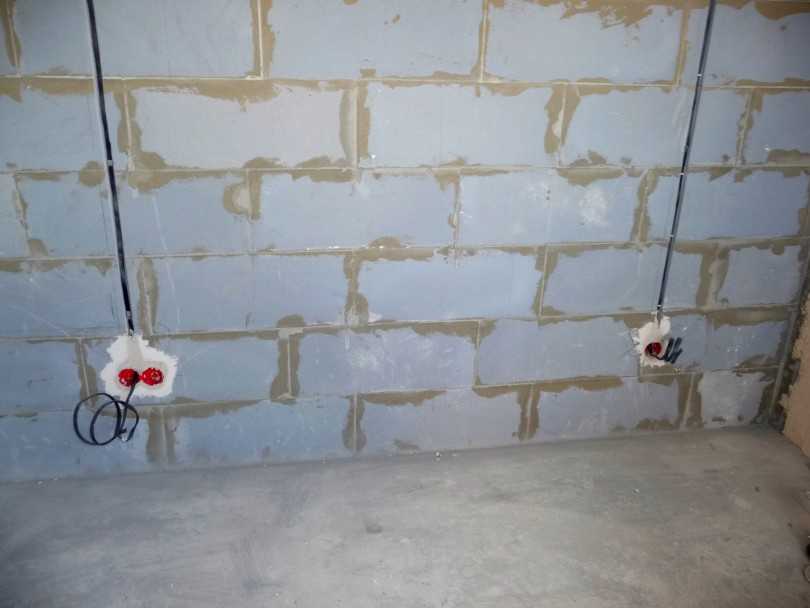

Спуски проводов на розетки, выключатели и распределительные коробки в таком случае делают под штукатуркой.

Открытый способ прокладки

Если сравнить скрытый и открытый способ прокладки, то открытый способ имеет ряд преимуществ перед скрытым, но недостатки то же имеются.

Преимущества:

  • Быстрота и легкость монтажа;
  • Отсутствие дополнительного оборудования для монтажа;
  • Минимум разрушений при монтаже.

Недостатки:

  • Не привлекательный вид;
  • Соблюдение норм пожарной и электрической безопасности при монтаже.

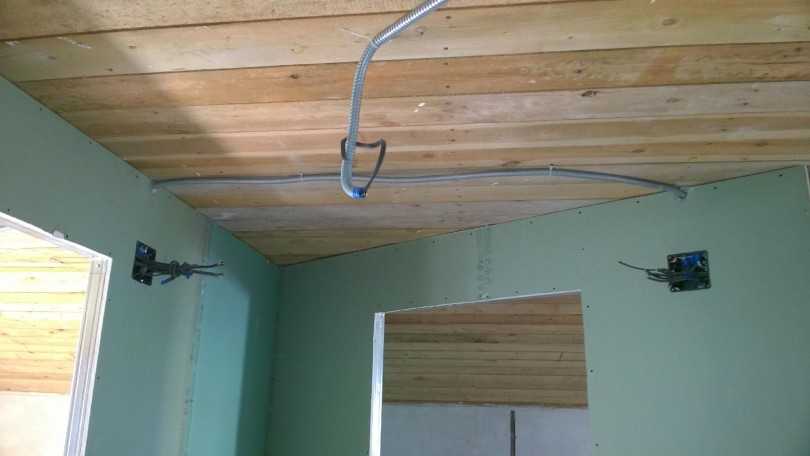

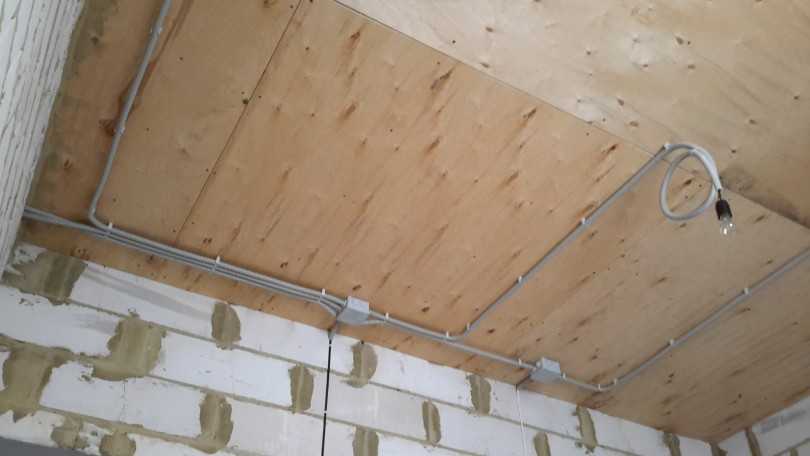

В квартирах, если вдруг не обойтись без открытой проводки, прокладывают провода в гофре (гофрированная труба электротехническая из самозатухающего ПВХ) или специальных пластиковых лотках ПВХ.

Гофра в продаже имеется разных наружных диаметров (16, 20, 25, 32, 40 и 50 мм). Продается в бухтах по 100 м.

Что касается лотков, они тоже разного размера. Крепятся с помощью дюбель-гвоздя диаметром 6, 8 мм.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.д.


Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Настенный монтаж провода в кабель-канале

Возможно с помощью кабель-каналов смонтировать электропроводку в деревянном доме своими руками. Пошаговая инструкция укладки провода в кабель-канале:

  • производят разметку линии прохода провода, согласно имеющейся схеме;
  • сечение кабель-канала зависит от количества размещаемых в нем проводов;
  • снимают крышку короба и крепят его саморезами к стене или потолку. Саморезы располагают с интервалом в полметра. Места поворотов дополнительно укрепляют саморезами;
  • в установленных местах монтируют распределительные коробки;
  • необходимые провода укладывают в кабель-каналы и защелкивают крышкой. В местах подключения розеток и выключателей оставляют запас провода для их подсоединения;
  • соединяют все провода в распределительных коробках, соединяют с зажимами автоматов, выключателей и розеток.

Схема обустройства открытой электропроводки по кабель-каналам.

Этапы монтажа можно увидеть на различных фото электропроводки в деревянном доме.

Основные правила хорошего плана

  1. Все розетки должны располагаться на высоте 30 см от чистого пола.
  2. Выключатели должны располагаться не ниже чем 90 см от пола.
  3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
  4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
  5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
  6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
  7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
  8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
  9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
  10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
  11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

Монтаж электроустановок

Управление всеми системами в доме в конечном итоге сводится к электроустановкам, без которых не обходится не один прибор.

Проектирование систем электроснабжения, освещения, телевидения, видеонаблюдения, кондиционирования, вентиляции, домофонии, теплоснабжения, и т.д. должно проходить в тесной взаимосвязи для того, чтобы монтаж электроустановок не превратился в процесс неоднократного переделывания, штробления, уродования задумок архитектора и дизайнера интерьера.

В Москве, к сожалению, принято доверять монтаж электроустановок общестроительным бригадам, что приводит к несогласованности действий специалистов.

Монтаж электроустановок должен осуществлять квалифицированный электромонтажник. Современные электроустановочные изделия выполняют несколько функций:

  • управление электрооборудованием;
  • управление слаботочным оборудованием;
  • дизайн света;
  • предмета интерьера, вписанного в стиль помещения.

Управление электроприборами должно быть удобным, безопасным и оптимальным. Проектировщик должен владеть информацией о требованиях газовиков, изготовителей кухонной мебели, приборов, должен изучить технические карты и получить техническое задание от заказчика на управление. Работа с заказчиком ведется сначала дизайнером, а затем инженером, что позволяет скоординировать все требования коммутации.

Управление слаботочным оборудованием как правило энергозависимо и требует грамотной, предусмотренной заранее системы электропитания. Силовой кабель необходимо предусмотреть к домофону, видеокамерам, котлам, датчикам и так далее.

В дизайне света крайне важен грамотный выбор выключателей, реле и знание особенностей их подключения. Например, светорегуляторы имеют ограниченную мощность и может так получиться, что люстра в несколько раз превышает мощность светорегулятора и работать не будет. Не грамотный монтаж банального выключателя с подсветкой может вызвать мерцание света в светильниках. Датчик движения может иметь особенности подключения, не известные не опытному электромонтажнику.

Современные розетки и выключатели разнообразны по дизайну и в одном и том же ценовом диапазоне велика вариативность выбора. Дизайнеры иногда, по просьбе заказчика, намеренно прячут розетки и выключатели, выбирая не броские бежевые оттенки и простые формы, но в современном интерьере это почти невозможно. Интересные цветовые решения, дизайнерские формы и конструкции требуют поддержки стиля и в электроустановочных изделиях. Выключатель является функциональным и стильным предметом интерьера, останавливает на себе взгляд, вызывая восхищение вкусом хозяина.

Различные производители предлагают изделия как со стандартными функциями, так и уникальные в своем роде. Редкий продавец магазина владеет знаниями, помогающими совершить грамотный выбор. Лучше, если в проекте будет указан конкретный производитель с артикулами рекомендуемых механизмов и указанием уникальных особенностей их установки.

Обращаясь к профессионалам, хозяин дома экономит не только свои деньги, но и нервы, обеспечивает себе комфортную безопасность.

Работы со стенами

Когда разметка на стене готова, можно начинать другой этап работы, который так же не менее важный. Однако, прежде чем начать сверление или выдалбливание стены, необходимо определиться каким способом будет производиться монтаж проводов на стене, открытым или закрытым способом.

Так, для закрытого способа характерно штробить стены, т.е. делать в стенах специальные канавки, куда будут укладываться провода, после чего эти каналы заделывают штукатуркой.

А вот для открытого способа такие действия не придется выполнять, провода будут спрятаны в специальные короба для электропроводки.

Требования к внешней проводке в квартире

В первую очередь, необходимо составить электрическую схему линий и элементов: розеток, выключателей и коробок. При составлении проекта нужно учитывать моменты:

  • Линии проводки должны располагаться вертикально или горизонтально относительно плоскостей помещения. Другие варианты запрещены техникой безопасности.
  • По стандартам они должны пролегать на расстоянии 15-20 см от углов, оконных и дверных проемов. Расстояние от уровня пола: розетки не менее 20 см, а выключатели — 60 см.
  • Нельзя прокладывать кабели рядом батареями, обогревателями и другими элементами теплоизлучения. Изоляционный слой приходит в негодность от постоянной температуры и риск аварийной ситуации повышается до критического состояния.
  • Под трубами, где скапливается конденсат, также запрещено проводить электрические элементы.
  • Для помещений с повышенной влажностью элементы электропроводки должны иметь двойную или тройную изоляцию.
  • Соединения и узлы проводов должны находиться только в распределительных коробках.
  • Заранее на схеме располагают распределительную коробку в легкодоступное место.

Если система прокладывается не через трубы или защитные панели, то используются специальные скобы, продающиеся в специализированных магазинах. Они необходимы для предотвращения провисания проводов под тяжестью собственного веса. Расстояние скоб проводки горизонтального типа — каждые 30-40 см, а для вертикального — 60 см.

Типовые решения для частного дома

Схемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом.

Домовая электропроводка должна быть выстроена по следующему принципу:

  1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
  2. Вторым размещается электросчетчик.
  3. Затем ставится общий автомат защиты.
  4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники.

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

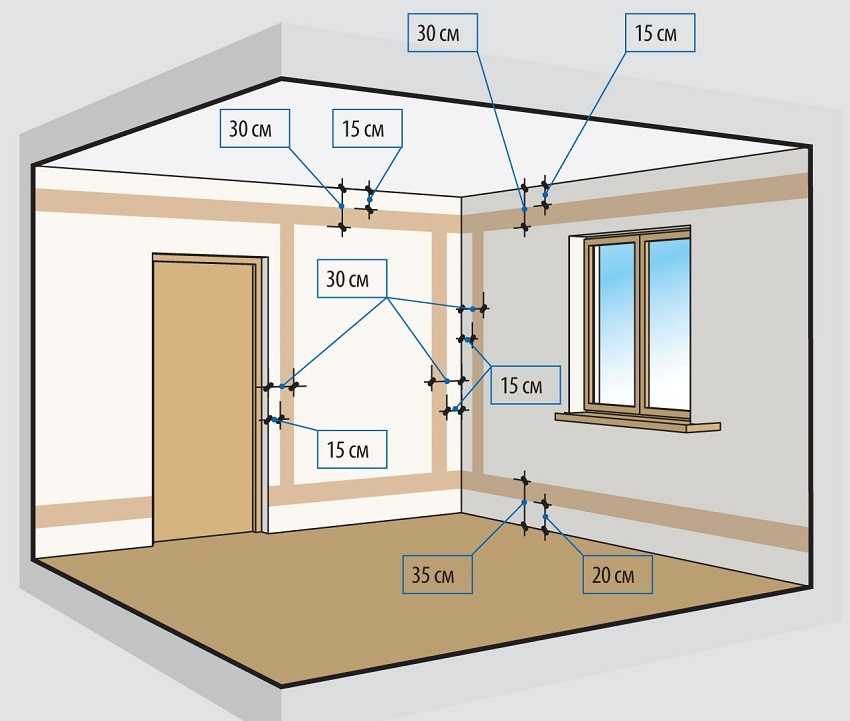

Необходимые отступы при монтаже электропроводки.

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне.

С чего начать разводку электрики в квартире

Работы по монтажу электропроводки в квартире или другом жилом помещении всегда должны начинаться одинаково – с составления плана разводки электрики. И вот почему. Допустим, сделали вы ремонт, не особо задумываясь по поводу конечного результата. Как захотелось, так и делали.

Расставили мебель по местам, расположили бытовую электронику. И что же у нас получилось? Катастрофа! Все розетки оказались в «холодном резерве»: одну загородил шкаф, другую диван, третью комод, а четвертую тумбочка. Даже для подключения телевизора и любимой стереосистемы как по закону подлости не оказалось розеток в радиусе 3-4 метров.

И вот здесь начинается очень веселая и увлекательная игра под названием «Раскидай по всей квартире удлинители и пилоты». Спрашивается: зачем вы делали новую электропроводку, чтобы потом ходить и спотыкаться об удлинители? Представьте, сколько денег и нервов может быть потрачено зря.

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

кабель 3*1,5мм2 – 10А

кабель 3*2,5мм2 – 16А

кабель 3*4мм2 – 20А или 25А

кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

реле напряжения

выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

холодильник

охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

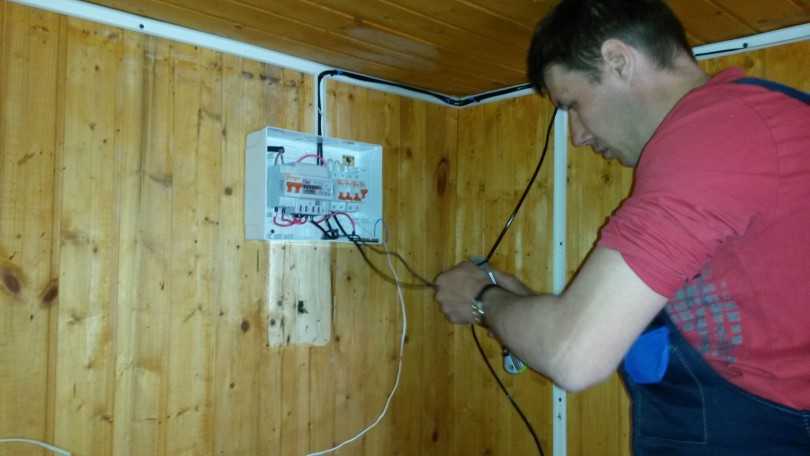

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Советы по правильному объединению электроточек

Для создания эффективной разводки в квартире, необходимо распределить различные направления и объединить группы электроточек на этих направлениях.

Так, для прокладки электропроводки от электрического щита стоит выделить следующие линии:

  • освещения на жилые комнаты, кухню и коридор;
  • электроснабжения на жилые комнаты;
  • отдельного электроснабжения на кухню;
  • освещения и электроснабжения для ванной и туалета;
  • отдельную силовую линию для электроплиты и приборов потребляющих большую мощность.

На каждую группу необходимо будет установить специальное устройство защитного отключения, которое своевременно отключит конкретную линию, что убережет проводку и питающуюся от нее технику от повреждения.

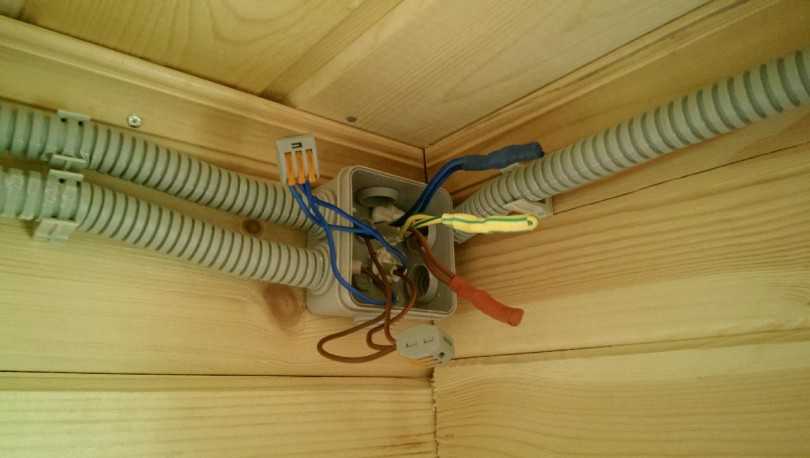

При объединении электроточек обязательно стоит использовать распределительные коробки, так как они, прежде всего, являются одним из способов изоляции соединений.

Стоит отметить, что подключение электрического щитка к линиям электропередач в квартире следует обязательно доверить электрикам управляющих компаний, поскольку эти работы должны выполняться исключительно специалистами в соответствии с требованием законодательных документов.

Определяем способы прокладки кабелей

В зависимости от конструкции здания и типов отделки, необходимо определиться со способами прокладки кабелей. Для частного дома можно выделить два основных варианта:

  • по полу
  • по потолку

Разводка проводов в полу возможна, если стяжка ещё не заливалась. Способ имеет ряд преимуществ, среди которых можно отметить более экономичный расход кабелей. Монтаж по потолку возможен, если будут применяться подвесные конструкции. Этот вариант проводки позволяет при будущих общестроительных работах производить безопасное сверление полов, даёт возможность выполнить монтаж вне зависимости от типа и состояния пола. Для деревянных домов часто применяется открытая проводка в каналах или на изоляторах, в том числе и по стенам.

Внимание! Слаботочные коммуникации рекомендуется вести отдельно от силовых.

Чтобы выбрать маршрут следования каждой линии, необходимо:

  • произвести тщательное обследование конструкции и техническое состояние здания;
  • спланировать пути обхода/пересечения препятствий и технических коммуникаций;
  • разработать способы перехода в различные помещения/этажи/на улицу.

Здесь важно помнить, что все без исключения электрические коммуникации должны поворачивать под прямым углом с умеренным радиусом изгиба. Спуск провода с потолка или проводка его из пола на стену должна осуществляться строго вертикально

Подробнее о типах монтажа и правилах выполнения кабельных работ читайте в статье «Как надёжно и безопасно проложить электрические провода».

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Делаем принципиальную схему электроснабжения

Принципиальная схема — это очень важная и очень сложная часть проекта, которая разрабатывается специалистами электролабораторий. Данный документ является основополагающим при планировании и проведении электромонтажных работ, при составлении рабочих чертежей.

Наша задача — создать упрощённую схему электроснабжения, которая поможет нам увидеть общую картину электроснабжения дома. По сути, это может быть наглядный рисунок, чертёж с условными обозначениями, который будет напоминать дерево с корнем в виде основного распределительного щита и ветвями, заканчивающимися отдельными розетками или светильниками. Ствол — это магистраль, там, где ветки разъединяются — это будут дополнительные щитки или распределительные (распаечные) коробки. Из общей канвы могут выбиваться кабели, идущие от щита к прибору напрямую. В схему можно включить автоматические выключатели и устройства защитного отключения, тогда она будет выглядеть примерно так:

Если электрика дома очень сложная, то есть смысл делать схему силовых цепей и свою схему для освещения, так как они всегда разводятся в доме по отдельности.

Если питание коттеджа трёхфазное, то делаем три разные схемы. При этом, чтобы добиться силового баланса, на основании технического задания (мощностей потребителей) следует равномерно распределить нагрузку на каждую из фаз — пропорционально сгруппировать приборы и агрегаты.

Стоимость установки электрооборудования

Цены на монтаж электроустановок и электротехнического оборудования зависят от особенностей самого оборудования и требований, выдвигаемых к его эксплуатации. С возрастанием уровня сложности и стоимости агрегата увеличивается и цена его установки или ремонта. Чтобы сэкономить средства и при этом обеспечить все условия для стабильной работы оборудования, нужно воспользоваться помощью профессионалов. Они учтут все факторы, важные для монтажа и последующей эксплуатации электроустановок.

Профессионально установленное оборудование не только эстетично выглядит, но и максимально безопасно в эксплуатации, поскольку позволяет точно и оперативно выявлять неполадки в ходе использования электроустановок и незамедлительно устранять их.

Получение разрешения на подключение к местной электросети

Сначала Вам необходимо пройти приемо-сдаточные испытания (техническое обследование объекта, где был осуществлен электромонтаж). Если результат окажется положительным, Вам выдадут «Акт допуска на подключение», на основании которого Владелец электросети должен подключить Ваш жилой объект.

Правила подключения к сети описаны в ПП РФ 861 от 27.12.2004 г и его многочисленных редакциях (обновлялся вплоть до 2015 года).

Энергоснабжающая компания обязана выполнить подключение к электросети для объектов мощностью до 15 кВт, независимо от наличия такой возможности у неё. Подключение с выделенной мощностью до 15 кВт, а протяженность линии не более 500 метров стоит 550 рублей. За эти деньги вы получите ТУ на подключение. После сборки вводно-распределительного щита, вам нужно обратится в РЭС и вызвать инспектора для его опломбировки, далее электрики должны подключить ваш «ящик» к электричеству – опоре ВЛЭП.

Этот вопрос наглядно рассмотрен на видео:

Вот мы и рассмотрели, как должна быть выполнена электропроводка в доме своими руками. Надеемся, предоставленная пошаговая инструкция была понятной и полезной, а видео уроки помогли лучше понять весь процесс электромонтажа!

Также читают:

  • Как сделать заземление в частном доме
  • Как собрать электрический щит своими руками
  • Как самостоятельно подключить участок к электричеству

https://samelectrik.ru/

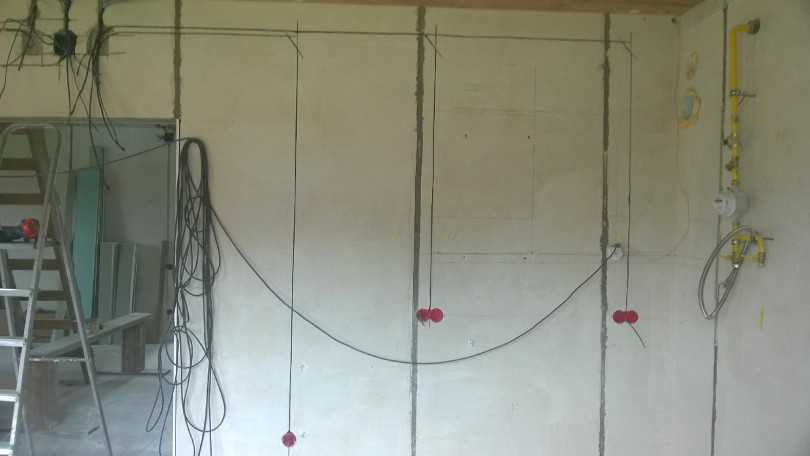

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

С чего нужно начинать монтаж проводки

Перед тем, как будут штробиться канавки для кабелей и устанавливаться подрозетники, нужно составить схему электропроводки. В этой схеме указывается точное размещение розеток, выключателей, распределительных коробок и проводов.

Желательно точно предусмотреть размещение и размеры мебели, и даже той, которую планируется покупать в будущем

Это очень важно для правильного размещения розеток и выбора их количества

Совет! Если пока точно неизвестно, сколько электроприборов будет находиться в комнатах, то нужно ориентироваться на нормативные требования: в жилых комнатах — 1 розетка на 6 м2, ванной и кухне — 2 розетки на 6 м2.

При составлении схемы нужно особое внимание уделить ванной комнате, так как здесь всегда повышена влажность и нужно по максимуму защитить все электроустройства и проводку. После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу. После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу

После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу.

При разметке нужно обязательно соблюдать нормативные расстояния между горизонтальной проводкой и потолком (не менее 10.5 см от потолка) и между плинтусами (не менее 15-20 см). Проводка, расположенная вертикально, должна располагаться на расстоянии 10 см от оконных и дверных проемов.

Очень важно, чтобы проводка не соприкасалась с металлическими строительными конструкциями и газовыми трубами (расстояние не менее 40 см). Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд

Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд

Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
