Как выполнить монтаж медных труб отопления

Техника безопасности при пайке труб из меди

Никогда не нужно игнорировать технику безопасности, когда человек интересуется, как паяют профессионалы медные изделия. Прежде всего, необходимо запомнить, что любая конструкция из меди очень сильно нагревается, когда на нее воздействует пламя горелки. Поэтому брать незащищенными руками деталь ни в коем случае нельзя. Для перемещения коротких элементов можно использовать клещи. Рекомендуется надеть рукавицы.

Необходимо не допускать попадания на кожу флюса. Если все же возникла такая ситуация, тогда агрессивный состав смывается мыльной водой.

Работы нужно выполнять в плотной одежде. Рекомендуется надеть вещи из хлопка. Одежду из синтетических тканей во время пайки использовать нельзя, потому что волокна искусственного происхождения легко плавятся.

Процесс соединения деталей нужно выполнять при хорошей вентиляции, так как во время пайки нередко флюс загорается. Поэтому в воздухе появляются опасные пары.

После завершения монтажных работ система обязательно промывается водой. Она должна быть горячей и чистой. Это позволяет избавиться от излишков расходников внутри трубопровода.

Каким способом цанговые фитинги соединяют пластиковые трубы?

Чтобы немного понять технологию, необходимо уточнить, что собственно из себя, представляют, цанга и фитинг. Цанга — это специфическая разрезная втулка с пружинящим свойством, какую довольно удобно применять при различных методах соединения изделий в форме цилиндра. Цанга надавливает на пространство внутри трубы, тем самым зажимая ее наружную сторону к фитинговому патрону. Именно по этой причине, подобный тип фитинга зовут зажимным.

цанги для обжимных трубочек

Непосредственно цанговый фитинг, по своей структуре представляет некий переходник, по-другому соединительный образец в трубопроводных системах разного назначения. Подходит в качестве соединения труб как одного размера, так и разных в поперечном измерении, вдобавок используется в угловом соединении и в трубах, требующих комбинирования с другими механизмами для водопровода. Например: водяные счетчики, всевозможные фильтры, и прочее.

цанга размеры

А тот факт, что внутреннее давление цанги и наружная резьба фитингового патрона является более надежным и крепким, не оставляет никаких сомнений. Принятие решения об их включении в работу, поможет в будущем, обойтись без проблем и постоянного ремонта, что достигается качественной и герметичной сцепкой.

Монтаж таких соединительных деталей позволяет выполнять сборку, без привлечения квалифицированных специалистов, потому как особенных навыков не требует. Также не понадобится какое-то техническое оборудование, которым владеют только сантехники. Самое главное — это внимательно подойти к выбору фитингов, не забывая про размер труб.

В случае соединения трубы с гаечным средством, придется купить фитинговую деталь, на одной стороне которой присутствует цанга, а на обратной — резьба, подходящего поперечника либо гайка. Не стоит переживать о неверном подборе цангового фитинга, потому что все новейшие технические аксессуары и элементы, по «умолчанию» снабжены стандартными параметрами.

при помощи гаечного ключа затяните гайку

После того как размер подобран, цангу вставляют вовнутрь трубы, затем наружная фитинговая гайка, закручивается разводным ключом. Этот процесс нужно провести как можно более тщательно, ведь от этого шага зависит то, насколько крепко труба зажимается и в полной ли мере фиксируется. Следом, нужно повторить процедуру с трубой, которую надо прикрепить с обратной стороны.

По мере монтажа всей конструкции, важно не забывать, что цанговый фитинг — это достаточно мощное давление на объединяемые детали с обеих сторон. Потому, ежели эти детали выполнены из пластика, то необходимо зажим регулировать постепенно и с особой точностью

Нередки случаи, когда наружную гайку перетягивают, отчего лопается пластиковая труба. Дабы избежать такой неприятной ситуации, специалисты советуют уравновешивать собственные усилия, которые прикладываются в момент прикручивания гайки.

фитинг цанга тройник

Что понадобится в процессе?

Для выполнения качественных соединений понадобятся специальные материалы и инструменты. Прежде всего, для обработки предварительно очищенной поверхности деталей понадобится флюс. Он удаляет с основания оксиды, улучшает растекаемость расплавленного припоя и снижает поверхностное натяжение.

Кроме этого понадобится еще и припой для работы с медью. Для высокотемпературной сварки выбирается материал, в состав которого не входит свинец. На упаковке должна быть надпись «lead free» или «без свинца».

Для низкотемпературной пайки подбирается легкоплавкий припой, в котором может присутствовать олово, медь, висмут, серебро. Припой низкотемпературного типа выпускается в виде 3-мм проволоки.

Флюс подбирается исходя из типа пайки. В продаже можно найти широкий ассортимент таких составов в удобной упаковке со специальной кисточкой

Для работы понадобятся инструменты. Прежде всего, труборез. С его помощью можно будет нарезать детали нужного размера

Важно выбирать инструмент высокого качества, чтобы мягкий материал, которым является медь, не заминался

Потребуется и фаскосниматель, чтобы снять заусенцы. Иначе будет невозможно вставить одну деталь в другую. Для зачистки внутренней поверхности труб так же используется щетка или ершик.

Еще один необходимый инструмент – труборасширитель. С его помощью можно будет увеличить диаметр одной из соединяемых деталей, что необходимо будет сделать, поскольку трубы имеют одинаковое сечение

Для нагрева медных элементов используют разные инструменты. Чаще всего для низкотемпературной пайки выбирают газовую горелку, имеющую узконаправленное пламя.

Газовое оборудование в этом случае работает от баллона со смесью пропана и бутана или с чистым бутаном. Одной такой заправки хватает на 3-4 сотни стыков.

Прибор работает эффективно, при нагреве горелкой труба разогревается за несколько секунд. Высокотемпературная пайка осуществляется при использовании газовых смесей пропан-кислород либо ацетилен-воздух.

Кроме того, пайка может осуществляться с помощью специального электрического паяльника, предназначенного для работы с деталями из меди. Устройство способно работать и с твердым, и с мягким припоем. Паяльник подключается к сети и используется там, где работать с открытым огнем невозможно. Устройство оснащается прижимными клещами и съемными электродами.

Помимо этих инструментов для монтажа трубопровода понадобится маркер или карандаш, рулетка, молоток и строительный уровень.

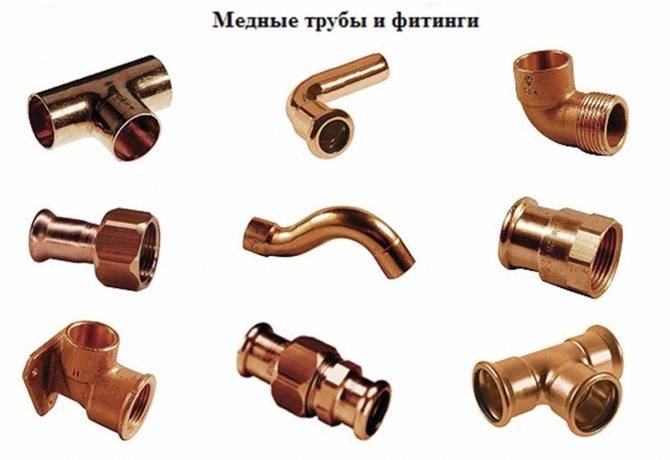

Обзор цен фитингов для медных труб

Производством медных изделий для инженерных систем занимаются во многих странах мира. Лидером здесь, понятное дело, является Китай. Его продукция широко представлена на российском рынке. Но наибольшей популярностью, благодаря своему высочайшему качеству, пользуются изделия ведущих европейских фирм. Многие из них, например, такие как Viega, имеют не только представительства в Москве, но и свое производство на территории России.

Цена фитингов складывается из многих факторов. Наибольшее влияние на стоимость оказывает материал, из которого изготовлено изделие. Фитинги изготавливаются из меди, бронзы и латуни. Самый дорогой материал — это медь, самый дешевый и наиболее часто используемый — латунь. На некоторые из них наносятся предохранительные покрытия из никеля или хрома. Это тоже оказывает влияние на цену изделия.

Стоимость некоторых фитингов различных фирм. Батареи электрические для дома читайте в нашей статье.

Название фирмыСтоимость фитингов в зависимости от вида, материала, размера, в руб.
Угольник 1/2″Муфта 1/2″Тройник 1/2″Тройник 1″
VALTECлатунь, никелированный — 136латунь, никелированный — 73латунь, никелированный — 165латунь, никелированный — 475
Viegaбронза — 157,50бронза — 86,50бронза — 183бронза — 560,2
Uni-Fittлатунь — 118,5латунь — 78латунь — 126латунь — 315
Stoutлатунь — 108латунь — 74,25латунь — 129,75латунь — 351
TIEMMEбронза — 180латунь, 85.50латунь — 123,75латунь — 350,2

Сферы применения медных труб

Монтаж медных труб в отопительных системах возможен благодаря их высокой стойкости в условиях работы с высокотемпературными жидкостями. Особенно это свойство актуально при однотрубной схеме отопления, в которой для обеспечения температуры теплоносителя в последнем радиаторе около 70ºС необходимо, чтобы в первом она была равна примерно 120ºС

Соединение труб обжимными фитингами не дает абсолютную гарантию надежности и требует постоянного контроля в процессе эксплуатации.

Максимальная температура, которую выдерживают полимеры, используемые в системах отопления, не превышает 95ºС, а по медным трубам могут транспортироваться среды температурой до 300ºС. Важным свойством трубопровода из этого металла является его способность выдерживать давление 200-400 атм, при этом паяное соединение медных труб, выполненное своими руками, остается герметичным. В то же время металлопластиковые изделия могут выдерживать, в среднем, давление в 6 атм при возможном рабочем давлении в системе 6 – 8 атм. Трубы отопления из мягкой меди легко переносят 3-4 цикла замораживания-размораживания.

Благодаря своим антибактериальным свойствам медь способна противостоять инфильтрации загрязнений в городских водоснабжающих сетях. Сантехническая медь обладает стойкостью к воздействию хлора. Более того, хлор, являясь сильным окислителем, способствует образованию на меди защитной оксидной пленки, которая продлевает срок службы трубопровода. Однако следует помнить, что скрытая прокладка медных труб своими руками может осуществляться только при наличии на трубах полимерной оболочки, которая предохраняет медь от блуждающих токов.

При использовании медных труб в системах отопления и водоснабжения следует избегать сочетания в системе разных материалов, которое приводит к местной электрохимической коррозии. Если же необходимо соединить, например, алюминий с медью, используют латунные переходные элементы.

Медные трубы универсальны: помимо систем водоснабжения и отопления, их применяют для передачи газов, хладагентов в холодильных системах, используют в системах кондиционирования.

Материалы и оборудование

Самым надежным соединением медных труб считают сварочные работы,. Стыковку рекомендуется проводить, применяя следующие приспособления:

  • припои, которые выбирают для определенного материала;
  • дополнительные фитинги;
  • флюс в виде жидкости или пасты, для очищения места стыка от оксидного налета;
  • для нарезки заготовок применяют труборез, при помощи которого подготавливают заготовки с ровным краем;
  • сниматель фаски;
  • для увеличения отверстий используют развальцовщик;
  • газовые приборы для прогрева места сварки.

Типы сварочных горелок

Выбор оборудования напрямую зависит от объема предстоящих работ и диаметра труб. Чтобы знать, как сварить медные трубы, нужно понимать особенность этого металла. Например, проводить работы с применением твердого припоя можно с горелкой, способной разогреть его до температуры 430°С — 450°С, тогда как для мягкого она не должна превышать 425°С. Среди большого ассортимента, представленного на рынке, можно выделить следующее оборудование для сварки медных труб:

  • Если объем работ достаточно большой, то можно приобрести ацетилено – кислородный аппарат, дающий равномерное распространение тепла по месту стыка. Этот вид сварочного оборудования требует навыков работы с ним, так как кислородно-ацетиленовая смесь при высоком давлении взрывоопасна. Как правило, применяется для работ с твердым припоем.
  • Бытовые газовые горелки больше подходят для сварщика самоучки и могут отличаться составом газа в их баллоне:
  • Для сварки небольших элементов подходит аппарат с баллоном из смеси газа с воздухом. Емкость может быть как стационарная, так и съемная.
  • Смеси с кислородом в горелках применимы при монтаже труб любого диаметра и толщины стенок. Они относятся к категории профессионального оборудования и, как правило, имеют стационарные емкости.
  • Небольшие ручные инструменты помогут сделать ремонт медных труб и обойдутся владельцу недорого. Они снабжены одноразовым баллоном с пропаном или бутаном, могут работать с любым видом припоя. Обычно, подобный инструмент продается со сменными соплами, что позволяет регулировать мощность пламени.

Лучшим оборудованием для домашнего мастера являются ручные горелки, так как для работы с ними не требуются особые знания и умения. Они оснащены отражателями пламени и специальным клапаном для блокировки подачи газа, что обеспечивает дополнительную защиту неопытному новичку.

Индукционная сварка медных труб осуществляется индуктором, подключенным к генератору и, как правило, используется профессиональными сварщиками при монтаже промышленных магистралей.

Сварка медных труб (видео отображает это) своими руками вполне по плечу неопытному мастеру, если им правильно выбран инструмент для этого. Чем проще агрегат, тем легче с ним работать. Автономная ручная горелка в этом случае – самый оптимальный выбор.

Монтаж медных труб отопления

При сборке трубопровода используются два вида соединений: при помощи фитингов и сварки. Через разборные или прессовые фитинги стыкуются трубы с отопительными приборами. Возможна установка и для соединения/разветвления труб, но чаще используется для этих целей сварка. При использовании отожженных труб в нужных местах их можно гнуть, уменьшая количество соединений. Для изгиба используют специальное приспособление – трубогиб, которое позволяет получить разные углы не уменьшая просвета трубы и не ухудшая проходимость системы. Гнуть медные трубы руками практически невозможно: хоть материал и пластичен, но изогнуть его вручную без уменьшения просвета не получается. Так что такой метод лучше не использовать.

Чтобы согнуть медную трубу используют специальное оборудование — руками это делать нельзя, так как уменьшается просвет трубы и ухудшается циркуляция

Для установки обжимных фитингов не требуется никакого специального оборудования:  труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать».  Потому такие соединения нельзя замуровывать.

Установка прессовых фитингов происходит при помощи специальных пресс-машин. Они стоят недешево (и аренда в том числе). Зато соединение получается герметичным и надежным, но неразъемным.

Более универсальным и надежным считается капиллярная пайка. Таким способом можно соединять участки труб одинакового диаметра напрямую: один из свариваемых концов развальцовывают – незначительно увеличивают диаметр, чтобы трубы можно было вставить одну в другую. Для этого используют специальное устройство. Место соединения зачищают при помощи металлической щетки или специальных губок (есть в продаже). Заем соединяемые поверхности обрабатывают флюсом – специальным составом, который улучшает «сцепление» металла с припоем. Обработанные трубы вставляют одна в другую. Просвет между ними при этом должен быть минимальным – доли миллиметра. Затем соединение разогревают при помощи сварной горелки. Когда материал нагреется до температуры плавления  припоя, его вносят в пламя и расплавленным составом заливают имеющиеся щели. После того как шов заполнен, его остужают. Можно просто оставить его на воздухе, до остывания, а можно опустить в воду. В принципе, процесс не очень сложный, но требуется опыт, сноровка и тщательность исполнения: и развальцовка и сам процесс заполнения требуют точности и аккуратности. По такой де схеме паяются соединения со специальными медными фитингами под пайку.

Хорошо продемонстрирован процесс пайки медной трубы и такого же фитинга на этом видео, но тут предусматривается использование в водопроводной системе, а потому в качестве припоя использовано олово. Для отопления используют другие составы, имеющие температуру плавления не меньше 115оС. В остальном процесс такой же.

Сборка трубопровода при помощи фитингов

Соединение медных труб при помощи фитингов производится исключительно в местах, доступных для проведения контроля. Это правило обуславливается тем, что соединение получается не полностью герметичным и с течением времени могут образовываться протечки.

Преимуществом резьбового соединения является то, что в случае необходимости можно произвести ремонт без дополнительных усилий, так как полученное соединение получается разъемным.

Инструменты и материалы

Для сборки трубопровода потребуются следующие материалы и инструмент:

  • медные трубы подходящего диаметра;
  • соединительные обжимные или пресс-фитинги;

Специальные устройства для сборки трубопровода

Виды и количество фитингов подбирается в соответствии со схемой трубопровода.

  • труборез или ножовка по металлу;
  • трубогиб для медных труб. Устройство используется для организации трубопровода с меньшим количеством соединений, что повышает прочность системы;
  • напильник для обработки труб после резки (перед соединением). Дополнительно можно использовать мелкую наждачную бумагу;
  • ФУМ-лента для герметизации резьбы. Кроме ФУМ-ленты можно также использовать льняную нить, нить Тангит Унилок или любой иной герметизирующий материал;
  • гаечный ключ.

Инструкция по сборке

Сборка медного трубопровода своими руками при помощи фитингов производится следующим способом:

  1. нарезка труб для трубопровода. Длина каждой трубы должна полностью соответствовать составленной в процессе разработки системы схеме;
  2. удаление изоляционного слоя. Если для обустраиваемой системы трубопровода какого-либо назначения используются трубы с изоляцией, то для прочного соединения утепляющий слой удаляется. Для этого ножом прорезается нужный участок и производится зачистка трубы;
  3. обрезанный край обрабатывается напильником, наждачной бумагой до получения ровной поверхности. Если на конце трубы останутся заусенцы, выбоины или иные неровности, то соединение получится менее герметичным;

Зачистка трубы перед соединением с фитингом

  1. при необходимости производится гибка труб;
  2. на подготовленную трубу надевается накидная гайка и обжимное кольцо;

Установка элементов фитинга для соединения

  1. труба соединяется с фитингом. Первоначально затяжка производится руками, а затем гаечным ключом. В процессе затяжки обжимное кольцо полностью герметизирует соединение, что исключает необходимость применения дополнительных герметиков. Однако при соединении медной трубы с трубой или фитингом, изготовленным из иного материала, требуется дополнительная герметизация ФУМ-лентой.

Важно не перетянуть резьбу, так как мягкая медь легко деформируется

Как соединить медную трубу со стальной

Фитинги трубопроводного типа применяются для соединения труб самых разнообразных диаметров и размеров. Фитинги определенного типа необходимы для изгиба трубопровода, например, Т-образные и У-образные фитинги, а равно как гибы.

Прокладка трубопровода из меди

Уникальные эксплуатационные качества меди обеспечили трубным изделиям из нее, несмотря на высокую стоимость, довольно широкое применение.

Медные трубы не боятся ультрафиолетовых лучей, обладают низким коэффициентом теплового расширения, высокой коррозионной стойкостью в некислотных средах.

Способность меди сохранять пластичность при отрицательных температурах дает возможность проводить монтаж медных труб даже в зимних условиях. Долговечность труб из меди не зависит от температуры и давления транспортируемых по ним сред.

Медные трубы дают возможность транспортировать в них высокотемпературные жидкости.

Сферы применения медных труб

Монтаж медных труб в отопительных системах возможен благодаря их высокой стойкости в условиях работы с высокотемпературными жидкостями. Особенно это свойство актуально при однотрубной схеме отопления, в которой для обеспечения температуры теплоносителя в последнем радиаторе около 70ºС необходимо, чтобы в первом она была равна примерно 120ºС

Соединение труб обжимными фитингами не дает абсолютную гарантию надежности и требует постоянного контроля в процессе эксплуатации.

Максимальная температура, которую выдерживают полимеры, используемые в системах отопления, не превышает 95ºС, а по медным трубам могут транспортироваться среды температурой до 300ºС.

Важным свойством трубопровода из этого металла является его способность выдерживать давление 200-400 атм, при этом паяное соединение медных труб, выполненное своими руками, остается герметичным.

В то же время металлопластиковые изделия могут выдерживать, в среднем, давление в 6 атм при возможном рабочем давлении в системе 6 — 8 атм. Трубы отопления из мягкой меди легко переносят 3-4 цикла замораживания-размораживания.

Благодаря своим антибактериальным свойствам медь способна противостоять инфильтрации загрязнений в городских водоснабжающих сетях. Сантехническая медь обладает стойкостью к воздействию хлора.

Более того, хлор, являясь сильным окислителем, способствует образованию на меди защитной оксидной пленки, которая продлевает срок службы трубопровода.

Однако следует помнить, что скрытая прокладка медных труб своими руками может осуществляться только при наличии на трубах полимерной оболочки, которая предохраняет медь от блуждающих токов.

При использовании медных труб в системах отопления и водоснабжения следует избегать сочетания в системе разных материалов, которое приводит к местной электрохимической коррозии. Если же необходимо соединить, например, алюминий с медью, используют латунные переходные элементы.

Медные трубы универсальны: помимо систем водоснабжения и отопления, их применяют для передачи газов, хладагентов в холодильных системах, используют в системах кондиционирования.

Соединение труб обжимными фитингами

Для соединения медных труб своими руками используют обжимные или паечные фитинги — соединительные детали различной формы и назначения.

Обжимные фитинги производят из латуни, внутри них расположено обжимное кольцо, гарантирующее герметичное крепление. Кольцо затягивают вручную с помощью гаечного ключа.

Однако использовать такие фитинги целесообразно только в тех местах, где невозможно проводить работы с открытым огнем и возможно легко проверять герметичность соединения.

Соединения обжимными фитингами рассчитаны на более низкие значения допустимого давления, чем паечные, и их необходимо периодически проверять и подтягивать.

Соединение стальных и пластиковых труб отопления и водоснабжения с медными зачастую осуществляют именно с применением обжимных фитингов.

Чтобы соединить такой фитинг с трубой своими руками, необходимо разобрать его, далее надеть на трубу зажимную гайку, а затем — обжимное кольцо. Сборка, состоящая из трубы, зажимной гайки и обжимного кольца, вставляется в фитинг.

Гайка затягивается с помощью ключа на число оборотов, зависящее от диаметра трубы и определяемое паспортными данными фитинга.

Соединения обжимными фитингами не являются абсолютно надежными и требуют постоянного контроля в процессе эксплуатации.

Особенности пайки

Чтобы правильно паять медные трубы отопления и водопровода, рекомендуют ознакомиться с особенностями данного процесса.

Такой стык применяют в ситуациях, где трубы проходят в стене или полу, а также в других местах с ограниченным доступом для возможности визуально проконтролировать стыки.

В основе процесса пайки расположен капиллярный эффект. При этом припой равным слоем ложится по сечению трубы. Также в процессе применяют специальные фитинги, которые подбирают отдельно для каждого диаметра трубопроката.

Видео

Также в процессе действий используют припой и флюс. А сам метод пайки разделяю на два подвида:

  • высокотемпературный;
  • низкотемпературный.

Видео

Низкотемпературное (мягкое) спаивание. Применяется при конструировании трубомагистрали для транспортировки жидкости и газа.

Рабочая температура при процессе превышает 110 градусов. Этот метод применяют для сортамента с объемом от 0,7 до 11 см. Патрубки, толщь стенок которых больше 0,16 см и объемом, превышающим 11 см, соединяют посредством сварки.

Последовательность процесса:

  1. Подготавливается элемент нужного размера с удаленной теплоизоляцией и снятыми заусеницами.
  2. Зона состыковки и фитинг чистится от оксидной пленки.
  3. Убирается пыль и на верхнюю часть наносят флюс.
  4. Конец заготовки вставляют в фитинг (зазор остается не более 0,04 см).
  5. Соединение прогревается горелкой и швы запаивают припоем.

Расходные материалы и инструменты

Кроме труб и фитингов, понадобятся еще горелка, припой и флюс — для самой пайки. А еще трубогиб и несколько сопутствующих мелочей для обработки перед началом работ.

Ершик для зачистки фитингов изнутри

Припой и флюс

Пайка медных труб любого типа происходит при помощи флюса и припоя. Припой — это сплав обычно на основе олова с определенной температурой плавления, но обязательно ниже чем у меди. Он подается в зону пайки, разогревается до жидкого состояния и затекает в соединение. После остывания обеспечивает герметичное и прочное соединение.

Для любительской пайки медных труб своими руками подойдут припои а основе олова с добавлением серебра, висмута, сурьмы, меди. Лучшими считаются составы с добавлением серебра, но они наиболее дорогие, оптимальные — с медной добавкой. Есть еще с добавкой свинца, но они не должны использоваться при разводке водопровода. Все эти виды припоя обеспечивают хорошее качество шва и легкую пайку.

Флюс и припой — необходимые расходные материалы

Мягкий припой продается в небольших катушках-бобинах, жесткий — в пачках, нарезанный на куски.

Перед началом пайки место соединения обрабатывают флюсом. Флюс — это жидкое или пастообразное средство, которое обеспечивает затекание расплавленного припоя в соединение. Особо выбирать тут нечего: подойдет любой флюс для меди. Еще — для нанесения флюса понадобится маленькая кисточка. Лучше — с натуральной щетиной.

Горелка

Для работы с мягким припоем можно купить небольшую ручную горелку с одноразовым газовым баллоном. Эти баллоны крепятся к рукоятке, имеют объем от 200 мл. Несмотря на миниатюрность, температура пламени — от 1100°C и выше, чего более чем достаточно для расплавления мягкого припоя.

На что стоит обратить внимание — это на наличие пьезорозжига. Эта функция никак не лишняя — проще будет работать. На ручке ручной газовой горелки расположен вентиль

Он регулирует длину пламени (интенсивность подачи газа). Этим же вентилем перекрывается газ, если горелку надо потушить. Безопасность обеспечивает обратный клапан, который при отсутствии пламени перекроет подачу газа

На ручке ручной газовой горелки расположен вентиль. Он регулирует длину пламени (интенсивность подачи газа). Этим же вентилем перекрывается газ, если горелку надо потушить. Безопасность обеспечивает обратный клапан, который при отсутствии пламени перекроет подачу газа.

Ручная горелка для пайки медных труб

На некоторых моделях установлен отражатель пламени. Он не дает рассеиваться пламени, создавая более высокую температуру в зоне пайки. Благодаря чему горелка с отражателем позволяет работать в самых неудобных местах.

При работе в бытовыми и полупрофессиональными моделями надо быть аккуратными — не перегревать агрегат, чтобы не расплавился пластик. Потому выполнять за один раз много паек не стоит — лучше дать оборудованию остыть и подготовить в это время следующее соединение.

Сопутствующие материалы

Для нарезания медных труб необходим труборез или ножовка с лезвием по металлу. Срез должен быть строго вертикальным, что обеспечивает труборез. А для гарантии ровного среза при помощи ножовки можно использовать обычное плотницкое стусло.

Труборез

При подготовке труб их надо зачищать. Для этого есть специальные металлические щетки и ершики (для зачистки внутренней поверхности), но можно обойтись наждачной бумагой со средним и мелким зерном.

Для удаления заусенец со срезов есть фаскосниматели. Отработанная ими труба лучше заходит в фитинг — его раструб лишь на доли миллиметра больше, чем наружный диаметр. Так что малейшие отклонения приводят к трудностям. Но, в принципе, можно все устранить наждачной бумагой. Потребуется только больше времени.

Еще желательно иметь защитные очки и перчатки. Большинство домашних мастеров пренебрегают этими средствами безопасности, но ожоги — это очень неприятно. Это все материалы и инструменты, необходимые для пайки медных труб.

Инструкция по прессованию труб из меди

Единственный инструмент, который потребуется для поведения процедуры прессования – пресс-клещи. Перед началом работ отрезки труб готовим по инструкции, изложенной выше.

Пошаговый инструктаж:

Галерея изображений
Фото из
Для выбора нужного фитинга используем специальные приспособления или читаем маркировку, нанесенную на деталь

Для плотного примыкания пресс-фитингов не нужно использовать припой или флюс. Достаточно вставить конец трубы внутрь фитинга до упора

Качество прессовки зависит и от правильного выбора насадки, который определяется размером фитинга. Перед процедурой устанавливаем насадку в клещи

Вставляем соединение фитинга с трубой в разъем насадки клещей, придаем неподвижность (защелкиваем) и зажимаем его движением рукояток или нажатием на кнопку

Шаг 1 – подбор фитинга по размеру

Шаг 2 – соединение трубы и фитинга

Шаг 3 – выбор насадки для пресс-клещей

Шаг 4 – обжим пресс-фитинга клещами

Напоминаем, что опрессовкой создается необслуживаемое соединение, которое служит до 30 лет и более. Готовый трубопровод можно укладывать в штробы, зашивать гипсокартоном или заливать стяжкой.

Советы по правильной прессовке труб малого и большого диаметра

Существует ряд нюансов, знание которых помогает справиться с самостоятельной прессовкой медных фитингов, даже если вы занимаетесь этим впервые.

Галерея изображений
Фото из
Еще перед началом процесса опрессовки проверьте, соответствуют ли детали назначению трубопровода. Уплотнитель желтого цвета – для газа, черного цвета – для воды

Прессовку небольших отрезков можно осуществлять на рабочем столе, а затем уже на месте монтажа выполнить соединение длинных фрагментов

Для обработки труб большого диаметра подбираются соответствующие насадки. Прессовка фитингов диаметра 108 мм осуществляется дважды, с поворотом на пол-оборота при второй попытке

Хотя пресс-клещи автоматически контролируют качество прессовки, после процедуры нужно убедиться, правильно ли она произведена. Для этого достаточно осмотреть фитинг – результатом работы является характерная канавка

Учет цветовых обозначений на фитингах и уплотнителях

Сборка коротких фрагментов на столе

Прессовка труб большого диаметра

Поверка качества прессовки медных труб

Производя обжим вручную, старайтесь не прилагать излишние усилия, чтобы не деформировать трубы.

Выбор фитингов зависит от множества причин, в том числе и от ваших навыков. Если умений недостаточно, то браться за горелку не стоит, а сделать обжимное или прессованное соединение по силам и новичкам.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
