Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Температура нагрева ламината

В первую очередь стоит помнить, что температура нагрева ламината, даже специального, не может быть выше 25-27°C. Некоторые виды могут выдерживать нагрев до 28°C. Если подогрев пола у вас служит для того, чтобы «ногам было тепло», а не является основной системой отопления, такой температуры вполне достаточно. Именно для того, чтобы ногам было приятно. Если теплый пол рассматривается как основное отопление, надо тщательно просчитать, будет ли достаточно того тепла, которое выделится при нагреве до такой невысокой температуры.

Максимальная температура теплого пола под ламинат указывается производителем

Можно ли нагревать ламинат до более высоких температур? Производители рекомендуют температуру не выше 27-28 градусов. Теоретически, при повышении до 30-32 градусов большой беды не будет. Кратковременно данное покрытие выдерживает нагрев до 200°C. Но с увеличением температуры увеличиваются размеры плашек. И это может стать причиной «вспученного ламината». Это произойдет, если оставленный по периметру зазор будет недостаточен для компенсации увеличения размеров. Если с зазором проблем нет, на время критических холодов можно повышать температуру выше рекомендованной. Но вообще, лучше придерживаться рекомендаций производителей.

Еще один момент: 27-28 градусов — это та температура пола, которая ощущается нами как комфортная. И она не противоречит СНИПу. Это главное соображение, по которому рекомендован именно такой температурный режим.

Монтаж пленочного теплого пола под линолеум – особенности укладки и подключения

Укладка систем обогрева пола уже не является новинкой. Они могут существенно сэкономить средства и сделать дом уютным, комфортным

Естественно, перед выбором системы обогрева, необходимо обратить внимание на свойства напольного покрытия. Пленочный теплый пол под линолеум укладывается чаще всего

Преимущества конструкции

Инфракрасная нагревательная пленка обладает такими достоинствами:

  1. Укладка изделия производится быстро. Причем провести процедуру можно собственноручно.
  2. Нет необходимости в обустройстве стяжки: систему можно класть прямо под напольное покрытие.
  3. Возможность сэкономить средства и полезную площадь помещения.
  4. Пожарная безопасность.
  5. Достаточно высокая прочность покрытия. Учтите, что даже если поврежден один из элементов полотна, то система все равно будет работать.
  6. Включать и использовать такой теплый пол можно сразу после монтажа.

Несмотря на то, что производители уверяют в полной водонепроницаемости пленки, все же не всегда следует стелить ее в помещениях, подверженных сильному влиянию влаги. Все дело в электрических контактах. Хотя хорошая изоляция может решить эту проблему.

Особенности нагрева линолеума

Перед тем как делать монтаж инфракрасной пленки, необходимо рассмотреть некоторые свойства напольного покрытия:

  • Если вы решили укладывать теплый пол под линолеум, то это напольное покрытие должно содержать минимум синтетических веществ. В этом случае при нагревании оно не будет выделять вредных веществ.
  • Покупайте только тот линолеум, который пригоден для совместного использования с теплыми полами.
  • Следует отдать предпочтение напольному материалу, который изготавливается из многослойного ПВХ.

Линолеум не следует нагревать больше, чем до 28 °C. В противном случае он может начать плавиться.

Что необходимо для работы?

Укладка теплого пола производится только после того, как будет собран весь необходимый инструмент и материалы. Итак, вам потребуется:

  1. Система инфракрасного пола вместе со всеми комплектующими.
  2. Клипсы, при помощи которых вы будете подсоединять контакты. Их необходимо по две на каждую полоску.
  3. Терморегулятор и датчик.
  4. Утеплитель с отражающим покрытием или простой фольгированный теплоотражатель.
  5. Полиэтиленовая пленка для обустройства гидроизоляции.
  6. Строительный скотч.
  7. Медный электрический провод.

Как видите, монтаж системы не требует наличия специальных инструментов или деталей. Кроме того, в большинстве случаев в магазинах продается инфракрасная пленка со всеми необходимыми комплектующими.

Технология укладки ИК пленки

Монтаж изделия не представляет особых трудностей. Самым сложным этапом во всей работе является процедура подключения системы. Технология укладки предусматривает осуществление таких действий:

  1. Монтаж начинается с расчета общей мощности и размеров пленки. При этом учитывайте, что она не должна находиться под тяжелой мебелью, иначе появится проблема локального перегрева.
  2. Подготовка поверхности основания. Оно должно быть чистым, ровным и сухим. Для подготовки требуется устранить старое напольное покрытие, а основание выровнять при помощи стяжки.
  3. Укладка теплоизоляционного материала. После этого стелется пенофол. Учтите, что отражающий слой должен быть направлен вверх.
  4. По заранее размеченным линиям разрежьте пленку на куски необходимого размера. Режьте аккуратно, не повреждая контакты.
  5. Монтаж пленки. Учтите, что материал не следует укладывать внахлест. Это тоже приведет к локальному перегреву и повреждению напольного материала (системы обогрева). Кроме того, расстояние от центральной системы отопления (радиаторов и батарей) до инфракрасной пленки должно составлять не менее 30 см.

Как видите, монтаж ИК пленки под линолеум не является очень сложным заданием. Главное, правильно подключить и заизолировать контакты. А правильно установленный датчик обеспечит правильность работы всей системы. Удачного вам ремонта.

Подготовительные работы

Предварительные процедуры разделяют на две части – расчет и приобретение требуемых материалов, а также подготовку напольного покрытия в помещении. Существует простой способ расчёта тепловой мощности нагреваемого пола, по сути, он равен произведению площади обогрева на коэффициент потребления электрической энергии Вт/кв.

После выполнения указанного расчета стает известно, какое количество мощности необходимой для обогрева одного кв.м помещения. Перемножив площадь комнаты на полученный результат, станет известна суммарная мощность, достаточная для нагревания помещения. После можно отправляться в магазин для подбора нагреваемого пола. На упаковке указаны его силовые параметры.

Устройство пленочного теплого пола не отличается сложностью и напоминает слоеный пирог, состоящий из тепловой, гидравлической изоляции и армирующей сетки. При покупке теплого пола лучше подстраховаться и приобретать продукцию от известных изготовителей. Кроме этого продавец обязан по первому требованию показать сертификаты безопасности и гигиеничности. Дело в том, что востребованность этой продукции привела к тому, что на рынке присутствует много поддельной продукции, использование которой небезопасно.

Установку пленочного теплого пола начинают с соответствующей подготовки поверхности. Она производится в несколько операций. Во время первой выполняется зачистка поверхности от пыли и мусора. Во время второй сооружают пласт гидравлической изоляции. Этот слой должен заходить на стену на высоту 100 мм. Нельзя забывать и о компенсирующей ленте, она восполняет тепловое расширение во время нагревания.

Тепловая изоляция нужна для того, чтобы вырабатываемая энергия не уходила в пол. Она может быть изготовлена из фольгированной подложки, например, из пенофола. Такой изоляции достаточно, если пол будет использоваться для хождения по нему. Если нагреваемый элемент применяется как средство основного нагревания, то придется укладывать экструдированный пенополистирол толщиной 20-50 мм. Поверх такого теплоизолятора может быть смонтирован армирующий пласт, как правило, это специальная сетка.

Какие могут быть ошибки при монтаже, и к чему они приведут

Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.

Однако иногда допускают следующие ошибки:

  1. Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
  2. Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
  3. Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
  4. Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
  5. Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
  6. Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.

Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.

Особенности монтажа

Монтаж инфракрасного теплого пола начинается с подготовительных мероприятий, которые включают в себя тщательное выравнивание основания. На нем не должно быть никаких посторонних элементов (грязи, мусора), а также различных неровностей, так как пленочный материал допускает перепад высот в пределах 3 мм. Далее проводим тепло- и гидроизоляцию основания, дабы исключить вероятность воздействия агрессивных кислотно-щелочных сред на проводку или пленочный материал. Как и стержневой теплый пол, инфракрасная пленка крайне чувствительна к влаге, которая приводит к преждевременному выходу из строя изделия.

Следующим этапом станет укладка ИК пленки, которую нужно равномерно распределить по всей требуемой площади основания. Монтаж такого элемента лучше всего осуществлять на расстоянии от стены в 10–15 см, при этом категорически запрещено располагать изделие внахлест. Как только пленочный материал был равномерно расстелен, приступаем к подсоединению терморегулятора, который обязан находиться в непосредственной близости от проводки. Электрические провода неизменно укладывают параллельно пленке, а на места соединений накладывают изоляцию. Дополнительно концы медных проводников тока заливают специальным герметизирующим составом, исключающим вероятность возникновения короткого замыкания. На финальном этапе подключают систему к электропитанию и проверяют ее функциональность.

Таким образом, монтаж инфракрасных теплых полов станет лучшим решением для тех, кто желает повысить уровень комфорта в жилом помещении при минимальных финансовых и физических затратах.

Инфракрасный обогрев

На деревянный пол можно укладывать систему инфракрасного обогрева в виде термоплёнки. Её используют для локального обогрева помещения. Под стационарную мебель и бытовые приборы располагать её не рекомендуют. Обогрев происходит за счёт инфракрасного излучения. Оно исходит от карбонового элемента, который полосами нанесён на внутренней поверхности плёнки.

Проводник располагается по краям обогревателя. Он представлен медной шиной и полосой, выполненной из серебра. Плёнка производится в рулоне. Его раскатывают по поверхности пола в виде лент. При необходимости ленту можно разрезать по пунктирной линии. Нарушать целостность карбонового слоя не рекомендуют.

  • Для термоплёнки требуется ровная поверхность. Если пол в удовлетворительном состоянии, то на него укладывают утеплитель и фольгированный слой. В противном случае основание выравнивают фанерой или ДВП.
  • На систему «тёплый пол под ламинат» на деревянный пол укладывают утеплитель и слой фольги с лавсановой тканью. Она выполняет функции отражателя, направляет тепло вверх к напольному покрытию. Фольгу укрепляют скотчем.
  • Следующим слоем идёт термоплёнка. Ленты располагают с шагом в 1 см. Соединяют их скотчем.
  • После укладки нагревательных элементов проводят их подключение к терморегулятору. Соединение параллельное. Используют клеммы «крокодил» или «краб».
  • На поверхность пола устанавливают термодатчик. Его располагают в гофрированной трубке, для которой предусматривают нишу. Датчик подключают к терморегулятору.
  • Проводят тестирование системы.

На термоплёнку разрешается сразу укладывать ламинат. Дополнительных подложек не используют. Достаточно утеплителя, на котором расположена термоплёнка. Он выполняет функцию подложки для напольного покрытия. Ламинирование проводят по традиционным правилам.

Не все нагревательные элементы системы напольного обогрева можно уложить на деревянное основание. Монтаж водяной и кабельной магистрали требует много времени и кропотливого труда. Маты и карбоновые стержни для деревянного пола не подходят.

Термоплёнку можно использовать для любого основания. При ламинировании пола используют листы фанеры и подложку. На инфракрасную плёнку облицовку укладывают без дополнительных изоляционных уровней.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Лучшие инфракрасные теплые полы под ламинат

Caleo Platinum

Южнокорейский инфракрасный теплый пол Caleo Platinum относится к категории энергосберегающих устройств пятого поколения. Пленочные секции идеально подходят для укладки под паркетные доски, ламинат, линолеум, ковролин и т. п. В комплект поставки CALEO PLATINUM входят: рулон термопленки, изоляция поливинилхлоридная (ПВХ), битумная, зажимы, соединительные провода, инструкция по укладке. Высокотехнологичный теплый пол с регулируемой мощностью.

  • Эффективный обогрев помещения.
  • Энергосбережение (в сравнении с кабельным теплым полом потребление электричества снижается почти в шесть раз).
  • Высокая прочность (выдерживает нагрузки от тяжелой мебели).
  • Система работает без перегрева.
  • Базовая сетка изготовлена из материалов с включением серебра.
  • Гарантийное обслуживание в течение 15 лет.
  • Функция саморегуляции мощности.
  • Простая укладка без использования клеевых составов.
  • Низкая устойчивость против горения.
  • Дорогой пол.

ReXva

Саморегулируемый инфракрасный теплый пол южнокорейской компании ReXva поступает в торговую сеть в виде нагревательной пленки в комплекте с терморегулятором, гофрированной трубкой для защиты выносного термодатчика. Уникальность конструкции состоит в самостоятельном автоматическом снижении температуры пола на участках возможного локального перегрева (например, ковры, мебель, сброшенная подушка и прочие предметы, затрудняющие теплоотдачу). При изготовлении инфракрасной пленки ReXva используются передовые разработки и современные нанотехнологии.

  • Грамотное соотношение цена-качество.
  • Снижение выходной мощности почти на 30% в зоне перегрева.
  • Экономичность.
  • Способствует увеличению срока службы ламината.
  • Долговечность.
  • Герметичное ламинирование поверхностей.
  • Повышенная электроизоляция.
  • Противопожарные свойства.
  • Водонепроницаемость.
  • Повышенная защита от электрических пробоев.
  • Универсальность (адаптирован под различные напольные покрытия, в том числе линолеум, ламинат, плитка, ковролин, паркет, дерево и пр.).
  • Гарантия – 15 лет.

Heat Plus

Отопительное оборудование теплый пол Heat Plus поступает из Южной Кореи. В состав инфракрасной пленки входят гибкие карбоновые полосы шириной 1 м, взаимно соединенные при помощи шинами из медных сплавов. Устройство излучает длинноволновые ИК лучи, не представляющие опасности для окружающей среды и организма человека. Чтобы нагреть один метр квадратный до 50°С, потребуется 40 – 70 Ватт мощности.

  • Универсальность (пленку можно стелить не только на пол, но также монтировать на стены, потолок и пр.).
  • Быстрая установка, материал укладывается без клеевой основы, цементной стяжки.
  • Высокое качество изготовления, эффективность обогрева.
  • Уровень теплоотдачи – 98%.
  • Долговечность.
  • Устойчивость к износу.
  • Можно использовать без теплорегулятора.
  • Не страшны перепады напряжения в электрической сети.

Monocrystall ЭНП

В отличие от предыдущих моделей в состав пленки Monocrystall не входят соединения серебра. В качестве прослойки между нагревательным элементом и медной шиной используется специальная углеродная паста. В полимерную пленку впаяны графитовые полосы, по которым проходит ток. «Монокристалл» выпускается шириной 30 – 60 см, различают модели: сплошная, линейная, перфорированная.

  • Невысокая цена.
  • Легкость укладки, простое подключение к стандартной электросети в 220В.
  • Обеспечение нагрева пленки до температуры +50С.
  • Универсальное применение (под линолеум, плитку, ламинат и др.).
  • Гарантия – 15 лет.

Hi Heat

Южнокорейский теплый пол Hi Heat пленочный инфракрасный отличается сравнительно невысокой стоимостью на фоне отличного качества. При укладке такой системы вам не понадобится поднимать уровень напольного покрытия, т. к. толщина ИК пленки очень мала, не превышает 0,4 мм. Пленка «Хай Хит» выпускается в двух вариантах: сплошная, состоящая из полос.

  • Экономный вариант.
  • Эффективность, мягкость нагрева.
  • Безопасность эксплуатации.
  • Высокая степень защиты от самовоспламенения, электрических пробоев.
  • Сравнительно малое потребление электроэнергии (0,04 кВт/метр квадратный).
  • Длительный срок службы.
  • Универсальность.
  • Простота укладки без стяжки.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

  1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
  2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
  3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
  4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

  1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
  2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
  3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Монтаж плёночного тёплого пола под ламинат

Сборка всей конструкции осуществляется путем проведения нескольких видов работ по очереди:

  • Расчет мощности и расположения нагревательных элементов;
  • Подготовка пола к монтажу;
  • Сборка системы обогрева;
  • Подключение к энергетической сети и подключение терморегулирующего устройства.

Особенности расположения ИК-плёнки

Одной из особенностей пленочной системы тёплых полов является то, что она монтируется в зоне, где люди бывают чаще всего, в то время как под мебелью просто не укладывается. Поэтому необходимо заранее проработать планировку мебели в комнате и прорисовать расположение системы тёплого пола.

Вместе с этим производится расчет размеров полос плёнки, которая покроет пол, и мощности этой системы – по этому вопросу лучше обращаться к продавцам системы.

После осуществления расчетов можно переходить к другому этапу.

Подготовка к монтажу

Поверхность необходимо очистить от мусора. Также необходимо проверить отсутствие образования конденсата, поскольку влага для этой системы губительна. Монтаж осуществляется на выровненный пол, поверх уложенной подложки.

Сборка обогревательной системы

Этот этап является самым ответственным в процессе. Плёнку необходимо разрезать по длине на полосы по 20-25 сантиметров. После этого она раскладывается по полу в выделенных зонах на удалении от стен на расстоянии 25-30 сантиметров.

Между самими рядами инфракрасной плёнки необходимо оставлять зазоры по 5 сантиметров. Между собой полосы соединяются проводами в единую сеть. Термодатчики устанавливаются в центр пленочной полосы, проводка должна дотягиваться до терморегулятора.

После этого подключается термодатчик, который позволит регулировать температуру и интенсивность подогрева, отключать систему или же вводить корректировки её работы.

Поверх пленки укладывается ламинат.

Вывод

Тёплый инфракрасный пол – интересное решение для современного жилья. Однако система требует выбора определённого ламината. При установке под имеющийся ламинат необходимо убедиться в том, что он подходит для взаимодействия с пленочным теплым полом.

Инфракрасный обогрев позволит обеспечить равномерную температуру во всем помещении, избавит от сквозняков. Вместе с тем расходы на его содержание высоковаты, соответственно, такая система обогрева подойдёт тем, кто готов к солидным счетам за электричество.

3 этап – монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с техникой монтажа и мерами безопасности:

свести к минимуму хождение по уложенной пленке. Защита пленки от механического повреждения, возможного при перемещении по ней, достигается благодаря использованию мягкого укрывного материала (толщиной от 5 мм);

не допускать установки на пленку тяжелых предметов;

исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

запрещено подключать к источнику питания нагревательную пленку, свернутую в рулон;

монтаж пленки выполняется при отсутствующем электропитании;

подключение к электропитанию выполняется строго по СНиП и ПУЭ;

выдерживаются правила монтажа пленки (длина, отступы, отсутствие нахлестов и т.п.);

используется только подходящий утеплитель;

исключается монтаж пленки под мебель и другие тяжелые предметы;

исключается монтаж пленки под низкостоящие предметы. Таковыми являются все предметы, имеющие воздушный зазор между нижней поверхностью и полом менее 400 мм;

не допускается контакт пленки с коммуникациями, арматурой и другими препятствиями;

обеспечивается изоляция всех контактов (зажимов) и линии отреза токопроводящих медных шин;

пленочный пол не устанавливается в помещениях, где высок риск частого попадания воды;

обязательная установка УЗО (устройство защитного отключения);

заламывать, перерезать, перегибать нагревательный кабель;

монтировать пленку при температуре ниже -5 °С.

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика температуры) до пола и сверление отверстия для прибора. Питание на терморегулятор подается от ближайшей розетки.

Совет. Провода целесообразно укладывать в гофру, этот прием позволит упростить техническое обслуживание и ремонт в случае необходимости.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

Примечание. Демонтаж старого пола (чернового) не требуется, если его поверхность не вызывает нареканий.

нанесение разметки для укладки на пол;

подготовка полосы пленки нужной длины

Обратите внимание резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;

Ориентируется полоса медным нагревателем вниз;

пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;

выдерживается рекомендованный отступ от стены в 100 мм;

выдерживается рекомендованный отступ (промежуток) между краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не допускается);

полосы возле стен приклеиваются к утеплителю скотчем (квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

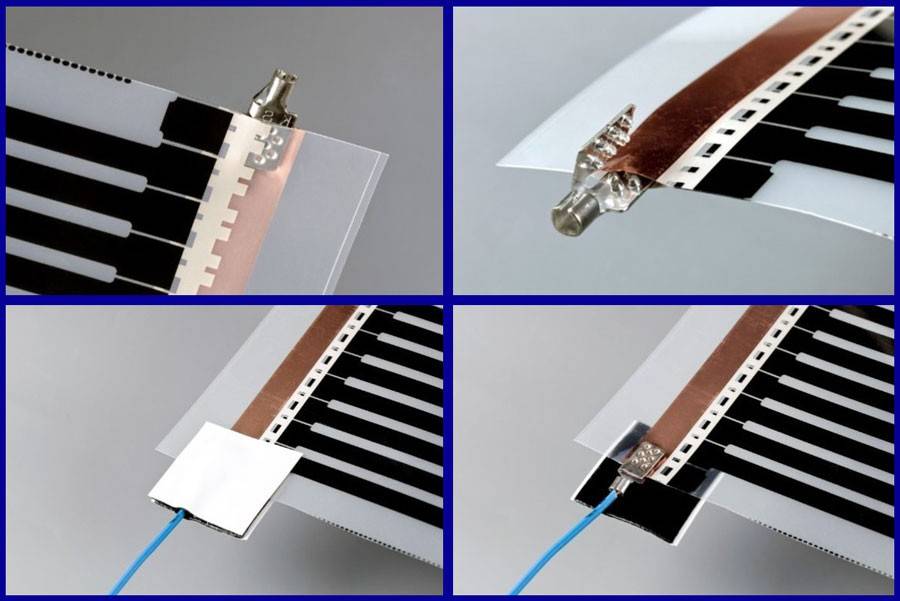

7. Установка зажимов

На концы медной шины нужно присоединить металлические зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется равномерно, без перекосов.

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей изоляцией и плотным обжимом. Также изолируются концы медной шины в месте отрезания. Соблюдается требование параллельного подключения проводов (правый с правым, левый с левым). Чтобы не путаться удобно использовать провод разных цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат под зажим.

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре второй секции под пленку. Чтобы датчик не повредился при движении, под него нужно вырезать отверстие в утеплителе.

Монтаж температурного датчика для пленочного теплого пола

Схема подключения терморегулятора пленочного теплого пола

Подключение терморегулятора для инфракрасного теплого пола

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
