Как сделать обогреватель своими руками: обзор 2-х самодельных вариантов

Идея N4: Обогреватель со спиралью

Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.

Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:

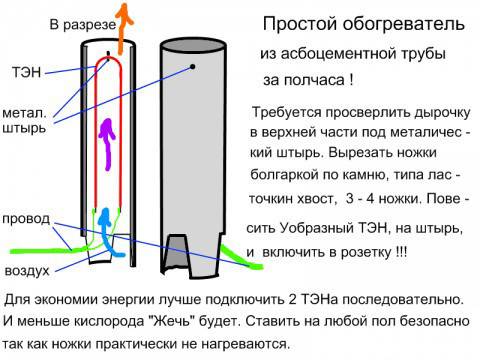

Обрежьте асбоцементную трубу нужной длины (в данном примере она будет использоваться для изготовления несущего каркаса). Рис

17: обрежьте трубу нужной длины

Просверлите в трубе несколько отверстий с разных сторон, чтобы в них можно было просунуть нихромовую спираль.
Заведите в отверстия спираль, в данном примере они выполнены в форме решетки, но это не принципиально, важно чтобы нагревательные элементы имели разный угол наклона. Рис

18: положение спирали в трубе

Если вы собираете несколько кусков спирали, соедините их между собой на внешней стороне трубы.

• С одной стороны трубы поместите вентилятор для нагнетания воздушного потока. Направление лопастей должно обеспечивать движение воздуха к спиралям, протянутым в трубе. Расстояние от вентилятора до нагревательного элемента должно обеспечивать безопасную работу, чтобы лопасти не расплавились. Для дополнительного охлаждения вентилятор и асбестовую трубу можно разделить в корпусе.

  Рис. 19: разделение вентилятора и трубы с нагревателем

• Заизолируйте места электрических соединений как от вентилятора к питающему шнуру, так и от нихромовой спирали. Для изоляции спиральных соединений можно использовать миканитовую ленту, которую наматывают прямо на асбестовую поверхность.
• Готовый обогреватель поместите в наиболее подходящий корпус. В данном примере для защиты от случайного прикосновения к спирали, перед трубой, устанавливается дополнительная решетка.

Следует отметить, что мощность вентилятора не должна быть слишком большой, чтобы спирали успевали разогреться. На практике вы должны добиться эффекта дуйчика, а производительность обогрева можно регулировать длиной спирали. Также асбестовую трубу внутри желательно покрыть термоустойчивым лаком, чтобы частицы асбеста не попадали в воздух. Корпус обогревателя не лишним будет заземлить на контур заземления.

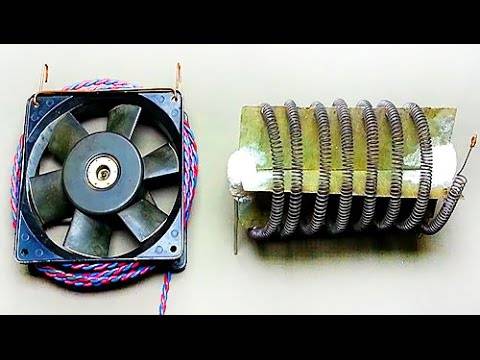

6 Простейший тепловентилятор

Существует еще один вариант самодельного агрегата. Процесс его сборки займет не более 2−3 часов. Основным преимуществом считается простота изготовления, а также доступность деталей. Минусом является тот факт, что в процессе работы устройства сжигается кислород. Для изготовления системы понадобится:

• жестяная банка диаметром не менее 10 см;
• диодный мост;
• вентилятор;
• паяльник;
• трансформатор на 12 В;
• проволока из нихрома сечением 1 мм2;
• дрель с набором тонких сверл;
• текстолит не фольгированный.

Необходимо вырезать из текстолита 2 детали, размер которых соответствует основе. Кроме того, для подключения агрегата к сети и переключения режимов работы понадобится шнур и переключатель. Из текстолита вырезают конструкцию, которая внешне напоминает рамку. Затем при помощи дрели проделывают на противоположных сторонах по 2 отверстия, смещая их относительно друг друга. В них размещают концы нихромовой проволоки, к свободным кончикам под рамой припаивают электрические провода.

Затем трансформатор, кулер и диодный мост замыкают в единую цепь

Важно не забыть подсоединить переключатель. Диодный мост и трансформатор нужны для питания кулера

Затем к конструкции подсоединяют спирали. Главное, чтобы в процессе сборки они не контактировали с остальными деталями. Единственным исключением является текстолитовая рамка.

Сделать нагревательный элемент своими руками не так сложно, как может показаться на первый взгляд. Безусловно, можно купить электрорадиатор или другие конструкции заводского производства, но самодельные агрегаты помогут значительно сэкономить семейный бюджет.

Достоинства самодельных устройств

Самодельные приборы для обогрева городской квартиры, загородного дома или дачи обладают существенными преимуществами перед заводскими изделиями. Они заключаются в следующем:

• Возможность изготовления из доступных и дешевых материалов, что приводит к снижению стоимости готового прибора.
• Простая и компактная конструкция, которая может эксплуатироваться в различных помещениях.
• Удобство использования и транспортировки.
• Высокий КПД при бесшумной работе конструктивных элементов.
• Качество самостоятельной сборки.

Сегодня доступны для самостоятельного изготовления инфракрасные обогреватели, которые являются самыми безопасными и эффективными в эксплуатации. Если требуется более мощное оборудование, тогда можно собрать масляный радиатор, спиртовой обогреватель, тепловую пушку, устройство на батарейке и газу.

5 идей сборки самодельного электрического обогревателя

11.11.2015 нет комментариев 41 338 просмотров

Мы продолжаем рассказывать о самодельных электроприборах и наши новые мастер классы коснулись электрообогревателей. На самом деле собрать простой нагревательный элемент в домашних условиях не составит труда даже неопытному электрику. Необходимо всего лишь иметь при себе доступные подручные средства и схему, по которой должна выполняться сборка. Далее мы предоставим к Вашему вниманию несколько интересных идей с фото и видео примерами, которые доступно покажут, как сделать обогреватель своими руками для дома, гаража и даже машины!

Как работает инфракрасный обогреватель

В отличие от других типов обогревателей, ИК не греет воздух в помещении. Он работает по принципу нашего светила: разогревает предметы, которые попадаются на пути движения инфракрасного излучения. А разогретые поверхности делятся теплом с окружающим воздухом.

Схема обогрева дома разными способами

Инфракрасный обогреватель состоит из двух основных элементов:

• нагревательного элемента-излучателя;
• отражателя (рефлектора).

Оба эти элемента собираются в термостойком корпусе.

Для изготовления рефлектора используется алюминий или полированная сталь. Задача отражателя – сформировать поток излучения и направить его в нужную зону.

В качестве нагревательного элемента (излучателя) используются лампы:

• галогенные;
• карбоновые и кварцевые.

Обогреватели с галогенными лампами стоят дешевле, чем с карбоновыми или кварцевыми. Но у них есть один недостаток, который не способствует использованию прибора в жилых помещениях: их работа сопровождается свечением лампы. Согласитесь, что такой обогреватель в спальне не поставишь, да и в детской тоже. Хотя, на балконах и лоджиях, если они не объединены с основным помещением, можно.

В отличие от галогенных, карбоновые и кварцевые лампы света не дают (но их цена выше). Собственно, это их единственное отличие от галогенных ламп. Некоторые продавцы утверждают, что карбон и кварц кроме обогрева помещения еще и оздоравливает жильцов. Не стоит воспринимать такие заявления всерьез: медики однозначно заявляют, что инфракрасный обогреватель никакого влияния на здоровье человека не оказывают.

Кроме излучателя и рефлектора, в конструкции нагревателя присутствуют датчик пожароопасности и термостаты. Первые автоматически отключают обогреватель при его перегреве или опрокидывании, вторые – служат для поддержания заданной температуры.

А вы знаете, что инфракрасное излучение также широко используется в системе «Теплый пол»? Про инфракрасный теплый пол на балконе и о том, как самостоятельно провести его монтаж, читайте на нашем сайте.

О преимуществах использования на окнах энергосберегающих пленок вы узнаете из этой статьи. Как их клеить правильно для достижения максимального эффекта.

Правильный самодельный обогреватель для дома

Независимо от типа изготавливаемой отопительной техники и типа используемого энергоносителя, оборудование должно соответствовать следующим требованиям:

• отличаться простотой в изготовлении;
• иметь невысокую стоимость конструкционных материалов и элементов;
• иметь высокую производительность;
• достаточная мощность;
• быть безопасным в использовании;
• быть экономически выгодным с точки зрения изготовления и потребления энергоносителя;
• по возможности компактным;
• простым и удобным в использовании.

Безопасностью, экономностью и эффективностью может похвастаться любой обогреватель заводского производства. Для самодельной техники характерна повышенная мощность, производительность, простота в использовании, но безопасность – это спорный вопрос. Именно потому любой самодельный обогреватель для дома нуждается в проверке перед массовым использованием.

Несколько оптимальных вариантов как обогреть дачу зимой и в межсезонье.

Если постал вопрос о том, как отопить дачу без газа, то эта статья поможет внести ясность.

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

1. Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
2. Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина – отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Рекомендуется обернуть самодельный обогреватель ПЕНОФОЛОМ для сохранения тепла. Чтобы баллон не падал, в магазине присмотрите специальную подставку.

Автор замечает, что горелки встречают с горизонтальным расположением баллона. В этом случае самодельный обогреватель не падает, оберните шерстяным носком, чтобы газ не застывал на морозе.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Вариант №3: «грелка» для рук

Для того чтобы спастись от холода при помощи этого обогревателя, достаточно иметь заряженный автомобильный аккумулятор.

Приготовьте следующие изделия:

• большую металлическую банку из-под кофе (диаметром около 100 мм и высотой примерно 200 мм);
• патрон от автомобильного стоп-сигнала с лампочкой для него мощностью 25 Вт (имеет фиксатор байонетного типа);
• плавкий предохранитель на 2 А;
• провода;
• деталь в форме буквы «П» от детского конструктора;
• два винта М2,5 с гайками (можно позаимствовать из того же конструктора).

Инструментарий понадобится более чем скромный:

• дрель с набором сверл;
• паяльник и припой для него.

Начинаем мастерить:

1. Банку из-под кофе превращаем в решето – высверливаем в ее стенках множество отверстий диаметром 3 мм. Подобное отверстие нужно просверлить в самом центре днища емкости.
2. Патрон от лампы прикручиваем с одной стороны к П-образному кронштейну от детского конструктора, после чего другой стороной этот кронштейн следует прикрутить к днищу банки (для этого мы и сверлили отверстие в его центре).
3. В стенке банки напротив патрона просверливаем еще одно отверстие, диаметр которого должен составлять примерно 7 мм. В нем следует закрепить гильзу из любого токонепроводящего материала. В гильзу продеваем 2-жильный провод с сечением жил не менее 1 кв. мм, который нужно подключить к патрону (кронштейн для этого придется временно открутить).
4. Вернув кронштейн на место, вкручиваем в патрон 25-ваттную лампочку и закрываем банку крышкой.
5. Остается подключить обогреватель к аккумулятору через 2-амперный предохранитель.

Время разогрева для этого обогревателя составляет примерно 10 мин

Греть на нем руки следует с осторожностью, так как температура металлической банки становится достаточно высокой

Разумеется, самодельным электрообогревателем, пусть даже таким маломощным, нельзя пользоваться в помещении, наполненном горючими газами и испарениями. Также его следует убирать подальше от легковоспламеняющихся материалов.

Следите за уровнем заряда аккумулятора. Если напряжение на его клеммах упадет до 10 В, обогреватель нужно срочно отключить. Если этого не сделать, аккумулятор необратимо испортится.

Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

• 2 одинаковых прямоугольных стекла, площадью около 25 см2 каждое (к примеру, размерами 4*6 см);
• кусок алюминиевой фольги, ширина которой не больше ширины стекол;
• кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
• парафиновая свеча;
• эпоксидный клей;
• острые ножницы;
• плоскогубцы;
• деревянный брусок;
• герметик;
• нескольких ушных палочек;
• чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные, а главное – все могут находиться под рукой. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

• Тщательно протрите стекло тряпочкой от грязи и пыли.
• Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Чтобы нагар лучше оседал на поверхности, рекомендуется перед сборкой электрического обогревателя охладить стекло.
• После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите края не больше, чем на 5 мм по всему периметру.

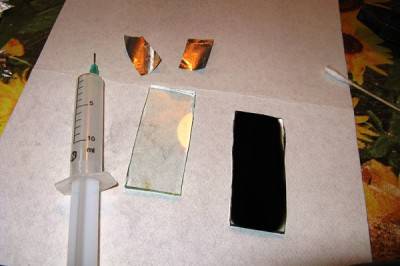

• Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
• Нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая).
• Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
• Затем загерметизируйте все места соединения.
• С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. После этого рассчитайте его мощность, пользуясь формулой: P=I2*R. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если мощность слишком большая, нужно переделать нагревательный элемент — сделать толще слой нагара (сопротивление станет меньше).
• Приклейте концы фольги к одной из сторон.
• Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрическому шнуру.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40о, чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более эффективные варианты самодельных электрообогревателей.

Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

• 2 одинаковых прямоугольных кусочка стекла, площадью около 25 см 2 каждое (к примеру, размерами 4*6 см);
• кусок алюминиевой фольги, ширина которой не больше ширины стекол;
• кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
• парафиновая свеча;
• эпоксидный клей;
• острые ножницы;
• плоскогубцы;
• деревянный брусок;
• герметик;
• несколько ушных палочек;
• чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные и могут находиться под рукой у каждого. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

1. Тщательно протрите стекло тряпочкой от грязи и пыли.
2. Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Необходимо сначала плавно прогреть все стекло, чтобы оно не лопнуло от резкого перепада температур.
3. После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
4. Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
5. Аккуратно нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не повредить слой копоти.
6. Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
7. Затем загерметизируйте все места соединения.
8. С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. После этого рассчитайте мощность элемента, пользуясь формулой: P=U 2 /R. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если же мощность вас не устраивает, нужно переделать нагревательный элемент — сделать тоньше или тоньше слой нагара (сопротивление станет меньше, если он станет толще и наоборот).
9. Приклейте концы фольги к одной из сторон.
10. Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрической вилке.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40 о , чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более мощные варианты самодельных электрообогревателей.

Делаем масляный обогреватель своими руками

Самодельный регистр с тэном и воздухоотводчиком.

Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления .

Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.

• старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
• ТЭН;
• трансформаторное масло;
• терморегулятор;
• двужильный шнур с вилкой на конце;
• помпа до 2,5 кВт.

Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для

Тэн вставляется в нижний торец.

квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.

Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.

Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.

После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

• Простота и доступность в сборке.
• Безопасность и надежность в эксплуатации.
• Экономичность в потреблении энергоносителей.
• Высокая производительность и рабочая мощность.
• Доступная стоимость конструктивных элементов и материалов.
• Эргономичность и удобство транспортировки.
• Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Как собрать обогреватель

При окончании подготовительных работ, можно сооружать данное устройство. Для начала мы обрабатываем внутреннюю сторону стеклотекстолита наждачной бумагой, после сделать отступ (по два см), и по бокам (по три см). После берем лист, к которому непосредственно будем крепить проволочные спирали и рассчитываем непосредственно количество завитков.

После укладываем проволоку по уже готовой схеме, стараемся сильно натягивать проволоку.

После укладки 5-7 витков, закрепляем все бумагой проходим клеем. Удаляем спички, подровняем элементы закрепим бумагой. Края завитков фиксируются клеем и полосками из бумаги.

После в отверстия вставляются заклепки из металла, и наматывается на конец проволочного материала. Главное рассчитать проволоку, что бы правильно все закрепить

Закрепляем шайбами, это очень важно, чтобы проволока не соскочила. Так создается самодельный обогреватель
