Выключатели с индикатором (с подсветкой)– это удобные устройства, которые позволяют быстро найти выключатель в темной комнате. Подсветка осуществляется при помощи неоновой лампы, установленной в корпусе выключателя.

С их появлением функциональность выключателей возросла, но и проблем не уменьшилось. Ведь каждый механизм имеет свои особенности.

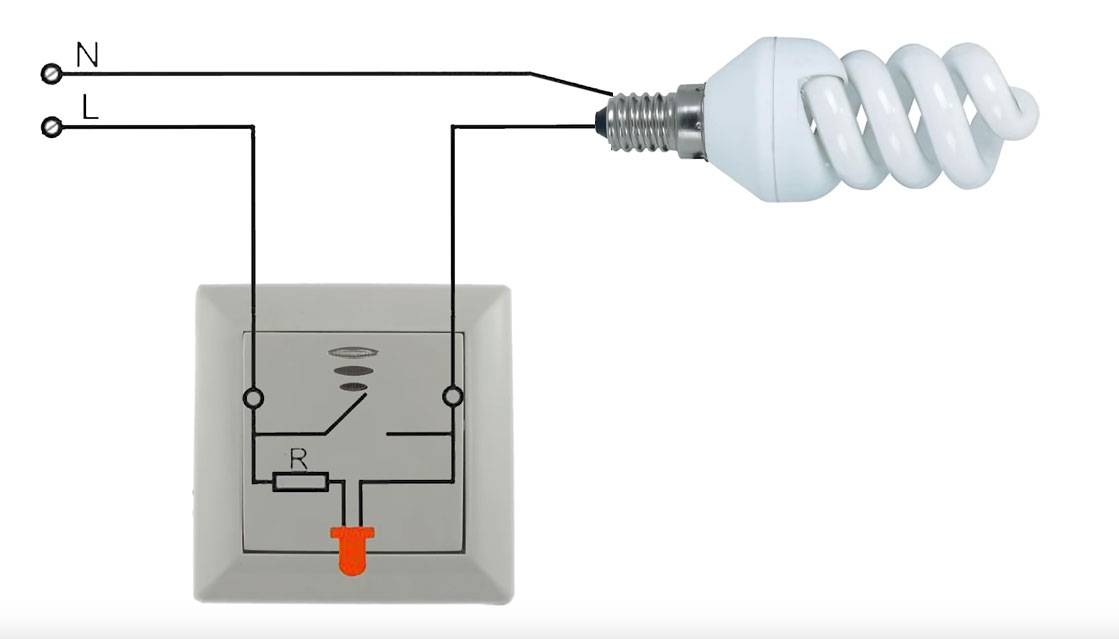

Как устроен выключатель?

Фаза, приходящая к данному выключателю, подключается на L — входящий контакт (рис.2), а с выходящих контактов уходит на освещающие лампы. Подвижные контакты при этом замыкаются между собой.

Устанавливается цепь подсветки, которая включает резистор и «неонку» — неоновую лампочку, и припаиваются к контактам L1 и L. Таким образом, когда контакты L и L1 разомкнуты, неоновая лампочка горит, а при включении света данные контакты замыкаются подвижным контактом, что исключает из схемы цепь подсветки.

На что обратить внимание?

При выборе выключателя с индикатором необходимо оперировать мощностью потребления всех осветительных приборов, подключаемых к выключателю. На внутренней стороне выключателя указывается маркировка и номинальный ток (максимально допустимый) ток. В основном выключатели производятся на ток 10 и 16 А и соответственно максимальная мощность подключения для них составляет 2,2 и 3,5 кВт.

Так же необходимо отметить, что не стоит использовать выключатели с подсветкой для работы с энергосберегающими (люминесцентными) лампами. Потому как в выключенном состоянии мерцает энергосберегающая лампа, а такое «поведение» лампы вряд ли кого-то обрадует.

В настоящее время есть специальные виды осветительных приборов — лампа мерцающая свеча, которые имитируют трепетание пламени на ветру.

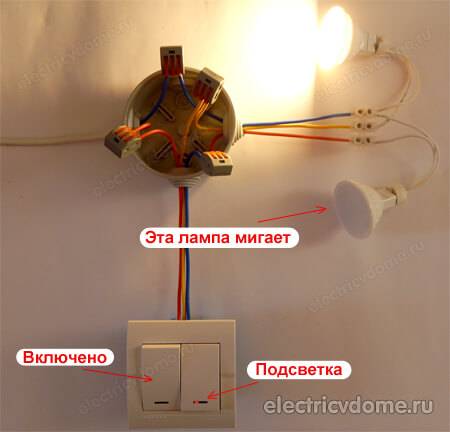

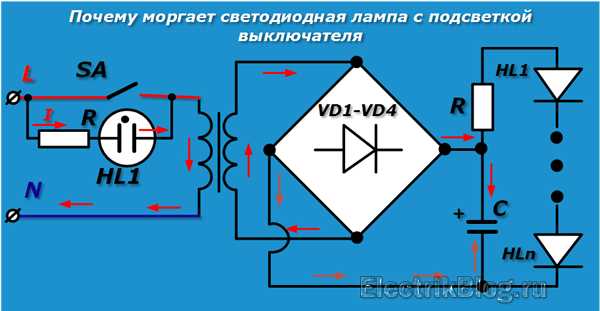

Почему мигает лампа при установке выключателя с подсветкой?

У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа. Дело в том, что когда выключатель находится в отключеном состоянии, ток, проходя через цепь сигнальной неоновой или светодиодной лампочки, заряжает конденсатор ЭПРА, который находится внутри лампы. Это является распространенной причиной, почему мерцают энергосберегающие лампы – напряжение достигает величины срабатывания и лампа вспыхивает, после чего конденсатор разряжается и процесс повторяется снова, по мере заряда.

Если выключенная лампа мигает, можно убрать подсветку из выключателя или параллельно лампе поставить резистор, либо другой конденсатор.

В настоящее время некоторые производители осветительных приборов учли проблему, когда после выключения лампа мигает, и решили её посредством шунтирования ламп либо увеличения времени задержки включения – плавный пуск.

У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа.

Данный вариант решения проблемы, когда мигает светодиодная лампа, является оптимальным. На набор мощности данных ламп технологически отводится 1-2 секунды, однако к недостаткам данных ламп можно отнести набор полной яркости только через 1-1,5 минуты.

Еще одной причиной, почему мерцают лампы, может быть неправильное подключение, когда через выключатель идет ноль, а не фаза. Таким образом, если светодиодные лампы мерцают, можно произвести переподключение выключателя самостоятельно или вызвать для этого специалиста. Кроме того, если мигает люминесцентная лампа, это может не зависеть от качества самой лампы. В таком случае нужно попробовать отключить индикатор.

Таким образом, приобретая выключатель с индикатором, лучше всего подобрать лампы с плавным включением, а при установке тщательно проверить правильность подключения проводов, в таком случае проблемы, когда энергосберегающая лампа мигает после выключения, будут не страшны.

Выключатель с подсветкой весьма практичен. В темноте его не придется искать наугад, чтобы включать свет. Однако на практике такое устройство порой создает большое неудобство – моргание лед- или энергосберегающих ламп в выключенном состоянии. Поэтому рассмотрим, как своими руками отключить в выключателе светодиод, из каких основных частей он состоит и в чем заключается принцип его работы, а также из каких основных этапов состоит процедура обесточивания индикатора.

Причина мерцания энергосберегающих ламп

Дело в том, что большинство хозяев, максимально создавая удобство и комфорт для проживания в своем жилище, стараются устанавливать выключатели со светодиодной подсветкой, которые очень удобны в ночное время суток. Но в тоже время это и является основной причиной феномена моргания лампы после выключения света.

В отличие от обычных выключателей, которые при выключенном режиме разрывают электрическую цепь, в выключателе со световым индикатором постоянно присутствует незначительное питание, не создающую нагрузку на общую сеть.

Это же незначительное питание, которое проходит через подсветку выключателя, и является подзарядкой для фильтрующего конденсатора в энергосберегающей лампе. Накопив достаточное количество питания, он старается запустить лампу, но в итоге энергия хватает только на короткую вспышку света. После чего конденсатор вновь разражается, и этот процесс повторяется.

У многих может, возникнут вопрос, энергосберегающая лампа мигает после выключения, не опасно ли это? Такая вероятность существует. Так как ресурс такого изделия рассчитан на определенное количество запусков, и со временем при частом запуске этот запас может быстро выработаться и раньше гарантированного срока выйти из строя. Для организма человека также вероятен риск, если учесть что свет моргает в жилых комнатах, происходит усталость зрения, вследствие чего снижается мозговая активность и трудоспособность организма в целом. Чаще всего этому подвержены дети. По стандарту коэффициент мерцания света не должен превысить 20%.

Здесь также можно упомянуть и о светодиодной ленте, по принципу он аналогичен работе лампы, на входе блока питания предусматривается такой же диодный выпрямитель и конденсатор, что после выключения света она переходит в тлеющий режим, и время от времени моргает.

Уважающие себя изготовители информируют потребителей, указывают на упаковке данного изделия информацию надлежащего характера «не используется с клавишными выключателями с подсветкой, фотоэлементами, регуляторами яркости, диммерами, таймерами и др.».

Почему мигает энергосберегающая лампа после выключения и как устранить видео

В редких случаях бывают и исключения когда выключатель в комнате без светодиодного индикатора, но свет все равно мигает. Причиной этому может послужить изделия из низкого качества. Обычно качественные световые приборы, стоят не дешево, но наш менталитет привык практический экономить на всем, что нередко приходиться покупать китайскую продукцию сомнительного качества, без гарантии на брак и срока службы.

Основные причины неполадки

Слабые контакты или их окисление могут привести к появлению треска при включении выключателя

Потрескивание может напоминать гудение или жужжание. У поломки бывает несколько причин.

Окисление контактов

Если контакты прибора обрастают нагаром или окисляются, в момент их сближения возникает электрическая дуга. Причина искрения осложняется размером нагара. Когда на замыкающих пластинах образуются отростки, проводка может загореться, т.е., контакты замкнутся.

Ослабевание пластины

Пружинка, которая дожимает контакт в момент включения, слабнет – характерный резкий и четкий щелчок уже не слышится. О неполадке свидетельствует мягкое включение устройства и необходимость надавливания на кнопку для появления света. Опасность состоит в том, что искрит включатель постоянно, вызывая риски возгорания.

Несоответствие мощности ламп контактам

Галогенная лампа или светодиодный источник с большой мощностью создает нагрузку на контакты. Простейший способ решить вопрос – заменить переключатель на соответствующий показателям мощности освещения.

Некачественное выполнение контактов и пластин

Поломка, характерная для бюджетных моделей. Кнопка работает по принципу плавного пуска, что в комплексе с маломощными автоматами провоцирует искрение.

Другие причины неисправности контактов

Высокая влажность провоцирует окисление контактов выключателя

К факторам, провоцирующим искры и трески переключателя, также относятся:

• высокая влажность – активирует реакцию окисления;
• неправильное или непрочное соединение жил;
• повышенная нагрузка на контакты – возникает гудение;
• постоянные колебания напряжения.

Поломки контактов приведут к выходу из строя бытовой техники.

Это интересно: Замена галогенных ламп на светодиодные в санузле

Выключатель с подсветкой

В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20–30 %.

Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.

Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).

Как устранить

Справиться с проблемой можно 4 различными методами:

1. Использовать светодиодную лампу с защитой от мерцания;
2. Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
3. Удалить (отключить) светодиодный индикатор выключателя;
4. Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).

Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.

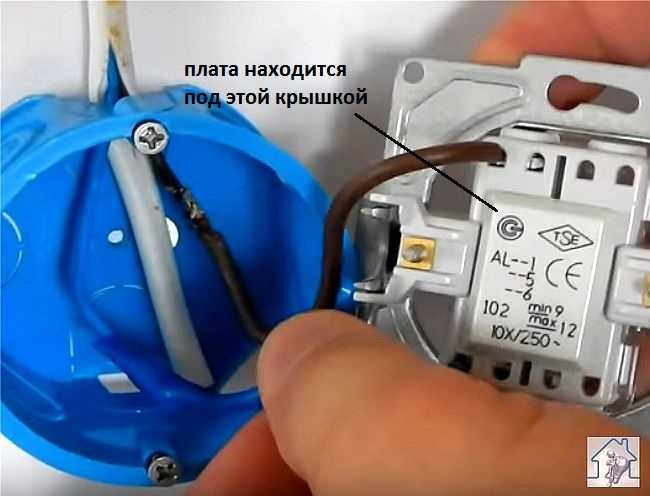

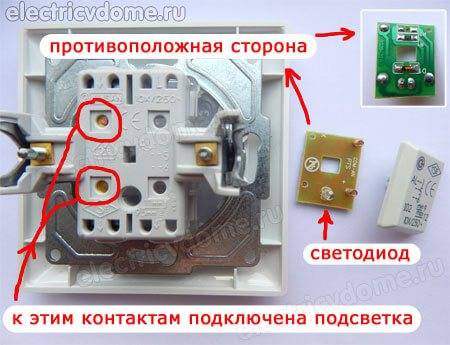

Удаление светодиодного (неонового) индикатора

В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:

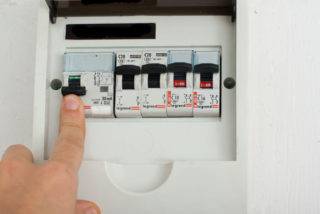

1. Отключить автоматический выключатель, который питает цепи освещения;
2. Проверить отсутствие напряжения;
3. Достать механизм выключателя;
4. Удалить индикатор путем отключения его кончиков от цепей освещения;
5. Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.

Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.

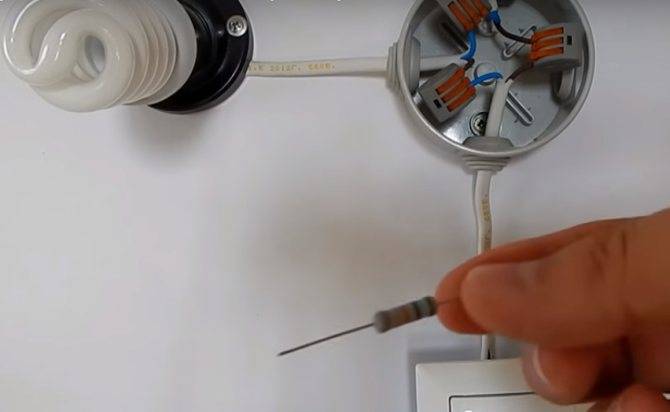

Установка дополнительного сопротивления (шунтирующего резистора)

Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.

Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.

В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.

Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.

Применение лампы накаливания в качестве шунта

Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.

В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25–40 Вт.

Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.

Самостоятельный поиск причины неисправности

Все работы с электрикой нужно проводить в обесточенном помещении

Главное правило – соблюдение требований безопасности. Среди профессиональных электриков есть специальные ранги по обучению – степень зависит от размера напряжения, с которым мастеру приходится работать. При бытовом обслуживании электросетей требования проще, но существуют общие непреложные правила:

• Полное обесточивание сети – следует отключить автомат на входе в помещение.
• Исключить повышенную влажность – запрещено работать, если на полу лужи, мокрые стены.
• Использовать инструменты с изоляционным покрытием (прорезиненные ручки, например).

Внимательность и осторожность при выполнении работ обеспечат безопасность, сохранение здоровья и жизни. Если выполняются требования, методично проводится поиск неисправности и ремонт, лампа перестанет мерцать по ночам

Необязательная, но важная рекомендация – при выполнении крупномасштабных работ стоит предупредить соседей о предстоящем ремонте. С одной стороны, если произойдет авария, будет возможность оперативно решить любой вопрос. С другой – отношения с соседями станут более уважительными.

Перед покупкой энергосберегающих ламп стоит уточнить общие правила и особенности таких устройств. Если магазин надежный, можно проконсультироваться с продавцом – описать ситуацию, важные моменты. Возможно, придется заплатить больше, чем было запланировано – это допустимо, если приобретается более качественное оборудование с дополнительными резисторами и драйверами защиты.

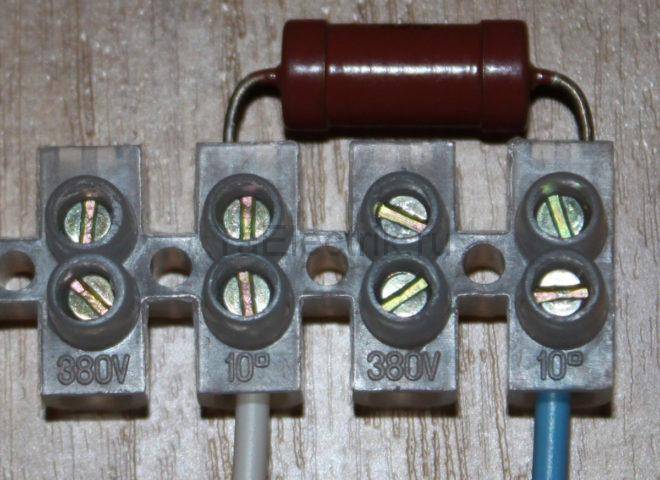

Примеры подключения резистора параллельно лампе

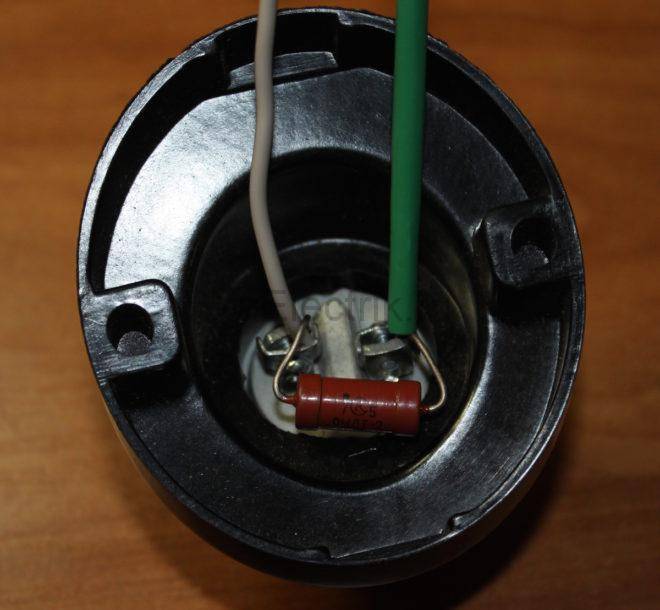

На фото ниже показан вариант подключения резистора в патроне лампы. Его выводы зажимаются в клеммники под питающие провода.

Однако не во всех патронах этот резистор поместится. В таком случае его приходится устанавливать в распаечной коробке. Ниже приведено фото такого подключения.

Отметим, что подключение резистора в распаечной коробке гораздо надежнее, чем в патроне, поскольку в ней есть достаточно места для установки клеммника. Если же места все равно недостаточно, можно расположить его непосредственно в люстре, если позволяет ее конструкция. При этом резистор находится в том же отделении, где и соединения проводов. В таком случае необходимо позаботиться о его надежной изоляции, особенно если части люстры металлические.

Методы устранения мигания бюджетной лампочки

Простейший способ решения проблемы мигающей лампы – демонтаж подсветки. Для современных переключателей такой вариант не подходит. Если источник света недорогой, можно применить одну из технологий, описанных ниже.

Повышение емкости конденсатора

Отключение светодиода или неоновой лампочки в выключателе

В качестве резистора допускается использовать бумажный или керамический конденсатор емкостью 0,01-1 мкФ с напряжением 630 В. Элемент отличается минимальным энергопотреблением и нагревом.

На один переключатель понадобится припаять два резистора.

Ограничение протекания тока через светодиоды при помощи токогасящего резистора

В схему светодиодного источника света можно включить маломощный резистор на 1-2 Вт. Изделие примет токи утечки, которые заряжают конденсатор.

Установка резистора производится в распредкоробе, поскольку при включении он будет нагреваться. Для дополнительной защиты допускается применять трубку с термоусадкой. При правильном монтаже диоды мерцать перестанут.

Использование самодельных фильтров

В качестве приемника импульса можно установить в соседнее гнездо лампу накаливания малой мощности

Когда моргает светодиодная лампа при выключенном свете, стоит сделать самодельный фильтр. Понадобится лампочка накаливания, вкрученная во второе гнездо, как можно ближе к точке напряжения на входе. Изделие будет своеобразным приемником импульса.

Недостаток технологии – наличие одного гнезда в люстре. Если поставить лампу накаливания с большой мощностью, электричество экономиться не будет. Ситуацию легко исправить, установив в один рожок LED-источник, а во второй – маломощный на 25-40 Вт.

Доработка проводки

Изменение мест фазы и нуля приводит к обрыву последнего на выключателе с дальнейшей подачей фазы на источник света. Даже конденсатор с увеличенной емкостью будет мигать. Решение проблемы заключается в замене фазы:

• изменение места расположения нейтрали и фазы в распределительном боксе на весь дом или квартиру;
• аналогичные работы в распредкоробе помещения.

Замена выключателя

После установки нового переключателя видимое мерцание пропадет. Лампочка будет пульсировать, но без восприятия свечения органами зрения. Минус технологии – повышение утомляемости глаз, негативное воздействие мигания на нервную систему.

Нормальный коэффициент пульсаций составляет не более 5 %.

Удаление диода

Строение выключателя с подсветкой

Технология подходит для моделей без защиты от моргания в режиме отключения. Для работы понадобятся шлицевая или крестовая отвертка, кусачки, пассатижи, указатель напряжения.

Если в конструкции источника света есть диодный резистор на плате, его можно отключить. Понадобится сделать следующее:

1. Обесточить линию через автомат питания.
2. Проверить наличие напряжения на контактах.
3. Извлечь выключатель из короба в стене. Отверткой снимаются подвижные накладки, а потом тянутся с усилием в направлении пола.
4. Удалить шурупы-фиксаторы с усиков переключателя.
5. Произвести отключение диода, разорвав кусачками провод.

Замена коммутатора

Перед проведением любых работ, связанных с электричеством, необходимо выключить питание в электрощитке

Делать замену стоит, когда нет возможности отключить диод на переключателе. Для работы понадобятся большая и маленькая отвертки, кусачки и пассатижи. Процесс замены реализуется так:

1. Обеспечение безопасности мероприятий. Выключается питание в щитке и проверяется сеть на предмет напряжения.
2. Снятие декоративной накладки, извлечение переключатели из ниши в стене.
3. Удаление проводов коммутатора, установка нового переключателя и подсоединение на него кабелей.
4. Укладка жил.
5. Монтаж фурнитуры так, чтобы кабель питания не попал под зажимы.
6. Сборка нового коммутатора в обратной последовательности.

Чтобы не запутаться, промаркируйте проводники и гнезда.

Организация отдельной нейтрали

Способ приемлем на этапе ремонтных работ или при наружном типе проводки. На подсветку понадобится подсоединить индивидуальные фазный и нейтральный провод. Переключатель можно будет легко найти в темноте, мигание лампочки пропадет.

Как устранить возникшую проблему

Способ устранения неисправности зависит от её происхождения. В порядке перечисления причин в первой части обзора:

1. Самый простой способ устранения свечения, вызванного протеканием тока через резистор подсветки выключателя, это удаление цепи. Если это неприемлемо, есть другой способ – подключить параллельно светильнику резистор сопротивлением несколько десятков килоом и мощностью не менее 2 Вт. Он ответвит часть тока на себя и не позволит конденсатору заряжаться.

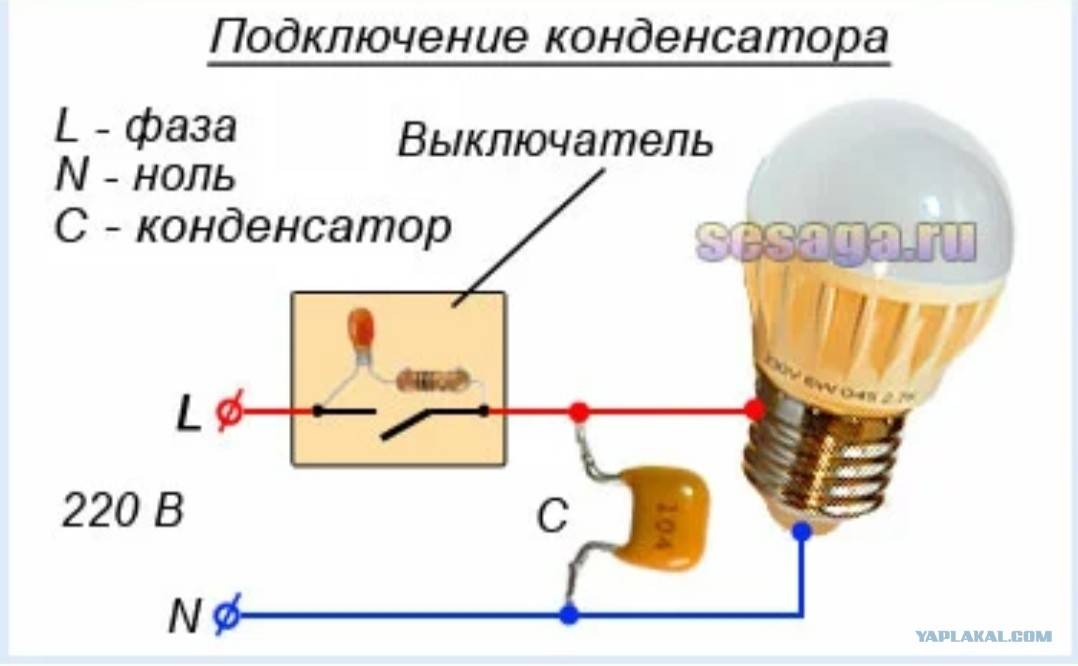

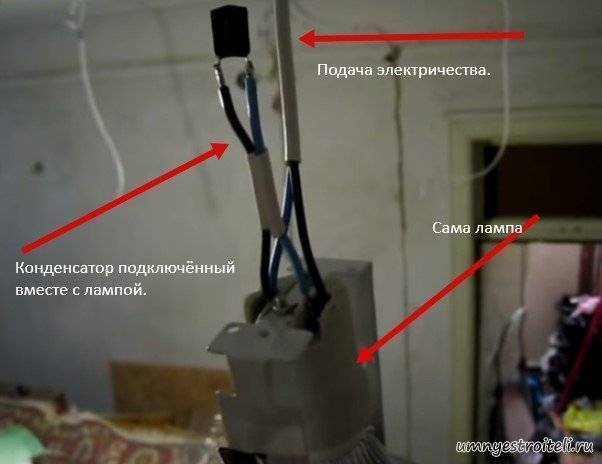

Ещё лучше вместо резистора подключить конденсатор ёмкостью не более 0,01 мкФ и напряжением не менее 400 В. Если лампы составляют параллельную группу, достаточно одного дополнительного элемента на все лампы. Подключить его можно прямо на патроне – так удобнее. А еще можно заменить один LED-светильник из группы на лампочку накаливания.

1. Чтобы продиагностировать проводку на предмет утечек, можно воспользоваться мегомметром. Испытательное напряжение должно быть не более 500 В. При проведении измерений надо отключить всех потребителей, а также отключить вводной выключатель. Проблема в том, что найти точное место повреждения невозможно. Замене подлежит весь участок проводки, а если она скрытая, то полная замена сопряжена с капитальным ремонтом помещения.
2. Емкостные связи «лечатся» разными способами. Связь между фазным и нулевым проводом радикально снижается применением выключателя, разрывающего одновременно оба проводника. Первая проблема состоит в том, что такие выключатели в бытовом исполнении не производятся, а предназначенные для производственных целей имеют нулевую эстетическую составляющую. Обойти это можно применением двухклавишного выключателя, незаметно соединив механически обе клавиши для одновременной коммутации. Вторая проблема в топологии прокладки. Нулевой провод к выключателю часто не подводится, его придется перекладывать. Да и разрывать нулевой провод нежелательно из соображений безопасности. Но этот метод может сработать во многих случаях.

Следует понимать, что зачастую проблему емкостной связи не решить даже заменой проводки. Улучшенная изоляция нового провода лишь увеличит ёмкость паразитного конденсатора. Поэтому придется радикально менять топологию прокладки проводов. Это дорого с точки зрения финансов, затрат труда и времени. Возможно, дешевле будет отказаться от LED-освещения в пользу лампочки накаливания до следующего капитального ремонта помещения.

Вопрос с низким качеством LED-лампы решается проще всего. Надо попробовать заменить осветительный элемент прибором другого производителя

Рекомендуется обратить внимание на продукцию ведущих мировых изготовителей: Philips, Osram, Gauss, Feron и другие известные бренды. Если проблема не с лампой, а с люстрой, можно попытаться заменить клеммники и внутреннюю проводку

В некоторых случаях это может помочь устранить утечки, возникающие из-за плохой изоляции.
Неправильная фазировка исправляется переподключением фазного и нулевого провода. Сделать это надо в любом удобном месте. Например, на клеммнике или в распределительной коробке. Но обязательно до выключателя освещения.

Проблема свечения светодиодных ламп не относится к нерешаемым. Вопрос в правильной диагностике – здесь ошибка может привести к неоправданным финансовым и временным потерям.

Почему мигает светодиодная лампа?

Почему микроволновка работает, но не греет — все причины

Что делать если телефон перестал заряжаться от зарядки — основные причины

Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат

Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Самостоятельный поиск причины неисправности

Если начала моргать используемая в светильнике или прочем изделии энергосберегающая лампа, то начать устранять проблему необходимо сразу же. Так как каждый осветительный прибор имеет ограничения ресурса по количеству включений.

То есть каждый такой цикл сокращает время эксплуатации, а, если они повторяются часто, тогда всего за несколько дней продолжительность службы сократится на много месяцев, а то и лет. Кроме того, как указывалось выше, при неисправной проводке может существовать угроза здоровью владельца жилья, его родным, близким, чего допускать нельзя.

Устранение неисправностей должен выполнять только обученный мастер, причем специальным инструментом с соблюдением всех предусмотренных руководящими документами мер безопасности

Начать процедуру выявления неисправности следует с простейших способов, не требующих затрат. А если они не дадут результата, то переходить к более сложным.

Так, в первую очередь необходимо проверить работоспособность самой лампочки. Для чего ее можно переставить в другое место, испытать у соседей, знакомых. Если моргание продолжается, то нужно просто заменить осветительный прибор.

Когда после установки лампы в новом месте неисправность не проявляется, тогда следует заменить выключатель. Чтобы не тратить деньги, его для испытания можно взять с другого места и, желательно, чтобы он был без лампы подсветки. Когда причина будет выявлена, следует просто купить и поставить новый выключатель.

Если и это не дало результатов, то владельцу помещения следует искать проблему в проводке

Но при выполнении любых электромонтажных работ важно помнить, что все они потенциально опасны. Поэтому нужно соблюдать меры по предотвращению и предупреждению рискованных ситуаций, обладать достаточными навыками и иметь соответствующий инструмент. Выяснить причину свечения светодиодок после отключения от питания поможет информация следующей статьи, в которой разобраны все варианты возникновения подобных ситуаций, а также способы их устранения и предупреждения

Выяснить причину свечения светодиодок после отключения от питания поможет информация следующей статьи, в которой разобраны все варианты возникновения подобных ситуаций, а также способы их устранения и предупреждения.
