«Вечная лампа» накаливания своими руками

Идея N1 – Галогенка в помощь

Наиболее простой вариант – не изобретать велосипед с нуля, а использовать для базы старую или сгоревшую лампу освещения. Среди большого разнообразия осветительного оборудования довольно широко распространены галогенные лампочки. В быту особенно популярны их модели со штырьковым цоколем G и GU поэтому изготовление светодиодного светильника мы рассмотрим на примере такой лампы.

Для работы вам потребуются такие элементы:

  • Светодиоды – обеспечивают световой поток, от их технических характеристик будет зависеть мощность самодельной лампочки. Для этих целей желательно иметь одинаковые светодиодные элементы, так как это позволит упростить расчет и принцип их соединения.
  • Резисторы – на случай, если вам понадобится ограничить ток в цепи светодиодных деталей, однако можно обойтись и без них, если сопротивления светодиодов будет достаточно при выбранной схеме соединения.
  • Клей, герметик или другой материал для закрепления светодиодных элементов.
  • Соединительные провода, основание для фиксации светодиодов в LED лампочке.
  • Слесарный инструмент (отвертки, молоток, пассатижи), паяльник для электрического соединения светодиодных и резистивных деталей.

При выборе количества светодиодов в лампе изначально составьте схему расположения на пластине, затем выберите способ их подключения – последовательное или последовательно-параллельное. Параллельную схему для самодельной LED лампы можно выбирать лишь в том случае, если каждая деталь рассчитана на 12 В или вы ограничите величину напряжения для каждого из них с помощью резистора.

Схему расположения на будущей лампе можно придумать самому, а можете использовать стандартную форму:


Рис. 1: схема расположения светодиодов

Процесс изготовления светодиодной лампочки будет состоять из следующих этапов:

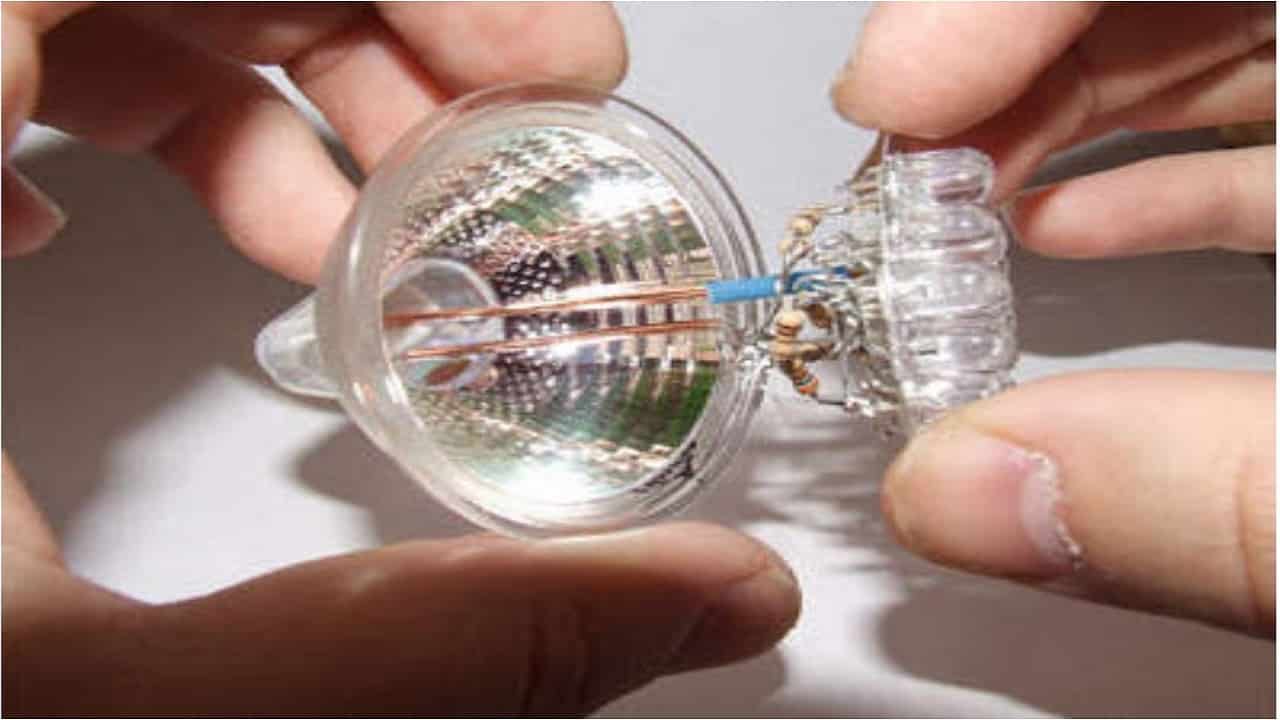

С помощью отвертки удалите герметик от штырьков цоколя старой лампы и выбейте их молотком или пассатижами.

Рис. 2

Удалите герметик от выводов Важно не переусердствовать, чтобы не сломать корпус

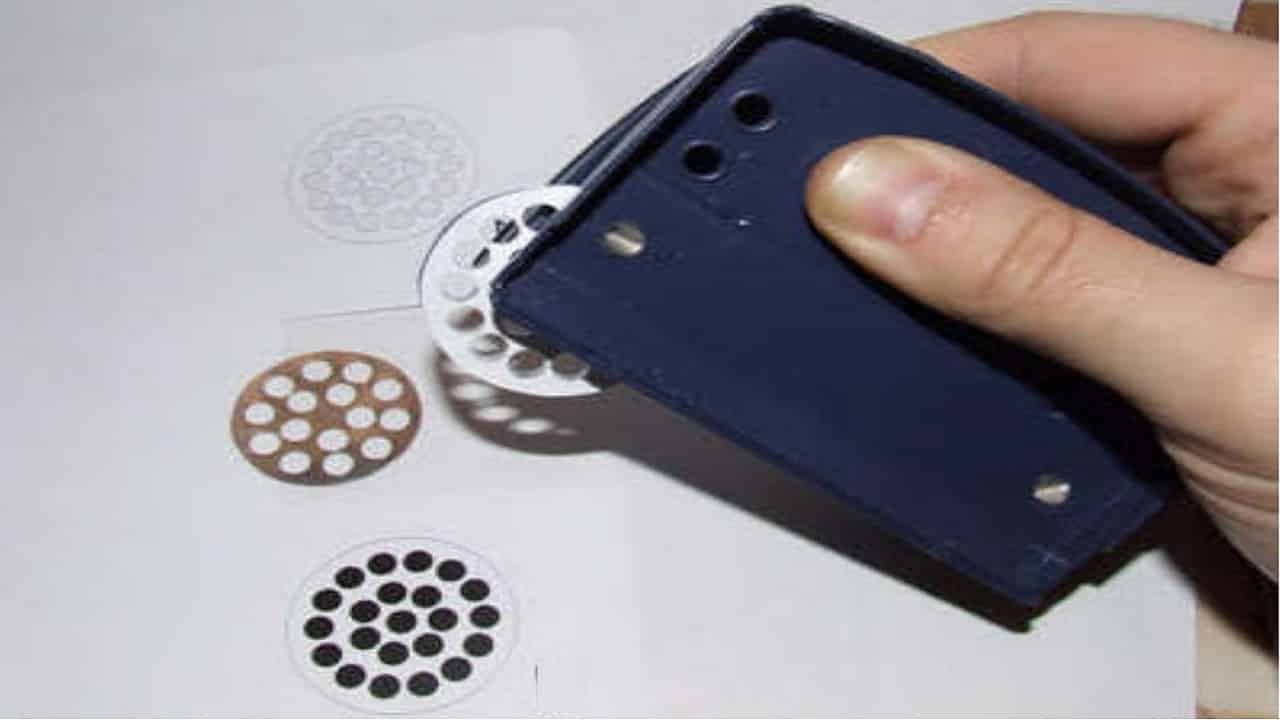

Подготовьте основание для светодиодов, подойдет текстолит, гетинакс, электрокартон, также сгодиться бумага наклеенная на алюминиевый лист. Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения.


Рис. 3: подготовьте основание для светодиодов

  • В соответствии с выбранной схемой расположения сделайте отверстия в основании, для этого можно использовать высечку, дырокол или нож.
  • Установите светодиоды в отверстия на основании и зафиксируйте их при помощи клея.

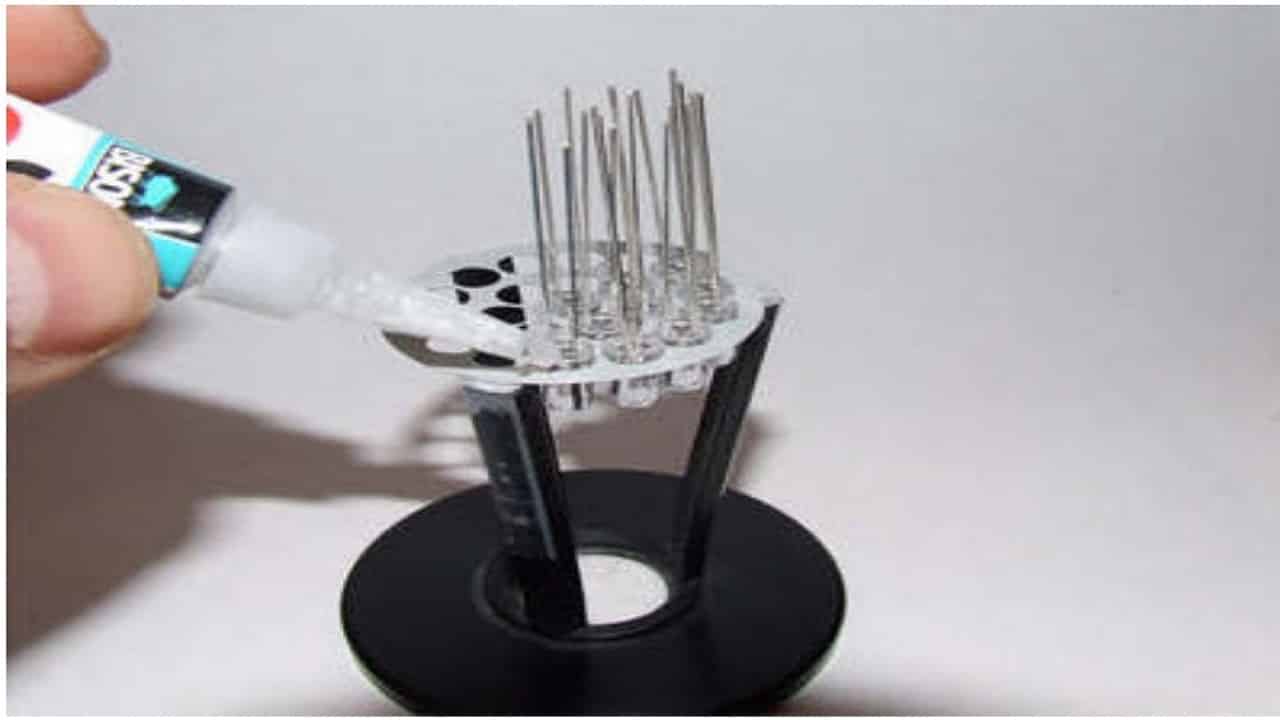

Рис. 4. Зафиксируйте светодиоды на основании

Спаяйте светодиодные элементы в лампе по такой схеме, чтобы ток, протекающий через каждый из них или отдельную группу, не превышал допустимую величину. Компоновать в группы вы можете по своему усмотрению, для ограничения силы тока можете установить в цепь резистор. При пайке обязательно соблюдайте полярность выводов.

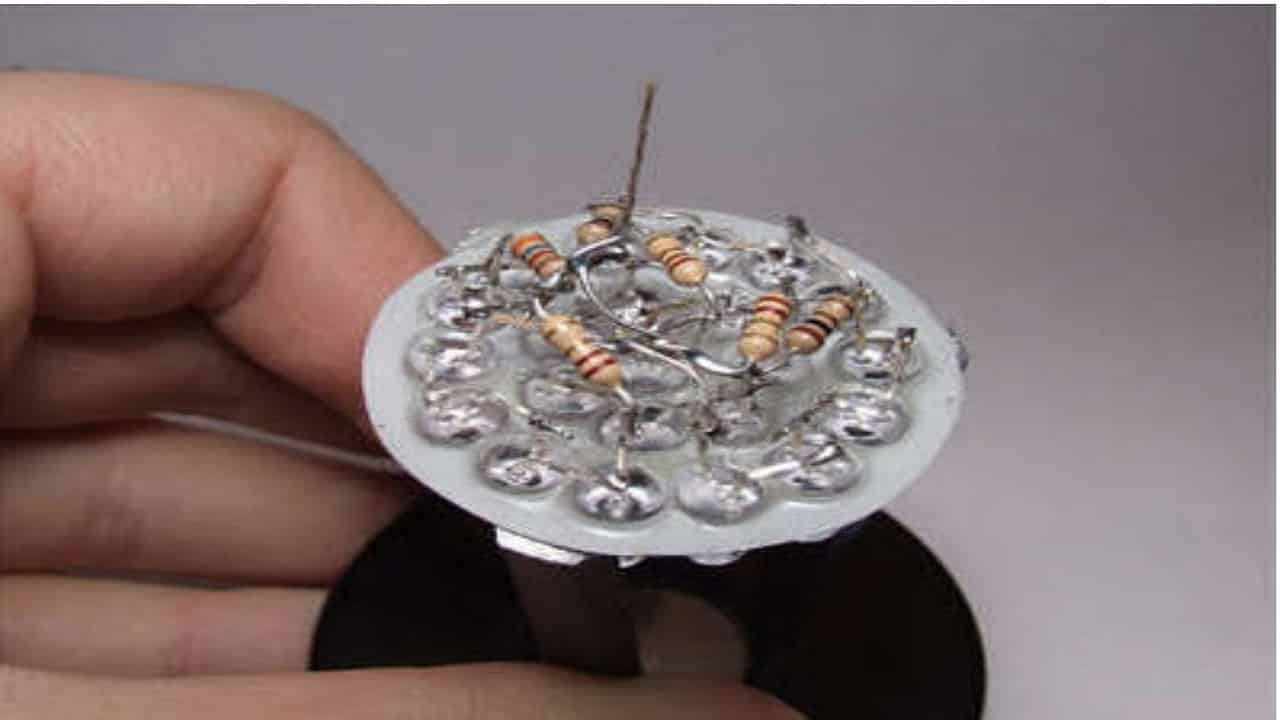

Рис. 5. Спаяйте по выбранной схеме

  • К полученным выводам от полупроводниковых элементов «+» и «-» припаяйте два куска медного провода. Соединять их скрутками не допускается в соответствии с п.2.1.21 ПУЭ.
  • По окончанию пайки ножки и места соединения желательно покрыть или залить клеем, он будет выступать в качестве диэлектрика новой лампы.
  • Установите диск со светодиодными элементами в корпус лампочки.


Рис. 6. Установите диск в корпус Проклейте его по периметру, чтобы закрепить на отражателе. Теперь у вас в руках готовый собранный прибор, не забудьте нанести на выводах маркировку.

Однако заметьте, что подключить лампу напрямую в сеть 220 Вольт нельзя, так как устройство будет рассчитано на 12 В.

Причины перегорания ламп

Лампы накаливания функционируют согласно принципу термоэлектронной эмиссии. При попадании тока в спираль она нагревается, в результате чего продуцируется свет видимой части спектра. Причем мощность тепловыделения обратной пропорциональна диаметру проводника. Вследствие этого утончившиеся участки спирали накаляются очень быстро, что приводит к потере их прочности. Именно истонченные места являются слабым звеном, где и происходит перегорание.

Галогенные лампочки также склонны к перегоранию в результате скачков напряжения. Имеется у таких источников света особенность, присущая только им, — склонность к перегреванию. Чрезмерно разогретая лампочка может перегореть в любой момент.

В защите нуждаются не только лампы накаливания и галогенные светильники, но и светодиодные лампы. На первый взгляд это выглядит странно, ведь у светодиодов отсутствует спираль, и свечение кристалла возникает в результате возбуждения электронов, а не разогревания спирали. Однако в основе принципа действия светодиодов также имеется термоэлектронная эмиссия. По прошествии нескольких лет полупроводниковый участок выгорает и, если присмотреться к ЛЕД-лампе, на ней заметны тусклые кристаллы с пробитым слоем полупроводника.

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света.

Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

  1. Отключаем электроэнергию в квартире.
  2. Устанавливаем монтажную коробку в углубление.
  3. Закрепляем жилы в соответствующих клеммах корпуса.
  4. Помещаем корпус в штробу.
  5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
  6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
  7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Похожие материалы:

  • Что такое диммируемые светодиодные лампы
  • Как отремонтировать диммер в домашних условиях
  • Схема подключения двухклавишного выключателя

Варианты схем

В магазинах предлагается широкий выбор устройств плавного пуска для ламп от российских и зарубежных производителей. Монтаж не требует особой квалификации. Нужно сделать разрыв провода фазы, ведущего к лампе накаливания, и подключить прибор при помощи клеммников.

При отсутствии клеммников провода спаиваются.

Чаще всего на производствах используется одна из трех схем:

  • туристорная;
  • симисторная;
  • специализированная (обычно микросхема КР1182ПМ1или DIP8).

В сети 220 В

Самая простая схема плавного включения ламп туристорная.

Для самостоятельного изготовления требуются:

  • лампа накаливания;
  • 4 диода (для создания выпрямительного моста);
  • туристор;
  • конденсатор (10 мкФ);
  • 2 резистора (один из них переменной емкости).

Время включение определяет переменное сопротивление.

В момент включения ток проходит через лампочку, выпрямляется мостом, проходит через резистор и начинает скапливаться в конденсаторе. После достижения определенного порога зарядки ток подается на туристор, он немного открывается. По мере наполнения конденсатора туристор открывается все больше, лампочка постепенно загорается. Максимальная мощность света достигается при полной зарядке конденсатора.

Лампочки накаливания рассчитаны на 220 В (на практике может быть до 240 В). Диоды и туристор выбираются, базируясь на этот показатель. При самостоятельном изготовлении необходимо учесть, что можно использовать любые диоды с напряжением от 300 В и туристор, способный выдерживать мощность от 2 кВт. Емкость накопителя тоже большого значения не имеет

Важно знать, что при ее уменьшении лампочка будет зажигаться быстрее

Использование симистора (попупроводникового ключа) позволяет уменьшить количество элементов в туристорной схеме.

Используется:

  • дроссель;
  • 2 резистора;
  • конденсатор;
  • диод;
  • симистор.

По принципу действия эта схема мало отличается от предыдущей. Время включения определяет цепочка из резистора и конденсатора, которые подключены через диод. По мере наполнения емкости конденсатора постепенно открывается симистор, через который подпитана лампочка накаливания. Она загорается не мгновенно, а плавно. Такой прибор более удобен в использовании благодаря небольшим размерам.

Плавный пуск ламп при помощи приборов, созданных на основе микросхемы КР1182ПМ1(DIP8), можно использовать с источниками освещения, обладающими мощностью до 150 Ватт.

Основа этого прибора – 2 туристора и 2 системы управления. Время регулируется резистором и конденсатором. Силовую часть от управляющей отделяет симистор, подключенный через задающий ток резистор. Работу внутренних туристоров регулируют 2 наружных конденсатора, от помех, создаваемых сетью, защищает дополнительный конденсатор и резистор.

При использовании этой схемы свет не только плавно включается, но и плавно выключается. Длительность загорания и затухания регулируется подбором емкости конденсаторов.

Плавное включение обладает существенным недостатком – снижением яркости светового потока. Для достижения оптимального уровня освещения требуются лампы с максимальной мощностью.

Для одноклавишных выключателей существует схема на основе транзистора. Когда лампочка накаливания выключена, он закрыт. После включения напряжение через резистор и диод поступает на конденсатор, он начинает заряжаться. Максимальный уровень (9,1 В) ограничивает стабилитрон.

После достижении оптимального напряжения транзистор начинает открываться, нить накаливания лампочки, подключенной последовательно, постепенно нагревается. Обязателен второй резистор у конденсатора, обеспечивающий его разрядку после выключения. Основное преимущество использования транзистора – отсутствие мерцания лампочки накаливания.

При напряжении 12 В

Если светильник точечный, то используется трансформатор, преобразующий 220 вольт в 12 вольт. Для подключения к 12 В устройства плавного пуска он устанавливается перед преобразователем напряжения.

Если такой прибор необходим для автомобиля, требуются специальные схемы – импульсные или линейные (ШИМ-регуляторы).

Линейные подключаются к источникам света параллельно. После включения ток проходит через резистор, лампы тусклые. После подключения реле они загораются на всю мощность.

Резистор должен быть керамический, мощность примерно 5 Вт, сопротивление 0,1-0,5 Ом.

Импульсные схемы создаются на основе полевого транзистора, подающего ток короткими импульсами. За счет этого нити накаливания не нагреваются до уровня, при котором возможен разрыв. В перерывах между импульсами ток успевает равномерно распределиться по нити, выравнивая сопротивление.

Устройство плавного включения (УПВЛ) для ламп накаливания в 220в и 12в

На сегодняшний день производится большое количество различных моделей УПВЛ, которые отличаются между собой по функциям, стоимости и качеству. Устройство, которое продаётся в специализированных магазинах, подключается последовательно к источнику света на 220 В. Схему и внешний вид устройства мы можем увидеть на фотографии внизу.

Схема устройства плавного включения для ламп на 220 В

Если же мощность питания ламп 12 или 24 В, то прибор необходимо подключать перед понижающим трансформатором также последовательно к начальной первичной обмотке.

Прибор должен соответствовать нагрузке, которая будет подключаться с определённым запасом. Для этого надо подсчитать число светильников и их общую мощность.

Так как устройство имеет небольшие размеры, то УПВЛ можно разместить под люстрой, в подрозетнике или в коробке соединения.

Плавное включение и выключение ближнего света

Схема первого вариант немного доработана. (подключение происходит на место штатного реле и добавлена функция плавного гашения) Из схемы видно, что убран диод параллельный резистору 1МОм. Подведено отдельно питание на полевой транзистор.

При подключении необходимо убедится что:

  • 86м контакте сидит «масса»
  • 85м контакте +12в при включении ближнего света
  • 30м контакте +12в появляется при включении зажигании ну или там постоянно 12в

В блоке предохранителей меняется только одно реле. Просто с плочка выносные провода с папами и подключаются в гнездо вместо реле.

Плавное включения противотуманных фар

Понадобится:

  1. Разъемы «мама» и «папа»
  2. Фишки

Обрезаем «хвосты» от БПР, монтируем разъемы и надеваем пластиковые фишки.

Переворачиваем блок предохранителей (нам интересны колодки №1 и №2)

Вынимаем с колодки №1 — провод 5 (у меня по схеме цвета не сошлись, аккуратнее)

а с колодки №2 провод 4

Подключаем БПР по схеме

Блок я разместил около блока предохранителей (справа от него). Приклеил на 2-х сторонний скотч и притянул одной стяжкой.

Управление дневным светом автомобиля

Некоторые моменты и принципы работы данного устройства:

  1. В начале движения, при достижении автомобилем скорости 6 км/ч устройство плавно включает лампы ближнего света до 75% от напряжения бортовой сети и удерживает это значение до скорости 69 км/ч.
  2. В диапазоне от 70 км/ч до 94 км/ч устанавливается 85% от напряжения бортовой сети.
  3. В диапазоне от 95 км/ч и выше устанавливается 95% от напряжения бортовой сети.
  4. После остановки автомобиля на время более 22 секунд напряжение снижается до 30%.

Готовые варианты плавного включения/выключения ламп накаливания

Для тех, кто не дружит с паяльником, а сильно хочется поставить себе устройство плавного розжига есть готовые варианты решений. Вот некоторые из них:

Дневные ходовые огни (ДХО, DRL) «СиличЪ-Эклипс»

Преимущества СиличЪ-Эклипс:

  1. Обеспечение удобства эксплуатации — автовключение ближнего света
  2. Экономия ресурса галогенных ламп — за счет плавного включения и выключения ламп
  3. Экономия топлива — лампы горят на 30% от нормы

Устройство универсальное и в зависимости от марки автомобиля схема подключения ДХО «СиличЪ-ЭклипсВ» разная.

Контроллеры задержки и плавного включения-выключения салонного света (autodimmer)

LD-01 — для ламп мощностью до 8 Вт. LD-02 — для ламп мощностью до 30Вт, LD-03 — до 50Вт. LD-03 — имеет дополнительные возможности.

Источник фото:

Ключевые слова:

Принцип работы

Свечение обычной лампочки накаливания происходит за счет нагрева металла. Вольфрамовая нить при пропускании электрического тока мгновенно раскаляется и начинает светиться. Так как все происходит мгновенно, то нить накаливания меняет свою температуру на сотни градусов за сотые доли секунды, а её сопротивление падает в десятки раз. Это приводит к деградации и перегоранию нити. Если же замедлить процесс нагрева, то можно увеличить срок службы в несколько раз.

Блок питания

Чтобы достичь замедления обычно используют схему с конденсаторами. В момент включения устройства в сеть разряженные конденсаторы будут уменьшать нагрузку на лампочку. Когда конденсатор заряжается полностью, нагрузка растет и лампочка получает полное напряжение. В момент выключения питания конденсаторы начинают разряжаться и поддерживать напряжение, за счет этого нить перестает светиться не мгновенно, а плавно гаснет за несколько секунд.

Уменьшая напряжения и создавая плавное нарастание тока в цепи, устройство позволяет уменьшить деградацию нити. Ударный скачок температуры и тока превращается в плавное повышение температур и небольшое повышение силы тока на большом промежутке времени.

Устройство плавного пуска

Это более сложное устройство для плавного повышения напряжения. Если простейший блок питания состоит из конденсатора, резистора и тиристора, подключенных к сети через диодный мост, то устройство плавного включения более сложное и точнее калибрует нагрузку на лампу.

Принцип работы такой же, как и у обычного блока питания, но с небольшим усложнением схемы устройства. Для большей точности и плавности повышения напряжения используется двойной каскад тиристоров или схема с транзистором и тиристором. Принципиальная схема состоит из двух веток — по одной устанавливается конденсатор с резистором, на второй тиристор или транзистор служащий ключом. Аналогично с блоком питания, при заряде конденсатора происходит полный запуск лампы.

Чаще всего устройство плавного включения выполняется в небольших корпусах и предназначено для скрытого монтажа в плафонах или светильниках. Подключение происходит последовательно с источником освещения. Если лампа накаливания рассчитана на меньший ток, то устройство плавного включения устанавливается до понижающего трансформатора.

Диммирование

Диммирование это в первую очередь изменение силы тока и как следствие этого яркости освещения. Первые диммеры были созданы на базе реостата, сейчас используют полупроводниковые элементы — симистор и динистор.

Принцип работы диммера следующий: регулировкой яркости пользователь устанавливает сопротивление потенциометра. Чем больше сопротивление, тем тусклее горит нить накаливания. Основной элемент диммера — это симистор, который служит выключателем. Симистор начинает пропускать ток только, если на его концах определенная разность потенциалов, если она меньше – цепь размыкается. Эту разность потенциалов создает конденсатор заряжающийся от общей цепи.

В целом получается так – конденсатор накопил заряд, выпустил его и создал разность потенциалов. Симистор включается и лампа начинает работать. Когда заряд в конденсаторе заканчивается, разность потенциалов уменьшается и симистор выключается. Этот цикл происходит каждую полуволну переменного тока.

Это интересно: Обзор осветительной продукции Philips — лампы и светильники

Необходимые инструменты и материалы

Внутри корпуса выключателя присутствуют токопринимающие элементы и прерывающая клавиша (одна или две). По типу выделяют следующие двухпозиционные коммутационные аппараты:

  • импульсные (диммеры);
  • сенсорные;
  • проходные;
  • клавишные.

В процессе установки могут понадобиться следующие материалы и инструменты:

  1. Перфоратор. С его помощью можно сделать отверстия («проштробить») в стене. Если планируется перенос коробки на другое место, то понадобится еще и фреза, размер которой совпадает с дном коробки.
  2. Подрозетники. Специальное устройство, отдаленно напоминающее стакан. Выполнено оно из полимерного пластика. Внутрь подрозетника устанавливают розетки или выключатели.
  3. Элементы для крепежа. Если работы ведутся на поверхностях из дерева, гофру крепят при помощи хомутов. Чтобы прикрепить кабель к бетону, используют дюбели, саморезы или клипсы. Если под рукой нет крепежных элементов, то можно использовать продетый сквозь алюминиевую полоску гвоздь.
  4. Изолирующие элементы. Оголенные провода должны быть заизолированы. Для этих целей используют специальную клейкую ленту – изоленту. Поверх нее на провод надевают сиз (колпачок из полимерного материала).
  5. Плоскогубцы. Инструмент помогает скручивать провода.
  6. Кусачки. С их помощью можно разрезать кабель или провод.
  7. Коробки. Внутрь приспособлений укладывают скрутки проводов. Распределительные коробки защищают целостность соединений и минимизируют риск замыканий электропроводки.
  8. Провода. Электропровод может быть алюминиевый или медный (в зависимости от того, из какого материала выполнена вся электросеть).

Процесс монтажа одно- и двухклавишных выключателей примерно одинаков. Производителями предусмотрено наличие специального механизма, позволяющего надежно прикрепить коробку внутри подрозетника.

Плавное включение ламп накаливания.

Использование лампочек с вольфрамовой нитью оправдывается их низкой стоимостью. Они по-прежнему пользуются спросом. Перегорание спиралей накаливания обычно происходит в момент включения. Это связано с десятикратным возрастанием ампеража из-за высокого сопротивления холодной спирали. Избежать таких скачков позволяют устройства плавного включения ламп накаливания.

Производители предлагают несколько моделей, работающих по одному принципу: они кратковременно изменяют фазовый угол тока. Владея азами электротехники, нетрудно своими руками собрать схему плавного пуска лампы накаливания. Подключение такого устройства значительно снижает энергозатраты, повышает уровень комфорта: УПВЛ с регулятором устанавливается необходимая степень свечения. Автомат плавного включения фар избавляет автомобилистов от частой замены галогеновых и традиционных лампочек.

Причины преждевременного перегорания

Когда лампы с нитью накала включаются, по закону Ома при высоком сопротивлении холодной спирали пропорционально возрастает сила тока. В стандартной лампочке небольшой мощности в 55 Вт сила тока в доли секунды достигает 60 А. Когда вольфрам разогревается, ток моментально нормализуется. Момент включения – настоящее испытание для спирали накаливания.

Беда в том, что нет идеальных спиралей. В процессе эксплуатации металл выгорает неравномерно. Как следствие, в тонких участках вольфрамовой спирали в момент разогрева мощность тока максимальная, они вспыхивают и рвутся.

Срок эксплуатации спирали накаливания зависит от нескольких факторов:
  1. качество контакта между патроном и цоколем, когда есть подгорания, возрастает риск короткого замыкания;
  2. частое включение/выключение, такой режим эксплуатации не предусмотрен;
  3. нестабильное напряжение, установлено, что изменение напряжения на 1% снижает срок службы спирали накаливания в 7–8 раз;
  4. старые провода, изоляция со временем начинает осыпаться, снижается плотность соединения проводников;
  5. вибрация, высокая влажность окружающей среды.

Принцип работы

Фазовый регулятор лежит в основе любого устройства плавного включения ламп накаливания. Он спасает от скачков при нестабильном напряжении, его используют при подключении бытовых приборов, запитывающихся от сети напряжения 220 В. Принцип УПВЛ прибора заключается в постепенном повышении силовой нагрузки. Он последовательно включается в электрическую цепь между питающим проводом (фазой), нулевым. Во время включения рост силы тока ограничен, напряжение плавно увеличивается до 180–210 В. Потребление самого устройства в пределах 1,5 вольт.

В схеме устройства обязательно есть полупроводниковые устройства. Через одно проходит полуволна (минус), другая в это время поступает на конденсатор (плюс). Когда его заряд достигает величины открывания p-n перехода, ограничения электропитания снимаются. Ток, напряжение стабилизируются.

Назначение блока защиты галогенных ламп и ламп накаливания:
  • стабилизация пускового тока;
  • повышение сроки эксплуатации световых галогенных элементов в 6 раз;
  • снижение риска деформации вольфрамовой спирали;
  • устранение эффекта мигания.

Готовые решения

Монтаж блока защиты заводского производства не занимает много времени. Они выпускаются с разными периодами корректировки напряжения – от долей секунды до трех. Величина максимально напряжения тоже варьируется. При выборе устройства плавного включения ламп накаливания необходимо внимательно смотреть маркировку. Габариты блока зависят от нагрузки. Разработаны модели мощностью до 1100 Ватт. Типовые, используемые в быту, обычно ограничиваются 150 Вт. Если устройство приобретается с целью защиты от скачков напряжения, необходимо предусмотреть 30% запас прочности. Он рассчитывается до суммарной мощности подключаемых устройств.

Модифицированные устройства – светорегуляторы или диммеры имеют дополнительные функции:
  1. обеспечивают регулировку светового излучения;
  2. оснащаются программными системами, работающими по хлопку, голосовой команде или от пульта;
  3. плавно выключают свет.

Собственноручное изготовление УПВЛ

Конечно, все подобные устройства для плавного включения ламп накаливания легко приобрести в любом магазине электротехники, но для кого-то будет интереснее и познавательнее собрать его своими руками. Это вполне возможно и не потребует огромных знаний физики и электроники. Наиболее простая схема включения УПВЛ – на основе симметричных триодных тиристоров (симисторов). Также несложны в изготовлении устройства на основе специализированной микросхемы.

Схема на основе симистора

Схема УПВЛ с применением симистора

Такая схема прибора для плавного включения ламп накаливания содержит мало элементов благодаря тому, что силовым ключом в ней выступает симистор (к примеру, КУ208Г). В ней хотя и желательно, но не принципиально присутствие дросселя (в отличие от более сложной схемы на основе простого тиристора). Резистором R1 (на схеме выше) обеспечивается ограничение тока на симистор. Время накала задается цепочкой из резистора R2 и конденсатора в 500 мкФ, питание на которые идет от диода.

Когда напряжение в конденсаторе достигает уровня открытия симистора, ток проходит через него, производя запуск потребителя (источника света). Таким образом, создаются условия для постепенного розжига нити накаливания, т. е. плавное включение света. В момент отключения питания происходит медленный разряд конденсатора, в результате чего плавно выключается лампа.

На основе микросхемы

Разработанная для изготовления различных регуляторов микросхема КР1182ПМ1 как нельзя лучше подходит для сборки своими руками устройства плавного включения и выключения ламп накаливания. В случае использования такой схемы практически никаких усилий прилагать не придется, т. к. КР1182ПМ1 будет сама регулировать плавную подачу напряжения на осветительный прибор до 150 Вт. Если же мощность потребителей выше, в схему включается симистор. Неплохо подойдет для этой цели ВТА 16-600.

УПВЛ с использованием микросхемы КР1182ПМ1

Имеет смысл использование подобных устройств не только с лампочками накаливания, но и с галогенными лампами на 220 В. Допускается также подключение к электроинструменту для более плавного раскручивания ротора. А вот с лампами дневного света, как и с энергосберегающими (КЛЛ), использование УПВЛ не допускается. В их схеме подключения подобное устройство присутствует. Также не нужно устройство плавного включения и при монтаже светодиодов – потребность в нем у LED-ламп отсутствует по причине того, что нити накала в них нет, независимо от того, 24-вольтовый светильник, на 220 или 12 вольт.

Это интересно: Какие точечные светильники выбрать для гипсокартонных потолков: поясняем во всех подробностях

Современные энергосберегающие лампочки

В настоящее время существует широкий выбор ламп для освещения. Помимо привычных с детства лампочек Ильича, на прилавках магазинов появился широкий ассортимент энергосберегающих ламп с различными характеристиками. Какие же предпочтительнее?

Люминесцентные лампы — это газоразрядные лампы низкого давления. Они выпускаются с прозрачной и матовой колбой, на стенки которой нанесен люминофор. Он и является источником света при включении лампы. Их долговечность раз в 15 выше срока службы ламп накаливания. К тому же такие лампы излучают ровный и стабильный поток света, что делает их весьма популярными. Вдобавок они подают равномерный и стабильный поток света и имеют широкий спектр цветопередачи: от теплого, близкого к свету ламп накаливания, до холодного дневного света. Коэффициент полезного действия люминесцентных ламп достигает 80 %.

Данные лампы широко применяются как для промышленного, так и для бытового освещения. Но они требуют к себе повышенного внимания вследствие содержания в них паров ртути, которые являются сильнейшим ядом. Конечно, человек не отравится от одной разбившейся лампочки, но все-таки не следует перегоревшую лампу небрежно бросать в мусорное ведро, тем более что для них предусмотрен особый способ утилизации. Запасные лампы надо хранить в местах, недоступных для детей.

Светодиодные лампы также долговечны, их ресурс колеблется в широком диапазоне от 1,5 до 10 лет в зависимости от производителя. Они устойчивы к механическим повреждениям, нормально функционируют в широком диапазоне температур, излучают равномерный чистый свет. Не содержат никаких опасных для человека веществ.
