Расчёт трубного диаметра
Расчёт трубного диаметра исполняют на основании 2-ух параметров — допустимая быстрота потока и возможные потери давления на одном метре трубы.
Признак выбора диаметра труб по возможным потерям давления, считается экономическим и состоит в определении баланса между капитальными и рабочими расходами. Увеличение трубного диаметра влечёт за собой рост её стоимости, а для прокачки воды через трубу диаметра поменьше нужно потратить больше энергии на привод насоса.
Для технико-экономического обоснования выбора трубного диаметра — возводят график зависимости капитальных и эксплуатационных расходов от диаметра трубопровода. Хороший трубный диаметр формируют на точке пересекания кривой капитальных и кривой эксплуатационных расходов.
Ограничение скорости потока в трубах вызвано нормами гигиены возможного эквивалентного шумового уровня дБ. Максимально возможные скорости воды в трубопроводах системы обогрева зависят от диаметра труб и колеблются в диапазоне от 0.8 до 1.5 м/c, а в трубопроводах системы снабжения воды лимитированны значением 3 м/c.
Вышеприведенная программа рассчитает нужный трубный диаметр, удельные потери давления на которой не будут превосходить 100 Па/м.
Параметры определения габаритов водопроводных труб:
- внутренний диаметр трубы. На основании данной условной характеристики определяется размер внутреннего диаметра, как для узлов-соединителей, так и для водопроводных труб;
- Dy, диаметр условного прохода трубы. Номинальное значение внутреннего диаметра, указанное в миллиметрах. Это значение округляют;
- Dn, значение номинального диаметра;
- наружный диаметр труб;
- размер толщины стенки.
К примеру, для внутреннего диаметра изделий с различной резьбой это будет выглядеть так:
- внутренний диаметр трубы 0,5 дюйма составляет 12,7 мм;
- внутренний диаметр трубы 3/4 соответствует 19,0мм;
- а для размера внутреннего диаметра 2- дюймовой трубы это составляет 50,8 мм.
Для диаметров трубной резьбы это будет выглядеть так:
- труба 0,5 дюйма – 20,4-20,7 мм;
- труба 3/4 дюйма – 25,9-26,2 мм;
- и труба 2-дюймовая труба – 57,9-58,3 мм.
Зная размеры труб для водопровода, вы сможете быстрее сделать правильный выбор. Если необходимо произвести стыковку труб из пластика и металла, то нужно учитывать диаметры пластиковых и диаметры металлических труб.
Таблица размеров изделий для водопровода из разных материалов учитывает не только диаметр труб, но и их пропускную способность.
Полиэтиленовые трубы
Можно пойти другим путем и воспользоваться специальной расчетной формулой, в которой принимается во внимание снижение напора воды, зависящее от числа поворотов, стыков и длины всего трубопровода, однако для внутриквартирной разводки использовать такую формулу нецелесообразно. Чаще всего для водопровода выбирают трубный металлопрокат, диаметр которого составляет 10 и 15 мм, что соответствует 3/8 дюйма и 1/2 дюйма
При монтаже стояка внутренний диаметр труб выбирают, как правило, равный 20 и 25 мм, что соответствует 3/4 дюйма и 1 дюйму
Чаще всего для водопровода выбирают трубный металлопрокат, диаметр которого составляет 10 и 15 мм, что соответствует 3/8 дюйма и 1/2 дюйма. При монтаже стояка внутренний диаметр труб выбирают, как правило, равный 20 и 25 мм, что соответствует 3/4 дюйма и 1 дюйму.
Водопроводные трубы
Стальные водопроводные трубы стыкуются с пластиковыми посредством специальных стандартных переходных элементов, учитывающих размеры трубного металлопроката и материал, из которого они изготовлены.
Немного сложнее обстоит дело с медными и алюминиевыми трубами, т.к. их выпуск регламентирован соответствующим метрическим стандартом. В этом случае учитывается реальный метрический наружный и внутренний диаметр стальных труб. Стоит заметить, что все параметры строго регламентированы, в том числе и диаметры труб, по госту. Таблица соответствия размеров габаритов изделий выглядит следующим образом:
Влияние диаметра на работу отопления
Инструкция по монтажу отопительной системы вряд ли затрагивает вопросы расчета трубопровода (определите кроме этого как вычислить диаметр трубы для отопления).
В это же время, при перемещении по трубе теплоноситель сталкивается с несколькими видами сопротивлений и это необходимо учитывать при подборе типоразмера:
- трение о стены. За счет этого часть скорости теряется;
- утраты скорости при поворотах. Разводку по квартире нереально выполнить без поворотов (к тому же имеется повороты под углом 90?);
- изменение диаметров. В случае если при разводке по квартире постараться применять различные типоразмеры, то сопротивление перемещению потока будет наблюдаться еще и в местах сопряжения различных типоразмеров.
Что же касается самого трубопровода, то основной его чёртом, воздействующей на перемещение теплоносителя, возможно назвать внутренний диаметр (Двн). Чем он меньше, тем больше давление и напротив – с ростом Двн давление в системе падает. Это необходимо учитывать, в то время, когда выполняется подбор диаметра трубы для отопления.
Пример проведения самостоятельных расчетов
Рассмотрим как рассчитать диаметр трубы для коттеджа, в котором проживает 4 человека. В список точек потребления входят ванная, душевая кабинка и унитаз, на кухне установлена стиральная машинка и посудомоечное оборудование. Так как имеется несколько пользователей и факт одновременной работы разного оборудования, сначала нужно определить вероятность. По имеющимся данным получится P = 5,6 × 4/(0,25 × 3600 × 6) = 0,00415.
Расход воды в каждом из помещений получится такой:
- ванная – q = 5 × 0,25 × 0,00415 = 0,00519 л/с;
- кухня – q = 5 × 0,12 × 0,00415 = 0,00249 л/с;
- туалет – q = 5 × 0,1 × 0,00415 = 0,00208 л/с.
Следующий шаг – определение нужного диаметра трубопровода.
Проверить сечение трубы можно обычной линейкой Источник kipmu.ru
Скорость потока в трубе можно точно вычислить с параллельным расчетом потерь, коэффициента гидравлического трения и других требуемых величин. Проще, несмотря на погрешности, взять информацию из готовых таблиц. Ведь на строительном рынке не существует заготовок, которые отличаются от стандартизованных сечений.
Если за ориентир взять напорный водопровод и продвижение жидкости со скоростью 3 м/с, то по расчетам получатся такие варианты оптимальных диаметров труб.
Ванная – примерно 45 мм:
Кухня – примерно 33 мм:
Туалет – примерно 30 мм:
Сортамент стальных водогазопроводных труб
Водогазопроводные трубы – разновидность сварного трубного проката, главное отличие которого – высокая надежность сварного шва, проверяемая способами неразрушающего контроля. Эта металлопродукция предназначена для устройства сетей водо-, газо-, теплоснабжения. Может использоваться в распределительных и магистральных трубопроводах. Способна выдерживать высокие давления передаваемых сред. Сортамент (диаметр, толщина стенки) стальных водогазопроводных труб (ВГП) регламентирует ГОСТ 3262-75. В маркировке этой трубной продукции указывается условный проход (Ду) и толщина стенки.
Таблица размеров и массы стальных водогазопроводных труб
| Ду, мм | Толщина стенки, мм | Масса 1 м, кг |
| 15 | 2,8 | 1,28 |
| 20 | 2,8 | 1,66 |
| 32 | 3,2 | 3,09 |
| 40 | 3,5 | 3,84 |
| 50 | 3,5 | 4,88 |
| 100 | 4,5 | 12,15 |
Отопительная система
Здесь главная задача, которую необходимо решить с помощью жидкого теплоносителя – обеспечить нагревательные приборы нужным количеством тепла. Перед тем, как рассчитывать диаметр трубы, понадобится определить теплопотери дома, выбрать радиаторы с оптимальной мощностью. Также понадобятся данные о длине трубопровода и схеме рабочей системы (способ циркуляции воды, с одним или двумя каналами).

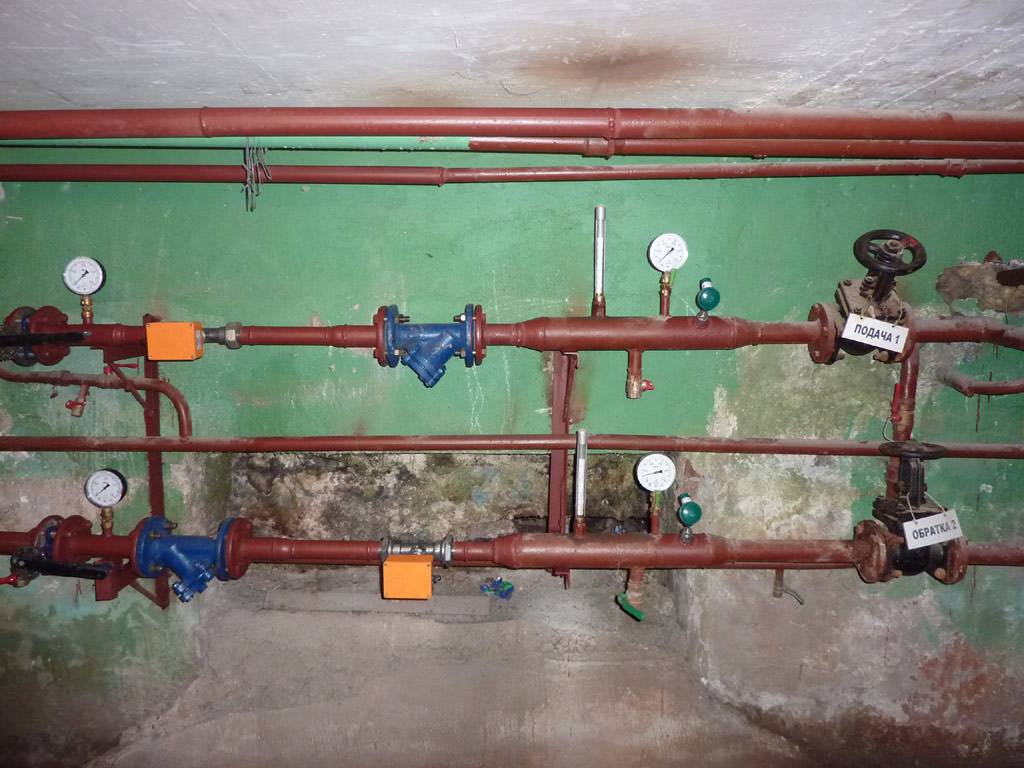

Двухтрубная схема автономного отопления Источник kupisantehniky.ru
Для вычисления диаметра труб отопления можно использовать такую формулу:
Здесь:
- d – искомая величина внутреннего диаметра;
- Q – нагрузка на конкретный участок системы относительно необходимого количества подаваемого тепла;
- Δt° – разница между температурами на подаче и обратке;
- V – скорость потока теплоносителя на обслуживаемом участке.
В автономных системах отопления жидкость может перемещаться со скоростью от 0,2 до 1,5 м/с. При этом оптимальными на практике значениями являются 0,3-0,7 м/с. При меньшей скорости повышается вероятность завоздушивания системы, при большей система работает шумнее.
Ниже представлена таблица с оптимальными значениями скорости горячей воды в полипропиленовых трубах в зависимости от количества тепла до 20 кВт (в кВт) и наружного диаметра канала (в мм). Здесь учитывается рабочий режим 80/60 и разница температур в 20 градусов по Цельсию.
| Тепло | 20 | 25 | 23 | 40 | 50 | 63 | 75 |
| 3 | 0,2 | 0,1 | |||||
| 4 | 0,3 | 0,2 | 0,1 | ||||
| 5 | 0,4 | 0,2 | 0,1 | ||||
| 6 | 0,4 | 0,3 | 0,2 | 0,1 | |||
| 7 | 0,5 | 0,3 | 0,2 | 0,1 | |||
| 8 | 0,6 | 0,4 | 0,2 | 0,1 | |||
| 9 | 0,7 | 0,4 | 0,3 | 0,2 | 0,1 | ||
| 10 | 0,7 | 0,5 | 0,3 | 0,2 | 0,1 | ||
| 11 | 0,8 | 0,5 | 0,3 | 0,2 | 0,1 | ||
| 12 | 0,9 | 0,6 | 0,3 | 0,2 | 0,1 | ||
| 13 | 1 | 0,6 | 0,4 | 0,2 | 0,1 | ||
| 14 | 1 | 0,7 | 0,4 | 0,3 | 0,2 | 0,1 | |
| 15 | 1,1 | 0,7 | 0,4 | 0,3 | 0,2 | 0,1 | |
| 16 | 1,2 | 0,8 | 0,5 | 0,3 | 0,2 | 0,1 | |
| 17 | 1,2 | 0,8 | 0,5 | 0,3 | 0,2 | 0,1 | |
| 18 | 1,3 | 0,8 | 0,5 | 0,3 | 0,2 | 0,1 | |
| 19 | 1,4 | 0,9 | 0,5 | 0,3 | 0,2 | 0,1 | |
| 20 | 1,5 | 0,9 | 0,6 | 0,4 | 0,2 | 0,1 |
Расчёт объёма трубы
Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.
Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.
Определим площадь сечения трубы
Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:
S = R2 х Пи
Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.
Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:
- Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
- Возводим 4,5 в квадрат, получается 2,025 см2.
- Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.
Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.
Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.
Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе
Формула расчёта объёма трубы
Рассчитать объём трубы в м3, можно воспользовавшись формулой:
V = S х L
То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).
К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:
S = 3,14 х (0,5 / 2) = 0,0625 кв.м.
Итоговый результат будет следующим:
V = HS = 2 х 0,0625 = 0,125 метра куб.
H — толщина стенки
Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2
Объём водопровода в литрах
Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.
Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.
Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.
Влияние диаметра на работу отопления
Инструкция по монтажу отопительной системы вряд ли затрагивает вопросы расчета трубопровода (определите кроме этого как вычислить диаметр трубы для отопления).
В это же время, при перемещении по трубе теплоноситель сталкивается с несколькими видами сопротивлений и это необходимо учитывать при подборе типоразмера:
- трение о стены. За счет этого часть скорости теряется;
- утраты скорости при поворотах. Разводку по квартире нереально выполнить без поворотов (к тому же имеется повороты под углом 90?);
- изменение диаметров. В случае если при разводке по квартире постараться применять различные типоразмеры, то сопротивление перемещению потока будет наблюдаться еще и в местах сопряжения различных типоразмеров.
Что же касается самого трубопровода, то основной его чёртом, воздействующей на перемещение теплоносителя, возможно назвать внутренний диаметр (Двн). Чем он меньше, тем больше давление и напротив – с ростом Двн давление в системе падает. Это необходимо учитывать, в то время, когда выполняется подбор диаметра трубы для отопления.
Почему вентиляционный короб сносить нельзя?
- Это несогласуемая перепланировка. Основная и прямая причина, по которой решение о сносе отрицательное, это то, что вентиляционный короб сносить нельзя, в противном случае это будет незаконная перепланировка.
- Вентиляционный короб – не ваша собственность. Ликвидируя вентиляционный короб, вы нарушаете границы чужой собственности. Этот факт делает вас бесправным в отношении этого участка квартиры: вы никогда не сможете согласовать перепланировку в своей квартире в таком виде.
Вентиляционный короб – это общедомовая коммуникация, состоящая из воздуховода, который обеспечивает жильцам нормальную вентиляцию. Если вы его срезаете, то одновременно вы перекрываете кислород вашим соседям. А это застой воздуха, который вызывает появление плесени и других вредоносных грибков и бактерий. А это, в свою очередь, причина появления аллергии, одышки и других неприятных заболеваний у детей и взрослых.
Фото комнаты с вентиляционным коробом
Какие требования СНиП к водосточным системам? На каком расстоянии от подъезда располагают водосток?
Напишите пожалуйста, у дома 5 этажей, водоотвод наружный, сделали в метре от подъезда. Весной сначала тает на тротуар вода с крыш, ночью замерзает. Это все по СНиПу соответствует? Про это не могу найти в документах. С какой стороны дома, устанавливают водосток, в скольких метрах от подъезда минимальное расстояние? Видео прилагается. Спасибо.
У вас установлена система наружного водостока, которая может быть установлена на домах не более 5-ти этажей, включительно.
Данная система регламентируется документами:
СНиП II-26-76 -> СП 17.13330.2011 -> СП 17.13330.2017 смотрите последнюю редакцию, называется:
Но в этом документе не только не указано расстояние, но и также правила монтажа нижнего (выходного) отверстия трубы стока.
Не найдете вы этих норм и в других СНИПах.
Если думать логически, то вышеуказанный документ регламентирует то, как вода должна стекать с крыши, а вот куда она сливается — это отливы или канализация.
также отсутствует информация приёма воды.
Единственное, что удалось найти, это вот этот документ:
Пункт 20 этого документа оговаривает внутренний водосток с примечанием в подпункте 20.3 о том, когда выпуск воды происходит наружу:
Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.
Итак, итог данного вопроса такой — расстояние водостока от подъезда не прописан в СНИП, но исходя из пункта 20.3 из СНИП 2.04.01-85, получается что вода из водостока должна попадать в лоток, а далее входят в силу правила наружной канализации, СНИП 2.04.03-85 и 2.04.02-85.
Простыми словами — вода из стока должна попадать в лоток а далее в ливневую канализацию.
Источник
Влияние диаметра труб на КПД для системы отопления в частном доме
Ошибочно полагаться на принцип «больше — лучше» при выборе сечения трубопровода. Слишком большое сечение трубы ведёт к снижению давления в ней, а значит и скорости теплоносителя и теплового потока.
Более того, если диаметр слишком велик, у насоса попросту может не хватить производительности для перемещения такого большого объёма теплоносителя.
Важно! Больший объём теплоносителя в системе подразумевает высокую суммарную теплоёмкость, а значит времени и энергии на его подогрев будет затрачиваться больше, что также влияет на КПД не в лучшую сторону
Подбор сечения трубы: таблица
Оптимальное сечение трубы должно быть минимально возможным для данной конфигурации (см. таблицу) по следующим причинам:
Однако, не стоит переусердствовать: помимо того, что маленький диаметр создаёт повышенную нагрузку на соединительную и запорную арматуру, он также не в состоянии перенести достаточно тепловой энергии.
Чтобы определить оптимальное сечение трубы, используется следующая таблица.
Фото 1. Таблица, в которой значения приведены для стандартной двухтрубной схемы системы отопления.
Способы проведения расчетов
Разрабатывая проекты для крупномасштабных объектов профессионалы пользуются специальными инженерными программами для составления схем и чертежей будущих сетей отопления и горячего/холодного водоснабжения. Для более простых задач на уровне частного сектора можно найти решения с помощью калькуляторов, которые опубликованы на сайтах производителей и продавцов. Третий вариант – проведение расчетов посредством готовых формул и табличных данных, например, про скорость воды в трубах.
Можно поступить еще проще – отталкиваться от распространенных решений, которые проверены на разных объектах, имеются доказательства их эффективности. Однако рекомендованные схемы в индивидуальном строительстве не всегда исправно работают. Так, если допустить при подборе превышение диаметра трубопровода, то отопление будет отличаться малой теплоотдачей, а вода протекать с низким напором. Напротив, использование зауженных каналов способствует увеличению давления и отопительная система будет хорошо согревать дом. Но при этом на трубы и фитинги оказывается большая нагрузка, что сокращает срок исправной службы коммуникаций из-за ускоренного износа.
Использование фитингов для оптимизации расположения разных каналов Источник kanaliza.ru
Последствия закрытой вентиляции
Негативные последствия возникают не только при закрытой системе, но и в результате ее неисправности. К поломкам вентиляционной системы приводят многие причины. В зимнее время проблемы возникают при повышенном уровне влажности. На окнах образуется пар, а со временем грибок.
Одной из причин неисправности является обратная тяга. В результате воздух остается внутри системы. В помещениях нет отверстий, через которые проникает свежий воздух. В такой ситуации нельзя думать, как закрыть вентиляцию.
Последствия закрытой вентиляции
При нарушениях циркуляции воздуха возникают неблагоприятные последствия, которые сложно устранить.
Отсутствие вентиляции является причиной:
- Высокого уровня влажности.
- Появления конденсата на оконных конструкциях.
- Возникновения плесени и неприятных запахов.
В результате снижается срок службы отделочных материалов, бытовых приборов и мебельных гарнитуров. У домочадцев возникают проблемы со здоровьем. Появляются заболевания дыхательной системы, инфекции и аллергические реакции.
Поэтому нужно думать, не чем закрыть вентиляцию, а как проверить систему и правильно ее очистить.

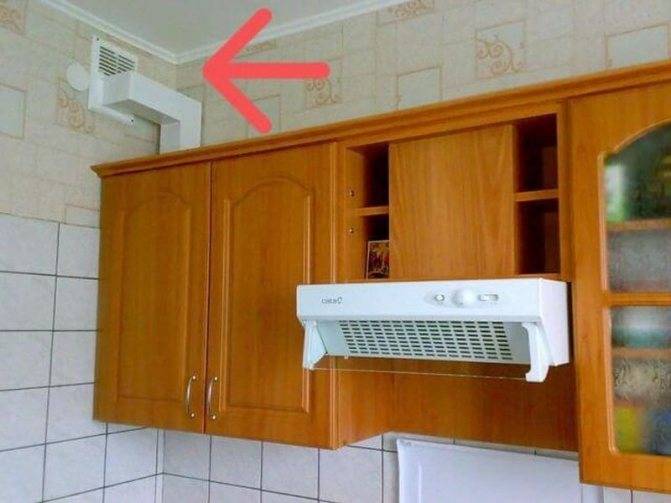

закрытая вентиляция на кухне
Проблемы с воздухоотводами часто возникают в зданиях старой постройки. Причиной некачественной вентиляции может стать установка герметичных стеклопакетов. Узкие каналы, выполненные с учетом деревянных конструкций, не будут справляться с воздушными потоками. В такой ситуации, чтобы избежать излишнего скопления влаги, нужно регулярно проветривать помещение.
Низкую пропускную способность воздуховода может вызвать засор из-за накопленного мусора. Перекрытию канала способствует неправильная перепланировка.
Важно регулярно проверять работоспособность системы вентиляции и выполнять своевременную очистку конструкции. Если очищение вентиляционных отверстий не принесло результатов, нужно вызывать специалистов для устранения неисправностей
Сезонные особенности влияют на естественную вентиляцию. Воздушные потоки внутри дома в жаркие летние и зимние холодные дни заметно отличаются
Если обратить внимание на причины возникновения воздушных масс, можно лучше понять, что такое естественная вентиляция в частном доме: как сделать ее и создать приятный микроклимат. Источником движения воздуха является сила гравитации, разница давления и механическое побуждение иных природных явлений
Три объективных показателя делают основную погоду в доме.
Необходимость в частном доме
С каждым годом сокращается количество строительных компаний, которые предлагают услуги по расчету и установке естественной вентиляции в частных домах. Точка фокуса направлена на устройство искусственной, принудительной вентиляции. Однако, есть много сторонников природного образа жизни во всех его проявлениях.
Естественная вентиляция в частном доме стала менее популярной, но в системе функционирования найдется много положительных моментов:
- Профессионально установленная система естественной вентиляции, в целом, справляется со своей основной задачей;
- С помощью вентканала образуется мягкий и приятный микроклимат;
- Благодаря циркуляции воздуха, создаются нормальные условия для проживания. Нормальные условия – это адекватная температура, влажность, чистота воздуха;
- Вентиляция использует три основных вида передачи тепла: конвекционная во время движения жидкостей и газов, лучистая с помощью тепловых лучей и теплопередача при непосредственном соприкосновении.
Тепловая энергия, которую забирают стены не выходит на улицу. Поэтому зимой в помещении тепло, а летом прохладно. Вся площадь комнаты работает на то, чтобы быстро нагреть воздух зимой, а летом в ночное время охладить и держать температуру весь день. Происходит процесс за счет теплопередачи.
Пример расчета отопительной системы
В большинстве случаев, выполняется упрощенный расчет исходя из таких параметров как количество помещения, уровень его утепленности, разницы потока температур и скорости теплоносителя в подводящем и отводящем трубопроводе.
Диаметр трубы для отопления с принудительной циркуляцией определяется в таковой последовательности:
определяется суммарное количество тепла, которое нужно подать в помещение (тепловая мощность, кВт), возможно ориентироваться и на табличные данные;
задавшись скоростью перемещения воды, определяют оптимальный D.
Расчет тепловой мощности
Как пример будет выступать стандартная помещение с размерами 4,8х5,0х3,0м. Отопительный контур с принудительной циркуляцией, нужно выполнить расчет диаметров труб отопления для разводки по квартире. Главная расчетная формула выглядит так:
в формуле использованы такие обозначения:
- V – количество помещения. В примере он равен 3,8•4,0•3,0 = 45,6м 3 ;
- ?t– отличие между температурой на улице и в помещении. В примере принято 53?С;
К –особый коэффициент, определяющий степень утепленности здания. В общем случае его значение находится в диапазоне от 0,6-0,9 (употребляется действенная теплоизоляция, кровля и пол утеплены, установлены как минимум двойные стеклопакеты) до 3-4 (постройки без теплоизоляции, к примеру, бытовки). В примере употребляется промежуточный вариант – квартира имеет стандартную теплоизоляцию (К = 1,0 – 1,9), принято К = 1,1.
Итого тепловая мощность должна быть равна 45,6•53•1,1/860 = 3,09кВт.
Возможно воспользоваться табличными данными.
Определение диаметра
Диаметр труб отопления определяется по формуле
Где использованы обозначения:
- ?t– отличие температур теплоносителя в подающем и отводящем трубопроводах. Учитывая то, что подается вода при температуре порядка 90-95?С, а остыть она успевает до 65-70?С, перепад температур возможно принять равным 20?С;
- v –скорость перемещения воды. Нежелательно, дабы она превышала значение 1,5 м/с, а минимальный допустимый порог – 0,25 м/с. Рекомендуется остановиться на промежуточном значении скорости 0,8 – 1,3 м/с.
Значение Dвн в примере составит v354•(0,86•3,09/20)/1,3 = 36,18 мм
В случае если обратить внимание на типоразмеры, к примеру, ПП трубопровода, то видно, что для того чтобы Dвн нет. При таких условиях выбирается легко ближайший диаметр пропиленовых труб для отопления
В этом примере возможно выбрать PN25 с Двн 33,2 мм, это приведет к маленькому повышению скорости перемещения теплоносителя, но она все равно останется в допустимых пределах.
Особенности отопительных систем с естественной циркуляцией

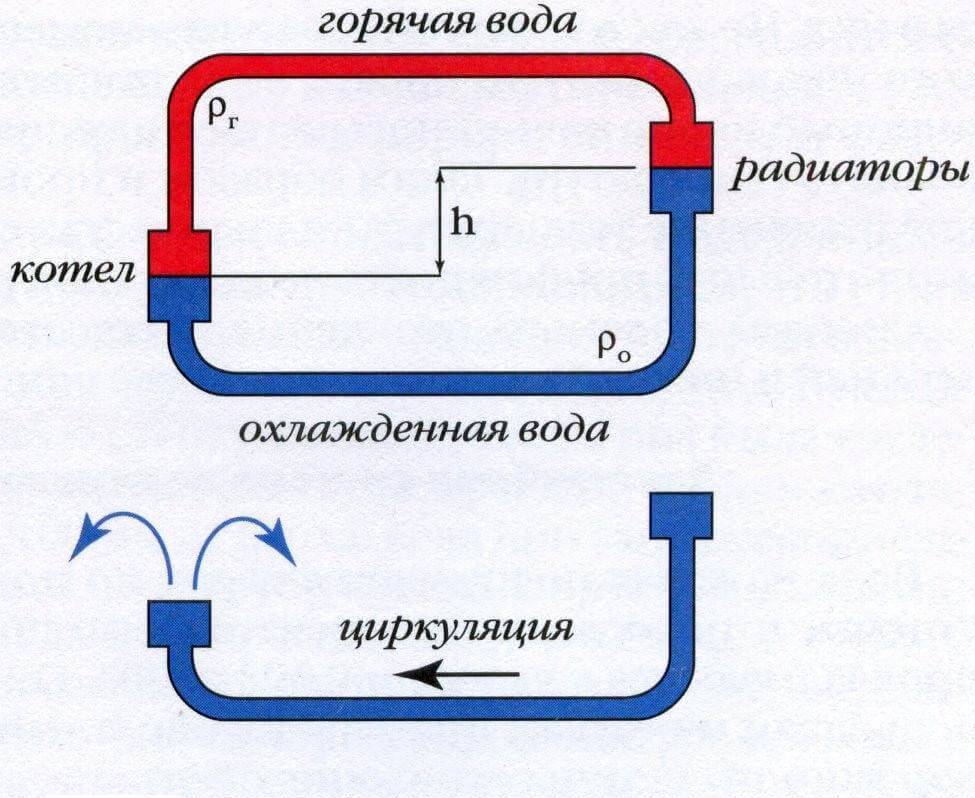

Основное их отличие пребывает в том, что в них не употребляется циркуляционный насос для давления. Жидкость перемещается самотеком, по окончании нагрева она вытесняется наверх, после этого проходит через радиаторы, остывает и возвращается к котлу.
В сравнении с системами с принудительной циркуляцией, диаметр труб для отопления с естественной циркуляцией должен быть больше. База расчета в этом случае пребывает в том, дабы циркуляционное давление превышало утраты на местные сопротивления и трение.
Чтобы любой раз не высчитывать значение циркуляционного давления, существуют особые таблицы, составленные для различных перепадов температур. К примеру, в случае если протяженность трубопровода от котла до радиатора образовывает 4,0 м, а перепад температур – 20?С (70?С в отводящем и 90?С в подающем), то циркуляционное давление составит 488 Па. Исходя из этого подбирается скорость теплоносителя, методом трансформации D.
При исполнении расчетов своими руками необходим и проверочный расчет. Другими словами вычисления ведутся в обратном порядке, цель проверки – установить не превышают ли утраты на местные сопротивления и трение циркуляционное давление.
Что нужно знать об эксплуатации поверхностных насосов ↑
Поверхностные насосы зарекомендовали себя как надежные помощники в ведении приусадебного хозяйства. Сфера их применения обширна:
- насосные станции для полноценного снабжения водой дома и служб;
- организация полива – из шланга, налаживание оросительной системы;
- подача воды для работы фонтана.
При работе оборудование не погружено в среду, а располагается на поверхности, чем обусловлено название данного типа устройств. Такое размещение несколько сужает возможности:
- предельная глубина, с которой осуществляется подъем воды, составляет 7-8 м;
- на зиму насосную станцию консервируют или изыскивают возможность установки в помещении с t выше 0°С, чтобы насосные коммуникации не замерзли и не вышли из строя;
- производительность ниже, чем у мощных погружных насосов.
С другой стороны, приборы этого типа обладают рядом неоспоримых достоинств:
- компактность и отсутствие необходимости в стационарном монтаже, что актуально для дачников, предпочитающих хранить все имущество в домике;
- мобильность – их без труда перемещают в нужное место, одно устройство используют как для подъема воды из колодца, так и для полива;
- доступная стоимость и недорогой сервис.
Если на участке есть артезианская скважина или колодец с хорошим дебитом, одного насоса вполне достаточно для полноценного обеспечения водой. В среднем производительность оборудования составляет 3-5 куб./м в час. Этого объема с лихвой хватит семье из 3-4 человек, останется вода для скотного двора (если есть хозяйство), полива дачного или приусадебного участка.
Схема подачи воды с помощью поверхностного насоса с указанием диаметра используемых труб
Какие могут быть последствия: заужение диаметра трубы отопления
Заужение диаметра трубы крайне нежелательно. Когда происходит разводка по дому, рекомендовано использовать одинаковый типоразмер – увеличить или уменьшить его не стоит. Возможным исключением будет только большая длина циркуляционного контура. Но и в этом случае нужно быть внимательным.
Многие специалисты не рекомендуют заужать диаметр труб, поскольку это может пагубно отразиться на всей системе отопления
Но почему же при замене стальной трубы на пластиковую заужается размер? Здесь все просто: при одинаковом внутреннем диаметре наружный же диаметр самих пластиковых труб больше. А значит отверстия в стенах и перекрытиях придется расширять, причем, серьезно – с 25 до 32 мм. А ведь для этого будет нужен специнструмент. Потому проще в эти отверстия пропустить трубы потоньше.
Но в этой же ситуации получается, что жильцы, которые произвели такую замену труб, на автоматике «украли» у своих соседей по данному стояку примерно 40% тепла и воды, проходящие по трубам. Потому стоит понимать, что толщина труб, самовольно заменяемая в тепловой системе – не вопрос частного решения, делать этого нельзя. Если стальные трубы меняются на пластиковые, расширять отверстия в перекрытиях, как ни крути, а придется.
Есть и такой вариант в данной ситуации. Можно при замене стояков в старые отверстия пропустить новые отрезочки стальных труб того же диаметра, длина их будет 50-60 см (это зависит от такого параметра, как толщина перекрытия). А потом они соединяются муфтами с пластиковыми трубами. Этот вариант вполне приемлем.
Параметры условных проходов труб из полипропилена
Для изделий из полимеров, в частности, полипропиленовых труб, параметры условного прохода предусмотрены ГОСТ 18599-2001. Согласно этому документу пластиковые трубы делятся на 32 типоразмера с граничными значениями диаметров в 10 и 1600 мм.
Вместе с тем, данный документ распределяет все изделия на 7 групп в зависимости от толщины стенок – их размеры колеблются в пределах 2-70 мм, а рабочее давление разнится от 0,16 до 2 МПа.
Таким образом, можно сделать вывод, что от показателя условного прохода трубопроката зависит не только максимально допустимое давление в системе, но и пропускная способность трубопровода
Это важно учесть на этапе проектирования любой магистрали
Требования СНиП к водосточным системам
Установка кровельной водосточной системы – одно из важнейших защитных мероприятий, направленных на продление эксплуатационного срока конструктивных элементов дома и обеспечения максимально комфортных условий проживания в нем.
Ни для кого не секрет, что очень много хлопот может создать повышенная влажность цокольного этажа начиная от возникновения неприятного запаха сырости в доме, развития плесневых грибов на стенах и заканчивая преждевременным износом фундамента здания.
Не менее плачевными могут быть и последствия застоя атмосферных вод на поверхности кровли. Честно говоря, возникновение кровельных протечек – это далеко не самая страшная неприятность, возникающая в результате этого явления.
Выбор скорости воды в системе отопления
Большая скорость воды и трубы меньшего диаметра – это наиболее частый выбор. Если увеличить диаметр трубы, то уменьшится скорость движения. Но последний вариант не так част, уменьшение движения не очень выгодно.
При выборе труб также следует учитывать и возможную скорость воды в системе отопления
Почему высокая скорость и меньший диаметр трубы выгоднее:
Изделия меньшего диаметра стоят меньше;
Работать с трубами меньшего диаметра в домашних условиях проще;
Если прокладка открытая, они не так сильно привлекают внимание, а если укладка идет в стены или пол, то потребуются штробы меньшие по размеру;
Небольшой диаметр обеспечивает меньшее количество теплоносителя в трубе, а это, в свою очередь, снижает инерционность системы, что экономит топливо.
Разработаны специальные таблицы, по которых определяется размер труб для дома. Такая таблица учитывает требуемое количество тепла, а также скорость движения теплоносителя, а также температурные показатели работы системы. Получается, чтобы осуществить подбор труб нужного сечения, находится необходимая таблица, и по ней подбирается диаметр. Сегодня может найтись и подходящая онлайн-программа, которая заменяет таблицу.
Установка водосточных труб
Установка водосточных труб Состав операций и средства контроля
То же
ВизуальныйЭтапыработ
| Контролируемые операции | Контроль (метод, объем) | Документация |
| Подготовительные работы | Проверить: — наличие документов о качестве заготовок; — проверка комплектности, маркировки и качества заготовок; — прочность установки штырей с ухватами, таг креплений штырей. | Сертификат, паспорт, общий журнал работ |
| Монтаж водосточных труб | Контролировать: — высоту крепления выпускного колена и угол наклона; — монтаж стыков труб; — крепление звеньев труб хомутами; — правильность соединения воронки с лотком и крепление к свесу; — грунтовка, равномерность окраски. | Общий журнал работ |
| Приемка выполненных работ | Проверить: — фактическое положение установленных водосточных труб, правильность соединения воронки с лотком; — внешний вид элементов. | Акт приемки выполненных работ |
| Контрольно-измерительный инструмент: рулетка металлическая, линейка, шаблон, отнес. | ||
| Операционный контроль осуществляют: мастер (прораб). Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика. |
Технические требования
СНиП 3.04.01-87 п. 2.46, табл. 7
Не допускаются:
обход выступающих частей фасада при помощи колен; крепление водосточных труб проволокой.
Указания по производству работ
СНиП 3.04.01-87 п. 2.46,
Стыки в трубах выполняют по стоку воды, вдвигая звенья одно в другое до валика жесткости трубы.
Водосточные трубы из неоцин-кованной стали после ремонта или устройства должны быть окрашены масляными красками или нитрокраской по химически стойкой эмалевой краске ДП.
Перед окраской новые звенья должны быть огрунтованы олифой, а старые звенья очищены от ржавчины и проолифлены в местах отслоений старой краски.
Допускаемые отклонения:
— участков труб от вертикали на 1 м— 10 мм;
— водосточные трубы на фасаде должны навешиваться строго вертикально, отступать от стены на 120 м и прикрепляться к стене через 1200 мм штырями, забитыми в стену на глубину ПО мм с ухватами;
входное отверстие отмета должно располагаться не выше 400 мм и не ниже 200 мм над уровнем тротуара (отмостки).
Источник
