Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Ручная помпа с боковым изливом

Для изготовления потребуется:

  • 2 трубы: пластиковая 50 мм и полипропиленовая 24-миллиметрового сечения;
  • полимерная муфта 50 мм;
  • 2 ПВХ-заглушки диаметром 50 мм;
  • ППР-отвод 24 мм;
  • круглая резиновая прокладка d 50 мм толщиной 4 мм;
  • винтовой хомут для стяжки;
  • 15-миллиметровый ;
  • накидная гайка размером 15 мм;
  • заклепка;
  • тройник из поливинилхлорида сечением 50 мм с отводом 350;
  • использованный баллон из-под силикона.

По периметру заглушки прорезают несколько дырок d 5-6 мм. По центру ПВХ-изделия сверлом делают отверстие с диаметром, соответствующим размеру заклепки.

Внутренняя поверхность прикрывается резиновой прокладкой. Необходимо следить, чтобы перегородка накрыла всю просверленную перфорацию, не затираясь о стенки пластиковой заглушки. Для надежности конструкции выполняют стяжку по центру. Допускается использовать заклепку или пару винт-гайка.

При изготовлении помповой гильзы ПВХ-труба обрезается с узкой стороны на длину, соответствующую глубине погружения насоса. В раструб помещается подготовленный клапан. Надежность фиксации обеспечивается креплением с помощью саморезов.

Согласно диаметру полипропиленового трубного изделия, в пластиковой заглушке просверливают отверстие сечением 25 мм. Элемент размещают на противоположном конце канализационной трубы.

Помпа ручная.

Стараясь не нарушить жесткость конструкции, в штоке формируют несколько больших дырок. В верхнюю часть гильзы помещают тройник с отводом.

Движение поршня в верхнем направлении способствует вытеснению жидкости. Через отверстия вода подается в боковой излив.

Для следующего этапа понадобится использованная тара из-под силикона.

Пустой баллончик с обрезанным носиком предварительно разогревают до высокой температуры, вставляют во внутреннюю полость пластиковой гильзы, насаживая на клапан.

Сборка поршня завершается обрезанием излишней части баллона. В качестве крепежного элемента используется накидная гайка.

Для изготовления штока самодельного насоса с боковым изливом рекомендуется применять 24-миллиметровую полипропиленовую трубу, на 60 см превышающую длину гильзы. В разогретый конец изделия вставляется обратный клапан. Не дожидаясь полного остывания конструкции, выполняют фиксацию винтовым хомутом.

Заключительным этапом считается сборка помпового устройства. В ПВХ-корпус вставляется шток насосного агрегата, с помощью муфтового фитинга закрепляется опора скольжения, представленная заглушкой. Тройник, расположенный внутри гильзы, позволяет поршню направлять воду через отверстия в ППР-трубе в специальный отвод. После подсоединения шланга появляется возможность использовать ручной насос для перекачки жидкости.

Волновой насос: собирается просто, качает эффективно

Для изготовления волнового насоса нужны:

  • гофрированная труба (гармошка);
  • две втулки с клапанами;
  • кронштейн;
  • бревно.

Если использовалась труба из латуни, то бревно должно весить больше шестидесяти килограмм. Хотя если использовать пластиковую гармошку, можно обойтись и более лёгким. В последнем случае вес бревна точно можно определить лишь на практике

Труба с обеих сторон закрывается втулками с клапанами. Один конец крепят к кронштейну, другой – к плавающему бревну. Естественные колебания воды в реке приведут гармошку в действие. Если скорость ветра достигает двух метров в секунду, то давление возрастает до четырёх атмосфер, и за сутки можно перекачать около двадцати пяти тысяч литров.

Бревно, которое будет использовано в этой конструкции, нужно пропитать три-четыре раза смесью керосина и натуральной олифы в пропорции один к одному. Торцы и запилы нужно пропитать шесть раз. Если смесь начинает застывать, её нужно подогреть на водяной бане.

Помпа

Классическая схема помпы, которая применяется уже несколько десятков лет во многих селах и населенных пунктах без водопровода.

Понадобятся следующие комплектующие:

  • Труба ПВХ 5 см в диаметре и заглушкой и отводами.
  • Обратные клапаны 0,5 2 штуки.
  • Труба ППР 2,4 см в диаметре.
  • Резиновые прокладки и несколько пар болтов с гайкой 6-8 мм.
  • Дополнительные детали.

Делаем помпу.

Чтобы конструкция работала, нужно обеспечить надежность и герметичность конструкции. Ручка соединена с поршнем, который создает давление в рабочей камере. Под воздействием повышенного давления, вода проходит через два клапана и попадает на вывод. Если не обеспечить надежность корпуса, и плотность прилегания прокладки, усилия будут напрасными

Печь, создающая разницу давления

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

  • стальная бочка на 200 литров;
  • примус или паяльная лампа;
  • патрубок с краном;
  • сетчатая насадка для шланга;
  • шланг резиновый;
  • дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.

Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

На что ориентироваться при выборе

Если в ручном насосе появилась насущная необходимость, то следует знать, как правильно подойти к выбору оптимальной модели.

В первую очередь, сравниваются параметры скважины (глубина залегания водоносного слоя) и параметры предлагаемых в продаже насосов. Как уже говорилось, большинство ручных моделей способно работать с источниками, расположенными на лбине не ниже 6 ÷ 8, редко – 10 метров

Если залегание более глубокое – то здесь альтернативы нет: придется предусматривать установку только штангового насоса.
Важно знать производительность насоса – какое количество воды он способен прокачать за цикл (или за единицу времени – минуту, при интенсивной нагрузке))
Следующий параметр планируемой (или имеющейся) скважины – диаметр обсадной трубы, также влияет на выбор насоса. Если труба имеет условный проход 4 дюйма (100 мм) и более – никаких проблем нет, и можно приобретать любой насос

Но в том случае, когда обсадка более узкая, штанговый насос уже может не подойти – просто его рабочий помповый узел невозможно будет опустить в толщу воды.
Необходимо знать степень загрязнённости воды из скважины – обычно в паспортных характеристиках насоса указывается допустимый уровень, с которым оборудование способно работать.
Наверное, будет нелишним оценить удобство работы с насосом. При этом необходимо иметь в виду, что в числе пользователей могут оказаться люди в почтенном возрасте или дети – хватит ли их усилий для того, чтобы набрать хотя бы небольшой объем воды.
Необходимо продумать, как будет устанавливаться насос – какие у конкретной модели имеются установочные платформы или посадочные отверстия, кронштейны или проушины и т.п. Немаловажно знать и массу приобретаемого прибора, чтобы заранее предусмотреть возможные способы его монтажа – будет ли это металлическая сварная рама, забетонированная площадка, фланцевое соединение к выходящей из земли обсадной трубе, настенное крепление или же просто какой-то облегченный вариант для сезонного использования.
Исходя из предполагаемых условий эксплуатации можно определиться и конструктивными особенностями изделия. Так, для установки только лишь на летний период можно приобрести облегченный пластиковый вариант. Если предполагается стационарная установка, то выбор делается в пользу чугуна или нержавеющей стали. Кроме того, для временного пользования следует приобретать модель, которую несложно своими силами быстро установить и демонтировать.
Наконец, для многих хозяев определяющим фактором является еще и внешняя декоративность насоса – об этом уже упоминалось в статье. Конечно, приобретение насоса, способного украсить участок, повлечет куда более серьезные денежные затраты.

Нагнетатель из пластиковой бутылки

Если вода находится в бочке или другой ёмкости, то использовать в этом случае шланг для полива представляется проблематичным. На самом деле всё не так уж сложно. Можно буквально из подручных материалов сконструировать самодельный насос для откачки воды, который будет работать по принципу компенсации уровня жидкости в сообщающихся сосудах.

Нагнетание воды происходит в результате нескольких поступательных движений. Клапан, который размещается под крышкой, не позволяет воде вернуться в бочку, что вынуждает при увеличении её объёма, вытекать наружу. Несерьёзное, на первый взгляд, сооружение является основательным подспорьем в дачной работе.

Для ручного насоса необходимо:

  • пластиковая бутылка, в крышке которой обязательно должна быть прокладка-мембрана из пластика;
  • шланг, подходящий по длине;
  • стандартная трубка, диаметр которой соответствует размеру горлышка бутылки.

Как именно можно собрать такой насос и как он будет функционировать, смотрите на видео, где всё подробно разъяснено.

Дачники рекомендуют: груша для откачки жидкости

Груша необходима для откачки жидкости, а также применяется для перекачки бензина. Её часто применяют в автомобильной сфере. Для каждого шланга существует своя мини-груша. Приобрести такой шланг можно в магазинах. Либо же купить отдельно шланг и отдельно грушу.

Груша-качок представляет собой цилиндровую форму, которая сужается с боковых сторон. Это надо для подключения шланга с обоих концов. В области сужения груши прикрепляются металлические кольца. Это помогает шлангу крепко закрепиться на груше.

Конструкция груши представляет:

  • Резиновую форму:
  • Металлические кольца на концах круши;
  • Дополнительный шланг для работы.

Пользоваться шлангом с грушей легко. Достаточно взять один конец шланга и опустить его в колодец или другую ёмкость с водой. Чтобы определиться с направлением шланга, а именно, какой конец опускать в воду, надо посмотреть на грушу. На ней нарисована направляющая стрелка.

Второй конец направьте в ёмкость, куда будет переливаться жидкость. Далее нажимайте на грушу, и вода качается.

Груша служит простейшим устройством, чтобы перекачать жидкости. Её можно купить в магазине по низким ценам, что вызывает спрос у хозяев дачных участков. Механизм прост в применении. Достаточно направить конца шлангов и нажимать на грушу.

Конструкция #9 — водяной насос из компрессора

Если у Вас уже есть воздушный компрессор, не спешите приобретать водяной насос. Необходимые материалы:

  • изливная труба д.20-30мм.;
  • труба для воздуха 10-20мм.;

Принцип действия насоса, очень простой. В изливной трубе необходимо просверлить отверстие, расположить их нужно ближе ко дну. Отверстие должно быть в 2-2,5 раза больше по диаметру трубы для воздуха. Остается вставить воздушную трубу и подать давление воздуха.


Один из самых эффективных и простых насосов, не забивается и собирается за 5 минут

Эффективность такого насоса зависит от высоты поднятия воды, глубины водоема, мощности компрессора (производительности). КПД составляет около 70%.

Ручные помпы с прямым изливом

Применяются для поднятия жидкостей из баков и водоемов. При помощи этого варианта оборудования можно выкачивать воду из емкости или колодца.

Опять же затраты ничтожны, и все что понадобится:

  • ПВХ-трубы с муфтами и заглушками;
  • ППР трубы с отводами;
  • Гайки с хомутами;
  • Обратные клапаны и силиконовые баллоны.

В качестве обратного клапана применяется конструкция, которая изготавливается из заглушки диаметром 5 см. посередине делаются отверстия под винты или заклепки. А по периметру необходимо проделать 4-5 дырок 4-5 мм в диаметре.

Изготовление

Действия следующие:

  1. Изнутри закладывается круглая резиновая прокладка. Ее размеры должны быть меньше габаритов заглушки. При этом каждое отверстие должно закрываться. Резина крепится винтом посредине. Главное, чтобы оснащение работало, не нужно использовать саморез или шуруп. Кстати, если есть в наличии заводской обратный клапан, можно взять его и форсировать этот этап работ.
  2. Гильза агрегата изготавливается из трубы. Ее длину делают в соответствии с глубиной емкости, из которой нужно перекачать жидкость. Клапан, который был изготовлен или найден на складе, устанавливают в раструб. В качестве крепления, обеспечивающего надежность соединения, используются саморезы.
  3. С обратной стороны трубы необходимо установить заглушку, предварительно просверлив в ней отверстие. Его диаметр 2,5 см. эта работа не требует особой точности. Задача заглушки – служить в качестве опоры скольжения.
  4. Носик силиконового баллона срезается. Его нужно заложить в гильзу таким образом, чтобы не было зазоров. Для этого стакан, получившийся из баллона, нагревают, и механически формируют до нужного размера. Затем его необходимо насадить на клапан. Если это покупная модель, это нужно сделать со стороны, откуда идет стрелка маркировки. Лишнее обрезается. Крепление выполняется при помощи гайки на 15.
  5. Шток должен быть длиннее гильзы на 500-600 мм. Он нагревается и насаживается на обратный клапан с той стороны, куда указывает маркировочная стрелка.

Теперь производится окончательная сборка. Внутрь гильзы закладывается шток и устанавливается заглушка. Трубу венчают отводом на 24. Подсоединяется шланг и конструкция готова к эксплуатации. Если нет отвода, служащего рукоятью, можно воспользоваться тройником. При этом один из выходов глушится.

Способы устранения скважинных засоров

Подземные воды так же, как и любые другие, имеют примеси, поэтому со временем произойдет засорение скважины. О наступлении времени прочистки сигнализирует непостоянный поток подаваемой воды.

Способы очищения разнообразны, при этом используют специальные механизмы и вещества:

Водяной компрессор. Отложения из песка и ила легко удаляются струей воды под напором. Воздушный компрессор. Эффективен для удаления мягких частиц, например, ила. С помощью вакуумной пробки продувают трубу по всей длине. Взрыв. Искусственное создание короткого замыкания, в результате которого взрывается бутылочка с порохом, опущенная на дно скважины. Взрывная волна разбивает засор. Кислота

Ее применяют с осторожностью, так как она может повредить фильтр или трубы. Кислоту вводят в трубу, оставляют на два дня, затем прокачивают воду до полной очистки

Оборудовав водяную скважину на даче, можно обеспечить дом, огород и сад необходимым количеством воды, причем с малыми материальными затратами.

Особенности водяных мини насосов

Для любого дачного участка или частного дома с автономной системой водоснабжения необходимы устройства для подачи и перекачки воды. Производители смогли добиться в своих изделиях оптимального соотношения производительности и компактности.
Так, устройства, имеющие габаритные размеры не более 30 х 20 сантиметров, могут поднимать воду из источника глубиной свыше ста метров, или транспортировать жидкость в горизонтальном направлении на 200 метров и больше.Все водяные насосы мини для водоснабжения, делятся на две основные категории, что зависит от сферы их использования:

  • Колодезные устройства, для источников глубиной не превышающих 15-20 метров. К ним относятся в основном вибрационные насосы.
  • Скважинные агрегаты, поднимающие воду из артезианских скважин, глубина которых свыше ста метров. Это обычно центробежные устройства.

Вибрационные мини-насосы

Отличительной особенностью таких изделий является то, что они выполнены по вибрационной технологии, имеют два основных преимущества:

  • Миниатюрные габариты.
  • Небольшая цена.

Принцип работы таких насосов достаточно простой:

  • После подключение к электросети напряжением на 220В, двигатель начинает преобразование переменного тока в механические колебания, передающиеся на поршень, зафиксированный на вале привода. Возникающие колебания обладают очень маленькой амплитудой, что визуально напоминает обычную вибрацию, это и послужило названию устройств.
  • Получаемая внутри корпуса вибрация поршня, создает гидравлический удар, что повышает уровень давления, и способствует перекачиваемой жидкости выталкиваться в водозаборный шланг, при перекрытых остальных отверстиях обратными клапанами.
  • Такого типа вибрационные устройства изготавливаются по погружной технологии: нормальное их функционирование происходит при полном погружении в рабочей среде. Это связано с большим нагревом агрегатов при эксплуатации, что требует постоянного их охлаждения, чем служит холодная рабочая среда.

Центробежные мини-насосы

В отличие от вибрационных, центробежные агрегаты могут быть:

  • Погружными.
  • Поверхностными – насос размещается возле источника, а подача воды происходит по шлангу, в нее опущенному. На фото представлено рабочее колесо центробежного мини-насоса.

Рабочее колесо насоса

  • Перекачка воды в таких устройствах происходит вращением рабочего колеса, при движении которого создается перепад давление между выводящим патрубком и рабочим блоком.
  • Подключается устройство к розетке 220В, что делает его универсальным, и позволяет использовать как погружную технику внутри скважины, и в качестве устройства для подачи воды при поливе огородов и приусадебных участков.

Дренажные мини-насосы

Дренажный насос от погружного отличается незначительно.Но их сфера применения различная:

  • Их используют при перекачке грязной воды.
  • Очистке скважин и колодцев от грязи.
  • Дренажа сточных вод.
  • Перекачивание технической воды, используемой для полива огородов

Технические особенности дренажных насос заключаются в следующем:

  • Он должен иметь конструкцию с повышенной износоустойчивостью, что связано с постоянному агрессивному воздействию сильно загрязненной жидкости.
  • Погружной агрегат должен иметь миниатюрные размеры, из-за регулярной установки и демонтажа в разных местах.
  • Дренажный погружной насос имеет большую мощность. Грязная жидкость, такая как канализационные стоки, обычно гуще воды, что требует при ее нагнетании наличия высокого давления.
  • Подключатся агрегат к универсальному источнику питания, напряжением 220в.

Циркуляционные мини-насосы

Циркуляционный водяной насос мини устанавливается непосредственно на трубопровод, что предъявляет к нему повышенные требования к компактности. При большом весе устройство может попросту деформировать трубу.
Главное функциональное назначение миниатюрного циркуляционного насоса — повышение давления потока жидкости в замкнутом трубопроводе.

Циркуляционный мини-насос

  • Устанавливаются такие аппараты в системах отопления загородных домов, где уровень давления не дает теплоносителю правильно циркулировать жидкости в естественном режиме, что препятствует реализации полностью потенциала отопительного прибора.
  • Устанавливаются устройства в системы автономного водоснабжения в местах, где необходимо повысить давление жидкости на выходе из фильтрующего элемента, или гидробака.
  • Их габариты редко бывают больше 7 х 7 сантиметров.

Разновидности ручных насосов для откачки воды

Назначение насоса – важный критерий выбора, который определяет продолжительность и эффективность эксплуатации выбранного устройства.

На современном рынке представлен большой ассортимент помповых насосов ручного типа. Все устройства выделены в три категории: поршневые, штанговые и шиберные.

Поршневой

Отличается эргономичной конструкцией, главным элементом которой является цилиндр, оснащенный поршнем. Во внутренней части поршня расположен открывающий клапан, а на днище цилиндра – дисковый.

Откачивающий насос поршневого типа используется для неглубоких водных источников. Агрегат работает следующим образом: поступательные движения поршня сверху — вниз создают в цилиндре безвоздушное пространство, которое способствует подаче жидкости. Вода поступает в цилиндр под рабочим давлением, а после открытия пропускного клапана – выводится через изливной патрубок.

Устройство предназначается для вывода грязной жидкости, а также для откачки чистой воды из гидротехнических сооружений – колодцев или скважин, глубиной до 7,5 метров.

Штанговый

Конструктивное устройство штангового насоса аналогично поршневому оборудованию, единственное отличие заключается в длине цилиндра и поршня. У штангового аналога они больше.

Удлиненный цилиндр прибора позволяет создавать более мощный вакуум, который необходим для поднятия воды с большой глубины. Вместо штанги используется два штока, которые соединены специальным шарниром. Принцип работы аналогичен с предыдущим типом оборудования.

Устройство предназначается для подачи воды из колодца или скважины, глубина которых достигает 28 метров, а также для очистки глубоких технических сооружений.

Шиберный

Компактный насос малой мощности ручного типа, который используется для подачи воды из доступных источников. Прибор такого типа представлен длинной трубой, оснащенной роторным насосом. Совершая вращательные движения, насос всасывает воду из источника и передает через небольшие отверстия в кране потребителю.

Все, что потребуется для работы перекачивающему шиберному насосу – это эластичный садовый шланг. Агрегат достаточно компактный, поэтому удобно переносится с одного места в другое.

Конструкция #12 — «самоделка» для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

Основная часть конструкции — это два ковша жестко связанные между собой через блоки (4).

От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш.

Энергия ковшей посредством кривошипа (8) передается на насос (10).

Вариант #3 – печь, создающая разницу давления

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

  • стальная бочка на 200 литров;
  • примус или паяльная лампа;
  • патрубок с краном;
  • сетчатая насадка для шланга;
  • шланг резиновый;
  • дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.

Свежие записи Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву

Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

Устройства из стиральных машин

Отработанные вещи выбрасываются, и это не всегда оправдано. Даже если стиральная машина устарела, и не нужна, можно выбросить все, кроме центробежного насоса. Именно этот агрегат необходим для создания насоса перекачивания для перекачки воды. Также потребуется заглушка и лепестковый клапан, который либо демонтируется из стиральной машины, либо изготавливается своими руками.

Когда используется клапан от той же стиралки, один из каналов необходимо заглушить пробкой. Один из концов шланга крепится к лепестковому клапану, который опускается внутрь колодца, бочки, водоема, приямка. К другому концу крепят насос. Понадобится трансформатор. Подключив систему к электрической сети, можно приступать к перекачке.

Конструкция #11 — насос из велосипедного колеса

Производительный насос на основе двух колес. Необходимые материалы:

  • канализационные трубы и отводы ПВХ;
  • велосипедное колесо;
  • нейлоновая веревка;
  • небольшой шкив;
  • несколько поршней;
  • крепежная штанга.

Принцип действия этого насоса похож на работу драглайна.

Для начала необходимо соорудить из канализационной трубы гильзу, которая будет погружена в воду. На верхнюю часть гильзы надевается отвод, через который будет стекать вода.

Далее устанавливаем снизу малый шкив (подойдет обод колеса от тачки), а сверху велосипедное колесо.

По всей длине веревки крепим серию поршней, предварительно пропустив через гильзу. Веревка должна охватывать шкив и велосипедное колесо.

Устройство весьма эффективное, особенно если использовать велосипедный привод. Ногами крутить будет намного легче.

Вращая велосипедное колесо, каждый поршень на веревке захватывает воду и как на лифте поднимает вверх. Водяной столб изливается в отвод.

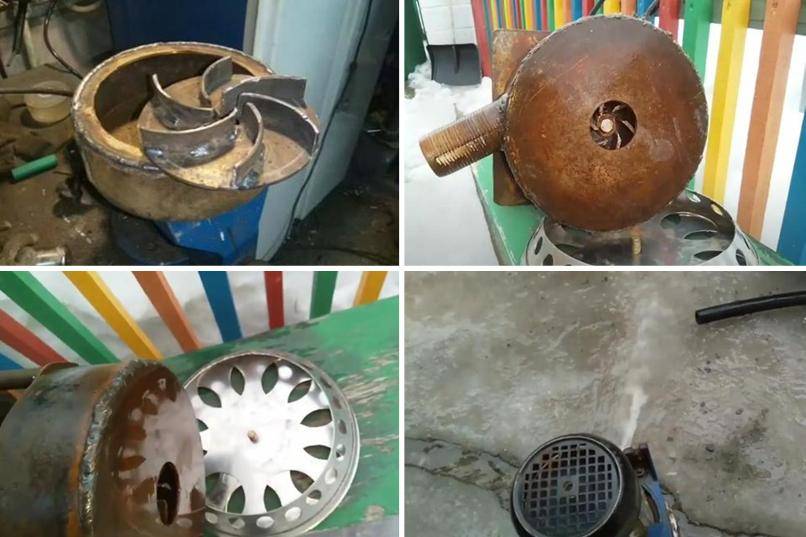

Центробежный дренажный насос или помпа для канализации

Особенность представленного центробежного насоса в том, что он способен забирать и перекачивать грязную воду, в том числе с посторонними включениями, то есть как дренажный или фекальный агрегат для откачки септиков. Таким образом, с его помощью можно поливать огород из пруда, откачать жидкость из погреба или подвала, откачивать фекалии. Автор проекта планирует использовать насос для гидробурения скважины.

По конструкции насос полупогружной, то есть нижняя его часть погружается в жидкость, а электродвигатель остается сверху. Для реализации идеи помпа крепится к приводу на длинных шпильках с распорными втулками из трубок, вал электромотора удлинен, а входное отверстие помпы закрыто кожухом с отверстиями из нержавейки. В случае полива из водоема для монтажа агрегата необходимо устроить небольшой плот.

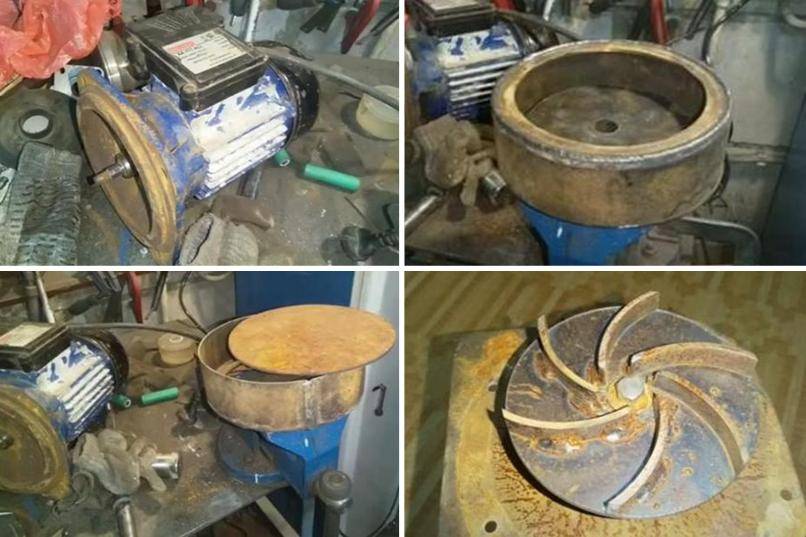

В качестве привода используется электродвигатель мощностью 1100 Вт. Корпус помпы изготовлен из ресивера автомобиля КАМАЗ.

Основа крыльчатки – стальной диск диаметром 150 мм. Ее лопасти изготовлены из сегментов трубы большого диаметра. Высота лопастей – 14 мм. Для уплотнения отверстия в верхней крышке помпы, через которое проходит вал двигателя, между корпусом помпы и крыльчаткой установлено кольцо из фторопласта. Между уплотнительным кольцом и крыльчаткой находится мягкая пружина, которая прижимает уплотнение к корпусу помпы. На выход помпы приварен патрубок диаметром 42 мм.

Защитный кожух можно демонтировать, если он мешает забору чистой воды. Он необходим при откачке септиков, канализации и грязной воды. Как видите, агрегат можно испытать, опустив в ближайшую лужу. Получилось достаточно мощное, надежное и многофункциональное устройство. Возможно, Вы пожелаете ознакомиться с видео по данному агрегату.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
