Насос-измельчитель для унитаза: устройство, принцип работы и правила установки

Разновидности насосного оборудования

Промышленность выпускает несколько разновидностей насосов для унитазов. Каждый из них имеет определенную область применения и особенности эксплуатации. Рассмотрим приборы более подробно.

Аппараты для холодных стоков

Предназначены для работы с жидкостями, температура которых не превышает 40С. Нужно иметь в виду, что некоторые элементы оборудования могут прийти в негодность от контакта с горячими стоками. Поэтому их ни в коем случае нельзя подключать к сливу ванны или душевой кабины. Различают две разновидности таких приборов. Одна из них предполагает наличие измельчителя, вторая – нет.

Первые могут использоваться как только для унитазов, так и для комбинированных подключений, в которые могут входить раковина, биде, унитаз и т.п. Вторые не могут использоваться для работы с унитазами. Мало того, при их использовании необходимо следить за стоками, чтобы крупные включения не попали в насос. Для монтажа устройств используются специальные переходные муфты, которые тоже чувствительны к высоким температурам.

Приборы для горячих стоков

Оборудование может нормально функционировать, перекачивая стоки, температура которых не превышает 90С. Впрочем, эта величина может варьироваться в зависимости от назначения и модели устройства. Ее следует уточнить в технической документации прибора. Такие насосы предназначены для работы с самыми разными бытовыми приборами. Те из них, что могут перекачивать не очень горячие жидкости, используются при подключении ванны или душевой кабины.

Более дорогостоящие приборы, выдерживающие температуры до 90С, могут работать со стиральной или посудомоечной машиной. Как и аппараты для холодных стоков, эти насосы могут быть с измельчителем или без него. Первый вариант используется для обустройства комплексного подключения унитаза, ванны, стиральной машины и т.д. Второй может применяться только в том случае, если в числе подключенных приборов нет унитаза.

Насосы с измельчителями для горячих стоков несколько отличаются от своих «холодных» аналогов. Их режущие части более прочные и предназначены для измельчения даже достаточно твердых и небольших по размеру включений. Конструктивные особенности этих приборов таковы, что не поддавшиеся разрезанию предметы оседают на дно сетки измельчителя и находятся там до ближайшей очистки устройства, совершенно не влияя при этом на его работу.

Устройства компактного типа

Для небольших по площади ванных и туалетных комнат идеально подходят измельчители для компактного унитаза. Эти устройства аналогичны стандартным насосам, отличаются от них лишь небольшими размерами. Ширина корпуса таких приборов редко превышает 12 см, что дает возможность установить его за декоративной панелью или в небольшой нише прямо на инсталляцию, на которой будет закрепляться унитаз.

Унитаз со встроенным насосом: сантехническая новинка

Относительно недавно в продаже появилось необычное сантехническое оборудование, представляющее собой унитаз со встроенным измельчителем и насосом. Оборудование можно отличить от стандартных аналогов по внешнему виду – у него отсутствует сливной бачок. Эта деталь устройству попросту не нужна, поскольку унитаз подключается напрямую к водопроводу и при нажатии на кнопку слива вода подается прямо из магистрали.

В этот же момент активируется и измельчитель. Правда, для корректной работы устройства требуется определенный уровень давления в водопроводе. Минимальное значение – 1,7 атм. Оборудование оснащается дополнительными канализационными выводами, что позволяет подключить к нему еще несколько сантехнических приборов: раковину, биде, стиральную машину или ванну.

Унитаз с измельчителем имеет множество достоинств:

• Подключается напрямую к водопроводу.
• Встроенный механизм слива делает необязательным наличие привычного бачка.
• Эффективный отвод стоков до 30 м по горизонтальному направлению и до 3 м по вертикальному.
• Компактные размеры делают устройство идеальным для небольших помещений.
• Производительность прибора составляет 85 литров в минуту.
• Дополнительная изоляция позволяет оборудованию работать практически бесшумно.
• Сложное техническое обслуживание не требуется.
• Прибор более надежен и безопасен, чем стандартный унитаз с подключенным измельчителем.
• Полное соответствие российским и европейским санитарным нормам.

Устройство очень надежно и эффективно. Главным его недостатком на сегодняшний день является высокая стоимость, которая обусловлена тем, что производитель только начинает выпускать такое оборудование.

Что такое фекальный насос с функцией измельчителя?

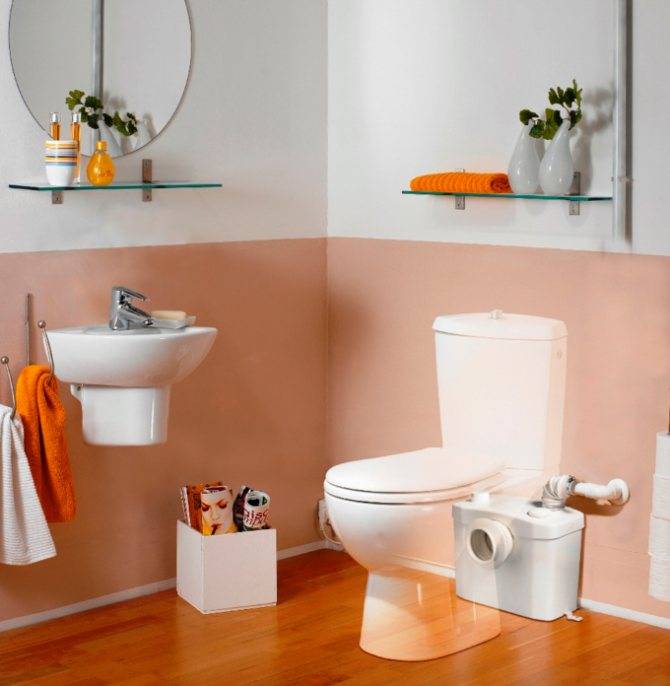

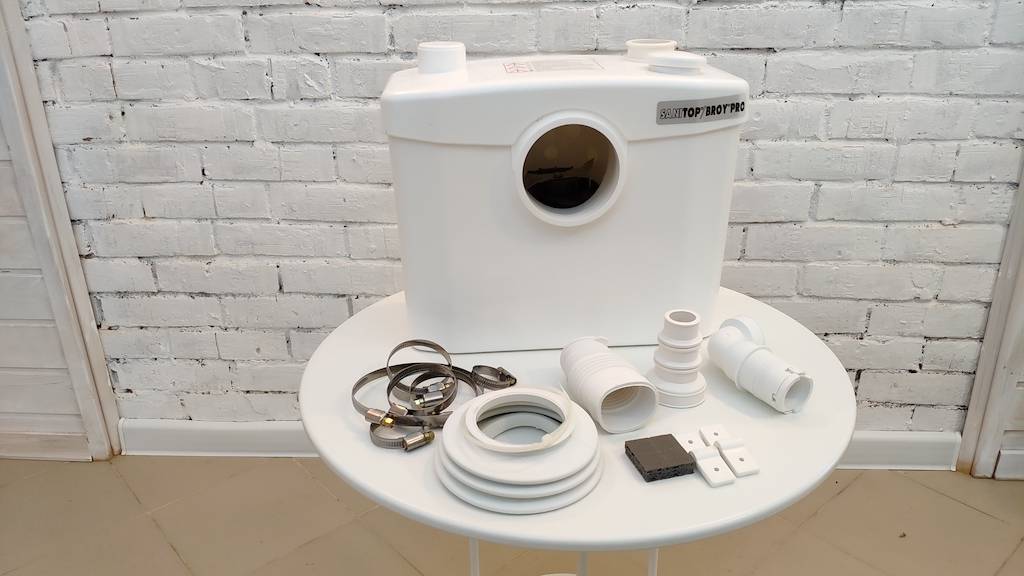

Насос-измельчитель для туалета – это пластиковая коробочка скромных размеров, ее монтируют за унитазом. Насос легко спрятать, и он не нарушает единство интерьера. Если хочется совсем скрыть факт его существования, можно спрятать его в гипсокартонную коробку или закрыть панелью из пластика. Фекальные насосы с измельчителями бывают разной мощности, среднестатистический санитарный насос для унитаза может перемещать отходы на несколько десятков метров по горизонтали и на 10 м в вертикальном направлении.

Приобретая бытовой фекальный насос с измельчителем, важно учесть, на каком расстоянии унитаз с насосом-измельчителем и стояк будут расположены по отношению друг к другу. Этот параметр важен, чтобы выбрать насос для туалета с измельчителем, который имеет достаточную мощность, позволяющую справиться с транспортировкой отходов

• LiveJournal
• Blogger

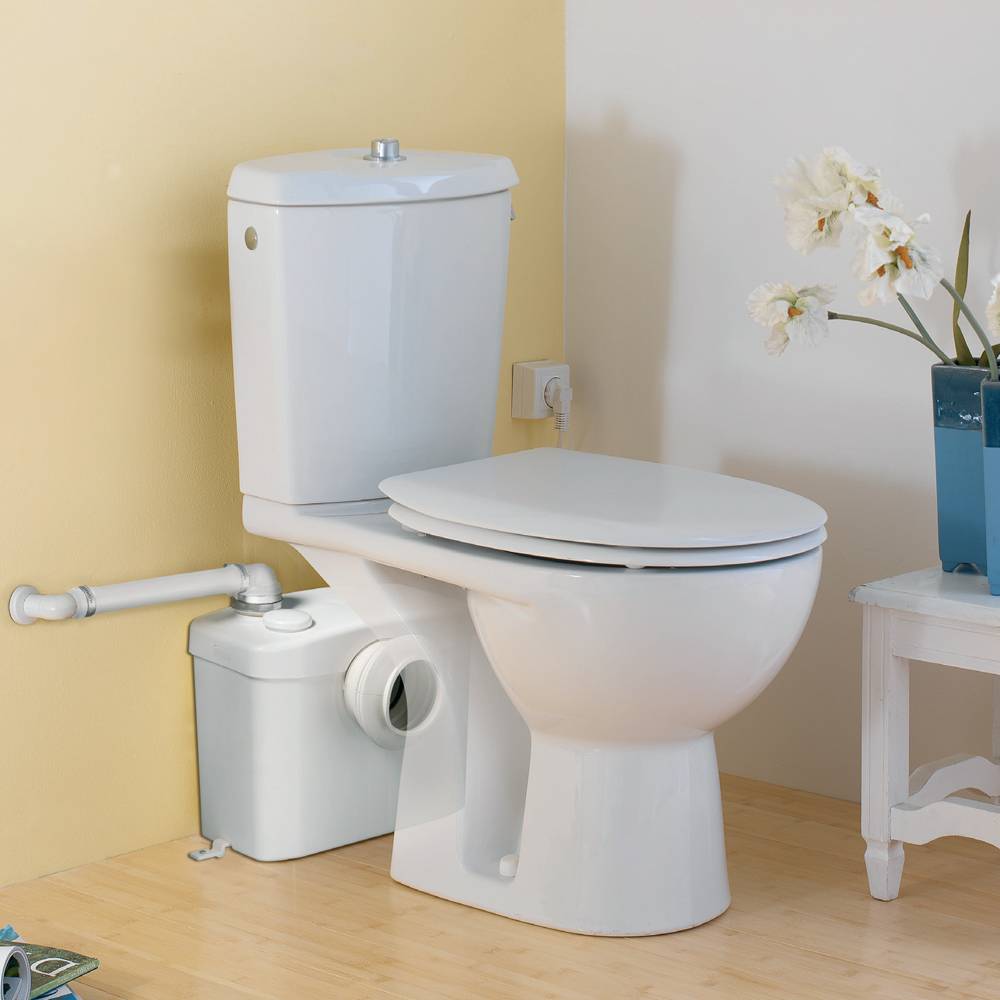

Насос не видно после монтажа и поэтому он не испортит общей картины помещения Если планируется установка в новом месте целой ванной комнаты с ванной, раковиной, душем, то можно установить один прибор на все приборы

Важно разделить потоки горячих чистых стоков и холодных фекальных. Соответственно, устанавливать придется два насоса: один из них перерабатывает горячие стоки, второй, с измельчителем, – холодные фекальные отходы

Насосы бывают:

• Напольными (наиболее часто встречаются)
• Подвесными (применяются, чтобы сэкономить свободное место в санузле, совместно с подвесными унитазами)
• Малогабаритными
• Комбинированными. Подходят для присоединения нескольких устройств: умывальника и ванной или душа. Если также требуется отвести грязную воду от стиральной машины, лучше взять несколько приборов.

Параметры насоса-измельчителя для таулета

Чтобы правильно определиться с выбором насоса-измельчителя, следует учесть следующие параметры:

• Длина пути, который преодолевают отходы. Считается от места соединения трубы с унитазом до соединения с входным отверстием канализации. С помощью этого параметра рассчитывается мощность насоса. Его необходимо замерять от точки установки унитаза до входа в самотечную трубу основной канализации. Эта информация поможет четко определить необходимую мощность. При проведении вычислений не стоит забывать, что если стокам придется преодолевать вертикальные участки, это потребует дополнительной мощности.
• Сколько сантехнических устройств предстоит обслуживать оборудованию. К насосу можно подключить не только унитаз, но и слив ванной, раковины или душевой кабины. Если помимо унитаза, планируется отведение жидкости из других источников, стоит приобрести комбинированную установку.
• Какая температура у откачиваемой жидкости. Если канализационный насос-измельчитель приобретается для унитаза, то покупают тот, что рассчитан на холодные стоки. Если же планируется пропускать через оборудование горячую жидкость, то предусмотрительнее взять насос, рассчитанный на температуру в 40 градусов и выше.

• LiveJournal
• Blogger

Приобретайте насос для холодных стоков, так как он и предназначен для унитаза

Помимо самодостаточных конструкций в продаже можно встретить унитаз со встроенным насосом-измельчителем. Приобретая такой унитаз, можно дополнительно сэкономить место в малогабаритном санузле. Отличительная особенность таких конструкций – отсутствие сливного бачка. Смыв отходов в трубу канализации происходит при помощи воды из водопровода. При нажатии кнопки вода получает доступ в унитаз и смывает все в измельчитель без использования бачка. Приобретение подобной модели унитаза актуально, если в помещении санузла планируется минималистичный дизайн.

Подключение насоса-измельчителя: этапы и особенности

Сама установка устройства настолько проста, что ее нетрудно выполнить без помощи профессионала, обратив внимание на несколько моментов:

• При монтаже трубопровода от унитаза до коллектора старайтесь избегать острых углов поворота, чтобы не увеличивать нагрузку на насос, и проверьте соответствие длины и высоты техническим характеристикам изделия.
• При работе при низких температурах убедитесь, что трубопроводы имеют достаточную теплоизоляцию.
• Каждый изгиб уменьшает длину горизонтальной перекачки на 2 м.

После прокладки канализационной трубы подсоедините ее к системе и подключите выпуск измельчителя. При подключении унитаза помните, что его выпуск не должен быть выше входного отверстия. Само соединение выполняется с помощью гофрированной трубы, которая не должна слишком сильно изгибаться, а ее чрезмерное вращение крайне нежелательно. Подключение к электросети производится только после установки труб и насоса, а также после проверки заземления розетки. После установки несколько раз промойте воду и проверьте соединения на герметичность.

Если система была установлена в неотапливаемом помещении, с приходом холодов нужно принять меры для защиты замерзания: нужно отключить подачу воды, полностью слить ее из бачка унитаза и залить антифризом или соленой водой, затем нажать кнопку смыва. Налитая жидкость должна полностью заполнить емкость унитаза и вертикальный участок трубы.

Правильно подобранный насос-измельчитель позволит вам реализовать все планы по перепланировке здания и перенести туалет в любое помещение, независимо от расположения канализационных труб. Устройство подходит для домов, квартир, коттеджей, офисов и даже санузлов, расположенных в общественных местах. Простота установки, надежность и эффективность работы – неоспоримые преимущества насосов-измельчителей.

Особенности монтажа насоса с измельчителем для унитаза

Насос должен быть самой низкой точкой канализационной разводки. Его резервуар имеет определенную высоту, которая также определяет его полезную емкость. Поэтому канализационные трубы в помещении должны быть проложены несколько выше, чем в стандартных помещениях, иначе они могут быстро засориться из-за неполного слива.

Если трубы уже проложены на обычном уровне и их изменение нецелесообразно, установка насоса осуществляется с заглублением в полу, для чего делается приямок.

Обычно из резервуара выходит вертикальная часть канализационной трубы, которая под потолком переходит в горизонтальный участок. Последний, если возможно, должен быть сделан с уклоном к месту вхождения трубы в самотечный коллектор. Это обеспечивает отток сточных вод из горизонтальной участка, облегчает работу насосов и снижает степень засорения стенок горизонтальной части коллектора жировыми отложениями.

На участке вертикального коллектора, непосредственно после обратного клапана, должен быть установлен шаровой клапан того же сечения, что и коллектор, чтобы минимизировать отток воды во время демонтажа, ремонта и обслуживания обратного клапана.

Монтаж своими руками

1. Подготовительный этап – выбор места, чтение инструкции, выбор диаметра трубы и переходника.
2. Установка – стоки подсоединяются ко всем впускным патрубкам. Их уклон должен составлять 3 см на каждый метр. В нерабочие отверстия вставляются заглушки.
3. Для моделей без угольного фильтра необходимо организовать вентиляцию.
4. Подключение источника питания. Для моделей с вилкой нужно проложить удлинитель, а для моделей без вилки, непосредственно от сети через автоматический выключатель УЗО 30 мА.
5. Запустите устройство и протестируйте его.

Выбор насоса-измельчителя для унитаза

При выборе насоса SFA важно учесть не только тип размещения, но и другие характеристики, от которых зависит эффективность работы всей канализационной системы. Для этого необходимо знать условия эксплуатации насоса

Количество точек подключения и производительность насоса

К насосу-измельчителю может быть подключен только унитаз или сразу несколько приборов, включая подключение стиральной и посудомоечной машины одновременно, кухонную мойку, ванную или душ. Для каждого прибора необходим отдельный патрубок в корпусе насоса.

Чтобы насос работал без перегрузок, важно учесть объем воды от каждого сантехнического прибора. Это можно определить по таблице 1. Таблица 1

Расход воды от сантехнических приборов

Таблица 1. Расход воды от сантехнических приборов.

Тип сантехнического прибора Расход волы, л/мин.

Кухонная мойка	8-12
Посудомоечная машина	10-12
Стиральная машина	10-15
Смеситель раковины в ванной	8-10
Смеситель в ванной	10-12
Душ или душевая кабина	12-15
Унитаз	18-22

При расчете необходимо учитывать вероятность одновременной работы этих сантехнических устройств и бытовой техники. Если максимальная производительность насоса окажется меньше расхода воды, нужно установить несколько моделей, объединив приборы с одинаковой температурой стоков.

Температура стоков

Этот параметр зависит от подключенных к насосу устройств. Стоки от унитаза холодные, а от посудомоечной и стиральной машины температура воды может достигать +90°С. При подключении нескольких сантехнических приборов ориентируются на максимально возможную  температуру.

Канализационный насос, рассчитанный на температуру выше +75°С

Диаметр патрубков и труб

Диаметр выпуска унитаза должен совпадать с диаметром входного патрубка насоса. Использование переходников не рекомендуется – это может привести к течи

Также важно учитывать диаметр слива других сантехнических устройств, подключаемых к дополнительным патрубкам насоса

Выпуск унитаза

Дальность перекачки стоков

Очень важный параметр, влияющий на выбор мощности насоса

При этом важно учитывать вертикальные и горизонтальные участки канализационной трубы. Их можно измерить по месту или по плану помещения. В паспорте на насос обычно указаны два параметра: длина сброса, определяющая максимальную длину горизонтальных участков, и высота подъема – максимальное и номинальное значение вертикального участка

При этом нужно иметь в виду, что подъем стоков на высоту 1 м соответствует сбросу по горизонтали на 10 м, а каждый поворот соответствует 2 м горизонтального участка

В паспорте на насос обычно указаны два параметра: длина сброса, определяющая максимальную длину горизонтальных участков, и высота подъема – максимальное и номинальное значение вертикального участка. При этом нужно иметь в виду, что подъем стоков на высоту 1 м соответствует сбросу по горизонтали на 10 м, а каждый поворот соответствует 2 м горизонтального участка.

Зависимость длины сброса и высоты подъема

Пример расчета:

Насос-измельчитель установлен в подвале частного дома, измеренная высота вертикального участка – 3 м, общая длина горизонтальных участков – 45 м. Высота вертикального участка соответствует 3 х 10 = 30 м горизонтального. Два поворота соответствуют 4 м горизонтального участка. Суммарная длина 30 + 45 + 4 = 79 м. Таким образом,  можно выбирать насос с номинальной длиной сброса 80-90 м.

Эскиз для расчета длины сброса и высоты подъема стоков

Что представляет собой устройство?

Насос для унитаза — это компактное устройство, которое устанавливается рядом с сантехникой для перекачки загрязненных сточных вод. Такое оборудование освобождает владельца помещения от привязки к месту расположения канализационной системы. Благодаря своей эргономичной форме насос хорошо вписывается в декор любой ванной комнаты, не бросаясь в глаза.

Насосы различаются по назначению и конструкции, но у них есть одна общая функция – обеспечение работы канализации там, где движение воды под действием одной только силы тяжести затруднено.

Преимущества фекальных насосов

С помощью этого устройства можно решить самые сложные задачи по обустройству канализационной системы. Его преимущества:

• Отсутствие засоров канализационной системы. Сточные воды проходят через канализационную систему принудительно. По этой причине они не образуют скопления и заторы. Если фекальный насос в туалете оснащен измельчителем, он измельчает органические включения, которые свободно перемещаются даже по узким канализационным трубам.
• Бесшумная работа. Большинство моделей от SFA хорошо изолированы и практически не издают шума во время работы. Они не мешают спать ночью, не вызывают ощущения дискомфорта.
• Сантехническое оборудование можно разместить в любом месте. Если насос подключен к водопроводной системе, его можно свободно устанавливать даже в местах, находящихся на значительном расстоянии от стояка и даже ниже уровня общей канализационной трубы, например, в подвале и на цокольном этаже.

Компактные устройства потребляют мало воды, примерно в два раза меньше, чем обычная дренажная система.

Недостатки и ограничения в работе

Однако использование санитарного насоса для туалета также имеет свои ограничения. Если нет электричества, оборудование перестает работать: вода не проталкивается по трубам. Кроме того, насос необходимо регулярно очищать от грязи.

Каждые несколько месяцев система засоряется, перестает нормально функционировать и из канализации исходит неприятный запах.

Если взвесить преимущества и недостатки устройства, то становится понятно, что имеет смысл устанавливать насос-измельчитель для туалета, когда нормальная работа канализационной системы невозможна без него.

Также важно правильно выбрать модель, учитывая расстояние от сантехники до канализационной системы. Если насос необходим для нескольких точек, лучше приобрести несколько моделей разных типов

Установка насоса для фекалий не представляет собой ничего сложного. Большинство мужчин способны самостоятельно подключить устройство, следуя рекомендациям производителя

Принцип функционирования насоса для унитаза: устройство

Наиболее часто приобретаемый насос-измельчитель для холодных стоков обеспечивает дробление твердых отходов на мелкие части и отвод стоков к канализации, даже если она расположена на большом расстоянии и выше унитаза.

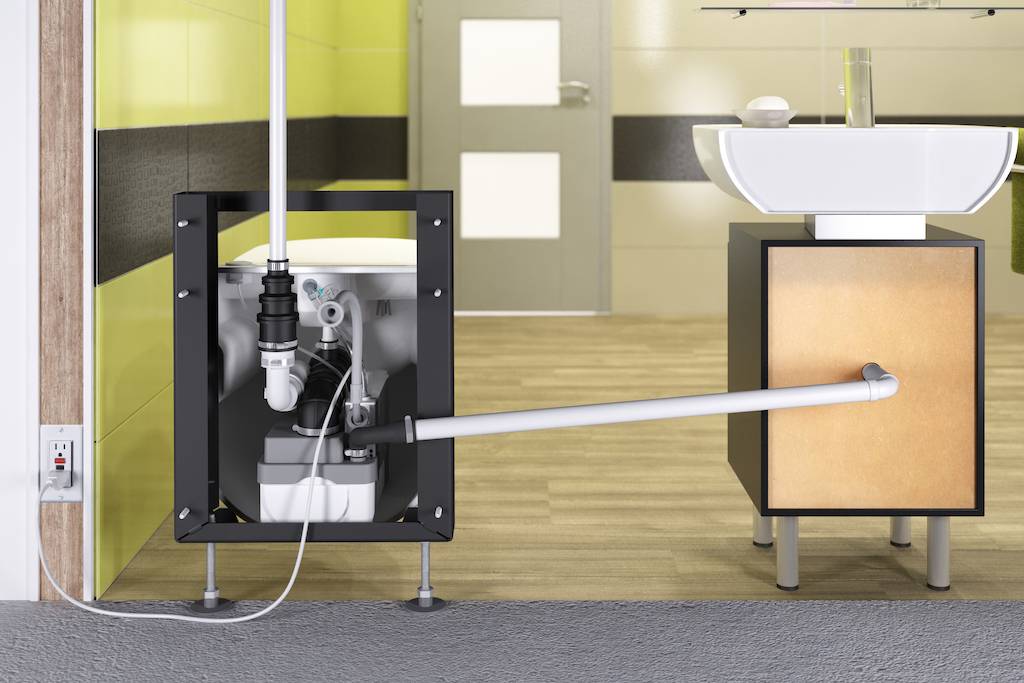

Обычно его монтируют в стену, чтобы не привлекать к нему дополнительное внимание и не портить интерьер туалетной комнаты. Для полноценной работы его подключают к электросети с помощью розетки, унитазу и трубе, ведущей в канализацию

Измельчитель расположен в верхней части прибора. В нем, после попадания в конструкцию, оседают твердые отходы. Жидкие стоки движутся дальше, не задерживаясь. По мере накопления в измельчителе определенного объема отходов, насос приходит в рабочее состояние: ножи измельчителя дробят твердые отходы, а насос заставляет их продвигаться по канализационной трубе.

Измельчители, встроенные непосредственно в унитаз, не имеют собственной емкости. Они начинают работу, когда нажимается кнопка смыва. Нож перемалывает твердые отходы, а вода из водопровода смывает их в сточную трубу. Такие устройства не имеют сливного бачка, вода идет напрямую из системы водоснабжения. Именно по этой причине установить такой компактный агрегат можно не во всякой квартире. Давление в трубах здания должно быть достаточно высоким, чтобы обеспечить напор: от 17 атмосфер.

Устройство не сложное, но нюансы знать надо

Основные принципы функционирования дренажной модели

Для того чтобы понять, как можно выбрать дренажный насос для канализации, вначале разбираются в его работе. Не зная этого, невозможно сделать хорошее приобретение.

Место для ее монтажа — это углубление, откуда и производят откачку стоков.

Для качественного функционирования насоса в стоках должно быть минимальное количество волокнистых включений, а размер твердых частичек должен составлять менее 5 мм. При этом глубина монтажа должна быть минимальной, чтобы доступ к оборудованию был легким.

Теперь рассмотрим, как выбрать дренажный насос и на что необходимо ориентироваться во время приобретения агрегата:

1. Где должен быть установлено оборудование. Например, при монтаже на строительной площадке обычной модели она не справится с работой, так как здесь должна быть установлена модель с измельчителем. А чтобы устранить затопление подвала вполне подойдет обычный дренажный насос.
2. Расчеты. Подсчитывая мощность агрегата, нужно учесть, что 10 м по горизонтали приравнивается к 1 м по вертикали. Например, если сточная яма имеет глубину 6 м, то шланг должен иметь длину до 60 м. Также к высоте подъема прибавляют длину трубы, которую прокладывают по земле, но если насос не будет исправно функционировать и в этом случае, к полученной величине прибавляют «припуски» до 3 м.
3. Правильный выбор. Насос устанавливают в приямок с глубиной 0,4-0,6 м. Это защищает подвал от попадания воды. В этом случае насос снабжают поплавковым механизмом вертикального типа, он при надобности включит оборудование. А если есть возможность создать 0,5 м приямок, тогда выбирают понравившуюся модель вне зависимости от типа поплавка.

Также во время приобретения насоса нужно учесть 2 основных критерия — напор воды и производительность модели. Вот основные типы фекального и дренажного оборудования и принципы их подбора. Если что-то непонятно, то обращаются к специалистам, которые помогут не только сделать правильный выбор оборудования, но при надобности произведут качественный монтаж.

Как рассчитать необходимую мощность?

Несмотря на то, что все основные характеристики прибора четко прописаны в инструкции к нему, ошибиться с выбором довольно легко. Самая распространенная рекомендация в этом случае – обратиться к специалисту. Но, к сожалению, хороших специалистов не так много и их услуги стоят недешево. Давайте попробуем разобраться в этом сами.

Наиболее распространенной ошибкой является неадекватный выбор мощности насоса. Например, если в инструкции написано, что насос способен транспортировать жидкость на расстояние до 80 м по горизонтали и до 7 м по вертикали, это еще не значит, что так оно и будет. Во-первых, это максимальные параметры, в такой ситуации насос всегда будет работать на максимальной мощности, и любая неучтенная нагрузка приведет к отказу. Поэтому лучше иметь запас.

Не бросайте предметы личной гигиены в унитаз, подключенный к измельчителю, – они могут заблокировать ножевую систему.

Во-вторых, эти характеристики в некотором смысле можно назвать взаимоисключающими. То есть, если жидкость должна транспортироваться только в горизонтальном направлении, то такой насос способен сделать это максимум на 80 м. Однако если стоки еще нужно поднять на несколько метров, дальность транспортировки значительно уменьшается. В качестве формулы расчета может быть принят принцип: каждый метр подъема жидкости уменьшает горизонтальный диапазон перекачки на 10 метров.

Конструкция и принцип работы насоса с измельчителем

Стандартный насос такого типа представляет собой заключенную в пластиковый корпус систему для перекачивания жидкостей, оснащенную лопастями для измельчения крупных включений. Прибор обязательно подключается к системам канализации и электроснабжения.

Измельчитель обычно устанавливается в верхней половине корпуса насоса. После того, как стоки попадают в емкость с лопастями, твердые включения здесь задерживаются, а жидкость проходит дальше.

На рисунке представлена схема санитарного насоса с измельчителем для унитаза (+)

В зависимости от модели устройства далее возможно два варианта. Если прибор оснащен поплавковым выключателем, масса будет накапливаться до определенного объема. В других случаях измельчитель будет запускаться немедленно.

В любом случае после того, как лопасти будут активированы, они начинают резать включения, превращая их в однородную массу, которую насос будет продавливать до канализационного стояка.

В продаже можно найти модели, где измельчитель расположен под насосом. Надо признать, что такие устройства работают менее эффективно, поскольку в силу конструктивных особенностей лопасти перемалывают твердые включения недостаточно хорошо.

При покупке устройства это стоит учесть. Насос обязательно оснащается обратным клапаном, который препятствует возврату сточных вод.

Внутри емкости находится режущий блок, оснащенный металлическими ножами. Его задача – измельчение крупных включений в сточных водах. Полученная масса проталкивается к канализационному стояку

Процедура подключения канализационного насоса

Перед началом монтажа следует определить место, на котором будет установлен прибор. Здесь есть некоторые правила. Прежде всего, категорически запрещено выставлять насос ниже уровня пола.

Оборудование должно находиться непосредственно около унитаза, на расстоянии не далее 0,4 м. Необходимо обеспечить свободный доступ к прибору, чтобы можно бело без затруднений проводить обслуживание и ремонтные работы.

Следует еще раз убедиться, что диаметры канализационной трубы и входного патрубка насоса совпадают. Если нет – приобретается переходник. Кроме того, на выходном патрубке насоса в обязательном порядке должен быть установлен обратный клапан.

Если его не будет, не исключается крайне неприятная ситуация, когда стоки из канализации хлынут в унитаз. Обратный клапан может быть включен в комплектацию насоса, если же нет – необходимо докупить.

Перед монтажом следует внимательно прочитать инструкцию, которая обязательно идет в комплекте с устройством. Оптимально, чтобы она была на русском языке. В документе подробно описывается процесс монтажа выбранной модели.

Кроме того, к инструкции всегда прилагаются все необходимые схемы и иллюстрации. Еще раз проверьте комплектацию, убедитесь, что присутствуют все необходимые для установки детали и крепежи.

Некоторые модели санитарных насосов оснащаются угольными фильтрами, которые устраняют неприятный запах. Их следует регулярно менять, иначе устройство не сможет эффективно функционировать

После того, как подготовка к монтажу окончена, можно приступать к процедуре установки. Она проводится следующим образом.

Шаг №1. Сначала во все входные патрубки насоса вставляем подводящие трубы или соединительные колена. Следим за тем, чтобы магистраль подходила к устройству под уклоном 3 см на каждый погонный метр. Это даст возможность стокам самотеком продвигаться к прибору, что необходимо для его нормальной работы.

Если входов больше, чем требуется на данный момент, на «нерабочие» отверстия ставим подходящие по размеру заглушки.

Шаг №2. Устанавливаем насос на заранее выбранное и подготовленное место. Находим на корпусе изделия специальные литые ушки под крепежи, вставляем в них шурупы и закрепляем насос к полу. Приступаем к прокладке трубопровода от насоса до канализационного стояка.

Оптимально, чтобы трубы проходили прямо, поворотов следует избегать или, если это невозможно, делать их как можно более пологими. При наличии стыков между трубами, выполняются паяные, сварные или клеевые соединения. Их качество должно быть высоким, чтобы впоследствии не появилась течь.

Если насос должен будет поднимать стоки вверх и предполагается обустройство вертикально стоящего отвода, он должен находиться на расстоянии не больше 0,3 м от выходного патрубка прибора. Только в таком случае устройство сможет функционировать нормально.

Шаг №3. Соединением выходящую из унитаза трубу с насосом – для фиксации элементов используем гофру. При этом обязательно нужно обустроить стыковку так, чтобы входной патрубок насоса располагался ниже, чем выходная труба из унитаза. Кроме того, следует обеспечить необходимый наклон для сливной трубы, чтобы стоки продвигались самотеком.

Насос с измельчителем для унитаза энергозависим, поэтому требует подключения к электрической сети. В целях безопасности делать это следует только через УЗО

Шаг №4. Обустройство вентиляции. Эта процедура необходима для моделей без угольного фильтра, конструкция которых предусматривает специальный вентиляционный вывод. Труба должна быть выведена выше конька на крыше дома.

Если кажется, что это слишком хлопотно, стоит выбрать модель со сменным угольным фильтром, который будет задерживать все неприятные запахи. Но в этом случае картридж придется регулярно менять.

Шаг №5. К насосу следует подвести электропитание. Для моделей с вилкой нужно будет установить индивидуальную розетку, кабель к которой прокладывается от УЗО и щитка. Если у устройства нет вилки, подключение выполняется непосредственно от электросети через 30 мА автомат УЗО.

После этого можно провести пробный пуск устройства. В ходе процедуры следует внимательно осмотреть сочленения элементов на предмет подтеканий, устранить неполадки, если они есть.

Подключение: этапы и особенности

Монтаж представляет собой простой процесс, для выполнения которого не обязательно привлекать квалифицированных специалистов

Важно учитывать следующие моменты:

1. Длина и высота прокладки магистрали должны соответствовать техническим характеристикам, указанными производителем в сопроводительной документации.
2. При прокладке откачивающей магистрали каждый поворот трубопровода сокращает горизонтальное расстояние для откачки на 2 м.
3. При прокладке труб от унитаза до коллектора, необходимо минимизировать количество острых углов. Это делается для сокращения нагрузок, оказываемых на насосное оборудование.
4. При использовании труб в условиях пониженной температуры, нужно выполнить термоизоляцию.

После прокладки трубы для канализации осуществляется ее подключение к системе, далее подсоединяется выпуск измельчительного механизма. Унитазный выпуск должен располагаться ниже входного отверстия агрегата. Соединение канализационной трубы и оборудования выполняется с помощью гофры

Обратите внимание, что гофра не должна прогибаться и лишний раз проворачиваться

После окончания установки унитаза со встроенным насосом и магистрали для отведения сточных вод, осуществляется подключение к электросети. Для этого может использоваться только розетка с заземлением. После монтажа необходимо несколько раз нажать кнопку смыва и проверить герметичность всех выполненных соединений.

Если монтаж выполняется на дачном участке, то по наступлению холодов необходимо принять меры для защиты системы от промерзания. Выполняется выключение подачи воды, и она спускается из всей системы. В унитаз заливают соленую воду или антифриз, а затем смывают

При заливании важно учитывать, что жидкость должна полностью заполнить вертикальный участок магистрали для отведения стоков и унитазную емкость

Дренажный и фекальный — в чем разница

Для откачки загрязненных вод есть два вида насосов: дренажные и фекальные. Чем же они отличаются? Дренажные предназначены для отведения загрязненных вод, содержащих твердые включения небольших размеров — ил, песок и другие вещества примерно такого размера. Чтобы предотвратить попадание внутрь более крупных частиц, устанавливают сетки. Как понимаете по описанию, дренажные насосы подойдут для откачки осветленных вод из накопительного колодца, стоящего после септика, для откачки воды из накопительного колодца дренажной и ливневой канализации.

Фекальный насос для канализации отличается от дренажного тем, что может перекачивать вязкие среды с довольно крупными твердыми частицами

Если вам надо откачивать ил из автоматической индивидуальной очищающей установки (типа Топас или др), или осадок со дна септика, дренажник с этим не справится. Слишком густая среда. Для септика выход, в принципе есть, взбаламутить осадок, взвесь выкачать, снова залить воды, снова взболтать и снова выкачать. Сделать то так можно, но септик затем очень долго будет выходить на рабочий режим, так что применять такой способ можно только в крайних случаях. Лучше приобрести специальное оборудование, которое справится со спрессованным осадком.

Для очищения выгребных ям и септиков используются фекальные насосы для канализации. Они могут перекачивать сильно загрязненные жидкости, вязкие среды, в которых могут содержатся твердые частицы. Размер частиц зависит от модели, но максимальная величина — 50 мм. Далеко не всегда в выгребной яме все отходы перегнивают до такого состояния. Чтобы можно было справиться с ситуацией в нижней части насоса устанавливают измельчитель. Ставится он обычно на центробежные модели — на вал устанавливаются дополнительные режущие лопасти. В рабочий орган насоса стоки попадают уже измельченные.

Так что если планируется использовать фекальный насос для откачки выгребной ямы, желательно чтобы в модели присутствовал измельчитель. Он перемалывает более крупные частицы до допустимых размеров.

Особенности отводящего трубопровода

Стоки могут перекачиваться не только по горизонтали, при необходимости их направляют и наверх. Но тогда желательно заранее позаботиться о соответствующем сливе. Стоки должны быть слиты в определённом месте, чтобы очищение трубопровода от мусора не доставило проблем.

Минимальный уклон горизонтального участка- вот какой показатель учитывается, когда определяют высоту для участка по вертикали. Минимальный уклон определяется индивидуально каждым из производителей. 1-4% – показатель обычного устройства.

Ещё две характеристики относятся к канализационным насосам:

1. Горизонтальная транспортировка на дальние расстояния.
2. Максимум высоты для подъёма стоков.

Например, наверх – на 8 метров, а по горизонтали – на 80. Не стоит ждать, что при реальном подъёме до 4 метров сохранится 80-метровая горизонтальная транспортировка. После 4-метрового подъёма протяжённость участков по горизонтали составит не более 40 метров. Каждый подъём на 1 метр отбирает у горизонтальной плоскости до 10 метров. Проводя работы, расчётами занимаются заранее. Помпа работает по другим принципам.

Выводы и полезное видео по теме

Насос измельчитель для скрытой установки:

Золотые правила монтажа и разновидности насосов измельчителей SFA:

Насос для канализации GRUNDFOS SOLOLIFT2:

Насосы с измельчителями для унитазов – практичное и очень эффективное оборудование. Их использование позволяет устанавливать сантехнические приборы на любом расстоянии от канализационного стояка и даже опускать их в цокольные этажи, где они будут находиться ниже уровня канализационной магистрали.

Чтобы устройство работало без перебоев важно грамотно рассчитать его мощность и правильно установить прибор. Всем заинтересованным в вопросе выбора ,установки и эксплуатации измельчителя для унитаза, предлагаем оставлять комментарии и задавать вопросы

Форма для связи расположена в нижнем блоке

Всем заинтересованным в вопросе выбора ,установки и эксплуатации измельчителя для унитаза, предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.
